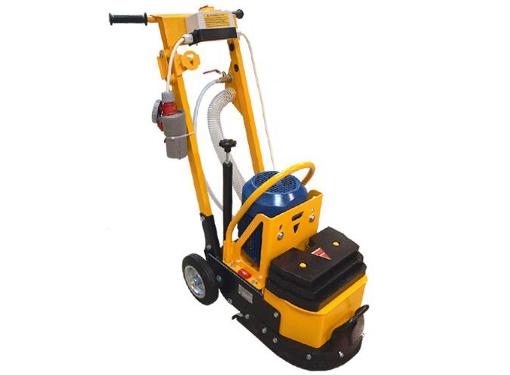

Мозаично-шлифовальная машина Сплитстоун GM122-4 /двиг. электр. N=4кВт/ 143229
Спишите до 33917 р. бонусами Начислим 847 бонусов
Мозаично-шлифовальная машина Сплитстоун GM122-4 /двиг. электр. N=4кВт/ 143229 предназначена для предварительного выравнивания, чистовой обработки полов из камня (природный, искусственный) или бетона с требуемой шероховатостью.
Оборудование подходит для шлифовки и полировки отделочных материалов, снятия старого полимерного покрытия. Благодаря низкому уровню вибрации и отсутствию ударной нагрузки на инструмент производительность машины увеличена в 3 раза по сравнению с аналогами.
Улучшенная конструкция компактна и мобильна за счет укороченной базы. Съемное ограждение способствует легкой очистки планшайбы.
Модель отличается возможностью поднятия и опускания шлифовальной траверсы относительно обрабатываемой поверхности. Резиновый уплотнитель устойчив к износу, обеспечивает плотное прилегание и выполняет функцию предохранительной муфты.
Траверсы и рабочая зона закрыты прочными фартуками, которые препятствуют выходу пыли и защищают оператора от вылета осколков. При сухом шлифовании можно подсоединить пылесос к специальному патрубку для удаления отработанного мусора.
Во время мокрой обработки дозированная подача воды осуществляется путем подключения к магистральному водопроводу. Регулировку производят при помощи шарового крана, установленного на стойке рамы.
Класс защиты IP54 позволяет использовать оборудование во влажных условиях, в том числе под дождем, предохраняет от разбрызгивания жидкости с любых сторон, попадания пыли внутрь корпуса и случайного прикосновения к токопроводящим деталям.
Особенности Сплитстоун GM122-4
 | |
 | Мокрая шлифовка и полировка Возможность подачи воды через полый вал при обработке мозаичных, мраморных и гранитных полов. |
Технические характеристики Сплитстоун GM122-4
Вес мозаично-шлифовальной техники, представленный в нашем интернет-магазине, колеблется от 37 до 220 кг. Такой разброс объясняется широким спектром работ, для которых техника может использоваться. Тяжелая техника, с мощным двигателем, предназначена для шлифовки больших площадей. Легкие мозаично-шлифовальные машины обычно менее производительны, но они очень мобильны и легки в транспортировке. Такие машины незаменимы, например, при шлифовке ступеней, когда шлифуемая поверхность не так велика, а перемещать машину приходится достаточно часто.
Мозаично-шлифовальная машина может работать от сети промышленной трехфазной сети, напряжением 380 В, или от бытовой однофазной сети, напряжением 220 В. Техника, подключаемая к сети 380 В, как правило, мощнее. Следует помнить, что мозаично-шлифовальная машина должна подключаться только к такому типу электросети, который указан в ее технических характеристиках.
В качестве шлифовального элемента в мозаично-шлифовальных машинах используются алмазные шлифовальные круги (АШК) и алмазные гибкие шлифовальные круги (АГШК).
АШК различаются по цвету и ресурсу, в зависимости от обрабатываемого материала и рода работ (грубая шлифовка, финишная шлифовка, полировка).
В мозаично-шлифовальных машинах фирмы Splitstone используется быстросъемная система крепления шлифовальных элементов «франкфурт», позволяющая заменять шлифовальные элементы без использования дополнительных инструментов. Такая система обеспечивает возможность легкой и очень быстрой замены элементов в зависимости от обрабатываемого материала: асфальт, бетон, натуральный камень (мрамор, гранит). Шлифовальные франкфурты для разных материалов различаются по цвету (зеленые для камня, синие для бетона, черные для асфальта), а также по ресурсу и зернистости материала (чем ниже зернистость, тем для более грубых работ предназначен шлифовальный элемент).
Ширина обработки — это ширина поверхности, обрабатываемой мозаично-шлифовальной машиной за один проход. Машины с большей шириной обработки отличаются высокой мощностью производительностью, используются для шлифовки значительных площадей. Техника с меньшей шириной обработки обычно малогабаритна, что делает ее очень удобной для работы в узких проходах и на малых площадях (ступени, пространства за колоннами, коридоры, дверные проемы).
Мозаично-шлифовальная машина Сплитстоун GM122-2,2 143306
Спишите до 33562 р. бонусами Начислим 839 бонусов
Мозаично-шлифовальная машина Сплитстоун GM122-2,2 143306 предназначена для предварительного выравнивания, чистовой обработки полов из камня (природный, искусственный) или бетона, шлифовки и полировки отделочных материалов, снятия старого покрытия.
Траверса закрыта прочным фартуком, которая препятствует выходу пыли и защищает оператора от вылета осколков. Резиновый уплотнитель внутри шлифовальной траверсы устойчив к износу, обеспечивает плотное прилегание и выполняет функцию предохранительной муфты.
Класс защиты IP54 позволяет использовать оборудование во влажных условиях, в том числе под дождем, предохраняет от разбрызгивания жидкости с любых сторон, попадания пыли внутрь корпуса и случайного прикосновения к токопроводящим деталям.
Во время мокрой обработки мозаичных, мраморных и гранитных полов осуществляется дозированная подача воды в шлифовальную зону. Регулировку производят при помощи шарового крана, установленного на стойке рамы.
Благодаря низкому уровню вибрации и отсутствию ударной нагрузки на инструмент производительность машины увеличена в 3 раза по сравнению с аналогами.
Особенности Сплитстоун GM122-2,2
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Вес брутто | 120 кг |
| Тип двигателя | электрический |
| Количество роторов | 1 |
| Обороты (об/мин) | 1500 |
| Мозаично-шлифовальная машина | да |
| Коды товара производителя | 143230 |
| Мощность | 2200 Вт |
| Инструкция |
Машина мозаично-шлифовальная СПЛИТСТОУН GM122-2,2 M2.11-01 (МЗ) двиг. электр. N=2,2кВт, 220В
Модель GM-122 (2,2)
Ширина обрабатываемой полосы 300
Система крепления шлифовальных/полировальных инструментов «Франкфурт»
Количество шлифовальных/полировальных инструментов 3
Частота вращения траверс, мин-1 500
Модель электродвигателя АДМЕ 100 LA4 (АИРЕ 100 S4)
Мощность электродвигателя, кВт 2,2
Род тока Переменный, однофазный
Напряжение электропитания, В 220
Частота, Гц 50
Количество и тип ремней ременной передачи 2 ремня клиновых
AV 10 х 838La, Gates 6271 ( SPZ 825)
Габаритные размеры: Д x Ш x В, мм 965 x 580 x 1055
665 x 580 x 635
Масса снаряженная, кг: с грузами/без грузов 126/96
Мозаично-шлифовальная машина СПЛИТСТОУН GM-122 (2,2) c электрическим двигателем
Сделано в России
Парк шлифмашин Сплитстоун в России – 5 тысяч машин (60%)
Высокая производительность работы. Срок окупаемости 1-2 смены
Реальный срок службы 7 лет
Гарантия – 1
Цена на сайте действует только при оформлении заказа через интернет-магазин и может отличаться от цены в магазинах
Мозаично-шлифовальная машина Сплитстоун GM122-4 143305
Спишите до 33917 р. бонусами Начислим 847 бонусов
Мозаично-шлифовальная машина Сплитстоун GM122-4 143305 предназначена для предварительного выравнивания, чистовой обработки полов из камня (природный, искусственный) или бетона, шлифовки и полировки отделочных материалов, снятия старого покрытия.
Траверса закрыта прочным фартуком, которая препятствует выходу пыли и защищает оператора от вылета осколков. Резиновый уплотнитель внутри шлифовальной траверсы устойчив к износу, обеспечивает плотное прилегание и выполняет функцию предохранительной муфты.
Класс защиты IP54 позволяет использовать оборудование во влажных условиях, в том числе под дождем, предохраняет от разбрызгивания жидкости с любых сторон, попадания пыли внутрь корпуса и случайного прикосновения к токопроводящим деталям.
Во время мокрой обработки мозаичных, мраморных и гранитных полов осуществляется дозированная подача воды в шлифовальную зону. Регулировку производят при помощи шарового крана, установленного на стойке рамы.
Благодаря низкому уровню вибрации и отсутствию ударной нагрузки на инструмент производительность машины увеличена в 3 раза по сравнению с аналогами. Улучшенная конструкция компактна и мобильна за счет укороченной базы.
Съемное ограждение способствует легкой очистки планшайбы. Модель отличается возможностью поднятия и опускания шлифовальной траверсы относительно обрабатываемой поверхности.
Особенности Сплитстоун GM122-4
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Поз. | Наименование | Входит в состав | |
| GM-122/4,0 | GM-122/2,2 | ||
| 1 | Рама GM122-M.110 | + | + |
| 2 | Водило GM122M.12.000 | + | + |
| 3 | Кожух GM122-M.120 | + | + |
| 4 | Шпиндель GM122M.04.000А | + | + |
| 8 | Блок управления 4кВт БУ4-МР.000 | + | + |
| Блок управления 2,2кВт БУ2,2-МР.000 | + | ||
| 9 | Винт GM122M.00.100 | + | + |
| 10 | Траверса шлифовальная GM245.02.000 | + | + |
| 14 | Кронштейн GM122.110 | + | + |
| 15 | Натяжитель GM122.120 | + | + |
| 16 | Груз GM122-M.101 | + | + |
| 17 | Груз GM122-M.102 | + | + |
| 18 | Груз GM122-M.103 | + | + |
| 21 | Фартук GM122-M.106 | + | + |
| 22 | Фартук GM122-M.107 | + | + |
| 23 | Шкив GM122M.03.001 | + | |
| Шкив GM122-M.001 | + | ||
| 25 | Шланг GM122.101 | + | + |
| 26 | Шкив GM122M.04.002 | + | + |
| 29 | Электродвигатель АИР 100 S2 IM1081, N=4кВт, n=3000об/мин | + | |
| Электродвигатель АДМЕ 80С2 IM1081, N=2,2кВт, n=3000об/мин, U=220В | + | ||
| 30 | Ремень клиновой AV10x838La, Gates 6271 (SPZ 825) | + | + |
| 31 | Силовой разъем РСЕ «Twist» 2142-6 (3P+E 16A 400V IP67) | + | |
| Силовой разъем РСЕ «Twist» 2132-6 (2P+E 16A 230V IP67) | + | ||
| 35 | Рукоять руля с/х «Буран» код 110300011 | + | + |
| 39 | Переходник (штуцер) G-1/2″(внутр.)хØ12(наружн.) | + | + |
| 60 | Болт М10-6gх90.88.016 DIN 933 | + | + |
Блок управления (поз. 8) служит для запуска электродвигателя и для его остановки (в том числе при аварийной ситуации), а также предназначен для защиты электродвигателя от короткого замыкания и перегрева обмотки (происходит автоматическое отключение и остановка электродвигателя).
Блок управления представляет собой автомат защиты двигателя, встроенный в специальный корпус. В корпус встроена индикаторная лампа зеленого цвета (при подключении машины к электрической сети лампа загорается). По центру корпуса расположен выключатель управления блоком (при повороте выключателя по часовой стрелке происходит запуск электродвигателя, а против часовой стрелки – его остановка). Корпус блока управления опломбирован в двух местах.
Составляющие блока управления модели GM-122 представлены в таблице.
| Поз. | Наименование | Входит в состав | |
| GM-122/4,0 | GM-122/2,2 | ||
| 8 | Блок управления 4кВт БУ4-МР.000 | + | |
| Блок управления 2,2кВт БУ2,2-МР.000 | + | ||
| 31 | Силовой разъем РСЕ «Twist» 2142-6 (3P+E 16A 400V IP67) | + | |
| Силовой разъем РСЕ «Twist» 2132-6 (2P+E 16A 230V IP67) | + | ||
Порядок работы на оборудовании Сплитстоун GM-122
1) Убедитесь, что все требования безопасности соблюдены, принципы работы машины изучены, и Вы сможете остановить ее прежде, чем возникнет аварийная ситуация.
2) Установите машину на место начала шлифования. Задняя колесная ось должна быть установлена в рабочем положении.
3) Включите пылесос или подайте воду в рабочую зону машины (в зависимости, какой режим шлифования/полирования сейчас используется).
4) Поднимите переднюю часть машины (алмазный инструмент не должен соприкасаться с обрабатываемой поверхностью).
5) Запустите электродвигатель при помощи выключателя на блоке управления.
6) Убедитесь, что нет посторонних шумов, инструмент вращается без биений и вибрации. В противном случае немедленно остановите двигатель и займитесь поиском неисправностей и их устранением.
7) Плавно опустите переднюю часть машины до соприкосновения алмазного инструмента с обрабатываемой поверхностью.
8) Направляйте машину в нужном направлении. Старайтесь, чтобы скорость движения машины была постоянной.
9) Для остановки машины:
10) Перед перемещением машины к новому участку работы:
В экстремальных ситуациях:
Мозаично-шлифовальное оборудование Сплитстоун GM-122 идеально подходит для технологических работ по подготовке бетонной поверхности, по созданию бетонных полированных полов, а также для решений различных задач по шлифовке алмазным инструментом.
