Можно ли отремонтировать ограничитель двери на авто
В 2014 году при покупке Авто, при открывании дверей на водительской и пассажирской двери при открывании был слышен неприятный скрип-скрежет. Изначально грешил на петли, но после смазки и ревизии оказалось что дело в сухих ограничителях, не долго думая, обильно смазал их смазкой, что в последствии стало фатальным.
После смазки ограничителей дверей скрип исчез, что очень порадовало и двери стали открываться заметно легче. «ну и отлично, эффект достигнут» — подумал молодой мозг инженера, ан нет, появился большой минус, который не сразу заметил.
При открывании двери в мало-мальски ветреную погоду двери не фиксировались ни в первом положении ни во втором, норовя открыться настежь и вырвать ограничители. какое-то время (6 ЛЕТ! сам офигел когда посчитал…), ездил так и думал всё норм. Но как оказалось это неверно.
Дело в том что ограничители очень просто устроены и рассчитаны на долгий срок эксплуатации при практически нулевом уходе, НО! при правильной смазке.
В самом ограничителе по обеим сторонам стоят ролики, которые прижимаются пружинами к тяге ограничителя и попадая в углубления на теле тяги позволяют фиксировать дверь при открывании в двух положениях.
(фото честно стырены с интернета сам в процессе не фотал)
Изначально с завода они смазаны «сухой графитовой смазкой» которую практически не видно на теле тяги (черная тяга, черная смазка, опять же практически сухая образует тонкую плёнку покрыя его), а так как с годами на неё неизбежно попадает пыль и она истирается роликами, то её остатки я принял за грязь в 2014 году и смыв обесжиревателем, нанёс консистентную смазку. В результате ролики перестали вращаться и стали скользить и появилась выработка на роликах, и они заклинили, хотя внутри смазка и была.
в сети нашёл комплект для ремонта plastik-avto.ru/product/t…yota-land-cruiser-type2-4, цена и отзывы подвигли на покупку.
В результате, для замены снимаем уголок «пищалки» (у кого есть) у зеркала, снимаем обшивку двери, демонтируем динамик в двери и ключиком на 10 откручиваем 2 гайки крепления ограничителя на двери, снимаем заглушку пластиковую на дверном проёме на ограничителе и открутив болтик фиксации ограничителя (ключ на 10, крепко держится на фиксаторе резьб) вынимаем через проём динамика собственно всю конструкцию.
Далее зажимаем в тиски и аккуратно с помощью бокорезов разжимаем усики крепления крышки и отогнув их полностью добираемся до внутренностей.
Далее берем комплект, приходит полным комплектом, пластиковые заменители роликов и смазка (с кисточкой, хватает на весь комплект 4 двери) + подробнейшая инструкция и меняем погибшие детальки.
На 1 дверь уходит с перекурами и хождением по мастерской минут 15-20.
В итоге получаем отличный результат — двери фиксируются в обоих положениях просто отлично, а при закрывании по моему даже получается некий эффект доводчика, за счёт втягивания ограничителя!
P/S Доволен больше чем слон!
прошло 3 месяца, сакрипел один огрничитель на левой задней двери, пробуем оригинальную графитовую смазку. результат отпишу.
Мануал по восстановлению ограничителей дверей
По просьбам Трудящихся!
Как сделать так, чтобы двери не болтались на ветру и под уклоном, хорошо фиксировались при открытии? И при этом сэкономить бюджет. Ответ в этой статье!
У многих я замечаю что уже после пробега в 100-150 тыс км
плохо работают ограничители открывания дверей.
Беда скажем прямо не большая, сам я ездил так почти 7 лет.
Открытые двери болтаются на ветру и сами ходят в ту сторону,
в которую наклонена машина. Приходится придерживать двери,
чтобы не поцарапать соседнюю машину при парковке.
Бла бла про граничители дверей, можно не смтореть!
1 Ограничитель дверей раньше стоил 2500р. перемножаем на 4 и задаем вопрос за что?
ведь сам ограничитель цел и видимых повреждений не имет.
Ответ прост: стерта рабочая часть.
Дополню что недавно мы с tourerB покупали ограничители от таза для восстановления его машины.
Пока продавщица искала их я посетовал что Тойотовские ходят всего около 100 тысяч, на что она начала угарать что их ресурс на тойоте очень мало. Ну а мы ответ вежливо намекнули что это на самом деле не малый ресурс. Что необходимость в капитальном ремонте двигателя ваз подчас возникает с такой же периодичностью. При этом, с неисправными ограничителями ездить можно. Купили 4шт по 100р. можно использовать от моделей 08, 09, 10. потраха у них все одинаковае.
Итак
Разбираем Тоетовские ограничители
Сверлим отверстия в местах сварки рядом с резьбой крепления отраничителя к двери.
Две железные части ограничителя приварены сваркой в 2х местах. В тех местаз есть даже небольшие выемки как после кернера. по-этому можно просто сверлить и сверло не уведет вбок, Лучше использовать всерло 5-5.5 милиметров. Возникает ощущение что возможность ремонта закладывали прямо при проектировании.
Аккуратно высверливаем их и разбираем деталь, иногда приходится пользоваться широкой минусовой отверткой и молотком. Несколько нежных ударов и отвертка расклинивает детали ограничителя, разъединяя последние места сварки.
Разобранный ограничитель
Внутри все очень просто, 2 резинки прижимают 2 пластиковые детали которые изношены.
Не выбрасывайте их сразу, когда вы будете точить ВАЗовские втулки то они помогут вам обточить их до нужного размера. Особой точности не требуется т.к. мерки на глазок достаточно.
Разбираем ТАЗовский ограничитель. методом грубой силы.
Чем то его разборка напоминает советские железные игрушки, где для разбор нужно было отогнуть железные ушки.
Все что нам нужно в нем это рабочие части, также советую не выбрасывать силиконовые отбойники.
Разобранный ограничитель от девятки
Рабочие части несколько шире, по этому их нужно подточить под размер.
Я использовал наждак, пластмассовые детали и железные пруточки, точил отдельно.
Рабочая часть ВАЗовского ограничителя имеет форму клинышка.
и поэтому резинка тоже используется ВАЗовская, она расклинивает и прижимает рабочую часть тем сильнее чем сильнее закручен болт фиксирующий ограничитель.
При сборке видно что Железные детали прилегают не плотно им мешают излишки резины но не спешите их подрезать. Так и должно быть, т.к. мы не будем сваривать части железные части ограничителя между собой, и у нас будет возможность регулировать силу их работы и усилие на закрытие дверей.
Проще говоря силу работы ограничителя теперь можно регулировать затяжкой болтов.
я не знаю как должны правильно работать ограничители и по этому регулирую их работу на глазок.
В результате двери стали хорошо фиксироваться.
Есть и недостатки и таком способе восстановления, раньше трение было металл о пластик а теперь металл о металл. Работа ограничителей теперь слышна, также для приработки я добавлял капельку масла.
Когда я делал передние двери то решил провести небольшой эксперимент.
Могу сказать что достаточно удачный, отбой двери теперь более мягкий
и при этом угол открывания двери не уменьшился!
Лучшее бюджетное решение ремонта ограничителей дверей!
Друзья Всем Привет!
Давно сюда нечего не писал, всё никак не мог дойти до ноутбука. Машину потихоньку преображаю в лучший вид, хотя она и так конфетка, но как говорят: до идеала можно идти вечность!
Сегодня речь пойдёт как вы уже догадались из названия о ремонте ограничителей дверей на наших автомобилях. Все наверняка знаю эту проблему, что истечению времени наши двери, а точнее ограничители дверей приходят в негодность, двери не держатся в зафиксированном состояние и открываются/закрываются как калитка.
Сами ограничители достаточно дорого стоят, но есть решение! Спрос рождает предложение и на рынке появились компании производящие компоненты для ремонта ограничителей. Одна из них и пожалуй лучшая на рынке это компания Plastic Auto.
На их сайте написано: Наша миссия – дать клиентам возможность качественно и бюджетно починить запчасть вместо того, чтобы покупать новую. С которой я считаю они отлично справляются и дают второй шанс деталям автомобиля!

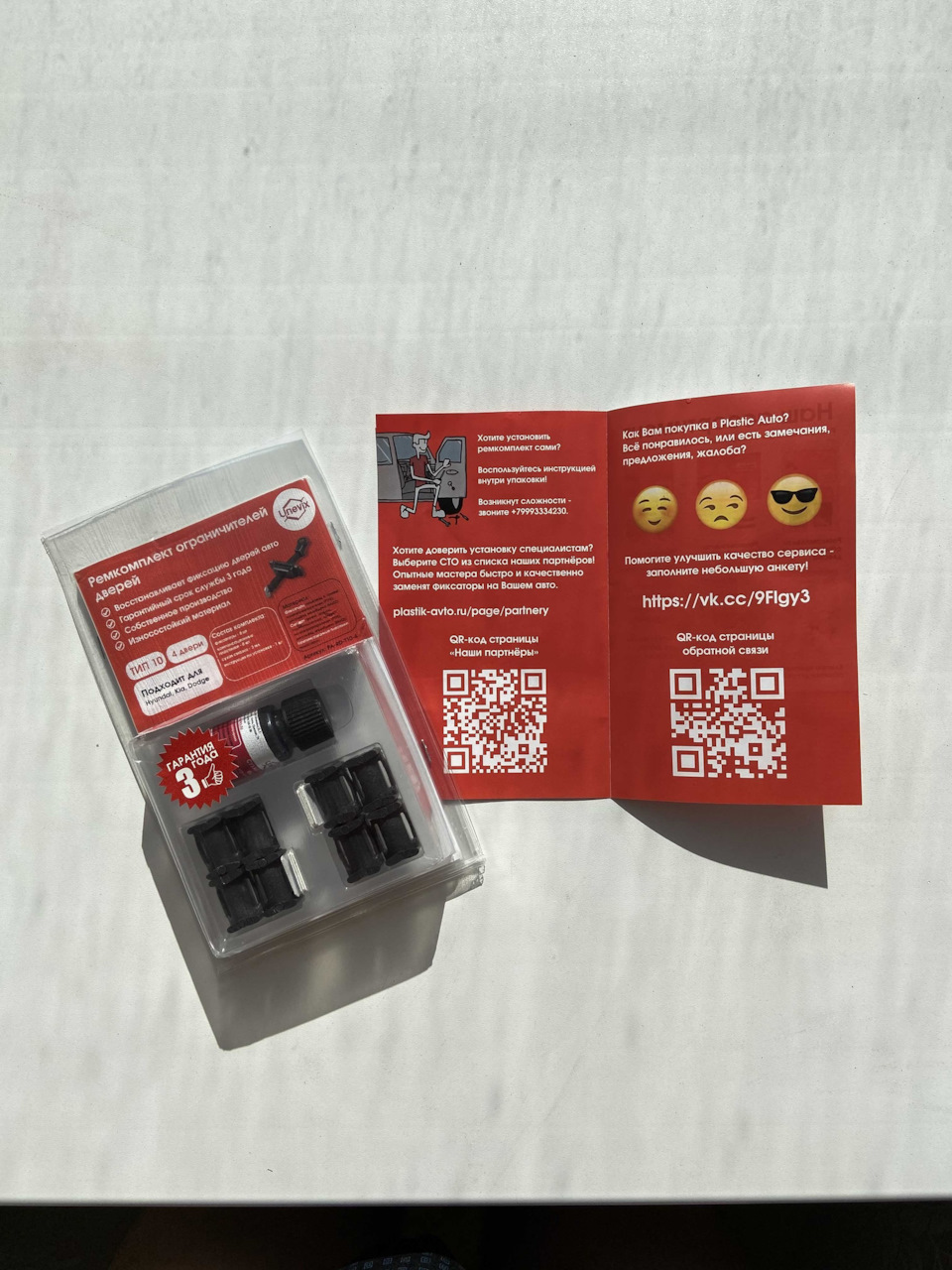

Перейдём пожалуй к самому товару. Посылка мне пришла за пару дней, всё было упаковано в лучшем виде, как будто прислали хрустальную вазу))))
Не удержался и распаковал прям возле машины и глянул что там внутри
Как видно всё упаковано в пузырчатую пленку, что внушает доверие людям которые этим занимаются.

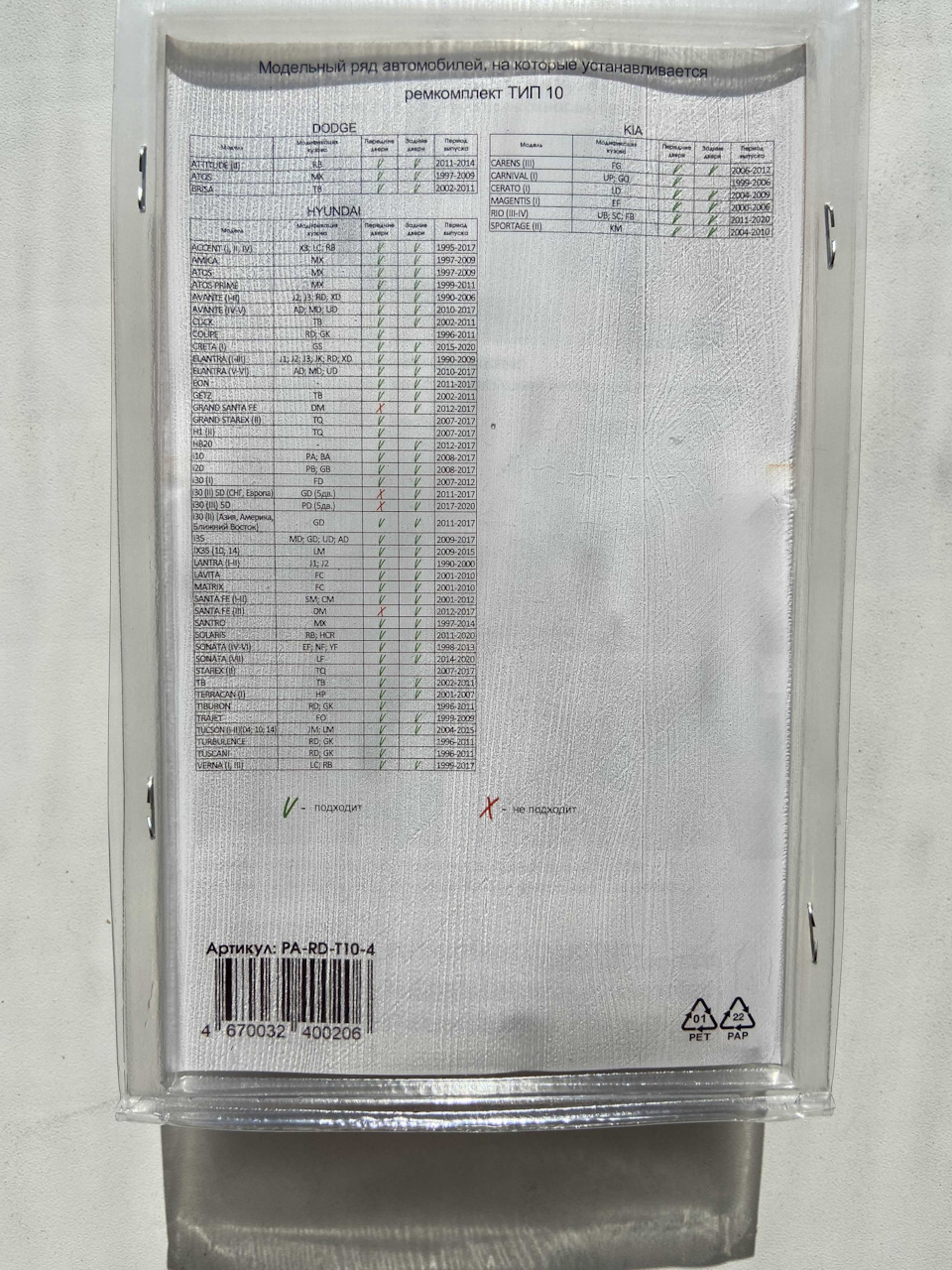

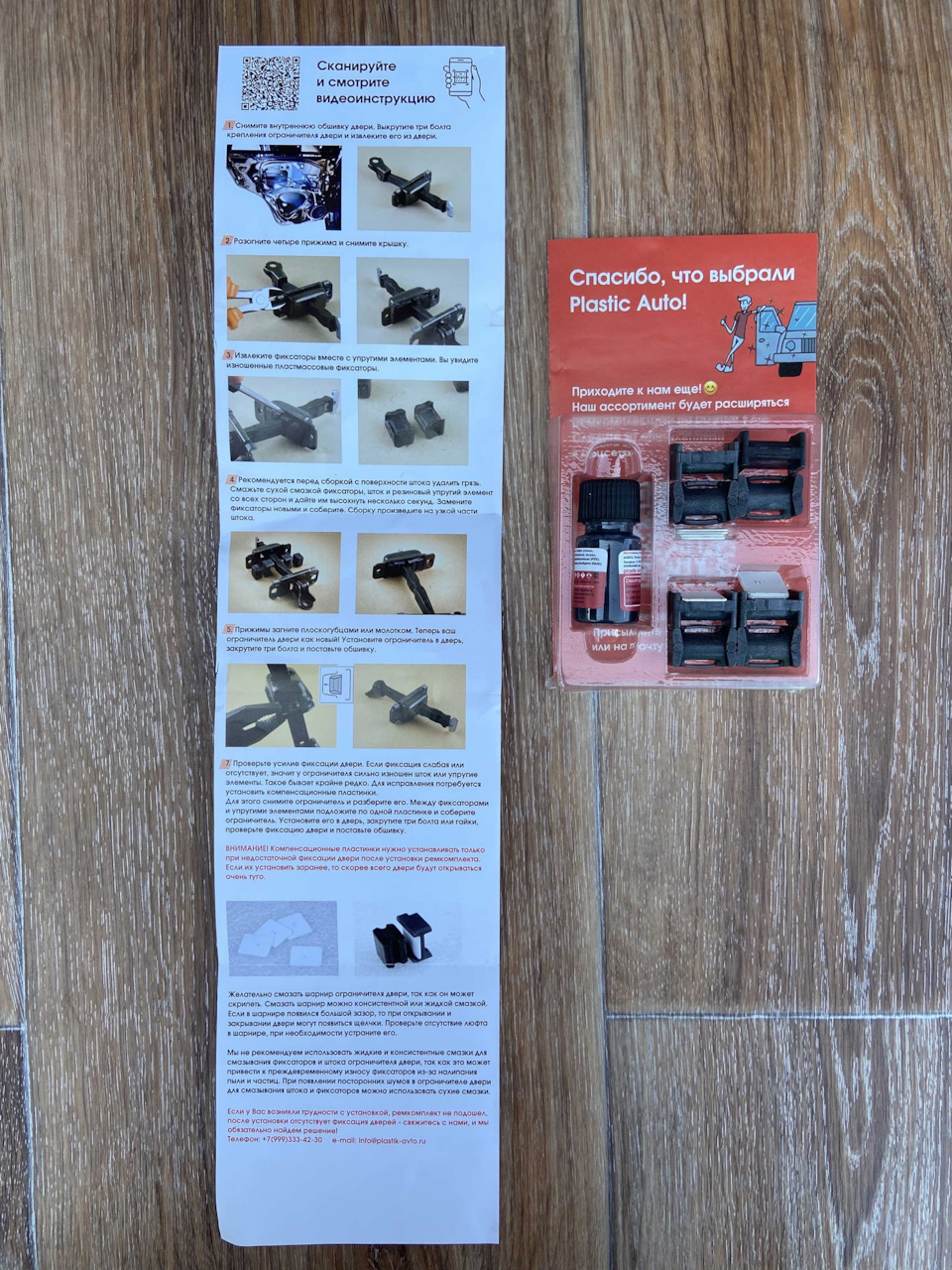

Сама комплектация состоит из набора фиксаторов, сухой смазки, рекламной брошюры и не мало важной для многих инструкцией по установке, думаю разберётся даже ребёнок.

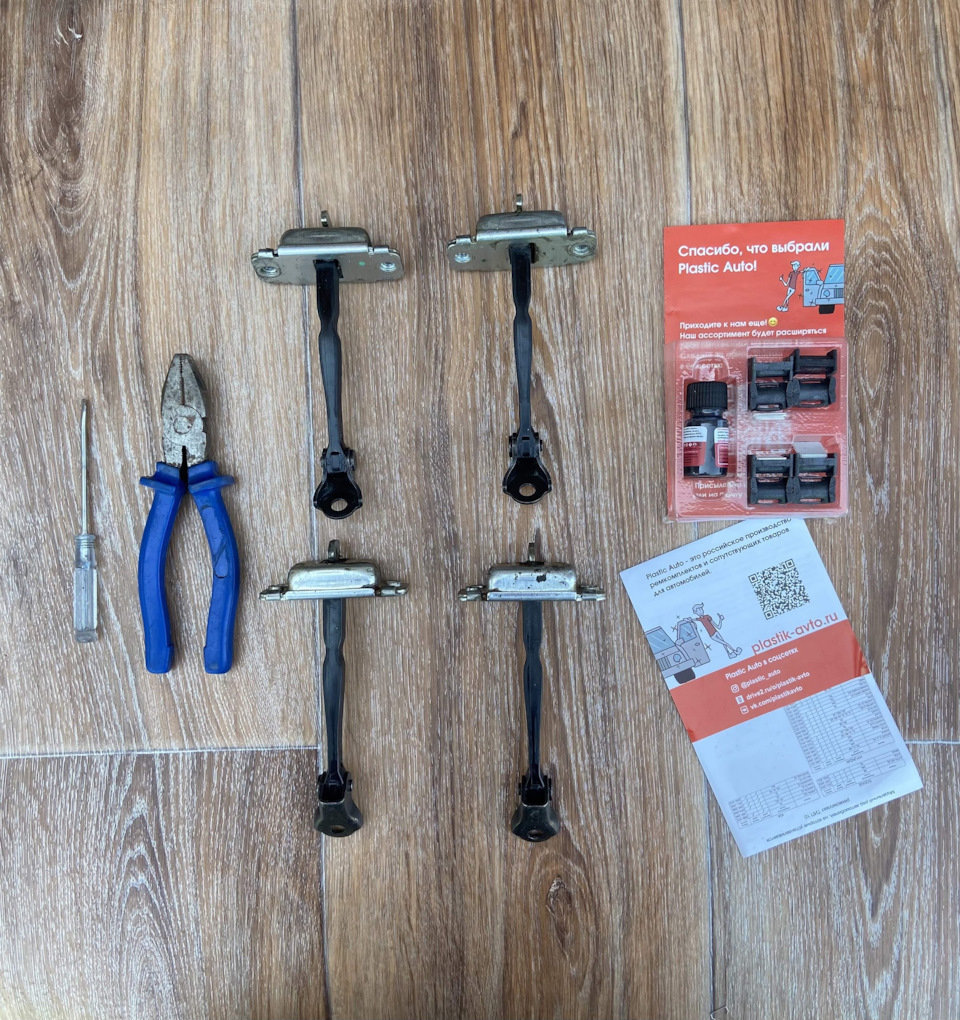

Для работы нам нужен небольшой комплект состоящий из плоскогубцев, плоской отвертки и обязательно кусачки!
Как подготовили рабочее место, приступаем к снятию самих ограничителей.

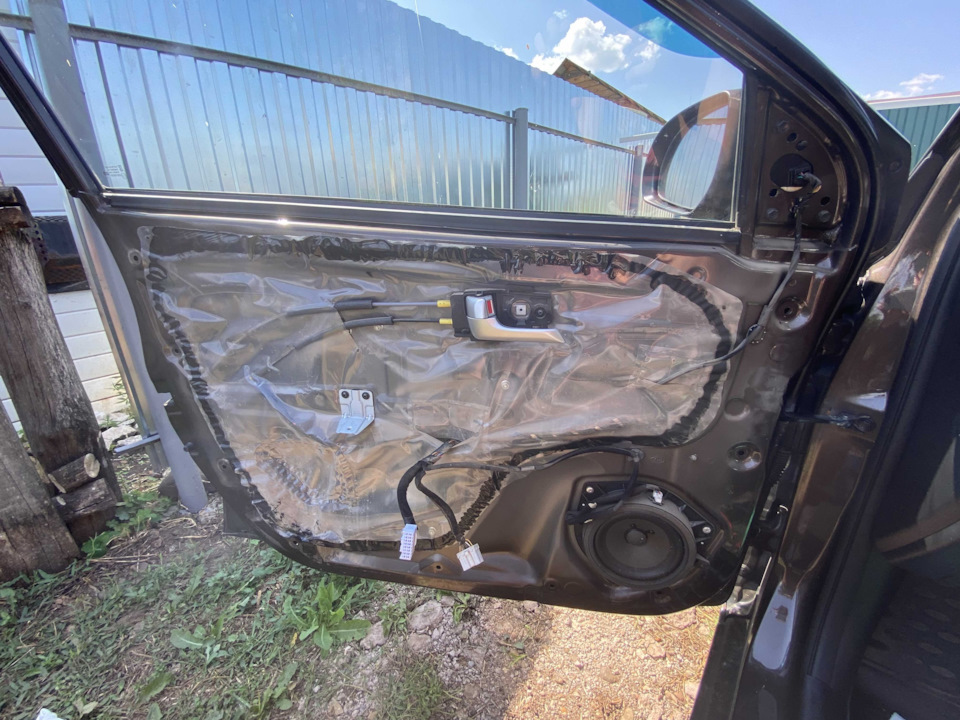

Снимаем карты дверей

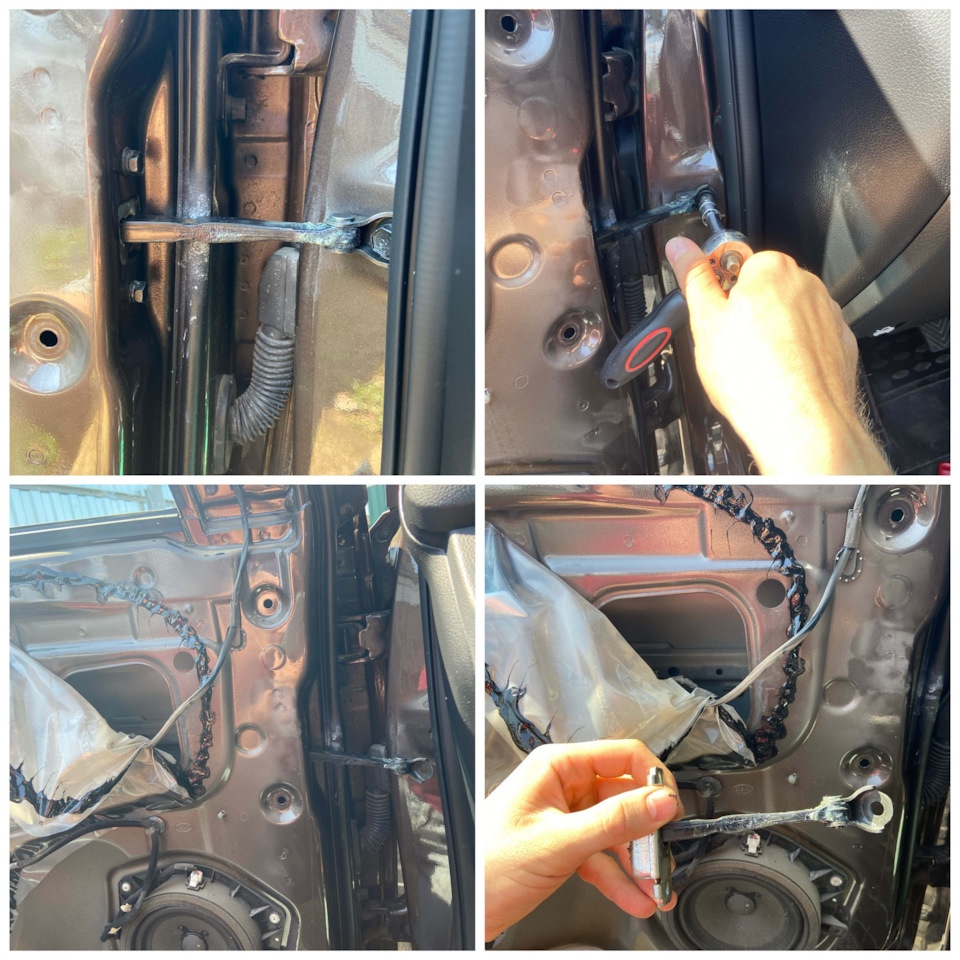

Далее убираем плёнку и откручиваем ограничитель с двух сторон
После проводим аналогичные действия на всех дверях

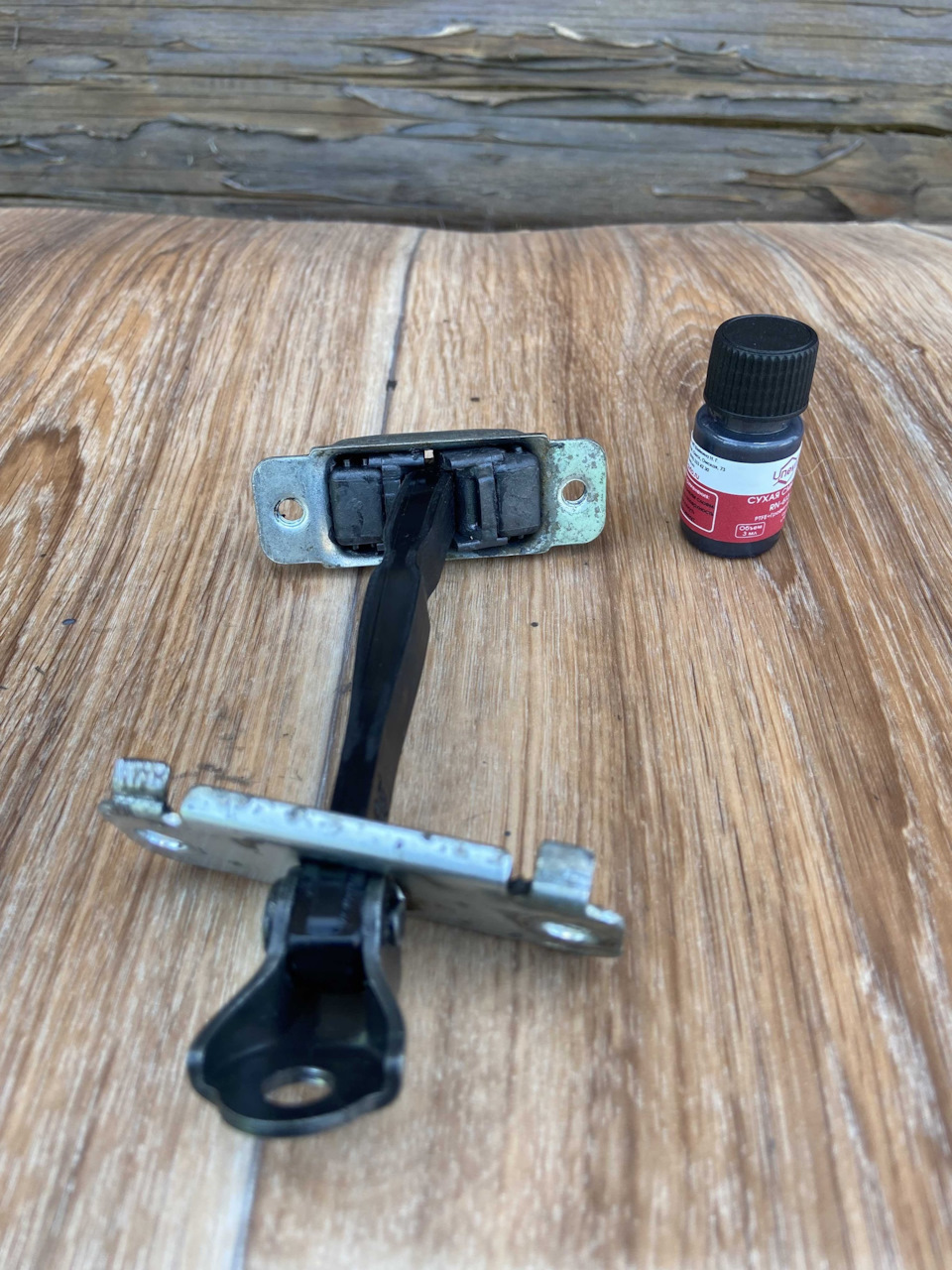

Наконец-то начинаем разбирать сам ограничитель, отгибаем усики, как написано в инструкции и меняем фиксаторы предварительно их смазанные сухой смазкой находящаяся в комплекте.
Ставим всё обратно и закрываем

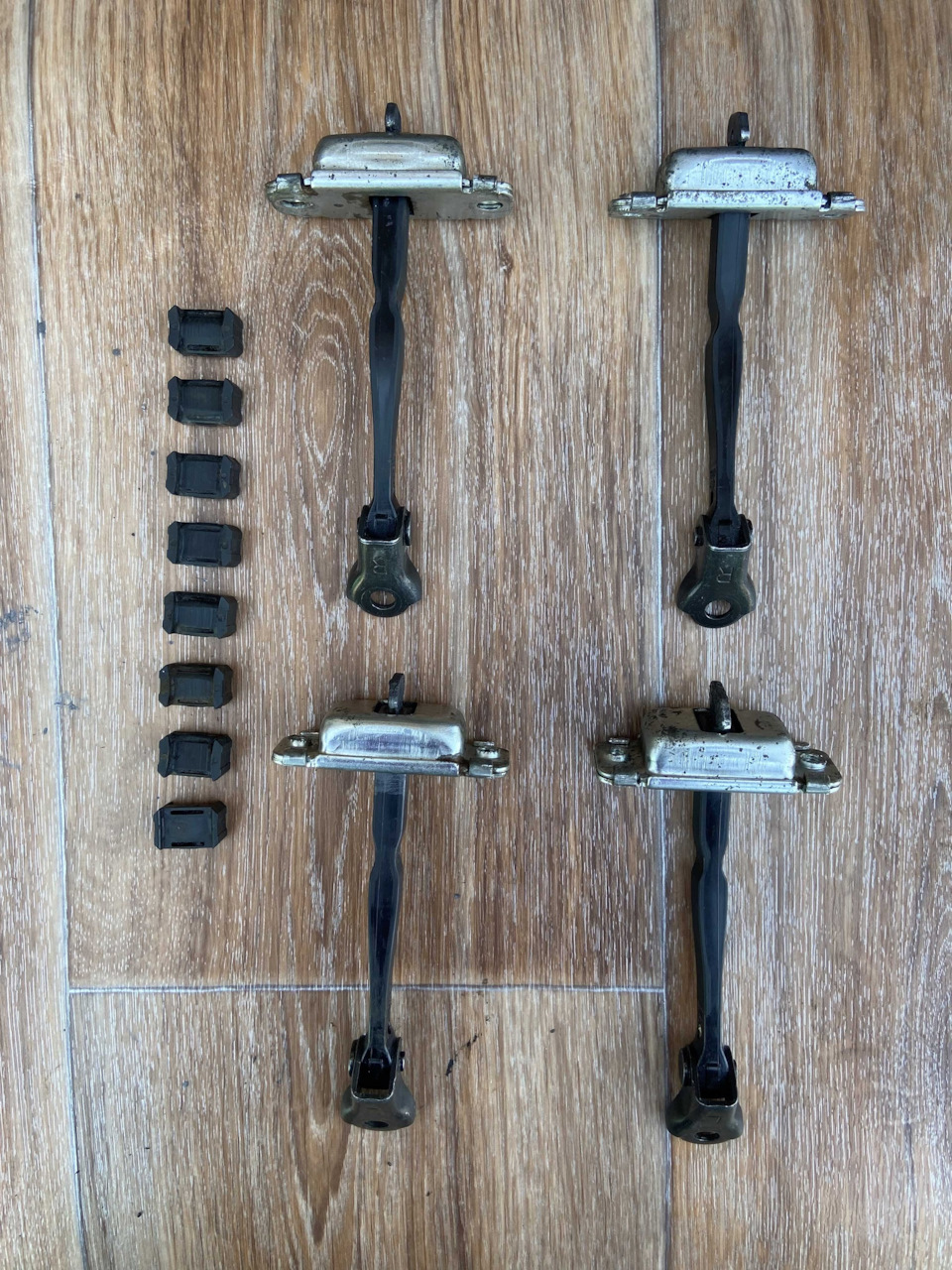

Производим те же действия на других ограничителях
Собираем двери в обратной последовательности и наслаждаемся результатом!
Итог: покатавшись уже неделю с новыми ограничителями, хочу выразить огромную благодарность компании Plastic Auto за их качественный продукт и возможность с экономить деньги в наше нелёгкое время! Двери теперь держатся в любом положение, как это задумал завод изготовитель. Никогда не думал, что такая мелочь может доставить радость. Комфорт автомобиля заключается в таких мелочах, которые ещё и ремонтируются с невероятной лёгкостью.
Всем советую их продукцию, ребята стараются делать качество!
Ставьте Like!
Делитесь с друзьями!
Всем пока!
Запчасти
Молниеносная доставка, приятное обслуживание и качественный товар!
KIA Rio 2015, двигатель бензиновый 1.6 л., 123 л. с., передний привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 17
У меня дверь замяло уже из-за неработающих ограничителей. Но 1200 дороговато конечно, просто за пластмасски
Добрый день, очень интересная статья, спасибо за обратную связь! ❤
Благодарим за доверие к нашей компании 🙂
Тоже поменял ограничители от пластик-авто. Очень доволен результатом! Киа Рио 2012. Ниразу не пожалел.
задние ограничители подходят от соляриса. цена вполне приемлема и дешевле чем от киа. передние дороже сильно, разница невелика. свои передние вылечил вставками из гвоздей а задние от сопляриса. 1200 за 4 пластиковые хреновины конечно перебор…
Я бы не сказал, если ограничители проживут дольше родных
А ведь спрос рождает не только предложения, но и определяет цену.
По сути цена этому набору копейки должна быть, особенно с учетом массовости производства и опять таки спроса на него. Взять хотя бы наши рио и солярисы. Таких машин по стране великое множество. И вот уже скоро на подходе почти все они (с 2013 года) становятся с изношенными ограничителями (тупо уже по количеству открываний дверей материал снашивается штатный). Я не сомневаюсь что этот набор берут как пирожки. Но стоил бы он не 800…1200 а 400…600 то брали бы еще больше. А чем больше оборот тем больше и прибыль.
Да и я бы взял бы себе за 500руб.а вот за >1000 вот уже второй год думаю стоит оно или фиг с ним с дверями, вроде не напрягает что не держатся, лучше масло в мотор купить.
Кстати, у нас в Тольятти тоже некая фирма делает такие вставыши для ограничителей.
Ремонт ограничителей дверей
Всем доброго времени суток!
Сегодня речь пойдет об ограничителях дверей, а точнее об их ремонте, так как свою функцию они уже не выполняют. Тут есть три пути. Первый — это купить новые ограничители. Находим номера и идем, к примеру, на exist.ru
Понимаем, что на четыре двери ценник выйдет золотой и ко всему прочему — из-за конструкции самих ограничителей, а точнее их внутренностей, новые детали долго не прослужат (это будет видно чуть ниже).
Путь третий — взять контрактные. Выйдет это конечно дешевле, чем новые, НО в силу той же конструктивной особенности долго они не проживут. Ко всему прочему, контрактный водительский ограничитель вообще не стоит брать в руки ибо он скорее всего убит еще в Японии.
Итак, остается третий вариант — реанимировать свои старые ограничители. Способ уже давно известен и много раз продублирован на различных автомобильных порталах, в том числе и на Drive2 (www.drive2.ru/l/7629981/). Суть такая — внутренности старого ограничителя выбрасываются и на их место устанавливаются внутренности (да простят меня инженеры Toyota) от ограничителя ВАЗ-2110.
Теперь пару слов собственно о процессе. Первым делом нужно снять родной ограничитель. Для этого снимаем накладку с пищалок (иначе дверную карту не снять), снимаем накладку под ручкой открывания двери, откручиваем под ней саморез и, предварительно открутив соответствующий саморез, снимаем блок управления зеркалами.
Затем снимаем дверную карту с клипс. Если ее никогда не снимали, то прийдется немного повозиться, так как клипсы сидят довольно туго. Чтобы дверная карта не мешалась под ногами, я снимал ее полностью. Для этого надо отсоединить две тяги управления замком и фишку от плафона освещения. Затем головкой на 10 откручиваем три болта крепления ограничителя двери.
Собственно все — ограничитель у нас в руках. Дальше идем в сухое теплое помещение для дальнейших манипуляций.
Корпус ограничителя держится на точечной сварке, поэтому тут понадобиться небольшое сверло. Делаем два отверстия, после чего корпус должен раскрыться. Не исключено, что половинки могли прикипеть друг к другу, тогда в помощь отвертка (только без лишнего усердия, так как металл мягкий и можно просто «испаганить» корпус; если не поддается, можно попробовать рассверлить отверстия под больший диаметр).
Вынимаем внутренности родного ограничителя. Собственно фиксирующий механизм представляет из себя две пластиковые скобы с выступающей ступенькой. Вот как раз износ или полное стирание этих ступенек и является причиной отсутствия фиксации дверей.
Разбираем ВАЗовский ограничитель. Тут все проще — просто отгибаем пассатижами 4 фиксатора и вынимаем внутренности.
Как видно, в ВАЗовском исполнении за фиксацию двери отвечают металлические ролики, что делают эту конструкцию практически вечной. Теперь остается только подогнать металлические ролики и остальные детали отечественного ограничителя примерно до 22мм (иначе не влезут). Тут в помощь дремель с алмазным диском (напильником не стоит пытаться, ибо ролики из закаленной стали).
Теперь небольшая хитрость. Вставляем внутренности ограничителя от ВАЗ в наш корпус и стягиваем его болтами крепления (ВАЗовские ролики и уплотнительные резинки несколько больше чем родные внутренности и я поначалу подумал, что они вообще в японский корпус не влезут). Теперь чтобы эта конструкция не развалилась, пока мы будем ее ставить на свое место, делаем четыре пропила в лепестках корпуса (см. фото) и загибаем наподобие ВАЗовских ограничителей (идея acidbrn ).
Все. Идем ставить на место. Все в обратном порядке.
И напоследок пара видео, как говорится, «ДО» и «ПОСЛЕ». Машина стоит в одном и том же месте.
Всем удачи на дорогах! Да прибудут с вами незакрывающиеся на уклоне двери )))
Восстанавливаем работу ограничителей двери
Приветствую вас, одноклубники!
Это урезанная статья, а полная версия, как всегда, ждет вас в моем БЖ
Это статья носит справочный характер. Она призвана помочь автолюбителям восстановить функционал ограничителей дверей без покупки нового.
Как известно, ограничитель двери должен фиксировать дверь в двух положениях: в полностью открытом и в среднем положениях, предотвращая неконтролируемое распахивание или закрытие двери. Новый ограничитель стоит, как это водится у нас в стране, неоправданно дорого. Поэтому решено восстановить их своими силами.
На данный момент мне известно два способа восстановления:
1. Покупка ремонтного комплекта полиуретановых вкладышей. Отзывы о них неплохие, готовые вкладыши не требуют доработки — вынул старые, вставил новые.
Я был готов выбрать этот вариант, но обстоятельства сложились так, что не было времени ждать доставки. Двери были разобраны и ремонтировать ограничители нужно было здесь и сейчас.
2. Второй вариант — это замена вкладышей от ограничителей других автомобилей российского или европейского производства, цена на которые гораздо более адекватная. Этим вариантом я и воспользовался.
Выбор пал на ограничители от ВАЗ 2109. Самый дешевый вариант, который я нашел, стоил 120 руб./шт.
Извлекаем из них начинку и немного дорабатываем.
Всё готово к сборке. Вставляем вкладыши, смазываем графитной или другой густой смазкой (я использовал смазку для тормозных систем Liqui Moly, другой не было) места соприкосновения вкладышей с рычагом ограничителя, вставляем демпферы.
7. Закрываем крышку, загибаем ушки.
8. Устанавливаем ограничитель на место.
Результат.
В результате я получил, в основном, фиксацию в полностью открытом состоянии. В принципе, мне это и надо было. Не нравится мне жесткая фиксация на среднем положении. Думаю, в будущем закажу ремкомплекты, попробую их. Данный метод отличается своей доступностью и дешевизной. Результат устраивает.
