Обслуживание муфты Haldex — Нюансы и рекомендации — ReVolvo
В современных полноприводных автомобилях Volvo применяется муфта Haldex Gen V. Она срабатывает оперативнее, четко определяя требуемый крутящий момент для задней оси, в отличии от муфт предыдущего поколения. Модернизации полного привода улучшили поведение Volvo серии ХС на любом дорожном покрытии.
Основная часть муфты – блок управления. С его помощью проводится анализ данных со всех датчиков автомобиля. Когда формируется команда, которая относится к муфте, блок управления принимает во внимание все данные, касающиеся таких показателей, как пробуксовка колес, скорость, а также положение руля, поперечное ускорение, движение накатом или нагрузкой. Это нужно чтобы система полного привода смогла вовремя среагировать на то, что ситуация изменилась.
Не очень правильно считать, что муфта подключается или невольно блокирует заднюю ось. Даже при идеальном сцеплении есть процент момента вращения, который передается на корму (примерно 5-10%). Такая работа в натяжку нужна чтобы система была готова распределить момент между осями автомобиля равномерно или необходимым в конкретной ситуации образом.
Принцип работы муфты состоит в том, что момент вращения передается от двигателя к ведущим дискам. Ведомые диски соединены с приводом на задней оси. Электроника может отдать команду гидравлическим дискам на сжатие пакета фрикционов. Чем оно сильнее — тем больше тяги передается на заднюю ось тогда, когда передние колеса проскальзывают. Этот процесс происходит очень плавно.
Конструктивно муфта Haldex 5-го поколения изменилась. В ней теперь отсутствует масляный фильтр. С точки зрения эксплуатации возникает необходимость в дополнительном обслуживании масляного насоса. В процессе эксплуатации в муфте Haldex происходит изнашивание фрикционов, а также других трущихся поверхностей. Эти микрочастицы смываются маслом и попадают на заборную сетку масляного насоса. Со временем, когда сетка активно забивается, увеличивается износ насоса и падает давление в масляной системе. Полный привод начинает отключаться и загорается сообщение о неисправности полного привода.
Мы рекомендуем обслуживать данную муфту и менять жидкость раз в 20-40 тыс. км. пробега.

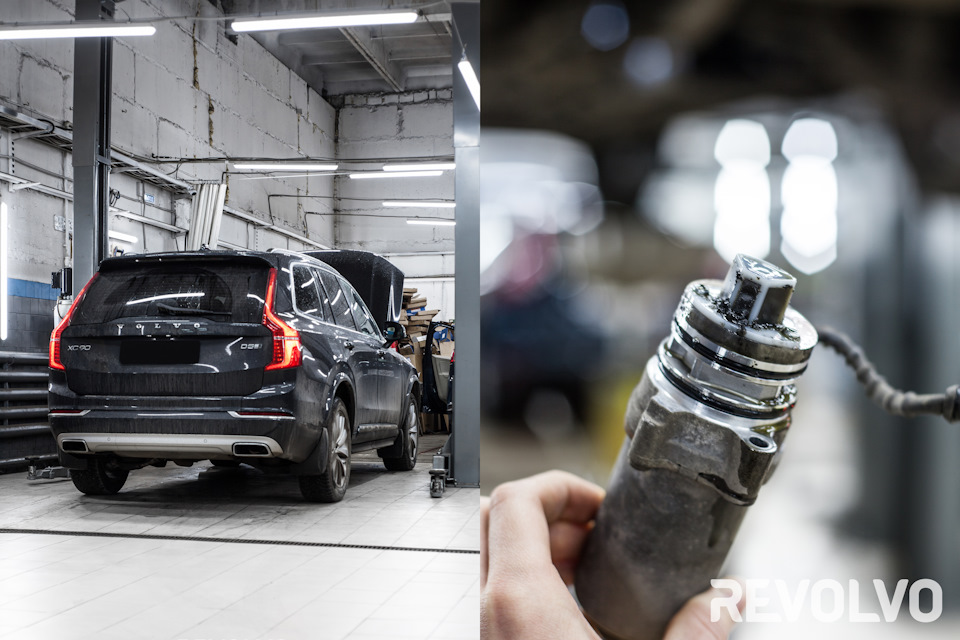

Профилактика масляного насоса предполагает следующие этапы:
— демонтаж масляного насоса муфты Haldex

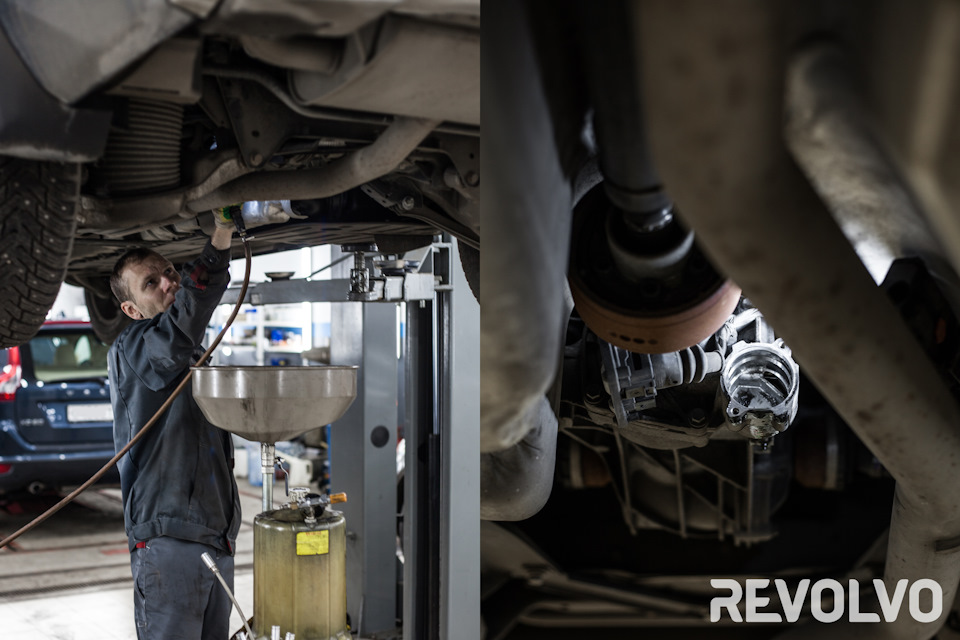

— очистка заборной сетки и слив масла вместе с промывкой масляного канала
Муфта Haldex 4 и 5 поколения и тест драйв new Yeti
Небольшие наблюдения по поводу различий муфт Haldex 4 и Haldex 5
Haldex 4го поколения
Главный принцип действия этой муфты это передача крутящего момента с помощью пакета фрикционных дисков. Главное отличие от преведущих поколений это что давление в гидросистеме муфты создаётся мощным электрическим насосом, а не гедравлическим.
Самый главный плюс муфт Haldex это время отклика полного привода при возникновении трудностей а дороге. Как только одно колесо попадает в грязь снег воду и прочие прелести, уже через 0.25 сек подключается полный привод вместе с курсовой устойчивостью что не дает машине пойти в занос. Распределение полного привода в таких ситуациях приближается примерно 50 на 50 между осями.
Главный и основной плюс это что разность скоростей вращения колес на передней и задней оси не является условием включения муфты. Электроника превентивно блокирует муфту в соответствии с дорожной обстановкой, чего нет не в одном другом полном приводе.
Я сам лично выберался на озеро и проверял это все на льду, впечатления не забываемые.
Haldex 5го поколения
Самых главных отличий несколько.
Первое и самое главное отличие это то что на заднюю ось может перебрасываться до 100% усилий. Это вряд-ли физически и в реальных условия применимо, все таки потому что основная масса машины с переди. Но мы проверили это просто. Вывесили машину на подъемник и держали руками передние колеса.
теперь задние колеса не могут иметь большую скорость вращения, чем передние.
Второе отличие это облегчение конструкции, ее делали из аллюминия, что вообщем снижает вес машины(не на много но все таки)
и немножко о проходимости 5го халдекс
а скажет видео
new yeti вне дорог
10.02.2014
На каких авто стоит муфта Халдекс и как она работает
Прежде чем рассмотреть, как работает муфта «Халдекс», уясним, что собой представляет данная система. По своей сути она является основным элементом полного привода, который обеспечивает управляемую передачу крутящего момента. Располагается муфта «Халдекс» в картере дифференциала заднего моста и на данный момент устанавливается во многих автомобилях. Если вы не знаете, где купить качественный ремкомплект насоса муфты, обязательно загляните в интернет-магазин Repairkit.
Ответ на вопрос, на каких авто стоит муфта «Халдекс» во многом зависит от поколения системы. Чем более совершенной она становилась, тем больше автомобилей ей комплектовалось.
О том, как работает муфта Халдекс
Работа муфты «Халдекс» обеспечивается пакетом фрикционных дисков, электронной системой управления, гидравлическим насосом и аккумулятором давления.
Фрикционные диски имеют зацепление с барабаном и ступицей. Передаваемый крутящий момент прямо пропорционален количеству задействованных дисков. Сжатие дисков осуществляется поршнями, которые начинают работать под делением жидкости.
Работа муфты «Халдекс» была бы невозможной без гидравлического насоса, который отвечает за поддержание необходимого давления масла. Система управления — это входные сенсоры и блок управления. В зависимости от поколения в данную систему могут быть включены дополнительные устройства.
Рассмотрим, как работает муфта «Халдекс». Входные данные собираются с блока управления двигателем и ABS. Система управления муфтой преобразует полученные данные в сигналы, передаваемые на клапан, который определяет степень сжатия дисков.
Модели авто, на которых стоит муфта «Халдекс»
Рассмотрев, как работает муфта «Халдекс», перейдем к обзору поколений и моделей авто, на которых она установлена.
Массовая установка муфты первого поколения началась в 1998 году. В основе механизма лежала разница валов, идущих к мотам автомобиля. Первые муфты «Халдекс», устанавливались на такие авто, как «Вольво» и «Ауди».
Второе поколение было представлено в 2002 году. Муфты сохранили принцип работы, однако произошло незначительное техническое усовершенствование — интеграция электрогидравлического клапана. На каких авто стоит муфта «Халдекс» второго поколения? Это легендарные суперкары «Бугатти» и «Ламборжини», а также некоторые модели «Лэнд Ровер».
Третье и четвертое поколение вышли с разницей в 4 года. Отличаются более производительными насосами. Устанавливаются на автомобили с системой ESP марок «Мазда», «Сааб», «Форд».
В пятом поколении насос работает постоянно, кроме того, появилась возможность отдельной замены устройства. К списку моделей добавился «Фольксваген».
Теперь вы знаете, на каких авто стоит муфта «Халдекс» и в чем ее преимущества.
Все про муфту Haldex
Второе поколение муфты Haldex c 2001 года: Второе поколение муфты Халдекс по принципу работы ничем не отличается от первого поколения. Инженерами были сделаны только конструктивные и компоновочные улучшения.
Муфта стала срабатывать значительней быстрее — при угловой разнице между осями уже в 10 градусов, достигая полной блокировки при 20 градусах.
Изменения относительно муфты Haldex первой генерации:
Муфту Халдекс внедрили в один блок с задним дифференциалом, при этом гидравлический модуль стал отдельным компонентом с возможностью его легкой замены.
Электромагнитный клапан был заменен на электрогидравлический, что значительно повысило скорость работы системы.
Выросла производительность электронасоса подпитки.
Рабочий объем масла был увеличен для продления межсервисного интервала.
Четвертое поколение муфты Haldex с 2007 года: Четвертая генерация муфты Халдекс была впервые опробована на автомобиле Сааб 9-3 Турбо-икс в 2007 году, но под торговой маркой XWD.
По средствам CAN-шины блок управления муфтой получает всю необходимую информацию от датчиков автомбиля: поперечного ускорения, продольного ускорения, оборотов ДВС, положения педали газа, частоты вращения колес, выключателя стоп-сигнала и угла поворота руля. Основным является датчик педали газа. При нажатии на газ муфта Халдекс превентивно блокируется, не дожидаясь момента пробуксовки колес, что прекрасно заметно при прохождении поворотов под тягой. Важной особенностью четвертого поколения Haldex является требование наличия на машине системы ESP, т.к. Haldex использует и её данные в своей работе.
Для понимания и наглядности чуть ниже представлен график распределения общей мощности (WhlPwr) по передней (FwRIPw) и задней (RwRIPw) осям автомобиля Ауди ТТ на стоковом контроллере Haldex. На графике прекрасно видно быстрое убывание мощности на задней оси после 5000 об/мин, когда электроника распускает муфту и переводит момент на переднюю ось.
Начиная с четвертого поколения, в муфте Haldex используется новое масло (арт. G055175A2) в таре объемом 1 литр, ранее использовалось масло с арт. G052175A1. Необходимо понимать, что данное масло только для муфты Халдекс и оно не имеет никакого отношения к редуктору заднего моста.
— включения привода с сопровождением удара;
— запаздывание подключения задней оси колёс;
— толчки и удары при торможении;
— полное отключение системы полного привода;
— выход из строя насоса, датчика давления или соленоида муфты Халдекс.
Пятое поколение муфты Haldex с 2012 года: Пятая генерация муфты Халдекс является разработкой фирмы «Borg Warner». Принцип действия остался прежним, однако были сделаны множественные конструктивные модернизации. Главным из них является новое электро-гидравлическое сцепление с центробежным перепускным клапаном, которое устраняет необходимость в гидроаккумуляторе, клапане управления сжатием и фильтре. Муфта пятого поколения способна передавать момент до 3600 Нм.
Муфта Haldex
№ 2 По просьбам подписчиков
С каждым днем улучшается качество автомобильной электроники и оборудования, появляются новые механизмы и современные системы, которые быстрее и точнее работают и реагируют на различные моменты при движении автомобиля. Вместе с остальным оборудованием и системами развивается и знаменитая муфта Халдекс, в основе которой лежат многодисковые механизмы, а также взаимосвязанные хитрым образом элементы электроники, гидравлики и механики. Муфта Халдекс пятого поколения является на данный момент самой совершенной.
Задачи муфты Халдекс
Весьма интересной является работа полноприводной трансмиссии с самой совершенной межосевой муфтой Халдекс последней версии. Одним из примеров ее работы является съезд с холма, к примеру, тестируемого кроссовера Шкода Йети, когда срабатывает ассистент спуска с холма, включаются в работу тормозные механизмы, о которых можно судить по звукам, напоминающим короткие автоматные очереди, и автомобиль неспешно спускается вниз. Кроме того, заслуживает рассмотрения также муфта «Халдекс» четвертого поколения.

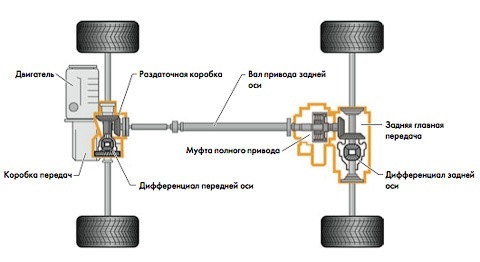

Этот тип муфты, по крайней мере последние ее версии, находятся под электронным управлением и устанавливается перед задним межколесным дифференциалом и осуществляет передачу тяги на задние колеса, тем самым подключая полный привод автомобиля, когда в этом, естественно, присутствует необходимость. Это происходит, к примеру, при движении на скользкой дороге или при начале движения в ложных условиях, чтобы более эффективным КПД использовать крутящий момент, создаваемый двигателем.
Принцип работы
Основной частью муфты Haldex является блок управления, который собирает и анализирует данные со всего автомобиля, включая датчики коробки передач, двигателя, антиблокировочной системы, рулевого управления и других механизмов. При формировании команды, относящейся к исполнительным механизмам муфты, блок управления, или просто – компьютер, принимает во внимание пробуксовку колес, скорость, положение руля, поперечное ускорение, движение накатом или под нагрузкой. Вся эта информация нужна для того, чтобы сложная система полноприводной трансмиссии смогла заранее среагировать на изменение ситуации при движении автомобиля по дороге. К примеру, если автомобиль своими передними колесами попал е скользкую поверхность, то, чтобы его вытащить необходимо, заблокировать муфту и направить на заднюю ось максимум крутящего момента.
Не совсем правильно говорить, что муфта Haldex подключает заднюю ось или полностью блокирует ее, ведь даже в идеальных условиях при великолепном сцеплении колес с дорогой определенный процент (до 10%) крутящего момента передается на корму. Получается, что система всегда работает «в натяжку». Это необходимо для того, чтобы вся система была готова в случае необходимости мгновенно перебросить тягу, равномерно или нужным образом распределить ее между осями автомобиля. От корректной работы этой системы зависят внедорожные качества и управляемость транспортного средства.
Принцип работы муфты Халдекс в корне остается прежним в течение многих лет, хотя сама муфта становится все надежнее, меньше, легче, технологичнее, более точной и быстрой. Так, крутящий момент передается от двигателя на ведущие диски, а ведомые диски соединены с приводами задней оси. Электроника посылает команду гидравлическим приводам сжать пакет дисков, и чем крепче происходит сжатие, тем больший процент тяги может быть передан на заднюю ось во время проскальзывания передних колес. Процесс передачи и распределения крутящего момента происходит плавно.
Сравнение Haldex четвертого и пятого поколений
Как уже выше упоминалось, муфта Халдекс пятого поколения является самой совершенной. По сравнению с муфтой четвертого поколения в новой ее разработке провели изменения в основном в гидравлической системе, основная функция которой сжимать и разжимать диски при непосредственном контроле электроники. В предыдущем поколении муфты подача жидкости к кольцевому поршню под давлением в 30 бар, нагнетаемом электронасосом, ограничивалась управляющим электромагнитным клапаном. Сила сжатия дисков прямо пропорциональна объему жидкости проходящему через клапан и номиналу крутящего момента, передаваемого на задние колеса. Сам же кольцевой поршень участвует в сжатии пакетов дисков.
В последнем поколении муфты электронасос получил центробежный регулятор.
Центробежный регулятор муфты Халдекс – новое устройство муфты последнего поколения, функцией которого является измерение необходимого в системе рабочего давления.
При возникновении центробежной силы рычаги центробежного регулятора раздвигаются и перекрывают каналы для слива масла в поддон. После этого отмечается повышение давления в системе и поршень сжимает диски. При необходимости разблокировать муфту автоматика уменьшает обороты электрического двигателя, рычаги перемещаются в исходное положение, открываются клапаны и каналы, понижается давление, и диски освобождаются от давления поршня. Таким образом, добавленная деталь – центробежный регулятор, заменила управляющий электромагнитный клапан и гидроаккумулятор, используемый для поддержания давления на нужной отметке. Для подстраховки установлен миниатюрный предохранительный клапан, который, при возрастании давления выше 44 бар, сбрасывает лишнее количество масла в резервуар. Муфта пятого поколения работает значительно быстрее.
А вдруг зря облегчили муфту
Практически во всех деталях к автомобилю прослеживается тенденция к меньшему весу и размеру, но это не всегда оправдано, так как зачастую это проходит в ущерб надежности и качеству. Так и муфта Халдекс последнего пятого поколения легче четвертого на 1.7кг. Это произошло в первую очередь за счет отказа от масляного фильтра, который все еще присутствует в четвертой версии. Очень рискованное решение, так как в течение эксплуатации масло стареет, и в нем накапливаются продукты отработки, и поэтому рекомендуют менять масло муфты раз в три года, за которые автомобиль может накатать более 100 000 километров, что, без смены фильтра и масла, может вызвать поломку недешевой в ремонте муфты. Хочется верить, что все детали муфты покрыты долговечным специальным составом с очень длительным периодом эксплуатации и исключающим изнашивание компонентов пятой муфты Халдекса, иначе автомобилисты, использующие данную систему, могут столкнуться с большими неприятностями в результате ее поломки.
Впервые муфты «Халдекс» в серийном варианте начали устанавливать на автомобили в 1998 году. В первую очередь это были автомобили Audi с полным приводом и Volkswagen с поперечно расположенным двигателем. Так сказать «прототипом» муфты Халдекс была вискомуфта, но она уступила свои позиции, так как недостаточно быстро и точно перебрасывала тягу на заднюю ось.
Вискомуфта (вязкостная муфта) – специальное механическое устройство, функцией которого является передача вращающего момента с помощью особой вязкой жидкости с дилатантными свойствами, благодаря которым жидкость увеличивает свою вязкость при возрастании скорости вращения ведущего или ведомого валов. Состоит из герметичного корпуса, в котором находятся близкорасположенные круглые пластины.
С каждым новым поколением муфты Халдекс последняя становится, как показывает практика, все надежнее, удобнее, технологичнее, быстрее. Система муфты также становится «умнее» по электронике, меньше и легче. Сейчас эту муфту можно найти в автомобилях Skoda, Cadillac, Buggatti, Audi, Opel, Ford, Volkswagen, LandRover и Volvo.
Видео — обзор работы полноприводной муфты «Haldex»
Спасибо, что оцениваете мои старания, если что-то не упомянула-напишите, дополню)) так же продолжайте писать свои предложения, что бы вы хотели увидеть у себя в новостной ленте, Всем Удачи!
