На чем держится мотор в машине

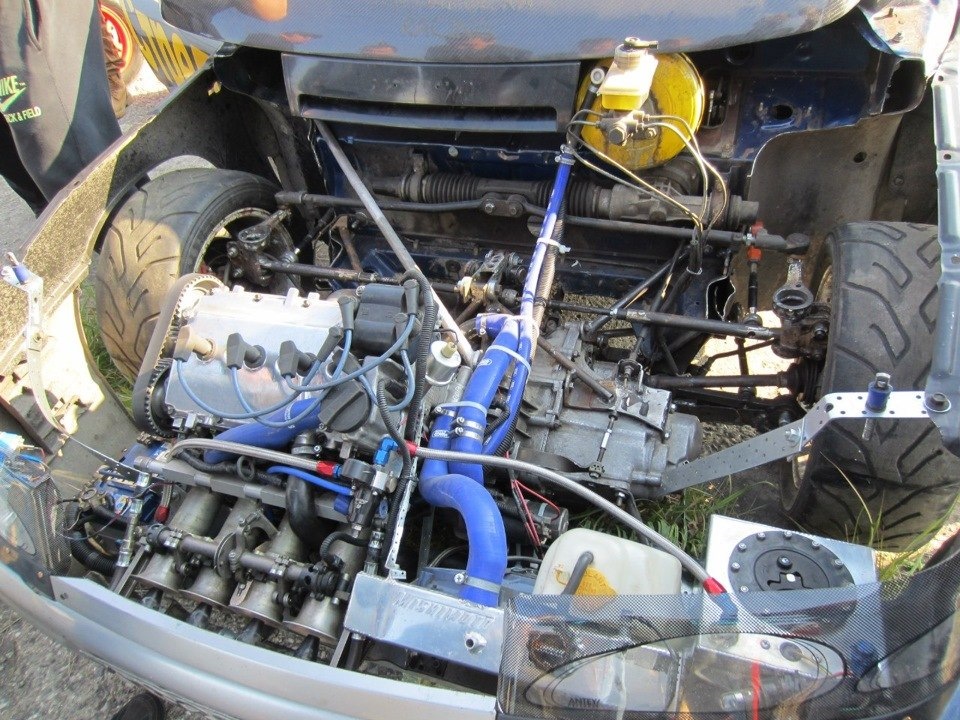

На чем держится мотор?

Вот видео заезда этого корчика.

Комментарии 27

Ну и после того как её не пустили в Рязани я всё разобрал и распродал(

На этой фотке видно АМОРТИЗАТОР

Всем привет) Машина, если её ещё можно так назвать моя. В начале сезона 2014 я обратился за помощью к одному знакомому. Которого до этого я не воспринимал в серьёз, а он в то время занимался машиной моего друга который ехал наровне со мной на штатном роторном моторе, а я вваливал безумные деньги в мотор. В итоге я решился, но были странные условия. У меня была команда — друзья которые мне помогали в сезоне 2013 и за рекламу ихнего сервиса была небольшая материальная помощь. Одно из условий было это отклеить все наклейки с кузова кроме надписи АТМО и за всю рекламу отвечал он и всё больше ему от меня ни чего было не надо. Я оплачивал только материал, саморезы, болты, гайки, шайбы и один раз заправил газовый балон) Он спросил у меня что я хочу, точнее какое время я хочу. Странный вопрос, я много лет не мог выйти из 13 и я знаю что чем дальше тем сложнее. Я сказал что хочу из 13, он посмеялся и сказал не интересно) Ну думаю тогда 12.5 он сказал хорошо и начал заниматься машиной. Но я упустил момент что можно делать с машиной а что нет) Я расставил приоритеты на выезды по регионам на гонки. Главной целью была РЯЗАНЬ, куда нас не пустили) Но разрешили сделать 3 тестовых заезда на которых мы смогли чуток поднастроить подвеску. Помимо фотографий подкапотки в инете ещё ходят фотки задней подвески)))) Там тоже всё не стандартно) Теперь о подкапотке: мотор крепиться на 5 или 6 опорах, я когда увидел это тоже сказал что отвалиться. В ответ он поднял машину на подъёмник и сказал повисни на моторе и делай что хочешь дёргай, прыгай. Смотреть на это было страшно, но когда я садился за руль мне было всё-равно я думал только о хорошем))) ПОЗИТИФФФФ) Амортизатор один он стоит посередине и у него есть много регулировок по высоте и по жёсткости. Заморочек было много я 1000 раз пожалел что пошёл на всё это и до конца не верил что она куда-то поедет. Впринципи кузов мне было не особо жалко он и так был гнилой. Но щас я понимаю чтобы с ним что-то сделать на это уйдёт много времени и денег, а меня ещё как назло перед НГ на работе сократили и я уже 3 месяца без работы( Так что проэкт временно заморожен. Но раз о Десюте помнят и говорят то надо будет всё-таки её воскресить)

А да кстати лучшее время получилось по итогам сезона 12.1
Мотор был 1.7 на дросселях, на 2-х рядах форс, валы 12.3, бенз 102 VP и кпп 18 ряд 4.3 пара + блока. Резина МН 22\8\13
cs622817.vk.me/v622817815/2cb0/IRzZag2eODs.jpg

спасибо за крутой ответ 🙂

Всем привет) Машина, если её ещё можно так назвать моя. В начале сезона 2014 я обратился за помощью к одному знакомому. Которого до этого я не воспринимал в серьёз, а он в то время занимался машиной моего друга который ехал наровне со мной на штатном роторном моторе, а я вваливал безумные деньги в мотор. В итоге я решился, но были странные условия. У меня была команда — друзья которые мне помогали в сезоне 2013 и за рекламу ихнего сервиса была небольшая материальная помощь. Одно из условий было это отклеить все наклейки с кузова кроме надписи АТМО и за всю рекламу отвечал он и всё больше ему от меня ни чего было не надо. Я оплачивал только материал, саморезы, болты, гайки, шайбы и один раз заправил газовый балон) Он спросил у меня что я хочу, точнее какое время я хочу. Странный вопрос, я много лет не мог выйти из 13 и я знаю что чем дальше тем сложнее. Я сказал что хочу из 13, он посмеялся и сказал не интересно) Ну думаю тогда 12.5 он сказал хорошо и начал заниматься машиной. Но я упустил момент что можно делать с машиной а что нет) Я расставил приоритеты на выезды по регионам на гонки. Главной целью была РЯЗАНЬ, куда нас не пустили) Но разрешили сделать 3 тестовых заезда на которых мы смогли чуток поднастроить подвеску. Помимо фотографий подкапотки в инете ещё ходят фотки задней подвески)))) Там тоже всё не стандартно) Теперь о подкапотке: мотор крепиться на 5 или 6 опорах, я когда увидел это тоже сказал что отвалиться. В ответ он поднял машину на подъёмник и сказал повисни на моторе и делай что хочешь дёргай, прыгай. Смотреть на это было страшно, но когда я садился за руль мне было всё-равно я думал только о хорошем))) ПОЗИТИФФФФ) Амортизатор один он стоит посередине и у него есть много регулировок по высоте и по жёсткости. Заморочек было много я 1000 раз пожалел что пошёл на всё это и до конца не верил что она куда-то поедет. Впринципи кузов мне было не особо жалко он и так был гнилой. Но щас я понимаю чтобы с ним что-то сделать на это уйдёт много времени и денег, а меня ещё как назло перед НГ на работе сократили и я уже 3 месяца без работы( Так что проэкт временно заморожен. Но раз о Десюте помнят и говорят то надо будет всё-таки её воскресить)

А да кстати лучшее время получилось по итогам сезона 12.1
Мотор был 1.7 на дросселях, на 2-х рядах форс, валы 12.3, бенз 102 VP и кпп 18 ряд 4.3 пара + блока. Резина МН 22\8\13
cs622817.vk.me/v622817815/2cb0/IRzZag2eODs.jpg

Кстати, «Рязани» что не понравилось из всего этого?

Источник

Опора двигателя

Опора двигателя – крепежное устройство, с помощью которого силовой агрегат монтируется на автомобиль. Кроме функции крепежа выполняет функцию подушки. По этому опору часто еще называют подушка двигателя, а в английском варианте звучит как engine mount. Также в зависимости от конструкции опору могут называть «гитарой», поскольку форма напоминает этот музыкальный инструмент.

Как правило, используется не одна, а несколько (чаще всего три) опор. Их задача – поглощение вибраций работающего мотора и удерживание его в максимально статичном положении. Так как ДВС в работе обязательно будет вибрировать, и этот факт не зависит от степени его мощности и совершенства. Крепления двигателя на опору-подушку позволяет не только повысить комфортабельность езды, но и защитить силовой агрегат от ударов и толчков при перемещении по неровностям.

Изначально опоры были простыми металлическими крепежными элементами, притягивающими двигатель к несущей конструкции жестко. Фактически использовался только кронштейн опоры двигателя в современном понимании. Потом в механизм были добавлены резиновые подушки, повысившие упругость крепления, благодаря чему удалось обеспечить более эластичную подвеску мотора. Такая резинометаллическая опора двигателя широко применяется и сегодня.

Где находится опора двигателя

Многие авто владельцы даже не знают как выглядят опоры не то что где находятся. Поскольку если не лазить под автомобиль, то опорные подушки скрыты от глаз, из подкапота хорошо видно разве что верхнюю. Места установки и количество точек опор под двигатель на кузове автомобиля зависит от типа и расположения под капотом мотора и коробки передач, а также самой марки авто. Главной задачей установки крепления – надежность и минимальные смещения по сторонам во время работы. Классическая схема установки двигателя на опорах в 3-х точках снизу и 2-х точках сверху. К стати не только ДВС машины смонтирован на таких подушка, а и коробка передач также крепится на резинометаллических опорах. По этому нужно четко разделять где двигатель, а где коробка.

Виды опор

Современная опора крепления двигателя может быть резинометаллической или гидравлической.

У резинометаллических опор конструкция предельно проста: пара пластин из стали или другого металла с не слишком толстой между ними прокладкой, выполненной из хорошей износостойкой резины. Это самая дешевая и популярная сейчас подушка двигателя. В некоторых моделях в подушки дополнительно вмонтированы пружины, повышающие жесткость и буферы, позволяющие несколько смягчить самые сильные удары. Все чаще новые автомобили производятся с подушками из полиуретана, в силу его большей износостойкости. Именно полиуретановая подушка опоры двигателя используется в спортивных автомобилях, так как повышает оптимизировать жесткость. Резинометаллическая подушка крепления двигателя может быть разборной или неразборной.

Устройство гидроподушки двигателя.

Гидравлическая опора двигателя считается гораздо более современной конструкцией. Такие системы способны подстраиваться под работу двигателя в различных условиях и максимально эффективно гасить любые вибрации. Подушка опоры двигателя также выполнена из трех основных элементов, но здесь это пара камер, между которыми располагается мембрана. Каждая из камер заполняется антифризом или гидравлической жидкостью. Задача подвижной мембраны – устранять незначительную вибрацию, возникающую на холостом и малом ходу по ровной дороге. Скоростные вибрации устраняются гидравлической жидкостью. Под воздействием изменяющегося давления, она перемещается между камерами, повышая жесткость опоры, что позволяет гасить даже самые сильные вибрации.

Гидравлическая подушка двигателя в отличие от резинометаллической опоры, может иметь различную конструкцию. На данный момент распространены следующие их виды опор двигателя:

Впрочем, только опора крепления двигателя первого типа может считаться широко распространенной, поскольку остальные слишком сложны и дорогостоящи для применения на по-настоящему массовых автомобилях.

Особенности эксплуатации

При возникновении излишней вибрации двигателя проверьте целостность подушки опоры двигателя.

Подушка двигателя является деталью, подверженной износу, так как она работает всегда, когда запущен мотор. Наибольшим испытанием для опор является запуск двигателя, трогание с места, а также остановка авто. В такие моменты нагрузка на опоры является самой большой. Износ или поломка данной детали ведет к повышению нагрузки на двигатель и повышению вероятности его поломки.

Трещины и порывы на опорной подушке видны если для этого специально производить плановый осмотр, но такие симптомы как повышенная вибрация с отдачей в руль при работе двигателя или переключение передач с толчками, а если износится подушка та что возле КПП, то и выбивать скорость может. То тут явные факты на лицо, нужно в строчном порядке нужно покупать комплект новых опор и приступать к замене.

Имея под рукой набор ключей, домкрат и смотровую яму в принципе поменять можно и самостоятельно без особых навыков, хотя встречаются случаи где процедура по замене опор двигателя весьма занятное дело.

Следить за состоянием резинометаллических опор несложно: нужно просто проверять целостность резиновой прокладки и регулярно удалять с нее грязь и масло, подтягивать болты крепления.

Если автомобиль оборудован гидравлическими опорами, для их тестирования необходимо открыть капот и завести двигатель. Далее необходимо проехать пару сантиметров вперед и назад. Если с опорами что-то не так, двигатель сместится с места при старте и вернется на место при остановке, что будет сопровождаться хорошо слышимыми звуками.

В не зависимости от того какие опорные подушки держат двигатель на вашем автомобиле, совет для всех общий. Не стоит резко рушать, давая тем самым максимальную нагрузку на опоры, пересекать выбоины и горбы на не больших скоростях, дабы колебания мотора были минимальными, а следовательно и вибрации нуждающиеся в поглощении опорами двигателя, будут не значительными.

Подпишись на наш канал в Я ндекс.Дзене

Источник

На чем держится двигатель

Опора двигателя – крепежное устройство, с помощью которого силовой агрегат монтируется на автомобиль. Кроме функции крепежа выполняет функцию подушки. По этому опору часто еще называют подушка двигателя, а в английском варианте звучит как engine mount. Также в зависимости от конструкции опору могут называть «гитарой», поскольку форма напоминает этот музыкальный инструмент.

Как правило, используется не одна, а несколько (чаще всего три) опор. Их задача – поглощение вибраций работающего мотора и удерживание его в максимально статичном положении. Так как ДВС в работе обязательно будет вибрировать, и этот факт не зависит от степени его мощности и совершенства. Крепления двигателя на опору-подушку позволяет не только повысить комфортабельность езды, но и защитить силовой агрегат от ударов и толчков при перемещении по неровностям.

Изначально опоры были простыми металлическими крепежными элементами, притягивающими двигатель к несущей конструкции жестко. Фактически использовался только кронштейн опоры двигателя в современном понимании. Потом в механизм были добавлены резиновые подушки, повысившие упругость крепления, благодаря чему удалось обеспечить более эластичную подвеску мотора. Такая резинометаллическая опора двигателя широко применяется и сегодня.

Где находится опора двигателя

Многие авто владельцы даже не знают как выглядят опоры не то что где находятся. Поскольку если не лазить под автомобиль, то опорные подушки скрыты от глаз, из подкапота хорошо видно разве что верхнюю. Места установки и количество точек опор под двигатель на кузове автомобиля зависит от типа и расположения под капотом мотора и коробки передач, а также самой марки авто. Главной задачей установки крепления – надежность и минимальные смещения по сторонам во время работы. Классическая схема установки двигателя на опорах в 3-х точках снизу и 2-х точках сверху. К стати не только ДВС машины смонтирован на таких подушка, а и коробка передач также крепится на резинометаллических опорах. По этому нужно четко разделять где двигатель, а где коробка.

Виды опор

Современная опора крепления двигателя может быть резинометаллической или гидравлической.

У резинометаллических опор конструкция предельно проста: пара пластин из стали или другого металла с не слишком толстой между ними прокладкой, выполненной из хорошей износостойкой резины. Это самая дешевая и популярная сейчас подушка двигателя. В некоторых моделях в подушки дополнительно вмонтированы пружины, повышающие жесткость и буферы, позволяющие несколько смягчить самые сильные удары. Все чаще новые автомобили производятся с подушками из полиуретана, в силу его большей износостойкости. Именно полиуретановая подушка опоры двигателя используется в спортивных автомобилях, так как повышает оптимизировать жесткость. Резинометаллическая подушка крепления двигателя может быть разборной или неразборной.

Устройство гидроподушки двигателя.

Гидравлическая опора двигателя считается гораздо более современной конструкцией. Такие системы способны подстраиваться под работу двигателя в различных условиях и максимально эффективно гасить любые вибрации. Подушка опоры двигателя также выполнена из трех основных элементов, но здесь это пара камер, между которыми располагается мембрана. Каждая из камер заполняется антифризом или гидравлической жидкостью. Задача подвижной мембраны – устранять незначительную вибрацию, возникающую на холостом и малом ходу по ровной дороге. Скоростные вибрации устраняются гидравлической жидкостью. Под воздействием изменяющегося давления, она перемещается между камерами, повышая жесткость опоры, что позволяет гасить даже самые сильные вибрации.

Гидравлическая подушка двигателя в отличие от резинометаллической опоры, может иметь различную конструкцию. На данный момент распространены следующие их виды опор двигателя:

Впрочем, только опора крепления двигателя первого типа может считаться широко распространенной, поскольку остальные слишком сложны и дорогостоящи для применения на по-настоящему массовых автомобилях.

Особенности эксплуатации

При возникновении излишней вибрации двигателя проверьте целостность подушки опоры двигателя.

Подушка двигателя является деталью, подверженной износу, так как она работает всегда, когда запущен мотор. Наибольшим испытанием для опор является запуск двигателя, трогание с места, а также остановка авто. В такие моменты нагрузка на опоры является самой большой. Износ или поломка данной детали ведет к повышению нагрузки на двигатель и повышению вероятности его поломки.

Трещины и порывы на опорной подушке видны если для этого специально производить плановый осмотр, но такие симптомы как повышенная вибрация с отдачей в руль при работе двигателя или переключение передач с толчками, а если износится подушка та что возле КПП, то и выбивать скорость может. То тут явные факты на лицо, нужно в строчном порядке нужно покупать комплект новых опор и приступать к замене.

Имея под рукой набор ключей, домкрат и смотровую яму в принципе поменять можно и самостоятельно без особых навыков, хотя встречаются случаи где процедура по замене опор двигателя весьма занятное дело.

Следить за состоянием резинометаллических опор несложно: нужно просто проверять целостность резиновой прокладки и регулярно удалять с нее грязь и масло, подтягивать болты крепления.

Если автомобиль оборудован гидравлическими опорами, для их тестирования необходимо открыть капот и завести двигатель. Далее необходимо проехать пару сантиметров вперед и назад. Если с опорами что-то не так, двигатель сместится с места при старте и вернется на место при остановке, что будет сопровождаться хорошо слышимыми звуками.

В не зависимости от того какие опорные подушки держат двигатель на вашем автомобиле, совет для всех общий. Не стоит резко рушать, давая тем самым максимальную нагрузку на опоры, пересекать выбоины и горбы на не больших скоростях, дабы колебания мотора были минимальными, а следовательно и вибрации нуждающиеся в поглощении опорами двигателя, будут не значительными.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Last update Вс, 29 Янв 2017 11pm

Как устроен и как работает автомобиль?

Дата Категория: Транспорт

Схема передачи энергии в автомобиле

Можно дать такое определение автомобилю: это механическое устройство, которое освобождает скрытую энергию бензина и, управляя освобожденной энергией, использует ее для вращения колес. Бензиновое топливо по очереди впрыскивается в каждый из цилиндров двигателя (рисунок выше), и там оно сгорает. Освобождающаяся при сгорании энергия двигает поршень цилиндра. Поршень идет вниз цилиндра как кулак, когда мы просовываем руку в рукав, и через коленчатый вал при помощи механизма сцепления передает, энергию в коробку передач.

После коробки передач энергия вращательного движения переходит на ведущий вал. Он вращается вместе с механизмом дифференциала. А дифференциал не только передает энергию ведущим колесным осям, установленным перпендикулярно ведущему валу, но и позволяет левому и правому колесу вращаться с разной скоростью, если это необходимо. Например, когда автомобиль движется на повороте.

Цикл работы двигателя внутреннего сгорания

Во время впуска топлива поршень идет вниз и в цилиндр втягивается смесь паров бензина и воздуха. Затем поршень поднимается — смесь сжимается. На свече зажигания появляется искра — топливная смесь воспламеняется, сгорает, — и высвободившаяся при сгорании энергия заставляет поршень идти вниз. В последнем, четвертом такте движения поршень снова поднимается и выталкивает отработавшие газы через выпускной клапан.

Образование горючей смеси

Схема зажигания

Акселератор помогает карбюратору приготовить нужное в данный момент количество топливной смеси, которая состоит из паров бензина и воздуха. Затем эта смесь втягивается в цилиндры и там воспламеняется при помощи свеч зажигания

Механизм управления двумя неодинаковыми движениями

Для того чтобы автомобиль мог плавно двигаться на поворотах, его колеса на внешней стороне колеи должны двигаться быстрее и проходить большее расстояние, чем колеса на внутренней стороне колеи. Такое возможно благодаря наличию в автомобиле механизма, который называется дифференциалом. Он представляет собой хитрый набор механических передач с зубчатыми колесами и шестеренками, которые соединяют ведущий вал с осями задних колес так, что каждое колесо может вращаться с нужной ему скоростью.

Так оказалось, что управлять каким-либо механизмом, не зная как он устроен, попросту невозможно. Предлагаю вашему вниманию ознакомиться с устройством автомобиля. В механику вдаваться не буду, а лишь расскажу общие принципы устройства. Заметка пишется как вводная для группы заметок об устройстве автомобиля.

Кузов

Кузов это та делать, на которой держатся все остальные детали. Кузова бывают трех конструкций:

В рамной конструкции все детали автомобиля держатся на раме, которая выглядит как две паралельных «рельсы» соединены поперечинами. Такая конструкция достаточно тяжелая, но при этом достаточно прочная. Рамная конструкция характерна для тяжелых грузовиков и джипов.

В несущей конструкции кузов выполнен в виде своеобразной «ванной», спереди к которой прикреплены две балки, которые называются лонжероны. На лонжеронах висит двигатель и подвеска — да в общем вся передняя часть. Внутри самой ванной расположен салон автомобиля. Вес при этом ниже, чем у рамной конструкции, но это в ущерб прочности.

В скелетной конструкции кузов сварен из своеобразных «косточек». При этом фактическая его прочность будет ниже, чем у несущей и рамной конструкции, однако при таком подходе у инженеров появляется простор для создания областей программируемой деформации. Еще одним преимуществом скелетной конструкции является малый вес, от которого в свою очередь зависит расход топлива. При достаточно серьезном ДТП кузов может повести гораздо раньше, чем несущую конструкцию и тем более рамную. Если кузов повело, машину уже не починить.

То, что было описано выше называется остовом кузова(фундамент, основание). К остову приварены различные дуги, на которые в последствии будут прикреплены двери, крылья и крыша. Так же к остову и лонжеронам крепится двигатель и подвеска автомобиля.

Подвеска

Как уже было написано ранее, подвеска колес крепится к остову кузова и лонжеронам. Общего правила крепления подвески не существует. Можно только выделить, что передняя подвеска крепится к лонжерону сверху и к подрамнику снизу, который в свою очередь прикреплен к остову кузова и лонжеронам. Передняя подвеска на современных автомобилях, как правило, имеет рычажный тип, тоесть с одной стороны крепится к кузову через специальные резиновые детали, которые именуются сайлент блоки. Как понятно из названия, задачей сайлент блока является снижение уровня шума при работе подвески. Сайлент блок похож на цилиндт, в центре которого просверлено отверстие и вставлена металлическая втулка. Именно эту втулки и крепят к кузову. Снаружи же сайлент блок обнимает кольцом ухо рычага. Таким образом толстый слой резины становится посредником между кузовом и повеской. С другой стороны рычагов находится шаровый наконечник. Похож он на чупачупс, который вставили в полусферу с отверстием для палочки, а с другой стороны затянули другой полусферой. В итоге «чупачупс» оказался внутри сферы, из которой торчит только палочка. Понятно, что двигая шарик за палочку, он будет крутиться. На конце палочки нарезана резьба, которой рычаг притягивают к стойке или поворотному кулаку. К стойке же или поворотному кулаку крепится колесо и тормозная система.

Задняя подвеска бывает зависимая(в этом случае задние колеса очень плотно друг с другом связаны и совершают похожие движения по вертикали), полузависимая(в таком случае связь между колесами не так сильна и они в определенных пределах могут двигаться независимо друг от друга) и независимая(как понятно из названия, задние колеса никак не связаны друг с другом и могут совершать несинхронные движения). Однако даже самую сильную независимость сглаживает специальная деталь — стабилизатор. Его задачей является синхронизация колес в случае кренов. Если машина начала кренииться налево, при этом левое колесо уходит глубже в арку, а стабилизатор тащит туда же правое колесо, что препятствует крену и дальнейшему перевороту автомобиля. Стабилизаторы ставятся на передние подвески, а так же на задние подвески, если задняя подвеска независимая. Это был стабилизатор крена. Есть так же поперечные и продольные стабилизаторы, задачей которых является удерживать ось в продольном или поперечном положении(другими словами, чтобы сразу пара колес не пыталась сдвинуться вперед или в бок относительно кузова).

Передние и задние колеса упираются сверху в пружины (пружины могут быть или обычные спиральные или ряд пластинок, именуемый ресорами, или эластичные пластинки, которые работают на скручивания, называемые торсионами ), которые создают мягкость автомобиля. В противовес пружинам, чтобы предотвратить их раскачивание и резкое проседания в глубоких кочках ставятся амортизаторы. Задача амортизатора не дать раскачаться колесу, а так же ограничить резкость вертикальных движений.

Двигатель

Если рассказывать примитивно, то двигатель устроен просто. Есть ряд поршней которые то поднимаются то опускаются. При этом они прикреплены к валу(грубо говоря оси) хитрой коленчатой формы. При взрыве топлива внутри камеры сгорания, когда поршень обязательно находится в самой верхней точки своей траектории, воздух начинает расширяться и таким образом толкает поршень вниз, а поршень при этом крутит свой коленчатый вал. Вот и весь двигатель)

К коленчатому валу прикрепляется большая тяжелая шестеренка, которая называется маховик. На самом деле это диск, по краю которого расположены зубцы. Потому он и похож на шестеренку. Сам маховик нужен для того, чтобы сохранять энергию вращения двигателя между взрывами в камере сгорания. А зубцы нужны для того, чтобы электромотор (стартер) в момент запуска двигателя мог расркутить маховик и дать начало серии взрывов внутри камеры сгорания. Как только двигатель начинает крутиться быстро, стартер отключается.

Трансмиссия

Вот и двигатель у нас крутится, но диапазон оборотов двигателя достаточно ограничен, ровно как и его мощность, поэтому, чтобы разогнать автомобиль, необходимо сначала сделать упор на силе, передаваемой колесам, а потом на скорости. Вот тут коробка передач и пригождается. Вспомните курс физики, когда маленькая шестеренка крутила большую. Приложив к маленькой шестеренке диаметром 1 сантиметр силу 1 килограмм, и передавая эту силу на шестеренку диаметром 5 сантиметров, на валу(оси) большой шестеренки мы получил силу 5 килограмм(расчеты и цифры взяты грубо приблизительно, чтобы показать порядки). Можно еще сказать что передаточное число равно 1/5. Это будет первая передача. Однако на первой передаче на один оборот маленькой шестеренки будет приходиться примерно 1/15 оборота большой. Тоесть крутим ось второй шестеренки медленно но сильно. Первая шестеренка, как уже можно догадаться это условно наш маховик. Но маховик же большой, куда еще больше шестеренку то — спросите вы. Да. Я уже говорил, что маховик служил лишь для сохранения энергии вращения двигателя. Однако у него есть еще одна функция. К нему прижимается диск сцепления, в который вставлена как раз ось маленькой шетеренки. Эта ось называется первичный вал. Ось второй шестеренки это вторичный вал. На вторичном валу находится несколько шестеренок разного размера. Это и есть вторые шестеренки. Разным размер нужен для разных передаточных чисел и для управления соотношением сила/скорость. Переключая передачи, маленкая шестеренка переходит с одной шестеренки вторичного вала на другую. Чем меньше вторая шестеренка, тем выше передача(так как выше передаточное число). Вторичный вал жестко сцеплен с колесами. Однако в повороте внешние колеса проходят большее расстояние, чем внутренние. Если левые и правые колеса будут сидеть на одной шесткой оси, в повороте будет повыенный износ резины, а так же снижена управляемость автомобиля. Чтобы этого избежать, в цепь между колесами и коробкой передач включен специальный механизм, именуемый дифференциал. Дифференциал передает вращение двигателя на то колесо, которое легче крутить, в итоге внешнее колесо будет вращаться быстрее, чем внутреннее. Кстати, благодаря дифференциалу, достаточно заехать в глубокую ямку одним ведущим колесом можно в принципе лишиться возможности передвигаться, так как проще всего буде крутить то колесо, которое висит, а все остальные будут стоять на месте. Чтобы этого избежать, инженеры придумали блокировку дифференциала, или другими словами жесткое соединение левого и правого колес одной оси. Если машина полноприводная, то между осями так же есть дифференциал, но логика его работы несколько сложнее и у всех машин разнится. Однако если вывесить одно колесо полноприводного автомобиля, можно так же лишься возможности двигаться и тут так же может пригодиться блокировка меж осевого дифференциала.

Ну и осталось по трансмиссии рассмотреть только способ передать вращение с дифференциала на колеса. Колеса на ямках прыгают, а ось должа передавать вращение жестко. Для этого ось разделили на приводные валы(по сути это круглая палка), на концах которой находятся детали, называемые гранаты(справедливо для передних ведущих колес и задних колес с независимой подвеской). Граната это скорее сленг, правильное же название трипоид или шрус. Это два разных узла. Принцип работы одинаков(два цилиндра один внутри другого), но у трипоида между цилиндрами находятся ролики(или роликовые подшипники), а у ШРУС(шаровая равных угловых скоростей) шарики. У шрус больший угол поворота по сравнению с трипоидом, поэтому как правило трипоиды ставят с внутренней стороны оси или на задних колесах (если они не подруливают и имеют небольшой диапазон вертикальных колебаний). Трипоиды более надежны, но имеют бОльшие ограничения по сравнению со шрусом.

Вот такой автомобиль уже условно может ехать. Если есть вопросы — не стесняйтесь, задавайте.
