Установка манипулятора на б/у грузовики по новым правилам в 2021 году
Установка манипулятора на б/у грузовики по новым правилам в 2021 году 13.04.2021 09:51
В связи с вступлением с 1.07.2021 г. нового ГОСТ 33670 стала появляться информация, что установка манипулятора на б/у грузовой автомобиль станет невозможна. Правда ли это?
Сразу успокоим владельцев подержанных грузовиков – установить манипулятор будет можно и после 1 июля, кроме вариантов грузового автомобиля с правым рулем. Причем даже если речь идет не об установке КМУ, а о постановке на учет грузового автомобиля с манипулятором с правым рулем. Поэтому вступление в силу указанного ГОСТа ударит по тем, кто импортирует из Японии б/у манипуляторы вместе с шасси, поскольку такой вид спецтехники будет невозможно поставить на учет в России.
Переоборудовать любой грузовой автомобиль в манипулятор может стать дороже с 1 июля 2021 г.
С 1.02.2021 г. вступило в силу Постановление правительства «Об утверждении правил внесения изменений в конструкцию находящихся в эксплуатации колесных транспортных средств», согласно которому переоборудование автомобиля запрещается, если
С июля текущего года вступит в силу ГОСТ 33670 «Автомобильные транспортные средства единичные. Методы экспертизы и испытаний для проведения оценки соответствия», что фактически будет означать невозможность установки КМУ на грузовой автомобиль без прохождения экспертизы в специальной лаборатории. Очевидно, что это приведет к увеличению общей стоимости монтажа манипулятора на шасси, если учитывать процесс оформления документов.
Установите манипулятор на ваш грузовик до 1.07.2021 г.
Если вы планировали монтаж манипулятора на свой грузовой автомобиль, то самое время сделать это до первого июля, тем более, что Крантраксервис предлагает как собственно услугу установки КМУ с подготовкой документов для перерегистрации в ГИБДД, так и возможность выбрать и купить б/у кран-манипулятор японских производителей.
Регистрация кран-манипуляторной установки
Регистрация кран-манипуляторной установки
Функционал обычного грузового автомобиля можно значительно расширить благодаря монтажу компактной кран-манипуляторной установки, или КМУ. Тогда к опции транспортного средства по перевозке грузов добавляется их погрузка/выгрузка, а также монтаж. Это дает возможность использовать грузовик для более широкого круга работ, а значит, с большей прибыльностью.
Техническое переоснащение грузового автомобиля и документальное оформление КМУ предполагает обязательную регистрацию в государственных органах. Данная статья посвящена правовому аспекту установки манипулятора на автомобиль.
Общие понятия об оборудовании
Кран-манипулятор – это категория оборудования, предназначенного для перемещения габаритных, тяжелых предметов путем их подъема или спуска. Конструкция агрегата довольно сложная; предполагает наличие станины, выносной стрелы (одной или больше), колонны, поворотного механизма, опорного устройства, дополнительных выносных опор и рычагов управления. В основе действия механизма лежат гидравлические процессы.
Переоборудование в манипулятор чаще всего происходит с грузовыми автомобилями. Монтаж крановой установки дает возможность сэкономить на привлечении дополнительной спецтехники для разгрузки, ускорить погрузочные работы, увеличить габариты перевозимых предметов. Это позволяет эксплуатировать переоснащенный грузовик экономически более выгодно.
Поскольку кран-манипуляторная установка является дополнительным оборудованием, которого авто изначально не имело, возникает необходимость фиксации изменений и оформления транспортного средства (ТС) по новой.
Основания для регистрации
Техрегламент «О безопасности колесных транспортных средств» представляет крановую установку как компонент, который прямо влияет на безопасность транспортного средства. По умолчанию манипулятор на автомобиле запрещен. Чтобы переоборудованный автомобиль привести в соответствие к требованиям закона и зарегистрировать КМУ, необходимо получить экспертную оценку. Она выдается компетентным органом, которым выступает комиссия при Государственной инспекции безопасности дорожного движения или другая ведомственная организация.
Сама процедура регламентируется ГОСТом 33670-2015. Стоит учитывать, что, оформив один раз ТС повторных процедур проводить не нужно. Действие экспертного заключения и новых документов на авто распространяется на всю территорию Таможенного Союза.
Обращаем Ваше внимание, что с 01 июля 2021 года вступили в силу изменения ГОСТ 33670. Они предполагают определенные ограничения при регистрации установки манипуляторов на грузовые автомобили. Документ запрещает установку крана-манипулятора на грузовые автомобили с правосторонним рулевым управлением. Поставить на учет такой автомобиль вы не сможете. Это ограничение распространяется и на импортируемые из Японии грузовики с кран-манипуляторными установками и правым расположением руля.
Сам процесс постановки на учет после 01.07.2021 стал дороже. Это вызвано требованием фотофиксации всех проведенных изменений и замера характеристик транспортного средства с указанием даты и времени проведения проверки.
В соответствии с постановлением Правительства РФ от 26.12.2019 года с 01 февраля 2021 года также вступило в силу требование Правил внесения изменений в конструкцию находящихся в эксплуатации колесных транспортных средств и осуществления последующей проверки выполнения требований технического регламента Таможенного союза «О безопасности колесных транспортных средств» о необходимости наличия заключения предварительной технической экспертизы транспортного средства в реестре. Отсутствие такого заключения в реестре является предпосылкой для отказа в выдаче разрешения на внесение изменений в конструкцию автомобиля. Внесение документов в реестр и нестабильная работа последнего увеличили продолжительность процедуры оформления.
Этапы регистрации крана-манипулятора в ГИБДД
Внесению данных в паспортную документацию к транспортному средству предшествует длительная подготовка и сбор предусмотренных законодательством свидетельств, справок. Регистрация КМУ в ГИБДД для личного использования определена вышеуказанным ГОСТом и предполагает выполнение собственником авто нескольких обязательных этапов:
Когда инспектор технического отдела ГИБДД выдает свидетельство соответствия конструкции ТС и ставит отметку в паспорте автомобиля, процедуру можно считать успешно завершенной. С этого момента автомобиль с установленным краном-манипулятором можно использовать по назначению легально.
Получение заключения экспертов
Регистрация крана-манипулятора начинается с обращения в сертифицированную лабораторию, специалисты которой проводят тщательный осмотр и тестирование автомобиля по различным параметрам. Собственник автомобиля вначале указывает место на ТС, куда планируется монтировать КМУ: на надрамник за кабиной, на задний свес, на полуприцеп, на крышу и так далее. Инспекторы изучают технические способности автомобиля – выдержит ли рама дополнительную нагрузку, не повлечет ли установка КМУ потери баланса или других неприятных, или даже опасных, последствий. На основании осмотра специалистами выдается заключения и рекомендации по модификации – добавление выносных опор, укрепление рамы, шасси и прочее.
Процедуры в ГИБДД
Отказ в разрешении можно получить, если:
Регистрация манипулятора в Ростехнадзоре
Федеральная служба по экологическому, технологическому и атомному надзору, как и ГИБДД, является контролирующим органом власти, однако ее полномочия находятся в другой правовой плоскости. Служба отвечает за проведения контроля соблюдения норм закона, в том числе на производственных объектах с использованием манипуляторов.
Какие КМУ подлежат регистрации в Ростехнадзоре? Эта процедура обязательна для всех видов автомобильных КМУ, используемых в производственных целях. Исключения касаются только трёх категорий. Первая – учебные агрегаты, вторая – стационарные краны на фундаменте и третья – установленные на различные транспортные средства КМУ грузоподъемностью до 1000 кг.
Ответственность за нарушения
Если манипулятор не вписан в ПТС или установлен с нарушением регламента или государственного стандарта, владельцу такого устройства грозит административная ответственность в виде штрафа в размере 500 рублей для физ. лиц и 30 000 руб. – для юридических. Инспектор ГИБДД также выдает предписание на устранение нарушения в течение 10 дней. Если владелец транспортного средства с краном не выполняет требования, то авто будет снято с учета и определено на штраф-площадку. Поэтому лучше сразу узаконить крановую установку, а не рисковать своим имуществом и безопасностью окружающих.
Новые планы по манипуляторам. Это интересно!
Приветствую драйвовчане и все небезразличные.
Как я писал ранее, планирую на этот Тягач поставить КМУ 7т, но, пока планы немного поменялись.
Напишу о своих текущих делах и планах по манипуляторам.
Сейчас делаю 3 манипулятора на базе других машин.

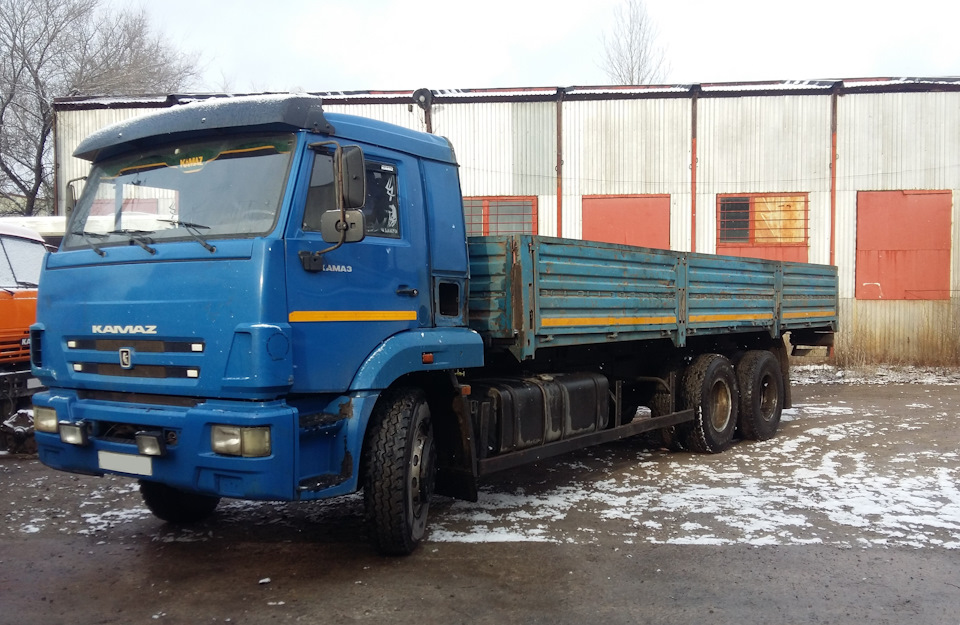

Сначала купил КамАЗ 65117 2012 с Cummins ISBE300 Евро 3 (полностью аналогичен тягачу 65116 кроме базы и кузова)
Машина вроде бы живая, но требует косметики по кабине, а кузов вообще можно на металлом сдать.
Планировал установить на неё 7т КМУ, но потом планы поменялись и решил ставить 3т КМУ.
В итоге решил поставить Tadano Super z365 на усиленных квадратных лапах.

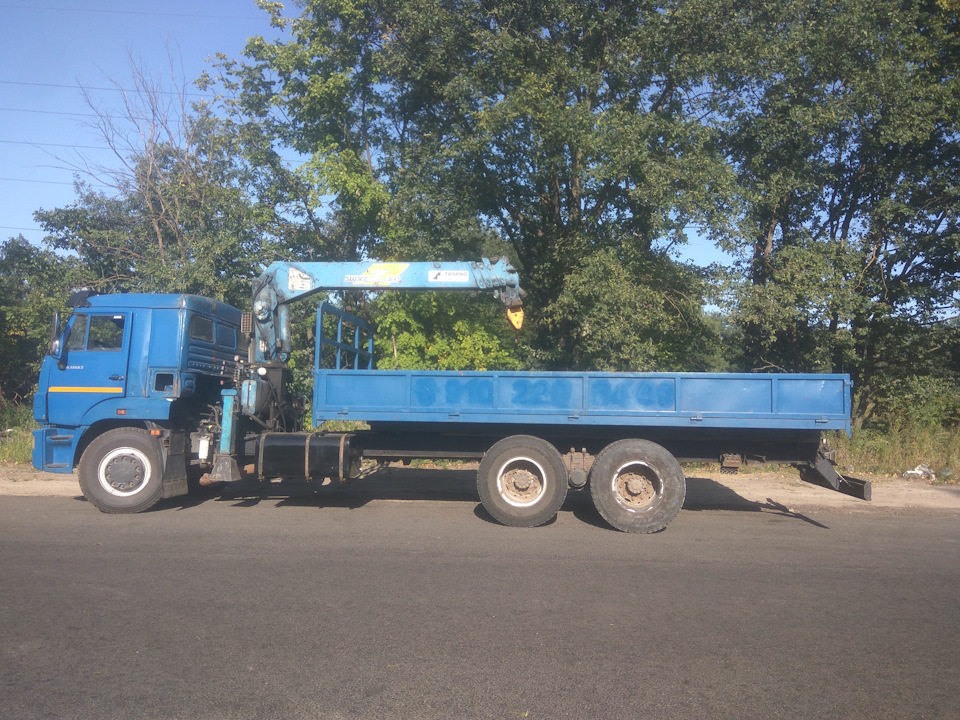

Кузов временно поставил 6м (удачно прикупил в Белгороде для другой машины) и зарегистрировал КМУ в ГИБДД. Сейчас авто выглядит так:
Собственно осталось сделать полное ТО и устранить сопли, сдвинуть КМУ ближе к кабине и переделать надрамник и самое глобальное – заменить кузов. Тут 3 варианта:
1. Установить штатный от 65117 с укорачиванием длины (штатный 7,8м).
2. Установить от МАЗа 6312 стальной почти новый или алюминиевый БУ без изменения длины (7.3м).
3. Сделать и установить самодельный кузов.
В будущем планирую 3ий вариант, но пока нет условий для его изготовления – планирую применить 2ой вариант – кузов от 6312 7.3м. из проблем по установке – на МАЗе уже надрамник, придётся его полностью переделать. Зато цена адекватная – 35-50тр за практически новый кузов, правда ехать за ним больше 300км в одну сторону… Или всё-таки БУ от 65117, вроде как 1 вариант наклёвывается…
В общем, надеюсь в октябре машина будет полностью готова к работе.
Далее о второй машине. Решил, что имея с 10 авто нужно иметь хотя бы один вездеход. Рассматривал варианты от Евро 2, но хотелось бы купить не ниже Евро 3. В итоге нашёл компромиссный вариант: официально Евро 3 2009, по факту заводской Евро 2…

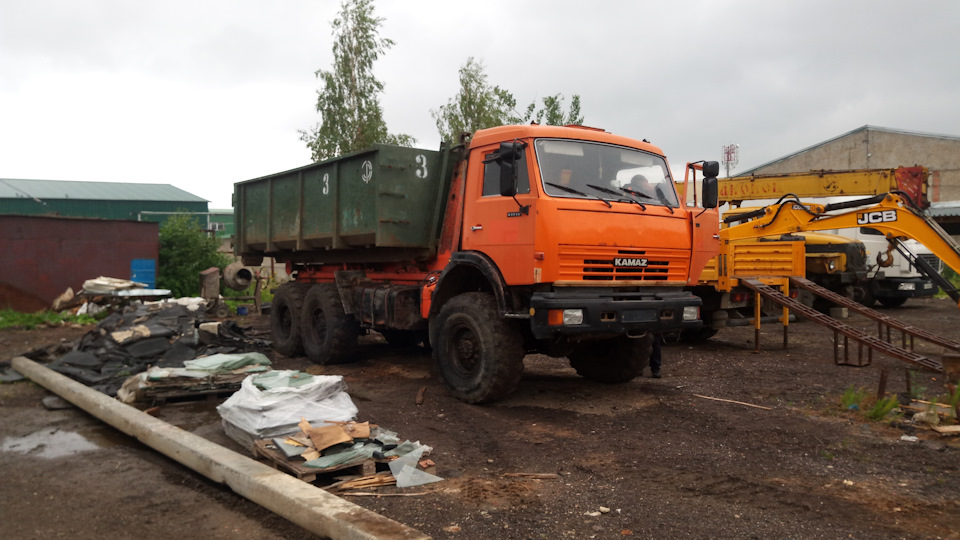

Раньше он был с крюковой мультилифтовой установкой, т.е. бункеровоз. Теперь будет с КМУ.

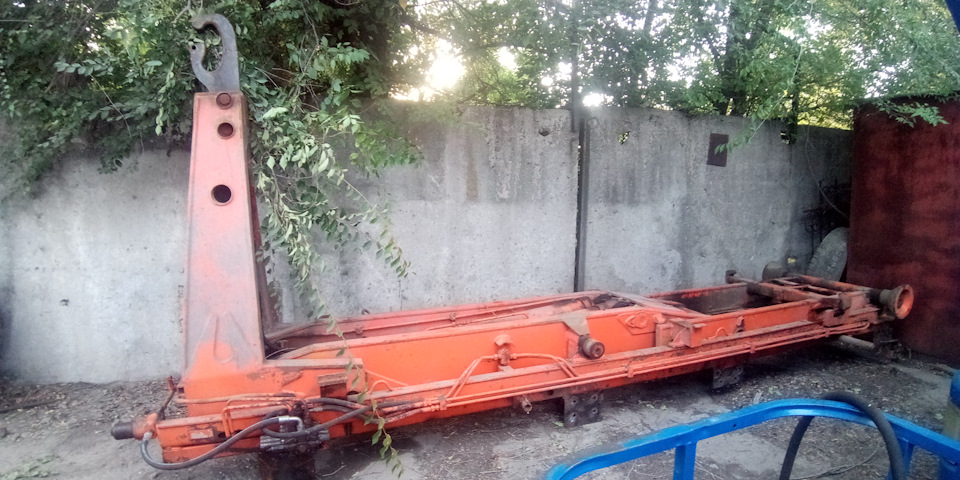

Кстати, если кому интересно полностью рабочая мультилифтовая установка продаётся:-)
Сначала планировал ставить кузов, который сейчас стоит на 65117, но теперь появились другие мысли, скорее всего возьму от КамАЗ 53215 Манипулятор №1 Z364.
В общем, также планирую в октябре сделать эту машину, останется заменить шины и навести лоск. Кстати, т.к. фактически эта машина Евро 2, а значит нет обвеса и железная панель в салоне, то планирую поставить обвес (Евро 4 или Евро 3 рестайлинг) и пластиковую панель, которую покупал ещё для 53215.
Ну и немного не про КамАЗы. Бывает случаи, когда нужно перевезти 1-4 тонны груз, пусть и габаритный. Гонять КамАЗ нерентабельно, я это понимаю и открыто говорю заказчикам. Для этих целей решил сделать манипулятор на базе Валдая. Концепцию прорабатывал весьма серьёзно, в итоге планируется так: Валдай 33104, установка КМУ 3т на эвакуаторных лапах + кузов 5м.

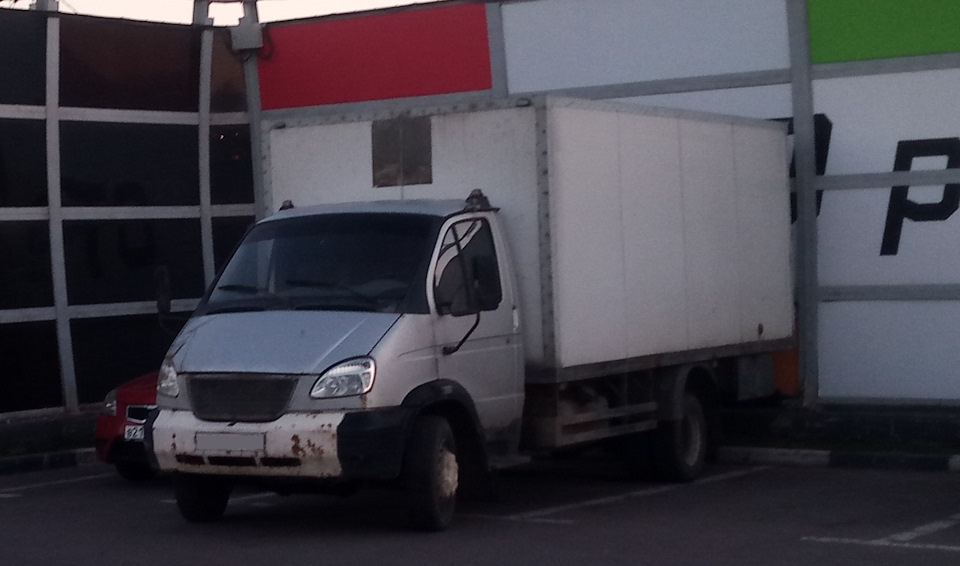

В итоге взял фургон 5м 2008г. Евро 3.
Вроде как живой, пока поменял шины, в ближайшее время поставим ПГУ на сцепление (Думаю поставить от Фотона). Далее снимать фургон, удлинять задний свес на 1м, ставить 3т КМУ, скорее всего опять же от КамАЗ 53215 Манипулятор №1 Z364. И искать 5м кузов. В Нижнем Новгороде ценнники адекватные, но доставка стоит как кузов, похоже придётся самим туда ехать… Никому случаем из местных практически новый кузов на Газель/Валдай не нужно? Там выбор большой и ценники адекватные. После установки и регистрации изменений планирую также навести лоск и… Сделать его Валдай Бизнес, т.е. в салоне он будет как Газель Бизнес с классной немецкой панелью приборов и обшивок дверей! Из косяков установки видится только размеры печки от бизнеса, которая может упереться в кожух Д245… Но, думаю, решу вопрос. И надо педаль газа переделать, там электронная, но какая-то неудобная. Гнал его сам из МСК, устали обе ноги… или хотя бы круиз контроль поставить, чтобы по трассе на газ можно было бы не нажимать:)

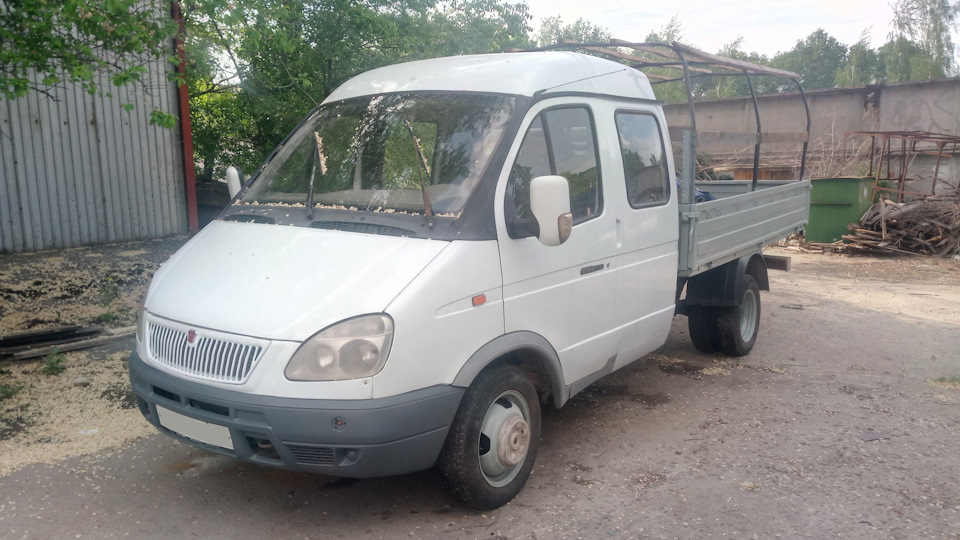

Ну и в завершении ещё прикупили Газель Фермер 2006г. Кабина свежеокрашенная, но руки, время и деньги приложить надо.
По докам должен быть ЗМЗ 405.2, но сейчас стоит ЗМЗ406.2
Планирую свапнуть обратно 405, ну и доделать его, т.к. у предыдущего хозяина те самые силы, время и деньги закончились. Также думаю установить туда ГУР и панель от Бизнеса, ну и в салоне порядок навести.
В общем, пока такие дела, если кому интересно могу пока начать БЖ какой-то из машины. В будущем, планирую добавить все, но пока разорваться не могу. Если что пишите в комментариях.
Какие документы нужны для манипулятора
Пожалуй, самой востребованной техникой на сегодняшний день является грузовой автомобиль с установленным на него крано-манипуляторным устройством (КМУ).
Причины просты – такая машина отличается завидной проходимостью и грузоподъемностью, может осуществить и погрузо-разгрузочные работы, и грузоперевозки. Кроме того, установленный на шасси кран позволяет сократить расходы на аренду дополнительной техники и наем рабочей силы.
Повышенный спрос на автомобили с манипулятором диктует новые требования к разрешительной документации на подобные устройства и квалификации водителей спецтехники.
Какими же знаниями должен обладать специалист, управляющий автомобилем с краном? Какие документы необходимы для эксплуатации КМУ? Чтобы получить ответы на эти вопросы, нужно изучить соответствующие инструкции.
Требования к водителям грузовиков с КМУ
Деятельность машиниста манипулятора ответственная и тяжелая, поэтому и требования к нему достаточно высоки. Устроиться в крупную, развивающуюся компанию удается только квалифицированным специалистам.
удостоверение крановщика
Машинист такого транспортного средства должен иметь:
Очень подробно и понятно все требования прописаны в типовой инструкции для крановщиков и водителей самоходных кранов, утвержденной Госгортехнадзором.
В соответствии с ней к сотрудникам, управляющим самоходными кранами, предъявляется ряд требований.
Кроме перечисленного, компании часто предъявляют особые требования к профессиональным и личным качествам будущего оператора манипулятора:
Однако получить престижную должность, несмотря на внушительный список требований, все же возможно. Главное – дать понять нанимателям, что вы именно тот специалист, который им нужен. И обратите внимание: получение документов, необходимых для работы, может занять до 1 месяца.
Регистрация КМУ в органах Ростехнадзора
Для работы на автомобиле с краном-манипулятором необходимо иметь следующие бумаги:
Кран на базе грузового автомобиля необходимо зарегистрировать в Ростехнадзоре как опасный производственный объект (ОПО). Обратите внимание: манипулятор грузоподъемностью до 1 тонны и грузовым моментом 4 тонны, а также кран для учебных целей регистрировать не нужно.
Теперь необходимо приготовить документы для подачи в Гостехнадзор. Сначала подаем первичные бумаги.
Приказы о назначении:
Сдав все нужные бумаги, вы получите формы положений и приказов, которые необходимо заполнить с помощью инспектора Ростехнадзора, закрепленного за вашей организацией. Все заполненные документы подаются в канцелярию Ростехнадзора.
Когда у вас на руках будут все разрешительные документы, необходимо составить письмо в Ростехнадзор, чтобы вам выделили инспектора для пуска манипулятора в дело.
О планируемом начале эксплуатации КМУ необходимо уведомить не менее чем за 5 рабочих дней. Инспектор выдает разрешение на основании проведенных испытаний на предприятии-изготовителе или же технического освидетельствования, проведенного собственником манипулятора. Перед подписанием разрешения устройство еще раз осматривается и проверяется на территории владельца, сверяются предоставленные бумаги и оценивается уровень технического обслуживания установки.
Процедуру регистрации автотехники придется повторить в случае:
Основы безопасной работы
Для безопасной работы на крано-манипуляторных устройствах необходимо соблюдать простые правила. Все служащие, взаимодействующие с КМУ, должны пройти инструктаж по технике безопасности труда и пожарной безопасности:
Важно! Чтобы оборудование было задействовано в погрузочно-разгрузочной деятельности только в исправном состоянии.
К эксплуатации допускаются только лица, имеющие соответствующую квалификацию, навыки управления и прошедшие инструктаж по технике безопасности. Все работы должны быть согласованы, масса перевозимого груза не должна превышать грузоподъемность манипулятора и шасси.
Для безопасного ведения деятельности необходимо:
Нужно ли регистрировать манипулятор в Ростехнадзоре
Кран-манипулятор – разновидность крана стрелкового типа, служащая для проведения строительных работ, транспортировки грузов, проведения демонтажно-монтажных работ. Конструкция крана-манипулятора состоит из краноманипулятрной установки (КМУ), монтируемой на транспортное средство либо на фундамент. Грузоподъемность КМУ составляет от 100 кг до 30 тонн.
Какие манипуляторы не подлежат регистрации
Площадки, где используются подъемных механизмы и сооружения, относятся к объектам повышенной опасности. Правила эксплуатации КМУ на таких площадках регламентируются ФНП «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения».
Согласно п. 147 ФНП, не нуждаются в регистрации следующие типы крановой техники:
Манипуляторы, обладающие большей грузоподъемностью или грузовым моментом, подлежат обязательной постановке на учет: например, КМУ с грузоподъемностью 3 тонны должна быть обязательно зарегистрирована в местном отделении РосТехНадзора.
Управлять краном-манипулятором могут только лица, имеющие удостоверение категории С. Если установка смонтирована на автомобиле с прицепом, водителю потребуется удостоверение категории E.
Что нужно для прохождения регистрационной процедуры
Если кран-манипулятор попадает в категорию техники, нуждающейся в регистрации, для постановки его на учет необходимо:
Регистрировать такую технику имеют право только ИП или юридические лица.
