Двигатель 2JZ-FSE
Двигатель 2JZ-FSE представляет собой последнее звено в линейке развития JZ двигателей для автомобилей Тайота. В качестве основы для проектирования и разработки этого двигателя взяли модель 2JZ-GE, но кроме этого он собрал в себе лучшие качества и других двигателей серии JZ. Датой начала активной сборки двигателей 2JZ-FSE и установки их на автомобили Toyota, можно считать 2000 год.
Особенности и положительные качества
Справедливо будет сказать, что данная модель является модификацией. К примеру, от двигателя 1JZ-FSE, имеющего название D4, 2JZ-FSE унаследовал непосредственный впрыск топлива, с увеличенным рабочим объемом и значительно большей степенью сжатия, которая в новой модели составила 11,3:1. Что касается мощности, то она значительна выросла, по-сравнению с родным двигателем 2JZ-GE. Кроме того, значительно уменьшился расход топлива, а также повысилась экологичность данной модели за счет того, что уменьшилось количество вредных выбросов в атмосферу. Что касается вредных выбросов модели 2JZ-FSE, нужно отметить грамотный подход инженеров-проектировщиков, которые реализовали это в инновационной технологии непосредственного впрыска без потери мощности, чего не было в предыдущих моделях. Большая мощность в 217 л.с несомненно позволила потребителю ощутить настоящий драйв и мгновенный прирост скорости, который поддерживается высоким крутящим моментом в 294 Н м.
Недостатки двигателя toyota 2JZ-FSE
Об этом свидетельствуют не только официальные признания разработчиков, но и многочисленные отзывы и жалобы потребителей. Среди других недочетов, по мнению потребителей, можно выделить большой расход бензина, небольшие подергивания автомобиля на малых оборотах.
Что касается недоработок данного двигателя, то их большую часть исправил производитель, предлагая своим клиентам бесплатное ТО. Остальные недостатки либо несущественны, либо легко решаются обладателем во время эксплуатации.
И чуть-чуть о 2JZ
Модификации двигателя Toyota 2JZ
1. 2JZ-FSE D4 — двигатель 2JZ с непосредственным впрыском, аналог 1JZ-FSE, степень сжатия 11.3, мощность 217 л.с.Вышел в 2000-ом году и производился до 2007 г.
2. 2JZ-GE — атмо 2JZ, первая вариация ( версии 2JZ-FE в серии не было), впускавшаяся до 1997 года, имела степень сжатия 10.5, мощность, в зависимости от настройки, 220-230 коней. После модернизации появилась VVTi, 3 катушки зажигания, соответственно, другая прошивка и прочие мелочи. Мощность осталась на прежнем уровне.
3. 2JZ-GTE — спортивная турбо версия на базе 2JZ-GE, с турбинами CT20A, интеркулером, другими поршнями под степень сжатия 8.5, шатуны от GE, применялись распредвалы с подъемом 7.8 мм/8.4 мм, фаза 224/236 и давало это на выходе 280 л.с. и 432 Нм. На экспортных версиях использовались турбины CT12B, валы 8.25 мм /8.4 мм, фаза 233/236, форсунки 540 сс, вместо японских 430 сс и благодаря этому отдача достигла 321 л.с. и 441 Нм. В 1997 году 2JZ получил систему изменения фаз газораспределения VVTi, мощность осталась прежней, момент вырос до 451 Нм.
Неисправности и их причины
По части неисправностей, двигатель 2JZ аналогичен младшему брату 1JZ, так же после мойки заливает свечи, после чего мотор не заводится, троит, из-за VVTi и КХХ плавают обороты и прочее, весь список ТУТ.
В целом, если двс ухожен, то ездить будет долго, беспроблемно и успеет еще вам надоесть, главное лейте хорошее масло (5W-30). Ресурс у 2JZ, на практике, более 500 тыс. км, современные алюминиевые игрушки курят в сторонке.
Тюнинг двигателя Toyota2JZ-FSE/GE/GTE
Twin Turbo 2JZ / Single Turbo
О тюнинге двигателе 2JZ давно известно все и каждому, любая пожилая женщина, на лавочке у подъезда, сможет поведать о схемах доработки 2JZ-GTE, его преимуществах и недостатках относительно RB26DETT, что лучше 1JZ или 2JZ и прочее. Куда только не ставили этот мотор, в BMW, Волгу, даже Газель подобная участь не миновала. Действительно, 2 джейзет легендарный мотор c колоссальным запасом и 1000 лошадей здесь далеко не предел, но обо всем по порядку…
Тюнинговать овощные 2JZ-GE не слишком рационально, безусловно, распиленная голова на спортивных валах, со впуском-выпуском поедет, но бустапнутый GTE будет впереди, поэтому стоит ли? Можно турбануть, в продаже существуют турбо киты на 2JZ-GE, никто не мешает приобрести подобный, на базе Гарретта 30-тки со всем сопутствующим (придется повозится с установкой), поставить поршневую от GTE или толстую 3 мм прокладку ГБЦ, дроссельную заслонку 80 мм, форсунки 550 сс … 630 сс, насос Вальбро 255, настроить на Greddy E-Manage, и надуть около 450 л.с.
Как не крути, но самый адекватный и рациональный тюнинг 2JZ, это свап контрактного twin turbo 2JZ-GTE и последующая доработка изначально мощного мотора. Что сделать с GTE? Первый шаг здесь, конечно, бустап: большой интеркулер, большой радиатор, масляный кулер, холодный впуск, насос от американской Toyota Supra на 280 л/ч, форсунки сток или 550 сс, полный выхлоп на 3″, мозг Mines/Blitz, бустконтроллер, и все это позволит поднять давление до 1.2-1.3 бар, что обеспечит до 450 л.с. Тем кто трясется за расход топлива, лучше этого не делать и ездить на стоке, сохраните нервы.
Далее очередь турбин, ставим кит на Garrett GTX3582R, валы 264, насос Walbro 400 lph, форсунки 1000 cc, комп APEX’i Power FC и дуем до 750 коней.
Для дальнейшего движения нужно ставить кованые поршни, шатуны Carrillo, усиленные шпильки, дорабатывать головку, совмещать каналы, ставить распредвалы 272 … 280, выбирать интересующие киты, подбирать под них соответствующие форсунки и давить хоть 1500+ л.с. В итоге телега поедет на все деньги, но и денег будет вложено немало.
Двигатель Toyota 2JZ-FSE
3.0-литровый двигатель Тойота 2JZ-FSE выпускался с 1999 по 2007 годы на заводе Tahara Plant в Японии и ставился только на задне и полно приводные модели с автоматической коробкой. Выделялся силовой агрегат прежде всего фирменной системой прямого впрыска топлива D4.
В семейство JZ также входят двс: 1JZ‑GE, 1JZ‑GTE, 1JZ‑FSE, 2JZ‑GE и 2JZ‑GTE.
Технические характеристики мотора Toyota 2JZ-FSE 3.0 литра
Мануал для агрегатов JZ вы можете скачать здесь
Руководство по системе впрыска D4 выложено тут
Много полезных материалов собрано на TourerV.ru
Расход топлива 2JZ-FSE VVT-i
На примере Toyota Brevis 2005 года с автоматической коробкой переключения передач:
Аналогичные двигатели других производителей:
На какие автомобили ставили двигатель 2JZ-FSE
Недостатки, поломки и проблемы Тойота 2JZ-FSE
Чаще всего владельцев беспокоят компоненты системы прямого впрыска
Еще этот двигатель очень мерзлячий, боится влаги и любит заливать свечи
Надежность водяной помпы и фазорегулятора типа VVT-i довольно низкая
Причина троения силового агрегата обычно в одной из катушек зажигания
Обороты мотора плавают в основном из-за глюков РХХ и грязи на дросселе
Видео от том, как на таком двигателе заменить клапанную крышку
Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.
Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.
Полная экскурсия по моделям двигателя JZ
Полная экскурсия по моделям двигателя JZ — узнай все про свой или подбери себе тот который больше нравится!
Двигатели 1JZ выпускались с 1990-го по 2007-й год (в последний раз устанавливался на Toyota Mark II Wagon BLIT). Рабочий объем цилиндров составляет 2,5 л (2492 куб. см). Диаметр цилиндров 86 мм, а ход поршня 71,5 мм. Газораспределительный механизм приводится в действие зубчатым ремнем, общее количество клапанов 24, т.е. по 4 на цилиндр.
Тех. характеристики
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 2,5 л(2492)
Мощность, л.с.(Н · м) 200(250)
Система впрыска Распределенная
Система зажигания Трамблер / DIS-3
1JZ-GE это не турбированная версия 1JZ. Мощность двигателя составляет 200 л.с. при 6000 оборотах в минуту и 250 Н · м при 4000 оборотах в минуту. Степень сжатия составляет 10:1. Он оснащался двухступенчатым впускным коллектором. Как и все двигатели серии JZ 1JZ-GE предназначен для продольной установки на заднеприводные автомобили. Двигатель комплектовался только 4-х ступенчатым автоматом.
Тех. характеристики
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 2,5 л(2492)
Мощность, л.с.(Н · м) 280(363)
Тип турбины CT12/CT15B
Система впрыска Распределенная
Система зажигания Трамблер / DIS-3
Двигатель 1JZ-GTE является турбированной версией 1JZ. На него устанавливались два турбокомпрессора CT12A расположенных параллельно. Физическая степень сжатия составляет 8,5:1. Такая доработка двигателя привела к увеличению мощности на 80 л.с. относительно атмосферного 1JZ-GE и составила 280 л.с. при 6200 оборотах в минуту и 363 Н · м при 4800 оборотах в минуту. Диаметр цилиндров и ход поршня соответствует двигателю 1JZ-GE и составляет 86 мм и 71,5 мм соответственно. Есть определенная вероятность, что в разработке двигателя, а именно головки блока цилиндров принимала участие фирма Yamaha, о чем свидетельствуют соответствующие надписи на некоторых деталях ГБЦ. В 1991-м году двигатель был установлен на новую модель Toyota Soarer GT.
Существовало несколько поколений двигателей 1JZ-GTE. В первом поколении наблюдались проблемы с керамическими дисками турбин, которые имели склонность к расслоению на высоких оборотах двигателя и температурных условий эксплуатации. Еще одной особенностью ранних 1JZ-GTE являлась неисправность одностороннего клапана на головке, это приводило к тому, что часть картерных газов попадали во впускной коллектор, что негативно сказывалось на мощности двигателя. На стороне выпускного коллектора приличное количество паров масла поступает в турбины, что в свою очередь вызывает преждевременный износ уплотнений. Все эти недостатки во втором поколении двигателя были признаны Toyota официально и двигатель был отозван на доработку, но только в Японии. Решение проблемы простое — производится замена клапана PCV.
Третье поколение 1JZ-GTE было введено на рынок в 1996-м году. Это все тот же двух с половиной литровый двигатель с турбокомпрессором, но с фирменной архитектурой BEAMS, которая заключается в переработанной головке блока цилиндров, установкой новейшей в то время системы VVT-i с бесступенчатым изменением фаз газораспределения, изменением рубашки охлаждения для лучшего охлаждения цилиндров и новыми прокладками клапанов с покрытием нитрида титана для меньшего трения кулачков распределительных валов. Была изменена турбо установка с двух турбин CT12 на одну CT15B. Установка системы VVT-i и новой рубашки охлаждения позволило увеличить физическую степень сжатия с 8,5:1 до 9:1. Несмотря на то, что официальные данные мощности двигателя не изменились крутящий момент подрос на 20 Н · м до 379 Н · м при 2400 оборотах в минуту. Эти усовершенствования привели в увеличению топливной эффективности двигателя на 10%.
Двигатель устанавливался на автомобили:
Toyota Chaser / Cresta / Mark II Tourer V (JZX81, JZX90, JZX100, JZX110)
Toyota Soarer (JZZ30)
Toyota Supra MK III (JZA70, Япония)
Toyota Verossa
Toyota Crown (JZS170)
Toyota Mark II Blit
Тех. характеристики
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 2,5 л(2492)
Мощность, л.с.(Н · м) 197(250)
Система впрыска Непосредственный D-4
Система зажигания Трамблер / DIS-3
В 2000-м году Toyota представила наименее признанного члена семьи 1JZ-FSE с непосредственным впрыском топлива. Toyota аргументирует появление таких двигателей их более высокой экологичностью и топливной экономичностью без потерь мощности относительно базовых моторов семейства.
В 2,5 литровом 1JZ-FSE установлен такой блок, как в обычном 1JZ-GE. Головка блока такая же. Впускная система спроектирована таким образом, чтоб при определенных условиях двигатель работал на сильно обедненной смеси от 20 до 40:1. В связи с чем расход топлива снижается на 20%(по Японским исследованиям в режиме 10/15 км./ч).
Мощность 1JZ-FSE с системой непосредственного впрыска D4 составляет 197 л.с. и 250 Н · м, 1JZ-FSE всегда оснащался автоматической коробкой передач.
Двигатель устанавливался на автомобили:
Toyota Mark II
Toyota Brevis
Toyota Progres
Toyota Verossa
Toyota Crown
Toyota Mark II Blit
Двигатели 2JZ выпускались с 1997-го года. Рабочий объем цилиндров всех модификаций составлял 3 л(2997 куб. см). Это были самые мощные двигатели серии JZ. Диаметр цилиндров и ход поршня образуют квадрат двигателя и составляют 86 мм. Газораспределительный механизм выполнен по схеме DOHC с двумя распределительными валами и четырьмя клапанами на цилиндр. С 1997-го года двигатели оснащались системой VVT-i.
Тех. характеристики
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 3 л(2997)
Мощность, л.с.(Н · м) 220(298)
Система впрыска Непосредственный D-4
Система зажигания Трамблер / DIS-3
Двигатель 2JZ-GE самый распространенный в из всех 2JZ. Трехлитровый «атмосферник» развивает 220 л.с. при 5800-6000 оборотах в минуту. Крутящий момент составляет 298 Н · м. при 4800 оборотах в минуту.
Двигатель оснащается последовательным впрыском топлива. Блок цилиндров произведен из чугуна и совмещен с алюминиевой головкой блока цилиндров. На первых версиях на него устанавливался обычный газораспределительный механизм схемы DOHC с четырьмя клапанами на цилиндр. Во втором поколении двигатель приобрел систему изменения фаз газораспределения VVT-i и систему зажигания DIS с одной катушкой на пару цилиндров.
Двигатель устанавливался на автомобили:
Toyota Altezza / Lexus IS 300
Toyota Aristo / Lexus GS 300
Toyota Crown / Toyota Crown Majesta
Toyota Mark II
Toyota Chaser
Toyota Cresta
Toyota Progres
Toyota Soarer / Lexus SC 300
Toyota Supra MK IV
Тех. характеристики
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 2,5 л(2492)
Мощность, л.с.(Н · м) 321(451)
Тип турбины CT20/CT12B
Система впрыска Распределенная
Система зажигания Трамблер / DIS-3
Это самый «заряженный» двигатель серии 2JZ. Он имеет шесть цилиндров с прямым расположением, два распределительных вала с ременным приводом от коленчатого вала, две турбины с интеркуллером. Блок двигателя изготовлен из чугуна, головка блока цилиндров алюминиевая и спроектирована TMC(Toyota Motor Corporation). 2JZ-GTE производился с 1991-го по 2002 год исключительно в Японии.
Это был ответ на Ниссановский двигатель RB26DETT, который добился успеха в ряде чемпионатов таких как FIA и N Touring Car.
Двигатель компоновался двумя коробками передач: автоматической для комфортной езды и спортивной.
АКПП 4-х ступенчатая Toyota A341E
МКПП 6-ти ступенчатая Toyota V160 и V161 разработанная совместно с Getrag.
Первоначально этот «заряженный» мотор установили на Toyota Aristo V(JZS147), а после на Toyota Supra RZ(JZA80).
При разработке Тойотой двигателя 2JZ-GTE за основу был взят 2JZ-GE. Основное отличие заключалось в установке турбокомпрессора с боковым интеркуллером. Блок цилиндров, коленчатый вал и шатуны были одинаковые. Имелось небольшое отличие в поршнях: у 2JZ-GTE в поршнях было сделано углубление для уменьшения физической степени сжатия и дополнительные масляные канавки для лучшего охлаждения поршней. В отличии от Aristo V и Suppra RZ на остальные модели автомобилей, такие как Aristo, Altezza, Mark II устанавливались другие шатуны. Как отмечалось ранее в сентябре 1997 года двигатель был доработан и оснащен системой изменения фаз газораспределения VVT-i. Это увеличило мощность и крутящий момент 2JZ-GTE на всех рынках.
Установка двойного турбонаддува разработанного Тойотой совместно с Hitachi увеличила мощность относительно базового 2JZ-GE с 227 л.с. до 276 л.с. при 5600 оборотах в минуту. На первых модификациях крутящий момент составлял 435 Н · м. После модернизации в 1997-м году системой VVT-i крутящий момент подрос до 451 Н · м, а мощность двигателя, согласно документации Toyota, на североамериканском и европейском рынках увеличилась до 321 л.с. при 5600 оборотах в минуту.
На экспорт Toyota производила более мощную версию 2JZ-GTE, это достигалось установкой новейших турбокомпрессоров с использованием нержавеющей стали, против керамических компонентов рассчитанных для японского рынка, а так же доработанные распределительные валы и инжекторы, производящие больший объем топливной смеси за единицу времени(440 мл/мин для внутреннего японского рынка и 550 мл/мин на экспорт). Для двигателей внутреннего рынка устанавливалось две турбины CT20, а для экспортного варианта CT12B. Механическая часть различных турбин допускало взаимозаменяемость выпускной системы на обоих вариантах двигателей. Существует несколько подтипов турбин CT20 рассчитанных для внутреннего рынка, которые дополняются суффиксами A, B, R, например CT20A.
Двигатель устанавливался на автомобили:
Toyota Aristo JZS147 (Япония)
Toyota Aristo V300 JZS161 (Япония)
Toyota Supra RZ / Turbo JZA80
Тех. характеристики
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 3 л(2997)
Мощность, л.с.(Н · м) 217(294)
Система впрыска Непосредственный D-4
Система зажигания Трамблер / DIS-3
Двигатель 2JZ-FSEоснащается непосредственным впрыском топлива, аналогичным как на 1JZ-FSE только с увеличенным рабочим объемом и большей степени сжатия нежели на 1JZ-FSE? которая составляет 11,3:1. По мощности он остался на том же уровне, как его базовая модификация 2JZ-GE. Изменился расход топлива в лучшую сторону и улучшились показатели вредных выбросов. Стоит отметить, что Toyota вводит на рынок двигатели с непосредственным впрыском исключительно для экологичности и топливной эффективности, т.к. на практике D4 не дает никаких заметных улучшений характеристик мощности. Выходная мощность 2JZ-FSE составляет 217 л.с., а максимальный крутящий момент 294 Н · м. Он всегда компонуется 4-х ступенчатой АКПП.
Двигатель устанавливался на автомобили:
Toyota Brevis
Toyota Progres
Toyota Crown
Toyota Crown Majesta
Двигатель Toyota 2JZ-FSE/GE/GTE 3.0 л.
Двигатель Toyota 2JZ-FSE/GE/GTE 3.0 л.

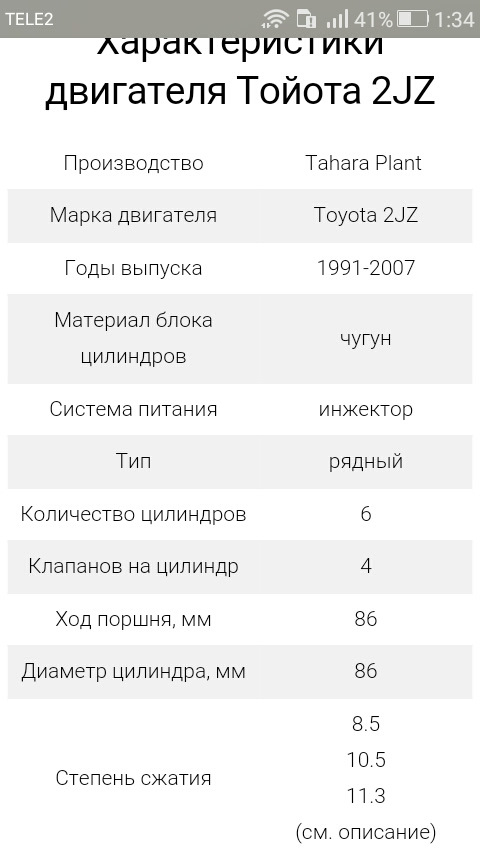

Характеристики двигателя Тойота 2JZ
Производство Tahara Plant
Марка двигателя Toyota 2JZ
Годы выпуска 1991-2007
Материал блока цилиндров чугун
Система питания инжектор
Тип рядный
Количество цилиндров 6
Клапанов на цилиндр 4
Ход поршня, мм 86
Диаметр цилиндра, мм 86
Степень сжатия 8.5
10.5
11.3
(см. описание)
Объем двигателя, куб.см 2997
Мощность двигателя, л.с./об.мин 220/5600
220/5800
223/5800
230/6000
280/5600
325/5600
(см. описание)
Крутящий момент, Нм/об.мин 294/3600
280/4800
280/4800
304/4000
435/4000
440/4800
(см. описание)
Топливо 95
Экологические нормы
Евро 2-3
Вес двигателя, кг 230
Расход топлива, л/100 км (для Supra 4)
— город
— трасса
— смешан.
18.0
10.0
12.5
Расход масла, гр./1000 км до 1000
Масло в двигатель 0W-30
5W-20
5W-30
10W-30
Сколько масла в двигателе 5.1 (2JZ-GE Crown 1995-1998)
5.4 (2JZ-GE Crown 2WD 1998-2001)
4.5 (2JZ-GE Crown 4WD 1998-2001)
3.9 (2JZ-GE Crown, Crown Majesta 1991-1992)
4.4 (2JZ-GE Crown, Crown Majesta 1992-1993)
5.3 (2JZ-GE Crown, Crown Majesta 1993-1995)
5.0 (2JZ-GTE Supra)
5.2 (2JZ-GE Supra)
5.4 (2JZ-GE)
5.4 (2JZ-FSE)
Замена масла проводится, км 10000
(лучше 5000)
Рабочая температура двигателя, град.
90
Ресурс двигателя, тыс. км
— по данным завода
— на практике
—
400+
Тюнинг
— потенциал
— без потери ресурса
400+
