Изготовление колпачков ЦО для дисков Borbet

Модели наших дисков очень схожие — Borbet CW4/5 и Borbet BS. Но как и в его случае, так и в моем колпачки ЦО очень плохого качества, пластик ломкий. За годы эксплуатации ушки креплений поломались, а потому не мудрено было потерять все колпачки.

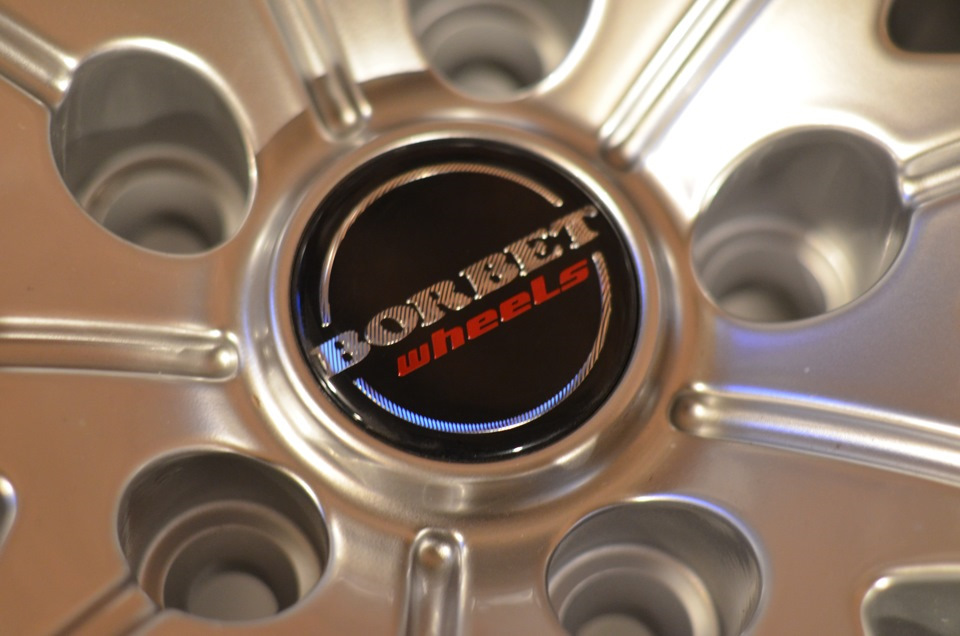

Это изначальный вид колпачков при покупке. Основная задача была в сохранении стилистике текста, ну и убрать красный текст Wheels.

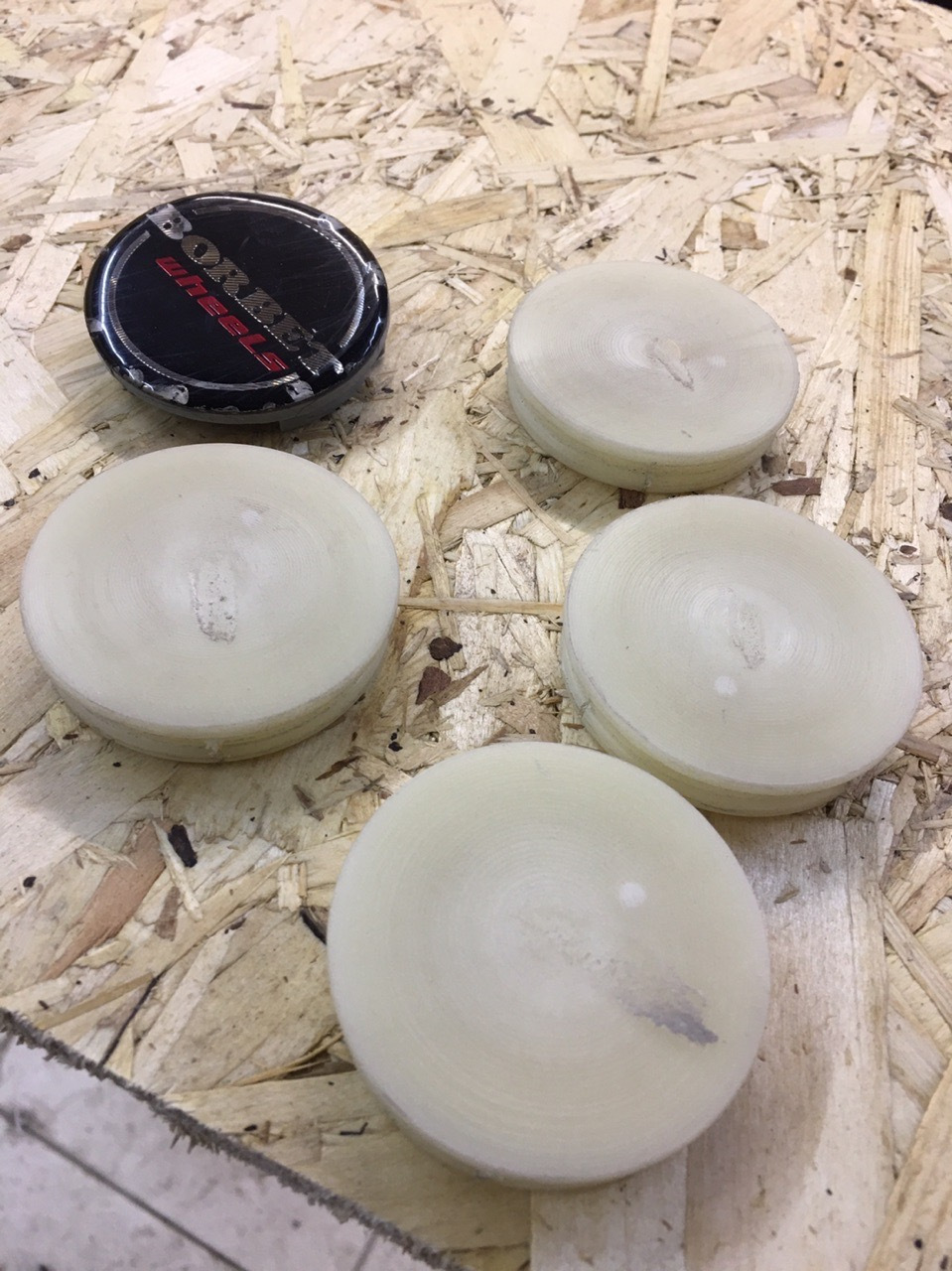

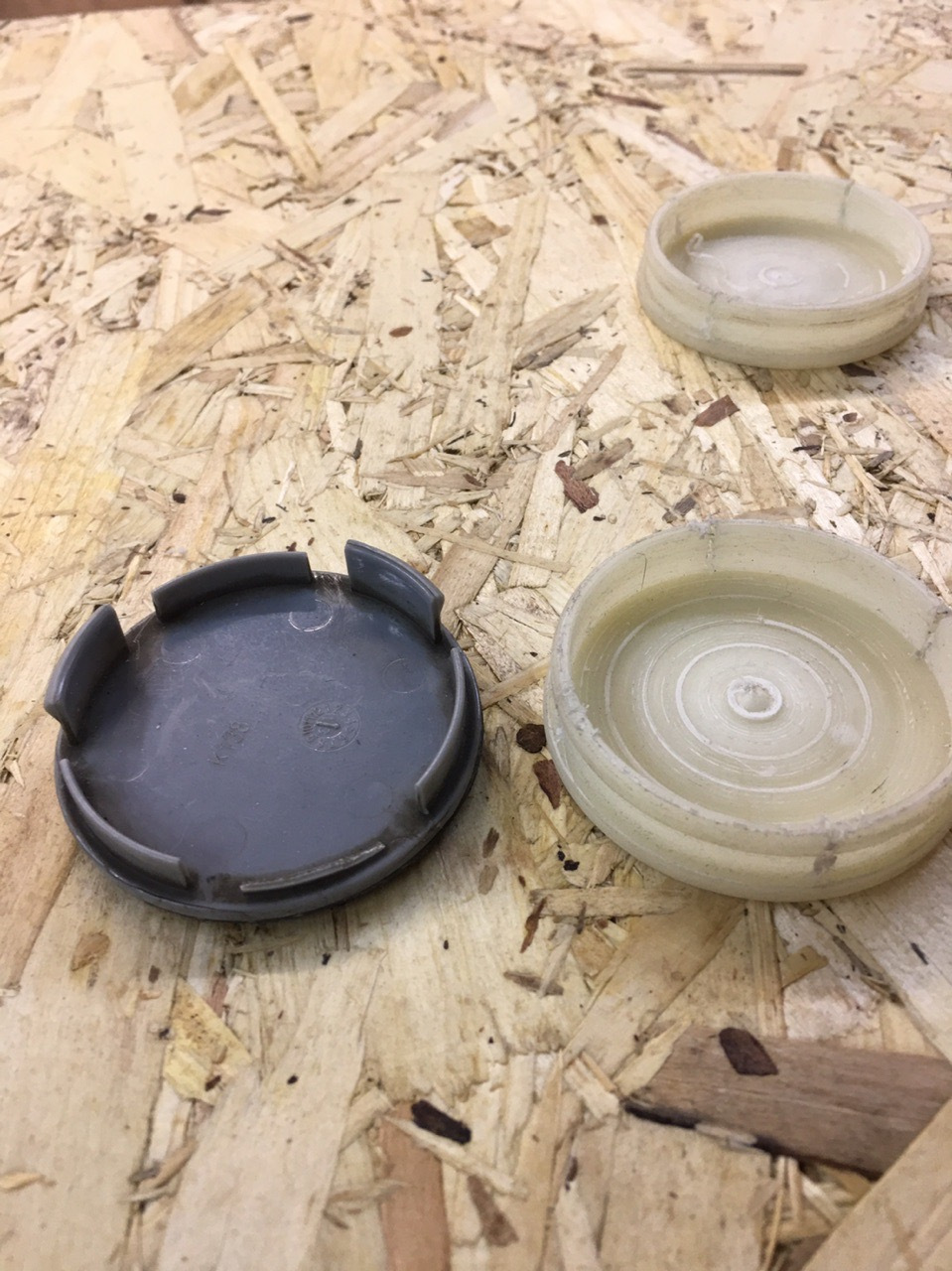

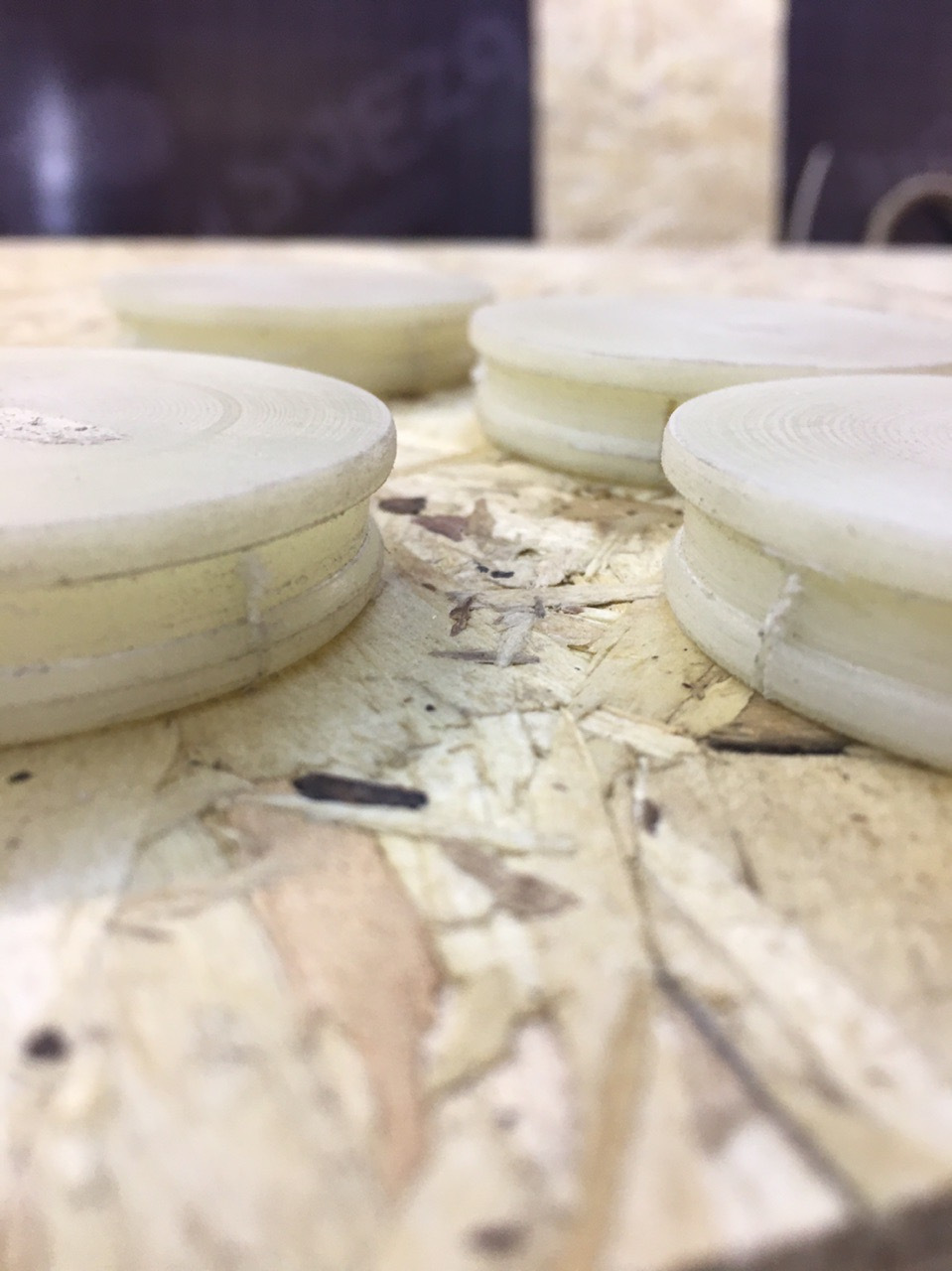

На фото родной колпачок с поломанными «ушками», а также заготовки новых колпачков ЦО.

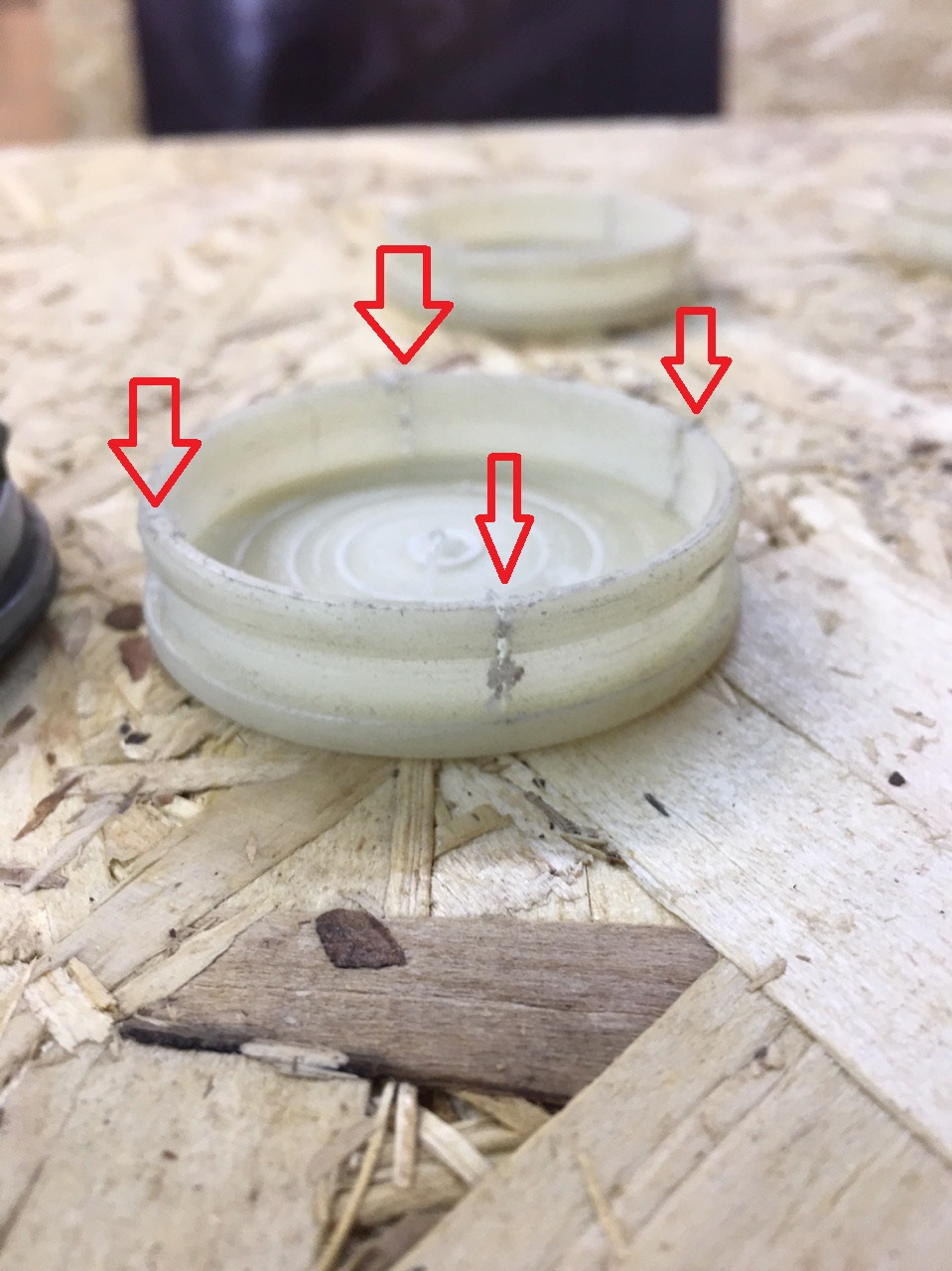

Для имитации крепежных защелок сделал 4 пропила.

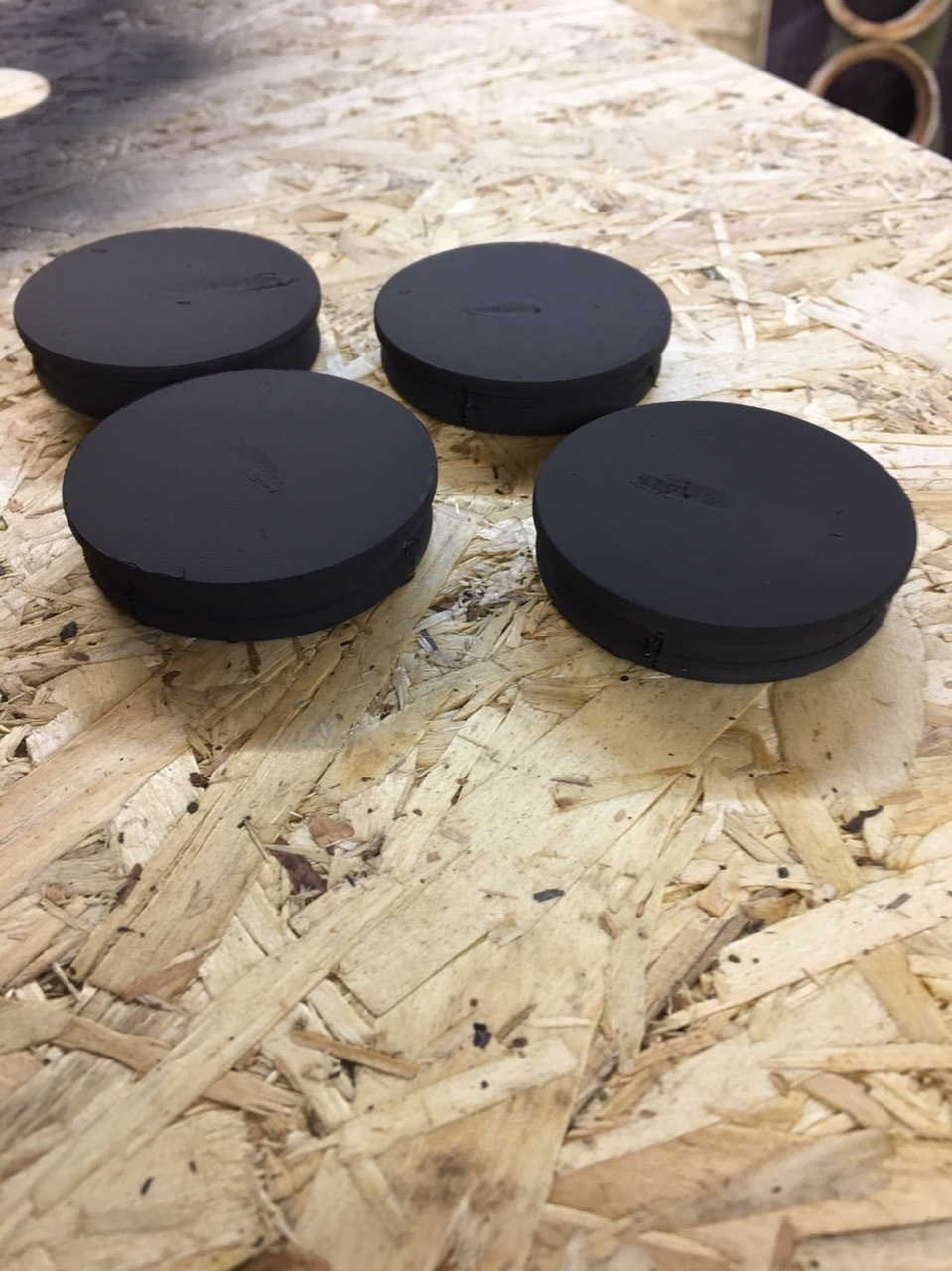

Далее зашкурил и загрунтовал колпачки в черный цвет.

Также как и Kalantaevsky наклейки заказывал у CARBUTTONS.

Ну и в финале после сушки осталось только наклеить наклейки на подготовленные основы.

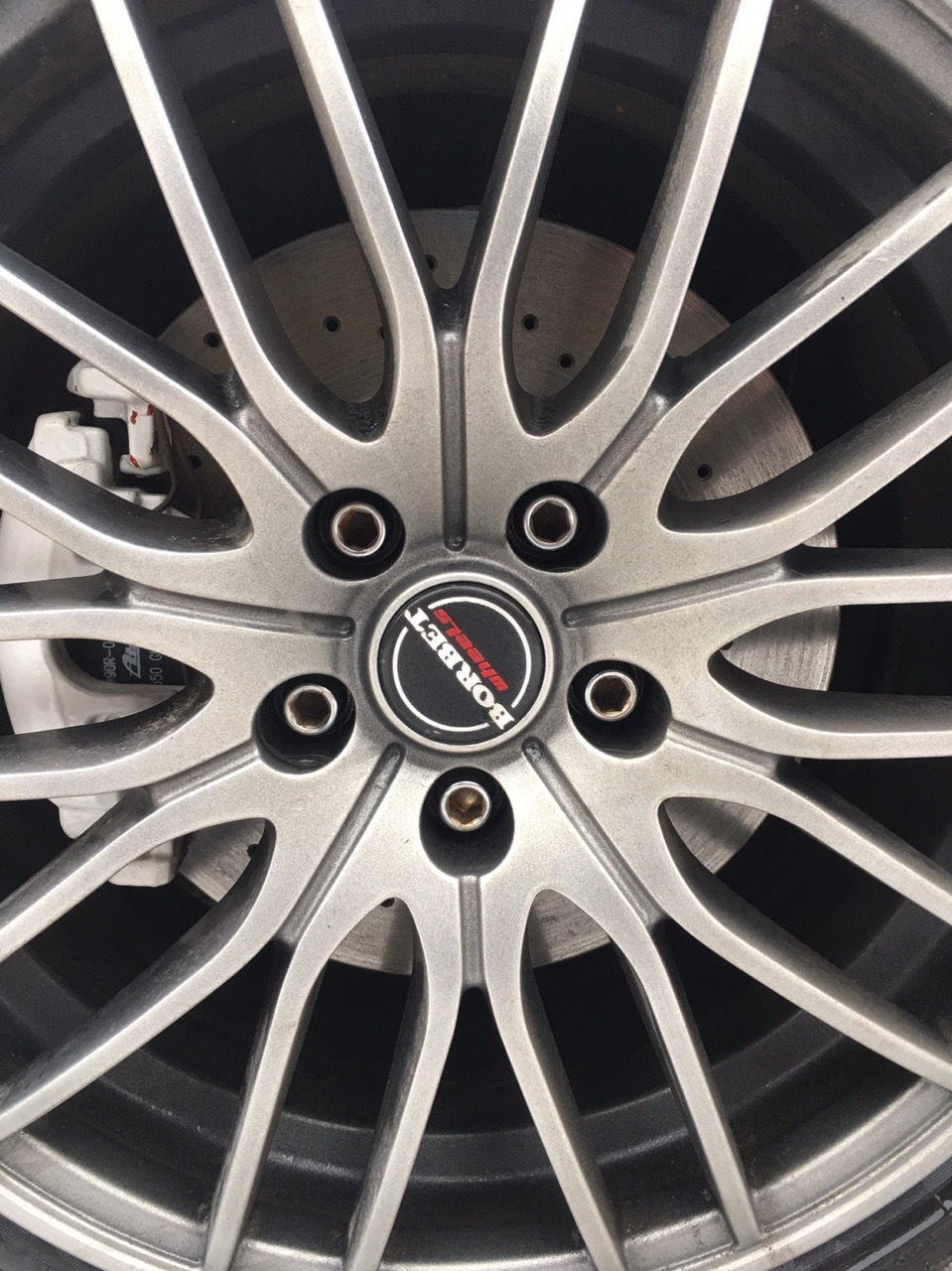

Ну и финал. Фото с родными колпачками ЦО еще с красным текстом.

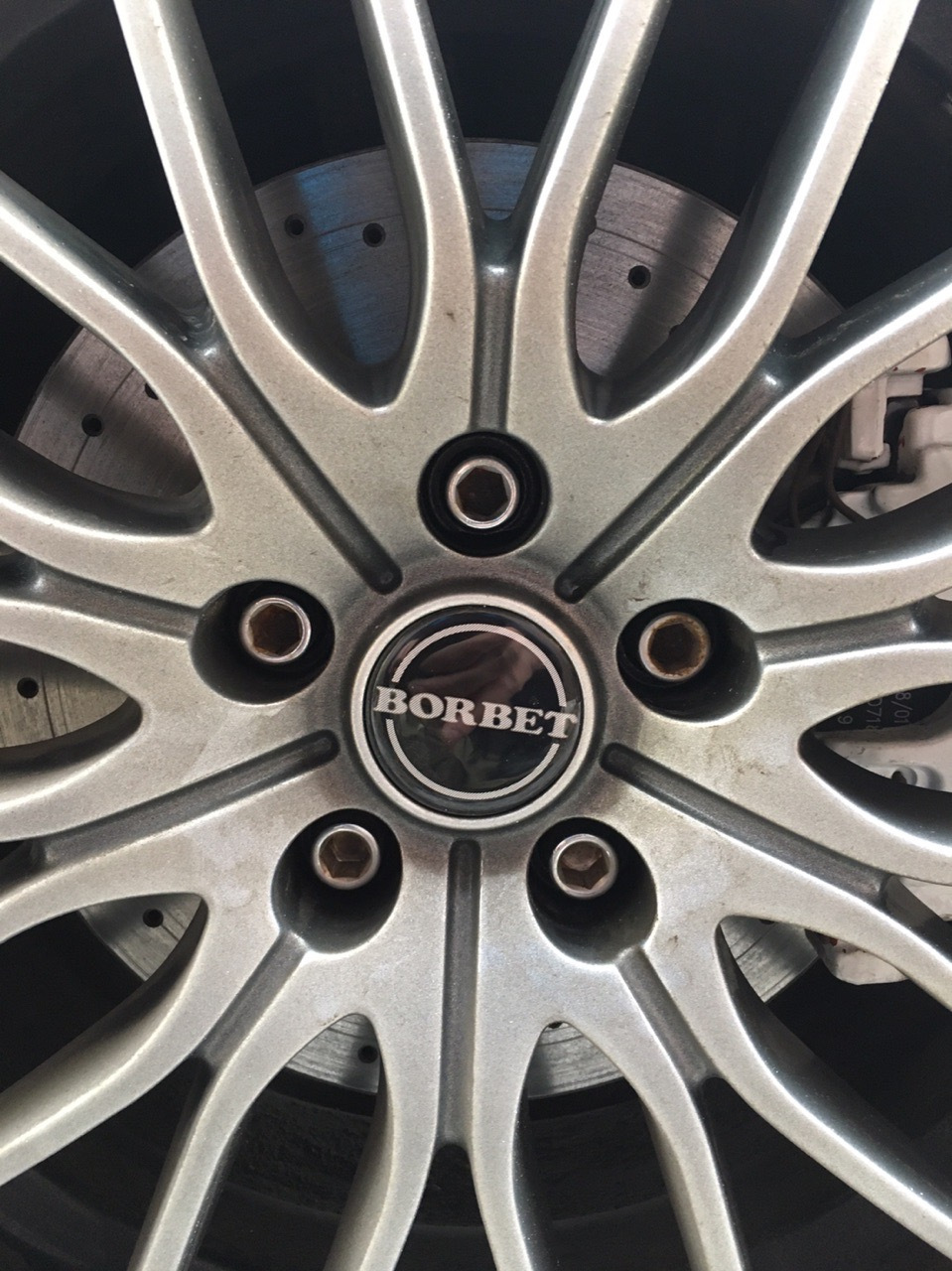

И фото вновь изготовленных колпачков.

Ну и в конце хотелось бы поблагодарить Kalantaevsky за помощь в изготовлении сих поделок.

Источник

Изготовление центральных крышек для дисков Borbet A

Всем привет)
Хотелось бы рассказать немного о своем, так сказать кастоме) Я являюсь счастливым владельцем дисков Borbet A.

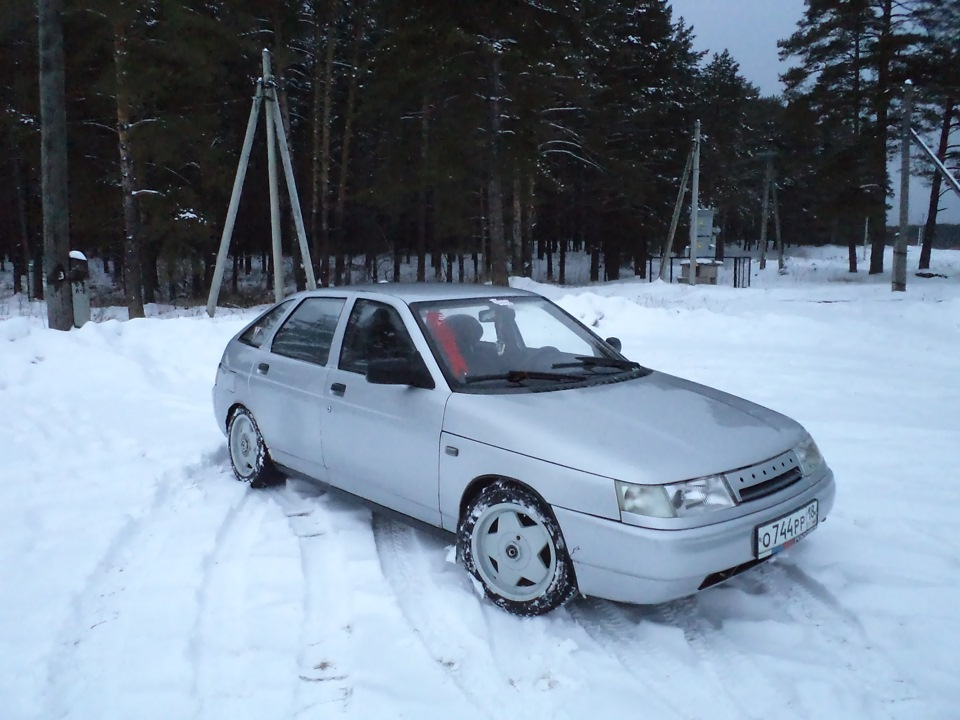

Смотрятся они на двенашке просто шикарно:

Не устраивают меня в Борбетах только центральные крышки. У меня установлены оригинальные крышки с фальш гайкой.

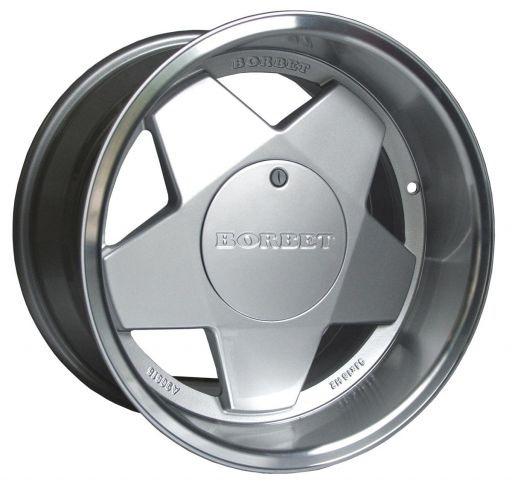

Кроме таких крышек еще существуют вот такие крышки – это тоже оригинал, только вместо гайки, на крышке выдавленно название фирмы:

В продаже можно найти все виды крышек, какие-то реже, какие-то чаще, но их объединяет одно – цена конь высокая цена. На авито находил крышки как у меня за 2к рубля за одну штуку. А плоские с надписью – еще реже и дороже.
Мне больше всего нравится именно с надписью. Учитывая цену – вариант покупки сразу отпал. Остается изготовить самому. Пластик не мой вариант, как то это не надежно. А если брать во внимание тот факт что на работе имеется лазерная резка, то еще и глупо стряпать пластиковые крышки.

И вот с этого момента начинается самое интересное. Немного погуглив, нахожу шрифт, которым написано название фирмы. Название Rockletter simple. Но закинув в Компас, понимаю что с этим шрифтом ничего не получится((

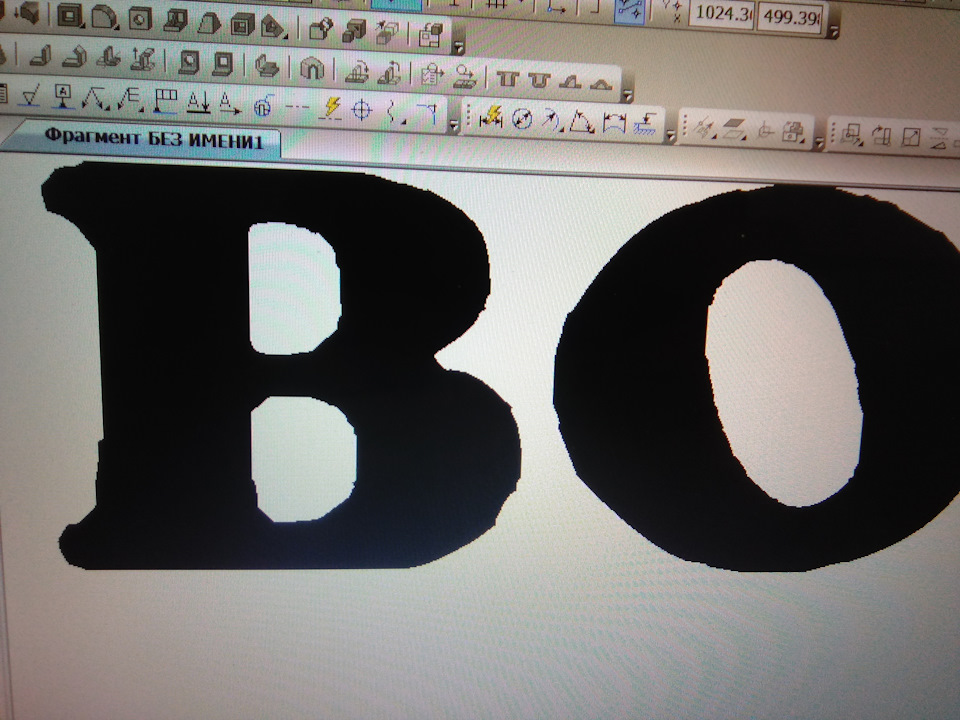

Края букв слишком рваные. Поэтому идем снова к гуглу, и вставляем в Компас уже оригинальную надпись, стыренную с сайта)

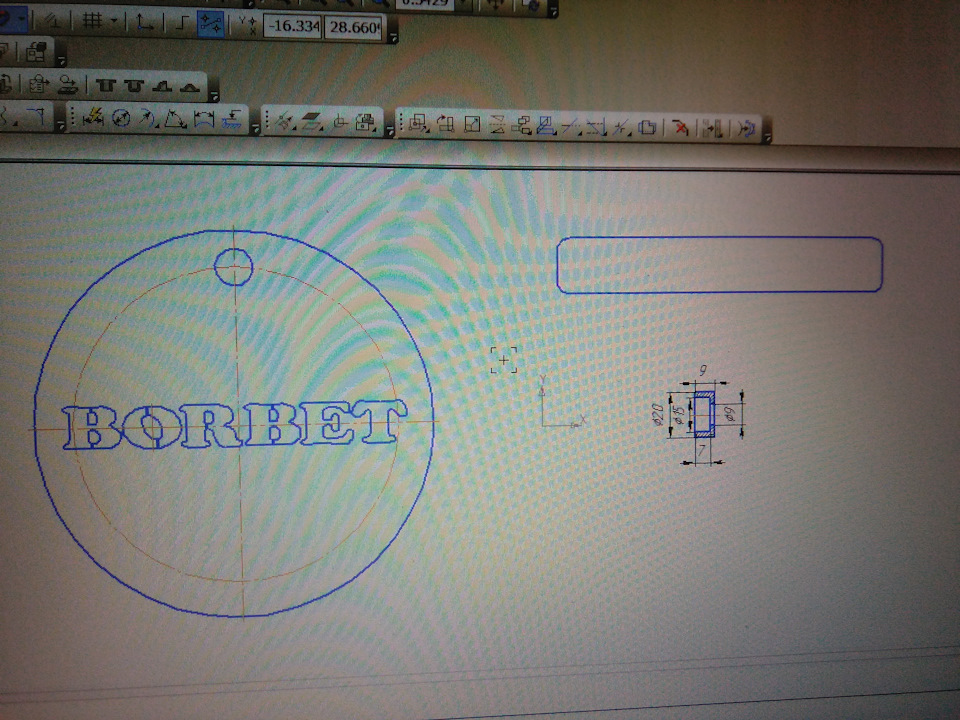

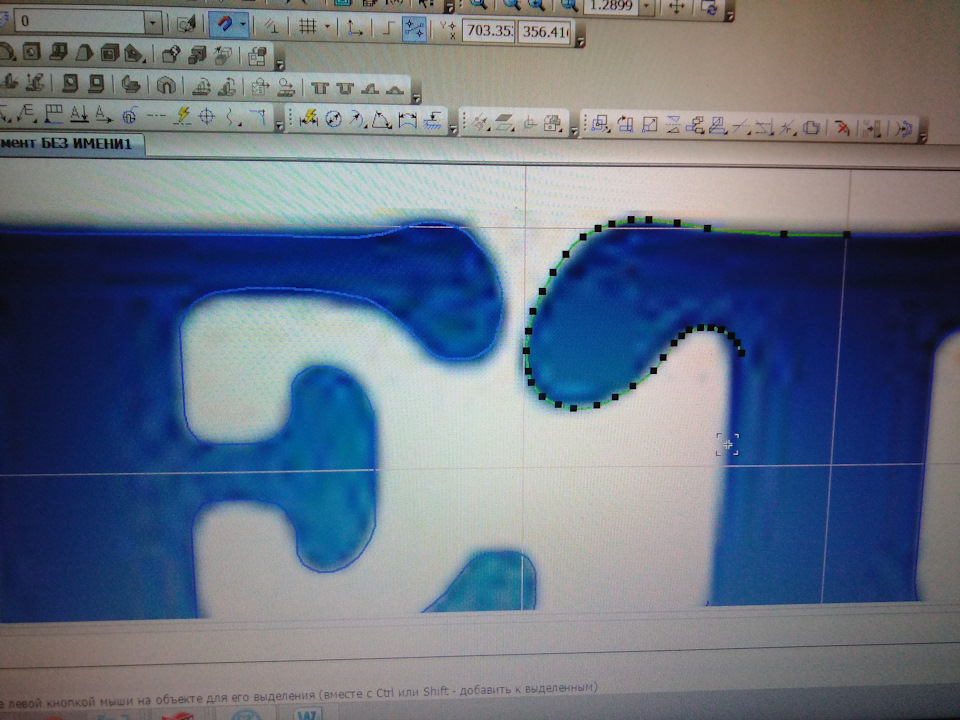

Так как в графических редакторах я работать не умею, ничего не остается как просто по идиотски обвести все буковки:

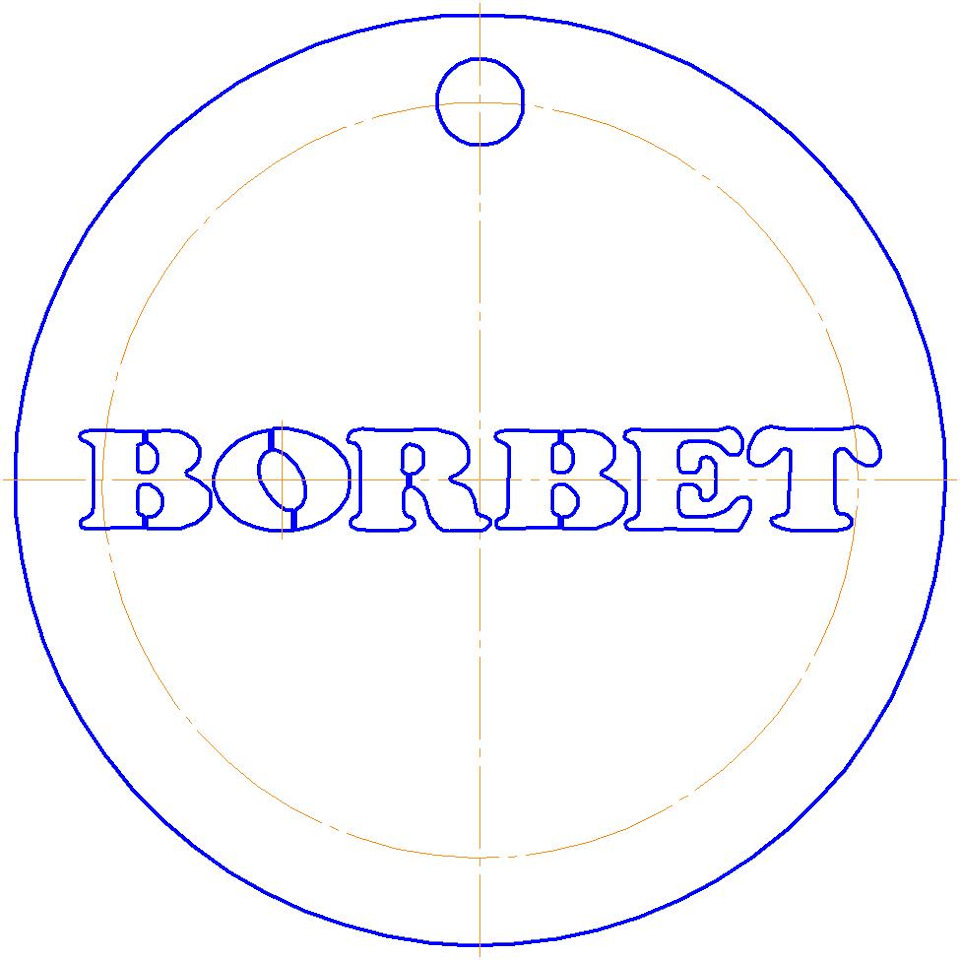

Я у мамы инженер) Потратив пару часов, получил неплохой трафарет:

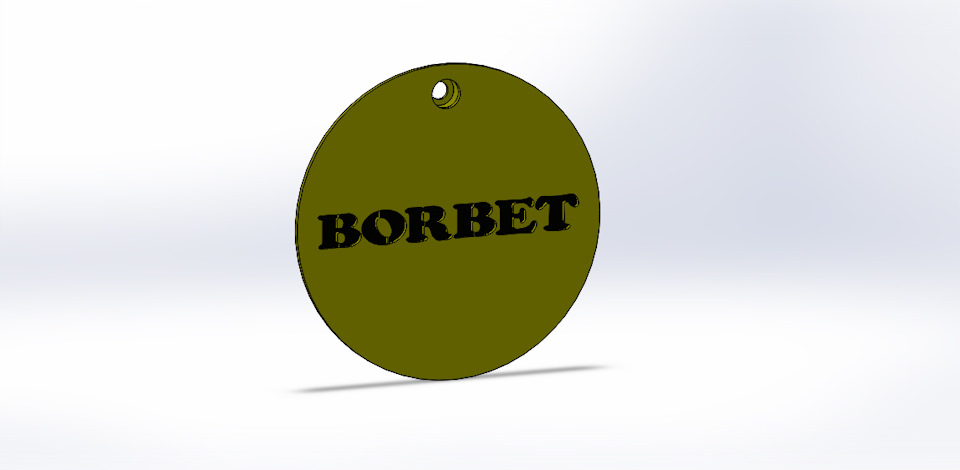

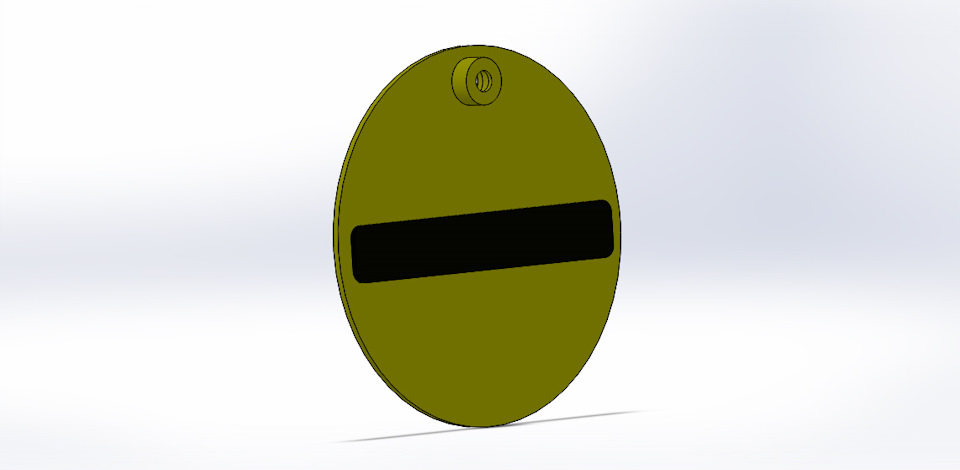

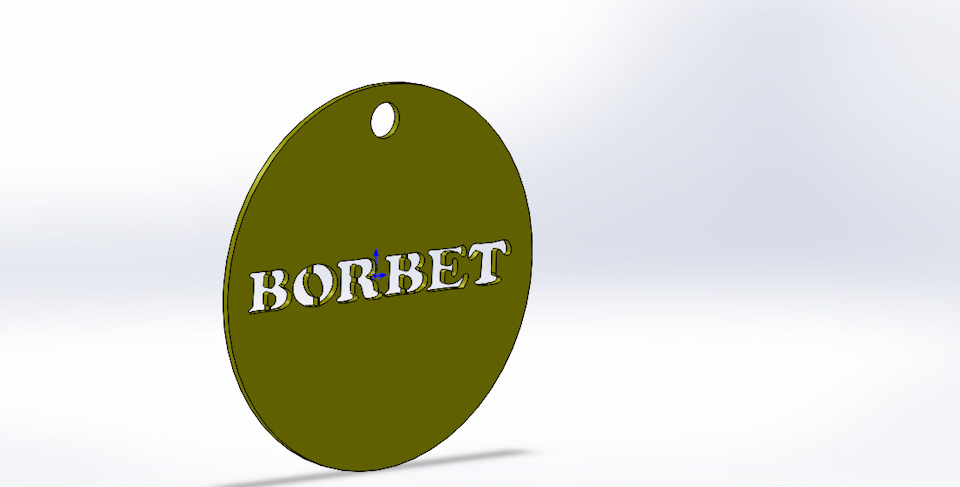

Пять минут работы в Солиде, и уже готова 3д модель будущей крышечки:

Для крепежа с внутренней стороны приваривается небольшая втулка. Так как оригинальных секретных болтов у меня нет(Они где то есть в гараже, но нет ключа), крепить буду болтом под внутренний шестигранник. А чтобы надпись не была сквозной дырой, и внутрь не попадала грязь, привариваем еще и пластинку:

Получаем от такую красоту.

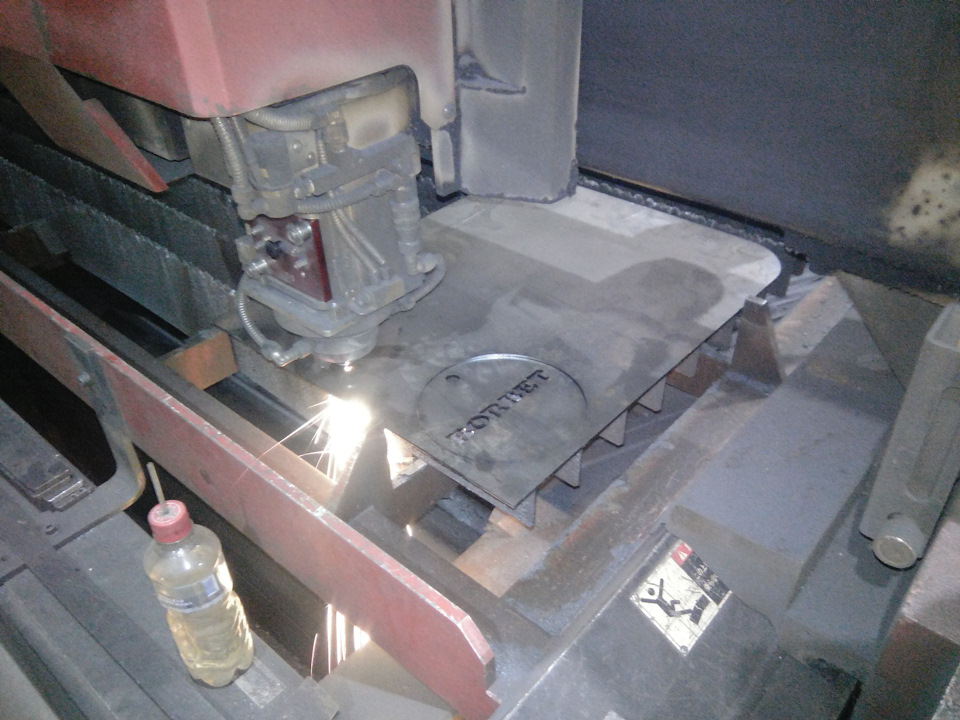

После прорисовки чертежа и 3д модели, остается только отправить заготовки на станок:

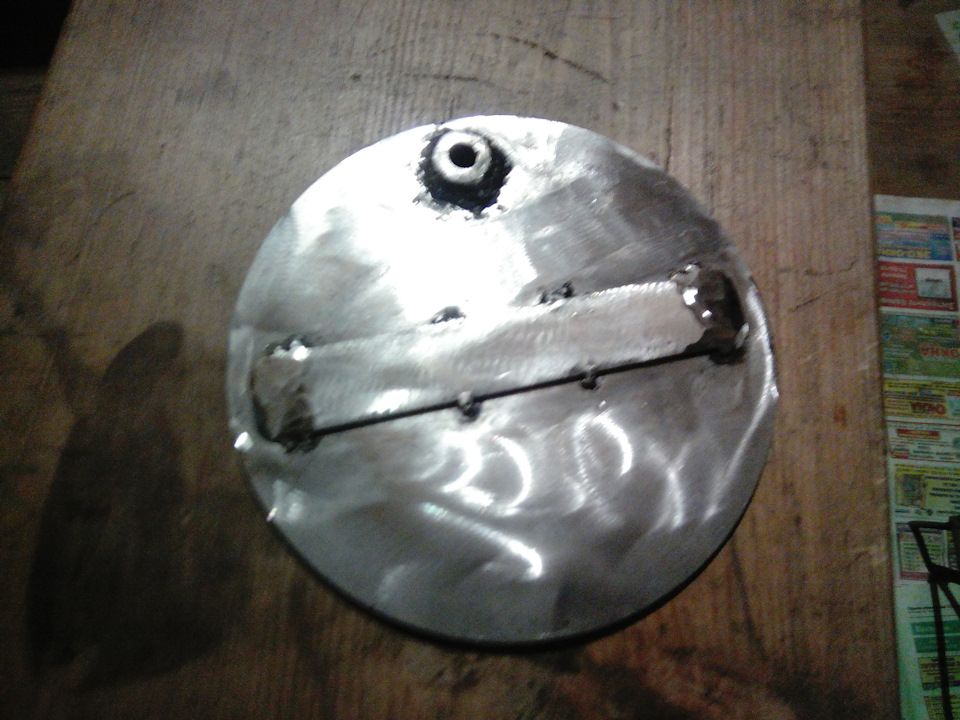

Полученные детальки берет в руки косорукий сварщик( Это Я), и приваривает пластинку, и втулку под крепеж:

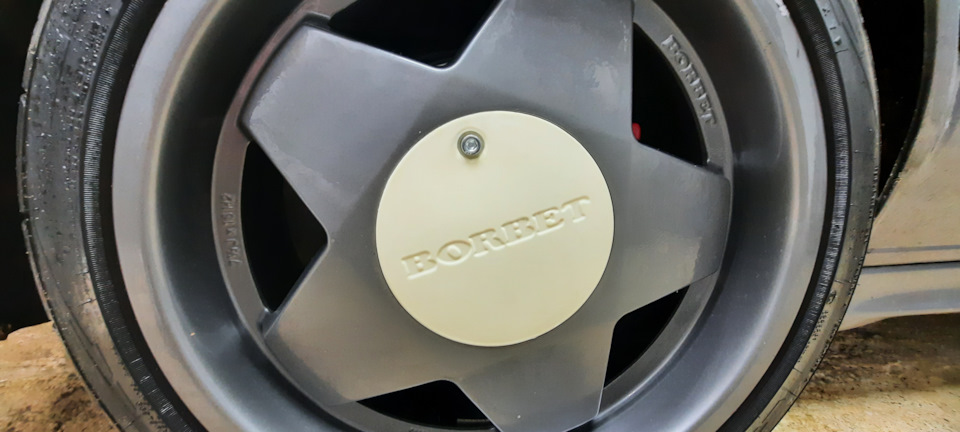

Тут уже не удержался, и примерил крышку на диск.
Все встает четко и ровно. «Это же лазер!»С.

Источник

Крышки для дисков borbet

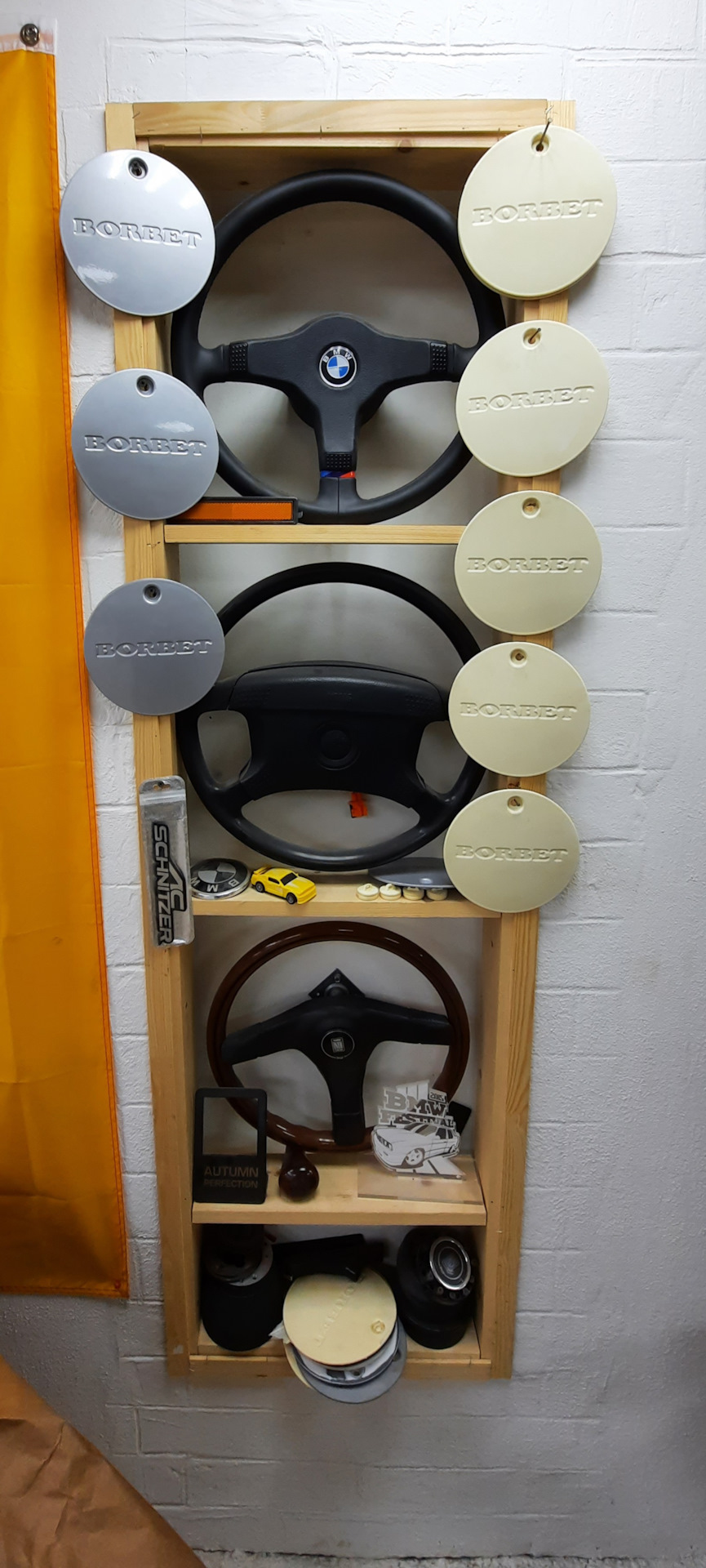

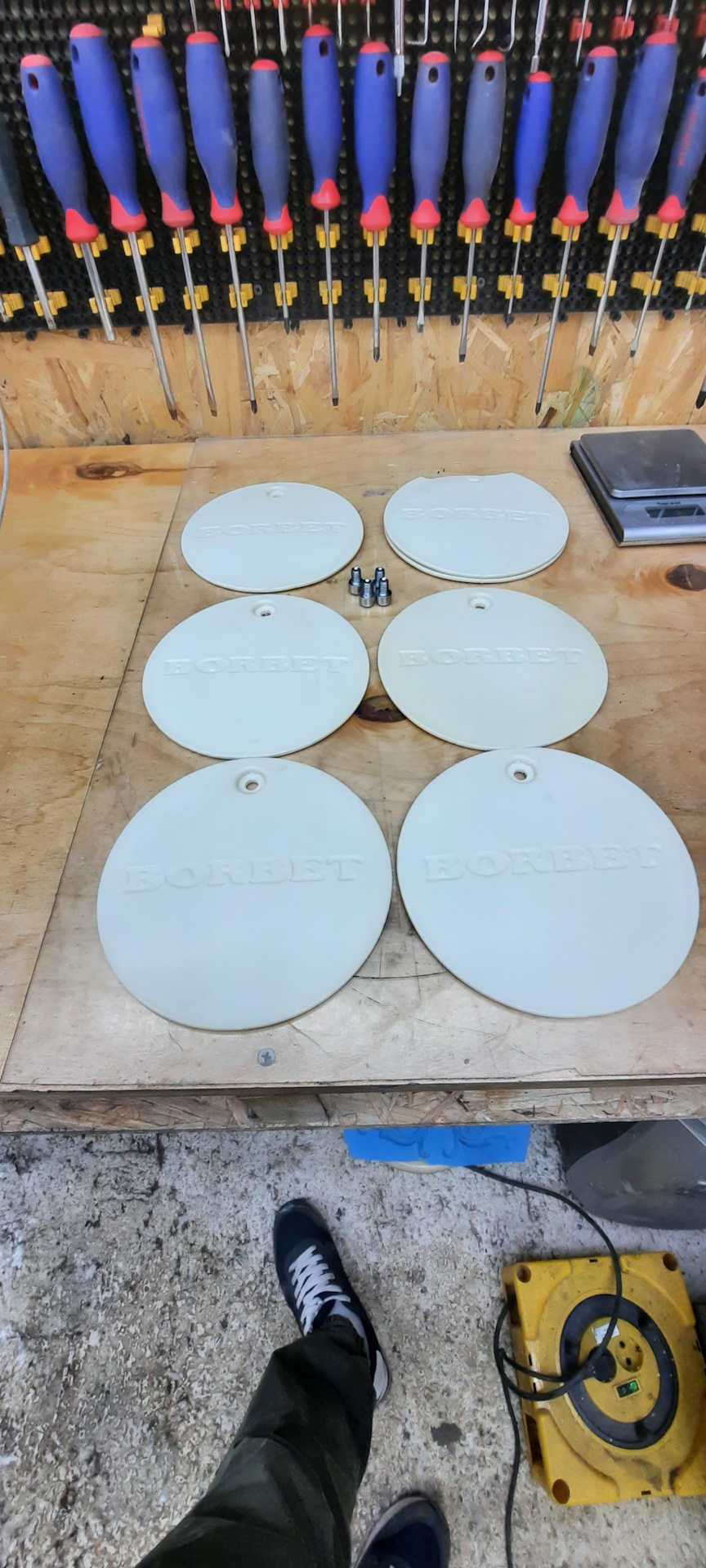

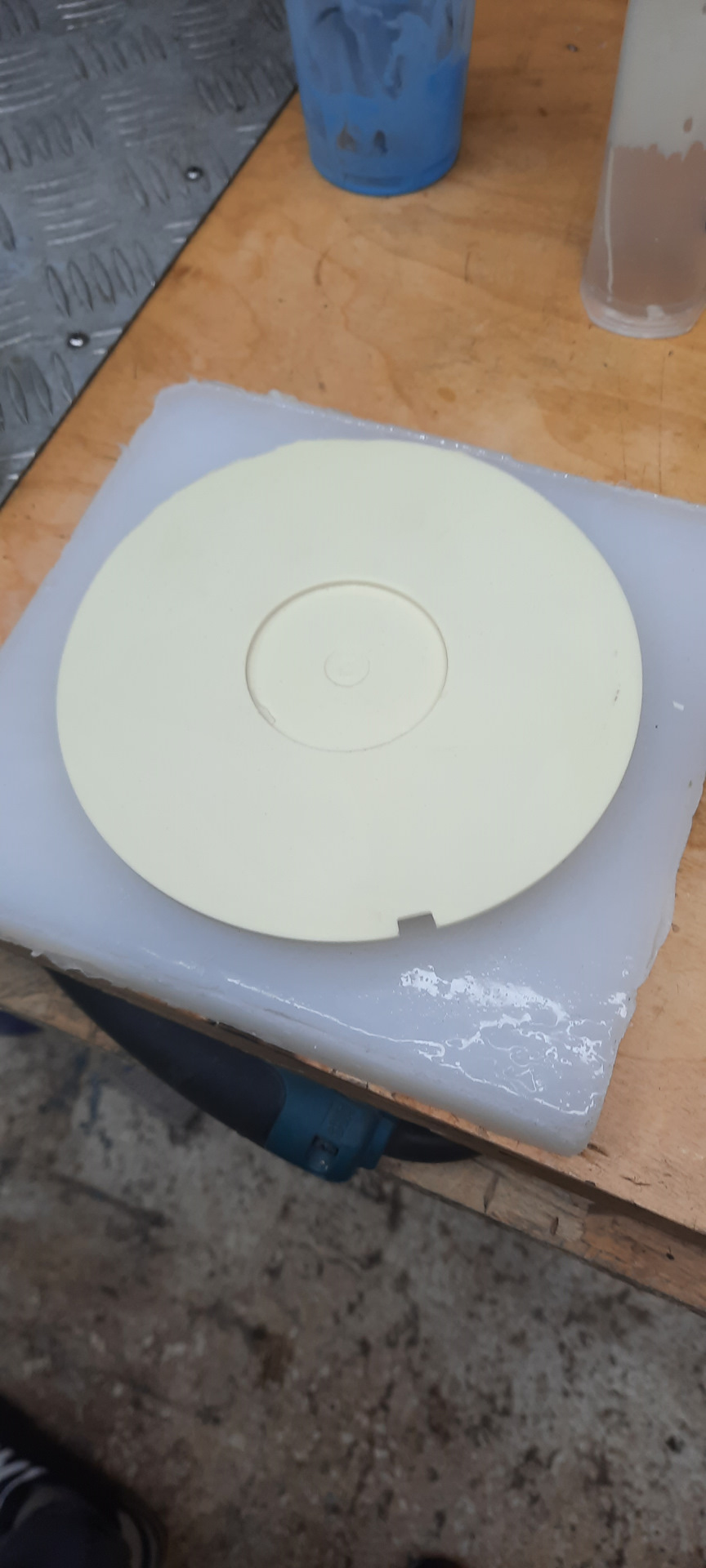

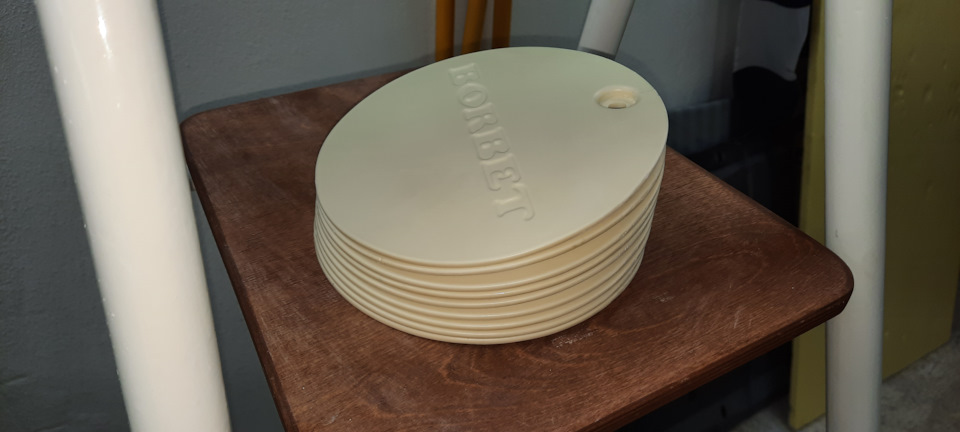

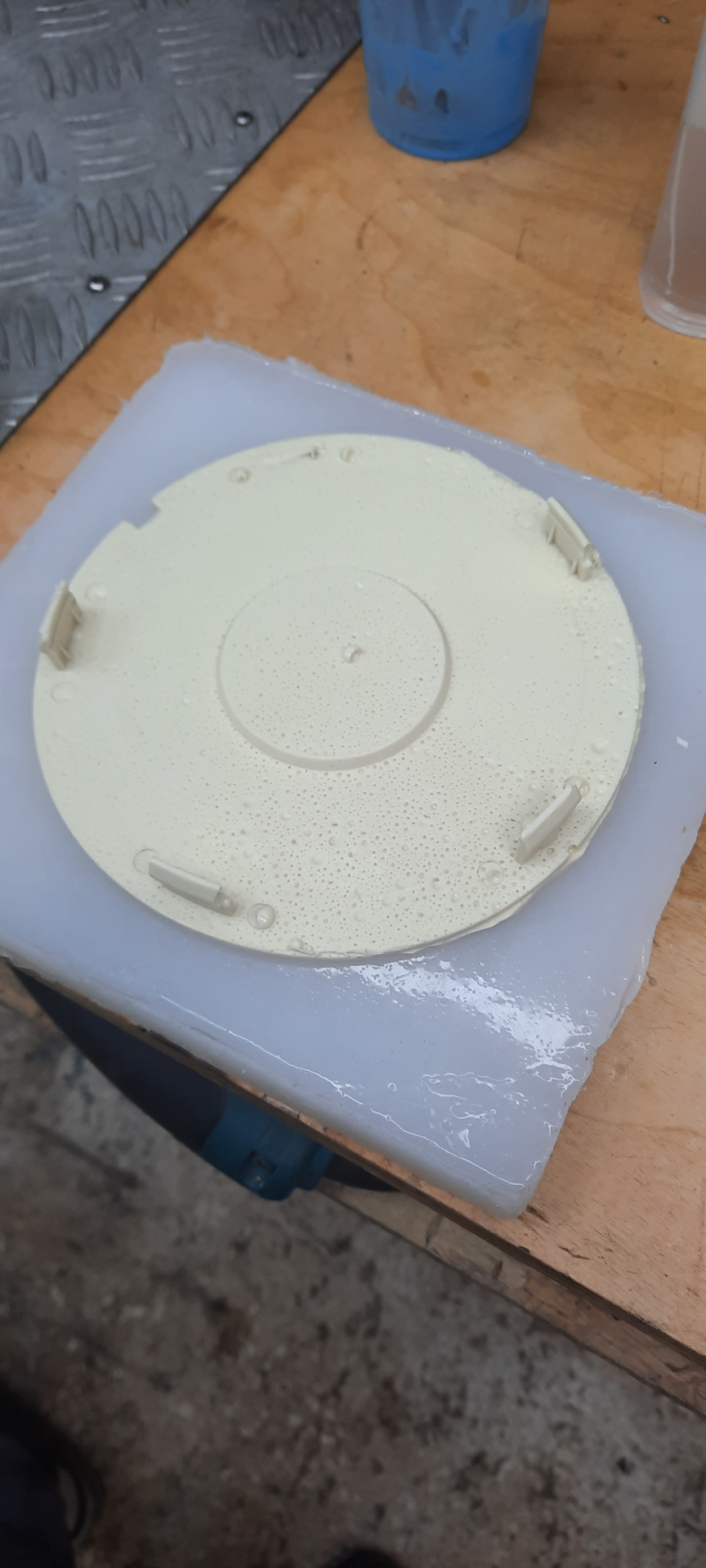

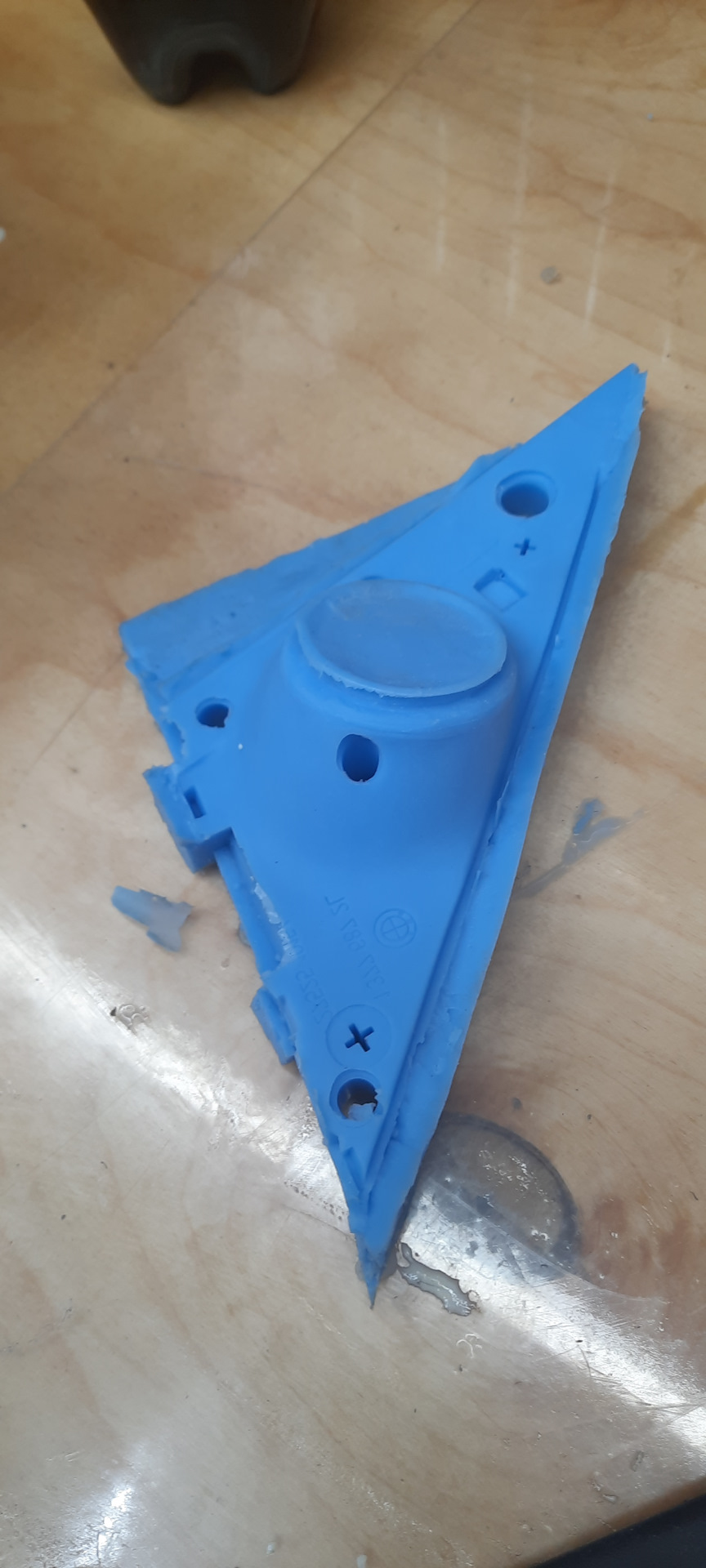

Так вот, лить всиликоновые матрици дало плоды

Метки: #borbet #диски #remotec #литьевсиликон

Комментарии 47

привет! где найти такие клипсы для отвёрток?

Тулборд. Наборами продаётся. Но дорого

а тоже самое с репликой на BBS

5 стиль 15 диаметра

надо лезть на склад смотреть, что там у меня)))

Нет но они мне часто попадаются

Это всё сейчас печатается на 3d принтере…тем более такие простые

Эмм… Если есть оригинал, и он не оч сложный, то литьё гораздо дешевле в случаях, когда надо больше одной штуки.

Хорошая задумка делать редкие крышки. Развивайся дальше

Технология изготовления не описана, материалы не указаны. И каким изобретением вы хотели с нами поделиться? Получается, что это банальная самореклама…

Не понятно по фото, колпачки из двух деталей склеиваются или за один проход льются?

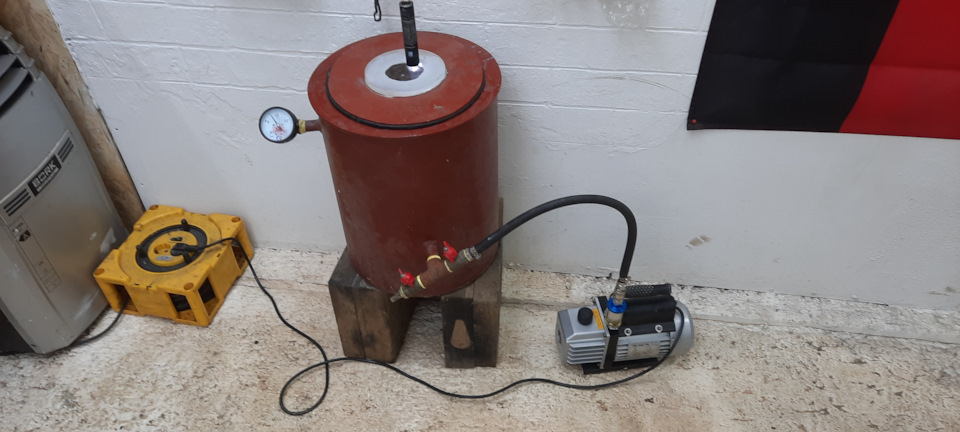

Старичок, а чего столько воздуха та на обратной стороне?

Так зачем брак выкладывать, добавь давление и будет все хорошо

Может тут кому понадобится

Вот это я понимаю, красавчик👍

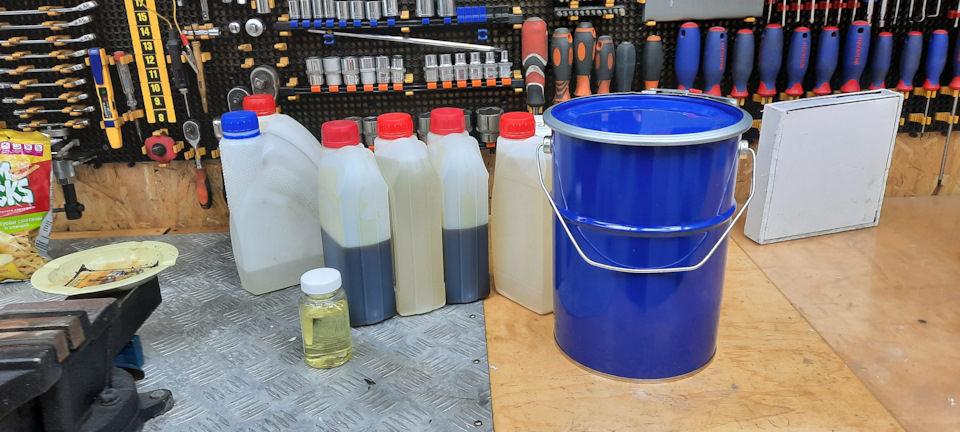

А что за материал используется?
Я так понимаю отливал силиконовую/восковую форму, а по ней уже смолой/отверждаемым пластиком?

Расскажи что за технология такая интересная

За рулём я, так что копипаст…
Литье в силиконовые формы – технология, позволяющая получать небольшие тиражи изделий (от нескольких единиц до нескольких тысяч) методом отлива пластика в заранее подготовленные формы из силикона. Результатом становится полноценная копия нужного изделия необходимыми параметрами и характеристиками

торкс с дырочкой это типа секьюрити биты, для тех мест где левым не нужно быть )

а не проще снять с них 3d модели и кому надо просто напечатать?

1 дороже
2 форма у ориги как блюдце 3д печать этого не повторит
3 следы слоев

3d печать повторит все что угодно, вопрос опытности. Насчет дороже если нужен один комплект чем заморачиваться с молдом и прочими литейными материалами, так намного дешевле. ну следы да, но тут уже вопрос постобработки. Растворители всякие, банальная шлифовка и покраска. Вариантов туча. Конкретно тут представлен вариант оптового производства на продажу.

1 дороже
2 форма у ориги как блюдце 3д печать этого не повторит
3 следы слоев

1. Дешевле в разы
2. Любая форма
3. Это всё либо постобработка, либо тонкое сопло.

Нынче руками работать по человека часам однозначно дороже! А принтер печатает и ладно. Даже проект сделать ну час делов, руки морать не надо. Это я из своего опыта. Если вам ручками работать удобнее и вы свое личное время оцениваете в копейки, то тогда да. Мой час работы очень дорогой. Поставил печататься сразу несколько штук и пошёл заниматься другими делами
www.drive2.ru/l/582082281452335894/

тоесть ты время человека, который будет делать модель для печати и человека, который постобработку сделает, оцениваешь дешевле чем человека, который зальет форму (эмм. подготовить емкость и залить силиконом или полиуретаном вместе с образцом конечно же прям очень долго и обязательно надо сидеть и смотреть как она сохнет?), а потом в готовую форму зальет пластик? ох какая тяжелая ручная работа…
хотя нет, если ты это делаешь сам, значит это все же дороже твой час работы? а сколько это?
очень многие студии печати, если вы не в курсе, занимаются так же и литьем. потому что большие тиражи часто проще и быстрее делать литьем по напечатанной модели. вспомните хотя бы предназначение принтера — быстрое прототипирование.
ну и это, у тебя на стол один колпак помещается. как ты их сразу несколько печатать собрался?
а еще, прикинь, что бы что-то напечатаь надо либо купить принтер, либо занести денежку тому у кого он есть.
и тут… меньше 20$ за штуку наверняка не выйдет + моделирование, меньше чем 5$ за час — хрен кто пошевелится
а для литья по образцу принтер не нужен.

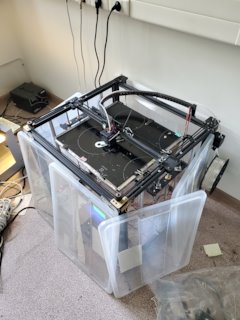

Во-первых лить вообще то вредно для здоровья, знаю людей у которых теперь аллергия до конца жизни, я вовремя прекратил этим заниматься. Во-вторых речь идет о том, что бы делать всё самому, у меня есть принтер и не один (и такие что пластиком печатают и такой что смолу полимеризует), так же я сам и моделирую. Да мой час работы дорогой и по этому я временем не разбрасываюсь, как и здоровьем. Отливал я в прошлом достаточно много и всяко разного, так же авиамоделизмом занимался — знаю все эти темы вдоль и поперек и заявляю, что если делать всё самому и на своем оборудовании, то пластиком дешевле и проще — поставил на ночь печатать и пошёл баеньки.

Не более вредно чем печать АБС пластиком, например. К тому же СИЗ никто не отменял.
А вот у него нет принтера, да ещё и несколькольких, и что ему теперь от ваших замечаний?
И то что было в прошлом — осталось в прошлом. Сейчас есть много достаточно простых в применении материалов.
К тому же, прочность распечатки ниже чем у литья. Ну и опять же, качество поверхности.

Я не печатаю, где сплю и живу.
Пусть парень растёт! Яж перешёл на новый этап, пусть и он не стоит на месте.
