Настройка ачх в автомобиле
Замеряем АЧХ в салоне авто подручными средствами.
Подключаем микрофон, шнурок одной стороной к ноутбуку, другой к усилителю(ям) автомобиля.
Располагаем микрофон в зоне прослушивания музыки, обычно на уровне головы водителя:
либо расположим согласно статье журнала «Автозвук»: Способ замера
Принцип действия программы ARTA заключается в генерации сигнала (розовый шум, свип тон и пр.) и одновременном анализе этого сигнала, полученного через микрофон и не только. Я пользуюсь демо-версией программы, она меня вполне устраивает:
Офф. сайт программы ARTA
В ссылке есть файл демоверсии и манул на английском. Можете изучить, но я расскажу, как быстро освоить функции, которые нам необходимы. Громкость динамиков и микрофона на компьютере ставим 30% (потом можно изменять до нужного значения), убираем галочку «усиление микрофона», если такая имеется. Запускаем программу, жмем «Continue in Demo mode», откроется окно программы.
1. Выбираем одноканальный метод измерения. В окне активируем режим «Fr1″(т.е. непрерывное воспроизведение шума и снятие АЧХ в режиме реального времени).
2. Правой кнопкой мыши открываем меню, выбираем тип сглаживания графика.
3. Подгоняем оси для лучшего отображения.
4. Выбираем тип сигнала – розовый шум.
5. Частота дискретизации.
6. Выбираем количество точек измерения ( большее значение – медленнее считает)
7. Типа обработки графика, сглаживание.
8. Настройка микрофона.
9. Тип отображения графика.
На картинке показаны мои настройки — так удобнее, в вашем случае они могут быть другими. Изменив значение чувствительности микрофона можно вывести график на «0dB» для наглядности.
Измерения АЧХ динамиков проводят в специальных безэховых камерах, но в нашем случае можно замерить на улице вдали от стен, где переотражения будут минимальными.
Для настройки своей системы я согласовал по уровню правый и левый канал:
Потом согласовал по частоте мидбас с СЧ-ВЧ и с сабвуфером.(пришлось перекинуть клеммы сабвуфера, так как был в противофазе с мидами)
, но гладкая АЧХ покажется скучной, особенно в дороге, поднимаем НЧ диапазон
теперь намного лучше.
Для настройки системы полезно почитать статью А.Шихатова: Мастер 12 вольт
Ради интереса даже АЧХ своих любимых наушников снял:
Можете глянуть небольшое видео самого процесса, извините за ошибки и качество:
Настройка звуковой сцены в автомобиле
Долго искал, экспериментировал, мучался с настройками. И вроде бы все не плохо, но не то. И вот наткнулся на одном из форумов на способ предлагаемый пользователем с ником «RUSpect». Сделал так как делал он, просто по шагам 1-2-3…Дальше довел на слух под себя и теперь сцена просто потрясающая.
Маленькая ремарка от меня. Этот метод рассматривает регулировку задержек путем установки расстояний до излучателей в сантиметрах. В милисекундах все будет наоборот.
Начнем…Много какого музыкально-настроечноего материала я перепробовал, но остановился на одном единственном «LET’S TEST CD-приложение к жураналу «Салон AV» №7 2002 г.» По моему мнению треки с 9 по 69 – отличный материал для первоначальной настройки, остальные просто приятно послушать.
Как писал выше, методика применялась для систем с 2-х полосным фронтом и одним сабом. Теперь к настройке. Обычно настройка как бы разбита на несколько этапов, если где-то «схалтурил» то и результат получался соответствующий.
1. Грубое выставление задержек (метод для регулировки задержек в сантиметрах)
2. Проверка фазировки (аккустической фазы)
3. Регулировка уровней для каждого излучателя
4. Выбор частоты раздела ВЧ/НЧ
5. Точная настройка задержек
6. Правка АЧХ эквалазером
7. Настройка саба.
Собственно по каждому пункту, как говорили учителя в школе, мы и пройдемся)))
По-умолчанию: ВСЕ излучатели (динамики) подключены в электричекой фазе. Частота раздела ВЧ/НЧ 3.15кГц 12дб/окт как самая провереная при которой мало что может сгореть. Саб в данный момент не участвует в настройке потому отключен.
1. Грубое выставление задержек
Тут все просто, берем рулетку и замеряем расстояния от динов до места, к примеру для правого руля у нас получилось: мид Л/П +90/+60, твитер +100/+50, записали в блокнот.
2. Проверка фазировки (аккустической фазы)
Для проверки используем Трек № 10 «коррелированный розовый шум»
Отключаем миды, слушаем только ВЧ, затем наоборот.
«Пучек шума» должен быть в обоих случаях как для ВЧ, так и для НЧ собран в одной точке. Расположение этой точки пока нам не интересно, мы сейчас не этим занимаемся. Меняем фазу на дальнем дине (религия), слушаем. Оставляем фазировку на дальнем дине такую, при которой пучок был более собран.
3. Регулировка уровней для каждого излучателя
В данной настройке слушаем Трек № 11 «Розовый шум»
Отключаем миды, слушаем только ВЧ, затем наоборот.
На данном треке отлично слышно какая из сторон громче, когда включите все сами поймете, что с этим делать.
Сначала «правим» ВЧ, затем НЧ, затем включаем все 4 канала и выравниваем уровни между парами ВЧ, затем НЧ, далее включаем ВЧ+НЧ левой стороны для самоудовлетворения и проверяем правую сторону. В конце этой настройки шум должен быть «однородным», то есть вы его должны слышать с одинаковой громкостью из каждого из 4х каналов, а не к примеру из ближнего ВЧ явно громче чем из из левого НЧ.
4. Выбор частоты раздела ВЧ/НЧ
Перед этим этапом делаем контрольную проверку фазы. Для этого используем Трек № 12 «розовый шум фаза-противофаза».
В фазе «пучек шума должен исходить откуда угодно, главное, чтобы вы его не слышали из какого-либо динамика. Если при фазовом сигнале явно слышно к примеру в каком-нибудь миде, то идем все сначала, начиная с пункта №1, поверьте, где-то не правильно намеряли или услышали.
Фазу проверили, все хорошо.
Далее начинается «шаманство», с использованием треков №46-66, диапазон до 100 Гц пока не интересует, т.к. на него сильно влияет саб. Выше 10кГц так же не интересует, т.к. в 2-х полосном фронте редко кто использует частоту раздела выше 10 кГц.
При проигрывании слушаем уровень сигнала. С непривычки достаточно не просто понять, какой играет громче, какой тише, но быстро и легко никто не обещал, прогоняем до тех пор, пока не придет прозрение. Прозрение пришло, явные провалы и горбы записаны в блокнот для дальнейшего анализа АЧХ))). Но сейчас нас интересует рез ВЧ/НЧ(предположительный диапазон 2-5кГц). Напомню, по умолчанию у меня стоит 3.15 кГц 12дб/окт. В зависимости от того что у вас между 2-5кГц делаем корректировки, которые зависят от возможностей ВЧ м НЧ.
а. Горб в диапазоне 2-5кГц. Двигаем НЧ ниже или ВЧ выше (не забываем, чем выше режем ВЧ тем ниже сцена, по крайней мере завал на краях обеспечен, но и низко резать не всегда позволительно, тут зависит от Fs ВЧ). Меняя частоту реза, добиваемся относительно ровного уровня сигналов. Для меня не критично, что между резами образуется «дырка», последняя настройка у меня была НЧ 2.5кГц ВЧ 4кГц вторыми порядками.
Б. Провал в том же диапазоне, лечим с точностью наоборот чем горб, часто помогает перехлест частот, к примеру НЧ 4кГц, ВЧ 3.15кГц. Если не получается вытянуть кроссом, то увеличиваем уровень ВЧ, а потом эквалазером придется «душить» остальной диапазон.
5. Точная настройка задержек
Для проверки используем Трек № 10 «коррелированный розовый шум»
Отключаем миды, слушаем только ВЧ, двигаем «пучек» путем изменения задержки на дальнем ВЧ (религия) в место, где предположительно должен находиться центр сцены, затем для НЧ тоже самое.
Далее включаем все 4 канала. «Пучек шума» в идеале должен быть собран в одной точке. Но как показыает практика это никогда не случается)))) Потому делаем следущее: все 4 канала проигрывают трек №10, путем одновременного изменения задержки ВЧ (к примеру к каждому каналу ВЧ +5, потом +10, потом еще +10, потом от первоначальной величины –5, потом –10 затем еще –10. Пытаемся найти такие значения, изменения которых даже на пару делений приводит пучек в движение по вертикали, то есть по высоте сцены. Как правило уменьшая задержку на ВЧ (к примеру было +100 +50, сделал +90+40 не меняя задержки НЧ) сцена должна подниматься и наоборот. Как только вы поймаете значения при которых пучек явно двигается, можно считать, что половина настроек сделана, и сделана правильно. Выставляем без фанатизма нужную высоту сцены, то есть пучек на уровне горизонта.
Катаемся долго и нудно, правим на музыкальном материале, но как правило никаких РАДИКАЛЬНЫХ изменений не приходилось делать. Туда-сюда на пару делений не более. Это самый долгий и самый ИМХО важный процесс в настройке, потому никогда не торопимся. Меняем параметр, катаемся как минимум несколько дней, чтобы понять до конца что не так.
6. Правка АЧХ эквалазером
Вообще по религии не положено трогать эту вещицу, но «попробовав раз — ем и сейчас». Тут все просто и сложно одновременно.
Метод стар как весь караудио с поканальными эквалазерами. Принимаем одну сторону скажем лево за эталон, прогоняя треки № 46-69. Правим на этой стороне все что правится (правая сторона отключена, эквалазером душим только горбы, в + никогда не лезем). Включаем вторую сторону и прогоняем все тоже самое, НО слушаем в какую сторону уходит сигнал, если к примеру правее центра, то на левой стороне убавляем эквалазером этот диапазон или добавляем на правой(работаем как-будто балансом, но для определенной частоты(не всем ГУ это подвластно).
Тут ничего нового, замер рулеткой, проверка фазы(тут как правило, когда саб в противофазе с мидами диапазон 80-200Гц провален), уровни, нарезка, точная настройка задержек.
Настройка звуковой сцены в автомобиле
Настройка звуковой сцены в автомобиле
Для удобства потребуется аудиоплеер Poweramp (для системы Android)
Информация взята с сайта drive2.ru. образ диска в формате FLAC в конце статьи. ( прим.)
Долго искал, экспериментировал, мучался с настройками. И вроде бы все не плохо, но не то. И вот наткнулся на одном из форумов на способ предлагаемый пользователем с ником «RUSpect». Сделал так как делал он, просто по шагам 1-2-3…Дальше довел на слух под себя и теперь сцена просто потрясающая.
Маленькая ремарка от меня. Этот метод рассматривает регулировку задержек путем установки расстояний до излучателей в сантиметрах. В милисекундах все будет наоборот.
Начнем…Много какого музыкально-настроечноего материала я перепробовал, но остановился на одном единственном «LET’S TEST CD-приложение к жураналу «Салон AV» №7 2002 г.» По моему мнению треки с 9 по 69 – отличный материал для первоначальной настройки, остальные просто приятно послушать.
Как писал выше, методика применялась для систем с 2-х полосным фронтом и одним сабом. Теперь к настройке. Обычно настройка как бы разбита на несколько этапов, если где-то «схалтурил» то и результат получался соответствующий.
1. Грубое выставление задержек (метод для регулировки задержек в сантиметрах)
2. Проверка фазировки (аккустической фазы)
3. Регулировка уровней для каждого излучателя
4. Выбор частоты раздела ВЧ/НЧ
5. Точная настройка задержек
6. Правка АЧХ эквалазером
7. Настройка саба.
Собственно по каждому пункту, как говорили учителя в школе, мы и пройдемся)))
По-умолчанию: ВСЕ излучатели (динамики) подключены в электричекой фазе. Частота раздела ВЧ/НЧ 3.15кГц 12дб/окт как самая провереная при которой мало что может сгореть. Саб в данный момент не участвует в настройке потому отключен.
1. Грубое выставление задержек
Тут все просто, берем рулетку и замеряем расстояния от динов до места, к примеру для правого руля у нас получилось: мид Л/П +90/+60, твитер +100/+50, записали в блокнот.
2. Проверка фазировки (аккустической фазы)
Для проверки используем Трек № 10 «коррелированный розовый шум»
Отключаем миды, слушаем только ВЧ, затем наоборот.
«Пучек шума» должен быть в обоих случаях как для ВЧ, так и для НЧ собран в одной точке. Расположение этой точки пока нам не интересно, мы сейчас не этим занимаемся. Меняем фазу на дальнем дине (религия), слушаем. Оставляем фазировку на дальнем дине такую, при которой пучок был более собран.
3. Регулировка уровней для каждого излучателя
В данной настройке слушаем Трек № 11 «Розовый шум»
Отключаем миды, слушаем только ВЧ, затем наоборот.
На данном треке отлично слышно какая из сторон громче, когда включите все сами поймете, что с этим делать.
Сначала «правим» ВЧ, затем НЧ, затем включаем все 4 канала и выравниваем уровни между парами ВЧ, затем НЧ, далее включаем ВЧ+НЧ левой стороны для самоудовлетворения и проверяем правую сторону. В конце этой настройки шум должен быть «однородным», то есть вы его должны слышать с одинаковой громкостью из каждого из 4х каналов, а не к примеру из ближнего ВЧ явно громче чем из из левого НЧ.
4. Выбор частоты раздела ВЧ/НЧ
Перед этим этапом делаем контрольную проверку фазы. Для этого используем Трек № 12 «розовый шум фаза-противофаза».
В фазе «пучек шума должен исходить откуда угодно, главное, чтобы вы его не слышали из какого-либо динамика. Если при фазовом сигнале явно слышно к примеру в каком-нибудь миде, то идем все сначала, начиная с пункта №1, поверьте, где-то не правильно намеряли или услышали.
Фазу проверили, все хорошо.
Далее начинается «шаманство», с использованием треков №46-66, диапазон до 100 Гц пока не интересует, т.к. на него сильно влияет саб. Выше 10кГц так же не интересует, т.к. в 2-х полосном фронте редко кто использует частоту раздела выше 10 кГц.
При проигрывании слушаем уровень сигнала. С непривычки достаточно не просто понять, какой играет громче, какой тише, но быстро и легко никто не обещал, прогоняем до тех пор, пока не придет прозрение. Прозрение пришло, явные провалы и горбы записаны в блокнот для дальнейшего анализа АЧХ))). Но сейчас нас интересует рез ВЧ/НЧ(предположительный диапазон 2-5кГц). Напомню, по умолчанию у меня стоит 3.15 кГц 12дб/окт. В зависимости от того что у вас между 2-5кГц делаем корректировки, которые зависят от возможностей ВЧ м НЧ.
а. Горб в диапазоне 2-5кГц. Двигаем НЧ ниже или ВЧ выше (не забываем, чем выше режем ВЧ тем ниже сцена, по крайней мере завал на краях обеспечен, но и низко резать не всегда позволительно, тут зависит от Fs ВЧ). Меняя частоту реза, добиваемся относительно ровного уровня сигналов. Для меня не критично, что между резами образуется «дырка», последняя настройка у меня была НЧ 2.5кГц ВЧ 4кГц вторыми порядками.
Б. Провал в том же диапазоне, лечим с точностью наоборот чем горб, часто помогает перехлест частот, к примеру НЧ 4кГц, ВЧ 3.15кГц. Если не получается вытянуть кроссом, то увеличиваем уровень ВЧ, а потом эквалазером придется «душить» остальной диапазон.
5. Точная настройка задержек
Для проверки используем Трек № 10 «коррелированный розовый шум»
Отключаем миды, слушаем только ВЧ, двигаем «пучек» путем изменения задержки на дальнем ВЧ (религия) в место, где предположительно должен находиться центр сцены, затем для НЧ тоже самое.
Далее включаем все 4 канала. «Пучек шума» в идеале должен быть собран в одной точке. Но как показыает практика это никогда не случается)))) Потому делаем следущее: все 4 канала проигрывают трек №10, путем одновременного изменения задержки ВЧ (к примеру к каждому каналу ВЧ +5, потом +10, потом еще +10, потом от первоначальной величины –5, потом –10 затем еще –10. Пытаемся найти такие значения, изменения которых даже на пару делений приводит пучек в движение по вертикали, то есть по высоте сцены. Как правило уменьшая задержку на ВЧ (к примеру было +100 +50, сделал +90+40 не меняя задержки НЧ) сцена должна подниматься и наоборот. Как только вы поймаете значения при которых пучек явно двигается, можно считать, что половина настроек сделана, и сделана правильно. Выставляем без фанатизма нужную высоту сцены, то есть пучек на уровне горизонта.
Катаемся долго и нудно, правим на музыкальном материале, но как правило никаких РАДИКАЛЬНЫХ изменений не приходилось делать. Туда-сюда на пару делений не более. Это самый долгий и самый ИМХО важный процесс в настройке, потому никогда не торопимся. Меняем параметр, катаемся как минимум несколько дней, чтобы понять до конца что не так.
6. Правка АЧХ эквалазером
Вообще по религии не положено трогать эту вещицу, но «попробовав раз — ем и сейчас». Тут все просто и сложно одновременно.
Метод стар как весь караудио с поканальными эквалазерами. Принимаем одну сторону скажем лево за эталон, прогоняя треки № 46-69. Правим на этой стороне все что правится (правая сторона отключена, эквалазером душим только горбы, в + никогда не лезем). Включаем вторую сторону и прогоняем все тоже самое, НО слушаем в какую сторону уходит сигнал, если к примеру правее центра, то на левой стороне убавляем эквалазером этот диапазон или добавляем на правой(работаем как-будто балансом, но для определенной частоты(не всем ГУ это подвластно).
Тут ничего нового, замер рулеткой, проверка фазы(тут как правило, когда саб в противофазе с мидами диапазон 80-200Гц провален), уровни, нарезка, точная настройка задержек.
Замер и настройка АЧХ.
Как и обещал, выкладываю фото процесса настройки АЧХ системы. Сразу оговорюсь, это пока только черновая настройка, т.к. по времени сильно ограничен…

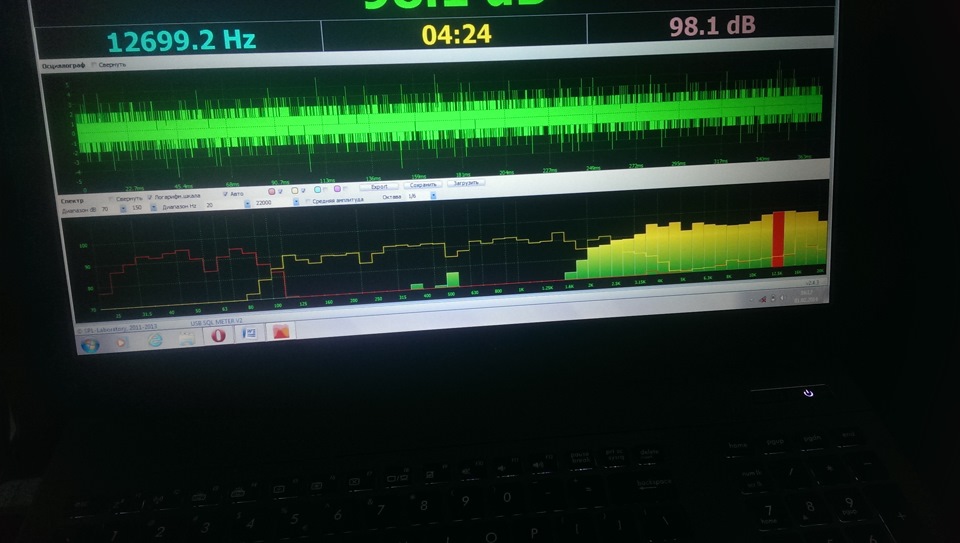

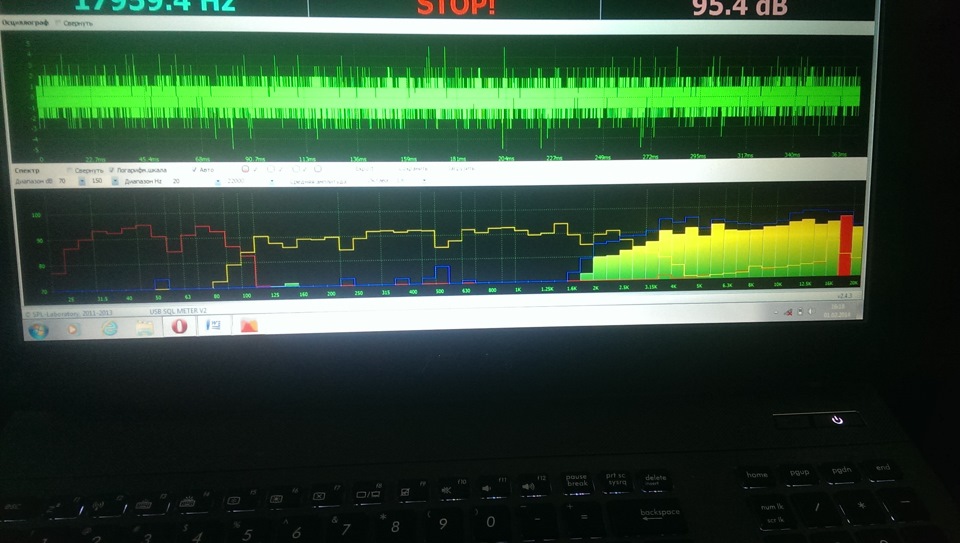

Изначально были сброшены все настройки, динамики в широкую полосу, подключение поканальное, уровень 90 db.

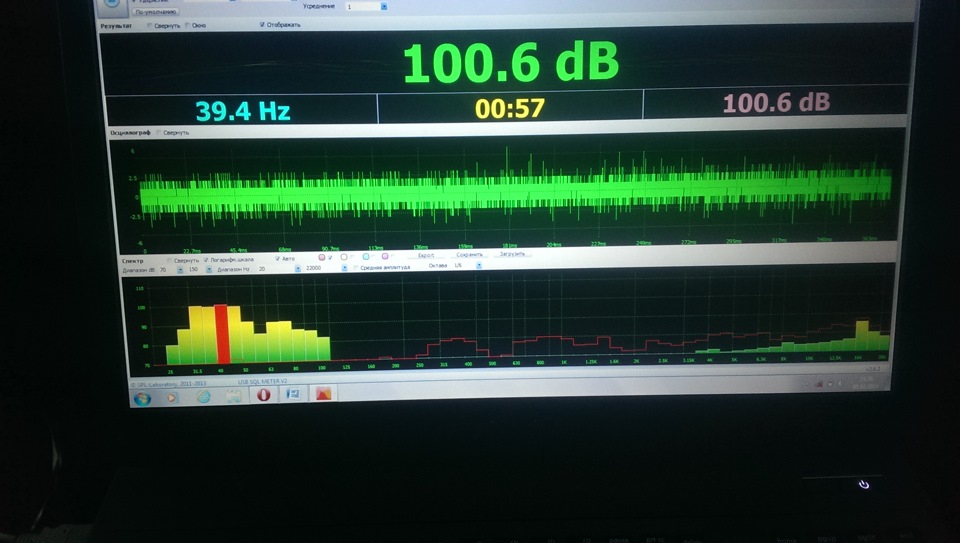

Как видим, есть пик: 31,5 и 40 Hz.

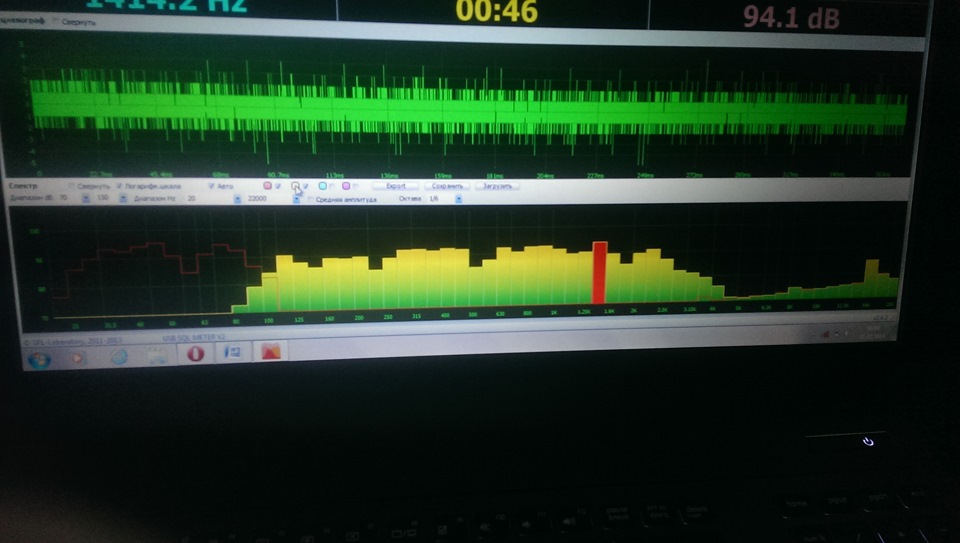

Теперь подгоняем серединку. Интересный момент: ни 1 срез выполненный с помощью ГУ не совпал с реальными показателями. Салон внес много корректировок…

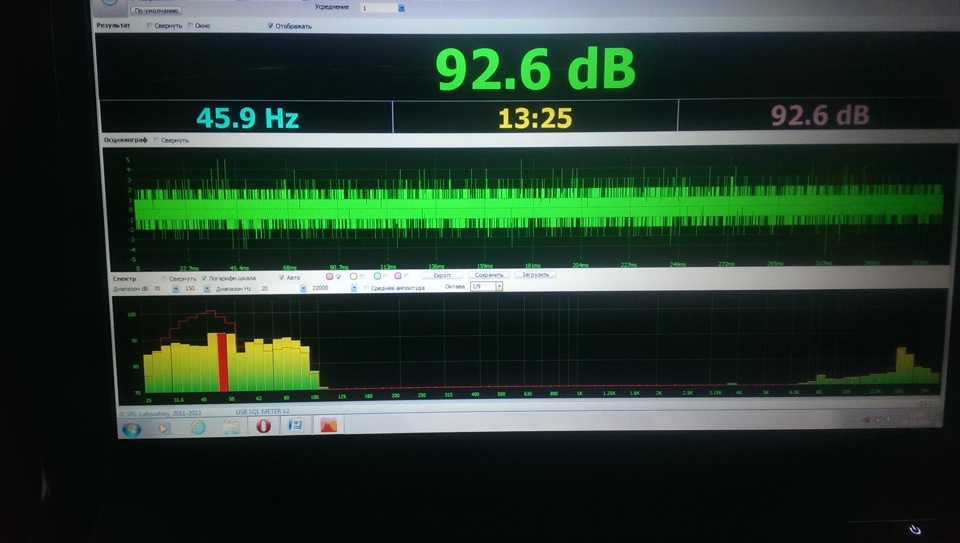

Серединка согласована с сабом (его частоты — контурами красного цвета), сделан срез для сочетания с твитером.
Исправляем пики и режем чуть повыше и посильнее…

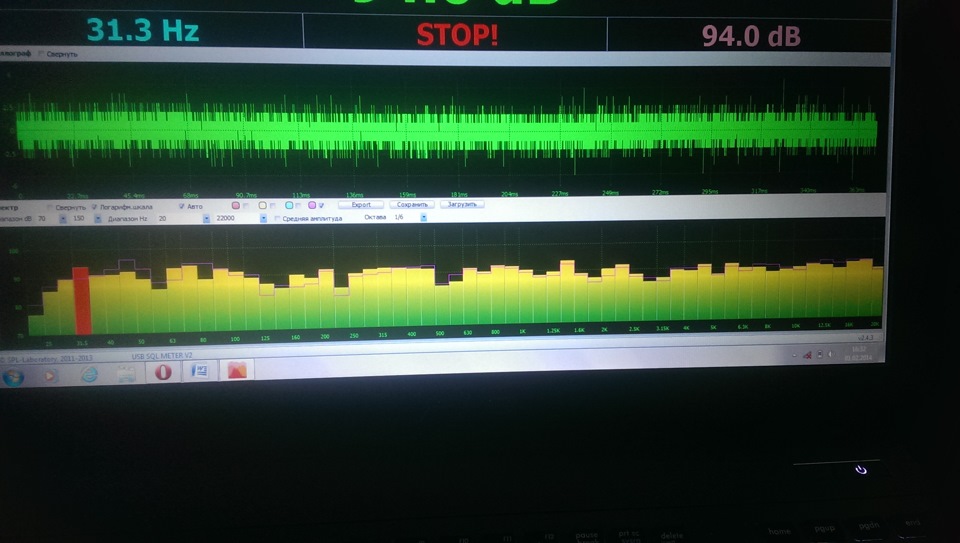

Теперь замер общей АЧХ:
Исправляем явные пики и провалы. Получаем:
В 3-4 местах расхождение в 5 db, в остальном удалось уложиться в эталонные 3 db.
Звук стал более собранным, цельным, слушать стало однозначно комфортнее. Далее будет проведена определенная доработка инсталла, результат будет доведен до 3db!
Давайте поговорим об эффективности программ для настройки и проверки АЧХ
Здравствуйте.
Многие специалисты используют разное оборудование для настройки звука. Это не секрет.
Сейчас не мало программ для телефонов на андроиде, но рекомендуют использовать плюсом к этому ещё и внешний микрофон, потому как штатный, грубо говоря, фуфло нелинейное.
Так вот к чему я всё это.
Вчера установил на свой Nexus 5 программу Audio Tool (платная) просто ради интереса, так как не являюсь специалистом по настройке звука, но всё же…
Программа способна калибровать как внешний, так и штатный микрофон. Я решил попробовать. Но как? На что опираться? Что взять за эталон?
Я пошел по простому пути. На работе взял шумомер. Пошел в машину. Запустил на магнитоле узкополосные (третьоктавные) шумы с тестового диска «Let’s test» и стал, опираясь на показания уровня звукового давления шумомера, подгонять значение УЗД отдельно взятой полосы в программе на телефоне. В итоге микрофон телефона стал выдавать обсолютно идентичные шумомера значения на исследуемых частотах.
Интересно узнать, как вы относитесь к такому оборудованию?
Комментарии 68
Как можно ачх телефоном измерять? Он априрори будет показывать не верный результат. Измерительный микрофон не судьба купить?
Если надо быстро что то взять и замерить то отличная вещь. У самого на айфоне Spectrum Analyzer, использую на встроенном микрофоне. Но если надо серьезные измерения то только внешний микрофон и калибровка. У них какие-то файлы для калибровки на сайте имеются вроде даже. itunes.apple.com/us/app/s…analyzer/id490078884?mt=8
А эффективность программы в каких попугаях измерять? Извините.
Оно конечно прикольно скачать программу на телефон, но есть маааленькое НО. Вы в проге калибровали микрофон телефона используя внешний шумомер. Т.е. выходит что просто скачать прогу и юзать не выйдет. А шумомеры внешние так сказать не у всех имеются. Делаем вывод что прога ни о чем.
Если приобрести внешний микрофон, скажем этот, www.ebay.com/itm/232286103061 который даже под этот софт рекомендован (вроде он даже калибровочным файлом укомплектовывается), то получится наверно что-то неплохое.
это мы можем только предполагать)))
Тоже верно.
Кстати, под программу REW, о которой чуть выше сказано, рекомендован этот же микрофон. Значит, не совсем и плох…
это мы можем только предполагать)))
Очень хороший микрофон для быстрого замера ачх, пользуюсь уже давно. Телефон iphone 6s. Софт использую mobile tools от audiocontrols. Разработчик studio six digitals. В общем рекомендую.
это мы можем только предполагать)))
Сравнивал такой сетап с оборудованием за 160тр результат схож
Много фотографий, абсолютно ничего не значащих. Суть поста: я купил прогу для андроида и откалибровал ее по шумомеру.
Что дальше? Зачем это здесь? Обсуждать недософтинки? Зачем?
Тут бы нормальный софт до конца использовать,
Затем, что не у каждого есть суперсофтики, и я привел лишь для примера программу и калибровку микрофона телефона по эту программу. Смысл данной темы в обсуждении вообще пригодности таких программ.
:-). Ок. Хорошо. Вопрос, почему нет? Есть прекрасный REW (www.roomeqwizard.com), который покрывает 95% всех нужд и скажу вам по секрету: он совершенно бесплатен.
Я не хотел придираться и каким либо образом ущемлять чьи-то права, но не зная методик и не понимая сути замеров, играясь только лишь с бестолковой ачх: можно выполнить только две задачи: примерно согласовать уровни громкости в поканалке и примерно посмотреть что же все таки происходит с ачх. Ок. Посмотрели. А дальше что? Верить этой игрушке нельзя. Фазовое согласование с этой игрушкой не сделаешь. Задержки не посчитаешь. Только время потратится.
Поэтому и пишу: зачем нужен этот симулякр инструмента?
В том то и дело, что задержки и поиск фаз пока что только ушами.
Программа для ноута. А для ноута опять микрофон нужен.
Если бы на андроид можно было…
И все это очень долго и никак не проверяемое. Все взаимосвязано, без задержек не смысла сводить фазы, без фаз нет смысла смотреть ачх.
И даже проверить выполненную работу с помощью смартфона нельзя. Так. Игрушка.
А если не игрушка, как например Audio Toools для IOS будет стоить абсолютно неадекватных денег. Поэтому так, побаловаться можно, пока не придёт понимание, что и как.
В том то и дело, что задержки и поиск фаз пока что только ушами.
Программа для ноута. А для ноута опять микрофон нужен.
Если бы на андроид можно было…
«.Если бы на андроид можно было…»
RTA от SPL lab по OTG умеет дружить с андроидом)
:-). Ок. Хорошо. Вопрос, почему нет? Есть прекрасный REW (www.roomeqwizard.com), который покрывает 95% всех нужд и скажу вам по секрету: он совершенно бесплатен.
Я не хотел придираться и каким либо образом ущемлять чьи-то права, но не зная методик и не понимая сути замеров, играясь только лишь с бестолковой ачх: можно выполнить только две задачи: примерно согласовать уровни громкости в поканалке и примерно посмотреть что же все таки происходит с ачх. Ок. Посмотрели. А дальше что? Верить этой игрушке нельзя. Фазовое согласование с этой игрушкой не сделаешь. Задержки не посчитаешь. Только время потратится.
Поэтому и пишу: зачем нужен этот симулякр инструмента?
В этой проге есть доп модули в виде замера импульсного отклика, phase meter, rta60, fft
