[Автозвук] Настройка сцены в процессорной системе
Всем привет! Сегодня речь пойдет процессорной системе в целом и её настройке. Кто-то вообще не знает, что за цифровой звуковой процессор DSP — Digital signal processor и для чего он нужен, а кто-то сразу спрашивает, зачем столько проблем, это ведь к кому-то настраиваться надо ехать и т.п. А ещё, очень многие любят сравнивать с Top Hi-Fi(Logic 7)/Individual и подобными системами, где музыка изо всех щелей играет для создания «объемного» звучания и о детальности, точности звучания, локализации инструментов, говорить не приходится. Хотя они тоже имеют DSP, который кучкует сцену в районе панели приборов, а низкий уровень качества компонентов проявляется при обычном сравнении. Это совершенно разные системы и нужно для себя понимать, что хотите получить в итоге. Любители тяжелой, инструментальной и вокальной музыки однозначно оценят все преимущества нормальной процессорной системы, с возможностью индивидуальной настройки.
Благодаря цифровому звуковому процессору, мы можем задавать временные коррекции, править срезы частот и их крутизну различными фильтрами, регулировать уровни, а также имеется 31 полосный параграфический эквалайзер и всё это для каждого канала отдельно!
Зачем нам нужен этот тайм-корректор, который может управлять задержками на каждом канале?
Достаточно представить себе салон автомобиля, со всеми его характеристиками, неправильной формой (в отличии от прямых стен в помещении), своим АЧХ. И вот в этой «неправильной» среде звук распространяется не так как в обычном помещении, часть его искажается, часть играет в том направлении, часть поглощается объектами салона. В итоге мы слышим не совсем то, что хотелось бы или что хотел передать аранжировщик.
Также важным фактором является расположение слушателя относительно динамиков – как правило, в автомобиле слушатель находится не по центру и совсем на разных расстояниях от динамиков, что также вносит «кашу» в звучание, ведь один динамик звучит громче, так как находится ближе, а второй не так напористо и громко, ведь находится дальше от слушателя и т.п.
Настроив систему правильно, можно локализовать инструменты, вокал будет идти из центра лобового стекла(С), ударная установка будто оживает перед вами, удары по тарелкам бегают где-то над торпедо, электрогитара слева по центру(LC), над панелью приборов и т.п.
К слову, те кто успел послушать мою систему, не всегда верят, что центральный динамик отсутствует!
Как настраивается, детально описывать не буду, так как инструкций уже написали не мало. Причем отличия в способах есть, но в основном в последеловательности действий и материалах для настройки, суть от этого не меняется. Вкратце, этапы настройки выглядят так:
1) Настройка срезов для каждого динамика
2) Выставление уровней
3) Фазировка
4) Ввод временных задержек
5) Коррекция АЧХ с помощью эквалайзера
Более подробная инструкция, даже со скриншотами есть на официальном сайте MD.Lab, а также ребята на драйве постарались, написали отличные гайды:
Легкий способ настроить сцену
Розовые шумы, эквализируем поканалку
Попробовал я настраивать…процесс увлекательный, хоть и не всё сразу получается. А без замера АЧХ не всегда вообще понятно, что и куда увел) Пробовал программу на телефоне, но как показала практика, это совсем недостоверный замерщик оказался)))
В итоге, поехал я к профессионалу mrkrauze ! Вадим, спасибо Вам огромное ещё раз!
Целых 3,5 часа, фактически без перерывов и отдыха гонять всякие шумы, композиции и корректировать параметры, а потом замерять АЧХ и так много-много раз. Даже похвалили ровность АЧХ итоговую. Теперь звук стал ещё более детальным, воздушным, женский вокал пронзительным…
После тестовых прослушивай по завершении настройки, удалось ещё машину Вадима послушать, стало понятно, что есть к чему стремиться, а в основном заметна разница в ВЧ, которые у меня прячутся за слишком плотную штатную решетку, можно конечно вот таким образом пофиксить это дело, но её форма по сложнее в E60, пока не знаю как это реализовать проще. И второе, конечно не хватает сабвуфера, но об этом совсем скоро напишу.
Изготовление корпуса и установка сабвуфера
Адаптер UCDS и настройка DSP
После того как полная лицензия Forscan стала платной, а ранее можно было сколько угодно раз активировать пробный период, решил что все же нужен свой адаптер для диагностики. А так как Forscan меня абсолютно не устраивал, то выбор пал на другой не менее известный адаптер UCDS, который к слову также работает с программой Forscan.
Заказал на офф сайте, привезли за пару дней, почта России меняется к лучшему.
Ну и понеслось…
Начал исправлять косяки прошлых установок.
Перед правкой чего либо обязательно читать log на наличие ошибок DTC, и делать бэкап всех настроек, которые меняем. Плюс обращаем особое внимание на ветку ПО которое меняем: я накололся с чешкой, ПО было EV4T, а я менял в ветке CV4T. Как результат куча несбрасываемых ошибок по модулю.
И помните, что данный пост не является руководством, а лишь описанием того что изменялось мной. Поэтому все делаете на свой страх и риск и по собственному желанию.
1. Модуль управления климат контролем HVAC.
Долго мучала меня ошибка по HVAC U2102, которая появлялась снова и снова после сброса (не сразу, а километров через 100-200), говорящая о том что процедура первичной конфигурации не выполнена.
Проверил настройки:
Asbuilt Editor CCC
#42 Кондиционер: Electronic Climat Control (стояло)
Direct Configuration BCM:
DE00 Climat System — EATC (стояло)
DE00 BlowerOnSwitch — Without BlowerOnSwitch (а вот тут сюрприз, параметр был указан With BlowerOnSwitch)
DE00 DefrosterLEDControl — LED controlled by HVAC (стояло)

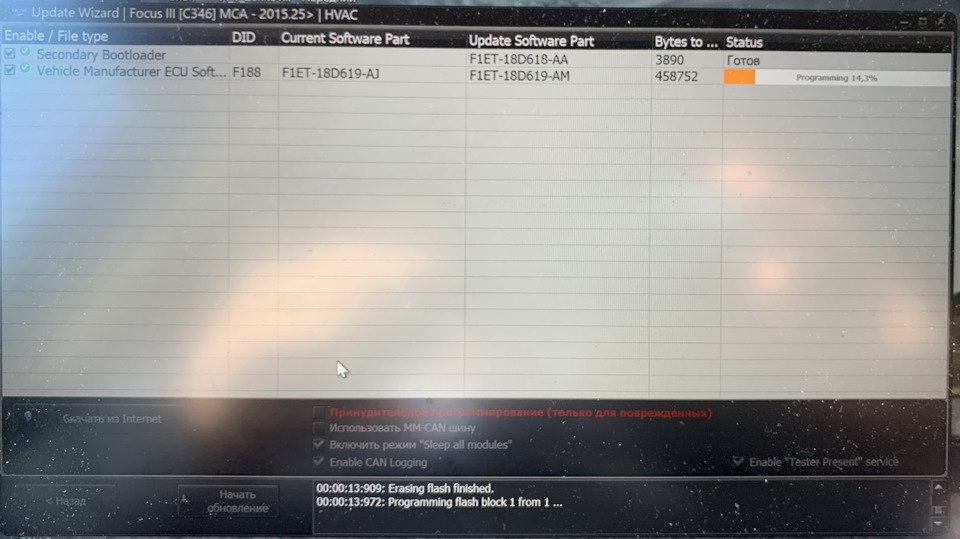

Затем через Update Wizard обновил ПО HVAC и о чудо, проехав 300 км прочитал ошибки и удивился, что U2101 по HVAC более не появляется.
2. Усилитель Sony DSP
Справедливо для усилителя от Explorer.
Bootloader: BT4T-14C591-AA
CT4T-14C589-AA
CJ5T-14C656-AA
Проверяем все настройки звука:

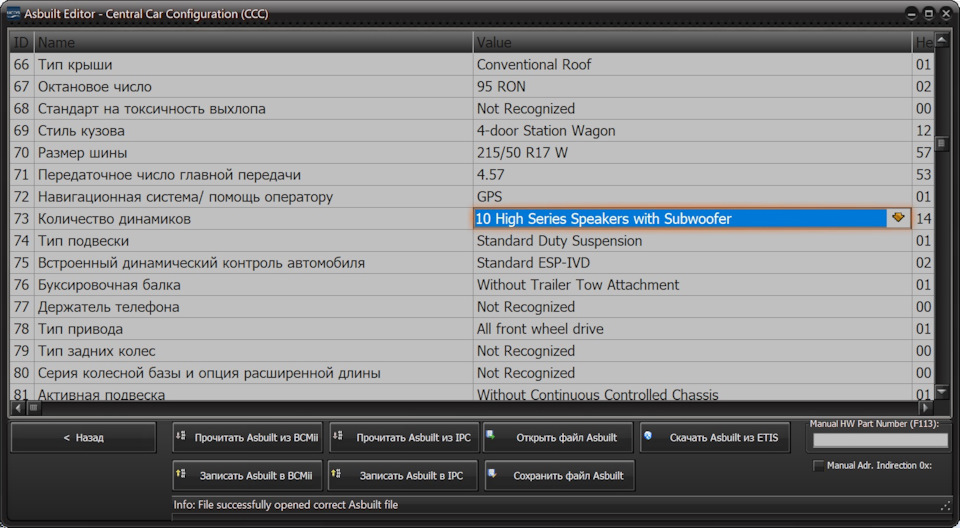

Конфигурация Asbuilt Editor CCC
#73 количество динамиков – 10 High speaker with Sub
#119 Радио, усилитель и звуковая система – High Performance 4 40W, 8 Speakers (Тут имеется ввиду скорее кличество каналов аудио, а не динамиков. По 2 канала на предние двери, по 1 каналу на задние, один на ЦД и один на саб).

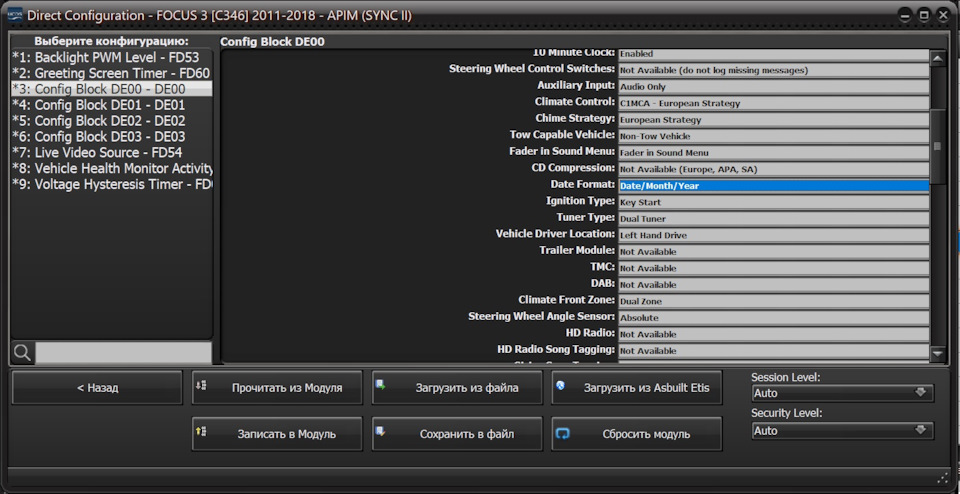

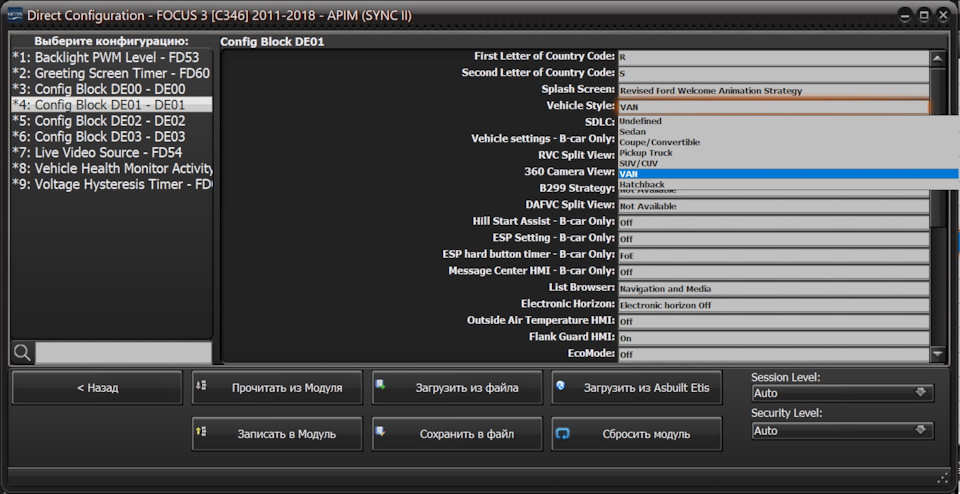

Конфигурация Apim Config Block DE00 — DE00:
Smart DSP — Log missing DSP Messages (When configured for Smart DSP and Lincoln then enable THX Deep Note)
Surround sound available in occupancy mode: Available (Объемный звук)

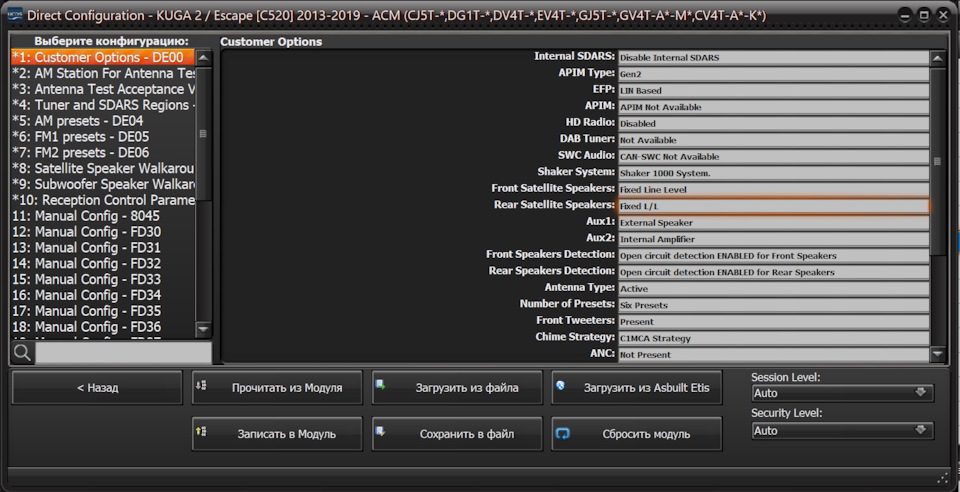

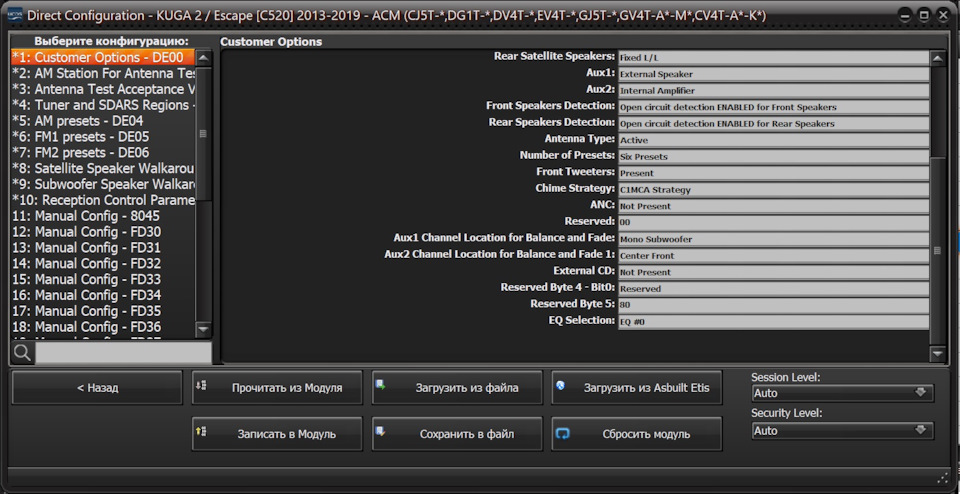

Конфигурация ACM Customer Options DE00 (тут внимательнее, менял параметры ACM версии CV4T от KUGA, что приводило к ошибкам по ACM. После того как разобрался понял что ПО на ACM у меня обновлено на EV4T, а это в UCDS другая ветка с настройками Direct Config. Залил сохраненный бэкап, поправил то что хотел и о чудо, ошибок по ACM не появилось):
Front Satellite Speakers — Fixed Line Level
Rear Satellite Speakers — Fixed L/L
Aux 1 – External Sub
Aux 2 – Internal Amplifier (логичнее поставить External Speaker, но с этого выхода сигнал идет напрямую на ЦД минуя усилитель).
Front Tweeters – Present
Chime Strategy – C1MCA Strategy
Aux 2 Channel Location – Center Front
Rear Tweeters — Present

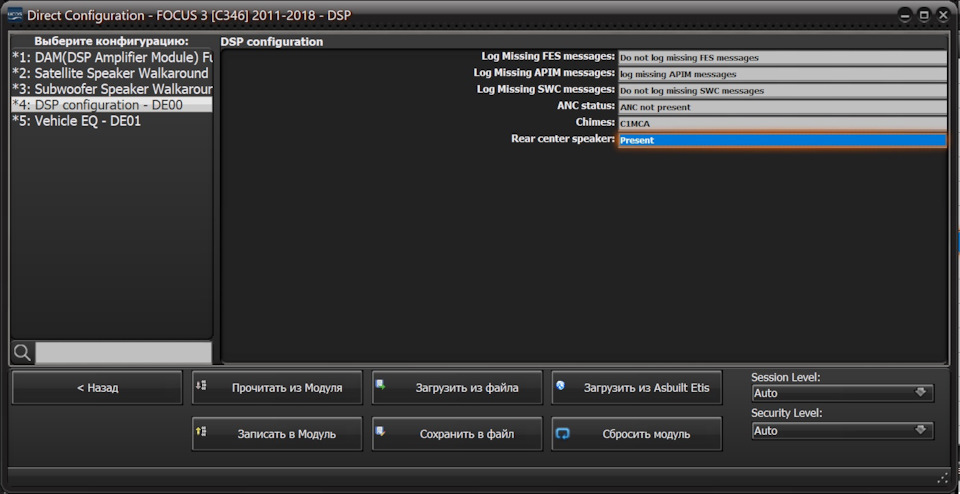

Конфигурация DSP
Direct configuration DE00:
Log Missing APIM message – Log missing APIM messages
Rear center speaker — Present (для работы объемного звука)

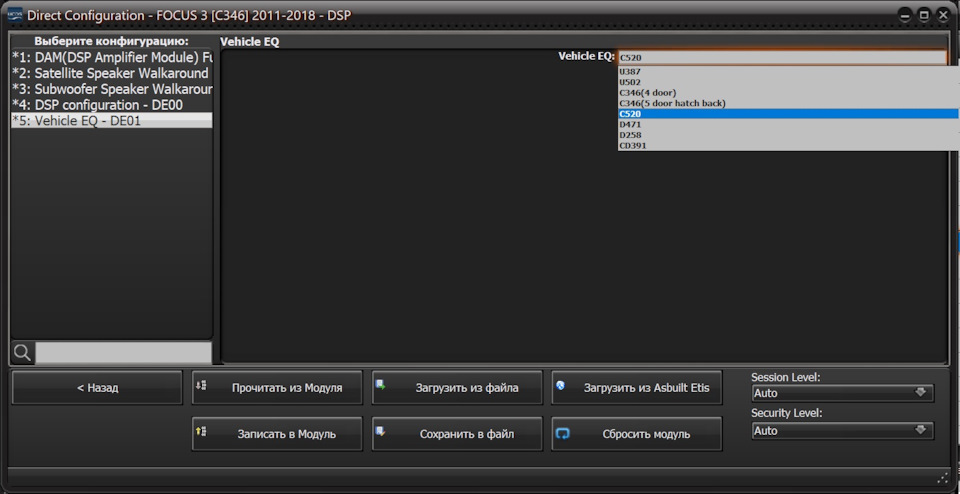

Direct configuration DE01:
Vehicle EQ – DSP сконфигурирован под тип авто и не предоставляет гибкого изменения эквалайзера, но от типа авто звук меняется кардинально. Можно выставлять любой, кому как по звуку, перепробовал все и остановился на конфигурации Kuga С520, от С346 седана и хетча на мой вкус слишком много баса, да да именно много. Малыш в докатке с усилителем Sony творят чудеса…
Для применения настроек эквалайзера обязательно делать сброс модуля.
И снова усилитель с сабвуфером меня удивили, звук действительно стал более объемным и красочным. Словами конечно трудно описать, но эффект есть и он ощутим. Теперь можно чаще менять пресеты эквалайзера под разную музыку, потому как сбалансированного нет. С одним пресетом отлично играет попса, с другим рок и металл, и так далее… И еще хочется отметить тот факт, что ползунки эквалайзера в настройках Sync II стоят по умолчанию посередине и предустановки типа Рок, Поп и прочее выключены. Если играться с ними то вариантов с эквалайзерами становится еще больше, поэтому натроить можно под любой вкус.
3. Активировал автоматическое отключение подогрева руля
Direct Configuration BCM:
#57 BCM Configuration — DE00
HSW AutoShutOffTime – Default No Shut Off (поставил на 10 minutes)
HSW TempSetPt – Default Level 2 Heatsing

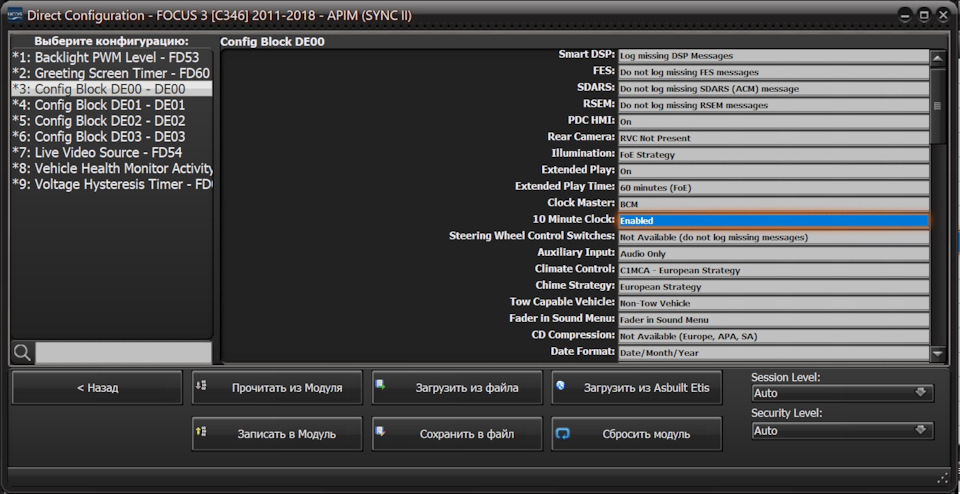

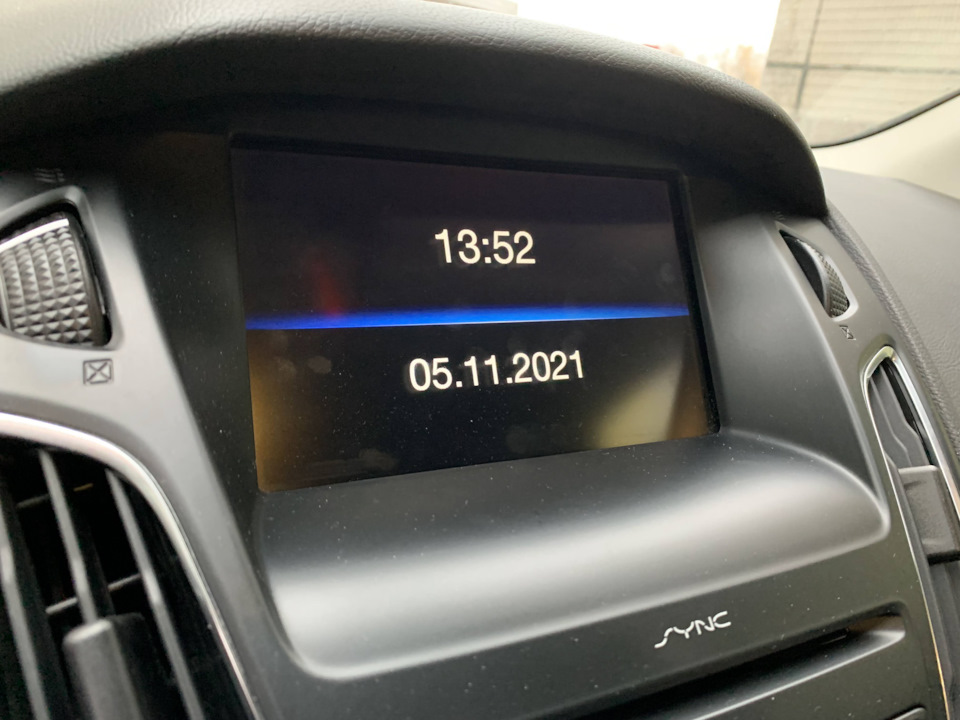

4. Включил отображение часов и даты на экране Sync 2
Direct Config APIM (SYNC II)
DE00 – 10 minute clock — Enable

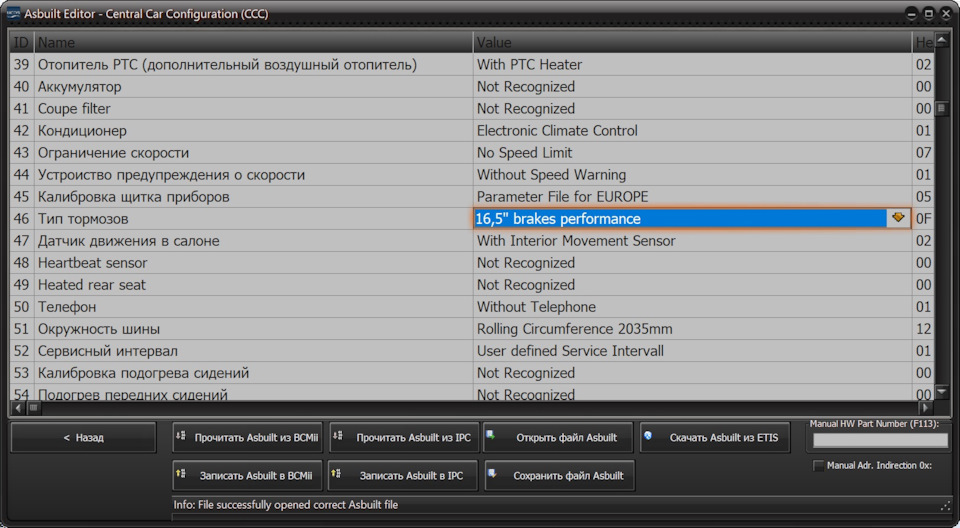

5. Проверил настройку тормозов (при замене на 320 мне их видимо не активировали, установлено было 16 brakes performance, а это 300 диски)
#46 Тип тормозов — 16,5″ brakes performance
После изменения конфига BCM вывалились ошибки по ABS и PCM (P160A).
Для сброса ошибок по ABS сделал инициализацию модуля.
Для сброса ошибок по PCM сделал сброс KAM и инициализировал PCM данными из CCC.
И вуаля — нет ни единой ошибки.
Также обновил ПО на модуль TCM. Стояла прошивка FV6P-7J104-GD, и были странные переключения с 1 передачи на 2. Причем это особенно наблюдалось при езде внатяг, когла педаль нажата на половину. При спокойной езде и при нажатии педали в пол все было отлично. Почитал синий форум и понял что у многих на прошивке GD происходит подобное. Было решено прошиться на последнюю доступную FV6P-7J104-GE от 21 ноября 2017. После обновления сделал адаптацию. Ну и поехал тестировать. Затупы с 1 на 2 ушли и машина стала переключаться как то собраннее и четче. На GD переключения были более плавными. Если не понравится GE, то теперь без проблем можно всегда откатиться на GD.
Покупкой адаптера несомненно доволен, теперь многие процедуры можно делать самому. Очень жалею что не купил его раньше — сэкономил бы кучу средств и времени.
Поправил также тип генератора и включил опцию отключения ПТФ при включении дальнего света.
#18 Функция ПТФ
DSP в массы. Инсталляция в штатную систему без мучений.
Большинство автолюбителей хоть однажды, да и посещала мысль об усовершенствовании своей аудиосистемы в автомобиле. Как раз в этот момент и происходит перелом, который делит людей на 3 категории описывая, как бы 3 разные судьбы присущие людям с разным психотипом и кошельком. (Их может быть и больше, но я опишу именно те, с которыми сталкивался лично)
В первый вариант развития событий происходит с людьми, готовыми на все ради своей идеи. В данном случае начинается полная переделка и доработка автомобиля под все нужды и прихоти хозяина со всеми выходящими отсюда последствиями. Бюджет и количество денег и затрат на работу в этом случае не ограничены. Нужно признать, что данный вариант не является массовым в связи с понятными причинами, можно только по-хорошему позавидовать людям, у которых есть такая возможность.
Второй вариант похож на первый стремлением владельца к переменам, только в этом случае сомнений и компромиссов предостаточно, да и время на осуществление задуманного уходит куда больше, как как основной целью владельца является получить максимальный результат при этом не переплачивая. Поэтому ему приходиться погружаться в мир автозвука и изучать все тонкости и нюансы, обращаться за советом к профессионалам, дабы не вылезти за уже конкретные рамки бюджета. Аудитория естественно в этом случае разная – кто-то пол жизни копит на компоненты и постепенно это все устанавливает, кто-то ставит самый начальный вариант аудиосистемы и потом уже начинает его усовершенствовать, кто-то просто меняет магнитолу и этим ограничивается.
А третий вариант людей вроде и не против улучшить аудиосистему, но как только владелец авто начинает думать о всех нюанса возможных переделках салона, вариантов замены ГУ и необходимых переходников для сохранения штатных функций, подбора компонентов и т.д. Приходит осознание, что одно тянет за собой другое и малой кровью не обойтись и желание апгрейда откладывается на дальнюю полку. И таких людей становится все больше тем более, что сладкие времена, когда автозвук был на пике моды, уже давно прошли. И автовладельцы современных автомобилей хотят ощутимый (“слышимый”) результат за адекватную стоимость. Именно для них, как нам кажется, подойдет продукт, про который сегодня пойдет речь.
На самом деле не только для них, я думаю многим он будет довольно интересен.
Рассказывать будем про цифровой усилитель класса D со встроенным DSP процессором и самое интересное — со штатным подключением.
Исполнение усилителя в одном корпусе с процессором уже не ново, его давно используют именитые бренды автозвука, такие как Audison, Eton и т.д. Правда доступными простым смертным их не назовешь. Цена кусается. Поэтому появление “народного” варианта вполне закономерно.
Усилитель/процессор имеет очень компактный корпус, способный уместиться в передней части салона, это может быть и место за бардачком, в самом бардачке, под сидением, за магнитолой и т.д. Проблем со скрытой установкой возникнуть не должно. В нашем видеообзоре мы как раз установили его за бардачком в автомобиле Skoda Octavia A7.
Модельный ряд состоит из 4-х, 5-ти и 8-ми канальных аппаратов. Мощности здесь вполне достаточно. Подробные спецификации будут ниже. Сразу обращу внимание, что мы не будем приводить в спецификациях пиковую, максимальную мощность, а будем указывать именно номинальную RMS мощность, поэтому кто привык ориентироваться на мощность встроенного усилителя магнитолы, как 4*50 Вт, тот может умножить приведенные нами значения на 2, или на 3, хоть на 5 умножайте, мы не против.
Хочется отметить основную фишку этого усилителя – это, именно простое подключение к штатной системе. В комплекте с усилителем идет Т-образный хвост со штатными разъемами для подключения усилителя в разрыв штатной системы, не нарушая проводки. Существуют хвосты для самых популярных автомобилей, н-р Audi/VW/Skoda, Hyunday/KIA, Nissan, Toyota/Lexus. Peugeot/Citroen, Chevrolet/Opel, Renault, Honda, Mazda, Mitsubishi, Ford, Jeep, Mercedes, Suzuki. Естественно, сечение проводов в штатном разъеме не может обеспечить необходимого показателя по питанию для усилителя, поэтому питание нужно продублировать, взяв его из тех мест, где сечение провода побольше. Наиболее правильный и надежный вариант — провести питание напрямую от аккумулятора.
Таким образом, можно добавлением всего одного компонента ощутимо улучшить качество звучания штатной аудиосистемы, при этом получив широчайший функционал для ее настройки. А настроек тут предостаточно:
1) ФНЧ/ФВЧ/Полосовой 4-го порядка с любой задаваемой частотой среза и его крутизной.
2) Временные задержки для каждого канала
3) 7-ми полосный параметрический эквалайзер с выбором частоты для каждой полосы и что важно выбором разных значений добротности для каждой полосы. (в версиях PRO — 31 полосный)
4) Возможность запоминать до 5 вариантов пользовательских настроек и переключаться между ними.
5) Регулируемый Bass boost
6) В версиях PRO возможность проигрывания потокового аудио по Bluetooth.
Управление всеми настройками происходит через наглядное и удобное приложение на смартфоне, предварительно потребуется “спарить” смартфон с усилителем через Bluetooth.
Подводя итоги, отмечу, что после установки усилителя, даже без какой-либо настройки, эффект был слышен сразу, баса стало ощутимо больше даже на штатной акустике, фильтры помогли подрезать его снизу, чтобы акустика не перегружалась. Поигравшись с настройками, удалось отодвинуть сцену и сделать ее более объемной. Разница есть, однозначно! Я думаю, у многих людей вызовет удивление, как добавив всего один компонент в штатную систему можно ощутимо повлиять на качество звучания в автомобиле. Это именно то, с чего можно без больших вложений и мучений начать свой путь в мир автозвука.
Цена 4-х канальной модели PNB-400 — 12950 р.
(Скидка для подписчиков Drive2 — 10% = 11655 р.)
Ссылка на описание
Ссылки для покупки:
PNB 300D (4*30 Вт RMS, класс D) — 9450 (со скидкой — 8505 р.)
PNB 300 PRO (4*30 Вт RMS, класс AB) — 11900 р. (со скидкой — 10710 р.)
PNB 400 (4*76 Вт RMS, класс D) — 12950 р. (со скидкой — 11655 р.)
PNB 400 PRO (4*76 Вт RMS, класс D) — 14900 р. (со скидкой — 13410 р.)
PNB 500 PRO (4х30Вт класс AB + 1х90 Вт класс D) — 19900 р. (со скидкой — 17910 р.)
PNB 800 PRO (4х30Вт класс AB + 4х90 Вт класс D) — 22900 р. (со скидкой — 20610 р.)
Чтобы получить цену для подписчиков, нужно в комментариях к заказу скинуть ссылку на профиль в драйве, после чего, менеджер изменит сумму.
Настройка звуковой сцены в автомобиле
Настройка звуковой сцены в автомобиле
Для удобства потребуется аудиоплеер Poweramp (для системы Android)
Информация взята с сайта drive2.ru. образ диска в формате FLAC в конце статьи. ( прим.)
Долго искал, экспериментировал, мучался с настройками. И вроде бы все не плохо, но не то. И вот наткнулся на одном из форумов на способ предлагаемый пользователем с ником «RUSpect». Сделал так как делал он, просто по шагам 1-2-3…Дальше довел на слух под себя и теперь сцена просто потрясающая.
Маленькая ремарка от меня. Этот метод рассматривает регулировку задержек путем установки расстояний до излучателей в сантиметрах. В милисекундах все будет наоборот.
Начнем…Много какого музыкально-настроечноего материала я перепробовал, но остановился на одном единственном «LET’S TEST CD-приложение к жураналу «Салон AV» №7 2002 г.» По моему мнению треки с 9 по 69 – отличный материал для первоначальной настройки, остальные просто приятно послушать.
Как писал выше, методика применялась для систем с 2-х полосным фронтом и одним сабом. Теперь к настройке. Обычно настройка как бы разбита на несколько этапов, если где-то «схалтурил» то и результат получался соответствующий.
1. Грубое выставление задержек (метод для регулировки задержек в сантиметрах)
2. Проверка фазировки (аккустической фазы)
3. Регулировка уровней для каждого излучателя
4. Выбор частоты раздела ВЧ/НЧ
5. Точная настройка задержек
6. Правка АЧХ эквалазером
7. Настройка саба.
Собственно по каждому пункту, как говорили учителя в школе, мы и пройдемся)))
По-умолчанию: ВСЕ излучатели (динамики) подключены в электричекой фазе. Частота раздела ВЧ/НЧ 3.15кГц 12дб/окт как самая провереная при которой мало что может сгореть. Саб в данный момент не участвует в настройке потому отключен.
1. Грубое выставление задержек
Тут все просто, берем рулетку и замеряем расстояния от динов до места, к примеру для правого руля у нас получилось: мид Л/П +90/+60, твитер +100/+50, записали в блокнот.
2. Проверка фазировки (аккустической фазы)
Для проверки используем Трек № 10 «коррелированный розовый шум»
Отключаем миды, слушаем только ВЧ, затем наоборот.
«Пучек шума» должен быть в обоих случаях как для ВЧ, так и для НЧ собран в одной точке. Расположение этой точки пока нам не интересно, мы сейчас не этим занимаемся. Меняем фазу на дальнем дине (религия), слушаем. Оставляем фазировку на дальнем дине такую, при которой пучок был более собран.
3. Регулировка уровней для каждого излучателя
В данной настройке слушаем Трек № 11 «Розовый шум»
Отключаем миды, слушаем только ВЧ, затем наоборот.
На данном треке отлично слышно какая из сторон громче, когда включите все сами поймете, что с этим делать.
Сначала «правим» ВЧ, затем НЧ, затем включаем все 4 канала и выравниваем уровни между парами ВЧ, затем НЧ, далее включаем ВЧ+НЧ левой стороны для самоудовлетворения и проверяем правую сторону. В конце этой настройки шум должен быть «однородным», то есть вы его должны слышать с одинаковой громкостью из каждого из 4х каналов, а не к примеру из ближнего ВЧ явно громче чем из из левого НЧ.
4. Выбор частоты раздела ВЧ/НЧ
Перед этим этапом делаем контрольную проверку фазы. Для этого используем Трек № 12 «розовый шум фаза-противофаза».
В фазе «пучек шума должен исходить откуда угодно, главное, чтобы вы его не слышали из какого-либо динамика. Если при фазовом сигнале явно слышно к примеру в каком-нибудь миде, то идем все сначала, начиная с пункта №1, поверьте, где-то не правильно намеряли или услышали.
Фазу проверили, все хорошо.
Далее начинается «шаманство», с использованием треков №46-66, диапазон до 100 Гц пока не интересует, т.к. на него сильно влияет саб. Выше 10кГц так же не интересует, т.к. в 2-х полосном фронте редко кто использует частоту раздела выше 10 кГц.
При проигрывании слушаем уровень сигнала. С непривычки достаточно не просто понять, какой играет громче, какой тише, но быстро и легко никто не обещал, прогоняем до тех пор, пока не придет прозрение. Прозрение пришло, явные провалы и горбы записаны в блокнот для дальнейшего анализа АЧХ))). Но сейчас нас интересует рез ВЧ/НЧ(предположительный диапазон 2-5кГц). Напомню, по умолчанию у меня стоит 3.15 кГц 12дб/окт. В зависимости от того что у вас между 2-5кГц делаем корректировки, которые зависят от возможностей ВЧ м НЧ.
а. Горб в диапазоне 2-5кГц. Двигаем НЧ ниже или ВЧ выше (не забываем, чем выше режем ВЧ тем ниже сцена, по крайней мере завал на краях обеспечен, но и низко резать не всегда позволительно, тут зависит от Fs ВЧ). Меняя частоту реза, добиваемся относительно ровного уровня сигналов. Для меня не критично, что между резами образуется «дырка», последняя настройка у меня была НЧ 2.5кГц ВЧ 4кГц вторыми порядками.
Б. Провал в том же диапазоне, лечим с точностью наоборот чем горб, часто помогает перехлест частот, к примеру НЧ 4кГц, ВЧ 3.15кГц. Если не получается вытянуть кроссом, то увеличиваем уровень ВЧ, а потом эквалазером придется «душить» остальной диапазон.
5. Точная настройка задержек
Для проверки используем Трек № 10 «коррелированный розовый шум»
Отключаем миды, слушаем только ВЧ, двигаем «пучек» путем изменения задержки на дальнем ВЧ (религия) в место, где предположительно должен находиться центр сцены, затем для НЧ тоже самое.
Далее включаем все 4 канала. «Пучек шума» в идеале должен быть собран в одной точке. Но как показыает практика это никогда не случается)))) Потому делаем следущее: все 4 канала проигрывают трек №10, путем одновременного изменения задержки ВЧ (к примеру к каждому каналу ВЧ +5, потом +10, потом еще +10, потом от первоначальной величины –5, потом –10 затем еще –10. Пытаемся найти такие значения, изменения которых даже на пару делений приводит пучек в движение по вертикали, то есть по высоте сцены. Как правило уменьшая задержку на ВЧ (к примеру было +100 +50, сделал +90+40 не меняя задержки НЧ) сцена должна подниматься и наоборот. Как только вы поймаете значения при которых пучек явно двигается, можно считать, что половина настроек сделана, и сделана правильно. Выставляем без фанатизма нужную высоту сцены, то есть пучек на уровне горизонта.
Катаемся долго и нудно, правим на музыкальном материале, но как правило никаких РАДИКАЛЬНЫХ изменений не приходилось делать. Туда-сюда на пару делений не более. Это самый долгий и самый ИМХО важный процесс в настройке, потому никогда не торопимся. Меняем параметр, катаемся как минимум несколько дней, чтобы понять до конца что не так.
6. Правка АЧХ эквалазером
Вообще по религии не положено трогать эту вещицу, но «попробовав раз — ем и сейчас». Тут все просто и сложно одновременно.
Метод стар как весь караудио с поканальными эквалазерами. Принимаем одну сторону скажем лево за эталон, прогоняя треки № 46-69. Правим на этой стороне все что правится (правая сторона отключена, эквалазером душим только горбы, в + никогда не лезем). Включаем вторую сторону и прогоняем все тоже самое, НО слушаем в какую сторону уходит сигнал, если к примеру правее центра, то на левой стороне убавляем эквалазером этот диапазон или добавляем на правой(работаем как-будто балансом, но для определенной частоты(не всем ГУ это подвластно).
Тут ничего нового, замер рулеткой, проверка фазы(тут как правило, когда саб в противофазе с мидами диапазон 80-200Гц провален), уровни, нарезка, точная настройка задержек.
