Номерная рамка-парктроник с АЛИ
Честно-говоря, в планах была установка ГУ с экраном и камерой заднего вида, но так получилось, что я купил еще один комплект дисков(об етом в следующих записях) =), потому в бюджете я стал ограничен)))
Нужен был парктроник, но опять-же, резать и сверлить ничего не хотелось… и тут, как по заказу, мне попалась на глаза данная номерная рамка-парктроник:

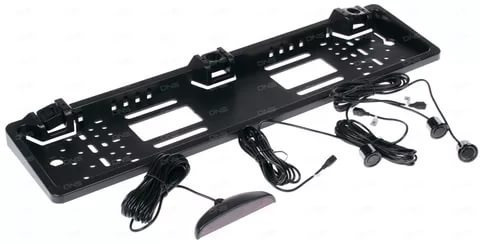

В комплекте к рамке идет экран, блок управления, и три датчика с проводкой и инструкцией.

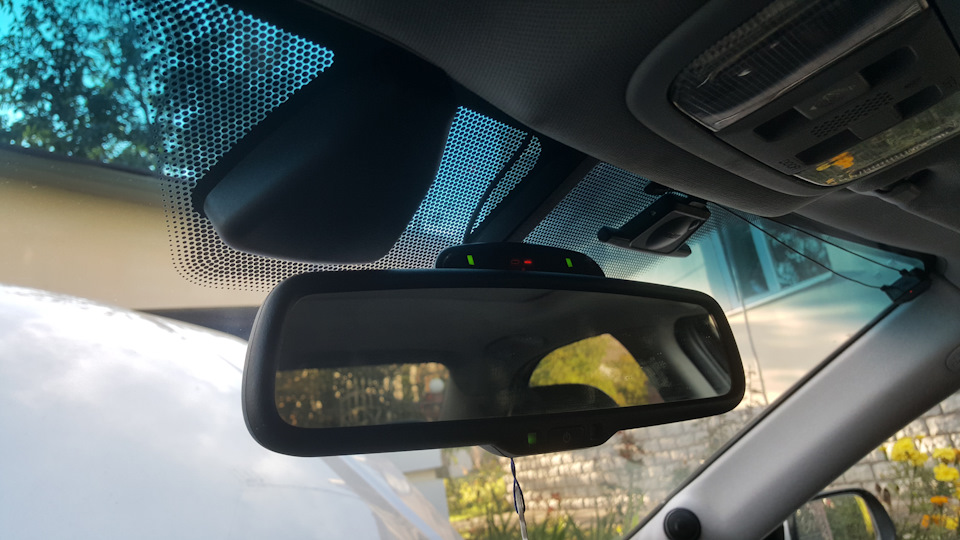

Экранчик я приклеил на зеркало заднего вида, а проводку пустил под обшивкой по левой стороне автомобиля…Скажу на перед, что из всего процеса установки, ето был самый долгий этап)))

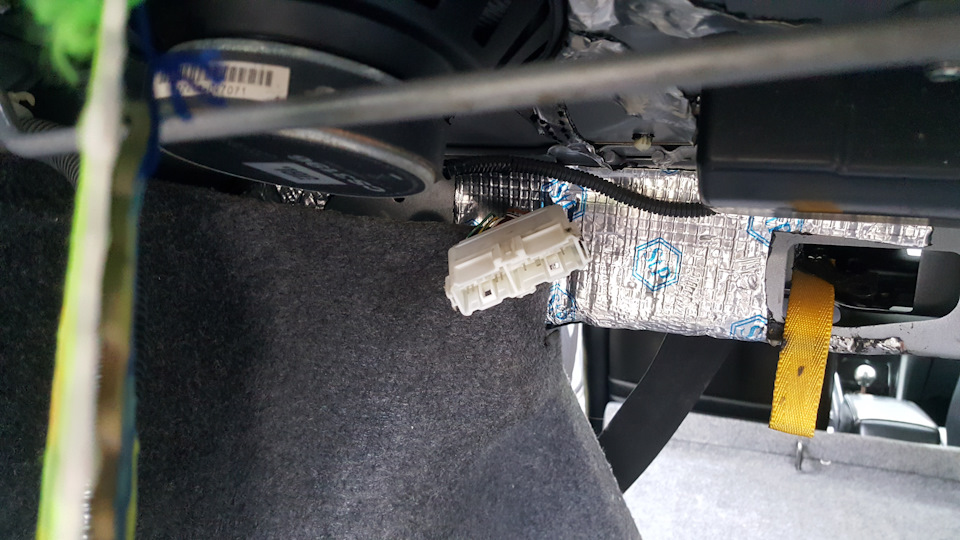

От штатной проводки нам понадобится только один кабель(+ что идет на лампу заднего хода). Найти его можно в левом верхнем углу багажника, (там только один штекер за обшивкой, так что не ошибетесь):

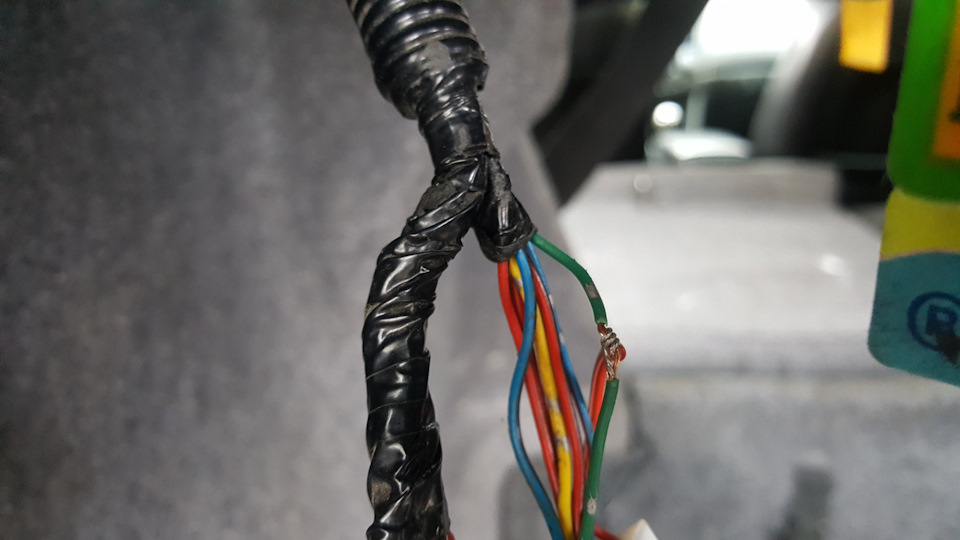

В самом штекере нам нужно найти зеленый провод с серебристой полоской и к нему приделать + от блока питания парктроника:
Минус я кинул на кузов, подложив его под один из болтов в багажнике.
Когда все проверили и все работает, нашу скрутку (+ парктроника и + лампы заднего хода) нужно хорошо пропаять и заизолировать.

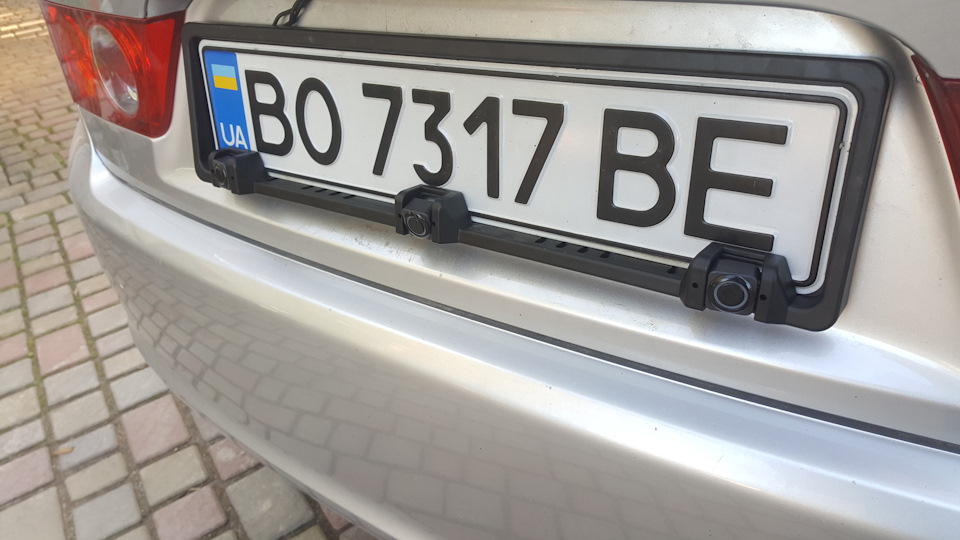

Провода от рамки, я пустил вместо одной из клипс, что крепит декоративную накладку подсветки номера и кнопки открытия багажника.
Плюсы:
Чтоб подключить рамку к автомобилю, вам понадобиться всего одни провод. Ничего резать и подпиливать не нужно. Рамка становиться почти без вмешательства в сам автомобиль.
Точность датчиков +-2см(проверял рулеткой).
Минусы:
Внешний вид…он на любителя
Надеюсь мой пост стал полезен для Вас)
P/S. После того, как установил и показал друзьям- 2е заказали такую-же)))
Всем добра и мирного неба над головой!
