Установка автономного отопителя салона с возможностью работы в горах на высоте
Казалось бы, что может быть проще, чем врезать «фен» в салон микроавтобуса? Но мы ведь не ищем лёгких путей!
Для начала давайте разберёмся с видами отопителей, потому что некоторые читатели их путают:
Жидкостный отопитель («котёл») часто устанавливается на машинах с дизельным двигателем, так как современные моторы имеют высокий КПД и низкий расход топлива на холостых оборотах, из-за чего в холодную погоду прогреваются очень медленно. Данное устройство по команде с пульта дистанционного управления или самостоятельно (при запуске двигателя) включается и начинает греть охлаждающую жидкость. При запуске с пульта ты садишься в машину, заводишь мотор, а стрелка температуры сразу показывает, что двигатель уже прогрет. В сильные морозы электроника также запускает «котёл», помогая двигателю быстрее выйти на рабочую температуру и не остывать на холостых.
Воздушный отопитель («фен») греет исключительно воздух в салоне, пропуская его по кругу через себя, так что внутри будет тепло даже при заглушенном двигателе. Для ночёвок на природе в доме на колёсах это незаменимая вещь — в той же Киргизии мы включали его летом, когда днём на солнце было +27, а вечером температура падала до 7-8 градусов.
1. Принцип действия у обоих устройств одинаковый. На картинке воздушный отопитель. Внизу у него расположены два патрубка, по одному он забирает воздух для горения, из другого выходят выхлопные газы. Между ними виднеется тонкая топливная трубка. Соответственно, работает на топливе из основного бака (либо можно сделать для него отдельный бачок-канистру, как поступают некоторые владельцы). Расход топлива очень скромный, на максимальном режиме примерно 0,5 литра в час, по мере нагрева салона потребление также снижается.
Отопитель должен быть смонтирован на полу таким образом, чтобы патрубки оказались на улице (хотя мне недавно рассказали, что некоторые люди делают монтаж так, чтобы воздух для горения забирался из салона, а наружу выводят только выхлоп). Это запрещено по технике безопасности: так как выхлопная трубка крепится к отопителю (затягивается) металлическим хомутом, то очень важно, чтобы в случае возможной разгерметизации соединения отработанные газы оказывались на улице, а не в салоне.
Основной расход энергии аккумулятора происходит при запуске, когда нужно «зажечь факел» свечой накаливания в камере сгорания. После того, как внутри камеры началось устойчивое горение, энергия требуется только на электронику и работу вентилятора, потребление падает, и от заряженной батареи 95Ач печка может работать больше суток.
Камера сгорания представляет собой теплообменник, который при обдуве передаёт своё тепло холодному воздуху, взятому из салона. Таким образом, из выпускного патрубка воздух в салон поступает уже горячим. Как видите, всё довольно просто.
А теперь расскажу про наш опыт. Когда мы в 2015 году катались на Дефендере по Памиру, отопитель отказывался запускаться на высоте: он включался, сильно дымил белым выхлопом и аварийно отключался с ошибкой «нет устойчивого горения». Сказывался разрежённый воздух в горах. При этом в прошлом году мы были примерно в тех же краях на «Калифорнии», но там аналогичный отопитель без проблем работал на высоте до 4000 метров (максимум, на который мы поднимались).
Соответственно, была задача, чтобы в новом кемперочке установленный «фен» нормально запускался даже в горах, где мы так любим бывать. И оказалось, что решить этот вопрос не так-то легко.
Сейчас многие выбирают «китайцев» (из-за дешевизны некоторые даже не заморачиваются с их ремонтом, сразу покупают новый при поломке), отечественный отопитель «Планар», либо же более дорогие немецкие «Webasto» и «Eberspacher».
Понятное дело, у китайцев бесполезно пробовать узнать информацию о максимальной высоте работы отопителя. У наших в технической документации тоже не получилось найти эти данные, а на «горячую линию» я просто не смог дозвониться.
Звоню в представительство «Вебасто». Объясняю ситуацию — мол, автодом, отопление в горах, что скажете? Те вначале бодро ответили, что во все современные модели встроен компенсатор высоты над уровнем моря. Ок, говорю, а до какой высоты происходит уверенный запуск по документам? Человек там у себя пощёлкал мышкой и отвечает: 1500 метров. Пришлось объяснить, что полторы тысячи — это чуть выше Ай-Петри в Крыму, а нам нужно другое.
Мужик реально завис, сказал, что уточнит и перезвонит. Ближе к вечеру поступила информация: есть специальный комплект отопителя «High Altitude Edition», мощность 5кВт, он только для грузовиков (питание от 24 вольт), запуск на высоте до 4500 метров, ценник… 160 тысяч рублей, два месяца под заказ, номерок запишете? :)))
Звоню в «Эбершпехер». Объясняю ситуацию. Те просят время уточнить в Германии. Перезванивают. Да, мол, есть специальный высотный модуль, врезается в проводку отопителя, стоит… 16 тысяч рублей, номерок запишете? :)))
2. На сайте «Эбера» нашёл фирму, которая является дилером и установщиком, согласовали комплект, далее пару недель на заказ запчастей, и вот, получив Спринтера и поставив его на учёт, на следующий день отправляюсь к ним на установку. Парни работают 12 лет, но сказали, что с таким столкнулись в первый раз! На фото виден сам модуль и его номер для заказа.

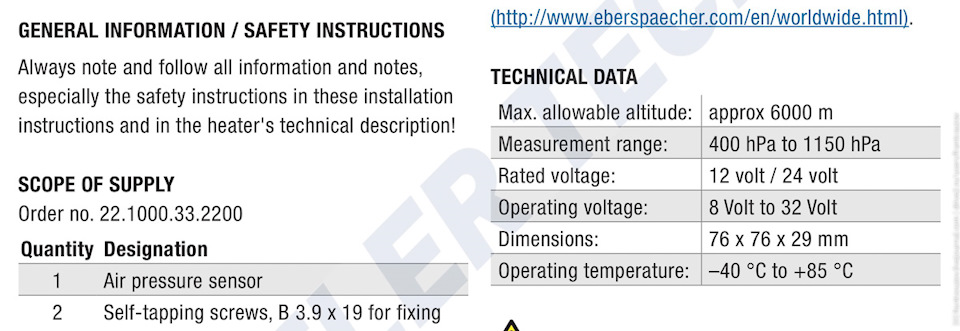

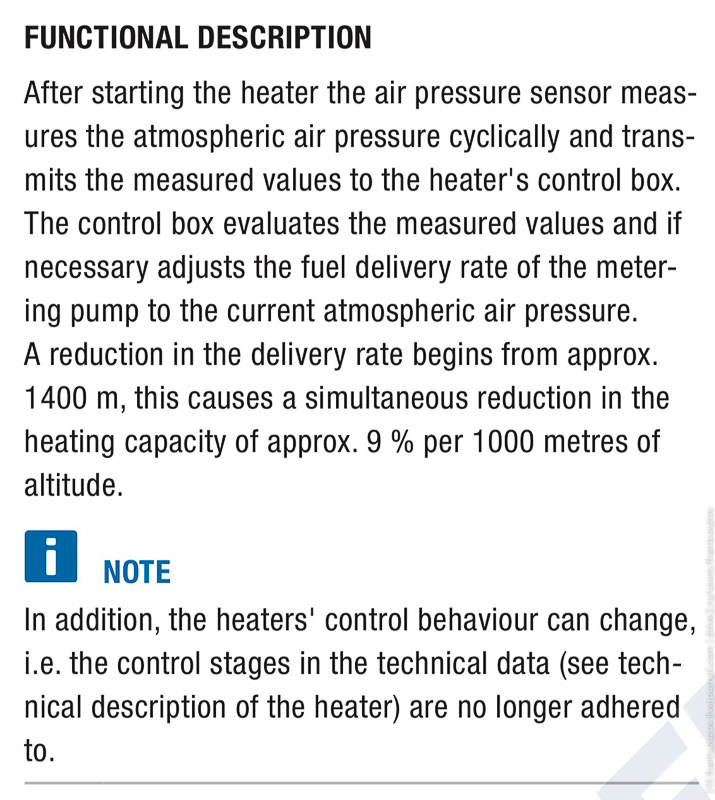

3. Нас интересует правая табличка. Судя по документации, гарантирован уверенный запуск на высоте до 6000 метров.

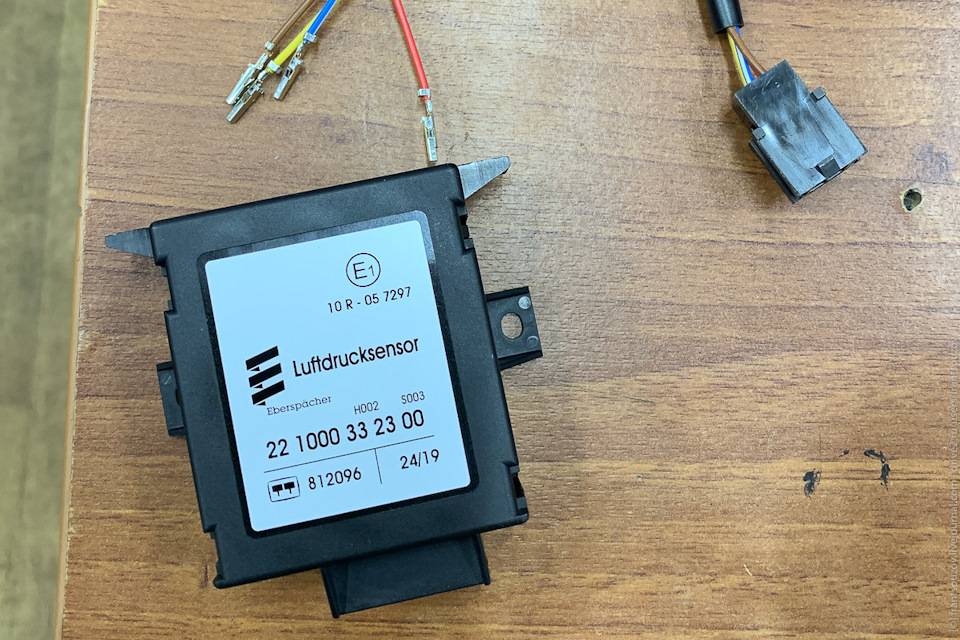

4. Как мне объяснили, коробочка врезается в проводку между отопителем и его топливным насосом, постоянно замеряет высоту, и по мере разрежения воздуха корректирует (уменьшает) подачу топлива. Такое вот простое и изящное решение. После 1400 метров на каждый километр набранной высоты мощность падает на 9% (так как воздуха и топлива сгорает меньше), но это намного лучше, чем «отказ» от запуска.

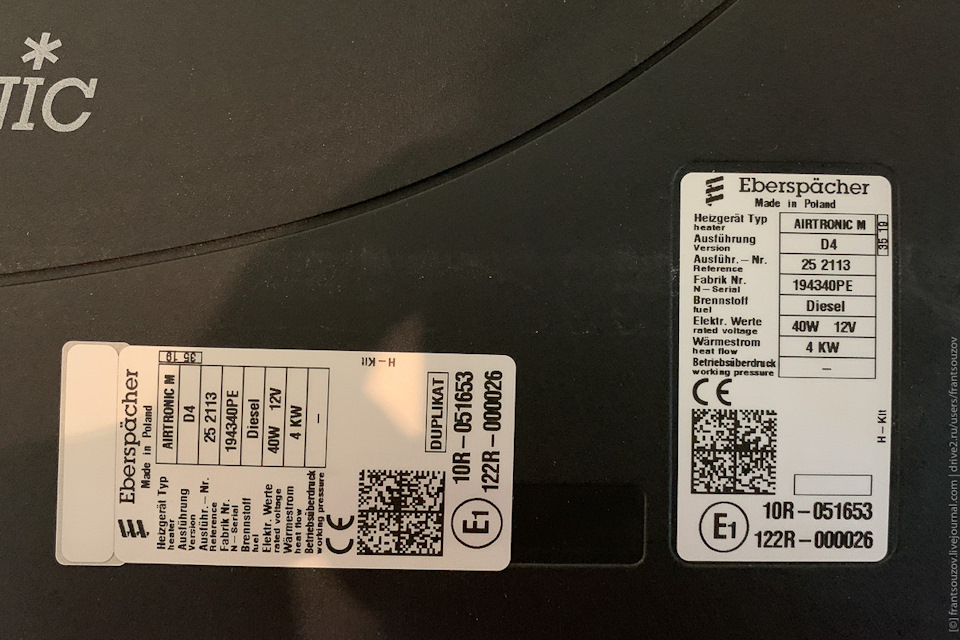

5. Учитывая объём салона, остановился на модели мощностью 4кВт. На фото виден низ отопителя, патрубки для воздуха и выхлопа, а также тонкая топливная трубка между ними.
6. Когда шесть лет назад я ставил аналогичный отопитель на Дэфа (только вдвое меньшей мощности), «Эбер» ещё делался в Германии. Г — Глобализация. Ну да ладно, лишь бы работал. Потребляемая при работе мощность — 40 ватт, это чуть меньше одной лампочки ближнего света.
7. Ставить решил у «официалов», а не самостоятельно, по той простой причине, что там идёт врезка в существующую топливную магистраль жидкостного отопителя двигателя. Пока машина на гарантии, выбрал такой вариант. Итак, в назначенное время приезжаю к ребятам на установку.
8. Изначально я думал поставить отопитель позади заднего левого колеса, между подкрылком и задней дверью, и делать сложную разводку воздуха по салону. Но ребята отговорили. Большим плюсом в таком случае было бы то, что под пассажирским сиденьем отлично помещаются два аккумулятора, при этом нагрузка от их веса идёт на переднюю ось.
Теперь минусы: сзади будет находиться кровать, так что отопитель будет гудеть в полуметре от уха. В полу придётся сверлить отверстия, которые никуда не денешь, если вдруг решу потом демонтировать печку. И последнее — менее благоприятное место для прокладки трубок забора воздуха и выхлопа (больше грязи из-под колёс) и длиннее топливная магистраль. В итоге решил всё же ставить под пассажирское сиденье.
9. Немного отодвинули его в сторону от аккумулятора, чтобы было больше места для возможной замены батареи, размечаем отверстия — и поехали!

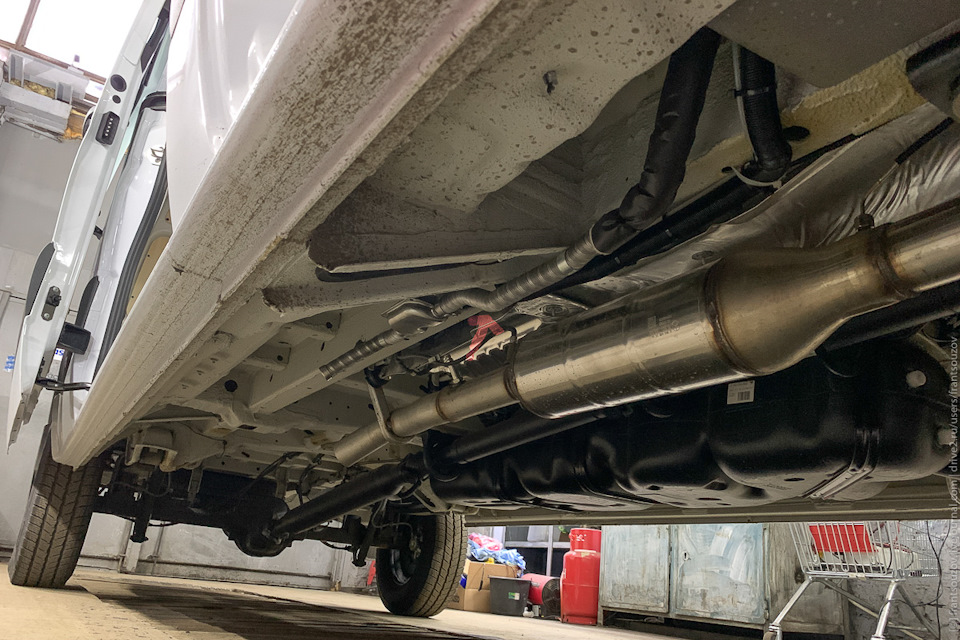

10. Врезка в топливную магистраль заводского жидкостного догревателя двигателя. Насос воздушного отопителя виден сверху посередине фото.
11. Делаем отверстия для патрубков, обрабатываем краской. В основание сиденья врезаем дефлектор тёплого воздуха.

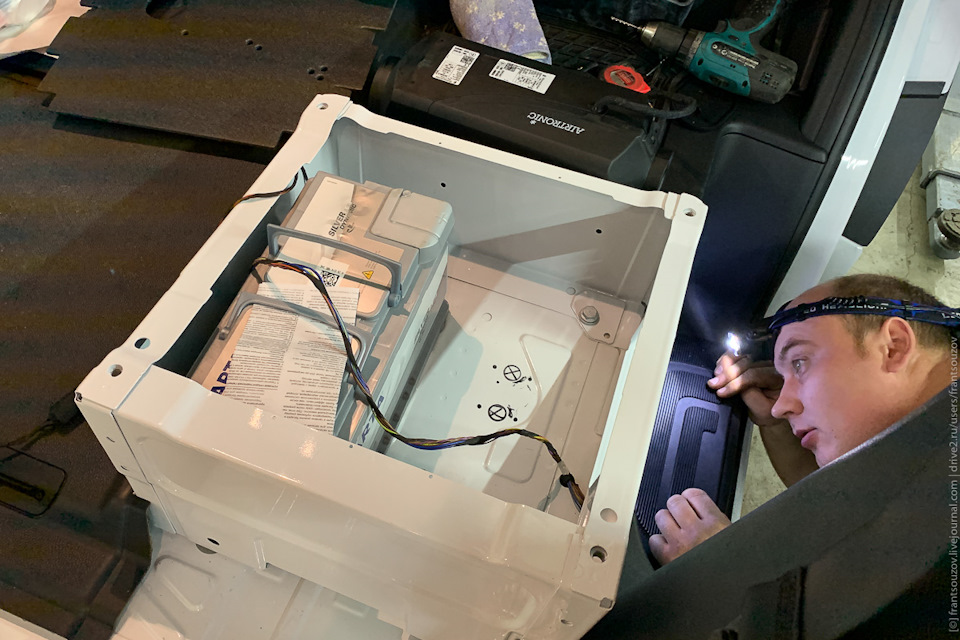

12. И прикручиваем отопитель. Так как инструкция по установке требует, чтобы от патрубка забора холодного воздуха до окружающих предметов было не менее шести сантиметров, а у нас тут около трёх, то спереди также врезаем маленький дефлектор, тем самым облегчая печке забор воздуха. Иначе при нехватке последнего она может впадать в ошибку «перегрев».

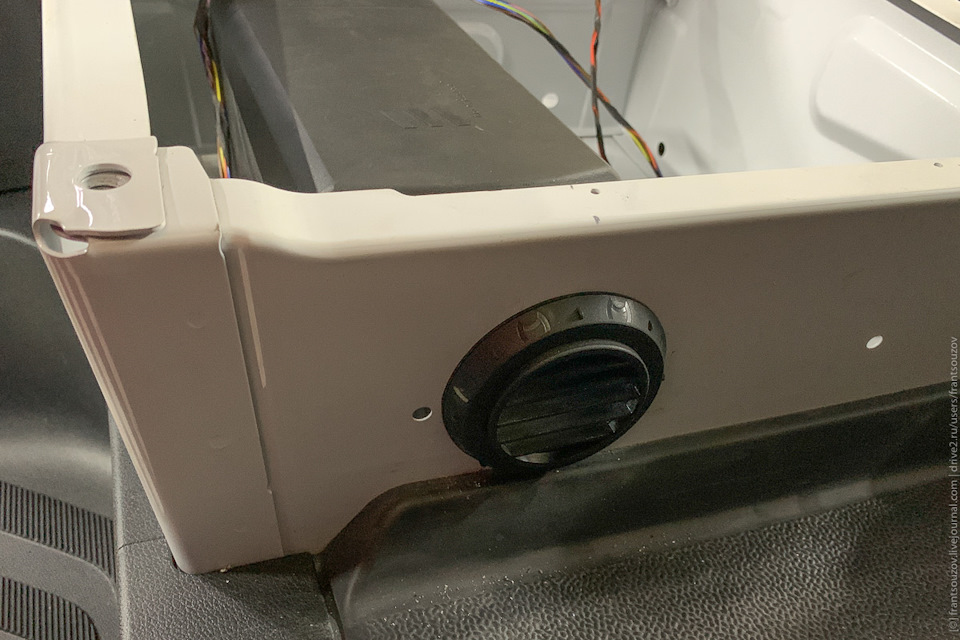

13. Большой дефлектор (90мм) сюда не поместился, поэтому врезали маленький на 60мм. Как оказалось, не зря: если во время работы поднести к нему руку, то воздушная тяга очень хорошо чувствуется.
14. Под полом между двумя сиденьями находится огромный «тоннель» для проводки, пропускаем все провода под водительское сиденье.

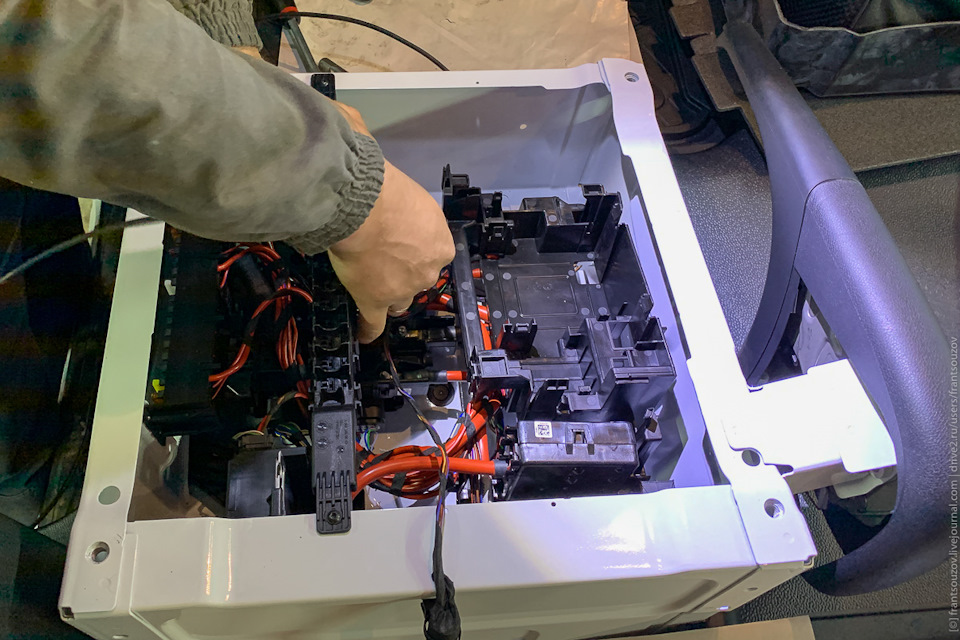

15. Подключаем электрику. Обратите внимание на правый нижний угол водительского основания и на торчащую там коробочку.

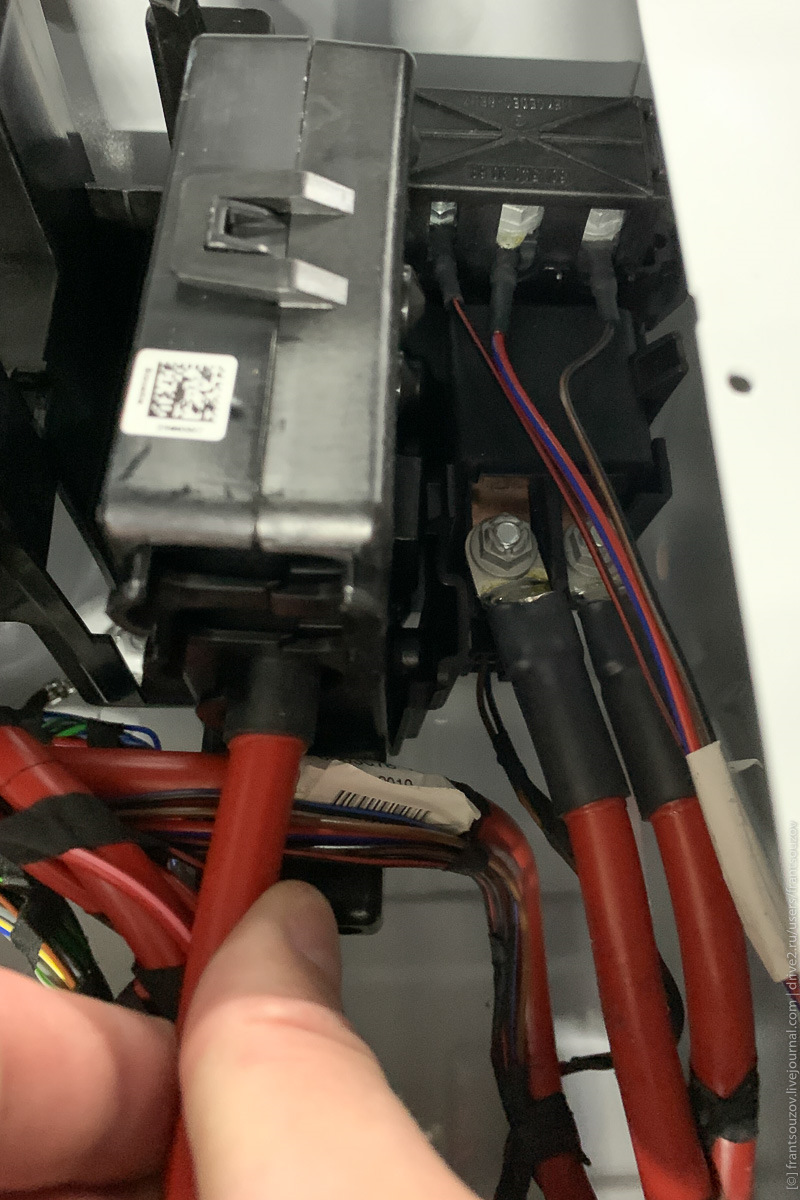

16. Фото крупнее. Здесь распложено силовое реле на 200 ампер для зарядки дополнительных аккумуляторов в салоне, при заглушенном моторе оно размыкается, так что при разряженных салонных АКБ всегда получится запустить мотор от основной батареи. Внутри коробочки находится клеммная колодка для мощных потребителей. Над реле виднеются три провода — это ещё одна колодка (отдельная заводская опция), куда подаётся постоянное напряжение, а также при включении режима аксессуаров и запуске двигателя, что будет очень удобно при дальнейшей разводке электрики (например, если заглушили двигатель, то через отдельное реле можно включать электрический подогрев в баке с водой, и так далее — сценариев много).
17. Помимо отопителя мы устанавливаем ставим два пульта, которые будут работать параллельно. Тот, который «таймер» будет находиться впереди под потолком, в заглушке ниши тахографа, так что доступ к нему будет как во время движения, так и при развёрнутых назад передних сиденьях во время стоянки. Тот, который «селект», будет расположен в изголовье кровати, чтобы ночью можно было задать температуру в кемпере, не отрывая голову от подушки.
«Easystart Timer» умеет задавать расписание для запуска, и главное — читать и сбрасывать ошибки из памяти отопителя.
Также в комплект добавился выносной датчик температуры воздуха в салоне, который будет установлен где-нибудь в районе второго ряда сидений.
Зачем это нужно? Объём воздуха большой, сзади уже может быть жарко, а впереди, возле пассажирского коврика, ещё прохладный воздух. Если не ставить внешний датчик, то отопитель думает, что раз воздух на впуске прохладный, то надо ещё «поддать жару». С датчиком температура будет считываться именно в месте его размещения, если в «кают-компании» уже требуемые +22, то можно прекращать нагрев воздуха.
18. Ну и сам «высотный модуль», размещённый под водительским сиденьем.
19. Монтируем трубки отработанных газов (дополнительно обернули её жаропрочным рукавом) и забора воздуха. Находятся довольно высоко, раньше начнёшь цеплять выхлопной трубой. Одна из самых частых ошибок, по которым отопитель отказывается запускаться — это забитие трубок грязью. Забор воздуха изгибается и уходит вверх под самый пол кузова (отмечен красной стрелкой), так что по идее с этим не должно быть проблем. В нижней точке обеих трубок просверлено отверстие 2мм для слива возможной воды/конденсата.
Я попросил ребят подключить электрику по временной схеме, так как буду ставить дополнительные аккумуляторы и запитываться от них. Ок, сделали.
Включаем — на обоих пультах «нет сигнала». То есть они не видят сам блок отопителя. Что мы только не перепробовали с проводкой. И второй пульт убирали, и высотный модуль, и датчик температуры. Дело оказалось в плохой «массе». То есть экранчикам пультов хватало контакта, а вот электрике отопителя — уже нет. Переподключили. Заводим, всё работает, супер.
И тут отопитель резко вырубается «на горячую», а это для него довольно плохо, так как внутри камеры сгорания находится пластиковая крыльчатка вентилятора, продувающая воздух, которой резкий жар при остановке не добавляет здоровья. Ищем, в чём дело. Оказалось, прошло ровно 4 часа с тех пор, как я заглушил двигатель, и умная машина отрубила вообще всю электрику, в том числе и там, где мы думали, что она не отрубается. 🙂
Снимаем водительское сиденье в третий раз. Запитались прямо на силовое реле развязки аккумуляторов, которое я показывал на фото.
ОК, всё работает, расплатился, оформили документы, уехал. Черед день печка снова вырубается «на горячую» и потом «нет сигнала». Снимаю водительское сиденье. Китайский предохранитель временной схемы подключения легко шевелился внутри своей китайской колодки. Поджал контакты плоской отвёрткой, вставил предохранитель на месть, последние пару недель, тьфу-тьфу, сбоев во время ежедневной работы печки больше не было. Вот такое «триумфальное завершение процесса». Но электрику всё равно буду переделывать.

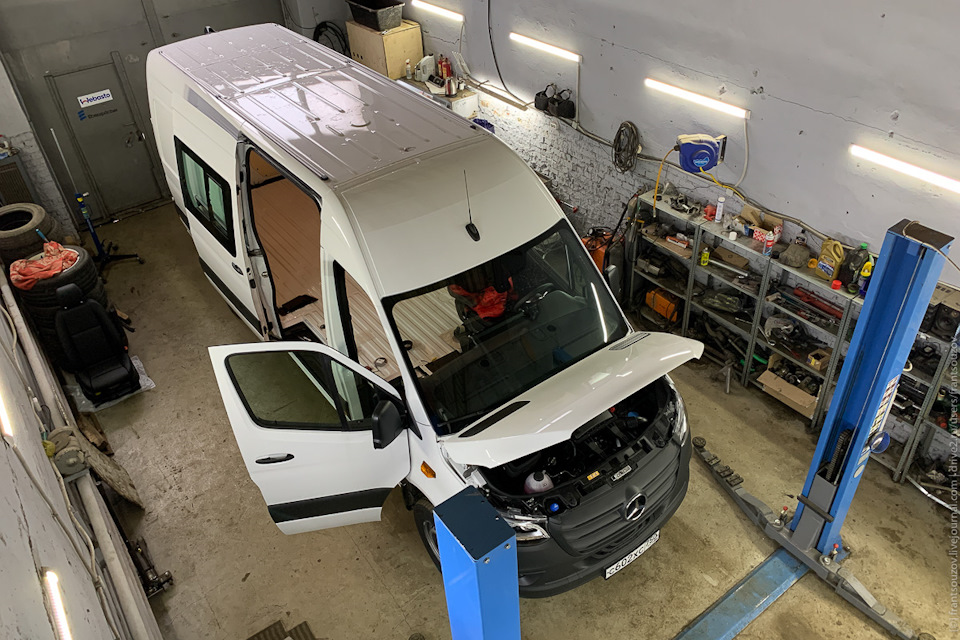

20. Что же, к зиме готовы, внутри теперь тепло и уютно, можно начинать утепление кузова! Про это расскажу в ближайшее время.
Все про автономные отопители салона
В холодную погоду первое желание при посадке в машину — согреться. При этом дискомфорт испытывает не только наше тело, но и механизмы самого авто.
В частности, при минусовой температуре могут возникнуть проблемы с пуском силового узла и его прогревом. И в первой, и во второй ситуации может выручить автономный отопитель салона.
В чем же особенности данного устройства? Какие бывают виды отопителей? Как они работают? Ниже разберемся с каждым из вопросов подробно.
Что такое автономный отопитель салона?
Автономный отопитель салона — устройство для обогрева внутреннего пространства автомобиля. Данный «помощник» пользуется наибольшим спросом у профессиональных водителей, дальнобойщиков и строительных бригад.
Все обогреватели для автомобилей делятся на следующие виды:
Устройства, предназначенные для прогрева внутреннего пространства машины (грузовой кабины, салона автомобиля, багажного отсека и так далее).
Данные изделия работают по принципу фена. Воздух пропускается через отопитель, нагревается и подается обратно.
Благодаря наличию регулировки у водителя есть возможность экономно затрачивать заряд АКБ и топливные ресурсы.
Наиболее популярные производители — Планар, Webasto, Belief и прочие.
На фото отопитель салона Планар.
Более функциональные устройства, которые обогревают сначала двигатель, а уже после — салон автомобиля. Данная особенность упрощает пуск транспортного средства в холодную погоду, когда температура воздуха ниже 0 градусов Цельсия.
Такие отопители могут получать управление с дистанционного пункта или программироваться заблаговременно на конкретное время. Популярные производители таких устройств — Бинар, Webasto, Eberspacher.
Стоит отметить, что автономные отопители салона могут работать от четырех разных источников питания:
Возможны и комбинированные варианты, когда устройству необходимо питание (12/24 Вольта) и один из видов топлива (бензин/дизель).
В каких случаях, и на каких автомобилях применяются отопители?
Задача автономных отопителей салона — поддержание оптимальной температуры в салоне или багажном отделении.
Особенность — работа без пуска силового узла. Принцип действия построен на захватывании воздуха, его прогреве и направлении обратно в салон.
Устройства могут работать в нескольких режимах — с подсосом воздуха извне или в режиме стандартной вентиляции.
Пуск отопителя обеспечивает внешний термостат или встроенный таймер (программируется автолюбителем).
Автономные отопители салона обеспечивают комфортную температуру для работы разных категорий автолюбителей — операторов специальной техники, водителей грузовых автомобилей, дальнобойщиков и так далее.
Любая из этих профессий требует максимального внимания и отличается повышенным уровнем сложности. Полноценный подогрев позволяет качественно выполнять поставленные задачи.
В странах СНГ холодный сезон длится на протяжении 4-5 месяцев, поэтому применение специальных отопителей весьма актуально.
Данные устройства устанавливаются в машинах «скорой», кабинах грузовых авто, фургонах с грузами, чувствительными к холодной погоде и так далее.
Обогреватель будет полезен в салоне микроавтобуса, отсеках дальнобойщиков, в кабинах строительной и дорожной спецтехники.
Качественный и своевременный прогрев устраняет проблему с замерзанием водителя, исключает обледенение стекол и панели управления.
Частый прогрев машины на холостом ходу имеет низкую эффективность и приводит к чрезмерным расходам топлива. Вот почему отопительные приборы, отличающиеся своей автономностью, пользуются столь большой популярностью у автолюбителей.
Характеристики автономных отопителей салона:
Электрические отопители салона на 12 и 24 В
Еще недавно почти все электрические отопители салона имели спиральное исполнение.
Сегодня же большая часть устройств выполнена с применением керамики.
Преимущество данного изделия — кислородосберегающие свойства, что позволяет сохранять качество воздуха в салоне и не «сушить» воздух.
Керамический тепловой вентилятор может питаться от 12 или 24 Вольт, он быстро прогревается и нагревает помещение.
Главные преимущества — экономичность, защита от перегрева и падений, компактность и отсутствие помех при вождении.
Электрические отопители салона имеют небольшой вес (до 500-800 грамм), что позволяет транспортировать изделие в любое необходимое место (к гаражу, на стоянку и так далее).
Единственный недостаток для многих из них — высокая стоимость, но при желании можно подобрать устройство по собственному карману. Здесь многое зависит от производителя и мощности.
Автономные отопители для данного типа машин представлены целой группой качественных моделей.
Вот некоторые из них:
На рынке автономных отопителей для грузовиков весьма востребована продукция компании Airtronic.
Здесь можно выделить модели D2-D5, которые отличаются уникальной мощностью и предназначены для обогрева разных машин, начиная с коммерческой техники и заканчивая яхтами.
Устройства питаются от напряжения 12/24 Вольта, отличаются доступной ценой и высокой эффективностью.
Такие отопители показывают высокую эффективность даже при частом открывании дверей (к примеру, в маршрутном транспорте).
Газовые обогреватели
Газовые отопители салона отличаются от рассмотренных выше «конкурентов» источником питания. В данном случае устройства работают на сжиженном газе.
Главные плюсы конструкций — простота исполнения, безопасность в применении, полная автономность от чего-либо. С таким отопителем можно не переживать за разрядку аккумулятора.
Кроме этого, продукты горения газа не отравляют пассажиров, а выводятся на улицу, что гарантирует безопасность даже длительного применения.
Принцип действия аппарата состоит в циркуляции потоков воздуха в автомобиле. Отдача тепла происходит за счет природной конвекции воздуха в машине.
Для более активного смешивания в кабине может монтироваться дополнительный вентилятор, имеющий небольшую мощность.
Газовые автономные отопители не вызывают проблем в процессе эксплуатации, у них нет вращающихся элементов, что обеспечивает максимальную надежность и безопасность.
Конструктивно прибор — система коаксиальных труб, когда каждая из последующих труб расположена внутри другой. По одной трубе идет чистый воздух из улицы, а по второй — выводятся отработанные газы.
Как следствие, воздух в кабине не используется и не выжигается. Все, что остается — тепло.
Устройство не зависит от работоспособности авто, поэтому даже при поломке двигателя или разрядке АКБ зимой (даже в чистом поле) можно включать аппарат наслаждаться теплом.
Средний срок применения таких устройств — около 14 лет.
Преимущества газовых автономных отопителей:
Основные правила эксплуатации:
Мощность — около 2 кВт, отапливаемая площадь — до 20 кв. метров. Благодаря такой мощности его можно использовать не только для обогрева кабины, но и для прогрева пространства внутри кузова.
Применяются газовые автономные отопители везде, где необходимо автономное тепло — в автомобилях (грузовых и легковых), в гараже, при работе на спецтехнике и так далее.
Бензиновые автономные отопители салона
Webasto — популярный бренд, который предлагает широкий выбор качественных отопителей. Один из них — Air Top.
В комплекте с устройством идет элемент управления и комплект для монтажа.
Устройство способно быстро прогревать спальные места и кабины даже в больших грузовых автомобилях (в том числе и работающих в условиях сурового климата).
Применение керамической технологии позволяет свести к минимум нагрузку на аккумулятор.
Конструктивно устройство состоит из:
Конструкция и функциональность может меняться в зависимости от модели.
Неизменным остается только основное топливо для работы — бензин.
Преимущество бензинового автономного отопителя:
Характеристики одной из наиболее популярных моделей Air Top 200 ST:
Бензиновые отопители применяются:
Дизельные автономные отопители салона
Дизельные отопители для автомобилей имеют такой же принцип действия, как и их бензиновые «собратья».
Разница лишь в используемом топливе и основных характеристиках. Из наиболее популярных моделей можно выделить:
Дизельный автономный отопитель, имеющий мощность до 5 кВт и рабочее напряжение 12 Вольт.
Применяется для обогрева небольших автобусов, средних яхт, отсеков грузовых авто и спасательной техники.
Затраты топлива — от 190 до 600 грамм в час. Объем нагреваемого воздуха в час — 200 куб. м. (на максимальном режиме).
Главные преимущества — удобство эксплуатации, функциональность, наличие электронного блока управления, долговечность и безопасность эксплуатации.
В комплекте с устройством поставляется монтажный набор и регулятор. Страна-производитель — Гонконг. Гарантия – год.
Еще одно популярное устройство, работающее на дизельном топливе. Мощность отопителя — от полутора до пяти киловатт. Напряжение питания — 12 или 24 Вольта.
Общие затраты топлива (в час) — от 180 до 600 грамм. Объем продуваемого воздуха — около 200 «кубов». Масса — 5,9 кг.
Итоги
Автономные отопители салона — надежные помощники, способные быстро и с минимальными затратами обеспечить тепло в автомобиле (грузовом или легковом), на яхте, в гараже или любом другом помещение.
Главное при выборе — уделять внимание параметрам устройства, принципам его работы и применяемому виду топлива.
