Кронштейн для поднятия машины за фаркоп реечным домкратом. Схема. Чертежи.
Всем доброго здравия!

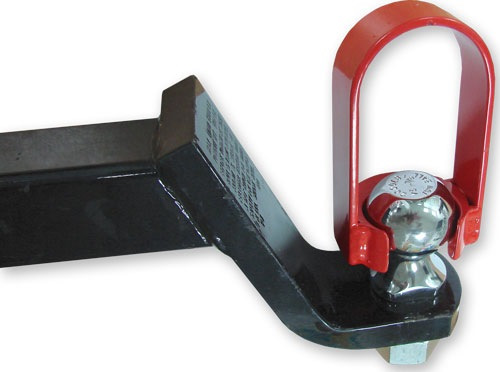

Увидел на просторах интернета интересную приблуду, называется Кронштейн для поднятия машины за фаркоп реечным домкратом.
Фото не моё, скачал тут
Дальше посмотрел, нашёл много других вариантов. Например тут

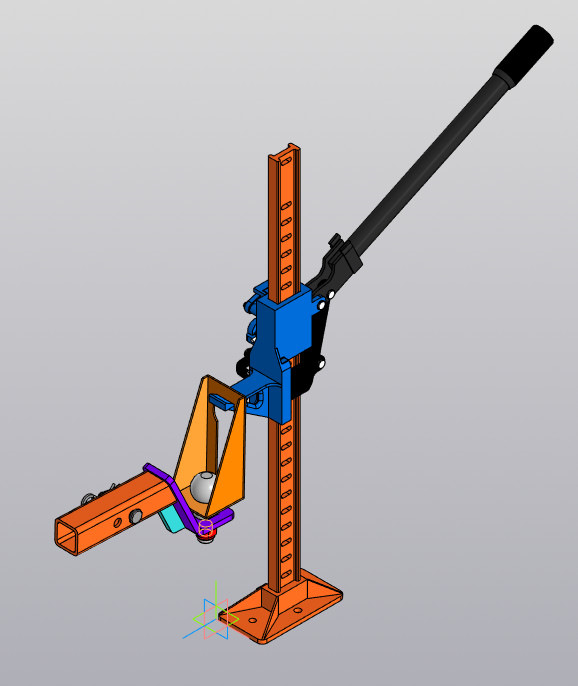

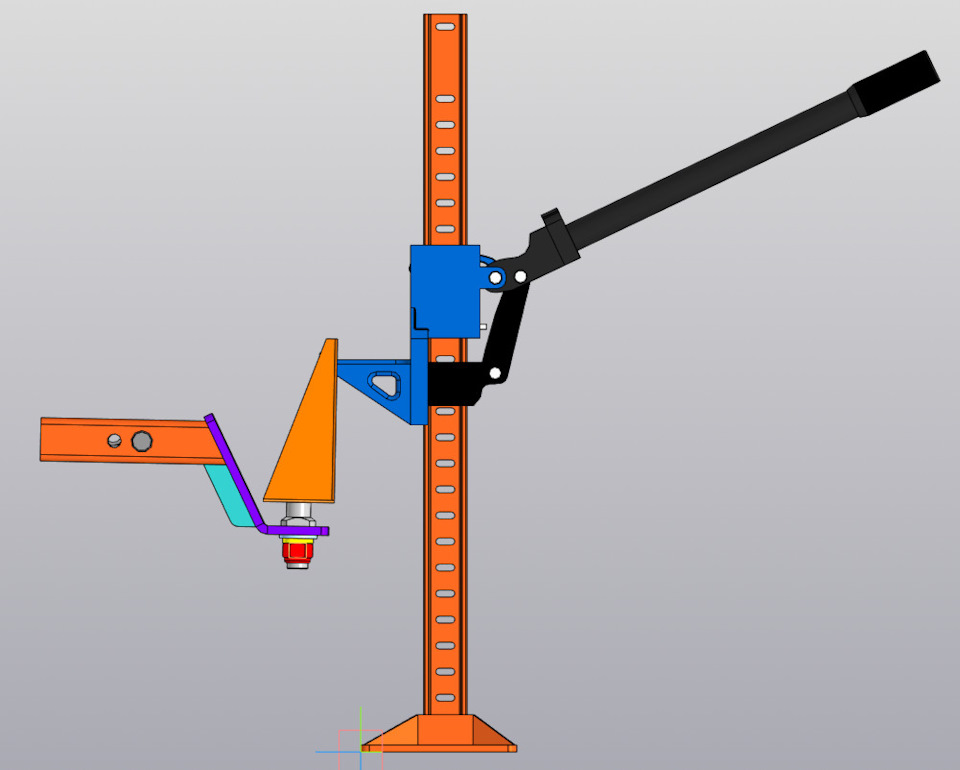

Прикинул по своим размерам, вот что получилось:
А вот тут интересно: Alex-Obukhov столкнулся с неприятностями использования подобного кронштейна. На моём варианте клюв хайджека можно вставить в кронштейн поглубже, и изначально пятку домкрата разместить ближе к машине, тогда будет норм. Но эт не точно). Время покажет.
Всё изготавливается из листовой стали 3мм.
Всего 4 детали. Соединение — электродуговой сваркой.
Размер R26* — выбран из соображения, что диаметр шара фаркопа 50 мм.
Размер 36** мм — выбран из соображения, что шейка шара фаркопа 34 мм (у меня так) по стандарту она (шейка) должна быть 28-29 мм.
Размер 38*** мм — выбран из соображения, что ширина клюва подъёмной площадки реечного домкрата равна 35 мм.
Сам кронштейн пока не изготавливал. Пока только размеры и моделирование. Может на выходных запилю.
Реечный домкрат с аксессуарами для подъёма за колесо. Обзор и испытание
Почему-то большинство автолюбителей уверено, что реечный домкрат – это устройство, которое используется только на больших рамных джипах и для остальных авто он бесполезен. На самом деле это не так, он может пригодиться практически всем любителям природы. Не спорю, что домкрат довольно большой и тем, кто никогда не съезжает с асфальта, он по большому счёту не нужен, им вполне хватит и штатного. А вот если вы периодически съезжаете с асфальта и углубляетесь в сеть грунтовых, лесных и полевых дорог, ездите за грибами, на рыбалку, на дачу и в другие места, где глубокие лужи и колея довольно распространённое явление, и не важно полный, передний или задний привод у вашего авто, то реечный домкрат очень даже может пригодиться. А если вы ездите в одну машину, то он вообще просто необходим.
Примерно так я рассуждал, после того, как сломал штатный домкрат в безуспешных попытках поменять пробитое колесо на каменистой дороге. Мне пришлось пользоваться 2-мя гидравлическими домкратами, взятых у водителей остановившихся машин, но у них не хватало высоты подъёма, поэтому для банальной замены колеса на горной дороге, пришлось потратить почти час. Этот рассказ я ещё не выложил на Драйв2, но уже довольно скоро опубликую, после этого вставлю сюда ссылку. Да и когда я посадил дастер на пузо, в попытке преодолеть диагоналку, мне бы этот домкрат однозначно пригодился.
Конечно, после поломки штаного, я купил себе другой, более надёжный бутылочный домкрат, но решил подстраховаться и так же взять универсальный реечный домкрат. И пусть на Дастере нет силовых элементов, за которые можно его поднимать, используя реечный домкрат, но если автомобиль застрял, сел в колею или лужу, то всегда есть возможность поднять за колесо, подложить под него ветки, палки, камни и т.п. и беспрепятственно выехать на твёрдую землю.
Испытания хай-джека, устройство для подъёма за колесо (Lift-Mate) и за фаркоп
Вскоре после покупки хай-джека на ДР, вызрела логичная мысль, что поднимать им машину я толком то и не могу, поэтому без «примочек» не обойтись… Но сначала вообще захотел опробовать его в работе и поподнимал Ниву в гараже за бампер в месте крепления.
Работает всё отлично! Только бампер вывернуло тут же, не критично, но даже на глаз видно, залез на бампер, попрыгал, выгнул обратно. Бампер для подъёма надо усиливать. Самый адекватный вариант вижу такой — пара профильных труб и никаких проблем!
Потом поехал за устройством подъёма за колесо. Дали несколько на выбор, в том числе и оригинал. Выбрал китайца, который мне пришёлся даже больше по душе, чем оригинал. Площадка завулканизирована, стропы мощные, прошиты – не имеют возможности смещаться, что исключает поворот колеса, крюки покрыты пластиком.
Первое испытание провёл на сеструхиной L200. Для этого крокодила всё безупречно подошло.
Потом пошёл мучать свою Тойоту. Вот тут длина строп и сыграла негативно. На обычных городских 14” колёсах площадка прошла очень высоко и упёрлась в арку.
Потом, поразмыслив, и поняв, что поворот колеса исключён в такой конструкции, перецепил крюки по-другому и зазор до арки остался 10-15 мм, т.е. в случае чего и пузотёрку быстренько вздёрнуть можно.
Ну и только потом я добрался до Нивы. Тут всё предсказуемо, но хотелось бы длину строп на пару см покороче, ну да ладно, работает всё отлично, я всё равно доволен.
Ну так вот, спереди то я придумал как поднимать, а сзади бампер у меня, вроде как, новодельный, да и фаркоп мешаться будет, а оказалось, что фаркоп то не мешаться будет, а наоборот поможет. Короче прикупил ещё приблуду для поднятия за фаркоп Tplus T014045. И испытал на Тойоте, т.к. с Нивы у меня сейчас снят.
