Профиль подключения для автомобиля

Домашний сканнер ошибок на платформе Android(Car Scanner ELM OBD2)

Разобрался наконец-то с этой темой, пока не углубленно, но результат уже есть, это радует. Заказал с Али адаптер ELM327 Bluetooth V2.1 OBD2 (ссылку кину в комменты). До этого пользовался разок каким-то ноунеймовским у друга, когда выскочил первый чек, за полтора часа тыкмыканий один раз прочитал ошибки, потом сдох. Выкинул его в бардачок. Заказал новый, установил Car Scanner с плэймаркета, с первого раза все заработало. Пока стабильно, дальше посмотрим. Считывает довольно много параметров, будем учиться интерпретировать. Дальше описание от автора программы, спасибо за работу. В проге, кстати, есть платный контент, впрочем как и везде.

Краткое описание:
Наблюдайте за работой Вашего автомобиля в режиме реального времени, считывайте ошибки, стоп-кадры и другие данные диагностики, замеряйте разгон и многое другое!

Описание:
Приложение для диагностики и контроля автомобиля через адаптер ELM327.

Возможности программы:
1) Настраиваемая приборная панель с множеством экранов. Выводите те данные, которые вам нужны в том виде, который вам удобен.
2) Чтение ошибок (быстрое и углубленное).
3) Сброс ошибок (быстрый и углубленный).
4) Наблюдение за результатами самодиагностики ЭБУ.
5) Чтение стоп-кадров (состояние параметров двигателя в момент регистрации ошибки)
6) Проверка готовности автомобиля к тестам экологичности выхлопа.
7) Поддержка всех автомобилей, совместимых со стандартом OBD2 (перейдите по адрес carscanner.info, чтобы получить больше информации).
8) Car Scanner включает в себя заранее настроенные профили подключения для самых разных автомобилей.
Некоторые профили подключения предоставят вам дополнительные возможности (особенно для автомобилей Toyota, Mitsubishi, GM, Opel, Vauxhal, Chevrolet, Nissan, Infinity, Renault, Hyundai, Kia, Mazda).
9) Режим приборной панели можно использовать как проектор на лобовое стекло вашего автомобиля. Получите бесплатно то, что раньше было доступно только премиальным автомобилям!
10) Вы можете производить точные замеры разгона с помощью Car Scanner!
11) Car Scanner умеет записывать отображаемые данные для последующего анализа.
12) Car Scanner может следить за расходом топлива и вести подробную статистику расхода топлива и трат на топливо.
13) Кодирование автомобилей VAG на платформах MQB и PQ26 и MLB-EVO. Так как поступает очень много вопросов, подчеркиваю: в данный момент поддерживаются ТОЛЬКО АВТОМОБИЛИ НА ПЛАТФОРМАХ MQB и PQ26. Другие марки и платформы пока что не поддерживаются. Пожалуйста, не надо спрашивать у меня «а когда будет ххх?». Я не знаю. Будет тогда, когда будет готово.

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: список отображаемых параметров различен для каждого автомобиля и на 100% зависит не от программы Car Scanner, а от блока управления автомобилем.

Для работы программы необходим адаптер, совместимый с ELM327.

Источник

Некоторые настройки с Car Scanner (ELM327 OBDII)

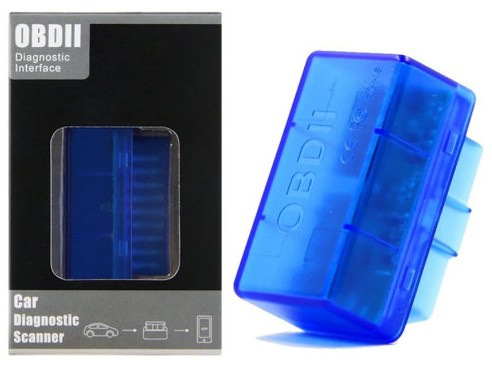

Сегодня пришел автосканер ELM327 v1.5 OBD2 Bluetooth на чипе PIC18F25K80.

Заказывал на Wildberies просто за компанию с другими покупками. Что забавно, пришел на следующий день первым, а остальные покупки еще не дошли 🤣

Сканер определился с полтыка, чему я был весьма рад.

Кроме того, приобретена программа Car Scanner Pro (как приобрести, можно почитать в шапке темы на 4PDA). Приложение мощное (большинство функций работает и без про-версии) с симпатичным интерфейсом.

Что сделал:
— включил подсветку панели приборов без включения ближнего света, когда горят только ходовые огни (это самое главное, что хотелось сделать)
— включил «вежливые поворотники» (странно, что не включены по умолчанию)
— отключил автоматический задний стеклоочиститель (его плюс мне непонятен, особенно когда трет по сухому)
— отключил пищалку о непристегнутом ремне безопасности (я всегда пристегиваюсь, но обычно снимаю ремень, заехав во двор, дабы удобнее было парковаться, и эта хрень начинает пищать)

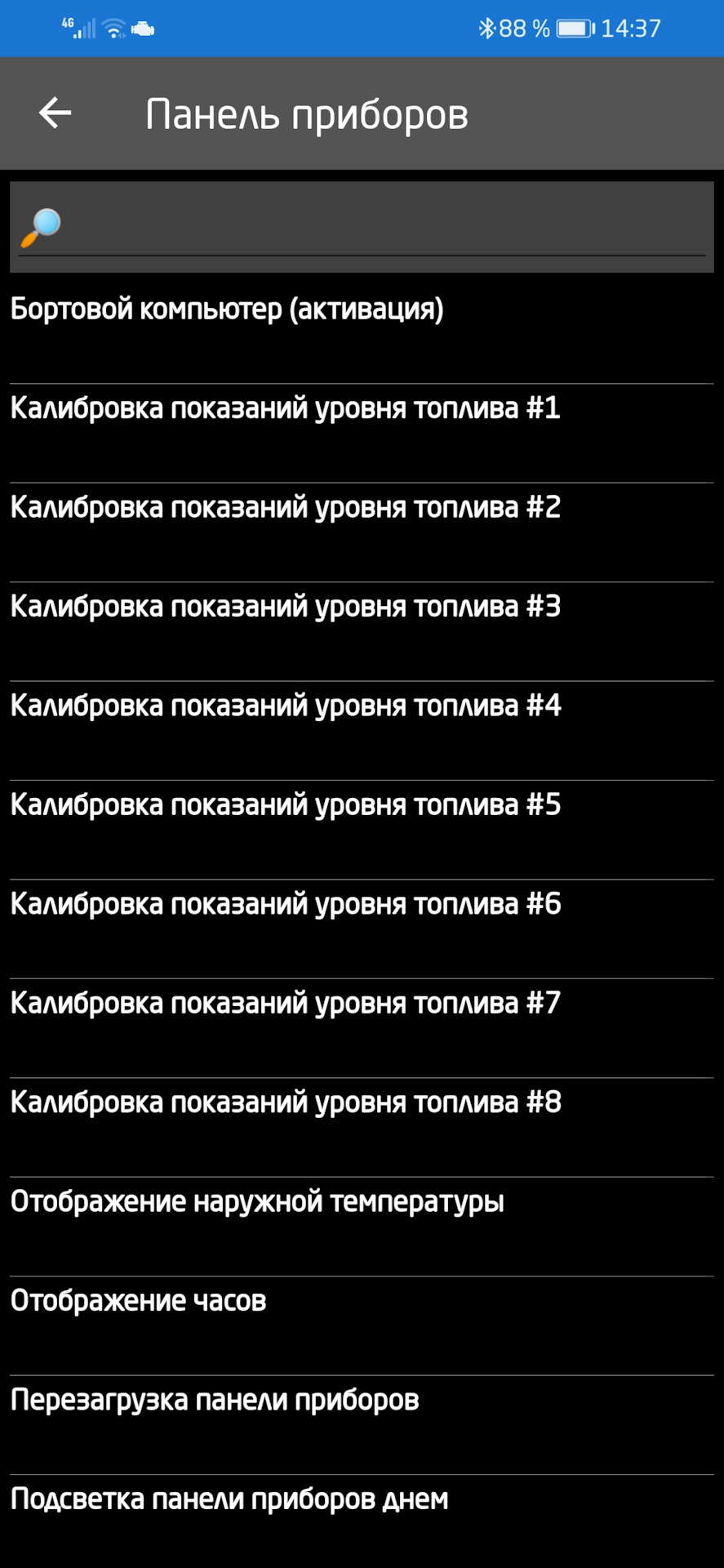

— немного подкорректировал значения шкалы заполненности топливного бака

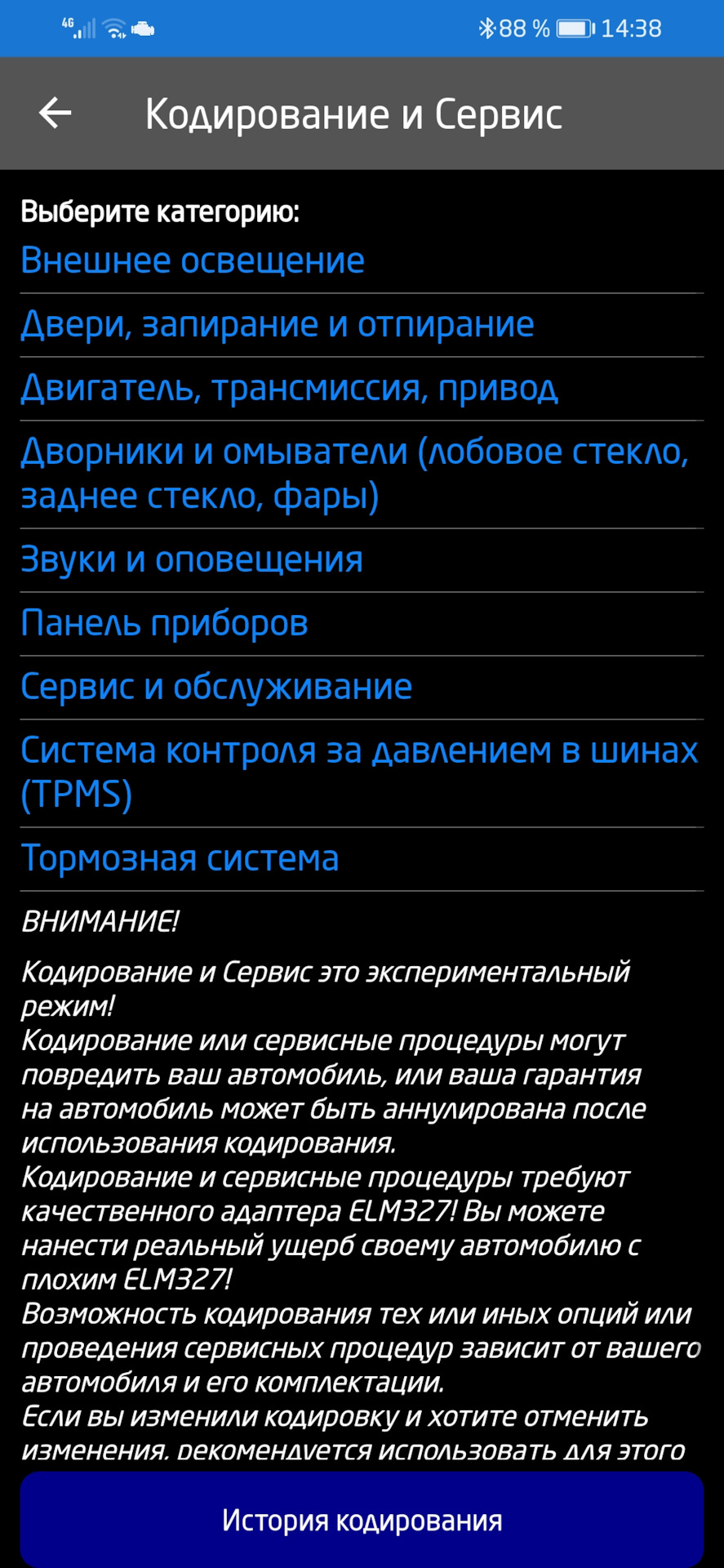

Все эти манипуляции в приложении проводятся в пару тапов по экрану при включенном зажигании, все изменения сохраняются в истории, откуда их можно вернуть к исходным позициям.

Естественно, все это можно сделать и другими программами, но мне почему-то приглянулась именно эта 👍

Источник

Как пользоваться автосканером ELM327

OBD (On-Board Diagnostic) обозначает диагностику и контроль основных узлов автотранспортного средства (шасси, двигателя и некоторых вспомогательных устройств). Для проведения самостоятельной проверки систем чаще всего используется диагностический адаптер ELM327 – компактный прибор, который передает данные о работе авто в режиме реального времени. Все что необходимо для использования ЕЛМ – это ПК, работающий на ОС Windows, телефон или планшет на Андройд или iOS. Если говорить о том, как пользоваться ELM327, то справиться с подключением девайса сможет даже начинающий автовладелец.

Однако прежде чем приступить к эксплуатации устройства, необходимо уточнить совместимость сканера для диагностики с вашим автомобилем.

С какими автомобилями совместим сканер
Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

Во всех описанных выше случаях можно смело пользоваться сканером ELM327. Кроме этого, он будет беспрепятственно работать с протоколами:

SAE J1850 PWM/VPW;
ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
SAE J1939.
Как правило, автосканер ELM327 без проблем устанавливается и подключается на любой автомобиль.

Как подключить на Android
Для подключения сканера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).

Полезно! Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

Подключить ELM327 в соответствующий разъем.
Завести двигатель авто.
Активировать блютуз на мобильном устройстве.
Зайти в настройки смартфона и перейти в «Беспроводные сети Bluetooth».
Нажать на «Поиск нового оборудования».
Дождаться, пока на экране телефона не отобразится список доступных устройств.
Выбрать из них OBD 2 и соединиться с ним. Для этого требуется указать специальный код сопряжения, чаще всего это 1234 или 0000.
Когда подключение ELM 327 bluetooth будет завершено, можно переходить к настройкам. Для этого заходим в Torque и выбираем «OBD 2 настройки адаптера».
Далее, необходимо выбрать устройство Bluetooth, то есть сам сканер ELM 327.
Через некоторое время установится соединение, и можно будет приступать к диагностике систем автомобиля.

Интерфейс программы
Если говорить про ELM 327 interface OBD 2, то он интуитивно понятен. После установки подключения необходимо дождаться, пока мигающая иконка с изображением автомобиля не перестанет моргать. Если все было правильно, то, устройство сразу начнет работать.

Разберемся, как пользоваться автосканером, а точнее, какие из иконок программы Torque нас будут больше всего интересовать:

OBD Check Fault Code – позволяет считать и расшифровать возможные ошибки автомобиля.
Realtime Information – счетчики, отображающие показатели параметров двигателя в реальном времени. Пользователь может самостоятельно выбирать и добавлять счетчики, которые ему нужны. Для этого необходимо нажать «Добавить экран».

Map View – отображает маршрут передвижения.
Во время движения автомобиля водитель может смотреть за показателями датчиков давления, скорости, расхода топлива и многого другого.

Если же вы хотите получать более развернутые данные о системах авто, то рекомендуется подключиться к сканеру ЭЛМ через ПК.

Как подключить на Windows
Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

Подключить сканер в разъем в автомобиле.
Завести двигатель машины.
Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
Повторно нажать «Далее».
В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
Снова нажать «Далее».
Дождаться автоматической интеграции устройства с ПК и нажать «Готово».
На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Как подключить к iPhone или iPad
Чтобы заполучить свой собственный диагностический центр для проверки работы автотранспортного средства не обязательно подключаться к сканеру через блютуз. Более современные модели ЕЛМ оснащены Wi-Fi модулем, который позволяет использовать для получения данных практически любое портативное устройство.

Рассмотрим, как установить такое соединение:

Подключить сканер к разъему в авто.
Зайти в раздел, отвечающий за настройки беспроводного соединения и выбрать сеть «CLKDevices».
Справа будет синяя стрелка, на которую необходимо нажать.
В появившемся окне нужно ввести данные адреса IP и маршрутизатора: 192.168.0.11. Также нужно указать стандартную маску подсети: 255.255.255.0.
Чуть ниже необходимо указать порт 35000.

На этом настройка заключена. Зная, как пользоваться сканером ELM 327, достаточно установить любое приложение для быстрой диагностики и прописать в ее настройках те же самые параметры IP и порта.

Однако стоит учитывать, что при настройке частных сканеров могут возникнуть трудности.

Наиболее частые ошибки при подключении
Проблемы, которые могут возникнуть при соединении:

Сканер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа. Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки – вышел из строя предохранитель, который отвечает за работу разъема OBD II.
ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.
Автосканер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.
В заключении
ELM327 – это компактный девайс, который позволит значительно сэкономить на диагностике автомобиля, он прост в использовании и позволяет выводить данные почти на любой ПК или телефон. Тем не менее, перед тем, как самостоятельно подключать автосканер, стоит изучить видео, в котором наглядно показан процесс использования ЕЛМ.

Источник

Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android

Приветствую Вас, друзья мои!
У меня иногда спрашивают как подключил адаптер.Чтобы много раз не объяснять, решил закинуть сюда, и давать ссыль =)
Начну с того, что я юзаю вот такой блюпупадаптер =)

Инструкция заточена для японских авто Toyota, для других авто потребуются другие коды в строке инициализации.
Итак, сначала берём Torque PRO ( версия лайт не подойдет ).Можно взять у меня туточки, или на 4PDA, или просто скачать на Google Play:play.google.com/store/app…tails?id=org.prowl.torque.
Также последние версии Торка с плагинами и прочими допами можно посмотреть туточки.

1. Установите программу Torque PRO
2. Подключите ELM327 Bluetooth в диагностический адаптер вашего авто
3. Включите зажигание или заведите мотор, при этом на ELM327 Bluetooth должны загореться индикаторы

4. Заходим в настройки Android
5. Заходим в настройки беспроводных сетей
6. Включаем Bluetooth и жмем кнопку «Настройки Bluetooth»

7. Жмем кнопку «Поиск устройств»
8. Нажимаем на найденный адаптер. Варианты названий ELM327 Bluetooth — OBD-II, avto diag, CHX.
9. Коды сопряжения обычно: 1234 или 0000 или 6789

10. Если код подошел и все хорошо, увидим надпись «Сопряжено, но не подключено». На этом настройка Bluetooth закончена
11. Запускаем ранее установленную программу Torque и сразу же создаем профиль авто

11.1 Заходим в меню слева
11.2 Жмем «профиль авто»
11.3 Заполняем профиль в соответствии с вашей тойотой (название, объем бака, объем двигателя, массу автомобиля) идем в самый низ и видим там последние 2 строчки
ВАЖНО!11.4 «предпочтительный OBD 2 протокол» ставим ISO 14230-4(5b init, 10.4k baud)
и ниже вписываем atsp4\natiia13\natib96\natsh8113f1\natsw00\natat2
и сохраняем профиль (в лайт версии этой строчки нет)
12. После запуска программы Torque видим, что единственный прибор на главном экране программы НЕАКТИВЕН

13. Нажимаем на смартфоне кнопку «Меню» и заходим в «Настройки». В настройках выбираем пункт «OBD2 настройки адаптера»
14. Жмем «Тип соединения»
15. Выбираем «Bluetooth»

16. Жмем «Выберите устройство Bluetooth»
17. Выбираем то устройство, с которым установили сопряжение в пункте 10. На этом настройка программы Torque завершена. Возвращаемся на главный экран программы
18. Жмем «Adapter Status»

19. Наблюдаем процесс установления связи с адаптером и ЭБУ
20. Ждем пока не появятся 4 зеленые галочки. Если хотя бы одна галочка не появилась — значит вы что то сделали не так. Повторите инструкцию с пункта 2
21. Выходим на главный экран программы и видим, что основной прибор стал автивным и показывает текущие обороты двигателя. Для просмотра других приборов жмем «Realtime Information»
22. Получаем несколько экранов с приборами. Если нажать на прибор или пустое место на экране, то можно будет добавить\удалить прибор
Резюме: Для диагностики движки и сброса ошибок подойдёт.Кроме движки ничего не продиагностировать через этот адаптер
Информация для поста собрана из разных мест, в том числе и с драйва =)

ВАЖНО!Чтобы при подключенном адаптере не мигала пиктограмма ABS нужно закрасить ножки отмеченные на картинке

Источник

Применение диагностических адаптеров ELM327 на практике и список поддерживаемых автомобилей

Совместимость 87 комментариев 05 мая 2018 Просмотров: 100273 Рейтинг:

Время прочтения

Сложность материала:

ELM327 — микросхема, преобразующая ряд протоколов, используемых в диагностических шинах автомобилей, в протокол RS-232, разработанная компанией Elm Electronics.

Изначальная оригинальная реализация ELM327 выполнена на микроконтроллере PIC18F2480 фирмы Microchip Technology. Бывают проводные и беспроводные модели.

❗❗❗ Адаптер ELM327 совместим исключительно с автомобилями, которые оборудованы специальным диагностическим разъемом OBD2 16 пин. Такие авто впервые стали выпускаться в США в 1996 году, в остальных странах оснащение диагностическим разъемом произошло намного позднее. Автомобильные концерны на территории Японии комплексно оборудовали все типы производимых машин начиная с 2000 г. В европейских государствах машины, работающие на бензине были оборудованы в 2001 г., дизельные с 2004 г. Китайские авто оснастили в 2008, 2009 годах соответственно.

Отечественные автозаводы начали укомплектовывать 16 контактными разъемами модели выпускаемые с 2010 года. До 2010 на Российских моделях устанавливали 12 pin GM (VAG) разъем, для подключения к таким интерфейсам потребуются переходники.
