Промышленная швейная машина jack 9100b

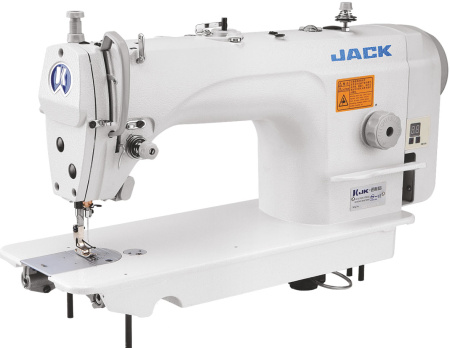

Jack JK-9100BH

Краткие характеристики

Высокоскоростная одноигольная прямострочная промышленная швейная машина Jack JK-9100BH применяется для стачивания средних и среднетяжелых материалов.

Особенности модели

Основная сфера применения данной машины – средние ткани, но и не очень толстая кожа, джинса, пальтовая ткань вполне по силам этому аппарату.

Встроенный серводвигатель обеспечивает возможность плавного старта машины, а также позволяет установить максимальные необходимые обороты.

Блок управления, встроенный в голову машины значительно облегчает процесс сборки и дает машине приятный внешний вид.

В данную модель установлен светодиодный светильник.

Машина оборудована автоматической системой смазки.

JACK JK-9100BH оснащена вставкой для крепления приспособлений.

Новейшие достижения швейной промышленности и старые, проверенные временем механизмы гармонично сочетаются друг с другом, создавая надежную швейную машинку.

Характеристики

Швейное оборудование промышленного типа доставляется по Москве на бесплатно.

При необходимости отправить технику или комплектующие из Москвы в другие регионы страны мы пользуемся услугами транспортных компаний. До порога транспортной компании доставка товара бесплатная. Расходы на доставку груза к месту назначения оплачиваются покупателем по тарифу транспортной компании.

Мы рекомендуем пользоваться услугами следующих транспортных компаний:

Если транспортная компания, с которой вам удобно работать, отсутствует в приведенном выше перечне, свяжитесь с нами. Мы предложим вам индивидуальный вариант на условиях, которые вас устроят.

Чтобы рассчитать стоимость доставки при помощи транспортной компании, необходимо воспользоваться калькулятором, который представлен на сайте выбранной вами компании. От вас требуется указать место отправления и назначения, объем отгружаемого товара и его массу.

Представленные на нашем сайте цены одинаковые, фиксированные для всей территории России. Все представленные товары сертифицированы. При желании мы предоставляем клиентам необходимый сертификат соответствия.

Руководство по эксплуатации JK-9100 B

1 Руководство по эксплуатации JK-9100 B

2 Содержание: До ввода в эксплуатацию. Меры предосторожности при эксплуатации. 1. Технические характеристики. 2. Установка швейной головы 3. Смазка 4. Заправка нитей. 5. Настройка натяжения нитей. 6. Установка иглы. 7. Установка шпулярника (бабиностойки). 8. Регулировка подачи масла в челнок. 9. Регулировка давления прижимной лапки. 10.Регулировка длинны стежка. 11. Регулировка взаимодействия челнока и иглы. 12. Регулировка педали. 13. Регулировка кронштейна подъёма прижимной лапки. 14. Управление панелью оператора.

3 До ввода в эксплуатацию. 1. Никогда не используйте машину, если её масляный поддон не был заполнен маслом до необходимого уровня. 2. Убедитесь, что машина подключена к питающей электрической сети верно. Сверьте характеристики на заводской табличке двигателя и характеристики питающей электрической сети. 3.После установки машины проверьте направление вращения двигателя. Чтобы проверить это, поверните рукой маховик, чтобы опустить иглу, затем установите переключатель питания в положение ВКЛ, наблюдая за маховиком (маховик должен вращаться по часовой стрелке, если смотреть со стороны маховика). Меры предосторожности при эксплуатации. 1. Держите руки подальше от иглы, когда переводите переключатель питания в положение ВКЛ и во время работы машины. 2. Не вставляйте пальцы в защитную скобу нитепритягивателя, в то время как машина работает. 3. Убедитесь, что выключили машину, прежде чем наклоните головку машины. 4. Перед там как встать из-за машины оператор должен убедиться, что выключил питание. 5. Во время работы, будьте осторожны, чтобы не допустить касание маховика или моталки со своими частями тела (или другого человека), и также волосами это может быть опасно. 6. Не работайте на машине со снятыми защитными крышками и прочими защитными элементами. 7. Не очищайте головку машины растворителем

4 скорость шитья максимальная длина стежка 1. Технические характеристики. лёгкие и средние материалы 4000 об./мин 5 мм средние и тяжёлые материалы игла DBx1 #9

#23 (#21) подъём лапки 9мм (стандарт) 13 мм (Max.) смазочное масло New Defrix Oil No.1 шум 9мм (стандарт) 13 мм (Max.) замеры уровня шума на рабочем месте при определённой скорости шитья (измерение шума в соответствии с DIN А-1) при скорости N= 4,000 об/мин: Lpa 5 3. Смазка Предупреждение: выключите электропитание, прежде чем начать работу, чтобы предотвратить несчастные случаи, вызванные резким запуском швейной машины. Внимание: когда при первом запуске машины после сборки, либо после длительного периода простоя, машина должна поработать в течение 10 минут со скоростью в 2500 до 3000 оборотов в минуту. Информация о смазке. * Заполните масляный поддон (1) маслом NEW Defrix Oil No. I до верхней отметки (А). * Когда уровень масла снижается ниже нижней отметки (B), дополните масляный поддон указанным маслом. * При работе машины после смазки, вы увидите брызги масла через смотровое окно масла (2), если смазка происходит правильно. 4. Заправка нитей. Предупреждение: выключите электропитание, прежде чем начать работу, чтобы предотвратить несчастные случаи, вызванные резким запуском швейной машины Заправка игольной нити. Заправьте игольную нить согласно представленной схеме Заправка челночной нити. * Протяните нить в прорезь для нити А и протяните нить в направлении С. Нить пройдет через пружину натяжения и выйдет из паза В. * Убедитесь, что нить шпульки в заправленном состоянии вращается в направлении, указанном стрелкой.

6 5. Настройка натяжения нитей. Предупреждение: выключите электропитание, прежде чем начать работу, чтобы предотвратить несчастные случаи, вызванные резким запуском швейной машины Регулировка натяжения игольной нити При повороте гайки натяжения нити (2) по часовой стрелке (в направлении С), натяжение игольной нити увеличится. При повороте гайки против часовой стрелки (в направлении D), натяжение игольной нити уменьшится Регулировка натяжения нижней нити При повороте винта 3 по часовой стрелке (в направлении Е), натяжение нижней нити увеличится. При повороте винта 3 против часовой стрелки (в направлении F), натяжение нижней нити уменьшится Регулировка компенсационной пружины натяжения игольной нити. * Изменение хода пружины нити натяжения (1). Ослабив установочный винт (2) поверните стержень (3) регулятора натяжения игольной нити. При повороте стержня по часовой стрелке (в направлении А), ход пружины нити натяжения увеличится. При повороте стержня против часовой стрелки (в направлении В), ход пружины нити натяжения уменьшится. * Изменение усилия пружины нити натяжения (1). Ослабив установочный винт (2) и

7 извлеките из машины регулятор натяжения игольной нити (5). Затем ослабьте установочный винт (4): при повороте стержня натяжения 3 по часовой стрелке (в направлении А), усилие пружины увеличится, при повороте стержня натяжения 3 против часовой стрелки (в направлении В), зажим уменьшится Регулировка величины подачи игольной нити. При работе с тяжелыми материалами сдвиньте регулятор натяжения нити (1) влево (в направлении А), чтобы увеличить длину вытягиваемой нитки. При работе с легкими материалами поверните регулятор натяжения нити (1) вправо (в направлении В), чтобы уменьшить длину вытягиваемой нитки. В нормальном режиме регулятор натяжения нити (1) расположен таким образом, при котором отметка (С) совпадает с центром винта. 6. Установка иглы. Предупреждение: выключите электропитание, прежде чем начать работу, чтобы предотвратить несчастные случаи, вызванные резким запуском швейной машины. Выберите номер игры в соответствии с номером нити и типом материала. * Поверните маховик, чтобы игла перешла в крайнее верхнее положение. Ослабьте винт (2). Держа иглу (1) выемкой (А) вправо (в направлении В), вставить иглу в отверстие иглодержателя до конца, по направлению, указанному стрелкой. Осторожно зажмите винт (2). *Проверить, чтобы желобок иглы (С) находился слева (в направлении D). 7. Установка шпулярника (бабиностойки). Соберите шпулярник (бабиностойку) по представленной схеме.

8 8. Регулировка подачи масла в челнок. Предупреждение: будьте крайне внимательны, поскольку объем масла проверяется при вращении челнока на высокой скорости при работе швейной машины Проверка подачи масла в челнок. Для проверки понадобится тестовая бумага. Убедитесь, что уровень масла в поддоне находится между отметками HIGH и LOW. Если швейная машина не была достаточно прогрета для работы, поработайте холостым ходом около 3 минут. Положите тестовую бумагу под челнок во время работы швейной машины (см. рисунок). Сравните получившийся результат с образцами A и B. A достаточный минимум В достаточный максимум Объем масла должен быть четко отрегулирован. Если объем масла недостаточен, произойдет перегрев механизма; если объем масла избыточен, произойдет замасливание ткани. Отрегулировать объем масла таким образом, чтобы три образца тест-бумаги были одинаковыми Регулировка подачи масла в челнок. Поворачивая регулировочный винт в сторону увеличения «+» (в направлении А), вы увеличиваете объем масла в механизме; поворачивая регулировочный винт в сторону уменьшения «-» (в направлении В), вы уменьшаете объем масла. 9. Регулировка давления прижимной лапки. Ослабьте гайку (2). При повороте регулятора пружины (1) по часовой стрелке (в направлении А), давление прижимной лапки увеличивается. При повороте против часовой стрелки (в направлении В), давление прижимной лапки уменьшается. После настройки зажать гайку (2).

9 10. Регулировка длинны стежка. Вращать регулятор длины стежка (1) в направлении, указанном стрелкой, до выбора необходимого значения (А). Градуировка цифровой шкалы регулятора дана в миллиметрах. Для уменьшения длины стежка поворачивайте регулятор длины стежка 1, нажимая продольный рычаг 2 в указанном стрелкой направлении. 11. Регулировка взаимодействия челнока и иглы. Предупреждение: выключите электропитание, прежде чем начать работу, чтобы предотвратить несчастные случаи, вызванные резким запуском швейной машины. Установите соотношение иглы и челнока следующим образом: Отрегулируйте расстояние между иглой и носиком челнока в соответствии с параметрами, как показано на рисунке. Ослабте винты на челноке и поверните челнок. Носик челнока должен проходить на расстоянии 0,05мм от иглы при вращении маховика. Зажмите винты. Поверните маховик, чтобы установить иглу в крайнее нижнее положение, ослабьте винт крепления игловода. Отрегулируйте игловод по высоте. Носик челнока должен проходить выше ушка иглы на 1-1,5мм. Зажмите винт. 12. Регулировка педали. Перемещайте педаль (3) вправо или влево, как показано стрелкой, чтобы тяги (2) соединяющие педаль с устройством управления шитьём (1)стали вертикально. Угол наклона педали может регулироваться изменением общей длины тяг. Для этого ослабьте регулировочный винт (4) и отрегулировать общую длину тяг.

10 13. Регулировка кронштейна подъёма прижимной лапки. Стандартная высота прижимной лапки при использовании кронштейна подъема 10мм. Вы можете увеличить высоту подъема прижимной лапки до 13 мм при помощи регулировочного болта кронштейна подъема (1). Если подъем прижимной лапки установлен на высоту более 10 мм, убедитесь, что нижний конец игольного стержня (2) в крайнем нижнем положении не задевает прижимную лапку (3). 14. Управление панелью оператора Отображение параметров на дисплее. На первой части дисплея отображается буква P, на второй части дисплея бегающая по кругу полоска _. Полоска обозначает направление вращения мотора. Машина останавливается в положении игла в материале (после прекращения нажатия на педаль оператором). Если оператору нужно поднять иглу, он может нажать пяткой на педаль и машина повернёт вал на пол оборота и игла будет вверху Ограничение максимальной скорости шитья. Нажмите P, на первой части дисплея будет отображёна литера V, что означает что вы зашли в параметр регулирования ограничения максимальной скорости шитья. Затем нажатием S, вы можете регулировать значения скорости от 1до 9 (в более позней модификации машины отображаются на дисплее 2 первых разряда скорости, например 40 означает скорость 4000 об/мин.), значения меняются по кругу. Пожалуйста установите разумную скорость в зависимости от условий шитья. Затем нажмите P Установка положения иглы при останове. Нажмите ещё раз P, и на первой части дисплея будет отображёна литера Y, что означает что вы зашли в параметр регулирования положения иглы при останове. Затем нажатием S, вы можете регулировать в каком положении останавливаться игле в верхнем или нижнем.

11 Ориентиром выбора положения служит полоска в правой части дисплея, если полоска внизу то игла будет останавливаться в нижнем положении (см. рисунок) для верхнего положения полоска соответственно должна быть вверху. Затем нажмите P для сохранения изменнений. Если вы ещё раз нажмёте P, то на первой части дисплея будет отображёна литера b, что означает что вы зашли в параметр регулирования направления мотора. Этот параметр устанавливает производитель на заводе и менять его ЗАПРЕЩАЕТСЯ. Если вы случайно зашли в него нажмите P ещё раз Устранение неполадок. В случае возникновения неполадок с машиной ремонт должен выполняться квалифицированным специалистом. При отсутствии реакции блока на переключение выключателя в положение ВКЛ. Пожалуйста, проверьте: *плотно вставлена вилка шнура питания в розетку? *сгорел ли предохранитель? Если перегорел, замените его на новый. Блок управления включен, но двигатель не работает при нажатии на педаль. Пожалуйста, проверьте: *подключен ли ножной регулятор скорости к блоку управления машины. *проверьте регулятор скорости, есть ли видимые повреждения. Двигатель не останавливается после снятия ноги с педали. Пожалуйста, проверьте положение рычага в ножном регуляторе скорости следующим образом. При выключенной из розетки машине, откройте регулятор скорости и отрегулируйте положение коромысла (см. рисунок позиция при которой мотор не работает).

12 14.5. Описание кодов сообщений дисплея (ошибок). название сообщения El E2 E3 E4 нет индикации на дисплее причины Мотор остановился. Разъём штекера двигателя вставлен не плотно или выпал. Ошибка контроллера мотора. Введены ошибочные параметры. Ошибка кодировщика мотора. Перегорел предохранитель решения Ошибка мотора: перезагрузите машину. Проверьте: сшиваемые материалы не слишком плотные? достаточно масла залито в машину? штекер двигателя плотно вставлен в разъём? 1. Перегрузки по току или по напряжению (проверьте соответствие оборудования параметрам питающей силовой сети, нормальное напряжение 200В-240В). 2.Проверьте плотно ли вставлены разъемы. Если вы выполнили все вышеназванные процедуры и ошибка не пропала, свяжитесь с поставщиком. 1. Перезапустите машину. 2. Проверьте введённые параметры. 3. Если выполнение первых двух пунктов не дало результатов обратитесь к поставщику. Проверить, плотно ли вставлены разъемы, есть ли повреждения проводов. Если предохранитель сгорел (при включении питания) пожалуйста заменить его, на новый предохранитель того же типа и размера. Если предохранитель повторно перегорает при включении питания, пожалуйста, свяжитесь с поставщиком.

Источник

Jack JK-9100BH

Гарантия распространяется на:

Гарантия не распространяется:

Повреждения, возникшие при транспортировке Товара, гарантийным случаем не являются.

Для брендов Гранд Мастер и Mie

Гарантийный срок изделий эксплуатируемых в коммерческих целях (магазины, гостиницы, ателье и т.д.) составляет 6 месяцев.

Выделяют несколько типов прошиваемых материалов: тяжелые, сверхтяжелые, легкие, сверхлегкие и средние. При использовании того или иного прошиваемого материала стоит обратить особое внимание на набор нитей и игл. Также необходимо помнить и о нескольких специфических факторах, влияющих на качество шитья, а также простоту и удобство работы с материалом. Во-первых, это максимальная и минимальная длина стежка, во-вторых, уровень высоты и подъема лапки, в-третьих, необходимый зазор между носиком челнока и кончиком иголки, в-четвертых, размер отверстия в игольной пластине и, последнее, особенности нижнего транспортера.

Нижний транспортер (Зубчатая рейка)
Играет важную роль в определении возможности шитья разных по плотности и капризных по фактуре тканей. Так, существует зависимость от площади прилегания нижнего транспортера (зубчатой рейки) к ткани и качества шитья сложных тканей (чем больше будет площадь прилегания, тем качественнее будет выполнена обработка ткани).
Как правило, для обработки средних по толщине материалов используется нижний транспортер, имеющий 4 или 5 сегментов и 6 зубьев на его фронтальных сторонах. Если же количество сегментов и зубьев будет меньше, то может возникнуть трудность при шитье тонких тканей. Но если количество сегментов и зубьев будет больше, может увеличиться и диапазон работы с более сложными типами прошивных материалов.
При работе с тканью нужно обращать особое внимание на заточку и структуру зубьев:

Длина стежка
Не все знают, но длина стежка является одной из самых важных характеристик при выборе швейной машины, так как по максимальной длине стежка можно судить о возможностях работы с тяжелыми и сверхтяжелыми прошивными материалами (деним, кожа, драп). Итак, чем толще будет обрабатываемый материал, тем больше необходимо подавать нити для того, чтобы швейная машинка не делала пропуски в процессе шитья. Самые лучшие швейные машины имеют длину стежка равную пяти-шести миллиметрам, но в большинстве современных бытовых машинах максимальная длина стежка составляется не более четырех миллиметров.

Зазор между кончиком иголки и носиком челнока
Сразу необходимо сказать о том, что данный зазор не должен превышать 0,3 миллиметра, но в некоторых случаях он все же превышает эту норму, достигая 1 миллиметра, что чревато негативными последствиями. Например, могут появится пропуски, когда проходящий рядом с петлей напуска носик не захватит ее. Но на формирование петли и прочный захват ее носиком челнока оказывают влияние и другие факторы. Во-первых, это качество иголок и тканей, во-вторых, размер и тип иголки, в-третьих, натяжение нитей (правильное и отрегулированное натяжение нижней и верхней нити имеет огромное значение при достижении идеально ровной и качественной строчки). Тем не менее зазор между кончиком иголки и носиком челнока является основной характеристикой, влияющей на пропуск стежка и, соответственно, на тип прошиваемого материала. В случае, когда зазор окажется больше нормы, его в обязательном порядке нужно отрегулировать, а если этого сделать не удастся, можно смело рассматривать вариант покупки другой швейной машины.

Размер отверстия в игольной пластине
Тип прошиваемых материалов можно определить по размеру отверстия в игольной пластине. Отверстие для входа иглы должно быть небольшим при пошиве сверхлегких и легких материалов, это необходимо для недопущения зажевывание материала и провала ткани во время прокола иглой. Кроме этого, такой размер отверстия в игольной пластине позволит добиться идеальной траектории строчки, что, в свою очередь, имеет важное значение для внешнего вида изделия. Различают несколько видов игольных пластин: адаптивную и дополнительную. Дополнительная игольная пластина позволяет вручную регулировать размер отверстия, что делает возможным работу со всеми типами тканей.

Данный параметр определяет расстояние между рейкой, продвигающей прошиваемые материалы, и прижимной лапкой швейной машины. С учетом величины данного параметра легко определить толщину ткани, которую можно подкладывать под лапку для последующей обработки. Важно понимать, что даже если материал и пройдет под лапку швейной машинки, это совсем не означает, что последняя сможет его качественно обработать. Существует ряд факторов, которые имеют решающее значение в вопросе того, сможет ли швейная машинка обработать данный материал.

Максимально возможное расстояние между двумя продольными проколами иглы.

Чем короче делается стежок, тем прочнее в целом получается шов. Нужная длина стежка зависит от назначения шва. Максимальный же показатель, в первую очередь определяет, насколько толстые ткани можно шить на машинке. Также параметр играет важную роль, например, при вышивке.

Особенности модели

В данную модель установлен светодиодный светильник.

Машина оборудована автоматической системой смазки.

JACK JK-9100BH оснащена вставкой для крепления приспособлений.

Гарантия распространяется на:

Гарантия не распространяется:

Повреждения, возникшие при транспортировке Товара, гарантийным случаем не являются.

Для брендов Гранд Мастер и Mie

Максимально возможное расстояние между двумя продольными проколами иглы.
