Проверка скрытых полостей на авто
Эндоскопирование скрытых полостей кузова с помощью гибкого эндоскопа jProbe NT. Рекомендую ознакомиться, полезная информация при выборе автомобиля на вторичке!
Цель данного, краткого, поста это показать на живом примере, что ВИЗУАЛЬНО отличный кузов снаружи, вполне себе может оказаться, в конкретных местах, ПРОБЛЕМНЫМ!
Подобными вещами не принято хвалиться в интернете, и многие знакомые СТОошники меня отговаривали от публикации данных фотографий, но я бы хотел, чтоб вы обратили внимание, кому то данная информация будет полезной.
Весной, при прохождении услуги СХОД-РАЗВАЛ, знакомый специалист указал на явную коррозию днища, в конкретных местах, а точнее, НЕПОСРЕДСТВЕННО за передними колесами — данные поверхности плохо проветриваются, в связи с чем коррозия начинается именно с этим проблемных участков.

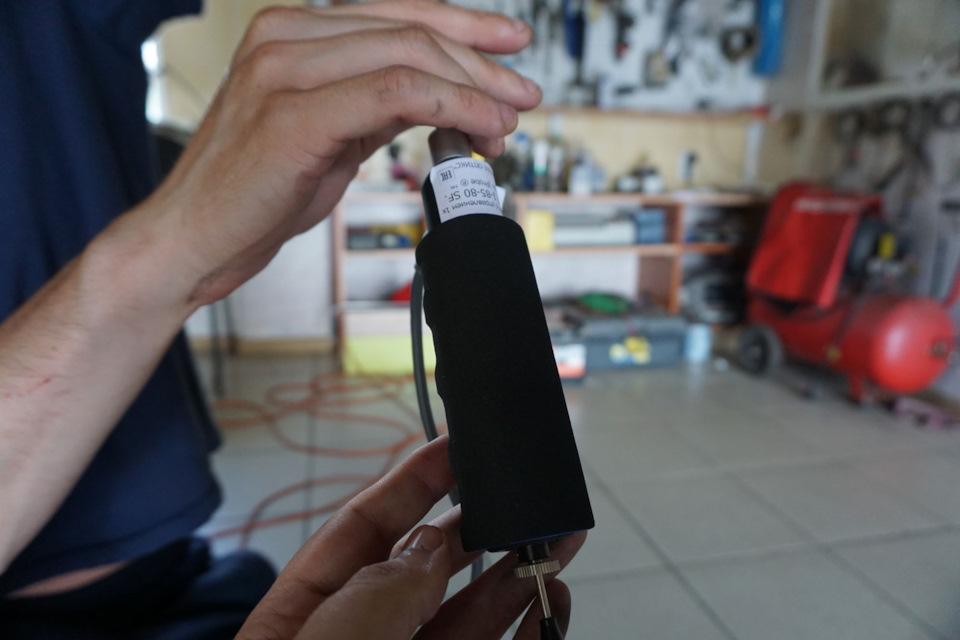

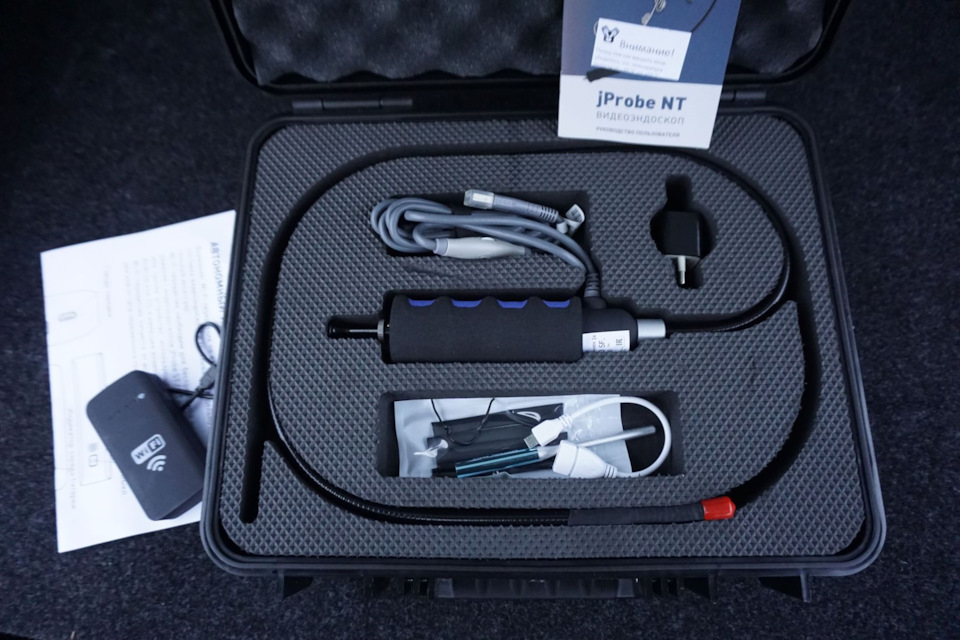

Предыстория — год назад, расписывал обзор на гибкий видеоэндоскоп JProbe NT 1-85-80 SF. Расшифрую артикул, 1 — односторонняя артикуляция, 85 — это диаметр видеокамеры 8.5 мм, 80 — длина гибкой части эндоскопа 80 см, а SF — это фокусное расстояние Standart Focus от 30 мм до 100 мм (считаю, это самое рабочее фокусное расстояние, хотя если требуется, то на выбор есть и другие варианты, такие как High Magnification Focus — от 15 до 30 мм).

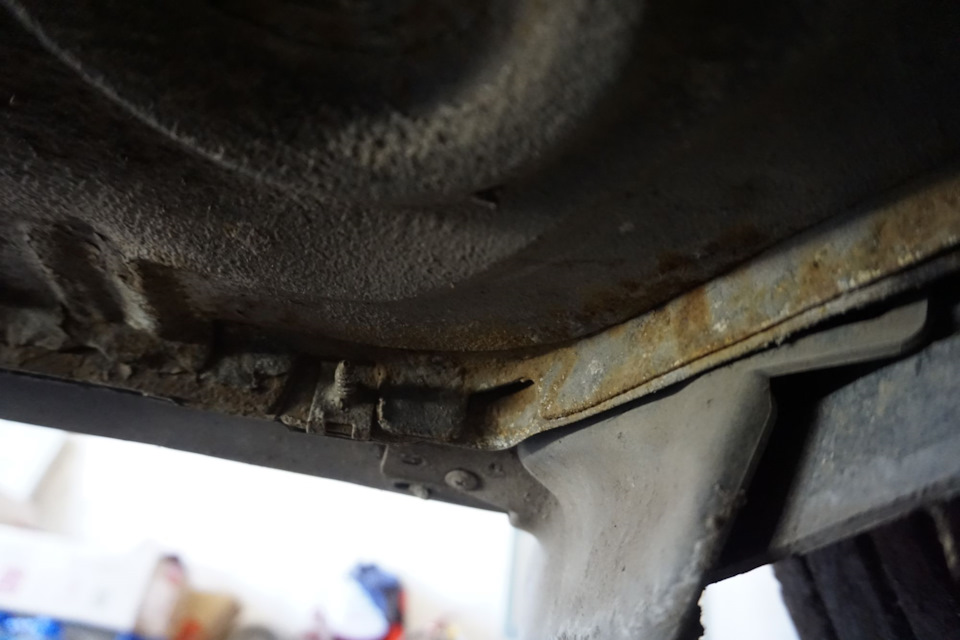

А в сентябре, во время замены датчика кислорода, в то время как автомобиль находился на подъемнике, взору представилась страшная картина — коррозия по краям днища, но это ПОВЕРХНОСТНЫЕ очаги, самое интересное это СКРЫТЫЕ полости, которые за чистить «наждачкой».

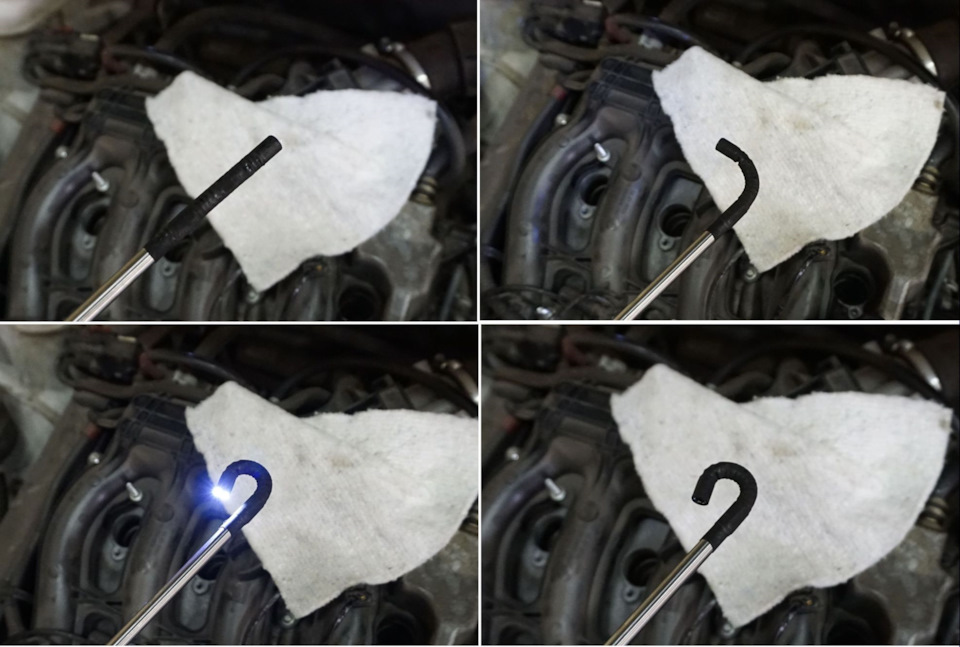

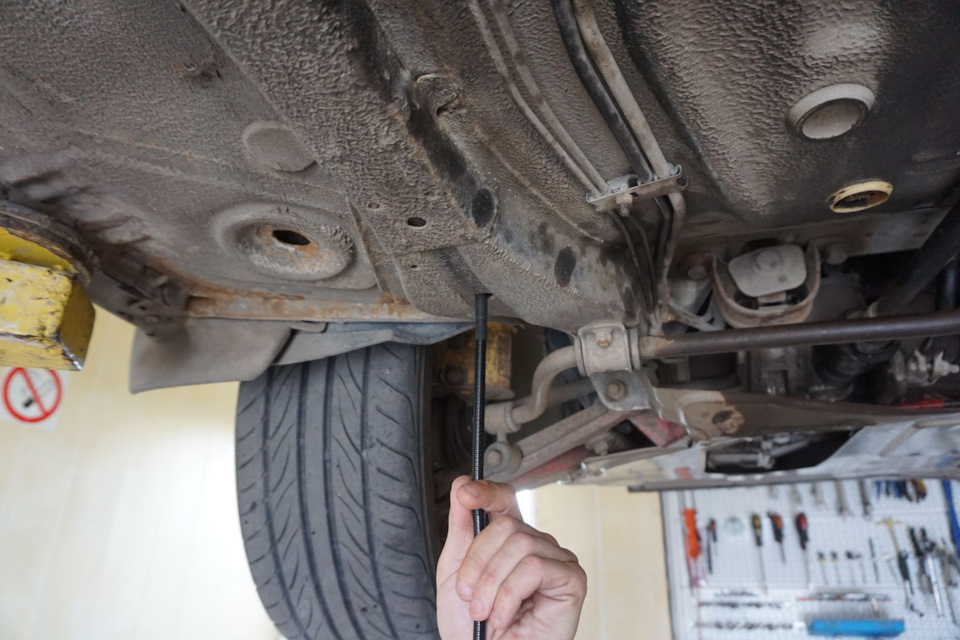

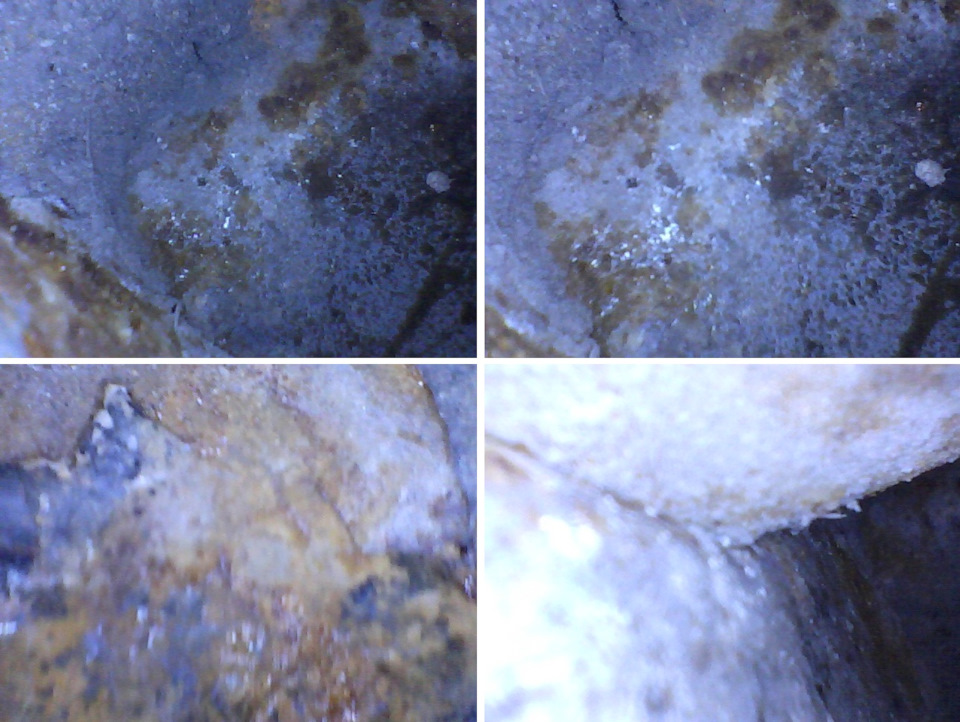

Воспользовались гибким видеоэндоскопом, и с помощью АРТИКУЛЯЦИИ, появилась возможность осмотреть скрытые полоски днища (обратите внимание, наружная сторона, с 2013 года покрыта антикором!), и как мы видим — коррозия «на лицо».
По этой причине, в данные полости, залил преобразователь ржавчины, и спустя пару недель, автомобиль заехал на обработку днища, порогов, дверей! (отдельный подробный пост, чуть позже!)
Кроме того, по ряду рабочих моментов, мы решили приобрести парочку девайсов, которые должны облегчить работу с видеоэндоскопами, а точнее:

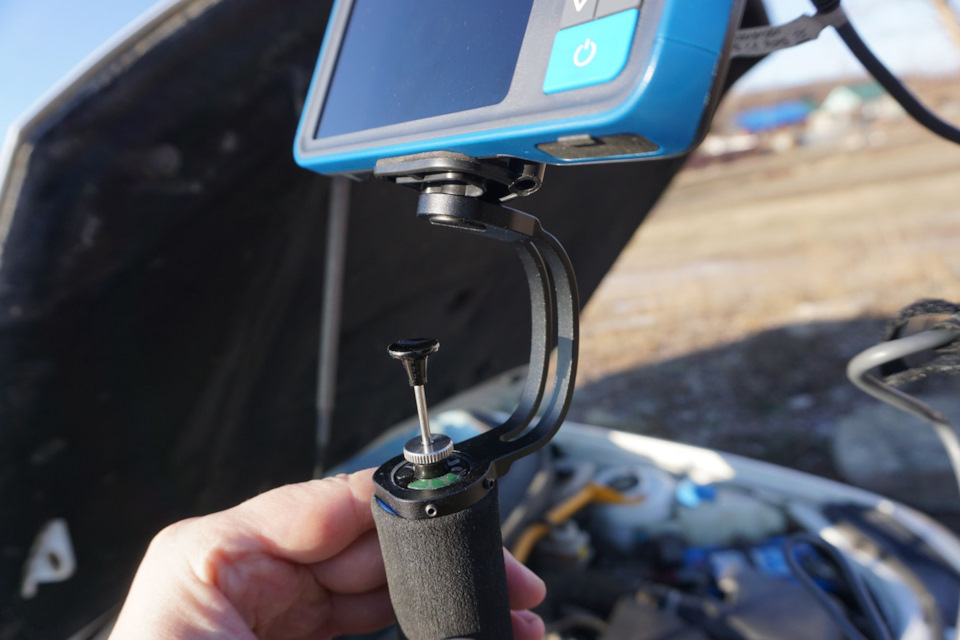

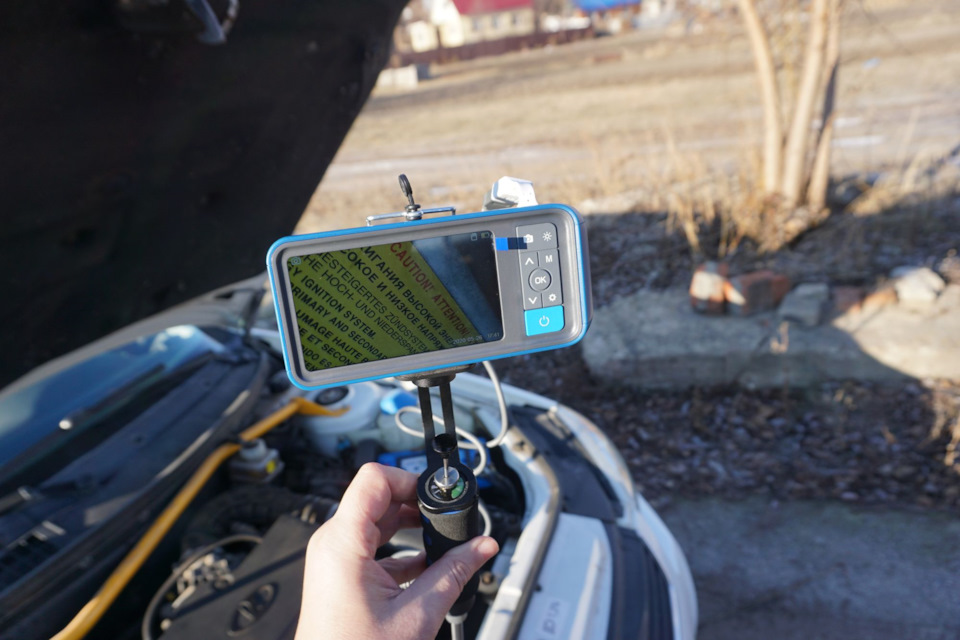

— Штатив ДЛЯ СМАРТФОНА / АВТОНОМНОГО ВИДЕОРЕГИСТРАТОРА (артикул JSTNTSTD)

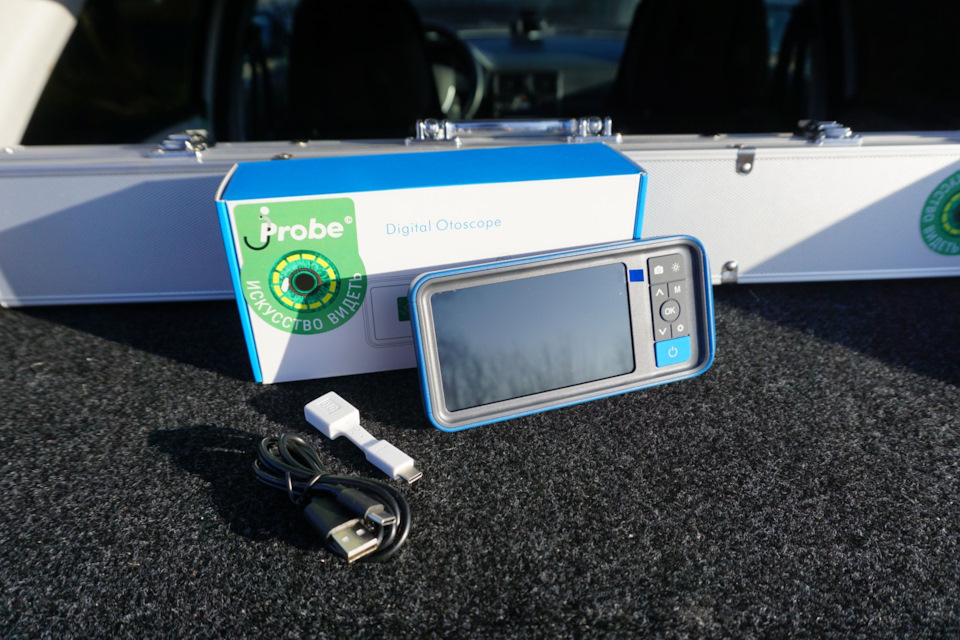

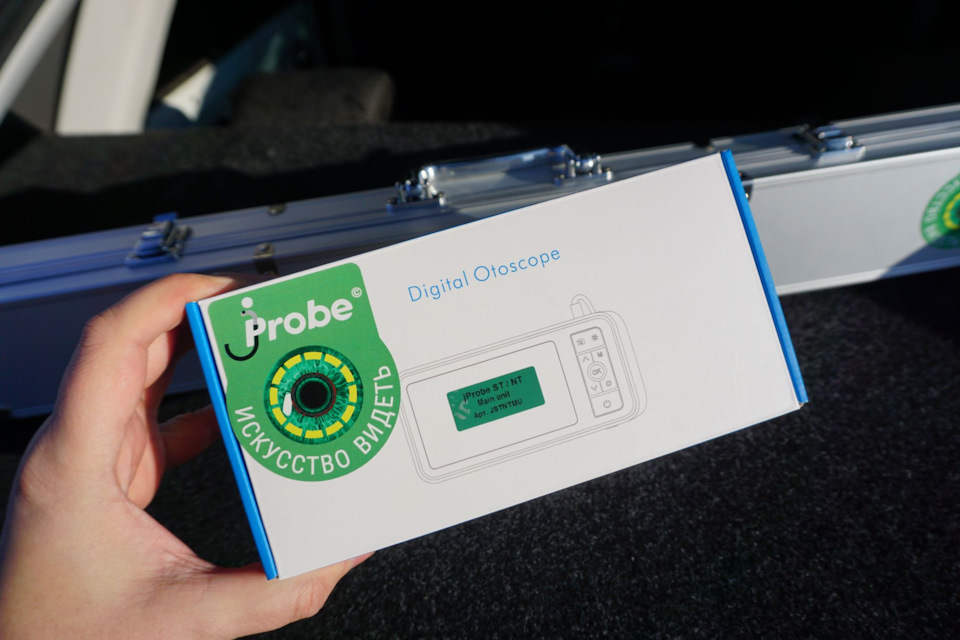

— АВТОНОМНЫЙ ВИДЕОРЕГИСТРАТОР (артикул JSTNTMU), создан для работы с видеоэндоскопами моделей ST/NT.
Объясню в чем причина — работать в две руки, то есть в одиночку, с видеоэндоскопом работающему по WIFI, довольно проблематично, особенно если осмотр производится на открытой местности, то есть не в помещении…
Ну если бы я занимался осмотрами автомобилей, но я конечно подобными вещами не занимаюсь, ибо необходимо оформить ИндивидуальноеПредпринимательство, то мне бы пришлось довольно часто выезжать на предлагаемые осмотры автомобилей, к примеру во время предположительной покупки, или с подозрением на проблемы с мотором, и так далее, то мне бы было гораздо удобнее, чтоб автономный видеорегистратор (фирменный), находился непосредственно на ручке артикуляции, и было бы шикарно, если бы рабочий экран регистратора, не бликовал «на солнце», и уж было бы совсем шикарно, если бы осмотр необходимого участка можно было бы совершить в одиночку!
Это, конечно, все гипотетически…
Да, данный комплект «Штатив+Автономный видеорегистратор» относительно не дешевый, но глупо было не воспользоваться сезонной скидкой от официального аккаунта JProbe (скидки до 30%), но если учесть, что регистратор выполняет роль ИСТОЧНИКА ПИТАНИЯ для эндоскопа, плюс противоударный корпус, И ПОЛНОЕ ОТСУТСТВИЕ бликов на экране при работе вне помещения, то задуматься определенно есть над чем…
Вернемся к основной теме! Как описалось ранее, визуально свежий кузов не показатель «хорошего» содержимого, поэтому, НАСТОЯТЕЛЬНО РЕКОМЕНДУЮ, производить подобные проверки как на своем авто, по принципу — предупрежден, значит вооружен, так и во время поиска «нового» б/у автомобиля, и кстати, ШВЫ сварные, гораздо проще осмотреть (УСМОТРЕТЬ) с помощью видеоэндоскопа, нежели с помощью разбора пластика салона, ибо далеко не каждый продавец, позволит существенно разобрать салон продаваемого автомобиля, даже не той причине, что есть вероятность найти что то криминальное, но так же по причине «порче» пластика — каким бы аккуратным вы не были, но следы вскрытия салона останутся!
Продолжение следует…
Кнопки жать не забываем, пожалуйста!
Ещё немного о антикоре. Тест материалов журнала «Зв рулём»
ЛАТАЕМ ЗАЩИТУ
Небольшая авария, мелкий ремонт — с кем не бывает? В подобных случаях повторять полную обработку автомобиля нецелесообразно — для «латания дыр» придуманы антикоры в аэрозольных упаковках.
Михаил КОЛОДОЧКИН, Вадим КРЮЧКОВ
Баллончики красивы, но эффективны ли в борьбе со ржавчиной? На то и испытания — в руках экспертов девять препаратов для защиты скрытых полостей и шесть — для защиты днища. Состав участников — сильнейший: «Ваксойл», «Соудал», «Тектил», «Меркасол», «Динитрол», 3М и питерский «Мовиль».
Правила соревнований стали многообразнее и жестче. К уже знакомым (см. предыдущие публикации) проверкам на адгезию, термостойкость и т. п. добавились испытания на водовытеснение, на высоту поднятия в микрозазоре между стальными пластинами, на пропитку столбика ржавчины, на вытеснение 3-процентного раствора NaCl и др. Защитные свойства препаратов проверялись в камере солевого тумана на пластинках из стали 10 — нелегированная сталь корродирует быстрее, чем 08 КП. Добавим, что препараты для днища дополнительно испытывались на стойкость к воздействию абразивов — по многочисленным пожеланиям производителей и потребителей. Более подробное обоснование нового регламента найдете в технической справке.
Большинство производителей выставили по нескольку участников в разных номинациях, поэтому мы сгруппировали их по фирменному признаку. Тех, кому интересней сравнение, сразу отсылаем к итоговым таблицам 1 и 2.
«ДИНОЛ»
Препараты «ДИНИТРОЛ-МЛ» и «ДИНИТРОЛ-1000» предназначены для работы в скрытых полостях. Оба состава образуют на поверхности металла масляно-восковую пленку, адгезия — отличная. Препараты не стекают с вертикальной поверхности при температуре 75°С. Экология также в норме. При попадании на лакокрасочное покрытие оба «Динитрола» не оставляют следов. Удаление воды с поверхности металла для них также не проблема.
Подъем по микрозазорам — не самое сильное свойство препаратов. Пропитка ржавчины удалась только «Динитролу-МЛ» — его коллега в этом состязании полностью провалился. Зато с вытеснением соли «Динитрол-1000» справился на «отлично», а МЛ — лишь на «троечку». Двенадцать суток солевого тумана МЛ перенес без проблем, а «тысячник» сдал ржавчине 5% территории.
Препараты «ДИНИТРОЛ КАР» и «ДИНИТРОЛ МЕТАЛЛИК» специализируются на защите днища. Претензий по качеству наносимой пленки и адгезии к ним нет. Лакокрасочное покрытие от них также не страдает. Нагрев препараты переносят хорошо, а вот морозов «Динитрол Кар» не любит — при изгибе на металлическом стержне диаметром 15 мм пленка растрескивается и отслаивается.
Абразивостойкость обоих «динитролов» низкая — у первого разрушилось 10% пленки, а у второго — аж 30%! В солевой камере они чувствуют себя несколько лучше — за 12 суток коррозия захватила соответственно 1% и 5% металла.
Среди препаратов для скрытых полостей «Динитрол-МЛ» занял
2-е место, а «Динитрол-1000» — 4-е. Препараты для днища «Динитрол Кар» и «Динитрол Металлик» финишировали в плотной группе, разделив 2-5-е места. Прекрасный результат.
«ВАКСОЙЛ»
«ВАКСОЙЛ ПРОФЕШНЛ» — препарат для скрытых сечений кузова. Нанесенная пленка — неравномерная, с крупными пузырями. Это сразу отразилось на адгезии: в местах неровностей и пузырей металл оголился. При попадании на краску легко удаляется тампоном, смоченным бензином. «Экология» посредственная — уровень содержания активного вещества всего лишь 23%. Водовытеснение тоже не лучшее. Зато «Ваксойл» блестяще удаляет агрессивный электролит — коррозия под пленкой продукта отсутствует.
Проникающие способности препарата великолепные — превосходит всех по высоте подъема в микрозазоре и прекрасно пропитывает ржавчину. Солевую камеру переносит хорошо — через 12 суток наблюдалось лишь изменение цвета пленки.
Препарат «ХАРДВАКС» призван защищать днище. Внешний вид пленки идеальным назвать нельзя, а большие пузыри сильно влияют на адгезию. Наблюдаются когезионные отрывы покрытия — мягкая пленка трескается. На лакокрасочные покрытия препарат не влияет. Высокую температуру переносит хорошо, а вот уже при 20 градусах мороза начинает трещать по швам. Абразивостойкость откровенно расстроила — 80% разрушения и единственно возможная оценка — «единица». Зато солевого тумана «Хардвакс» совершенно не боится — коррозия на тестовой пластинке не обнаружена.
«Ваксойл Профешнл» — 5-6-е места среди препаратов для скрытых полостей, «Хардвакс» — 6-е место «на дне».
«ВАЛЬВОЛИН»
«ТЕКТИЛ МЛ» для скрытых полостей образует на поверхности металла светло-коричневую прозрачную блестящую пленку, выдерживающую испытания на адгезию с оценкой «отлично». На лакокраску «Тектил» не действует, температурных проблем не знает, лихо карабкается вверх по микротрещинам… В общем — 10 отличных оценок из 11 возможных и… непонятное нежелание проникать внутрь ржавчины, отмеченное столь же заслуженной «двойкой»! В результате отрыв от ближайшего преследователя — «Динитрола-МЛ» составил всего один балл, которого тем не менее хватило для победы.
«ТЕКТИЛ БОДИ СЕЙФ» — мастика для днища. Наносимая пленка имеет, как говорят эксперты, небольшой отлип, но адгезия при этом отменная. За экологию — «четверка». Краску препарат не портит, температуру держит прекрасно. Абразивостойкость «Тектила» хорошая — разрушено 5% пленки. Солевую камеру препарат перенес играючи.
«Тектил МЛ» — 1-е место среди препаратов для скрытых полостей, «Тектил Боди сейф» — 1-е место «на дне». Уверенный и солидный «дубль».
«СОУДАЛ»
«СОУДАЛ ИНКОУТ МЛ» для скрытых полостей при нанесении на защищаемую поверхность образует светло-коричневую, прозрачную, блестящую пленку, которая, увы, подвержена когезионным разрывам… Впрочем, до оголения металла дело не дошло, хотя толстый слой продукта остался на липкой ленте. С лакокраской общается без проблем.
Препарат характеризуется средним уровнем поверхностных свойств — недостаточно эффективно вытесняет воду, проникает в микрозазоры и пропитывает ржавчину. С электролитом справиться не может — под слоем продукта развивается коррозия. Зато солевую камеру перенес спокойно, отреагировав на нее лишь изменением цвета пленки.
«СОУДАЛ АНДЕРБОДИ» (для днища) образует на поверхности металла черную, блестящую, без отлива пленку. Адгезия — отличная. Лак и краску не уродует. Тест по температуре выдержал на «отлично». Абразивостойкость препарата очень хорошая — после вращения в песке пленка «похудела» всего на 7%. А вот солевого тумана «Соудал» боится — на 4-е сутки появились первые признаки коррозии, на 6-е сутки разрушилось 10%, на
12-е — 30% металла.
«Соудал Инкоут МЛ» — 8-е место среди препаратов для скрытых полостей, «Соудал Андербоди» разделил 2-5-е места среди препаратов для днища.
«ГЕВЕКО»
Выпускаемые этой фирмой «МЕРКАСОЛ-1» и «МЕРКАСОЛ-2» — составы для скрытых полостей. «Меркасол-1» образует неравномерную, с наплывами и пузырями пленку. При проведении теста на адгезию происходит когезионный разрыв в местах, где пленка неравномерна, — на липкой ленте остается часть продукта.
Вреда лакокрасочному покрытию препараты не причиняют. Содержание сухого вещества в «Меркасоле-2» низкое — всего 20,3%, а у «Меркасола-1» — 41,3%. Оба состава не стекают с вертикальной поверхности при повышенной температуре и не растрескиваются при минус 30 и минус 20 градусах соответственно.
«Меркасол-1» хорошо вытесняет воду и электролит с поверхности металла, но недостаточно эффективно проникает в микрозазоры и микротрещины, неважно пропитывает ржавчину. Солевой туман переносит хорошо — после 12 суток испытаний проблем не отмечено. А вот «Меркасол-2» плохо вытесняет воду и боится электролита — под пленкой развивается коррозия. Зато ржавчину он пропитывает хорошо. По уровню защитных свойств «Меркасол-2» значительно уступает своему коллеге — на 8-е сутки пребывания в солевом тумане коррозия составила 10%.
5-6-е места у «Меркасола-1», у «Меркасола-2» — 7-е.
ФИРМА ВЭЛВ
Питерский «МОВИЛЬ-5Э» служит для защиты скрытых сечений. Образует коричневую неравномерную мазеобразную пленку. При проведении теста на адгезию на липкой ленте остается большое количество продукта. Пленка «Мовиля» почти полностью стекает с вертикальной поверхности при 75°С, оставляя на металле очень тонкий слой. Экология — хорошая. Не оказывает воздействия на лакокрасочное покрытие, неплохо вытесняет воду, проникает в зазоры и микротрещины, пропитывает продукты коррозии. Вместе с тем не обладает должным быстродействием — при вытеснении электролита под пленкой продукта образуется коррозия. В камере солевого тумана «провалился» — на 3-и сутки появились первые очаги коррозии, на 6-е сутки погибло 30% металла, а на 8-е — 50%!
9-е место среди препаратов для скрытых полостей.
КОМПАНИЯ 3М
ПРЕПАРАТ 3М 08901 служит для защиты скрытых поверхностей автомобиля. Наносимая пленка — неравномерная, но прочная — тест на адгезию выдерживает. На лакокрасочное покрытие 3М не влияет, а по экологии находится в лидерах. Хорошо вытесняет воду с поверхности металла, прекрасно проникает в микрозазоры и трещины, но перед электролитом, увы, пасует. Продукты коррозии пропитывает средне. Коррозионные поражения за 12 суток испытаний в камере солевого тумана отсутствуют, но на 6-е сутки испытаний изменился цвет пленки.
СОСТАВ 3М 08877 предназначен для защиты днища. Наносимая пленка имеет пузыри и наплывы, однако адгезионный тест прошел на «отлично». При попадании 3М 08877 на лакокрасочную поверхность на ней остаются темные пятна. Высокую температуру препарат переносит хорошо, но растрескивается при изгибе на стержне 15 мм при
-20°С. Абразивостойкость хорошая: после вращения в песке наблюдается не более 7% разрушенной поверхности. Испытания в камере солевого тумана показали высший уровень защитных свойств — через 12 суток коррозии не появилось.
3М 08901 — 3-е место среди препаратов для скрытых полостей, 3М 08877 — 2-5-е места для составов по обработке днища.
Напрашивается вывод: идеального препарата в аэрозольной упаковке обнаружить не удалось. Оценки в таблице отражают точку зрения экспертов, проводивших испытания. При введении коэффициентов весомости для каждого этапа расстановка мест может сильно измениться. Поэтому при выборе препарата основное внимание следует обращать не на оценки, а на технические результаты исследований.
Наша справка
НА ПОВЕРХНОСТИ ЛЮБОГО МЕТАЛЛА, находящегося в атмосфере, всегда есть тонкая пленка воды — растворяющиеся в ней газы образуют на поверхности металла электролит. Так создаются условия для электрохимической коррозии.
Проникающая в скрытые полости кузова вода приносит с собой коррозионно-агрессивные вещества — различные соли, абразивные частицы грунта и т. п. Кроме того, в скрытых сечениях часто возникают застойные зоны влажного воздуха. Поэтому защитное действие препаратов для скрытых сечений заключается в вытеснении с поверхности металла воды и электролитов, а также в образовании на металле защитной пленки, препятствующей доступу электролита.
При испытаниях на водовытеснение трижды измеряют диаметр водяной «лужицы», в которую вводят препарат, — норма не менее 60 мм. При проверке вытеснения раствора NaCl измеряют диаметры пятен продукта и вытесненного электролита, а также площадь металла, пораженную коррозией. Проникающие свойства оценивают с помощью двух плотно сжатых стальных пластин, кромка одной из которых погружена в кювету с препаратом. Высота подъема в таком микрозазоре должна составлять не менее 50 мм — подобным образом работает фитиль в керосиновой лампе.
Поскольку при обработке подержанных автомобилей приходится «общаться» с уже развившимися коррозионными поражениями металла, очень важно, чтобы защитный материал проникал в слой ржавчины и препятствовал дальнейшей коррозии. Для оценки этого свойства эксперты пропитывают препаратом столбик ржавчины высотой 25 мм и диаметром 10 мм — величина проникновения антикора должна быть не менее 8 мм.
Составы для защиты днища должны «уметь» создавать не только защитный слой ингибитора коррозии, но и прочную абразивостойкую пленку, противостоящую гравию, песку и т. п. При испытаниях препарат наносят на вращающийся стержень, погружаемый в песок с примесью NaCl — прекрасная имитация «нашенских» условий. Процент поверхности пленки, полностью разрушенной после подобного вращения, не должен превышать 3-8%. Заметим, что составы для обработки днища обычно не обладают высоким уровнем поверхностных свойств, но должны активно сопротивляться агрессивным средам.
Кому необходимо, а кому нет смысла делать антикоррозийную обработку?
Законы природы неумолимы: раньше или позже, но ржавчина съест каждый автомобиль. Другой вопрос — как быстро это произойдет. Однако и машину сейчас никто не покупает «на всю жизнь».
Антикор, как называют антикоррозионную обработку кузова автомобиля, у нас в стране имеет давние и прочные традиции.
Во времена СССР, когда машина для большинства населения была вожделенной мечтой, огромной ценностью, приобретаемой раз и навсегда, «антикоррозийку» делали все. Покрывали днища гудроном, искали дефицитную резинобитумную мастику и «Мовиль», заливали горячий мазут в пороги. Популярен был антикор и в середине девяностых — начале нулевых, когда в страну пошел поток подержанных иномарок, которым также стремились подольше «сохранить жизнь».
С приходом рынка в продаже появились и всяческие антикоррозионные мастики, повсюду стали открываться сервисы, делающие антикор. Но времена изменились, и сейчас актуальность и оправданность «антикора» нужно оценивать по-новому.
Матчасть
Суть антикора — в нанесении защитного герметизирующего покрытия на подверженные коррозии части кузова. Это днище и колесные арки, а также скрытые полости — пороги, стойки дверей, лонжероны и прочие «коробчатые» полые профили кузова. О том, как происходит процесс поражения кузова коррозией, мы уже рассказывали в отдельном материале, который полезно прочитать даже владельцам новых авто, не говоря уже о подержанных. Еще можно обработать выхлопную систему и пороги с внешней стороны.
Вся процедура проводится таким образом. Автомобиль тщательно отмывается и просушивается. Остатки старого антикора (если был), заводского покрытия и очаги крошащейся ржавчины удаляют. Но до голого металла, как при покраске, не зачищают — это не нужно.
Затем с помощью распылителей антикоррозионный препарат под давлением наносится на днище и колесные арки. В случае если делается «полный антикор», добираются и до скрытых полостей через штатные отверстия либо заново просверленные, которые затем закрываются заглушками. В них также через распылитель вводят препарат, который оседает внутри порогов, создавая защитную пленку.
После обработки машина снова просушивается в течение примерно трех часов. Весь процесс, в зависимости от модели автомобиля, занимает 7-9 часов. Еще двое суток автомобиль не рекомендуется интенсивно эксплуатировать и запрещается мыть — столько времени требуется до окончательного схватывания покрытия.
Средств для антикора сейчас существует великое множество, и все они делятся на две большие группы — мастики на основе битума или синтетических смол и на основе воска. К основе каждый производитель добавляет свои «присадки» в виде цинка, бронзы, полимеров или каучука. Для обработки открытых частей кузова днища и арок используют твердеющие мастики, а для скрытых полостей (порогов и стоек), наоборот, «невысыхающие» препараты. Что касается конкретных брендов, то наиболее популярными у сервисменов на сегодня являются голландский препарат Tectyl, шведские Noxudol и Dinitrol, а также бельгийский Soudal и немецкий Bivaxol.
Эффективность антикоррозионной обработки, так же как покраски, напрямую зависит от качества подготовки поверхности, используемого оборудования и соблюдения технологий нанесения. Поэтому самостоятельно сделанный антикор зачастую оказывается напрасно потраченными силами, временем и деньгами на мастику. Ибо очень сложно вне сухого бокса, без подъемника и распылителей высокого давления, орудуя кисточкой на эстакаде, обеспечить герметичное прилегание и равномерность нанесения покрытия. А без герметизации не будет и защиты — металл будет так же ржаветь под сколь угодно толстым слоем даже самой дорогой и «брендовой» мастики.
Правда, и сервисы, делающие антикор, гарантии того, что обработанная поверхность не будет ржаветь, тоже не дают, обещая лишь сохранение целостности нанесенного слоя мастики в течение двух-трех лет. Именно столько в целом и держится антикор — под воздействием песка и гравия, дорожных реагентов и перепадов температур мастика постепенно разрушается, у покрытия появляются сколы и «выеденные» участки, открывающие путь коррозии. Поэтому по истечении двух-трех лет антикор начинает терять свои защитные функции и его придется делать снова.
Сколько стоит
Существуют две основные «программы» антикора — это обработка днища и колесных арок и «полная», включающая также обработку скрытых полостей. Стоимость обработки «днище + арки» для компактных автомобилей А-класса, таких как Daewoo Matiz, составляет от 5 000 рублей, для машин С-класса, таких как Ford Focus, — от 7 000 рублей, а для крупных внедорожников а ля УАЗ «Патриот» за такой антикор попросят порядка 10 000 рублей. Полная обработка, включающая скрытые полости, обойдется дороже — порядка 9 000 рублей за «мини», 12 000 рублей — за С-класс и около 15 000 рублей — за внедорожники.
Отдельной строкой идет обработка выхлопной системы термолаком (от 2 000 до 4 000 рублей, в зависимости от модели) и нанесение «жидких локеров», за что попросят, исходя из модели авто, порядка 3 500 – 7 000 рублей за четыре арки. Последние, также называемые «жидкими подкрылками», представляют собой слой резинобитумной композиции, наносимый толщиной в 3-4 мм и предохраняющий арки от песка и гравия, летящего от колес. Выступают как альтернатива пластиковым локерам. Также в качестве заменителя анигравийных пленок, наклеиваемых с внешней стороны порогов под дверями, предлагается нанесение полимерного покрытия. Стоит это от 2 000 до 4 000 рублей.
Кому это надо
Тем, кто меняет (или предполагает менять) автомобиль по «европейскому сценарию» каждые три года, делать антикор, однозначно, не имеет никакого смысла, даже если речь идет об отечественном или китайском авто. На всех автозаводах делается антикоррозийная обработка кузова промышленным пластполимерным покрытием, плюс кузов имеет еще «свежий» металл — этого запаса вполне хватит на три года. Зачем тратить деньги, если за такой отрезок времени новая машина не сможет заржаветь до нетоварного вида! Всякие вспучивания и сколы на краске (что означает производственный брак) — не в счет, тут предмет для отдельного разговора. Но вот днище, арки и пороги на новой машине за три года не проржавеют — это уж точно.
Другое дело — автомобили от трех лет и старше. К тому времени заводской антикор уже изнашивается, разрушаясь дорожными абразивами и реагентами, металл «стареет» и чем дальше, тем больше. Особенно это касается китайских и российских машин, а также «корейцев» узбекского производства. Так что в случае приобретения автомобиля с пробегом, который не планируется в скором времени поменять, сделать его антикоррозийную обработку все-таки стоит. Как минимум днища и колесных арок.
Также, независимо от возраста машины, всегда рекомендуется делать антикор и после кузовного ремонта, при котором проводятся сварочные работы и процедуры выправления геометрии кузова на стенде. При таких работах нарушается заводской антикор, металл ослабляется, что ускоряет его разрушение.
