Проводка с нуля своими руками. Часть первая.

Итак проводка … с нуля … старой нет вообще, предыдущий хозяин удалил полностью. Когда забирали сказали что начали делать под шестерочную, а теперь я удалил шестерочную и делаю новую почти родную.

Закупка материалов.
Для начала были закуплены материалы для проводки.
Изолента, да не а бы какая, а tesa и coroplast желтая для подкапотной намотки, черная как ткань для салонной. Если поискать по драйву, можно найти их коды, я к сожалению уже не помню. Изолента VAG.

Также для изоляции куплены термоусадочные трубки обычные и с клеевым слоем и оплетка разного диаметра.

Далее начались долгие поиски крепления проводов к кузову. К сожалению купленные на рынке от 2109 были очень хрупкими и при попытке их демонтировать ломались.
И вот путем листания каталогов от опеля и хундая и нашел вот такие вот замечательные хомуты.
KJ2424S MASUMA Клипса крепежная
013012880888A DELLO Хомут пластиковый
Хомуты и клипсы вставляются в отверстие кузова и фиксируют провода как хомуты, очень удобно и не дорого.

Разъемы …
Обычные белые, которые все подрят продают как ВАЗовские мне очень не нравятся, сделаны отвратительно, не фиксируются и т.п.
Опять листаем интернет …
Герметичные разъемы … есть конечно производства фирмы HELLA, но цена вообще не подъемная, поэтому ищем аналоги.
И вот нахожу на 2,3,4,5,6 контактов, но она все слаботочные. А мне нужно подключать нагрузку по 10 Ампер.
Нашел … ток нагрузки до 40А, провод да 4мм2, герметичный.
Разъем влагостойкий 7065Б.

Дальше что нам нужно чтоб все соединить? Правильно, провода! С проводами в городе беда, вариантов 2 или рынок или найденная в интернете фирма.
Провода ПГВА, сечения от 0,75 до 6,0мм2.

Так … нудно же еще предохранители куда-то вставлять! Герметичный блок предохранителей, на 10 штук, а также купленный у китайцев еще год назад блок реле с 6 предохранителями.

И наверное все … а нет …
Копаясь по драйву и различным форумам наткнулся на очень интересную штуку, плюсовая клемма аккумулятора сразу с блоком силовых предохранителей. Есть у тойот, на шкоде есть, но дороговаты они, я нашел такой блок от китайца HOVER M2. Номер 3722300S08 GREAT WALL, идет без самой клеммы, но с предохранителями.
Также докупил запасные предохранители, но они требуют доработки напильником.

Источник

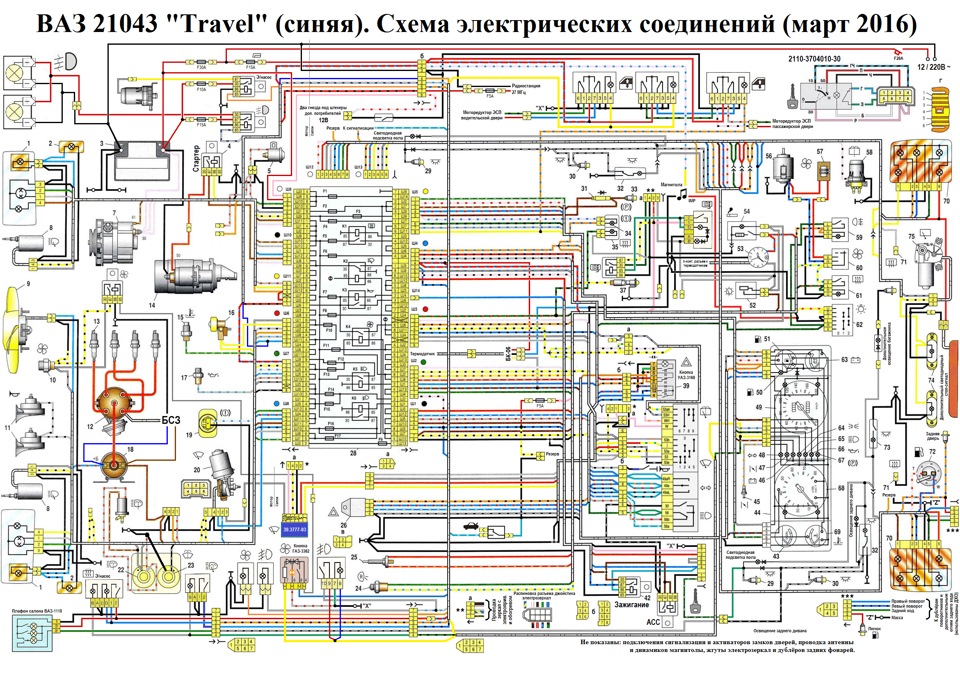

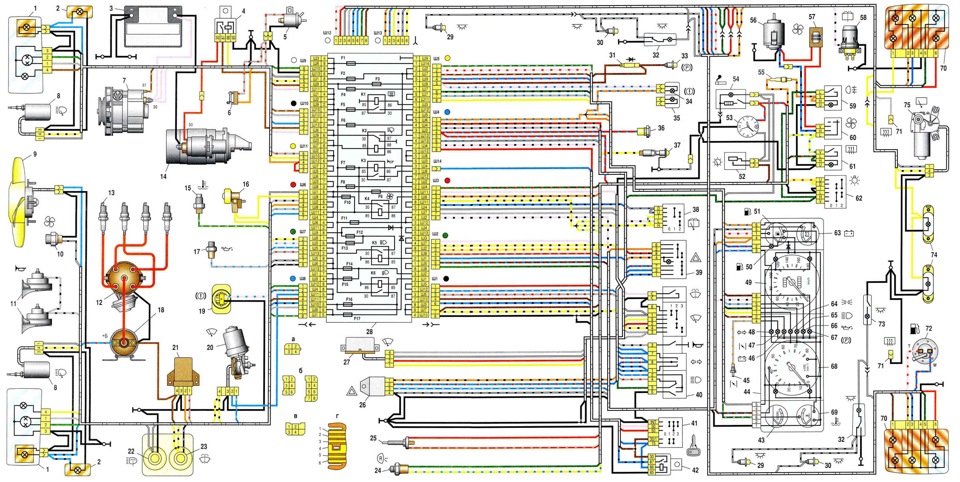

Полная замена и доработка салонной проводки

Я уже не раз упоминал о том, что одним из важнейших и уж точно самым трудоёмким этапом подготовки к экспедиции на Сахалин стала полная замена с попутной доработкой электропроводки автомобиля. Сейчас, когда на базе рабочих эскизов с отдельными участками цепей наконец нарисована, распечатана на листе А3 и заламинирована полная подробная электросхема, самое время рассказать о том, что было сделано.

Легко и быстро справившись с заменой подкапотных жгутов еще летом 2014 и имея в остатке новую проводку салона, я принял решение менять всё. При этом, мягко говоря, очень сильно промахнулся с оценкой трудоёмкости задуманного, а когда погрузился в работу, отступать было уже поздно. Если проводка «Пегаса» пошагово дорабатывалась годами, то тут необходимо было инсталлировать всё и сразу.

Основаниями для замены послужили неважное состояние штатной проводки, несогласие с некоторыми монтажными решениями предыдущего хозяина и, наконец, стремление минимизировать риск отказов, ведь в особо дальних (более 10 000 км) поездках электрика «классики» доставляет проблемы регулярно: по пути в Магадан, например, самой первой неисправностью стал отказ реле поворотов.

Главная задумка и цель работ — безопасно (через предохранители и реле) подключить все дополнительные нештатные потребители таким образом, чтобы сохранить жгутование (в итоге каждый жгут не зависит от остальных и может быть снят отдельно по клеммным колодкам), убрать все (штатные, нештатные, доработанные) жгуты под обшивку салона, обеспечив, с одной стороны, эстетичность, а с другой — ремонтопригодность.

Необходимо было «вписать» следующее (по порядку от передней части автомобиля к задней):
— противотуманные фары;
— доработанная система очистителей и омывателей фар;
— принудительное включение вентилятора двигателя (использована кнопка ГАЗ-3302);
— вспомогательный электронасос системы охлаждения;
— сигнализация и активаторы всех пяти дверей (задняя дверь открывается с пульта или кнопки на торпеде, а в случае отказа или при снятом аккумуляторе кроме того — механически из салона);
— CB-радиостанция с антенной (обеспечена возможность быстрой перестановки рации между «четвёрками»: в каждой машине антенна своя);
— магнитола и 4 динамика;
— жгут зеркал с электроприводом и обогревом;
— проводка управления электронным зажиганием;
— индикация и управление работой дополнительных потребителей (ПТФ, электронасоса, фароочистителей, электрозеркал);
— дополнительные разъёмы 12В под штекеры;
— жгут электростеклоподъёмников (ЭСП) передних дверей (создан заново: доставшийся в наследство был в ужасном состоянии);
— подрулевые переключатели от «Самары» (идея предыдущего хозяина машины);
— замок зажигания 2110-3704010-30 с введением реле «ACC» (идея предыдущего хозяина машины);
— в связи с полной заменой подрулевых — перенос кнопки аварийки на место бывшей кнопки заднего стеклоочистителя (использована кнопка УАЗ-3160);
— мультиметр БК-06 с термодатчиком (на данный момент измеряю им температуру воздуха на входе в карбюратор);
— часы VST-7042V с двумя термодатчиками (измеряют температуру воздуха в салоне и за бортом);
— дополнительное освещение салона (плафон от «Калины», светодиоды для задних пассажиров и в багажном отделении, подсветка пола водителя и переднего пассажира при срабатывании соответствующих (переднего левого и переднего правого) концевиков дверей — идея предыдущего хозяина машины);
— концевики лючка бензобака и задней двери с прямым выходом на сигнализацию;
— преобразователь напряжения 12/220В (обеспечена возможность быстрой перестановки инвертора между «четвёрками»);
— центральный (третий) светодиодный стоп-сигнал (идея предыдущего хозяина машины);
— дублёры задних фонарей.

Хочу отметить переход к системе стеклоочистителей 2110 (с заменой реле и мотора): он, в отличие от всего вышеупомянутого, был планово осуществлён уже после экспедиции в феврале 2016. Об этом будет отдельная статья.

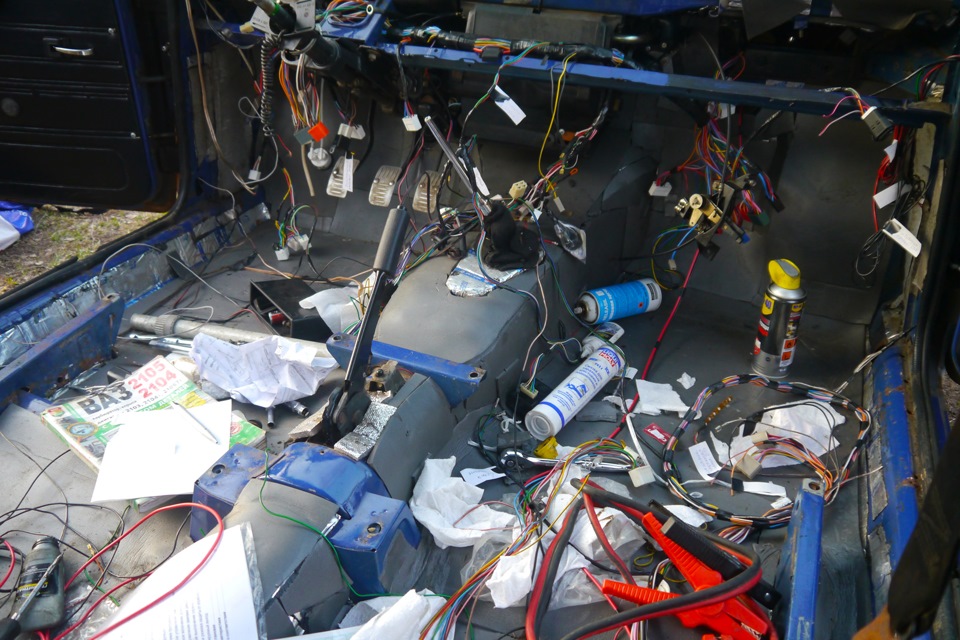

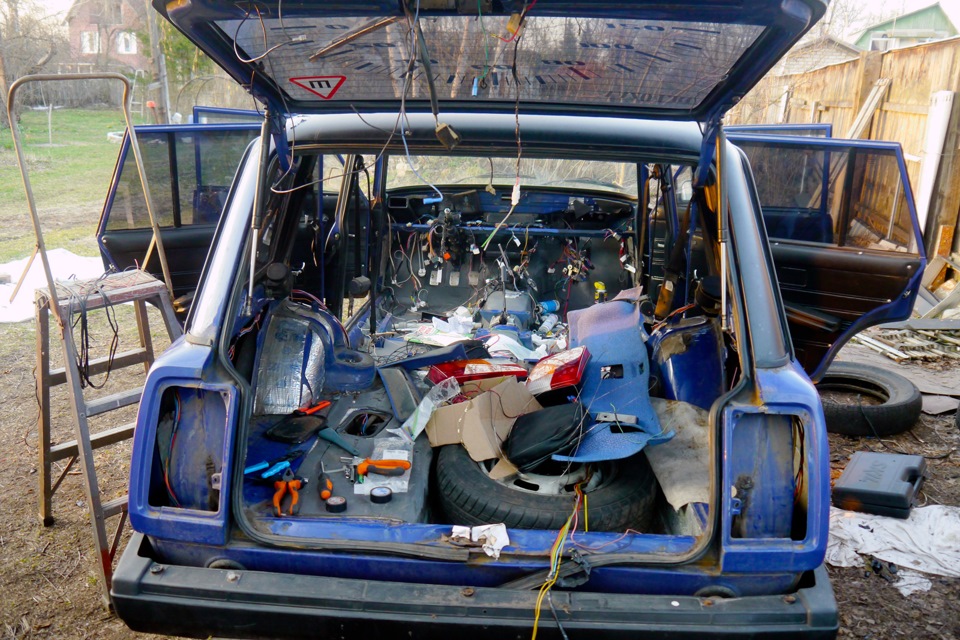

Весна в 2015 году наступать не спешила. К сожалению, прекрасная мысль начать жгутование прямо дома посетила меня только в начале апреля. Впрочем, как уже было замечено, я просто не представлял себе объём работ, поэтому особо и не торопился, о чём в августе не раз пожалел.

Первое дело — замена блока предохранителей: состояние доставшегося в наследство вызывало слёзы, его я запланировал менять и купил ещё весной 2014 года.

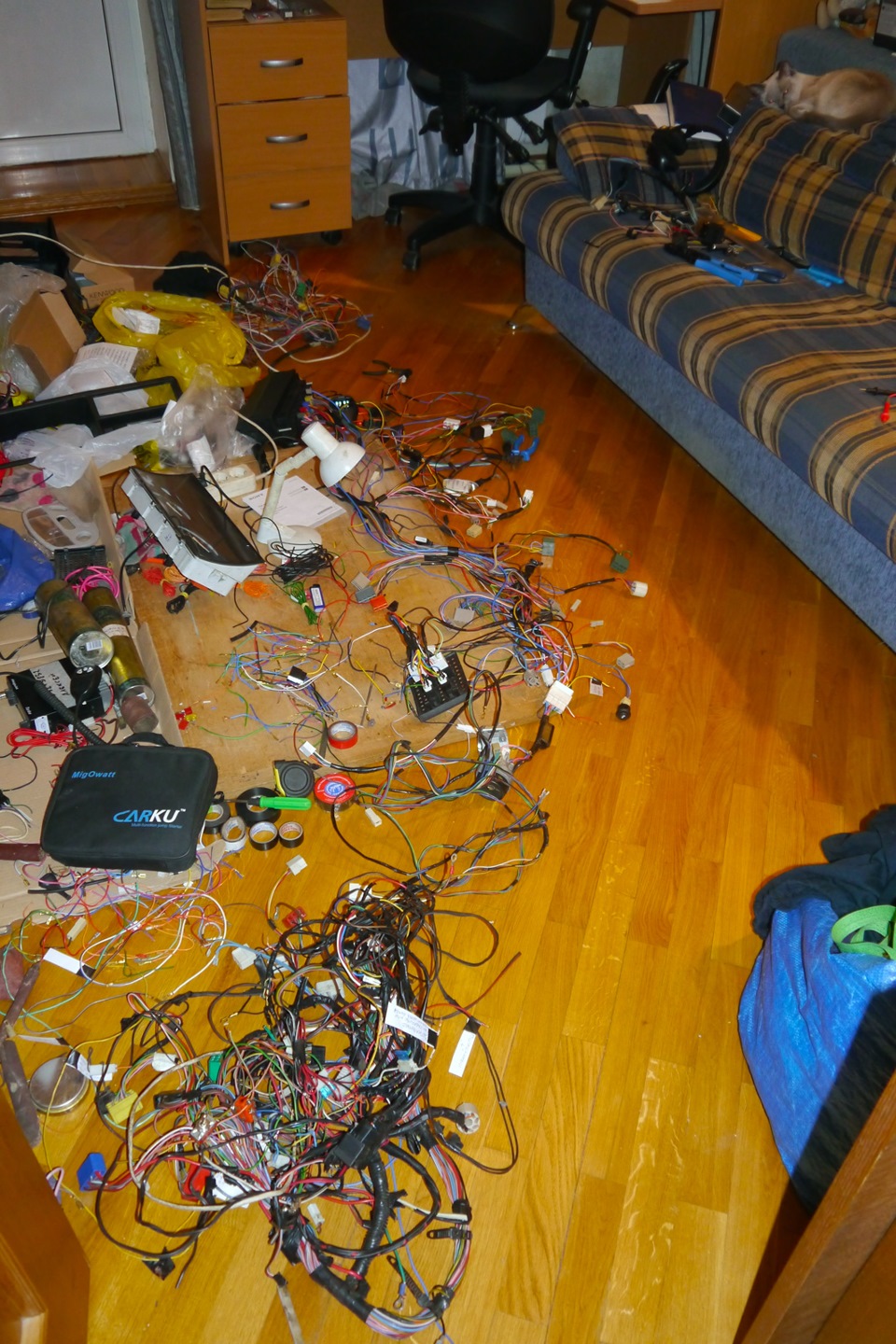

К Архангельской обкатке кое-что собрать удалось, однако почти всё лето (!) ушло на доведение жгутов до ума с параллельной качественной сборкой салона. Завершающая деталь — кожух рулевой колонки — занял своё место всего за пару дней до старта на Сахалин, но силы и время были потрачены не зря (они стоили много больше указанной ниже «цены вопроса»): электрика в экспедиции отработала без единого сбоя!

Если у кого-то возникли вопросы по тем моментам, на которые нет ссылок или анонса — обращайтесь. При необходимости выложу в хорошем разрешении интересующие участки доработанных и новых цепей.

Помните, что электричество — это наука о контактах, теперь я на 100% убедился в этом на личном опыте.

Источник

Проводка в машине: разбираемся с предназначением

Без электрических компонентов современному автомобилю с бензиновым двигателем невозможно даже сдвинуться с места. Но и наличие дизельного силового агрегата не сделает эксплуатацию автомобиля безопасной и комфортной. А все потому, что благодаря проводке все узлы и агрегаты работают как единый механизм.

Особенности автомобильной электропроводки

Заменить – просто, сложнее найти место обрыва или короткого замыкания своими руками, особенно если не знать, как это сделать.

В данной статье мы постараемся ответить на многие вопросы, включая и:

Что под капотом

В подкапотном пространстве встречается множество проводов, выполняющих самые разнообразные функции:

Что в салоне

Внутри автомобиля, предназначенного для водителя и его пассажиров, проводов даже больше, поскольку здесь расположены:

Обратите внимание!
Через салон проходят жгуты проводов к задней части авто.
Поэтому, внутри машины максимальная концентрация электропроводки.

Как обнаружить неисправность

Если что-то из электрических приборов или исполнительных механизмов перестает работать, то не стоит спешить с его заменой. Нельзя исключать, что причина отказа скрыта в нарушении работоспособности проводки, и установка нового оборудования проблему не решит.

Любая заводская инструкция к автомобилю рекомендует начинать поиски причины неисправностей с прозвона электрических проводов, соединяющих данный прибор или механизм с другими компонентами.

Для этого необходимо вооружиться:

Порядок работы с мультиметром

На видео в этой статье вы сможете увидеть некоторые моменты работы с измерительной аппаратурой при проведении работ по обнаружению поломок в бортовой электросети. А основным инструментом любого автоэлектрика был и остается многофункциональный цифровой прибор – мультиметр. (См. также статью Схема электропроводки ВАЗ 2105: описание.)

Справочно: Мультиметр представляет собой универсальное устройство, одновременно объединяющее омметр, амперметр и вольтметр.
За измерение напряжения бортовой цепи отвечает вольтметр, силу тока измеряет амперметр, а сопротивление соответственно определяет омметр.

Проверка напряжения

Итак, если в автомобиле один из электронных компонентов перестал работать, то первым делом нужно осуществить проверку напряжения электрической цепи, которая соединяет его с другими устройствами. (См. также статью Схема электропроводки Газель: как установить.)

Если на табло появится значения – напряжение в проводе присутствует и сам провод исправен. Проделываем операцию с другими проводами, и когда обнаружим точку, где напряжение в сети отсутствует, определяем, что источник неисправности расположен в этом отрезке.

Обратите внимание!
В некоторых электрических цепях автомобиля напряжение присутствует только тогда, если ключ в замке зажигания установлен в определенное положение.

Поиск короткого замыкания

Данная процедура характерна таким моментом, как полное отсутствие напряжения в цепи.

Обратите внимание!
Чаще всего это происходит с проводкой в местах, где протерлась изоляция.
Подобный тест на поиск короткого замыкания можно осуществить с любым другим элементом цепи, в т.ч. с выключателями.

Проверка качества заземления

Поскольку подавляющее большинство автомобилей имеет однопроводную схему электропроводки, и «-» все электрическое оборудование получает через металлический корпус авто, качество заземления приборов и механизмов играет решающую роль.

Но в процессе эксплуатации, детали корпуса:

и у электрооборудования, подключенного к корпусу, теряется электрический контакт, они начинают работать с перебоями. Чтобы убедиться в их исправности, следует провести проверку надежности заземления.

Алгоритм проверки надежность подключения электрооборудования и других элементов к массе автомобиля будет следующим:

Проверка целостности цепи

Данная процедура необходима для того, чтобы владелец автомобиля определить, все ли в порядке с проводкой и нет ли в цепи разрыва.(См. также статью Схема электропроводки Нива Шевроле.)

Порядок действий следующий:

Дополнительное оборудование

В процессе эксплуатации владельцы автомобилей нередко устанавливают дополнительное электрооборудование:

Их интеграция добавляет проводки в автомобиле, а также нагружает электросистему. Более того, ряд «новых» потребителей электричества неотключаемые, например, сигнализация, а значит, вероятность быстрого разряда аккумуляторной батареи становится очень актуальной.

Если ваш автомобиль начинает плохо заводиться после длительной стоянки, то следует определить причину утечки тока. Найти утечку вам также поможет многофункциональный прибор, переведенный в режим амперметра.

Совет: Не забудьте выставить диапазон измерения до 10 Ампер, поскольку ток в бортовой сети автомобиля постоянный.

В заключение

Провода в автомобиле выполняют очень ответственную роль. И даже будучи защищенными надежной изоляцией и закрытыми от внешнего воздействия в виде атмосферных осадков и высоких температур, провода могут потерять свои свойства, что приведет к поломкам и отказам как отдельных цепей, так и всех электросистем автомобиля.

А своевременный контроль и диагностика их технического состояния позволит предотвратить поломки, тем самым, сбережет ваше время и, самое главное, сохранит ваш автомобиль целым и невредимым.

Источник

Полная замена проводки в машине!

В принципе, мы относительно быстро и легко выкинули старую торпеду, проводку под ней, и положили другую проводку, уже от рестайла, под торпедой, ну и занесли новую перешитую торпеду. Отдельное спасибо Denis-Velescentr за качествено проделанную работу.

Пару часов на распутывание потратил)))
Плюсом к этой проводке забрал детали которые понадобятся для работы EPS, блок управления, датчики, сам блок с клапанами и возвратное кольцо SRS на руль. Раз уж такая пьянка пошла, то Система Курсовой Устойчивости будет очень приятным бонусом, ко всему.

С этой проводкой вообще вылезает куча ранее недоступных ништяков, все электроподъемники, а я все для них уже поставил до этого, подогревы в сидения, которые я не могу провести уже года два ))) Даже вот кнопки все купил, а все никак. Сама проводка по салону раза в три толще чем была у меня до этого.

Вся проводка была распутана, разложена по жгутам и перемотана тряпочной фирменной изолентой, мотка четыре наверное ушло, зато в итоге все красиво и как надо.

Прям, чуть ли не как с завода получилось все.
Также дополнительная не штатная проводка была замотана в отдельные жгуты и уложена параллельно штатной, она необходима на всякие пневмо дела, музыку и т.п. В общем то что делалось не один год было сведено в одну систему и проложено «по уму».

Также пришлось переделать проводку на ламбо-двери, так как в них штатная проводка удлиняется примерно на метр за счет других петель и способа вывода жгута из кузова авто в саму дверь. Мне пришлось паять все это заново.
Дальше мы добрались до моторного отсека. У меня на этот момент было две моторных косы. Обе с мотора AWT под широкополосный лямбда-зонд. Одна оказалась с праворульной машины, которую я покупал удалено и так получилось, что я при покупке просил продавца сфоткать сами фишки на косе, чтобы оценить их состояние, и оно очень хорошее оказалось, вся коса абсолютно в идеальном состоянии, но если бы не одно НО! В праворульной машине коса выходит с другой стороны и у нее идет как бы «мост», до того места где выходит коса у леворульной машины, потом она заворачивает и уже дальше все одинаково. На этот «мост» я не обратил внимание при покупке, а положить эту косу в леворульную машину никак не получится. Со второй косой ситуация оказалась плачевная, вся проводка сухая, трещит и сыпется в руках, ставить ее на автомобиль нельзя никак.
Было принято решение вырезать из первой косы этот «мост» и собрать ее назад уже без него. На это ушло дня три у меня.

По итогу, я ошибся в одном проводе на катушку первого цилиндра, но мы это быстро нашли, вызвонили где ошибка и собрали назад уже правильно. Напаялся я вдоволь проводов, в общем)))
По проводке пока не сошелся дмрв по фишке, т.к. я ставлю дмрв Hitachi с S-ки, а там другой разъем и распиновка, отличная от дмрв Bosch, который стоял штатно на этой проводке. Выручил TurboNike прислал мне и код с разъема, и его пиновку. Заказал, жду )))
Вот такой объем работ, самое сложное сделано. Лямбда-зонд стоит, электронная педаль газует, новые мозги ругаются на все подряд, дмрв не подключен вообще и валяется как-то так в подкапотном пространстве )))

Возможно нагнулась катушка которая стояла на первом цилиндре из-за перепутанного провода 🙁

А возможно и нет 🙂
Посмотрим
Но машина до дома ехала странно)))
В таком состоянии угнал машину домой на сборку салона, чтобы не занимать у Saneks4 гараж, у него со своей машинкой дел много. Вон его красавица на заднем фоне.

Источник

Провода для автомобильной проводки.

Собрать статью решил из за вопросов:
Какой кабель, провода используются в автомобильной промышленности?

Редко найдете такой в электро товарах, для строительства дома и.т.п
Сразу напишу, что красивые белые провода типа ПУГНП, не подходят, и не только в авто, а даже в электроснабжение вашего дома, забудьте о них, и живите спокойно.
Провод сетевой ПУГНП гибкий, аналог ШВВП

Для дома, чёрный ВВГ нг LS, или без LS, есть и другие, но этот самый доступный, и качественный.

Одножильный гибкий «черный» провод в «резиновой оболочке», предназначенный для подключения сварочных аппаратов, станков, передвижных устройств типа бетономешалки, циркулярки и.т.д
А также для «соединения масс в авто» ( есть в другой оболочке, а КГ учитываем места, где масла, оболочка слезет, и температура он горюч резина), ну и для изготовления проводов для «прикурить».

Кабель КГ 1х16 — гибкий одножильный провод.
Допустимая величина тока не должна превышать 189 А.
Сечение жилы — 16 мм2

Кабель КГ 1х25
Номинальное сечение жилы — 25 мм2.
Выдерживает токовую нагрузку в 240 А.
Наружный диаметр провода — 13,5-14,6 мм.

Провода для автомобильной проводки, подобрал цены на основные, по сечению, цвета у всех есть разные.

При выборе провода для автомобильной проводки нужно учитывать факторы воздействия, которым он будет подвергаться при эксплуатации: перепады температур, вибрация, воздействия масел, бензина.
Качественный автомобильный провод должен быть гибким, многпроволочным, с медными жилами, а его изоляция устойчива к морозам, не трескаться, не дубеть и не плавиться на жаре.

Характеристики отечественных марок проводов для автомобильной проводки, которые можно купить на российском рынке.

ПВА, провод для автомобильной проводки, кабель для автомобильной проводки

ПВА-низковольтный провод высокого класса гибкости (5-ый класс), специально предназначен для использования в автомобильной промышленности.
Допустимая температура эксплуатации до +105 С, хотя предел теплостойкости значительно выше (до 96 часов при t + 135C).
Провод устойчив к нефтепродуктам – маслу, дизельному и бензиновому топливу.
Минимальный срок службы до 10 лет.
ПВА 0,5 от 4.25 руб/м
ПВА 0,75 от 5.68 руб/м
ПВА 1 от 7.23 руб/м
ПВА 1,5 от 9.85 руб/м
ПВА 2,5 от 16.16 руб/м
ПВА 4 от 22.91 руб/м
ПВА 6 от 35.80 руб/м
ПВА 10 от 21.48 руб/м
ПВА 16 от 102.40 руб/м

Провод ПВАМ (М-малогабаритный)

Отличается от ПВА лишь толщиной изоляции, что делает его легче по общей массе, однако разница при монтаже не ощутима. Преимущественное применение в современных легковых и грузовых автомобилях для подключения оборудования бортовой сети. Кабель соответствует европейским стандартам.
ПВАМ 1х1 от 8.50 руб/м
ПВАМ 1х1,5 от 12.75 руб/м
ПВАМ 1х2,5 от 20.25 руб/м
ПВАМ 1х4 от 32.40 руб/м

Есть Кабель ПГВАД 2х0,5
С «Д» в конце, он двойной.

Расшифровка провода ПГВАД 2х0,5:
П — Провод
Г — Гибкий
В — Изоляция из поливинилхлоридного пластиката
А — Автотракторный
Д — С двумя параллельно уложенными медными жилами
2 — количество жил
0,5 — сечение жилы
Элементы конструкции провода ПГВАД 2х0,5:
Провод автотракторный плоский двухжильный с медной токопроводящей жилой высокой гибкости, поливинилхлоридной (ПВХ) изоляцией.

Условия эксплуатации провода ПГВАД 2х0,5:
Провод предназначен для соединения автотракторного электрооборудования и приборов на напряжение до 48 В.
Вид климатического исполнения провода — У, Т.
Категория размещения 1, 2.
Провод предназначен для соединения электрооборудования и приборов.
Температурный диапазон использования от минус 40 до 70°С.
Провод стойкий к воздействию температуры 135 °С в течение 24 ч.
Провод стойкий к тепловой усадке при температуре 150 °С в течение 15 мин.
Провод не распространяет горение при одиночной прокладке.
Провод стойкий к воздействию дизельного топлива, масла и бензина.
Провод стойкий к растрескиванию.
Провод в исполнении Т стойкий к поражению плесневыми грибами.
Провода предназначены для эксплуатации при температуре окружающей среды от минус 40 до 45°С, при относительной влажности воздуха до 90% при температуре до 27°С.
Монтажные и эксплуатационные изгибы с радиусом изгиба не менее 10 наружных диаметров провода допускаются при температуре не ниже минус 30°С.
Провод соответствует ТУ16.К17-021-94.
Используется 11 различных цветов.
Электрическое сопротивление токопроводящей жилы на длине 1 км, Ом — не более 40,5.
Срок службы проводов — не менее 10 лет.

-ПГВАЭ, провод для автомобильной проводки, кабель для автомобильной проводки.

ПГВА-низковольтный провод повышенной гибкости для автомобильной электрики. Температурный диапазон ниже, чем у ПВА – от – 40 до + 70 С. ПГВА имеет класс гибкости 3, менее гибкий, чем ПВА, но визуально разница незначительна. Этот кабель чаще всего используют для бортовой сети в сельскохозяйственной технике, грузовых машин и пассажирского транспорта. При необходимости защитить передачу электрического сигнала от помех используют экранированный кабель ПГВАЭ.
ПГВАЭ 1х1 от 11.05 руб/м
ПГВАЭ 1х1,5 от 16.58 руб/м
ПГВАЭ 1х2,5 от 26.33 руб/м
ПГВАЭ 1х4 от 42.12 руб/м
ПГВАЭ 1х6 от 58.50 руб/м
ПГВАЭ 1х10 от 83.20 руб/м
ПГВАЭ 1х16 от 133.12 руб/м

Все провода из серии автотракторных проводов (ПВА, ПВАМ, ПГВА, ПГВАЭ и др.) выпускаются разноцветные, что удобно при подключении автомобильного электрооборудования и последующей идентификации.

НВ, провод для автомобильной проводки

НВ, НВМ — относятся к категории универсальных монтажных проводов и применяются для межприборных соединений, преимущественно фиксированный монтаж. Кабель рассчитан на переменное напряжение 600 и 1000 В и постоянное 840 и 1400 В.В качестве токопроводящей жилы используются однопроволочная или многопроволочная луженая медь, что улучшает качество пайки при необходимости. Температурный диапазон до + 105 С. Разница между НВ и НВМ заключается в выпускаемом классе гибкости жил.

Данный провод МЛТП есть в нескольких исполнений, по изоляции.
Условия эксплуатации кабеля МЛТП:

Токопроводящая жила — медная луженая проволока;
Изоляция:
1-й слой — лавсановое волокно.
2-й слой — радиационносшитый термостабилизированный полиэтилен;
Возможно различное цветовое исполнение провода
М — Монтажный
Л — Двухслойная изоляция из лавсанового волокна
Т — Терморадиационностойкий
П — Изоляция радиационносшитого стабилизированного полиэтилена
Провод предназначен для подвижного и фиксированного внутри- и межприборного монтажа электрических устройств.
Для выводных концов электрооборудования
В местах с повышенными температурами и высокими требованиями пожарной безопасности, на АЭС
Для электроаппаратуры на номинальное напряжение 250, 500 В переменного тока частотой до 1000 Гц или 350, 750 В постоянного тока.
При температуре от минус 60 до 150°С.
Провод стойкий к воздействию относительной влажности воздуха до 98 % при температуре до 35°С, к воздействию инея и росы.
Минимальный радиус изгиба при монтаже — 1,5 диаметра провода.
Вид климатического исполнения В.
Провод стойкий к вибрационным, ударным и линейным нагрузкам, к акустическим шумам, к повышенному и пониженному атмосферному давлению, соляному туману, плесневым грибам
МЛТП устойчив к вибрациям, механическим ударам, шуму, химически устойчив (выдерживает масла, бензин, соленую воду).

По просьбам добавил термостойкие провода для бань саун, ну и некоторые в авто по тех условиям.
Разновидности термостойких проводов

1 Провод РКГМ
2 Провод термостойкий MVV
3 Провод ПРКА
4 Провод ПРКС
5 Провод ПВКВ
6 Провод ПМТК

1-Провод РКГМ —Цена от 35 р.м
Многопроволочная медная жила 5 класса гибкости.
Изолирующий слой из кремнийорганической резины или силикона.
Внешний слой представлен оплеткой из стекловолоконных нитей.Стекловолокно, и кремнийорганическая резина устойчивы к воздействию влаги, а также термическому воздействию.Этих материалы не горючи, устойчивы перед плавлением.
При условии отсутствия механических повреждений, изоляционные покрытия совершенно не пропускают влагу, быстро сохнут, в таких помещениях как сауны или бани.

3-ПРКА Кабель Цена от 20 р.м
Класс гибкости составляет от 3 до 4.
Состоит из одной медной многопроволочной жилы в асбестовой изоляции, которая пропитана кремнийорганическим лаком.
Устойчивый к истиранию, а главное — термостойкий проводник, выдерживает длительное воздействие температуры до 300 градусов Цельсия (до 3000 часов).

4-ровода ПРКС: Цена от 40 р.м
Класс гибкости токопроводящих жил — 3.
Радиус изгиба при монтаже — не менее 4 наружных диаметров провода.
Провод предназначен для эксплуатации при температуре окружающей среды от минус 50 до 180°С и относительной влажности до 98%.
Провод не распространяет горение, имеет низкое дымообразование и низкую коррозионную активность продуктов газовыделения при горении и тлении.
Провод может изготавливаться в маслобензостойком исполнении.

5-Провод ПВКВ Цена от 15 р.м
Вид климатического исполнения провода — О2.
Минимальный радиус изгиба при монтаже — два диаметра провода.
Стойки к воздействию вибрации и механических ударов
Провод выдерживает не менее 20 циклов изгибов вокруг цилиндра диаметром, равным двукратному диаметру провода.
Стойки к воздействию плесневых грибов
ПВКВ в отличии от РКГМ также стойки к воздействию лаков и пропиточных составов
Длительно допустимая температура эксплуатации провода — минус 60 до 180°С.
Класс нагревостойкости — Н.
Провод предназначен для работы при напряжении 380 и 660В частотой до 400 Гц, при отсутствии воздействия агрессивных сред и масел.
Провод стоек к воздействию пониженной рабочей температуры среды до минус 60°С.
Провод стойкий к воздействию лаков и пропиточных составов.
Провод предназначен для эксплуатации при относительной влажности воздуха до 100% при температуре до 35°С.
Монтаж провода без предварительного нагрева должен производиться при температуре не ниже минус 15°С.

Добавил.
Простой расчёт:
Сечение кабеля, умноженное на 10, получаем мах. рабочий ток.
Узнать ток, можно мощность, разделить на напряжение.
Скажем 60Ват лампа разделить на 12 Вольт Получаем 5 Ампер.
А если из 12Вольт 5 вольт 2 Ампера, то 12 вольт делим на 5= в 2.4 меньше.
Значит наши 2 А делим на 2.4 = 0.83А с стороны 12 вольт.
Ну сечение здесь под 1 Ампер выбираем, с учётом физической прочности, и окружения эксплуатация.
Такого рода расчёты, они в большинстве случаев будут оптимальны, и безопасны.
Просто не надо уходить в меньшую сторону в расчётах, ну и при покупки кабеля по деньгам в.т.ч, так как ТУ контрафактное бродит, и если вы не оптовый, то и цена должна быть рыночная.
Калькулятор расчёта сечения кабеля
www.smol-avtozvuk.ru/kalk…scheta-sechenija-kabelja/

Зависимость Тока от сечения и метража кабеля.
Мощность в таблице для 220В

Источник
