Раскроечная машина для ткани автоматическая
Автоматические раскройные машины
Автоматическая раскройная машина конвейерного типа для джинсовых (”деним”) и тяжелых тканей.
Специальная серия с осями X и Y, приводимыми в движение зубчатой рейкой с прямыми зубьями и шестерней.
Раскройное оборудование марки SERKON
Профессионализм раскройщиков не сравнится с производительностью, точностью и безотказностью, которые демонстрируют раскройные комплексы для швейного производства Serkon. Устройства конвейерного типа с самоочищающимся полем для многослойного раскроя быстро нарезают большие объёмы полотен, что особенно актуально в массовом производстве.
Автоматический раскройный комплекс – выгоды использования
Автоматизированный раскройный комплекс легко интегрируется с любым САРП, настраивается под ваши задачи. Это простое, надёжное, быстрое решение для запуска производства или его модернизации.
Как выбрать оборудование
Раскройно-настилочный комплекс может быть двух видов: с неподвижной поверхностью и с транспортёром (конвейерный). Первые дешевле, но имеют низкую производительность. На неподвижном основании нельзя кроить рулонные материалы, тем более в несколько слоёв. Столы с транспортёром экономят время, уменьшают расход ткани, требуют меньше усилий персонала.
При подборе важны следующие характеристики:
Рекомендуя раскройный комплекс для ткани, мы проводим расчёты объёмов выпуска, процентов экономии на отходах, наращивания выпуска за счёт автоматической раскладки. В результате техника соответствует задачам производства, а вы не платите за ненужные мощности.
Машины Serkon демонстрируют высокую точность при вырезании деталей сложной конфигурации с внутренними вырезами разных диаметров. Они просты в управлении, обслуживании и использовании. Все задаваемые параметры выводятся на монитор. Понятная панель управления позволяет легко разобраться в настройках. Высота разрезаемого настила достигает 90 мм в зависимости от модели машины. Высокоскоростная режущая головка справляется с материалом любой плотности. Возможна интеграция с системой перемещения раскройной машины от одного стола к другому, чтобы одна машина могла обслуживать несколько настилочных столов
Менеджеры «Перевалов Group» оценят потребности вашего производства и порекомендуют раскройный комплекс точно под ваши задачи. Консультации и прием заявок по тел. +7 (495) 721-17-72.
Раскройное оборудование
Система для автоматизированного раскроя натуральной кожи.
Раскройное оборудование на 80% определяет качество швейных изделий. Ни один человек, каким бы опытным профессионалом он ни был, не заменит точные машины, где каждая операция просчитана и выверена до мелочей.
Компания «Перевалов Group» поставляет раскройное оборудование для запуска с нуля или модернизации швейного производства. Мы продаем машины и помогаем повысить эффективность работы: увеличить производительность, снизить себестоимость изделий, уменьшить % брака. Швейное оборудование японских и европейских производителей, в качестве которого мы убедились за много лет работы, обеспечивает стабильную загрузку швейных цехов с полным контролем процесса.
Преимущества автоматизированного оборудования для раскроя
Снижение % брака за счет точного позиционирования и надежной фиксации настила. Нарезка под контролем программного обеспечения. Раскрой синтетических легкоплавких материалов с регулировкой скорости, чтобы края не спекались, не оплавлялись при разрезании.
Ленточные самозатачивающиеся ножи исключают проблему неровного среза. Результат – аккуратные края заготовок при любой толщине настила на любых материалах.
Оптимальная раскладка по ткани с возможностью визуализации. Подбор раскладки для разной ширины рулонов из разных материалов. Раскройное оборудование легко перенастраивается под несколько задач.
Автоматизированные комплексы SERKON нарезают материалы со скоростью до 100 м/мин., что позволяет быстро загрузить швейное производство при выполнении крупных заказов.
Столы с подачей воздуха для простого перемещения настила при работе с тяжелыми и объемными материалами. Движущаяся платформа для контроля работы автоматического комплекса. Управляющая автоматика на русском языке.
Комплексная поставка раскройного оборудования
Раскрой – первый этап технологической цепочки, без которого невозможно обеспечить качество швейных изделий. Надежные раскройные машины позволяют улучшить качество кроя, увеличить производительность швейного цеха, решить проблему поиска кадров, снизить расходы на ремонт и обслуживание.
Компания «Перевалов» поставляет надежную технику для оснащения швейных цехов:
Наша техника позволяет быстро адаптировать производство под стандарты системы качества и выйти на новый уровень. Техника сертифицирована для использования в России, имеет русифицированное меню и простой алгоритм настройки с возможностью сохранения операций в памяти.
«Перевалов Group» – официальный представитель японских и европейских производителей на российском рынке. Мы отлично знаем запросы швейных фабрик, поэтому подбираем оборудование на стыке запроса клиента и технических возможностей производителя. Менеджеры компании глубоко погружаются в ваши задачи, чтобы сделать коммерческое предложение, которое на 100% закроет потребности.
Обращаясь в «Перевалов Group», вы получаете комплекс работ: от плана расстановки техники до монтажа, гарантийного обслуживания и бесплатных консультаций по работе техники в течение эксплуатации.
Консультации по телефону +7 (495) 721-17-72.
Раскройные машины: для чего они нужны?
15.03.2021
450 просмотров
Производство швейных изделий – сложный технологический процесс, состоящий из множества операций, и начинается он с раскроя ткани. На этом этапе материал по заранее подготовленным выкройкам разрезается на отдельные детали, которые в дальнейшем будут сшиваться и обрабатываться до получения готовой модели. От того, насколько точно, быстро и аккуратно произведен раскрой ткани, во многом зависит и конечный результат, поэтому очень важно выбрать для работы самое надежное, качественное и производительное раскройное оборудование для швейного производства.
Какие бывают раскройные машины?
На крупных предприятиях, где налажено массовое производство одежды или других изделий, чаще всего применяются стационарное раскройное оборудование, представляющее собой настилочные столы или автоматические (полуавтоматические) комплексы, оснащенные раскройными машинами.
На самых простых моделях с ручным управлением машины с ножами ленточного или сабельного типа остаются неподвижными, а полотно в один или несколько слоев оператор передвигает по поверхности столавручную, направляя его под работающее лезвие.
Все операции, начиная от отмеривания и складывания слоев материала до получения готовых деталей, автоматические комплексы производят самостоятельно. Процессом управляет компьютер, в который закладываются определенные программы.Безусловно, стоят такие комплексы очень дорого, и не каждый производитель швейных изделий может позволить себе оснастить свое предприятие такими машинами.
Наиболее часто в швейном производстве используются передвижные настольные или переносные ручные электрические раскройные машины.
Особенности устройства и принцип работы раскройных машин
В зависимости от длины ножа, такая машина может использоваться для раскроя очень толстых материалов, например, поролона, или многослойного настила ткани высотой до 200 мм и более. Современные модели настольных вертикальных машин дополнительно имеют функции автоматической заточки, смазки и регулировки температуры ножа для получения более ровного срезаи исключения спекания краев синтетических материалов. С помощью вертикальных машин можно вырезать детали с довольно сложным контуром благодаря узкому лезвию.
Раскройные машины с дисковыми ножами более скоростные и производят максимально аккуратный срез ткани, но при этом толщина слоев материала ограничивается величиной рабочего радиуса ножа, а сложные криволинейные детали с большой точностью выкроить бывает проблематично. Используются такие машины, в основном, для легкой и среднейткани: хлопчатобумажной, шелковой, шерстяной и полушерстяной, а также для тонких подкладочных материалов.
Дисковые машины бывают ручными, обладающими небольшим весом, а также передвижными, для установки на раскройных столах. Лучшие модели также оснащены множеством дополнительных функций, включая автоматическую заточку, регулировку скоростей, подсветку и т.д.
В зависимости от мощности двигателя, оба вида раскройных машин обладают разной производительностью, скоростью резания и уровнем шума.
Помимо электромеханических машин к раскройному оборудованию можно отнести и термоножи, предназначенные для раскроя легко плавящихся материалов, таких как поролон, пенопласт, капрон и других, а также для запайки крошащихся кромок синтетических тканей.
Стоимость раскройных машин
Сегодня в продаже можно встретить большой ассортимент различных моделей раскройных машин всех типов, и разница цен в десятки раз, порой, удивляет покупателей. Между тем, стоимость этого оборудования складывается из множества факторов:
К более высокой ценовой категории относятся машины с вертикальными сабельными ножами, во многом благодаря их конструкции, способности вырезать сложные по конфигурации детали из толстых настилов ткани. Легкие и мобильные ручные машины с дисковыми ножами более удобны в работе при раскрое прямолинейных деталей и заготовки отрезов ткани, при этом стоят они значительно дешевле. Обе разновидности пользуются популярностью среди закройщиков небольших предприятий и ателье.
Заплатить подороже придется и в случае выбора оборудования от авторитетных производителей, качество продукции которых не вызывает сомнений. Прежде всего, к ним относятся ведущие японские и европейские компании, выпускающая промышленное оборудование марок«Bullmer»,«Mersmann»,«Hofman» и другие. Не меньшим спросом пользуются и китайские бренды«TypeSpecial»,«Aurora», «Typical» и «Dayang», которые поставляют качественные и производительные раскройные машины по сравнительно невысоким ценам.
В каталоге гипермаркета «Веллмарт» представлены самые востребованные в нашей стране модели раскройных машин с разными функциональными возможностями.
Лазерное оборудование для раскроя
Лазерное оборудование для раскроя ткани представлено станками с ЧПУ. Их функциональность отличается – доступны модели с:
Преимущества использования лазерных станков для раскроя материала:
Группа компаний Веллес на рынке промышленного оборудования с 1992 года. Мы реализуем продукцию торговых марок с мировым именем, осуществляем сервисное обслуживание, обеспечиваем доставку товара.
Спасибо! Мы свяжемся с вами в ближайшее время
Мы отвечаем на заявки с 10:00 до 19:00 мск пн-чт, и до 17:00 пт, кроме праздничных дней. Заказы и звонки, размещенные после 17:00 пятницы
– будут обработаны в понедельник.
Введите модель машины (как на табличке устройства)
Введите наименование запчасти или Parts List №
Товар добавлен в корзину
Уважаемые покупатели! Любое приобретенное со склада в Москве оборудование можно забрать самовывозом. Наши сотрудники склада бесплатно погрузят технику в транспорт клиента вне зависимости от её габаритов и веса.
Доставка по Москве и МО
Доставка приобретенного вами промышленного оборудования на сумму более 20 000 руб. в пределах от ТТК до МКАД осуществляется бесплатно! Доставка за МКАД до Московского Малого Кольца (ММК) («Малая бетонка») – 1000 руб., далее – отправка осуществляется Транспортными компаниями.
Заезд в центр (в пределы ТТК) возможен только на легковом транспорте для доставки малогабаритного товара.
Действие условий бесплатной доставки по Москве распространяется только на товар, который подлежит ручной разгрузке и погрузке. Доставка крупногабаритного товара, требующего механизированной разгрузки и погрузки не попадают под действие бесплатной доставки (как то: многоголовочные плоские вышивальные машины, стегальные машины рулонного типа, вязальные машины). Условия их доставки оговариваются в договоре.
Доставка по России
Доставка по всей России осуществляется силами транспортных компаний.
Стоимость доставки можно рассчитать, введя данные по вашему грузу в калькулятор стоимости на сайте одного из наших партнеров, или связавшись с этими компаниями по телефону. Разгрузка оборудования и подъём на этаж производятся силами заказчика.
Наша фирма рекомендует и постоянно работает со следующими транспортными компаниями:
Кроме этого по договоренности с клиентом мы можем отправлять товары транспортными компаниями клиента. Работаем со следующими компаниями:
Для клиентов из Республики Беларусь, Украины, Казахстана, Грузии, Армении, Латвии и Литвы вопросами доставки занимаются наши региональные представительства.
РАСКРОЙНЫЕ
КОМПЛЕКСЫ iECHO
Цифровые автоматические системы скоростной резки для использования в различных производственных отраслях. С высочайшей точностью осуществляют сквозную резку, надсечку, фрезерование, перфорацию, маркировку и черчение.
Прайс-лист
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Многозонный вакуумный стол в моделях BK3 и TK4S
Благодаря преобразователю частоты, который предусмотрен для вакуумной системы, можно регулировать мощность вакуума в зависимости от вида и веса обрабатываемого материала и таким образом сокращать потребление электроэнергии.
Система безопасности Safety device
Комплексы могут также комплектоваться инфракрасным сенсорным устройством, автоматически блокирующим каретку при попадании рук или одежды оператора в опасную зону обработки или при обнаружении других посторонних препятствий.

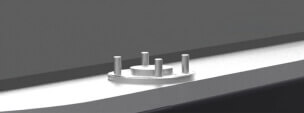

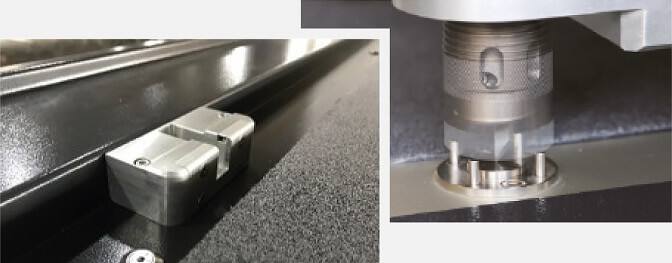

Механическая система автоматической инициализации инструмента AKI
Эта функция позволяет обеспечить полное прорезание материала (и тем самым повысить качество резки), свести к минимуму риск повреждения рабочей поверхности, уменьшить износ режущего инструмента и сократить рабочий цикл, исключив операции ручной настройки.
Ленточный конвейер позволяет загружать материалы в непрерывном режиме, эффективно выполнять протяженные задания, осуществлять сбор готовой продукции в условиях потока, обрабатывать не только листовые, но и рулонные материалы.
Конвейерная система – прекрасное решение для сокращения трудозатрат и повышения производительности.

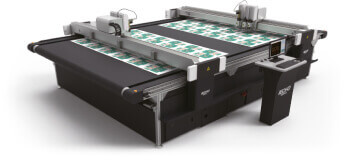

Два портала на модели TK4S
Система из двух одновременно работающих модулей дает возможность существенно ускорить процесс резки и наиболее эффективно управлять всем рабочим процессом.
Другие модели раскройщиков имеют ременный привод портала, отличающийся бесшумностью работы, плавностью хода, отсутствием паразитных вибраций и слабой чувствительностью к перегрузкам.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ИНСТРУМЕНТЫ

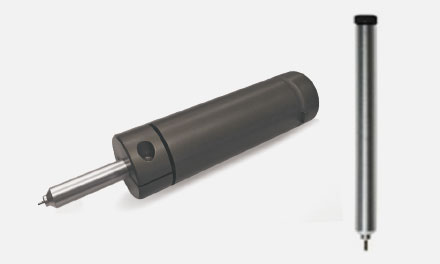

Универсальный режущий инструмент предназначен для сквозной резки материалов толщиной до 5 мм.
Защитная гильза, оснащенная пружиной, дает возможность осуществлять резку с очень высокой точностью.
Специальная система пылеудаления позволяет производить работы с максимальной эффективностью и минимальным количеством сопутствующих отходов.
Система воздушного охлаждения способствует увеличению срока службы фрезы. Инструмент iECHO RZ способен работать 24 часа, 7 дней в неделю.
Инструменты для нанесения графической информации, маркировки изделий. Используемые чернила серого цвета хорошо видны на поверхностях любого цвета.
Инструмент Kiss Cut Tool в основном применяется для высокоскоростной резки самоклеящихся ПВХ-пленок (изготовление наклеек). iECHO KCT позволяет прорезать верхнюю часть материала (пленку) без повреждения нижней (подложки).
Электрический осциллирующий инструмент прекрасно подходит для сквозной резки материалов средней плотности.
Этот инструмент приводится в действие электромотором, обеспечивающим высокую скорость резки и перемещение ножа вверх–вниз с амплитудой хода 1 мм и частотой 18000 колебаний в минуту.
Для инструмента iECHO EOT предусмотрены лезвия нескольких видов.
Пневматический осциллирующий инструмент iECHO POT приводится в действие сжатым воздухом и перемещает лезвие вверх–вниз с частотой 12000 колебаний в минуту и с амплитудой хода 8 мм.
Прочная конструкция инструмента специально адаптирована для резки жестких и прочных материалов. Благодаря нескольким видам лезвий, можно добиваться различных результатов обработки.
С помощью специального лезвия возможна резка материалов толщиной до 110 мм.
Инструмент для пробивки отверстий и прорезей линейного расположения для быстрого нанесения на картон и гофрокартон линий сгиба для последующего формирования объемного изделия и для легкого отделения деталей от несущего полотна.
Для перфоратора предусмотрены восемь зубчатых лезвий с разным шагом и размером зубьев прямоугольного профиля.
Предназначен для высокоскоростного раскроя тканей, трикотажа и нетканых материалов.
Идеально подходит для резки технических тканей – препрегов, материалов на основе углеродного, пара-арамидного, мета-арамидного и стекловолокна.
Раскрой осуществляется вращающимися с большой скоростью дисковыми лезвиями разного диаметра, имеющими форму круга или многогранника.
Доступны ножи для углов выборки 0°,15°, 22,5° и 45°.
Биговальный инструмент для нанесения прямолинейных бороздок для последующего складывания плоской заготовки в объемное изделие.
Предназначен для картона, тонких гибких пластиков и других легко продавливающихся материалов.
Скоординированный с программным обеспечением для резки в целях достижения наилучшего результата обработки инструмент может осуществлять биговку гофрированного материала вдоль или поперек его структуры без каких-либо повреждений его поверхности.
Высокоскоростной пробойник, комплектующийся насадками для вырубки сквозных отверстий или надсечки диаметром от 1 до 5 мм.
Применяется для перфорации отверстиями круглой формы таких материалов, как ткани, натуральная и искусственная кожа и т. д.
Пресс-нож предназначен для деликатной резки гофро- и микрогофрокартона, сотового и гофрированного полипропилена, а также других материалов толщиной до 7 мм.

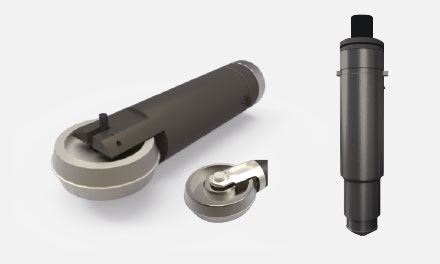

Биговальное колесое деликатно подминает слои гофрокартона, уменьшая его толщину, а выступающее из колеса лезвие с легкостью прорезает слои материала.
Таким образом, скорость раскроя значительно повышается, т.к. не ограничивается частотой вибрации лезвия, как в случае с осциллирущим инструментом. Глубина реза и усилие прижима регулируется специальным механизмом, что позволяет использовать широкий спектр различных по толщине материалов.
МОЩНЫЙ ФРЕЗЕРНЫЙ МОДУЛЬ RZ1/RZ1.8
Модуль может комплектоваться двумя различными шпинделями мощностью 1 или 1,8 кВт.
Фрезерный модуль с высокочастотным ротором может использоваться для резки таких жестких материалов, как фанера, МДФ, пластики, композитные материалы и т. д.
Его высокая скорость и эффективность превосходят традиционное режущее оборудование: он обеспечивает максимальную производительность и способен удовлетворить производственную потребность «24 часа/7 дней в неделю».
Полностью автоматизированный переключатель инструмента
Устройство автоматической чистки фрезерного инструмента
ШИРОКОФОРМАТНАЯ СИСТЕМА РЕЗКИ
С помощью системы из нескольких проекторов, установленных над раскройщиком, на поверхность рабочего стола отображается раскладка кроя, созданная в макете, что позволяет перед началом резки проконтролировать расположение деталей и при необходимости произвести корректировку схемы. Эта функция поддерживается программным модулем Nesting Function, что позволяет максимально оптимизировать процесс подготовки задания к исполнению.
Автоматическая система на основе оптических датчиков позволяет осуществлять прецизионный контроль глубины погружения режущего инструмента с точностью до 0,3 мм и тем самым обеспечивать полное прорезание материала без риска повреждения рабочей поверхности. Оптическая система AKI совместима со всеми инструментами iECHO и, в отличие от штатного механического датчика, поддерживает настройку осциллирующего ножа.
Система Leather Scan System специально разработана для работы с натуральной кожей, которая, за редким исключением, имеет более или менее выраженные поверхностные недостатки. Чтобы не допустить попадания дефектных участков кожи в зону раскроя, оператор может контрастным по цвету мелком предварительно обозначить их контур, система сканирования их зафиксирует, а программный модуль Nesting Function автоматически исключит проблемные участки из выкройки при раскладке деталей кроя на виртуальном лоскуте кожи и обеспечит обработку только ценной части материала.
Площадь рабочей поверхности может быть увеличена за счет дополнительного рабочего стола, который составляет вместе с раскройщиком единое целое. Он предназначен для приема раскроенного материала, который по конвейерной ленте перемещается из зоны обработки в свободную зону, и существенно упрощает сбор готовой продукции и отходов без прерывания процесса резки.
Для раскройщиков iECHO предусмотрена возможность работы с рулонными материалами и выполнения протяженных заданий. Рулонная подача, являющаяся самостоятельным пассивным модулем с высокопрочными и надежными несущей и натяжительной штангой, позволяет устанавливать для обработки самые разнообразные материалы, включая такие тяжелые, как ковровые покрытия и кожа.
Для удовлетворения требований клиентов к скорости и точности раскроя запечатанных материалов компания iECHO разработала автоматическую систему сканирования для цифровых раскройщиков – Automatic Vision Scan Cutting System – для текстильных предприятий, производств по изготовлению ковровых покрытий и для рекламных компаний. В этой системе используется высокоточная камера линейного сканирования, сканирование производится со скоростью 0,3 м/сек. и точностью 1 мм.
Автонакладчик является эффективным средством оптимизации резки, которое позволяет свести к минимуму участие оператора в рабочем процессе, исключить ошибки, обусловленные человеческим фактором, и обеспечить увеличение производительности на 25 % по сравнению с ручной загрузкой. Точность позиционирования листов, которую обеспечивает это устройство и синхронизация перемещения конвейера и портала, позволяют выполнять раскрой в непрерывном режиме и с исключительной точностью.
