Распиновка евророзетки прицепа легкового автомобиля
2 Схемы
Принципиальные электросхемы, подключение устройств и распиновка разъёмов
Распиновка розетки прицепа легкового автомобиля – схема подключения фаркопа
Подключение фаркопа (грузового прицепа авто) – простая процедура. Подсоединить прицеп к машине действительно несложно, но подключение электрики к прицепу уже может вызывать затруднения. В таких случаях понадобится схема подключения розетки фаркопа. А их есть несколько типов разъемов:
Наиболее распространенные виды розеток имеют 7 и 13 контактов. На территории России обычно применяют 7-контактные устройства, а 13-контактные розетки можно увидеть на многих авто из Европы и США. Разница заключается в применении дополнительных контактов, необходимых для активации противотуманных фар и другой электрической начинки домов-прицепов, пользующихся популярностью за рубежом.
Принятые во всем мире правила предусматривают установку на прицепы для легковых машин сигналов поворота влево/вправо, а также стопа. Схема подключения розетки прицепа легкового автомобиля зависит не только от количества контактов, но и от стандарта страны, поэтому прицеп с европейской разводкой не получится без переделки присоединить к розетке с российской разводкой. Если установить его без переделки, то правые габариты БТС не будут гореть.
Схемы прямого подключения
Если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами – то принципиальная электрическая схема подключения вообще не понадобится, так как надо лишь вставить розетку в гнездо.
Распиновка 7 контактной розетки прицепа Евро и РФ
Распиновка 7 контактной розетки прицепа США
Особенностью разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу).
Схема распиновка 13 контактной розетки
Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.
Электронный блок согласования
Если речь идет о современном автомобиле со сложной электронной начинкой, первый вариант подключения прицепа будет не самым лучшим выбором. Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока, то выдаст сообщение об ошибке. В таких случаях используют так называемый «блок согласования». Его также применяют в случае передачи сигналов управления посредством мультиплексной шины.
Проводку соединяют с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.
Материалы для подключения фаркопа
Отправляемся в автомагазин или на автомобильный рынок и покупаем материалы, необходимые для монтажа и подключения:
Особенности соединения розетки
Для подключения фаркопа к электрической проводке автомобиля советуем применять многожильный провод из меди. Идеальный вариант – провод, в котором каждая жила имеет сечение минимум 1,5 кв. мм. Провод должен иметь двойной слой изоляции.
После подключения прицепа по нашей схеме и проверки работоспособности его светотехники желательно позаботиться о защите внутренних элементов розетки от влаги. Не лишним будет применение графитовой смазки, которая также предотвратит окисление контактов.
НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ
Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.
Изготовление фаркопа ч.2

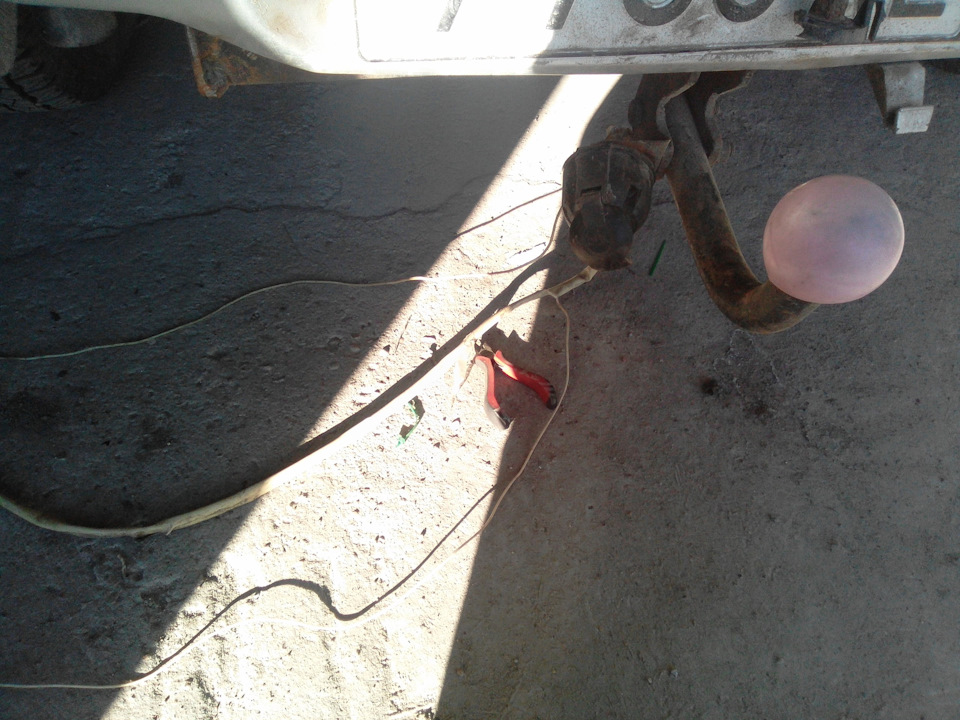

Всем привет. Наконец-то уделил время машине и занялся проводкой. Нашел в интернете схемы розетки фаркопа.
И начал каждый провод проверять и помечать.

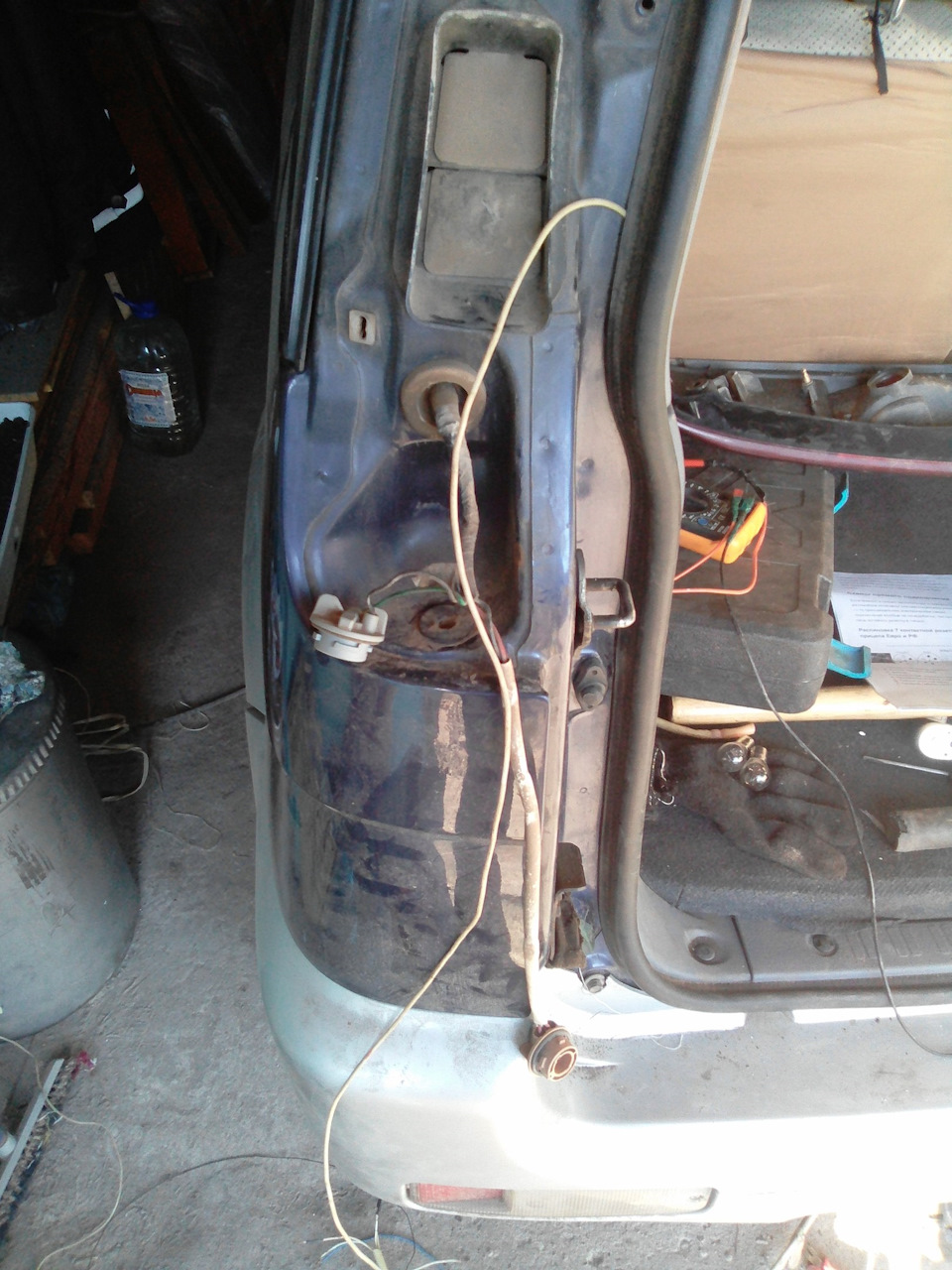

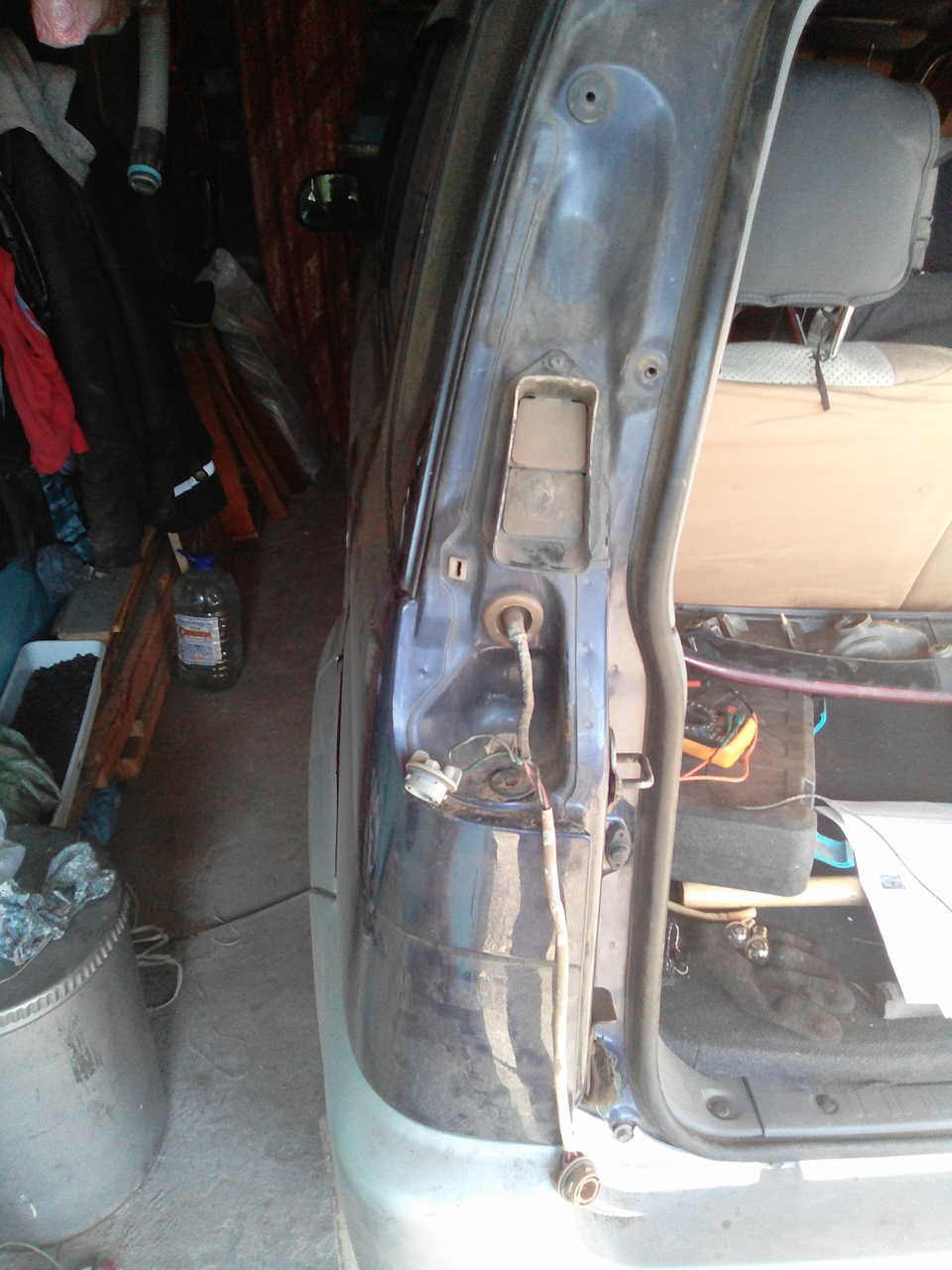

Снимаем задние фонари.

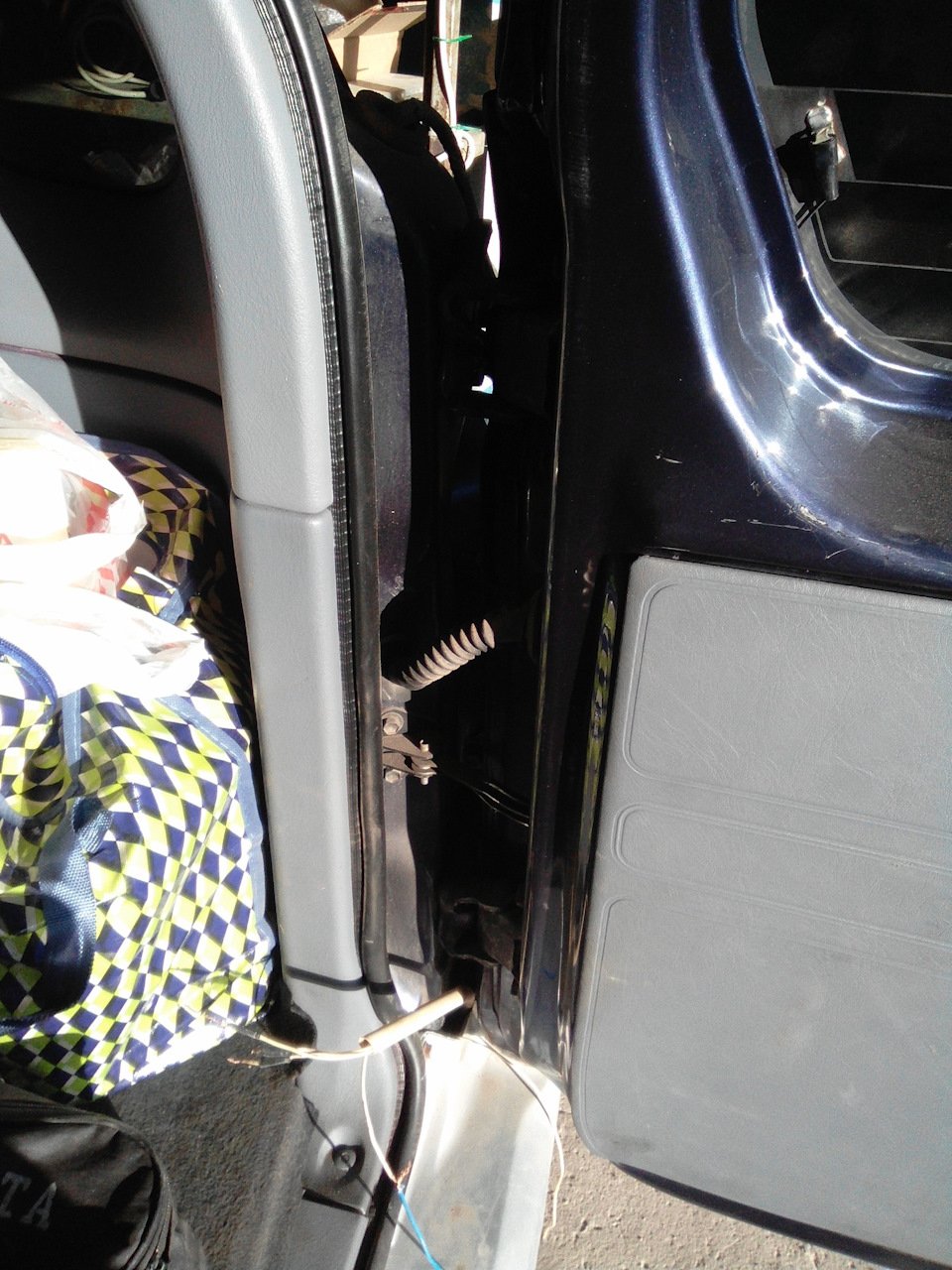

Держатся на 3 болтах внутри. Изначально хотел прокинуть проводку до левого фонаря.
Но так как было слишком много проводов, спрятать их особо не куда было.

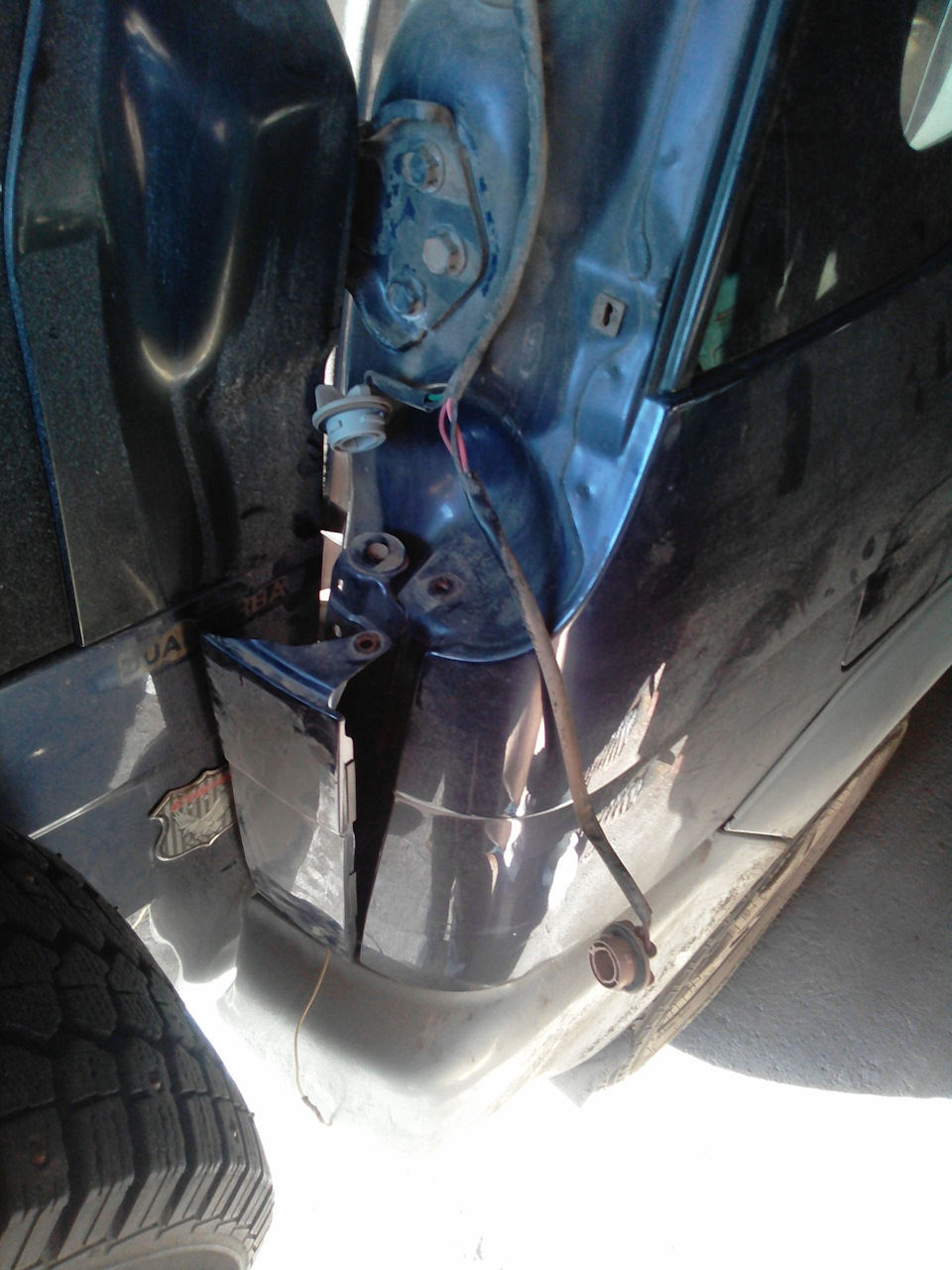

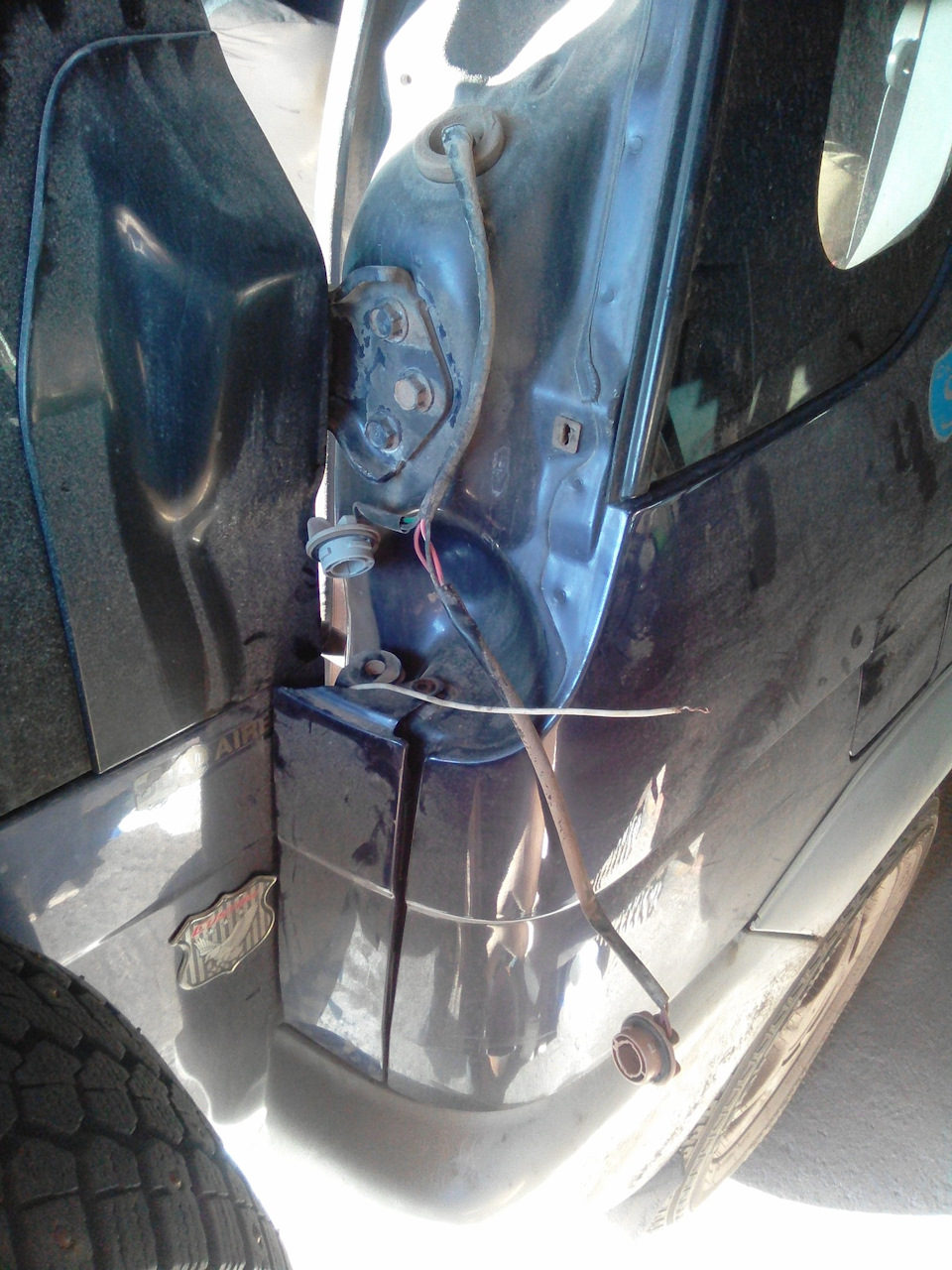

Начал осматривать правый фонарь. Тут оказалось гораздо все интересней. И спрятать «косу есть где». Проводку перекинул под бампером. Далее откручиваем металлическую планку под задним фонарем. Держится на 3 болтах.

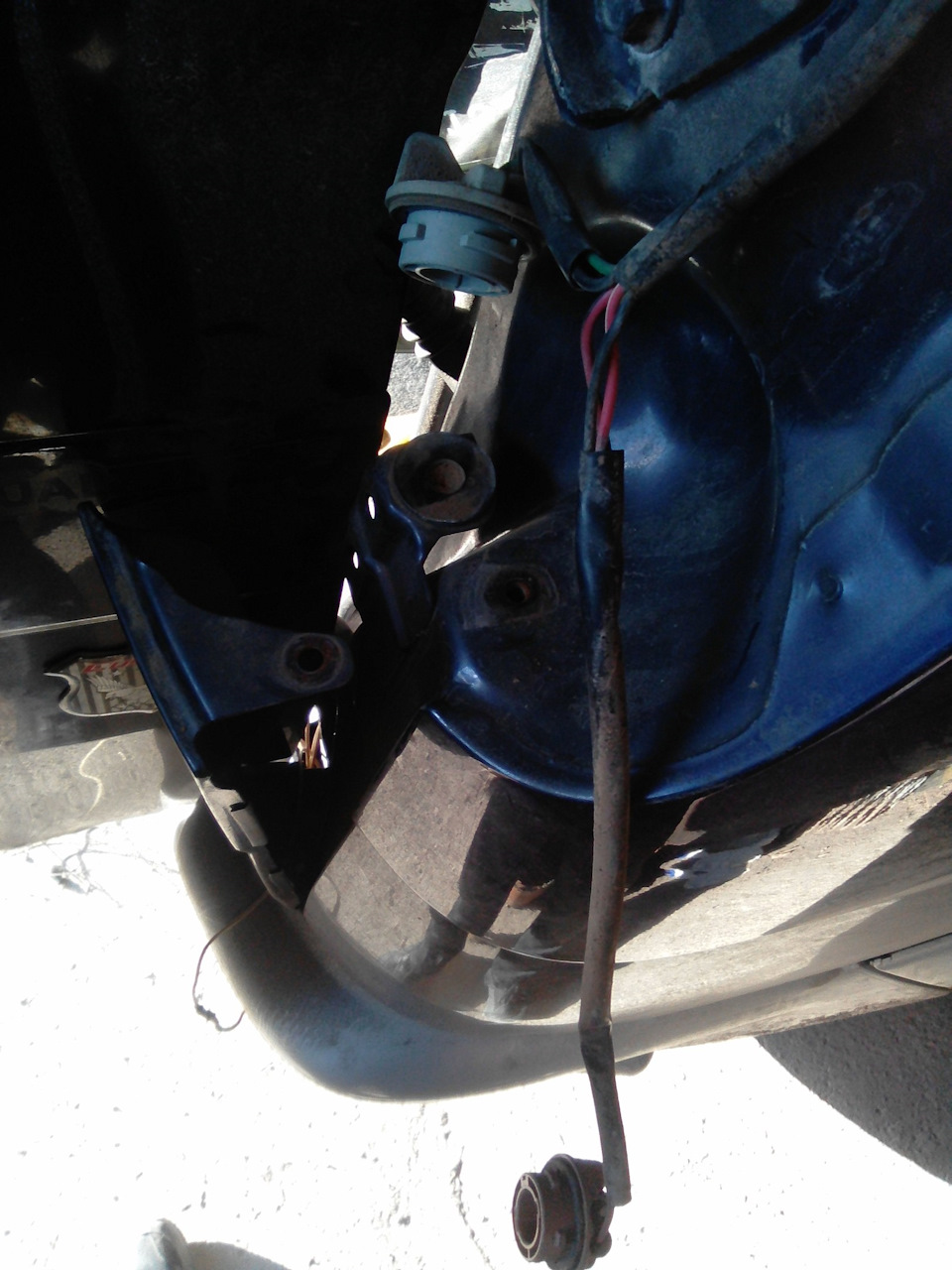

Ну дальше каждый провод от розетки фаркопа цепляем к соответствующему проводу заднего фонаря. Ну и два провода на левый габарит и поворот все-таки пришлось кинуть на левую сторону. 2 проводка отлично легли в уплотнительную резинку и утоплены.
Проверяем.Закрываем. Ничего не видно и не мешает.
Распиновка розетки фаркопа прицепа на 7, 13 и 15 пин
При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.
Способы подключения розетки фаркопа
Есть два варианта выполнить подсоединение:
Рассмотрим каждый из них.
Штатное подключение
У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).
Штатная розетка фаркопа
Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.
Подключение универсальным способом
Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.
Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.
Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.
Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.
Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

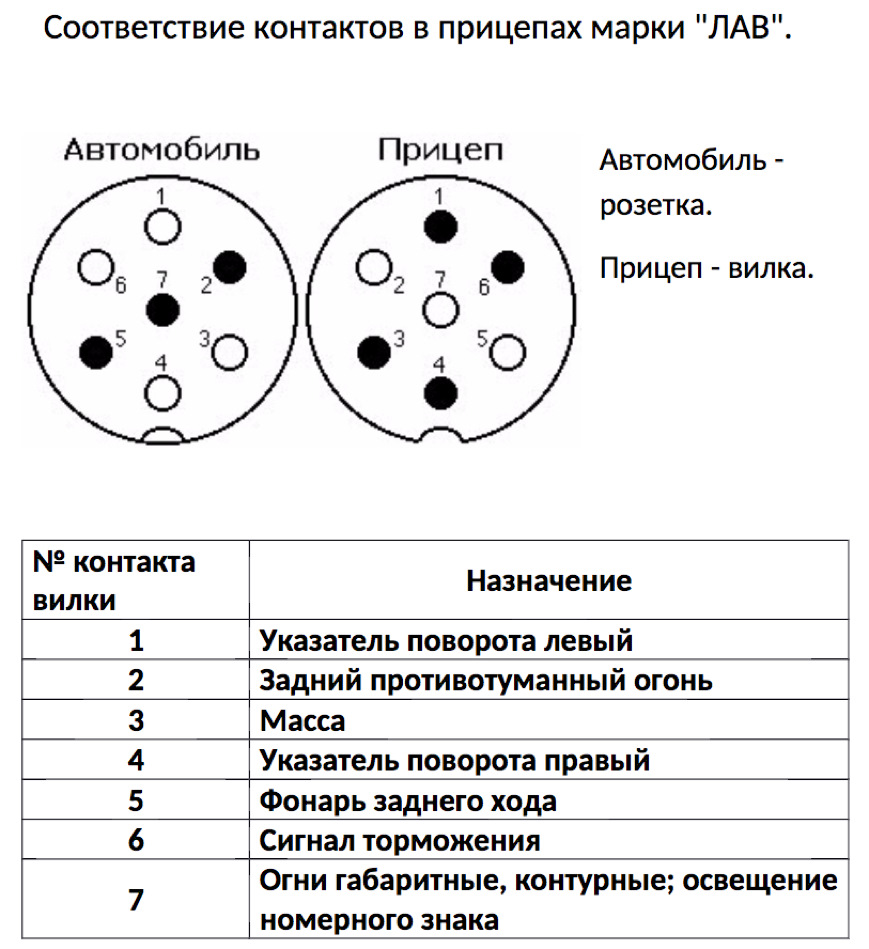

Распиновка 7 пиновой розетки
Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.
Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа
Пояснение к рисунку:
На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.
Переходник с 7 на 13 пин
Распиновка 13 пиновой розетки
Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.
Номера контактов и цвета проводов 13 пиновой розетки
Таблица соответствия для 13-ти пинового разъема.
Номер контакта | Окраска провода | Функциональное назначение |
1 | Желтая | Поворотник левого борта |
2 | Синяя | Задний ПТФ |
3 | Белая | Масса для цепей с 1 по 8 |
4 | Зеленая | Поворотник правого борта |
5 | Коричневая | Подсветка номерного знака и габаритные огни правой стороны |
6 | Красная | Управление стоп-сигналами |
7 | Черная | Подсветка номерного знака и габаритные огни левой стороны |
8 | Оранжевая | Сигнал заднего хода |
9 | Красная с коричневым | +12 V от аккумуляторной батареи |
10 | Синяя с коричневым | +12 V (при включении зажигания) |
11 | Синяя с белым | Масса для цепи 10 |
12 | — | Не задействован |
13 | Зеленая с белым | Масса для цепи 9 |
Распиновка 15 контактного разъема
Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.
Внешний вид розетки на 15 пин
Таблица согласования 15 контактного разъема.
Номер пина | Окраска | Функция |
1 | Желтая | Поворотник левого борта |
2 | Зеленая | Поворотник правого борта |
3 | Голубая | ПТФ |
4 | Белая | Земля |
5 | Черная | Габаритные огни с левой стороны |
6 | Коричневая | Габаритные огни с правой стороны |
7 | Красная | Управление стоп-сигналами |
8 | Розовая | Сигнал заднего хода |
9 | Оранжевая | +24 V |
10 | Серая | Передача аварийного сигнала от датчиков, установленных на тормозные колодки |
11 | Бело-черная | Сигнал с датчиков давления пружинных тормозов |
12 | Бело-голубая | Управление механизмом подъема моста |
13 | Бело-красная | обмен информационными сигналами |
14 | Бело-зеленая | CAN-H |
15 | Бело-коричневая | CAN-L |
Американские соединительные фишки
Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.
7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.
Американская розетка фаркопа на 7 контактов
Обозначения:
Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.
4-х пиновый разъем
Обозначения:
Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:
[Электрооборудование] Часть 3: Розетка прицепа
Разбирался с разновидностями прицепов «Скиф» — узнал что под них отличается распиновка розетки. Как с современными прицепами так и между собой. Вспомнил про некоторые нюансы с розетками, которые видел ранее, решил немного обобщить чтобы не забыть.
Рассматривать буду только 7-ми контактную розетку типа ПС-300.
Современные прицепы чаще всего подключаются по следующей схеме (ГОСТ 9200-76 и ISO 1724):
1 — Указатель поворота левый
2 — Фонарь противотуманный задний
3 — Масса
4 — Указатель поворота правый
5 — Задний габаритный и контурные правые фонари, фонарь освещения номерного знака
6 — Стоп-сигнал
7 — Задний габаритный и контурные левые фонари, фонарь освещения номерного знака
На современных прицепах МЗСА габаритные огни подключены только к контакту 7, это сделано для того, чтобы можно было без переделок подключать к старым отечественным автомобилям.
На прицепах «Скиф-М1» (выпускался с 1981 по 1987) и «Скиф-М2» (выпускался с 1987 по 1993) схема несколько отличается:
1 — Указатель поворота левый
2 — АКБ +
3 — Масса
4 — Указатель поворота правый
5 — Задний габаритный правый фонарь, фонарь освещения номерного знака
6 — Стоп-сигнал
7 — Задний габаритный левый фонарь, фонарь освещения номерного знака
Как видно из схем вместо питания заднего ПТФ подается постоянный + от АКБ для питания розеток, к которым можно подключить переноску автомобиля для освещения палатки. На схемах отличается обозначение контактов розетки: вместо арабских цифр там римские. На розетках так и было.
Ниже приведено двойное обозначение.
На ранней модели прицепа «Скиф-М» схема отличалась сильнее:
1 (II) — Указатель поворота левый
2 (III) — Контрольная лампа указателей поворота прицепа
3 (M) — Масса
4 (IV) — Указатель поворота правый
5 (V) — АКБ +
6 (I) — Стоп-сигнал
7 (VI) — Задние габаритные фонари, фонари освещения номерного знака
Как видно из схемы в прицепе присутствует блок согласования прицепа, который предназначен для разгрузки реле поворотов автомобиля. Для работы этого блока необходимо постоянное питание, оно подается от АКБ через 5-й контакт розетки. В эти годы не были разделены габаритные огни правого и левого борта автомобилей, поэтому и на прицеп подавались только через 7-й контакт. 2-й контакт в те годы считался резервным. На этом прицепе была реализована лампочка контроля работы указателей работы прицепа. К прицепу «Скиф-М» прилагалась проводка с лампочкой для установки в автомобиль и контроля работы поворотов прицепа.
Не трудно догадаться, что если подключить такой прицеп к «современному» (розетка подключена как в начале поста) автомобилю, то повороты на прицепе будут работать только при включенных габаритных огнях (не хорошо, но не критично), при этом в автомобиле будет моргать задний противотуманный фонарь (в зависимости от схемы подключения ПТФ в автомобиле возможно будет на панели моргать контрольная лампочка заднего ПТФ).
Ну и раз затронул тему розеток, то приведу распиновку розетки прицепа на тракторах МТЗ:
1 — Указатель поворота левый
2 — Звуковой сигнал
3 — Масса
4 — Указатель поворота правый
5 — Задний габаритный правый фонарь
6 — Стоп-сигнал
7 — Задний габаритный левый фонарь
Обещал 13-ти контактную розетку не трогать и не буду. Она нужна для тех кто таскает прицеп-дачу, но многие владельцы этих автомобилей тоже предпочитают пользоваться 7-ми контактной розеткой, от чего в гугле можно встретить кучу неправильных (не соответствующих стандарту) схем, ведь хочется и питание постоянное в прицеп подать и заднего хода фонарь чтобы горел. Один вариант неплохой я видел:
1 — Указатель поворота левый
2 — (Через переключатель) Фонарь противотуманный задний/фонарь заднего хода
3 — Масса
4 — Указатель поворота правый
5 — (Через выключатель) АКБ +
6 — Стоп-сигнал
7 — Задние габаритные фонари, фонари освещения номерного знака
Что мне в этой схеме понравилось:
+ Можно фонарь противотуманный на прицепе использовать в качестве фонаря заднего хода в темное время суток;
+ Можно навесить на прицеп камеру заднего вида;
+ Можно подавать питание на прицеп-дачу при необходимости, а в случае обычного прицепа просто загорится правый габаритный фонарь, а левый будет работать в штатном режиме;
В качестве альтернативы в случае необходимости подключения питания на прицеп-дачу можно использовать розетку Р9-1М
В ней есть дополнительное гнездо ИСО 4165:2001 в которое можно включать потребители 8А (в зависимости от производителя до 12А).
Распиновка розетки прицепа легкового автомобиля – схема подключения фаркопа
Когда водители пытаются самостоятельно подключить прицеп, у них порой возникают сложности с контактами. Оснащение прицепов электроприборами – необходимость, которая позволяет урегулировать ПДД. Прицепы, которые оснащены специальной светодиодной техникой, которая позволяет сигнализировать передвигающимся сзади автомобилям о повороте, остановке и других манипуляциях, существенно снижают риски ДТП и других конфликтных ситуаций на дорогах.
Чтобы при соединении прицепа все работало корректно, собственник транспортного средства должен уделить особое внимание подключению световых приборов. Но если владелец машины ни разу ранее не присоединял прицеп к своей машине, у него могут возникнуть трудности. Как правило, основные сложности при соединении прицепа связаны именно со световой техникой. Чтобы избежать возможных трудностей, следует знать несколько важных моментов по поводу распиновки розетки прицепа и принципах ее соединения к разъему на самом автомобиле.
Что такое распиновка: определение термина
Прежде, чем пытаться подсоединить контакты прицепа к авто, следует знать, что же представляет собой распиновка розетки прицепа. Если говорить простыми словами, то это – схема электрических разъемов. С помощью нее можно правильно подключить розетку прицепа к электрическому разъему на автомобиле.
Не все водители в курсе, что у каждой марки и модели машины распиновка розетки может различаться. К тому же, некоторые автолюбители меняют световые приборы прицепа, следовательно, распиновка новой розетки в таком случае тоже может стать другой.
Большинство прицепов для легковых автомобилей скрепляются с машиной с помощью фаркопа. Это специальное устройство, которое не только позволяет надежно скрепить прицеп с кузовной частью автомобиля, но и позволяет равномерно распределить нагрузку на заднюю часть автомобиля. Для корректного соединения прицепа и машины требуется обратить внимание на распиновку розетки прицепа.
Если элементы будут соединены некорректно, то сигналы торможения, указатели влево/вправо или иные команды, отображаемые с помощью светодиодной техники в задней части прицепа, работать не будут. Это чревато возможными ДТП и проблемами для владельца прицепа, который не смог правильно соединить детали.
Где найти фаркоп для прицепа
Подключение розетки прицепа своими силами – несложная процедура, если владелец автомобиля знает распиновку розетки и имеет представление, как управлять контактами. Чтобы прицеп был надежно зафиксирован и не создавал сверхмерной нагрузки на автотранспорт, рекомендуется использовать фаркоп.
У большинства моделей этот элемент входит в состав базового набора комплектации. Но для более старых автомобилей (например, 1980 года выпуска и ранее) наличие фаркопа с возможностью подключения электроприборов маловероятно.
Для поиска и использования фаркопа следует использовать инструкцию от производителя. Там будет указано, какой вид крепления рекомендуется применять при использовании прицепа, и входит ли фаркоп в состав комплектации.
Разъемы прицепа: виды, способы подключения
Фаркоп, с помощью которого можно не только надежно прикрепить прицеп, но и управлять автомобилем, есть не у всех моделей. Но если авто оснащен этим прибором, для транспортировки прицепа его использовать крайне желательно. Так водитель сможет быть уверен за прочность скрепления дополнительной конструкции и за ее максимальную маневренность.
Фаркоп состоит из металлической основы и «начинки» из контактов, которые с помощью специальной розетки соединяются с электроприборами на прицепе и управляются дистанционно водителем автомобиля.
В России распространены 3 схемы, с помощью которых происходит подключение розетки прицепа к транспортировщику грузов:
Розетка по Росстандарту. Она представляет собой соединительный прибор, на котором располагаются 7 соединительных контактов, каждый из которых отвечает за выполнение определенной задачи.
Розетка по иностранным стандартам. В РФ всего 7 контактов на розетке для фаркопа, а у иностранных производителей их больше – 13 штук.
Спецразъем, по индивидуальному заказу или изготовление фаркопа своими силами.
Несмотря на то, что семиразъемная розетка на фаркопе считается «российской», в Америке такие устройства тоже активно применяются. Иностранные розетки с 13 контактами можно считать редкостью. В основном, они встречаются у владельцев «дома на колесах».
Зная схему подключения автомобильной розетки для прицепа, можно без труда правильно соединить все детали, чтобы правильно управлять задними габаритными устройствами. Не рекомендуется угадывать, какой контакт куда вставлять, не имея никаких представлений о расположении схемы. В лучшем случае это может привести к отказу от работы световых приборов при использовании прицепа. В худшем – спровоцировать аварию из-за неполноценного управления прицепом.
Схема подключения прицепа: распиновка розетки фаркопа
Модели машин, выпускаемые с 2000 года и позднее, оснащены различными электронными приборами. У каждого прибора есть своя методика подключения, которую следует осуществлять в строгом соответствии со схемой устройства.
Распиновка розетки прицепа автомобиля, рассчитанная на 7 разъемов, включает информацию о:
1. Повороте налево.
2. Включении противотуманки.
3. Заземлении.
4. Повороте направо.
5. Правогабаритном сигнале.
6. Торможении (стоп-сигнале).
7. Левом габарите.
Независимо от того, есть ли в автомобиле специальное передаточное устройство для соединения с прицепом, к внутренним контактам можно подключить световые приборы и без фаркопа. Главное – знать схему расстановки контактов и особенности процедуры. 7-контактая схема подключения на автомобилях в РФ встречается довольно часто. А потому присоединение прицепа не вызывает особых трудностей у собственников машины.
Разбор схемы по цветам
Чтобы распиновка розетки фаркопа была успешной, необходимо использовать провод, изготовленный из меди, с двойным уровнем изоляции. Ширина сечения жил не должна быть менее 1,5 кв.мм. Когда используется заземление, то минимальные параметры ширины сечения жил составляют до 3,5 кв.мм.
В некоторых государствах для упрощения подключения выпускают инструкции – цветовые схемы, с помощью которых можно быстрее соединить розетку, выходящую из автомобиля, с вилкой из прицепа.
Итак, в соответствии с расположением контактов, распиновка розетки для прицепа легкового автомобиля может обозначаться следующими цветами:
1. Зеленый.
2. Белый с красным.
3. Черный.
4. Желтый.
5. Ало-розовый.
6. Бело-голубой.
7. Черно-голубой.
Кроме того, цвет проводов для подключения их к прицепу тоже может различаться. В соответствии с принятыми в различных странах стандартами чаще всего встречаются следующие варианты (в последовательности соединения с контактами прицепа):
1. Желтый.
2. Голубой.
3. Белый.
4. Салатовый.
5. Коричневый.
6. Алый.
7. Черный.
Знания о распиновке розетки прицепа и расположении контактов не гарантируют, что световые приборы будут подключены сразу и без помех. К сожалению, некоторые розетки, которые расположены на автомобилях по умолчанию, не всегда подходят к разъему-вилке на специализированных моделях прицепов.
Для таких случаев используют нестандартные разъемы, которые изготавливаются под заказ. Стоимость таких вилок на 20-30% дороже. Их обычно заказывают владельцы раритетных или редких моделей, которые не могут приобрести фаркоп, подходящий к розетке их авто, на обычном авторынке. Распиновка розетки прицепа в таком случае может быть произвольной, отличающейся от «отечественного» и иностранных вариантов.
Но обычно такие устройства на российских дорогах встречаются редко. Причиной тому служит дороговизна аксессуара, а потому заказ индивидуальных разъемов и фаркопа обычно требуется тем, кто использует коммерческий транспорт (например, растаможенные авто из азиатских стран).
Как подключить прицеп, зная распиновку розетки?
Есть 2 способа подключения прицепа со световыми приборами. Первый называется «штатный». Его особенность – быстрое соединение вилки с подрозетником. Но этот вариант подходит только в случае, если фаркоп оснащен подрозетником. Иной вариант подключения проводки более универсальный. Он предусматривает соединение контактов проводки и сигнальных цепей на авто.
Но если на машине установлен бортовой компьютер, не исключены проблемы с работой световых приборов. К сожалению, не все бортовые компьютеры «распознают» подключенный таким образом габаритный прицеп. А потому его управление может быть осложнено появлением информации о сбое в системе.
Используя распиновку подключения розетки прицепа, соединить все детали довольно просто. Для этого левоповоротный контакт розетки соединяют с соответствующим блоком на вилке, далее – соединение контакта с противотуманкой с противотуманным светом на прицепной технике. По аналогии действуют со всеми следующими контактами.
Несмотря на то, что у большинства моделей автомобиля распиновка моделей прицепа идентична, при соединении с прицепом могут возникнуть неожиданные трудности. Чтобы их избежать, после подключения всех проводов через разъем фаркопа сначала необходимо проверить их на тестере. Если устройство будет работать успешно, можно заняться непосредственным включением приборов на самом прицепе.
Особенности подключения электроники с помощью распиновки розетки прицепа
Зная схему подключения розетки прицепа легкового автомобиля, наладить контакт с электроприборами, которые располагаются во внешних устройствах, несложно. Но следует помнить о некоторых важных моментах:
1. Зачистка изоляции. При соединении проводок к разъему фаркопа, не следует забывать об их последующей изоляции. Некорректно подключенные приборы могут стать причиной замыкания в сети, что повлечет невозможность управлять электроприборами и может спровоцировать аварию. Чтобы обеспечить максимальную изоляцию жгутам, можно использовать трехметровый полипропиленовый шланг. Он также может быть заменен на металлический шланг, выполненный из гофрированного материала. Чтобы зафиксировать жгуты проводки, пригодятся 30 хомутов из пластикового материала.
2. Блок согласования. К сожалению, при наличии встроенного бортового компьютера процедура подключения прицепа с помощью фаркопа осложняется. Бортовой компьютер не воспринимает внешние электронные устройства. И для нормального функционирования этих приборов необходимо приобрести дополнительное оборудование – блок согласования. Он тоже не всегда распознается «бортником», но все же позволяет управлять внешними устройствами с помощью встроенной компьютерной техники.
3. Проверка мультиметром. Опытные водители, которые предпочитают сами заниматься ремонтом своего авто, давно используют специальный прибор, который позволяет измерить силу тока, напряжение или сопротивление. Перед тем, как заняться подключением контактов, следует проверить, нет ли среди них вышедших из строя элементов. Мультиметр быстрее всего справится с этой задачей. Если будут проблемы с напряжением, значит, какой-то из проводов следует заменить на новый. Перед работой с мультиметром, его следует проверить, соединив 2 щупа между собой и нажав на «пуск». На экране устройства должно появиться нулевое значение – это является гарантией того, что прибор работает. Проверка подсоединенных контактов мультиметром не гарантирует, что все устройства будут работать корректно. Но она позволяет на начальных этапах определить, нет ли замыкания во внутренней сети. Проверку мультиметром следует осуществлять в соответствии с рекомендованной схемой, используя красный и черный щуп для подключения к электроприборам.
Настоятельно не рекомендуется пытаться подключить контакты, не имея представления о распиновке розетки прицепа. Если автомобиль оснащен портативной схемой управления электроникой, любая ошибка при подключении может привести к короткому замыканию, что спровоцирует выход из строя отдельных элементов.
Также не следует пытаться соединить 13-контактную иностранную розетку с 7-разъемной вилкой. Некоторые «умельцы» умудряются подключить контакты выборочно, что приводит к проблемам с электрическими устройствами. Такие действия могут вывести из строя ряд элементов, а для автомобилей, оснащенных бортовыми компьютерами, подобные манипуляции с распиновкой розетки прицепного транспорта еще более опасны.
Защита элементов
Внутренние контакты розетки подвержены негативному влиянию внешних факторов. Поэтому для эффективного функционирования электроприборов требуется заранее позаботиться об их защите. Это можно сделать с помощью графитовой смазки. Она продается в специализированных магазинах для автолюбителей. Графитовая смазка предотвратит попадание влаги к контактам, что является одной из основных причин их порчи (из-за окисления).
