Распределитель питания в авто
Простой, удобный, красивый дистрибьютор питания
Купив второй усилитель. Появилась проблема с его подключением. Для правильного подключения нужен был дистрибьютор (распределитель) питания.
Поискав в интернете оказалось что хорошие довольно неплохо стоят. И тратить 2000-3000 я не хотел. Поэтому решил сделать его сам.
Вот такой вот результат…
Хотел сделать его безопасным и удобным. Что у меня и получилось.
И так что понадобилось.
1) медные шины. (в моем случае это вставки на 630А и две на 250А)
2) фанера 18мм
3) эпоксидная смола
4) оргстекло
5) светодиодная лента
6) болты, гайки и предохранители.
Делал дистрибьютор сразу с запасом на третий усилитель. Пока их два.
С обратной стороны для удобства будущего крепления, чтобы болты не прокручивались заливаем смолой.
Наматываем изоленты чуть выше шляпок болтов.
Заливаем ждем пока все высохнет и …
Получаем вот такие «слитки» можно очень крепко затягивать клеммы
Дальше берем кусочек фанеры нужного размера.
Фрезером делаем углубления для шин.
И так же заливаем смолы и устанавливаем
Ждем пока застынет.
Пока делаем боковые стенки. Две стенки решил сделать из 18 фанеры. Что бы можно было сделать углубление для светодиодной ленты. Так же без заморочек прикручивать оргстекло. Две другие тонкие.
Все почти готово. Красим…
Вот как то так))) Пока ничего не подключено. Просто примеряю)

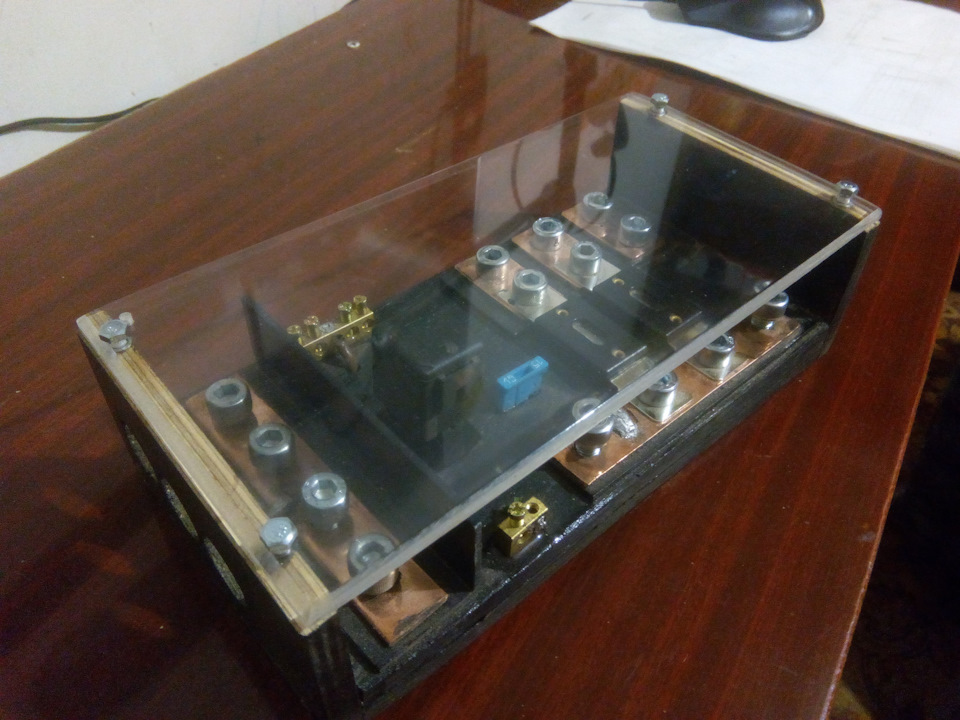

Теперь оргстекло. Резал болгаркой. Края немного округлил.
Оргстекло с защитной пленкой.
По мне так довольно красиво. А самое главное удобно и безопасно!
С подсветкой очень трудно сделать хороший кадр. Сильно засвечивает. Со вспышкой плохо видно. Ну короче в живую вообще супер)))
И пару фоток с подключением…
Подсветку, remotы усилителей подключил через реле с remotа магнитолы.
Используйте безопасное и правильное питание для Вашей музыки! Всем удачи!
Метки: дистрибьютор, разделитель, питания, шина, предохранители, подключение, усилитель
Комментарии 211
Очень понравился готовый результат!
Спасибо за статью, сделал сам по вашему описанию.
Шина медная, коробка распределительная от домашней проводки, все залил эпоксидкой.
Вот нормальный дистрибьютор 😉
Да да. Супер. И цвета проводов правильные не перепутаешь никогда. Это успешная конструкция.
Приветствую. Собираюсь делать нечто похожее. Подскажи а зачем проводок с массы выведен на корпус дистрибьютера.
Это не на корпус.Там просто подсветка Лента светодидная
Привет, подскажи новичку)))для чего нужна релюха на ремонте?
Чтобы после включения магнитолы У тебя включалась подсветка, охлаждение и усилители. Если у тебя только усилители то можно ремоут с магнитолы сразу в усилок подключать.
Ааааа, тоесть это разгрузочное реле?ремут идёт на управление релюхой а + берётся с общего кабеля.так?
Понял))))а то я собирался уже все на ремут подцепить)))
А что за реле брал?
Реле 4-х конт. ВАЗ, ГАЗ, Шевроле-Нива, Приора c резистором, 12В, 30А (АВ) 752.3777-10
Реле на фото нужно для подсветки)?
Да на подстветку, вентилятор и как включение усилителей…
где купить то эти вставки шины самое главное что интересует наверное всех
В магазинах электрики серьезных специализированных. Спросить у друга электрика))) Мне батька подогнал. Так же можно найти место где принимают металл цветной и выкупить обратно подобные вещи за двойную цену лома. Это будет точно дешевле чем в магазине новая.
Довольно неплохо)))если места до.я))))а так — есть готовые и проверенные решения))
Отличная работа! А можешь подсказать размер самих предов? Сейчас едут ко мне, хочу пока сделать дистр, спасибо)
Надо мерить. На глаз все делал. Вечером замерю. У меня мини анл. Маленькие которые
Мне как раз мини и надо) Буду очень признателен.
ширина 12мм, длина 40мм, расстояние между отверстиями примерно 30мм
Понял, спасибо. А под какой болт они, М6 или М8?
Первый вопрос: зачем смола когда такая толщина и резьба будет отлично держать, а смола растрескается со временем и придется что то делать?
Второй вопрос: места, конечно, занимает прилично) Я недавно делал по такому же принципу.
Третий вопрос: Проводка до Реле у Вас не защищена, минусик Вам)
Смола не растрескается. На реле ещё не поставил пока не знаю на сколько ставить. Ещё пару вентиляторов по ставлю.
А че знать то? Берем сечение проводника, узнаем ток КЗ, и делаем предохранитель меньше) Если упростить то берем по 8 А на 1 мм2 проводника и ставим ближний к нему пред, лучше округляя вниз. к примеру 2.5х8 = 20 А, такой и ставим, если на нем совсем мелкая нагрузка стоит можно поставить меньше чтоб был так сказать запас по безопасности)
Скоро тоже отчетик выложу по дистрибьютеру
Так так два рема, подсветка и пара вентиляторов. 5А пред будет скорее всего.
Ну как вариант, нормально))
тогда переделай, слишком все не аккуратно. И преды детские
Сделай лучше и покажи нам.
remotы усилителей подключил через реле с remotа магнитолы.- вот сдесь можно поподробней
На ремоуте магнитоле маленький ток. Поэтому взял реле и сделал подключение через реле. Т.е. ремоут магнитолы замыкает реле которое в свою очередь подает 12 вольт с дистрибьютора на ремы усилителей и включает подсветку. В дальнейшем и вентиляторы.
Молодец — головастый ))) А вот у меня такая проблемка — при вкл\выкл магнитолы слышен щелчек — как его убрать? ( сказали что ето болезнь всех пионеров ) голова pioneer 8450 усь gmd 8604
Возможно. Не пользовался.
Я думаю разницы ушами в звуке от фирменного дистрибьютера, и самоделки автора не будет.По поводу что дерево загорится, то уж если произойдёт такой ай-я яй, то и фирменная колба из пласмассы(оргстекла) не спасёт.Так и не понял клеммы алюминиевые или лужёная медь(по фото выглядят одинаково).Из минусов это размер(с пол усилка), хотя тут большинство ящики на весь багажник не парят.
Я думаю разницы ушами в звуке от фирменного дистрибьютера, и самоделки автора не будет.По поводу что дерево загорится, то уж если произойдёт такой ай-я яй, то и фирменная колба из пласмассы(оргстекла) не спасёт.Так и не понял клеммы алюминиевые или лужёная медь(по фото выглядят одинаково).Из минусов это размер(с пол усилка), хотя тут большинство ящики на весь багажник не парят.
Советую либо залудить медь, либо взять медные аппаратники, либо шайбы из другого металла. Но контакт меди с алюминием категорически запрещен.
Дико извиняюсь, но аппаратники у Вас алюминиевые, а шины медные, а это гальваническая пара, что не есть гуд
Если медные, то отлично
Да, да они каким то напылением серебристым покрыты,
Если медные, то отлично
Не плохой сомодельный вариант, но можно сделать проще и эффективней.
Выводы:
1) нет гемора с медью (поиск, обработка)
2) максимально уменьшены сопротивления в контактах.
3) цена/эффективность — колосальная
Удачи
Эммм. Задача здесь не в том чтобы соединить провода, а в том, чтобы каждая цепь питания к усилителю была защищена предохранителем.
и мой вариант с этим прекрасно справляется)
на мой взгляд очень хлипкое подключение
что значит хлипкое? механически чтоль?
эт как реализуешь.
по минусу проблем нет, там все на одном болту
по плюсу: можно на весу все сделать в распаячкой коробке 100х100, перед входом кабеля фиксируются стяжками на площадках. (самое простой варик)
Можно запариться и сделать как автор выше: в фанере закладные болты, просто без медяшек сразу на медные клеммы.
технически любой из вариантов рабочий, я больше парюсь по поводу эстетики, по привычке…
мне вот этот вариант исполнения очень нравится
www.drive2.ru/c/1098432/
Сам не похвалишь, другие не похвалят?
Ничего личного, но не обнаружил ни простоты, ни удобства, ни красоты.
Простота в производстве этого «дистрибьютера»? Еще проще из пластелина слепить! Это из той же серии.
Удобство в эксплуатации? Да этож жесть во что привратится деревяшка, когда ты 20 раз закрутишь и выкрутишь саморезы, которые держат оргстекло, которую нужно постоянно снимать, что бы подключить или отключить контакты.
Красота? Да скорее это похоже на гробик для морской свинки. Даже на гробик для не любимой морской свиньи. Эти кривые выковыренности под медные полосы…
Помимо прочего, эта штука и так самоустраниться, т.к. даже покрашенное в черный цвет дерево отлично горит! И умные доводы о том, что провода под обшивкой не горят, удивляют. Полагаю провода под обшивками не разных металлов, скрученые друг с другом…
Нет цели переубеждать, цель предупредить воодушевленных читателей, и убедить не повторять этот шедевр.
Распределитель питания
Решил сделать распределитель питания для подключения периферии (планшет, регистратор,
зарядка для телефона…)в автомобиль. Его возможности: четыре независимых канала
питания, три из которых настраиваемые в диапазоне от 0 до 14В с током нагрузки до 2,5 А.
Использую проверенные в работе, почти не убиваемые DC-DC преобразователи на базе MP1584. yandex.ru/images/search?text=MP1584

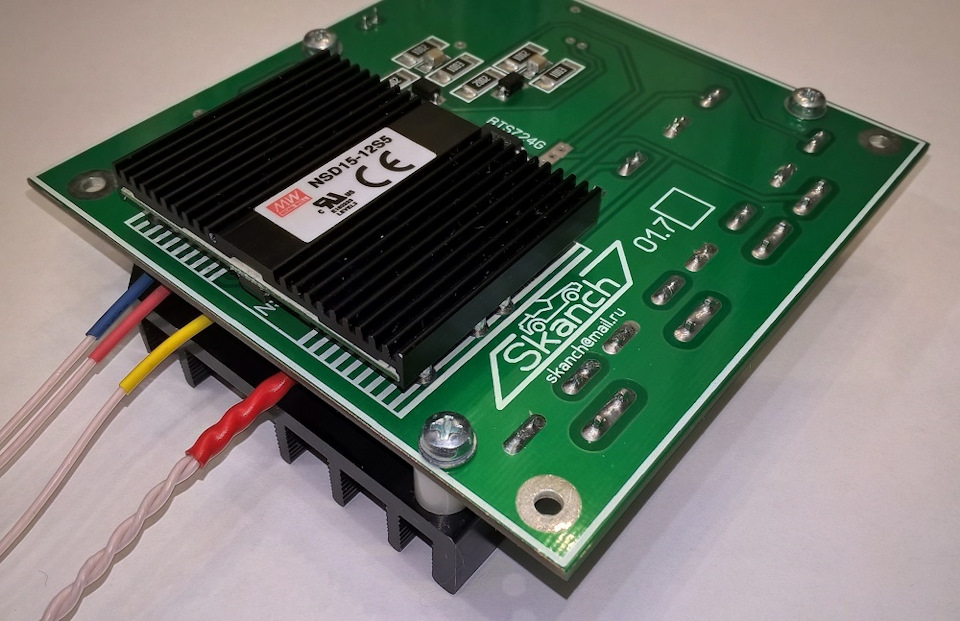

Еще один канал построен на преобразователе NSD15-12S5 с гальванической развязкой земли и фиксированным напряжением +/-5 вольт и током до 3 А (Модуль NSD15-12S5 не является обязательным и необходимым элементом системы. В варианте распределителя питания без NSD15-12S5 напряжение канала равно напряжению на АКБ с настраиваемыми временными задержками вкл./выкл.)
www.mean-well.ru/store/NS…yclid=6429783111707921543
Один слаботочный канал для управления планшетом по датчику Холла ( возможен как с нормально замкнутым выходом, так и с нормально разомкнутым).
Управление каналами построено на базе контроллера Arduino Pro Mini и смарт-ключе коммутации напряжения BTS724G от компании Infineon.
www.infineon.com/dgdl/Inf…316f112290116f299e245725c
В свою очередь вся эта система подключена к бортовому напряжению питания автомобиля через еще один смарт-ключ BTS640S2 от той же компании.
Немного о смарт-ключах. Это устройства коммутации напряжения с высокими токами (до 200 А), заменяющие собой мощные реле, предохранители и имеющие в своем арсенале такие параметры, как защита от короткого замыкания, от переплюсовки напряжения, защита от обратного тока, перегрева, возможность контролировать изменения в нагрузке.
Вернусь к распределителю… Подключается он к бортовой сети авто напрямую без кнопок и включателей в месте, где напряжение постоянное и не пропадает ни при каких обстоятельствах (скажем непосредственно к аккумулятору). Еще один вывод подключен к линии «АСС». Алгоритм работы следующий (может быть изменен по желанию):
ВКЛЮЧЕНИЕ.
При повороте ключа в положение «АСС» отслеживается напряжение на аккумуляторе и если оно равно не менее 12.1 вольт, то происходит запуск контроллера Ардуино. Далее запускаются каналы с выставленными временными задержками (по умолчанию 1 канал включается через пол-секунды, второй еще через секунду, третий еще через секунду и четвертый через две секунды. Все временные задержки возможно изменять по необходимости ). Слаботочные каналы включаются с временной задержкой в одну секунду. В процессе работы постоянно контролируется напряжение на аккумуляторе автомобиля и в случае его просадки «мягко»
завершит работу всей системы в целом по алгоритму «ВЫКЛЮЧЕНИЕ».
PDU (распределитель питания) для авто своими руками — ч.1
Итак, давно витала в воздухе идея сделать распределитель питания с выключателями потому, что это, как минимум, удобно и, как максимум, незаменимо для отдыха на природе или кемпинга/джипинга… а возможно и дома на колесах. Давно не возбуждают огромные вилки в прикуриватель, которые держатся абы как. Посмотрел я на один свой один китайский гаджет… и о боги! Это идея! И при том из мира авиации и китайских нанотехнологий)))…
А пока будем делать и заморачиваться с тем, что можно купить в электромагазине шаговой доступности и применить авто. Поэтому материалы отличаются:
— доступностью (электромагазин можно найти около почти любого рынка);
— надежностью и безопасностью (правильный, испытанный и сертифицированный пластик);
— временем на закупку (али хорошо, но ждать…);
— стандартизированностью (диаметр, резьба и прочее).
… А также решение съемное и позволяет не курочить глубоко автомобиль.

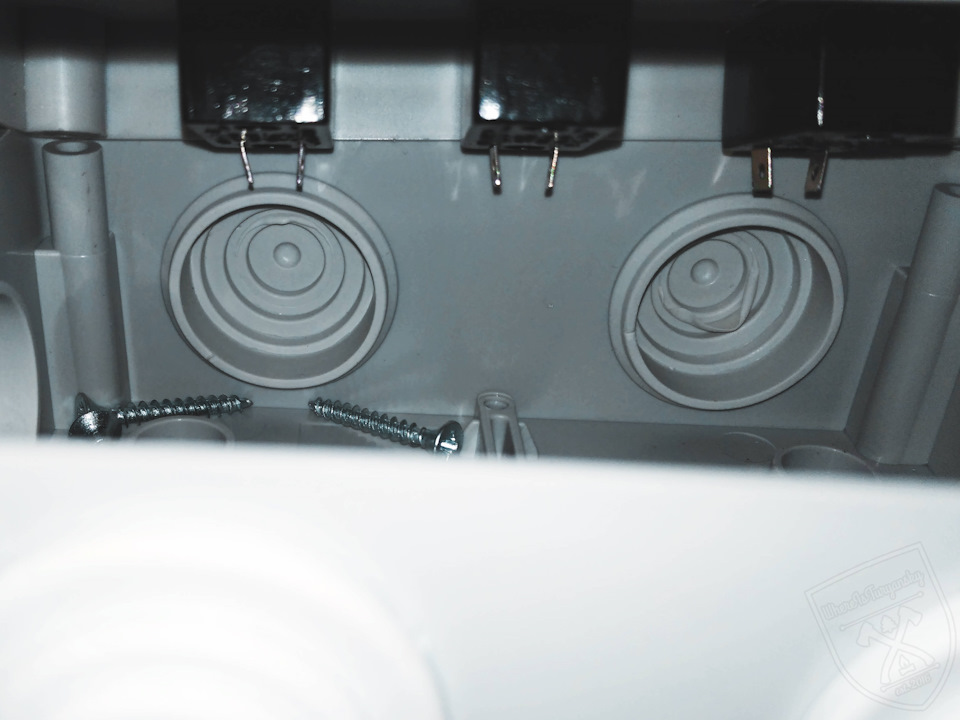

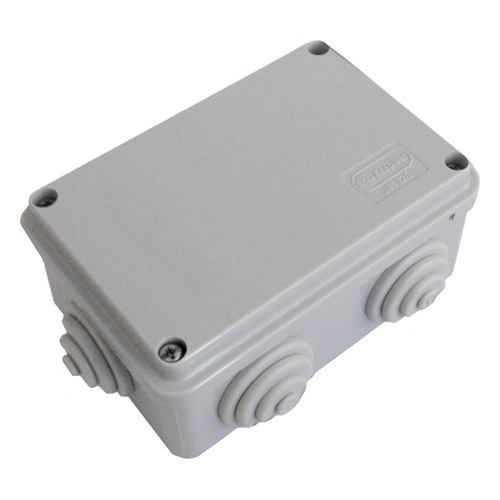

Для короба был выбран распределительный короб Ecoplast JBS120 120х80х50 «Эконом» для наружной проводки IP55 (но лучше выбрать что-то без резиновых вставок по бокам)
Что можно сделать еще: в зависимости от ваших личных нужд и идей, возможно вам понадобиться ТОЛЬКО крышка: прочная, имеет уплотнитель и 4-ре отверстия, чтобы притянуть саморезами к любой ровной поверхности. Такую конструкцию в разы проще обслуживать: одно дело снять крышку со сборкой и произвести манипуляции, другое выковыривать выключатели из огромной, например, фанерной панели, предварительно ее сняв.

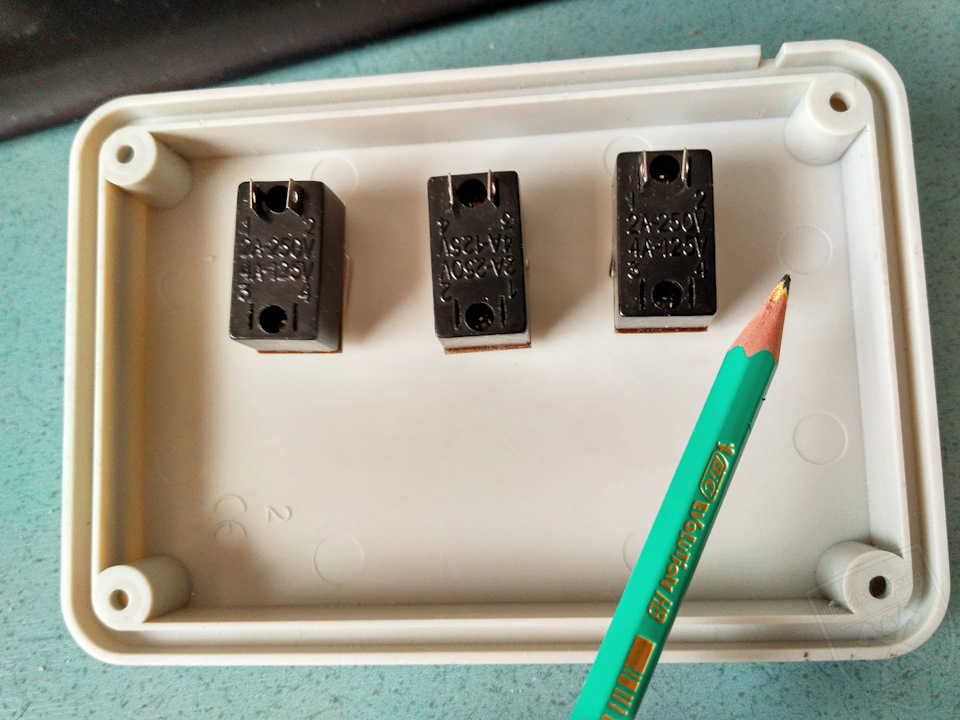

1.5 см высоваются из под крышки тумблер, включая контакты.
Куплены в радиомагазине три ТУМБЛЕР 2 КОНТАКТА 2 ПОЛОЖЕНИЯ ЧЁРНЫЙ 250В KN3-1 ON-OFF под пайку по 40р. ( 40 х 3 = 120р.).
Что можно сделать еще: сразу оговорюсь, что в данную коробку в легкую влезет 4 тумблера. А также сделать их в 2 ряда (но не поместятся надписи).

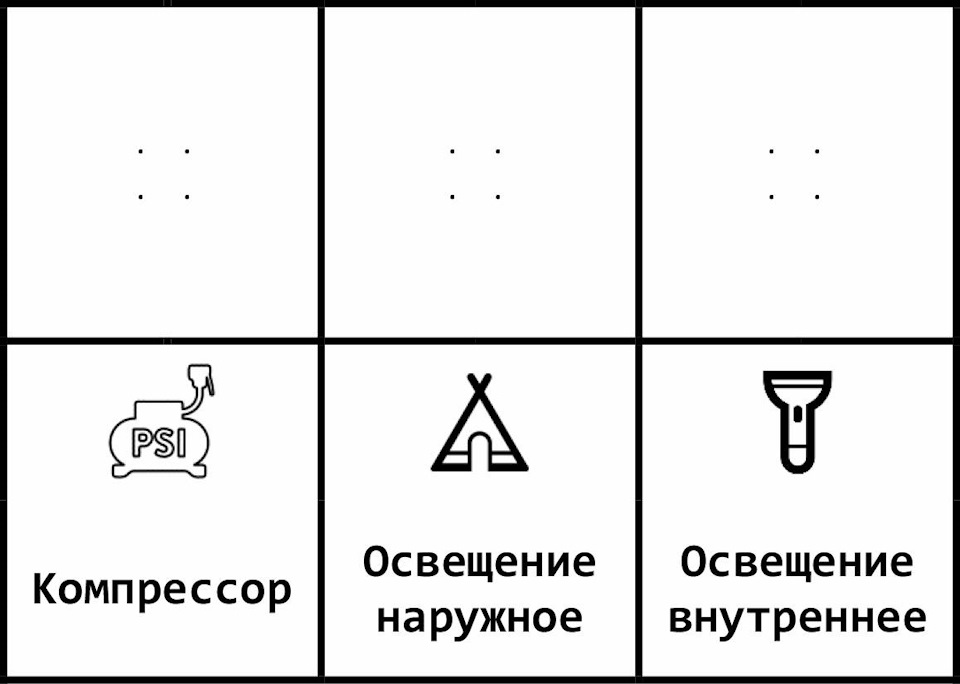

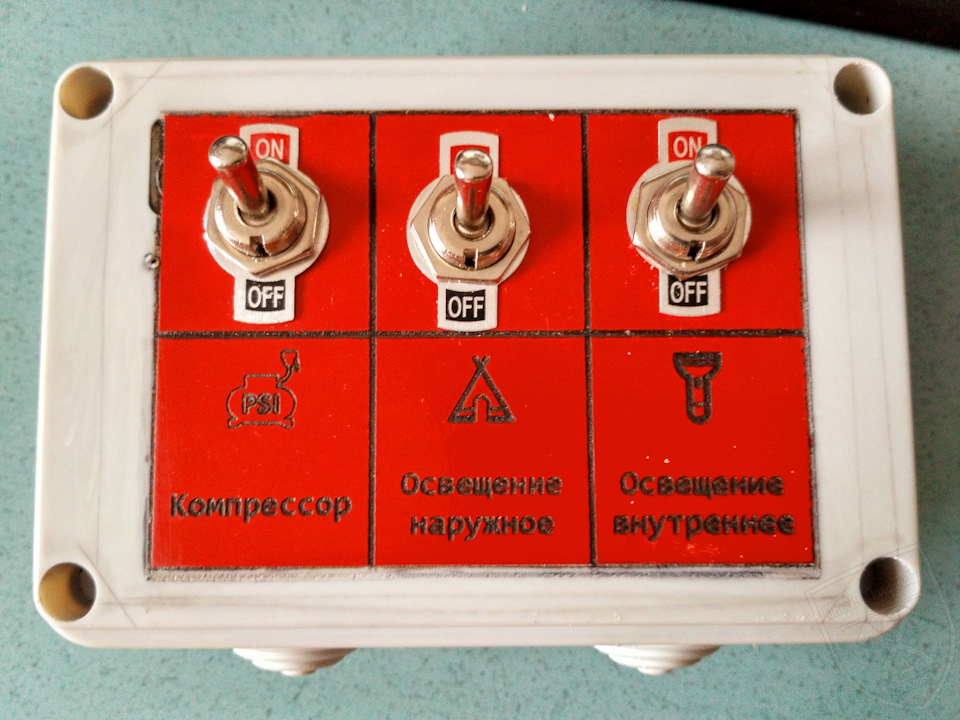

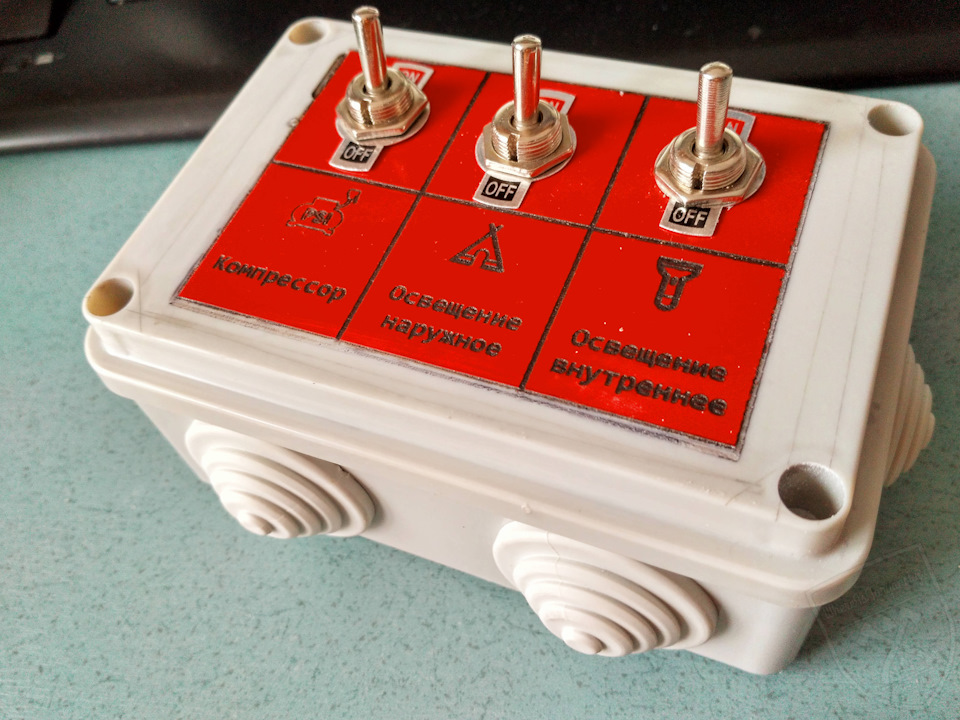

Линейкой меряем крышку для последующей разметки. У меня вышла табличка в Word c 6 ячейками 3 х 3,2 см: верхний ряд под тумблеры с точками для прорези, нижний с иконками и подписями.
Далее два варианта:
1. Простой. Распечатываем либо на бумаге (клеим, ламинируем скотчем), либо на пленке пригодной для печати на ней (Ломонд делал такие), либо заказываем в стикер-сервисах, где печатают наклейки.

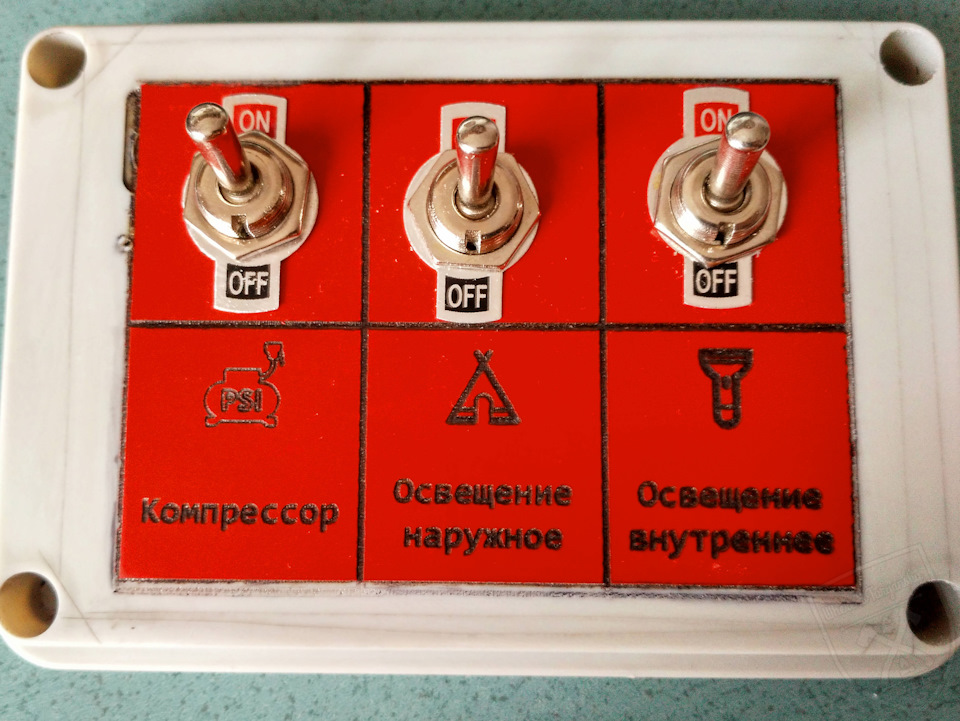

2. Не простой (которым пошел я)). Вот о тонкостях гравировки лазером EleksMaker A3 Laser Engraver 2.5 Вт, я и хотел рассказать.

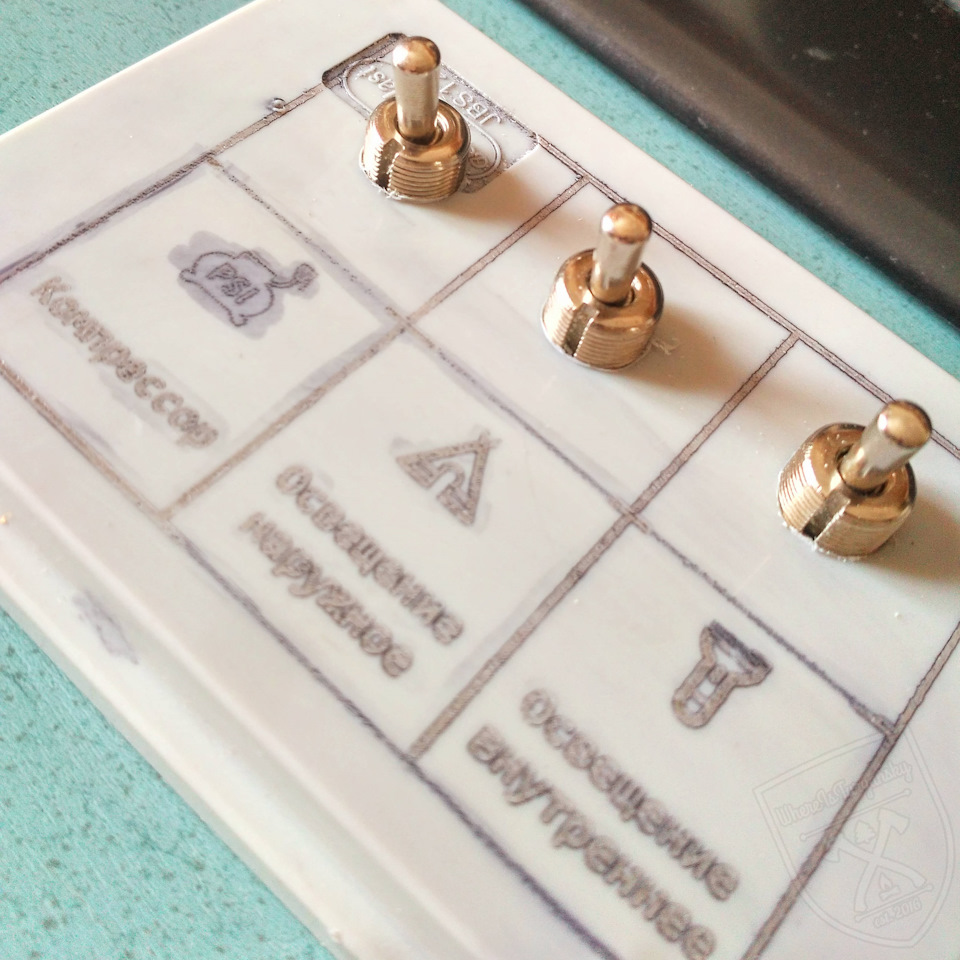

Нюанс 1. Пластик действительно очень хорош! При воздействии на него лазерного луча что на гладкую поверхность, что на шкуренную, и даже в 2 прохода — сильного следа не оставляет. Пластик и мало дымит, и не чернится и вдобавок самозатягивается частично))). Так часа 3-4 войны лазера и пластика прошло в пустую.
Что можно сделать еще: Пользоваться гравировальной ЧПУ или нанести лакокрасочное покрытие (скорее всего светлое) и только после высыхания жечь по нему.

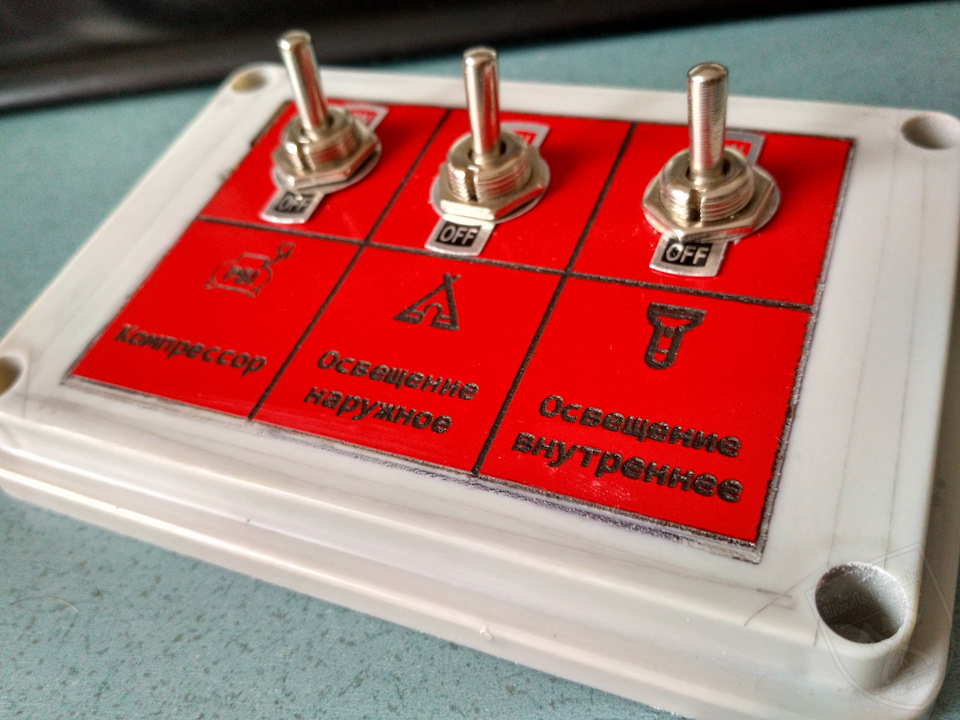

Нюанс 2. Было решено воспользоваться виниловой пленкой, что была (немецкая d-c-fix). Пленку лучше выбирать светлую — в процессе прожига она будет чернеть и смешиваться с пластиком крышки. Края таблички тоже отлично припеклись и приклеились.

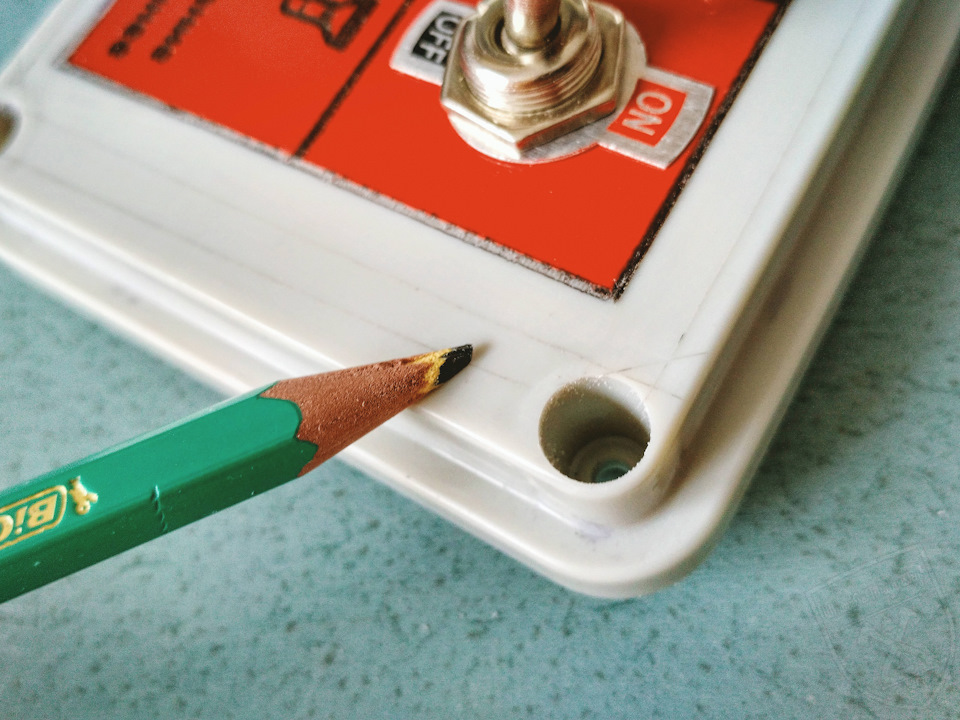

Что можно сделать еще: Не надо обрезать лезвием ровно — останутся глубокие царапины как на фото. ТОЛЬКО грубо ножницами лишнее отрезать. Сразу после прожига остатки легко отделяются по контору таблички… и выкидываются.
Что покупать:

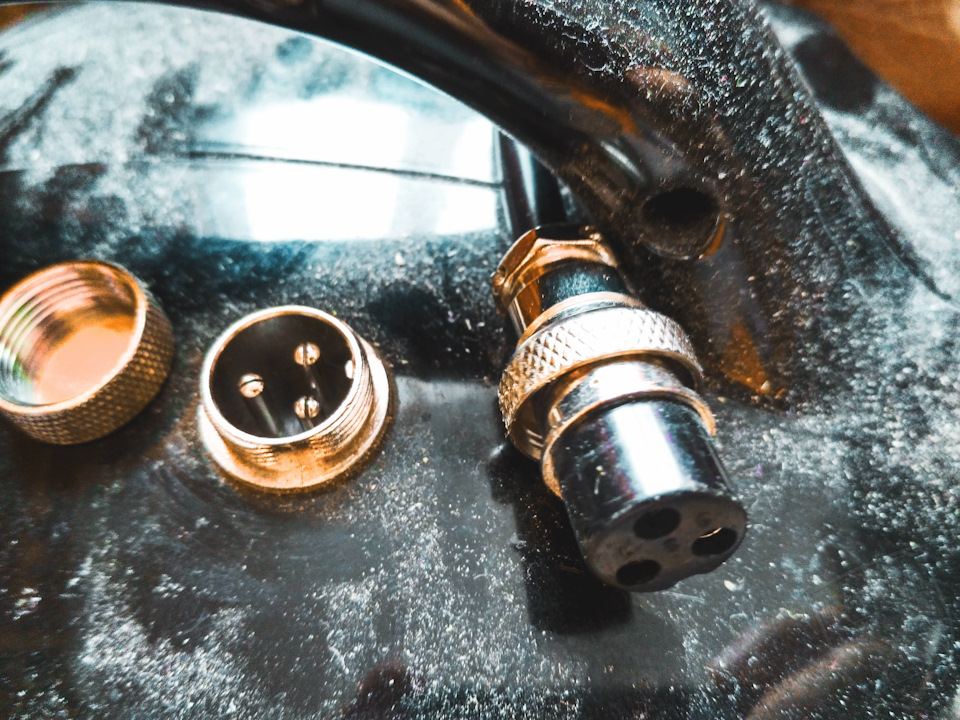

— Разъем 12мм, мама+папа, GX12, есть резиновые колпачки (для тонких проводов, не удобно работать с сечение более 0,5) — ССЫЛКА
— Разъем 16мм, мама+папа, GX16, есть резиновые колпачки (думаю норм, крупные провода должны влезть, Max voltage: 400V Max current: 5A) — ССЫЛКА
Дистрибьютор(распределитель) питания своими руками
В связи с полным отсутствием желания покупать готовый дистрибьютор, решил заколхозить его самостоятельно. Мне понадобилась : фанера, медные шины, болты с гайками, пластик, баллончик с краской, оргстекло, клей и какая то медная приблуда с болтиками. Большая часть всех составляющий была найдена в сарае поэтому себестоимость рассчитать не могу.
На куске фанеры разметил, что да как, вырезал и высверлил отверстия. Следом сделал тоже самое с медной шиной. Что бы пред плотно прилегал (нужно его поднять) а так же что бы отделить плюс от минуса использовал пластик. Для фиксации медных шин использовал болты под шестигранник и гайки с зубами( не знаю как называются) которые врезал с обратной стороны фанеры. Что бы закрыть гайки понадобился еще кусок фанеры, все части заготовки соединил клеем, крышку сделал из оргстекла. Для достижения полного эстетического оргазма, покрасил все это дело из баллончика.
Ремот сделал через реле, плюс от магнитофона (remote) включает реле которое в свою очередь берет плюс, через предохранитель, от медной шины. Таким образом я избавлюсь от не нужных скруток а так же разгружу выход remote с ГУ. Так как в данном случае питание +12В будет подаваться уже не с самого ГУ и по тонкому кабелю, а с дистрибьютора.
В целом результатом доволен, буду рад если кому то эта запись поможет.
