Пошаговая инструкция по чистке сушилки Bosch serie l 4

5. отвёрткой подцепить край люка, зажимы (их 2 штуки) на себя. Сначала один зажим на себя и отвёрткой вверх, затем второй зажим на себя и отвёрткой вверх.

Сообщество Ремонтёров

6.1K постов 35.6K подписчиков

Правила сообщества

ЕСЛИ НЕ ХОТИТЕ, ЧТОБЫ ВАС ЗАМИНУСИЛИ НЕ ПУБЛИКУЙТЕ В ЭТОМ СООБЩЕСТВЕ ПРОСЬБЫ О ПОМОЩИ В РЕМОНТЕ, ДЛЯ ЭТОГО ЕСТЬ ВТОРОЕ СООБЩЕСТВО:

Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont

К публикации допускаются только тематические статьи с тегом «Ремонт техники».

В сообществе строго запрещено и карается баном всего две вещи:

В остальном действуют базовые правила Пикабу.

Ты б хоть модель указал, вдруг кто найдёт через поисковики

Так а нафига туда лезть, что там должно быть?

Промывка теплообменника газового котла

Коллеги, делитесь опытом, кто что использует для промывки под напором (насос, бустер)?
Из личного опыта, время промывки-3 часа на каждом реагенте, температура раствора от 22 до 95 (нагрел-остыл и т.д.):
1) Лимонная кислота. Щадящая как для котла, так и, похоже, для накипи. Накипь отслаивается крупными кусками, потом довольно долго приходится их вылавливать из вторичного теплообменника и трехходового клапана.
2) Адипиновая кислота. Брал в таблетках (не чистая, в составе как адипиновая, так и лимонная), как средство для очистки от накипи кофемашин. В принципе, эффект как от лимонной, но мягче сами куски и легче ломаются.
3) Соляная кислота. Не пробовал, начитался что опасна как для здоровья, так и для котла.
4) Ортофосфорная. Не пробовал, но знаю что кока-кола вполне неплохо очищает мелкие загрязнения.

А вы что используете и как эффект?

Усилитель, в котором не работает один канал.

Привезли нам как то в ремонт Усилитель Roxton RX150⠀

Причина обращения: Не работает один канал.

Открыли мы его, а там вот: (см фото ниже)

Мы: А Вы его чистить не пробовали хотя бы раз за все время использования?

Клиент: А зачем? У нас один канал же не работает.

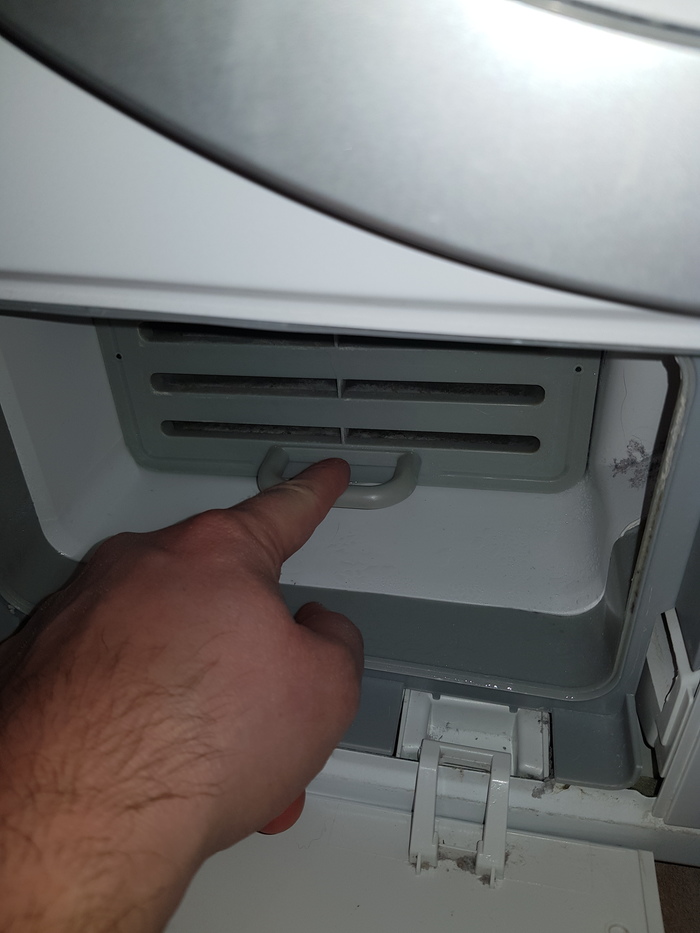

Сушилка Bosch serie 4

Пост в помощь людям!)

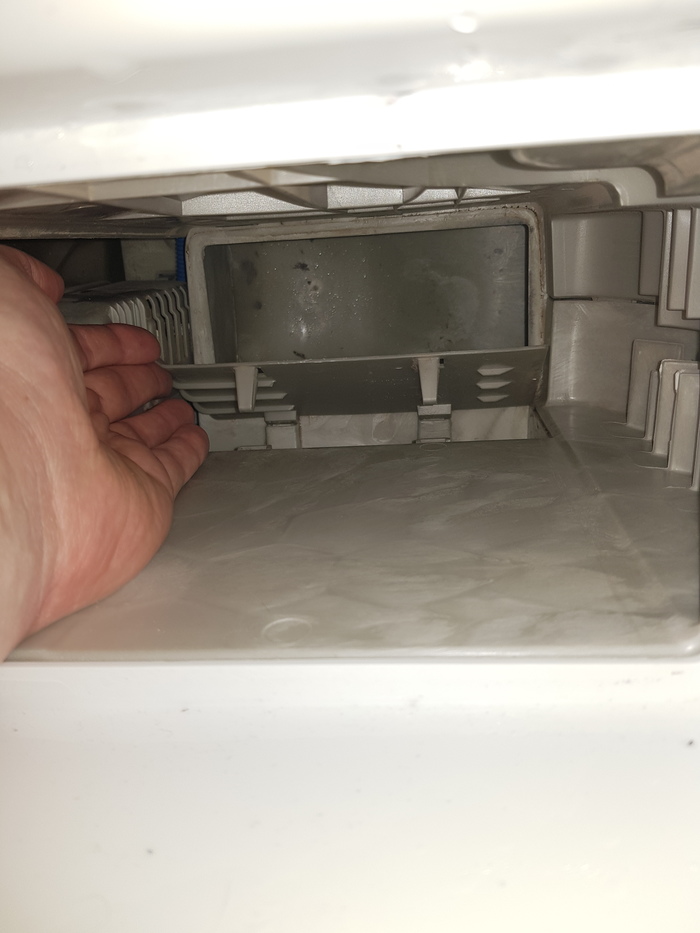

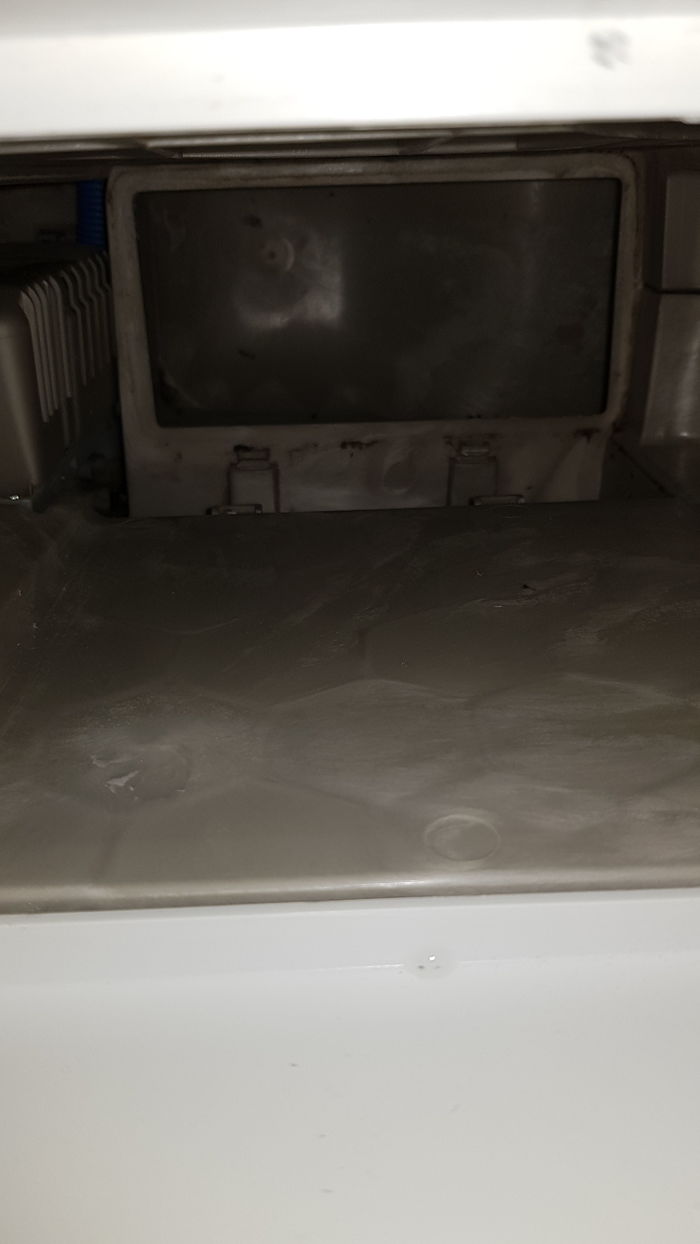

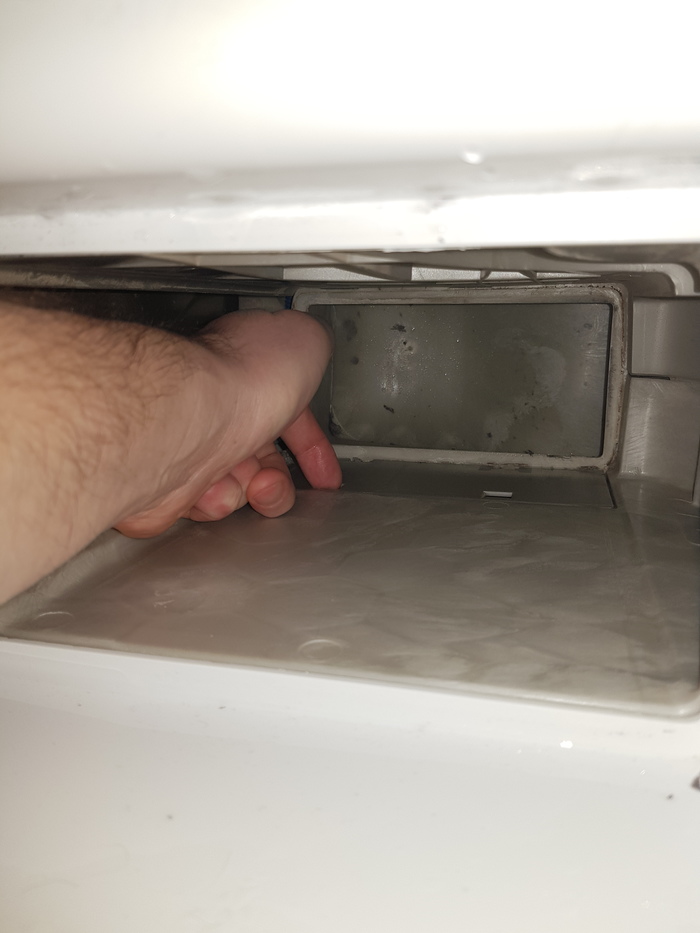

А там склад мокрой пыли. Вытаскивал я её минут 20. Но теперь ошибки нет. Хорошо что моторчик не сгорел.

Реставрация Дерринжера 1860 года!

И всё же, я смог дать ему вторую жизнь)

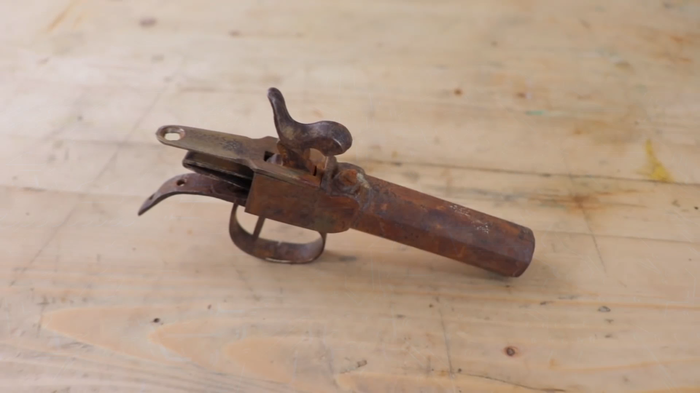

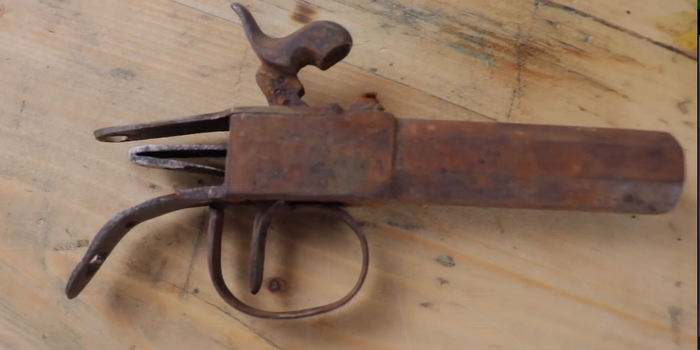

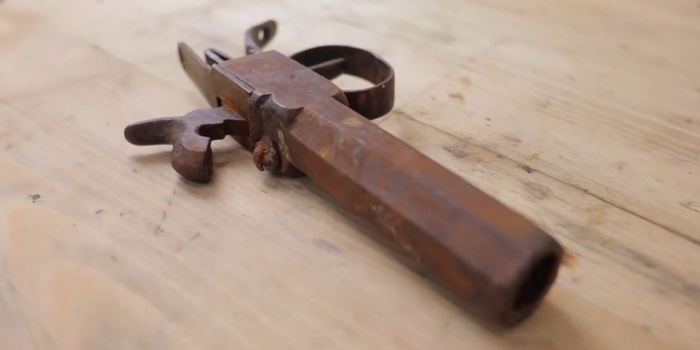

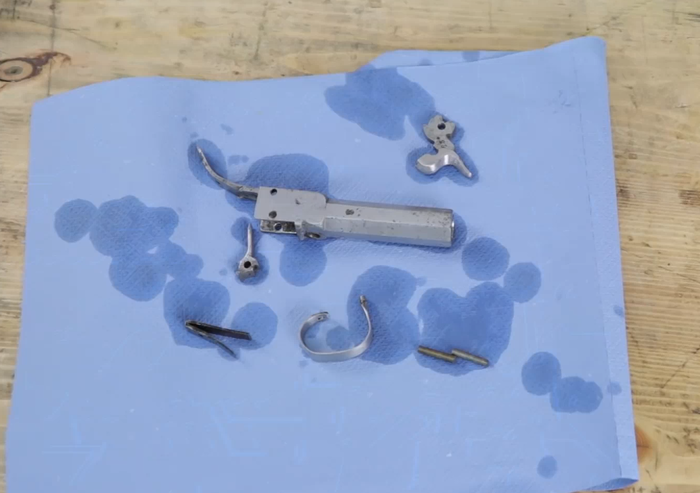

Так он выглядел до начала работ:

Пришлось хорошенько поработать над его состоянием и изготовить новую рукоять

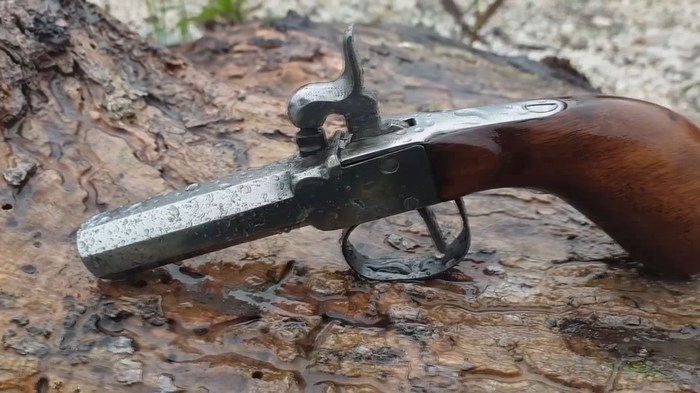

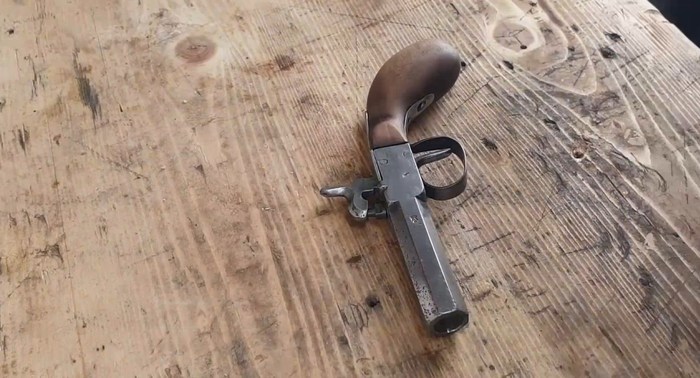

И вот что с ним стало

Посмотреть весь процесс реставрации и узнать прошёл ли он боевые испытания можно на видео

Чистота залог здоровья? Ремонт hewlett packard pavilion g7-2050er.

И снова здравствуйте друзья)

Все мы привыкли считать, что чистота это панацея от многих проблем в жизни и электроника не исключение. Я и сам советую своим клиентам, хотя бы раз в год делать профилактическую чистку системы охлаждения ноутбука, но бывает и так, что люди пытаются сделать эту, казалось бы, несложную операцию сами, опираясь только на собственное чутье и ум.

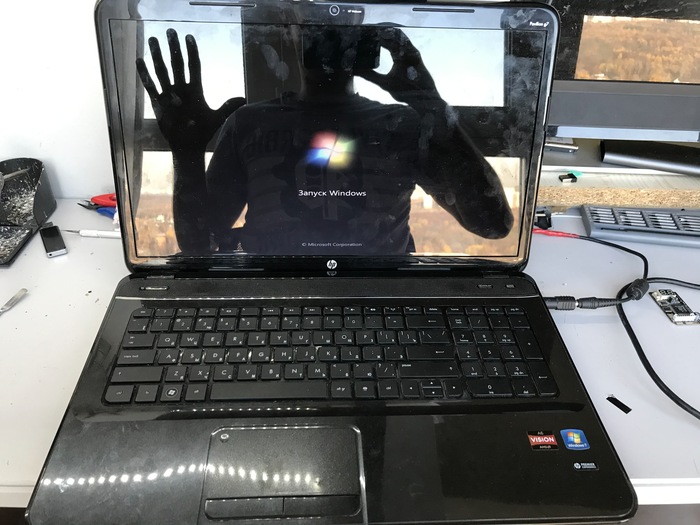

Вот он наш красаучик! Предыстория такова: человек стал замечать, что его ноутбук стал сильно тормозить и решил его почистить, в результате пошел дымок и ноут приказал долго жить) Почему то в 90% случаях люди считают что дело в перегреве, хотя чаще всего проблемы скрываются в помирающем харде, недостатке озу, или банально вирусе, что в последнее время я встречаю крайне редко)

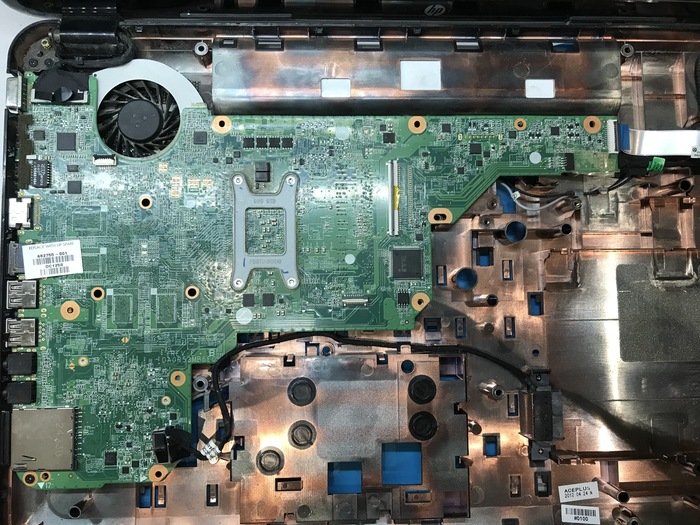

Давайте откроем и посмотрим что там приключилось.

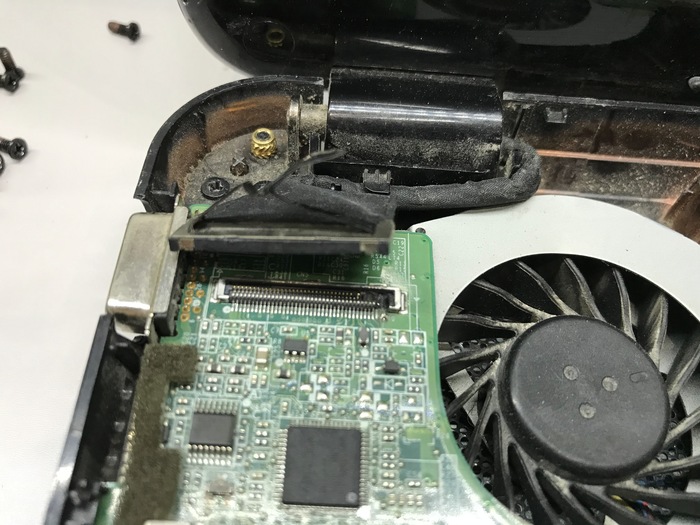

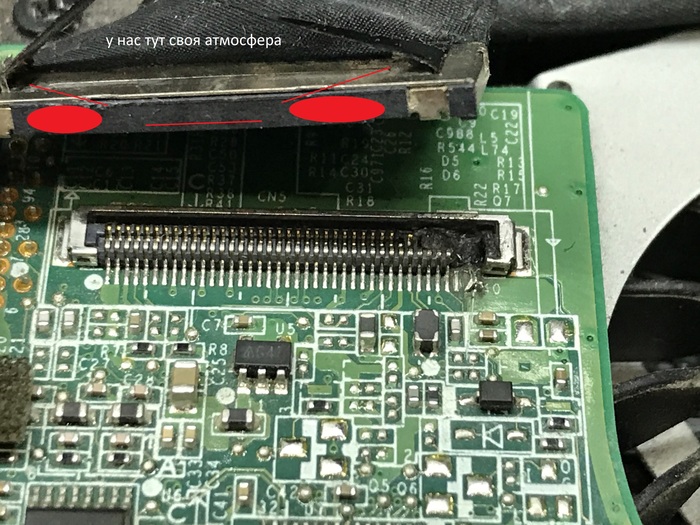

И так, видим прогоревший шлейф матрицы, и разъем, шлейф придется брать новый т.к он прогорел основательно, коротнули линию 19в. А вот разъем будем восстанавливать.

Благо под рукой оказался донор.

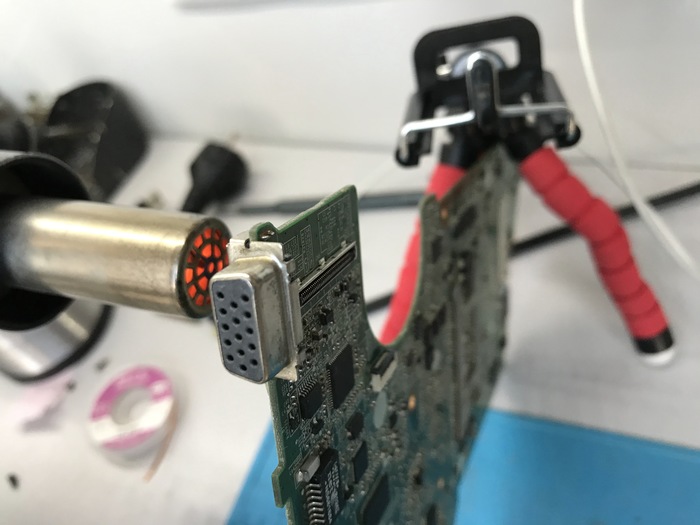

Ставим фен на максимум (450 градусов) и с обратной стороны начинаем греть, в результате получим неповрежденный разъем.

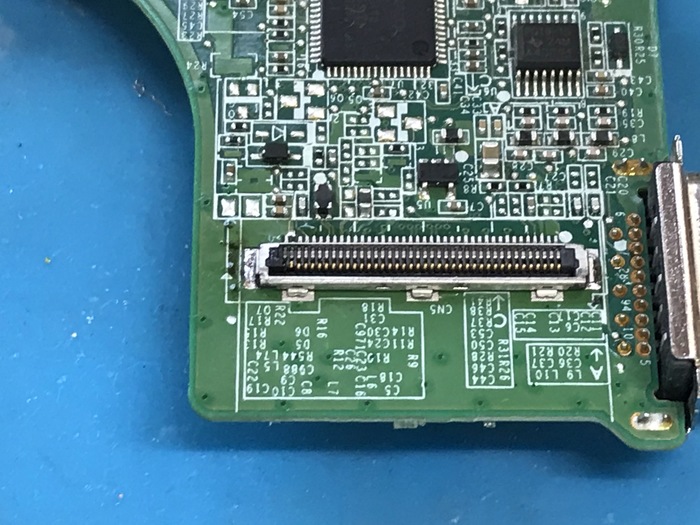

На нашей плате проходимся сплавом розе и без труда снимаем погорельца.

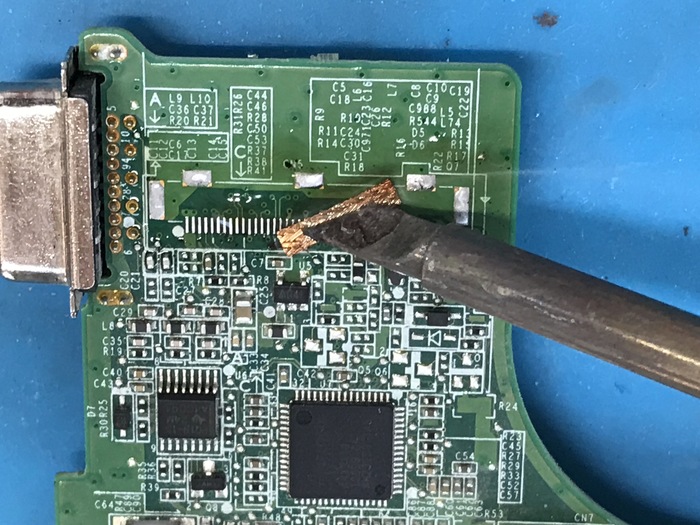

Не забываем убрать остатки розе оплеткой, а то при следующей разборке есть шанс что шлейф снимут вместе с разъемом.

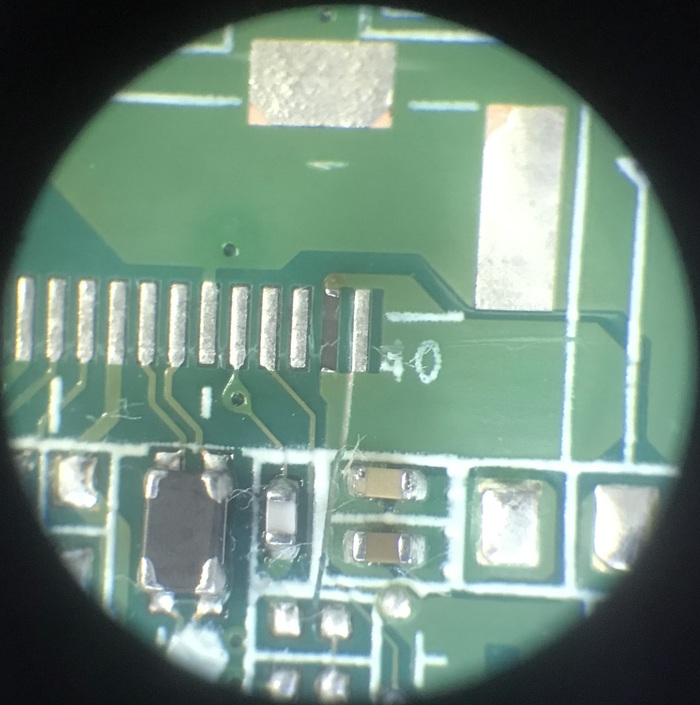

В принципе пострадал только 1 контакт на плате и кондерчик, это мелочи.

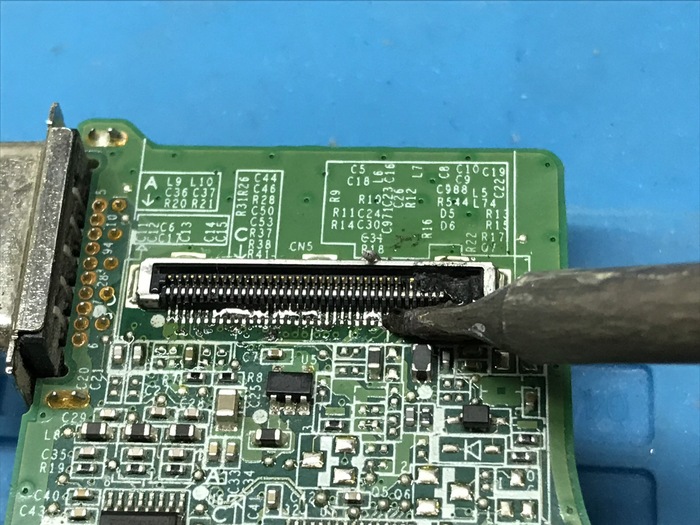

Припаиваем наш донорский разъем, видно что одна ножка загнулась, но ее выправим иголочкой.

Припаиваем сначала крайние земляные контакты корпуса нашего разъема, а потом под микроскопом проходимся по всем контактам, аккуратно прижимая сам разъем к плате.

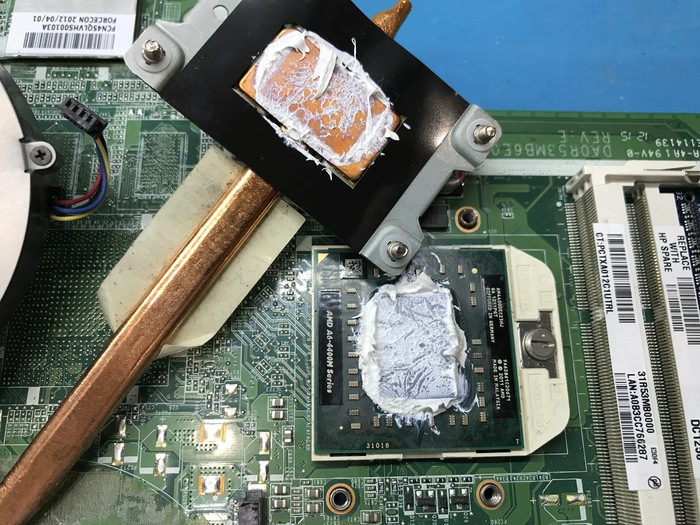

Как говориться куда же без пресвятой кпт) и чем больше тем лучше. ) очищаем все от пасты, я мажу гд900 тонким слоем, но это еще не все, подключаем к плате питание и ограничеваем ток в 1 ампер, нужно проверить, что еще могло сгореть, т.к подобные прогары редко бывают такими малокровными. Подключаем но старта нет, и потребление 0.094а, давайте сделаем замеры на основных линиях питания.

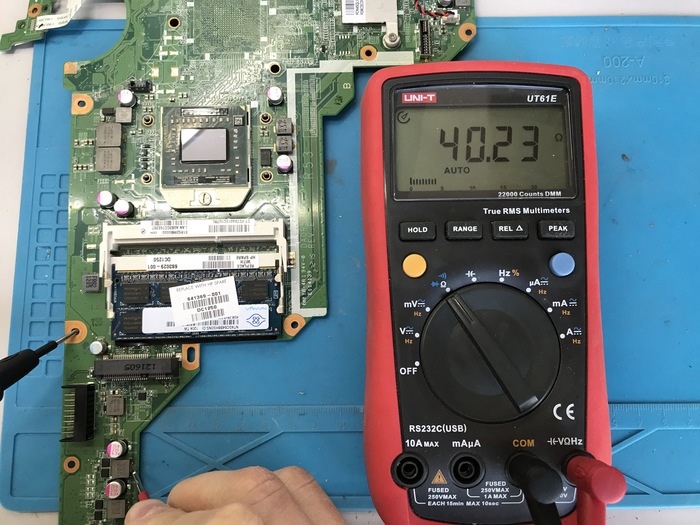

И да, по 3.3 вольтовой линии у нас всего 40 ом (и плата само собой не включается), хотя на этих платах должно быть под 500. Самый простой вариант это подать 3.3 вольта на линию питания и посмотреть что греется, вариантов что могло сгореть много, и хаб и мульт и любоя шим, т.к 3.3 вольта это по сути основное питание которое используется так или иначе везде.

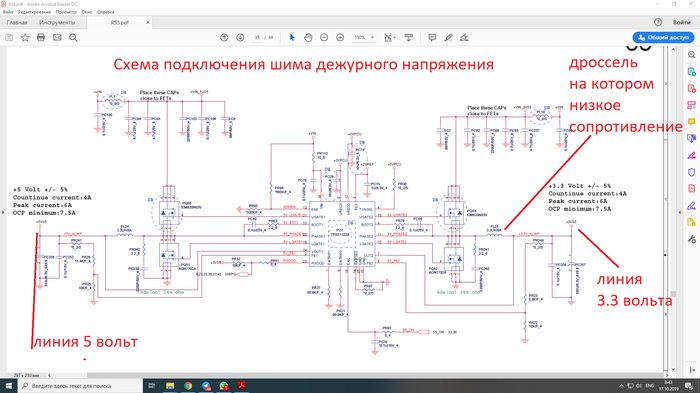

В результате у нас начинает греться шим дежурки.

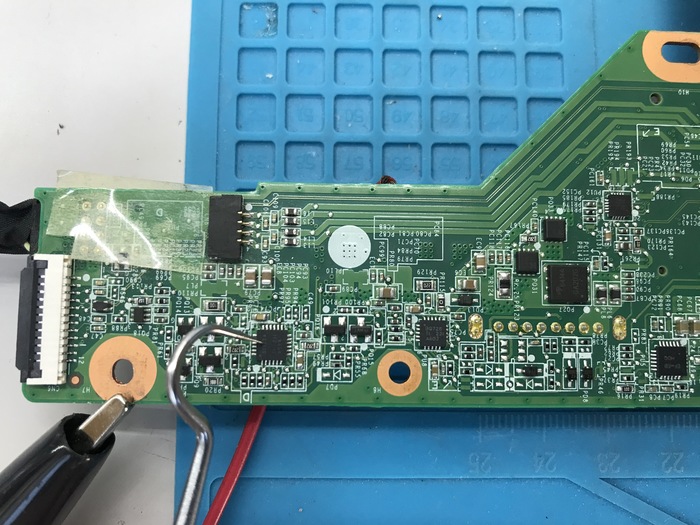

Меняем нашу шимку и замеряем сопротивление, оно в норме. Пробуем стартануть, подкидываем посткарту, что бы отслеживать на каком посте плата может остановиться.

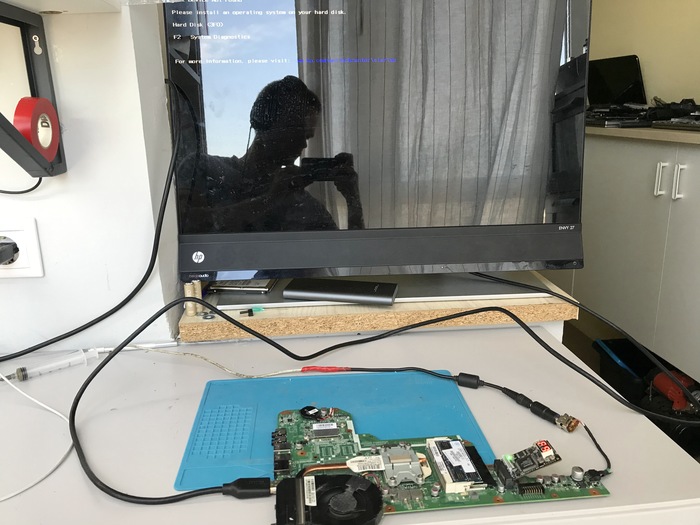

Отлично, плата завелась) Но это еще не все, на всякий пожарный проверим саму матрицу, т.к на ней могли сдохнуть или предохранители или что то посерьезней, все таки 19 вольт это не шутки.

Но нет, с ней все в порядке)

Отлично) еще один ноутбук починен и почищен)

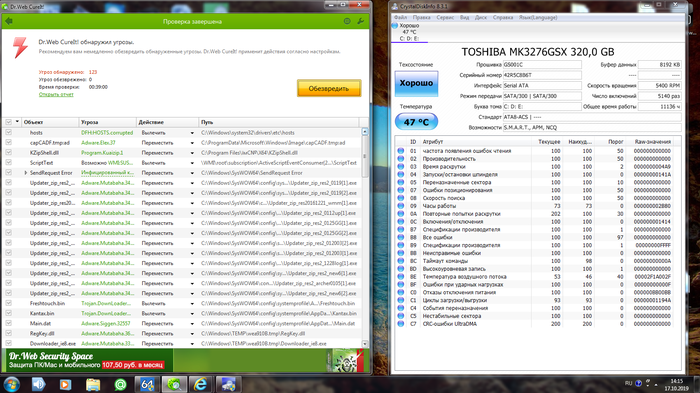

После этого я решил глянуть, что там с вирусами и жестким диском?

Так и живем, но еще вероятно мертва теплотрубка, но это уже совсем другая история!)

До новых встреч друзья!)

Виктор (Москва, бутово)

Ноутбук «наркоман» умерший от клея. Ремонт Acer v3-771g

Всех приветствую друзья) Выдался еще один прекрасный день для того что бы починить)

Сегодня в мои руки попал 17 дюймовый громила, все бы хорошо, но он отказывался работать, и всему виной клей. Хотя обо всем по порядку)

Еще Альберт Эйнштейн утверждал, что комфортно работать можно только за 17 дюймовым ноутбуком (шутка). Эта линейка не менее легендарна чем ноутбук из моего прошлого поста, но в отличии от него, проблем и типовых неисправностей в нашем герое, на пару порядков меньше.

Как правило мне попадались мелкие косяки типа слета биоса, в остальном они умирали по вине пользователя (сколы на видеочипе, флешку засунут не той стороной и тд).

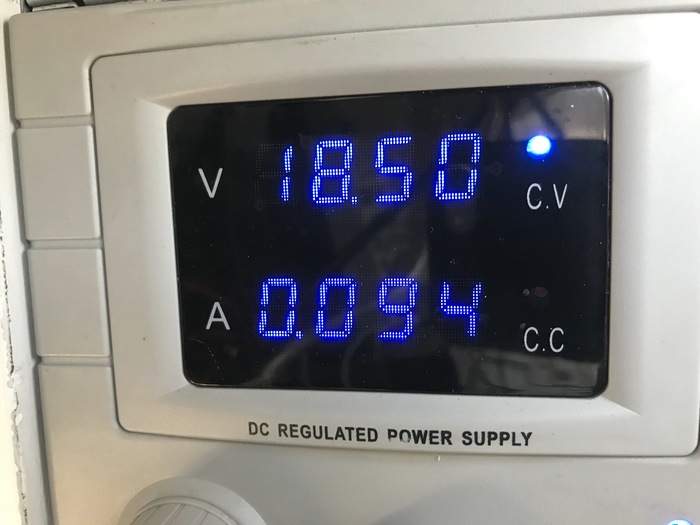

Собственно потребление аппарата до и после момента включения в углу экрана, и тут нас должно насторожить что после нажатия на кнопку, потребление улетает в небеса! аж до целых 2.8 ампера, неслыханная дерзость!

Разбираем нашего пассажира, попутно узнавая интересную историю от клиента, а такое мне попадается если честно впервые.

Давным давно, в далекой стране клиент решил поменять в ноутбуке термопасту, пошел в магазин где решил приобрести искомый элемент, продавец продал ему тюбик, и лишь после нанесения и установки, клиент прочел что это не термопаста, а термоклей, но дело уже сделано, не отрывать же. Ноутбук работал какое то время, потом решили его почистить, и как не трудно догадаться, это было весьма проблематично, вытащили проц из сокета вместе с охлаждением, отцепили его и после чистки установили обратно, как я понял после этого он уже не включился. Клиент отдал ноутбук знакомому айтишнику, который приговорил его к замене мат.платы.

Начнем же историю воскрешения этого страдальца.

Вначале я сглупил, понадеявшись, что вероятно слетел биос и бездумно перепрошил его, после того как я потерпел фиаско, я решил пройтись по напряжениям, и не нашел +VGFX_CORE, это питание встроенного видеоядра, как правило, появляется одним из последних при запуске платы.

Тут в мою голову начали забираться нехорошие мысли, да еще и огромное потребление как бы намекало, что не все хорошо с процессором, в общем подкинув тестовый пень, ноутбук начал стартовать и даже показывать что то на экран, правда это что то, напоминало туман в моей голове.

Подобный дефект часто может указывать на несколько неисправностей, отсутствие одного из питающих напряжений, проблемы с хабом, проблемы с процом.

Я начал от противного, проц такого дать не мог, он же ̶п̶а̶м̶я̶т̶н̶и̶к̶ тестовый. Хаб или отсутствие 3.3 или 19 вольт? мб Матрица или шлейф? подкидывание живой матрицы, и позвонка шлейфа сократили круг до хаба и отсутствующего питания.

Смотрим бордвью на нашу плату и на питания которые должны приходить на разъем матрицы +3VS, +LCD_VCC, +3V_CMOS_C, AC_INV. Это основные питания которые должны быть для полноценной работы матрицы, делаем замеры на соответствующих ножках разъема.

У нас все есть ( а у вас?).

Остается только одно, что то не так с линиями lvds.

Сопротивление хаба 18 ом, что по сути нормально для hm77.

Далее принимаю решение менять хаб, по сути это единственный возможный виновник.

Дополнительно для уверенности позваниваю линии lvds, в идеале сопротивления каждой пары должно быть одинаковым, но на 2 парах оно отличается.

Пробуем запуститься, кстати сопротивление нового хаба около 17 ом) если кому интересно.

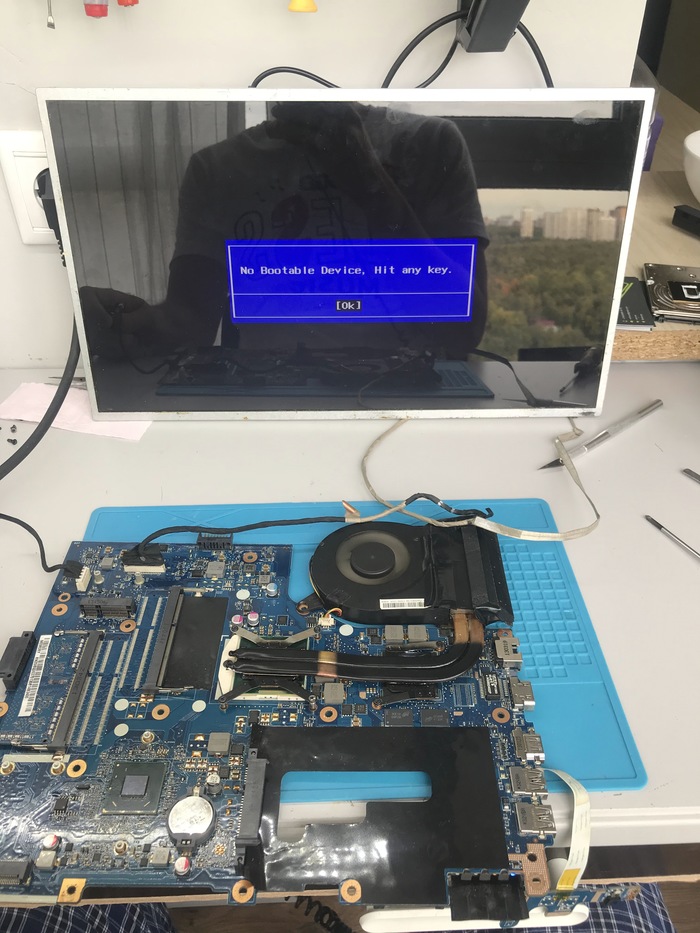

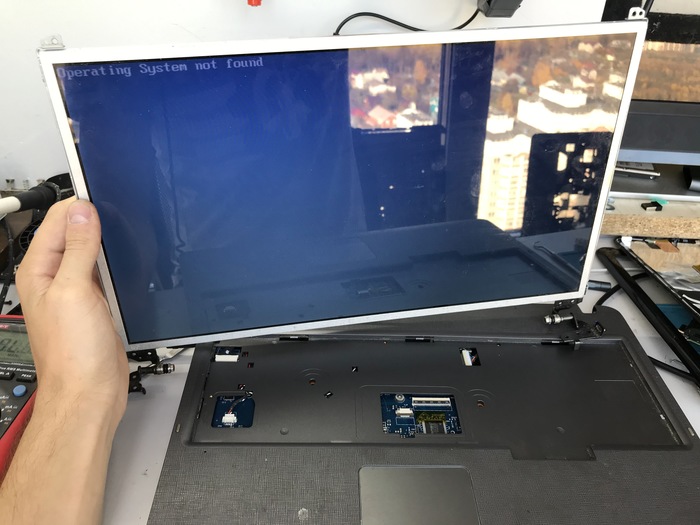

Жить стало лучше, жить стало веселее. Изо появилось, что же, осталось проверить, не будет ли сюрпризов с этим аппаратом, протестировать его как следует.

По факту, ремонт свелся к замене процессора и хаба, в принципе ничего сложного, но порой удивляет как цепь, казалось бы, невинных событий приводит к таким печальным последствиям, проц тут стоял i5-3210m, клиенту я бесплатно отдал пентиум b980, по сути для фильмов и офисных задач его с головой.

Ремонт обошелся в 4500р, если кому любопытно)

Как это могло произойти? Вероятно когда отдирали процессор от термотрубок, повредили кристалл процессора, он в свою очередь при подаче питания в отместку забрал на тот свет и хаб.

Собственно на этом все дорогие мальчики и девочки) Чистите свои ноутбуки аккуратно и мажьте только проверенными средствами)

Задавайте вопросы и оставляйте комментарии) я всегда рад помочь и ответить на ваши вопросы)

Источник

Разбираем стиральную машину BOSCH

Часто возникают такие ситуации, когда хозяевам приходится срочно что-либо предпринимать со стиральной машиной. К примеру, требуется выяснить, что сломалось, а без разборки этого сделать практически невозможно. Но многие разбирают машину неправильно, а, следовательно, и собирают ее впоследствии так же неправильно, что вполне может стать причиной более серьезных неисправностей.

Сегодня мы выясним, как разбираются стиральные машины немецкой марки Bosch, которые отличаются хорошим качеством (как, впрочем, и другая немецкая техника), но стоят весьма дорого.

С чего начать

Несмотря на то, что хочется как можно скорее приступить к делу, мы должны заметить, что начать лучше всего с подготовки всех тех инструментов, которые могут потребоваться в процессе разборки и последующей сборки. Их список достаточно невелик.

В процессе работы могут потребоваться следующие инструменты:

Отключаем стиральную машину от всего, к чему она может быть подключена

Как-то неправильно будет разбирать стиральную машину, если она подключена к электричеству и соединена с трубой подачи воды. Как минимум, это чревато последствиями в виде удара током того, кто отважится заняться разборкой (кстати, в процессе работ может о себе напомнить и статическое электричество, но это ерунда). Поэтому перед непосредственным началом работы необходимо отключить от стиральной машины подачу воды и электричества.

Начинаем со снятия верхней панели

Вообще, все стиральные машины устроены примерно одинаково, поэтому описываемая нами сейчас последовательность разборки может быть полезной для владельцев большинства современных машин. Тем не менее, основным героем нашего материала является марка Bosch, а точнее, изготавливаемые ею стиральные машины.

Мы советуем начать разборку со снятия верхней крышки, поскольку, во-первых, это одна из простейших операций, а во-вторых, верхняя крышка дает доступ ко многим важным деталям стиральной машины, скрытым внутри, к примеру, к панели управления.

Итак, сперва снимается верхняя панель. Для этого достаточно просто открутить несколько шурупов, которые держат ее, и сдвинуть, а затем полностью снять крышку.

Продолжаем весьма странным действием – снятием нижней панели

После снятия верхней панели, казалось бы, мы будем двигаться плавно книзу, снимая сначала боковые панели, а уж только потом демонтируем и нижнюю. Но нет! Большинство мастеров советуют сразу после верхней крышки снять нижнюю. Объясняют такую нелогичность они простотой действия.

У стиральных машин данной марки, да и у всех прочих, кстати говоря, нижняя панель действительно демонтируется очень просто: отщелкиваются несколько защелок и всё, можно вынимать.

Убираем то, с помощью чего обычно управляем

Теперь действия вновь возвращаются на круги своя. На третьем этапе мы демонтируем панель управления – ту часть, где находятся все кнопки, индикаторы и дисплей. Важно соблюдать осторожность и не дергать сильно панель управления из стороны в сторону: мы хотим не просто разобрать стиральную машину и забыть о ней.

Наша цель – вернуть помощнице немецкого происхождения ее работоспособность. Но перед тем, как снимать панель управления, нужно убрать лоток моющих средств – в стиральных машинах Бош именно за ним прячется шуруп, держащий панель. Только после того, как все шурупы выкручены, можно попробовать легким движением поднять панель управления.

Вообще, можно еще и отключить панель управления от всех коммуникаций, но это обычно требуется только в том случае, если неисправность поразила саму панель управления. Подробных инструкций по отключению панели управления достаточно в Интернете.

Снимаем переднюю панель

После демонтажа панели управления настал черед передней панели отделиться от корпуса, дабы позволить хозяину или мастеру устранить поломку. Для того, чтобы снять непосредственно панель, сначала требуется отсоединить манжету – серую часть непосредственно за дверцей, но перед баком.

Обычно для того, чтобы ее отсоединить, достаточно найти и ослабить пружинку, держащую ее. В стиральных машинах Bosch эта маленькая деталь чаще всего скрывается где-то неподалеку от замка двери. Когда пружинка найдена, манжету можно снять и заправить внутрь бака – так она не потеряется в рабочей суматохе.

После этого требуется открутить все шурупы на передней панели, чтобы, собственно, снять ее. Кроме того, нужно также снять замок двери. Достаточно просто поддеть его отверткой и вытащить, а затем, по возможности, отключить от проводов. Теперь переднюю панель можно смело снимать.

Снимаем последнюю часть корпуса, которую требуется снять – заднюю панель

Снять заднюю панель столь же просто, как и верхнюю, и нижнюю крышки – для этого нужно всего лишь открутить несколько шурупов, а затем, собственно, снять панель. Слишком просто по сравнению с тем, что предстоит сделать. Корпус стиральной машины демонтирован, теперь можно приступать к основной части разборки – снятию внутренностей.

Отключаем тепловой электронагреватель – важнейший «орган» машинки

Мы получили доступ к важнейшим частям стиральной машины Бош. Первой из них мы отключаем тепловой электронагреватель (ТЭН), дабы не повредить провода: замена ТЭН обойдется весьма дорого, поэтому ничего напутать и сломать нельзя. Для пущей уверенности все провода можно сфотографировать.

Нагреватель можно встретить где-то в районе бака, поскольку именно он отвечает за температуру воды в баке стиральной машины. Не будет ТЭНа – стиральная машина либо откажется стирать вовсе, либо будет стирать только холодной водой. Тем не менее, ТЭН нужно отключить при полной разборке так, как мы указали: последовательно отсоединяя проводки, предварительно запечатлев порядок.

Отключаем двигатель

После ТЭНа можно приступить к отключению другой, едва ли не важнейшей части стиральной машины – двигателя. Без него любая машина, в том числе такие качественные, как Bosch, – просто большой таз в металлическом коробе.

Отключение двигателя производится по такой же схеме, как и отключение нагревателя, поэтому описывать повторно мы не будем – все это уже есть в предыдущем абзаце.

Заканчиваем всё снятием бака

Если все описанные выше действия выполнены, можно завершать работы снятием бака. Для этого достаточно лишь открутить амортизаторы и противовесы, а затем попробовать вытянуть бак из корпуса. Если он спокойно извлекся, можете поздравить себя: вы справились с разборкой стиральной машины Бош своими руками!

Итак, мы описали процесс разборки стиральной машины Bosch. Конечно же, качественную технику нежелательно ремонтировать своими руками, предпочтительнее доверить выполнение всей работы мастеру, но знать, как поступить в крайнем случае, все же стоит.

Помните, что все действия, описанные здесь, вы выполняете только на свой страх и риск. Никто не несет ответственности за возможные повреждения при отклонении от инструкции. Мы надеемся, что наш материал был полезен для вас.

Источник

Ремонт сушильных машин Bosch

Без надбавок за срочность

Не работает сушильная машина?

Одна из наиболее распространенных причин неисправности сушильной машины Bosch – нарушение правил эксплуатации. Также техника может перестать работать из-за резкого перепада напряжения в сети, износа отдельных деталей и комплектующих, случайного механического повреждения. Ремонт сушильных машин Bosch часто заказывается при:

Выявляются поломки, определяются их масштаб и характер на стадии диагностики. Далее мастера принимают решение о восстановлении или замене конкретных деталей, узлов, систем. Если требуется установка новых запчастей, используются только оригинальные изделия, на 100% соответствующие характеристикам вашей модели оборудования.

Неисправности сушильных машин BOSCH

Часто задаваемые вопросы

Почему сушильная машина Bosch не запускается?

Первое, что нужно сделать, – это проверить, есть ли в доме или квартире электричество и исправна ли розетка. Техника может не запускаться, если неплотно закрыта дверца загрузочного люка. Но проблемы бывают и более серьезные: например, может перегореть мотор, произойти сбой в панели управления, выйти из строя какой-то датчик. Лишь профессиональная диагностика позволит понять, что произошло на самом деле и как это исправить.

Какие существуют виды сушильных машин?

Главный принцип классификации сушильных машин – способ отвода влаги. Распространенные разновидности – машины вытяжного и конденсационного типа. Первый тип оборудования стоит дешевле, стоимость второго вида техники выше. В обоих случаях требуется регулярная чистка фильтров, что существенно продлит срок службы двигателя. Также машины отличаются по функциональным возможностям, габаритам и техническим характеристикам.

Есть ли какие-то требования по установке сушильных машин?

В этом вопросе нет особых требований. Данную технику можно устанавливать практически в любом помещении. Допускается расположение возле стиральной машины или на стиральной машине, возможно крепление на стене, монтаж под столешницей. Единственное ограничение – это прямое воздействие на корпус прямых солнечных лучей. Важно наличие розетки возле машины, удлинители лучше не использовать.

Есть ли какие-то особенности в управлении оборудованием?

Принцип управления сушильной техникой практически не отличается от манипуляций со стиральными машинами. Современные модели оснащены удобными электронными дисплеями, на которых отображается весь процесс сушки. При необходимости можно воспользоваться функцией «отложенного старта». Для выбора необходимой функции или режима достаточно легкого нажатия пальцем на экран. Устаревшие модели оснащены механическими переключателями.

Какие существуют циклы работы сушильной машины?

Выбор циклов зависит от программного обеспечения и функциональных возможностей техники. Распространены два варианта: сушка по времени и работа по остаточному уровню влажности. В первом случае таймер выставляется на определенное количество минут. Во втором случае функционирование оборудования прекращается после полного высушивая стирки. Рациональнее использовать сушку по остаточному уровню влажности.

В каких режимах могут работать сушильные машины Bosch?

Часто послегарантийный ремонт требуется при сбое в выборе режима сушки. Мастер продиагностирует систему и восстановит правильную работу техники. Основные режимы – это проветривание, антисминание, сушка шерстяных изделий. Чем более современная модель машины используется, тем большим количеством функций и режимов она будет обладать. Ознакомиться с особенностями можно в инструкции к технике.

Что включает в себя мелкий ремонт сушильной машины?

Мелкий ремонт специалистами мастерской осуществляется достаточно часто. Такой комплекс работ включает в себя замену вилки или электрокабеля, установку новых датчиков и таймеров, восстановление правильного функционирования загрузочного люка и подтягивание креплений, демонтаж старого фильтра или сливного шланга. Техническое обслуживание и профилактика также входят в категорию мелкого ремонта.

Какие манипуляции считаются наиболее сложными и длительными?

К таким работам мастера сервисного центра относят любые действия по отношению к мотору и баку. Кроме этого, сложной манипуляцией является ремонт электронного модуля. Если нужно отремонтировать или заменить барабан, данная услуга займет значительно больше времени, нежели, к примеру, установка нового сливного насоса. Также к этой категории относятся работы по восстановлению функционирования гидросистемы.

Какие районы Москвы обслуживаются?

Сервисный центр оказывает профессиональные и сравнительно недорогие услуги по ремонту сушильных машин «Бош» уже много лет. В Москве обслуживаются все без исключения районы. Ремонт на дому осуществляется и в некоторых городах Подмосковья. Клиенту нужно лишь указать точный адрес, и диспетчер сразу передаст данные ремонтной бригаде. Выезды по адресу осуществляются ежедневно с 9 утра до 10 вечера. Оформить заявку можно даже в праздничный день.

Диагностика бесплатно

В результате диагностики специалист определит и зафиксирует ошибку в работе сушильной машины Bosch. Протестированы будут все без исключения системы, ведь такой подход позволяет не только восстановить технику при наличии неисправностей, но и предотвратить возникновение новых поломок. Сервисный центр Bosch, используя современные методики, продиагностирует:

Особое внимание уделяется визуальному осмотру техники. Такие действия позволяют выявить внешние дефекты, места, поврежденные коррозией, деформированные элементы. Диагностика проводится на бесплатной основе при условии осуществления дальнейшего ремонта или сервисного обслуживания.

Ремонт за час

Послегарантийный ремонт будет выполнен буквально за час. При сложных поломках сроки могут увеличиться до нескольких часов. Если в данный момент на руках у мастера или на складе отсутствует необходимая деталь, восстановление техники может занять несколько дней. Но последний вариант – скорее исключение, чем правило. Существенно ускоряет процесс ремонта знание специальных кодов ошибок:

Для осуществления ремонта не требуется транспортировка техники в мастерскую. Все работы выполняются на дому, что экономит клиенту и время, и деньги.

Оригинальные запчасти

Основной склад компании расположен в Москве, поэтому проблем со сроками доставки той или иной комплектующей, как правило, не возникает. Все детали исключительно оригинальные, их качество проверено и производителем, и инженерами сервисного центра. Установка совместимых запчастей и деталей б/у не практикуется. Распространенные запасные части – это:

Данный список на самом деле можно продолжать еще долго, но есть одно общее преимущество, которое заключается в оригинальности каждого изделия. Это позволяет подобрать нужную деталь со 100%-й уверенностью, что она подойдет и прослужит максимальный срок.

Низкие цены

Стоимость работ по ремонту сушильных машин Bosch формируется, исходя из модели техники, сложности поломки, необходимости замены поврежденных запчастей. Точная сумма указывается только после диагностики. Каждый клиент узнает цену до начала ремонта, а не после. Такой подход защищает от непредвиденных сюрпризов и необоснованных наценок. Стоимость прописывается в договоре и сметной документации.

Скидки %

Сервисный центр Bosch предлагает профессиональные услуги всем категориям населения. Некоторые клиенты могут воспользоваться специальными скидочными программами, позволяющими сэкономить от 10 до 50% от стоимости ремонта. Если в результате диагностики выяснится, что одновременной замены требуют несколько деталей, на такие манипуляции также распространяется определенная скидка.

Гарантия на услуги и детали

Обязательное условие сотрудничества с клиентами – предоставление длительной гарантии на услуги и установленные запасные части. Минимальный срок составляет 3 месяца, максимальный – 3 года. Гарантийный период может меняться, исходя из характера неисправности и типа применяемых деталей. После выполнения ремонта заказчику выдается гарантийный талон и договор.

Документы

Варианты оплаты

Оплатить услуги по ремонту, сервисному обслуживанию и профилактике можно разными способами: наличными специалисту после завершения работ, банковским переводом и переводом на электронный кошелек Яндекс.Деньги. Вариант оплаты желательно выбрать до начала ремонта, хотя это необязательно – компанией практикуется индивидуальный подход к клиенту.
