Регулятор напряжения заряда аккумулятора автомобиля

Решение проблемы с зарядкой! Трехуровневый регулятор напряжения + новый АКБ

Явно уже проблема не с аккумулятором. Зарядка — вот в чём беда.

После долгих раздумий пришёл к выводу:
Надо брать трёхуровневый регулятор напряжения. Многие о нём хорошо отзываются.
Приобрёл в самом ближайшем магазине за 409 рублей.

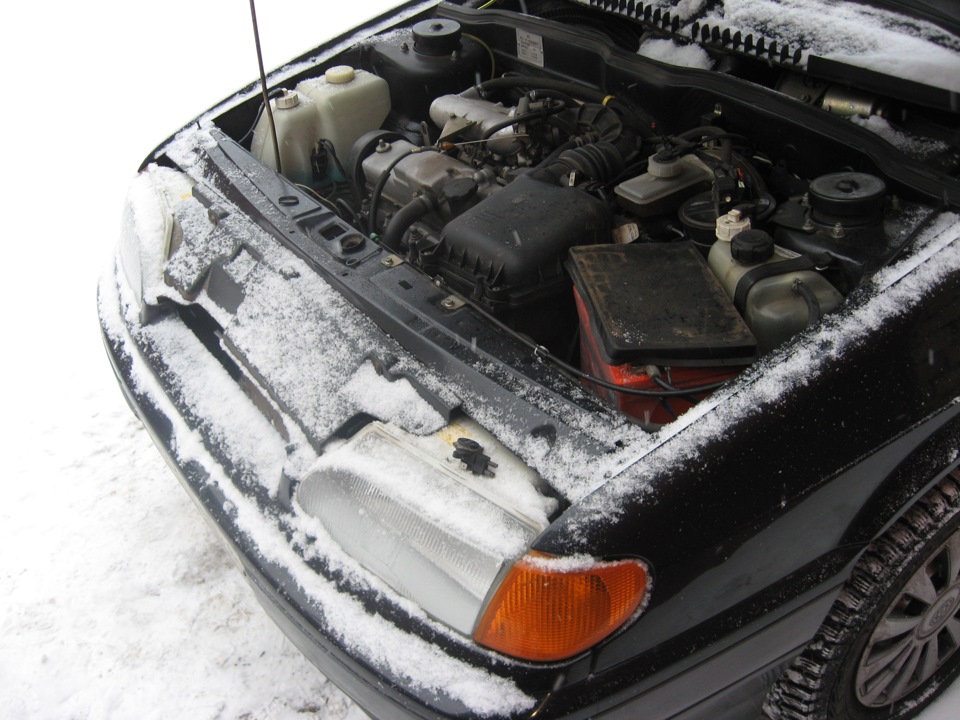

Если началась метель, значит гараж у меня занят сегодня, и я буду ковыряться на улице. Закон! 🙂

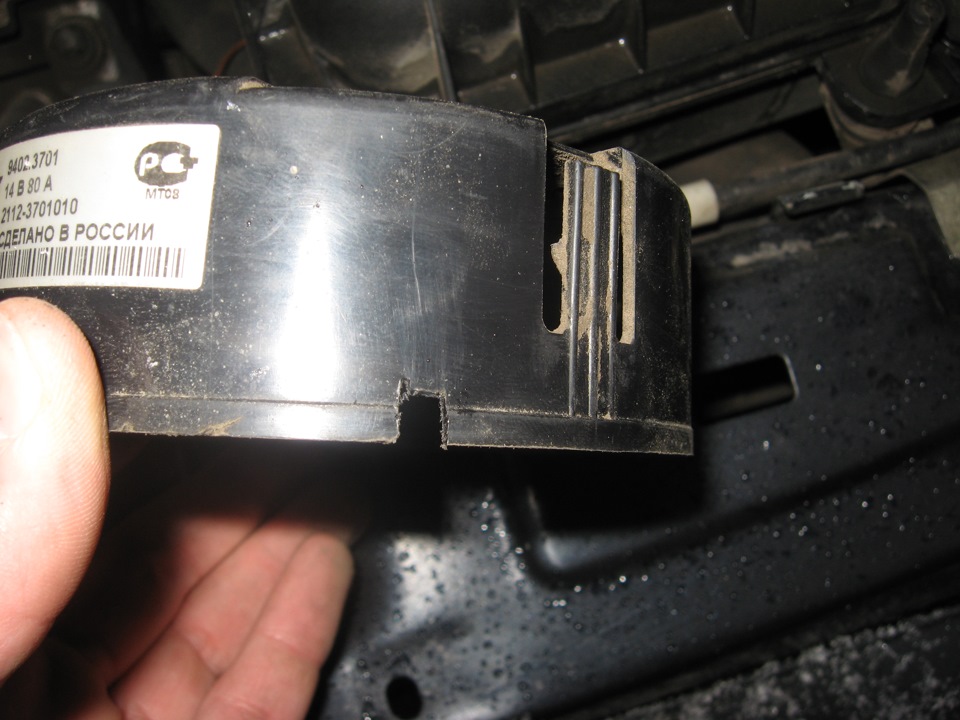

Установка простая, рассказывать не буду. Информации море + там ничего сложного. Просто будут самые необходимые фото.

Разницы никакой не заметил со старыми щётками

Чуть ярче светят фары габариты и всё освещение.

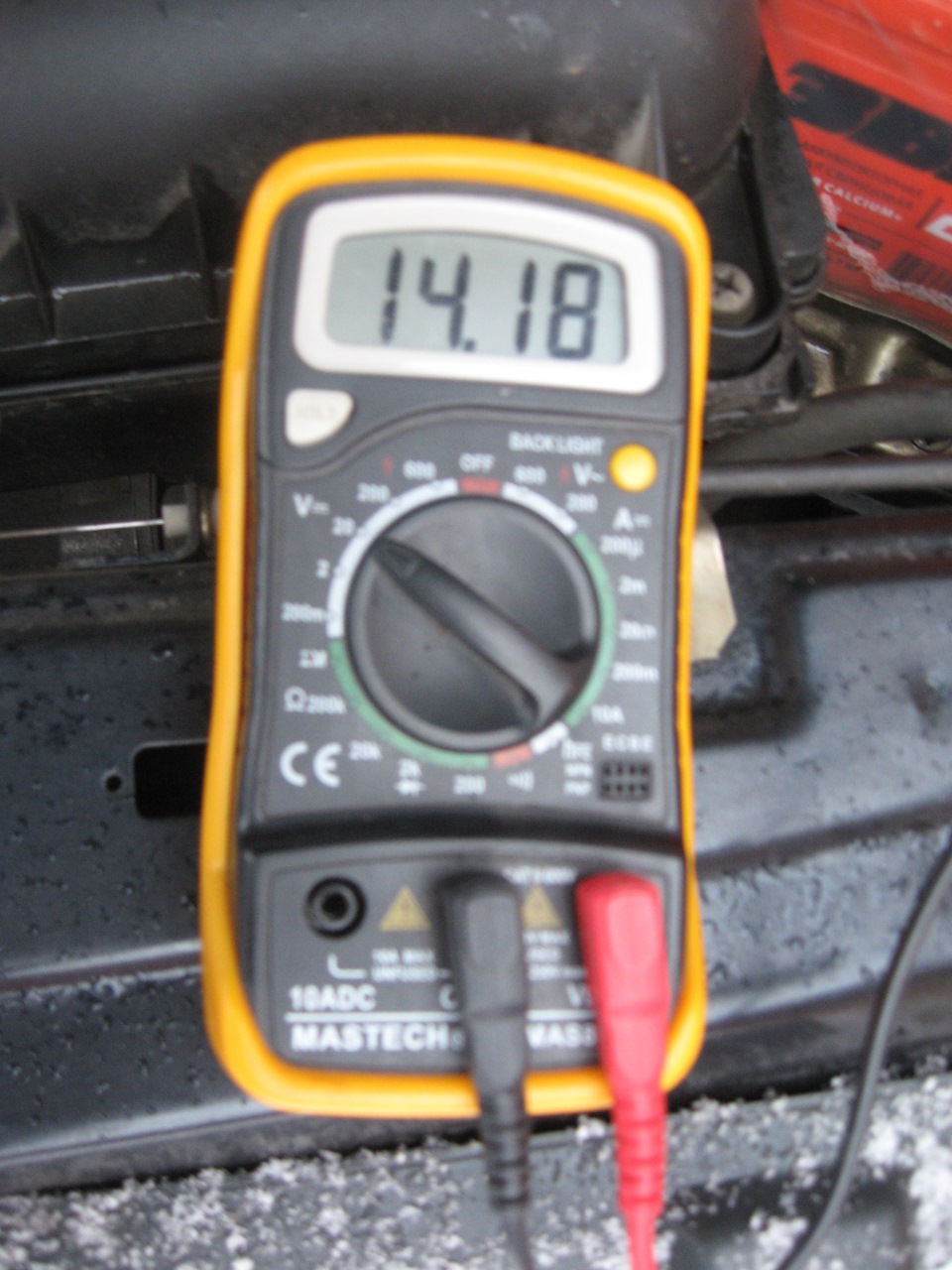

Переключив в это положение я заметил что звук у мотора стал другой, нет «волн»
Стал работать более ровнее и чуть чуть на звук слышно вырос ХХ.
Поставил на максимум и закрыл капот)

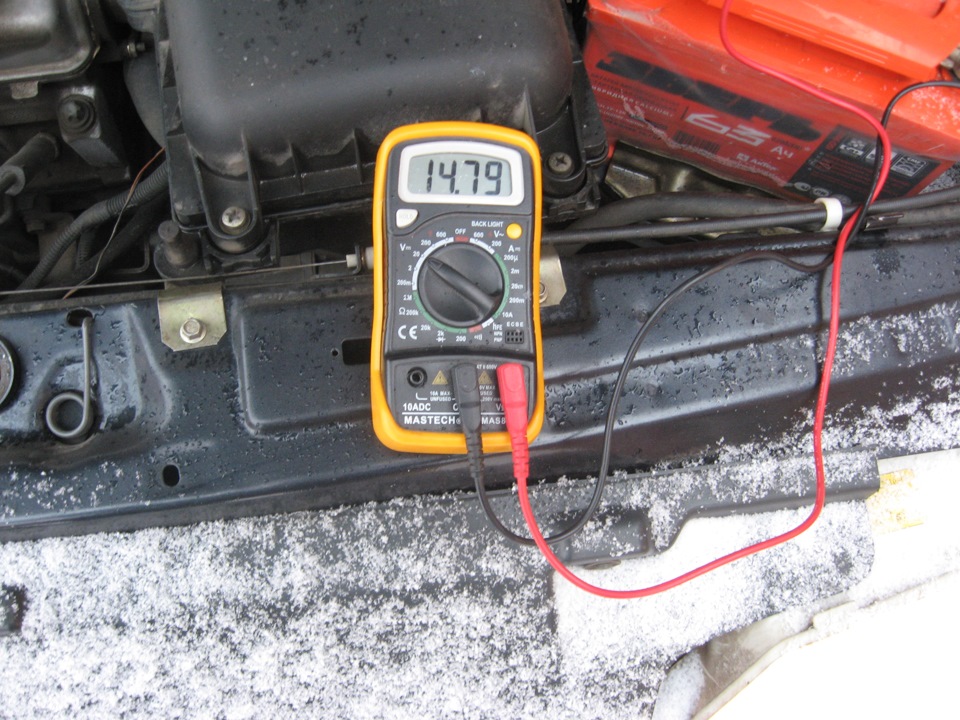

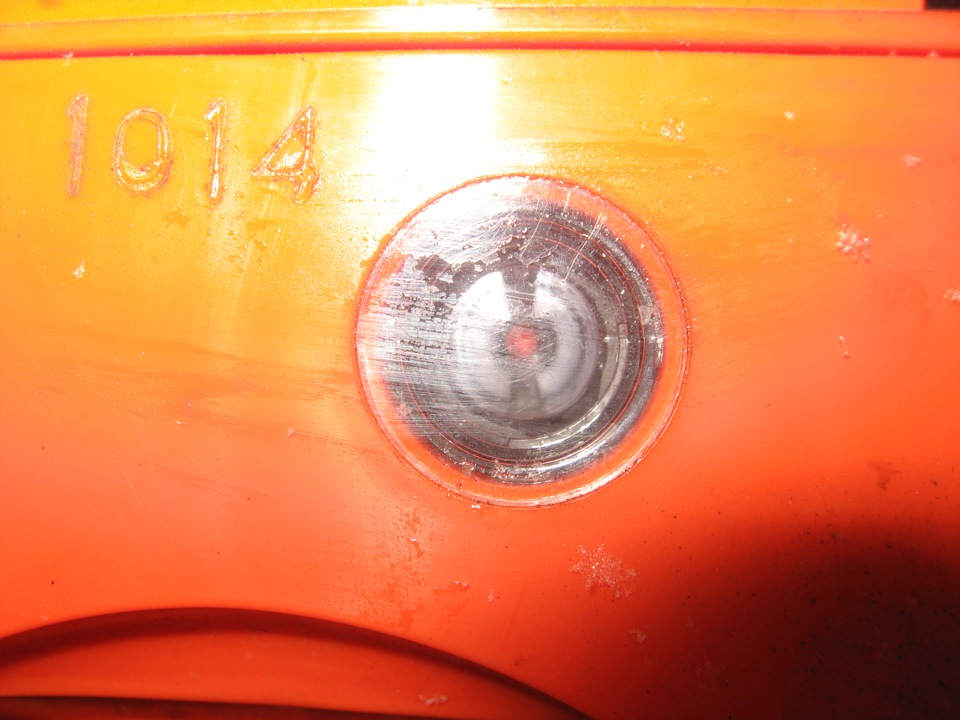

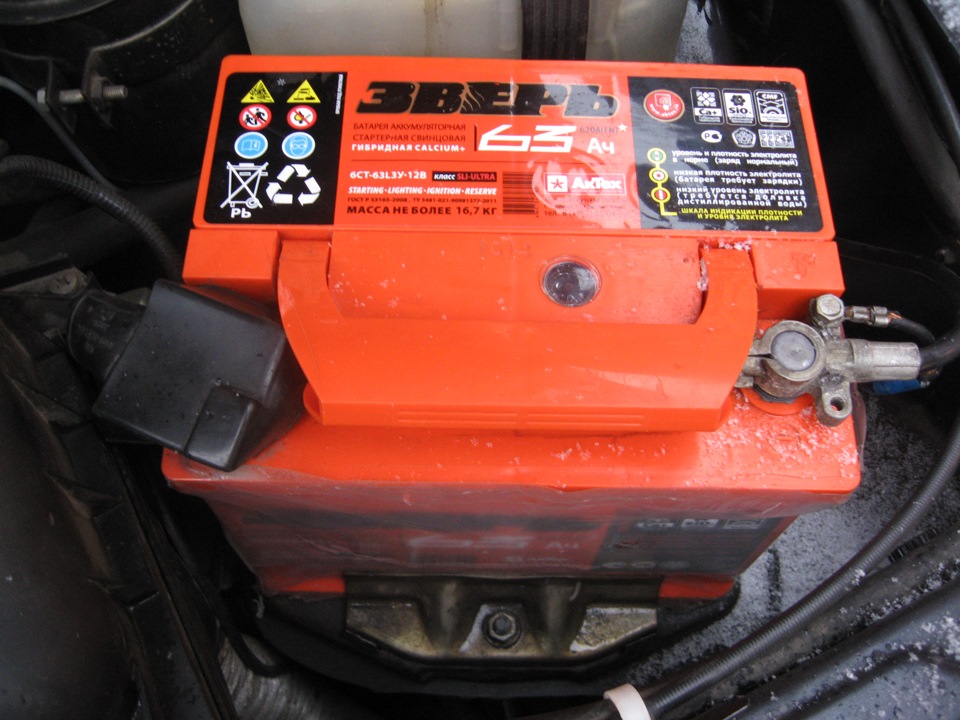

Покатаемся, понаблюдаем. На следующий день проехав за день около 30 км по городу (Раз 5 запускал двигатель за день) на аккумуляторе загорелся зелёный индикатор! Радует!
После первых покатушек сразу показалось будто появилась какая то тяга, которой раньше не было. Мотор стал чуть-чуть другим.
Фары стали гореть реально ярче, дворники машут быстрее. Вентилятор стал заметно сильнее дуть.
Хоть и провалы при включении фар не пропали, всё равно заметно приятнее светит даже приборка.

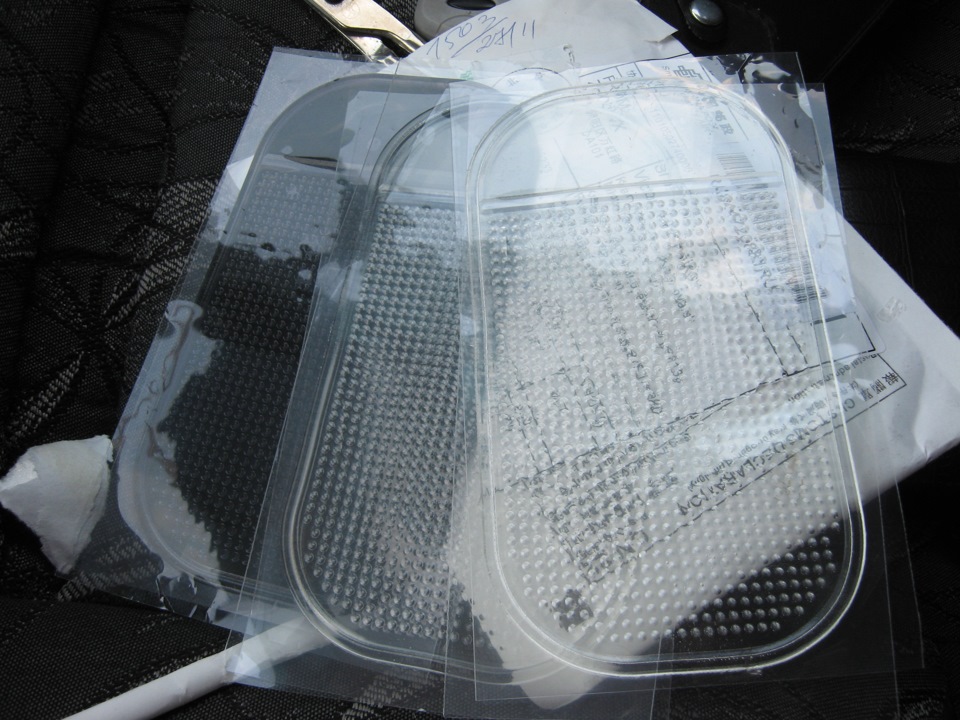

Получил на днях посылочку, от узкоглазых)
Телефон теперь не падает 😉

Всем данную процедуру рекомендую. Хоть зимой хоть летом!
С зарядкой у всех самар беда. Но с такой беды есть выход 🙂

Радуйте лайками и подписакми! Всегда рад стараться :))

Удачи на дорогах!

Источник

Переделка системы заряда АКБ (регулятор напряжения)

Я выбрал второй вариант. Но так как щёткодержатель у меня простой без регулятора напряжения то пришлось его немного переделать.

У стандартного щтк.держателя на одну щётку есть выход через штекер, а вторая щётка соединена на массу через болт крепления щтк.держателя к генератору. Управление регулятор осуществляет отключением «+».
А у большинства современных авто управление идёт через «-«.

Поэтому нужно убрать массу со второй щётки. Я просто загнул «Г» образную железочку в двое, теперь чтобы щётка не выпадала прикрутил всё это маленьким саморезом к пластиковому корпусу, под который также подложил провод для второго штекера.

Для изготовления самого регулятора напряжения было взято старое (отслужившее своё) реле лампы заряда АКБ. От него взял металлический корпус и три штекера.

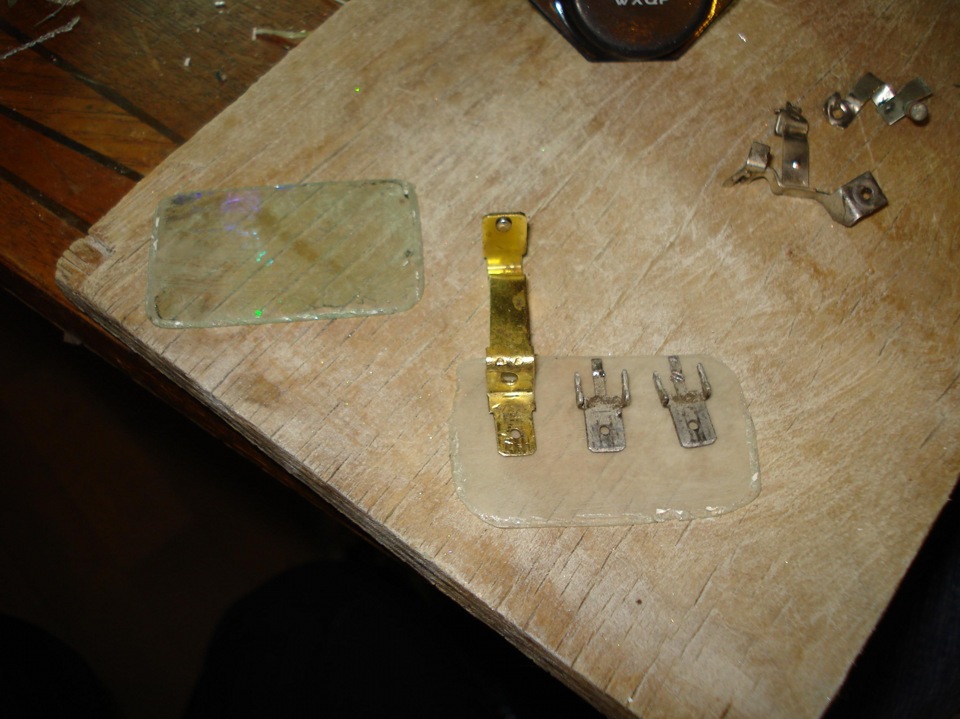

Старая текстолитовая подложка рассыпалась, пришлось сделать основание для штекеров из СD-диска с помощью паяльника.

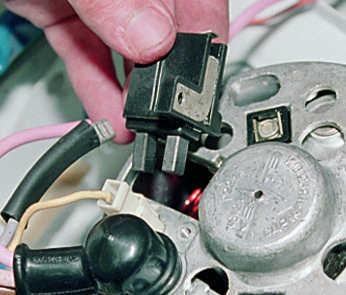

На работе нашёл старый регулятор напряжения со стёртыми щётками, аккуратненько разнёс молотком и пассатижами на куски пластмассовый корпус и вот она наша «таблеточка».

.У неё три выхода «+», «-» и «-» выход на щётку, На другой щётке плюс появляется при вкл. зажигания.
Теперь эти три вывода припаиваются проводами к штекерам.
Чтобы таблетка внутри корпуса не болталась на уже имееющееся на ней ушко припаял гаечку и приткрутил её корпусу реле заодно и теплоотвод лучше будет.

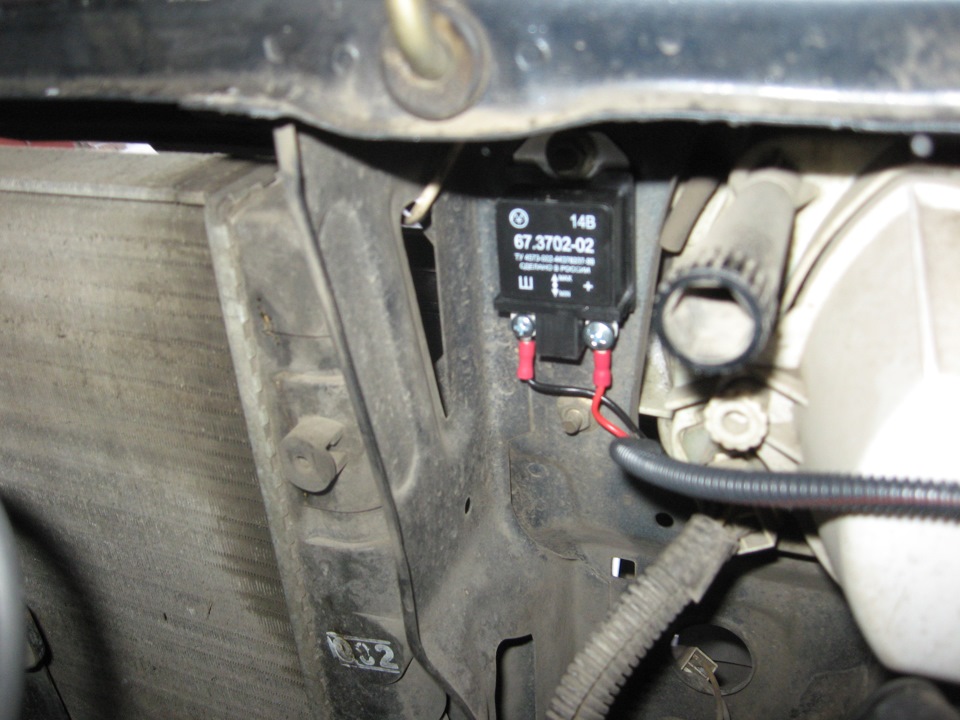

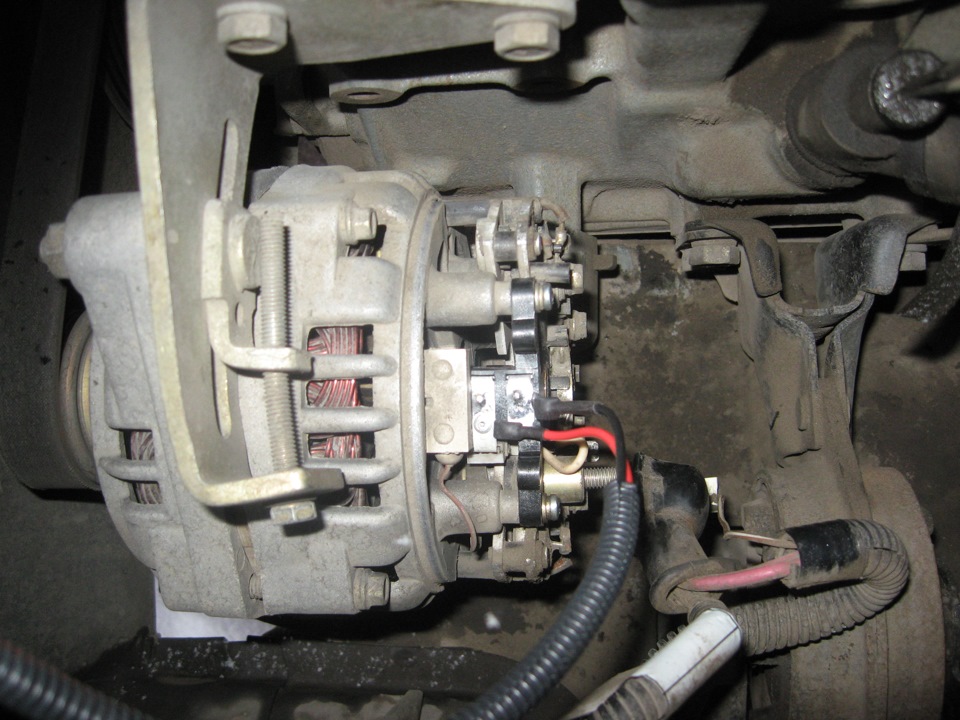

К щёткодержателю подвёл второй провод. тот который от новой релешки «»-» выход на щётку», первый уже имеюшийся провод (на нём «+» от зажигания) зачистил и прикрутил к нему проводок идуший на штекер «+» реле. А третий штекер реле соответственно прицепил на массу.

Что бы исключить стандартный регулятор напряжения снял с него штекера и соединил их перемычкой.

Первый регулятор оказался неисправным.
Нашёл ещё два перепаял и всё стало норм.

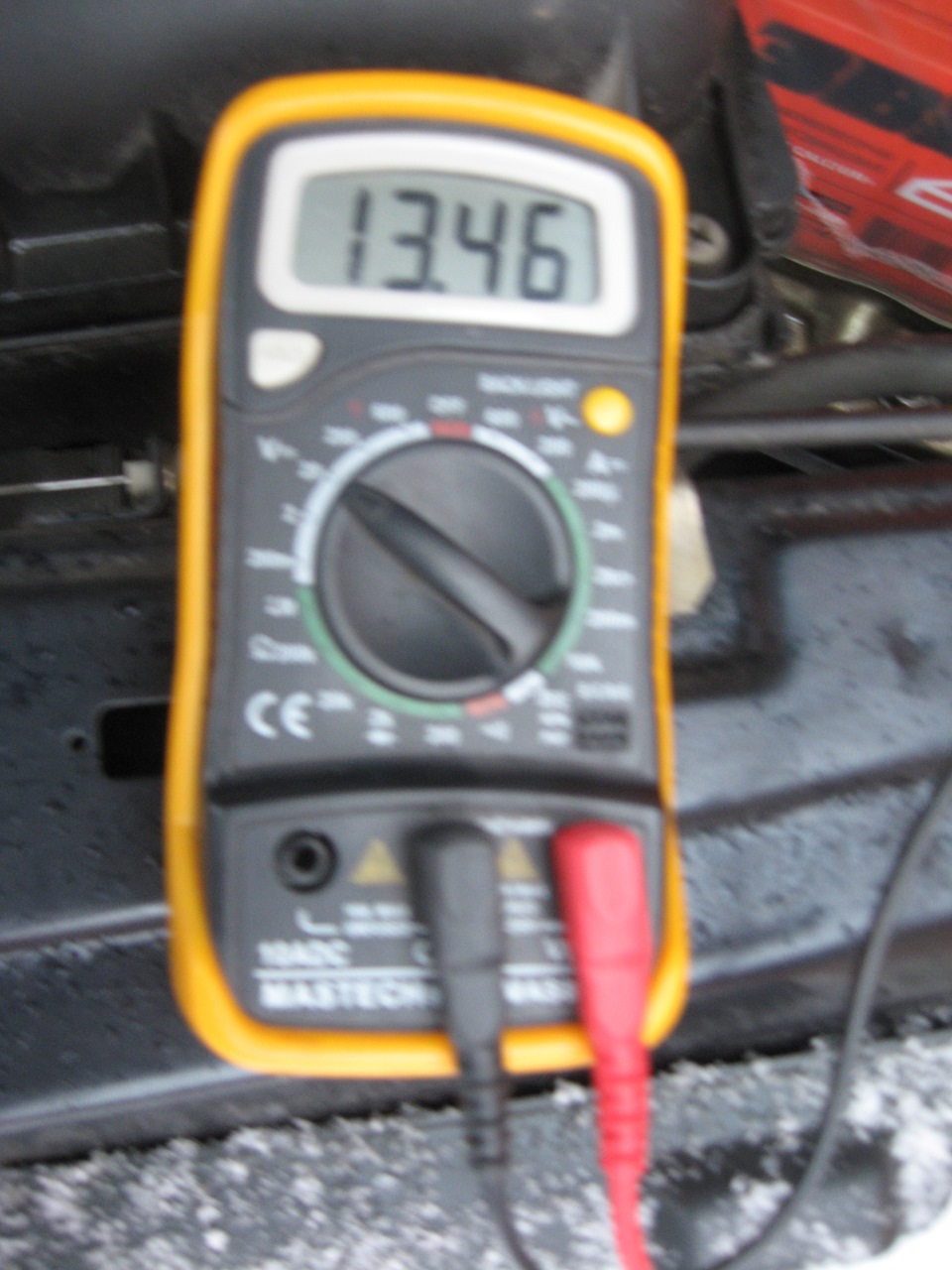

ХХ — 14,3 В
дальше — 14,7 — 14,8 В
С нагрузкой 14,6 В
Теперь АКБ точно заряжается.

Фотки чуть поже так как на компе пропали, нужно заново фоткать.

Источник

Зарядное устройство — просто и дешево!

Решил написать свой способ как собрать зарядное устройство для аккумулятора.
Сразу скажу, что зарядное работает исключительно в ручном режиме и ни сколько не портит аккумулятор, если следить за напряжением и током.

Для сборки нам понадобится:
— трансформатор 220/16 160Вт, то бишь на вторичной обмотке должно быть не менее 16 вольт без нагрузки и 10А максимальный ток. Ток можно меньше (т.к. аккумулятор заряжается 0,1 от номинального тока, то на аккумулятор 60А/ч потребуется ток 6А)
— диммер для электрического освещения квартиры или настольной лампы. Лишь бы мощность подошла. Лично я выбрал такой:

— диодный мост. Можно использовать диодный мост с генератора любого авто, а можно купить 4 диода, рассчитанные на нужный ток, на радиорынке и собрать их по схеме:

— вольтамперметр. Самый простой способ по-моему. Можно заказать прибор на АлиЭкспресс тут. Выглядит он так:

Всё в одном корпусе — вольтметр и амперметр. Напряжение питания прибора — 4,5 — 30В, измеряет ток до 10А.
Либо можно поставить два стрелочных или цифровых прибора, вольтметр и амперметр соответственно.

— корпус, конденсатор хотя бы на 2200мкФ * 25В, выключатель, предохранитель по 220В, предохранитель по 16В.

Зарядное устройство — это по сути мощный блок питания, имеющий вход 220В, а выход регулируется от

0 до нужного нам тока и напряжения.
Как же мы будем регулировать этот самый ток, ведь он достаточно велик. Некоторые БП строятся на тиристорных или симисторных регуляторах (а так же на полевиках) регулируя вторичный ток. Следовательно эти зарядные устройства дорогие, т.к. мощные тиристоры и так дорогие, дак к ним еще необходимо собрать схему управления.
Так же часто применяют зарядные на базе импульсных преобразователей напряжения. Тоже не дешёвый и не самый простой вариант.
Я же предлагаю регулировать первичный ток на трансформаторе посредством готового регулятора напряжения (диммер). А ток на вторичной обмотке напрямую зависит от тока на первичной обмотке. Только зная закон Ома ток в первичной обмотке будет значительно отличаться от вторичного (будет гораздо меньше)
А для не большого тока нужны и детали меньше, а следовательно дешевле (по этому диммеры, хоть и построены на симисторе, стоят очень дёшего).

Принципиальная схема прибора:

Если в диммере есть выключатель, то на схеме выключатель SA не нужен. Так же необходимо на проводе или в корпусе установить предохранитель по 16В для защиты от короткого замыкания выхода.

Так же необходимо поверить и откалибровать прибор по образцовому (цешка (мультиметр) в помощь). Калибруется он с помощью двух регуляторов на задней части платы (VR — напряжение и IR — ток)

Источник

Перезаряд аккумулятора

Перезарядка автомобильного аккумулятора возникает при подаче на его клеммы напряжения выше предельно допустимого – 14,6–14,8 В. Эта проблема наиболее характерна для старых моделей (УАЗ, «классика» ВАЗ) и автомобилей с большим пробегом в силу конструктивных особенностей и ненадежности элементов электрооборудования.

Перезаряд возможен при выходе из строя генератора и при неправильном использовании зарядного устройства. Разобраться, почему идет перезарядка аккумулятора, чем она опасна, может ли перезарядиться автомобильный аккумулятор на исправной машине, как найти и устранить причину перезаряда, поможет эта статья.

Как определить перезаряд аккумулятора

Достоверно определить перезаряд аккумулятора можно, измерив напряжение на выводах батареи при помощи мультиметра. Порядок проверки следующий:

Среднее напряжение в бортовой сети при отсутствии включенных потребителей (фары, обогрев, кондиционер и т. д.) – в пределах 13,8–14,8 В. Допустимо кратковременное превышение до 15 В в первые минуты после запуска при значительном разряде АКБ! Напряжение свыше 15 В на клеммах указывает на перезаряд аккумулятора автомобиля.

На перезарядку АКБ в автомобиле также косвенно указывают следующие признаки:

Окисленные клеммы, покрытые зеленым налетом — косвенный признак частых перезарядок.

При стационарной зарядке АКБ перезаряд определяется по показаниям, по звуку или визуально. Напряжение заряда не должно превышать 15–16 В (в зависимости от типа АКБ), а зарядный ток быть не более 20–30% емкости батареи в ампер-часах. Бульканье и шипение, активное образование пузырьков на поверхности электролита сразу после установки на зарядку свидетельствуют о его кипении и неоптимальном режиме зарядки.

Перезаряженная АКБ хуже держит заряд, перегревается, корпус её может вздуться и даже лопнуть, а вытекающий электролит разъедает ЛКП и патрубки. Повышенное напряжение в сети приводит к выходу из строя электрооборудования. Чтобы не допустить этого, проблему нужно срочно устранять, выяснив почему происходит перезарядка аккумулятора. О том, как это сделать – читайте ниже.

Почему идет перезарядка аккумулятора

Перезаряд аккумулятора от зарядного устройства является следствием неверного выбора времени зарядки, напряжения и тока в ручном режиме или неисправности самой зарядной установки. Кратковременная перезарядка от ЗУ менее опасна, чем от генератора, так как обычно не успевает привести к необратимым последствиям.

Причины перезаряда аккумулятора автомобиля на борту на 90% кроются именно в неисправном генераторе. Поэтому именно его нужно осматривать и проверять в первую очередь. Реже причина перезарядки аккумулятора кроется в неисправностях проводки. Конкретные причины повышенного напряжения и их последствия перечислены в таблице.

Таблица причин перезарядки аккумулятора автомобиля:

На некоторых автомобилях перезаряд аккумулятора от генератора является характерной проблемой, вызванной конструкционными недостатками. Размещенная ниже таблица поможет выяснить, в каких моделях идет перезаряд аккумулятора, и в чем его причина.

Таблица с причинами «врожденных недостатков» на некоторых авто, которые влекут за собой перезаряд аккумулятора:

К чему приводит перезаряд аккумулятора

При выявлении проблемы важно срочно устранить перезаряд автомобильного аккумулятора, последствия которого могут не ограничиться выходом из строя АКБ. Из-за повышенного вольтажа могут и выйти из строя и другие узлы. К чему приводит перезаряд аккумулятора и по каким причинам – смотрите в таблице ниже:

Чем грозит перезарядка аккумулятора: основные неисправности

Вне зависимости от типа АКБ, важно не допускать ее перезаряда. Для всех видов батарей одинаково опасен перезаряд аккумулятора, но последствия могут быть разные:

Взрыв АКБ — последствия перезаряда.

Что делать, когда идет перезаряд?

При перезаряде аккумулятора прежде всего следует найти первопричину, а потом провести диагностику батареи. Что нужно делать при перезарядке аккумулятора по конкретным причинам, рассказано ниже.

Перезарядка стационарным зарядником

Перезаряд аккумулятора от зарядного устройства возможен при использовании неисправного блока питания или неверно подобранных параметрах зарядки в ручном режиме.

Перезарядка аккумулятора автомобиля зарядным устройством обычно происходит из-за неисправности определенных его компонентов. В трансформаторных ЗУ причиной повышения вольтажа часто становятся межвитковое КЗ обмотки, поломка переключателя и неисправности диодного моста. В автоматических импульсных ЗУ чаще выходят из строя радиокомпоненты управляющего контроллера, например, транзисторы или регулятор-оптрон.

Защита автомобильного аккумулятора от перезаряда гарантирована при использовании зарядного устройства, собранного по следующей схеме:

Защита аккумулятора от перезаряда: схема своими руками

Защита от перезаряда аккумулятора 12 вольт: схема ЗУ

Перезаряд аккумулятора на машине от генератора

Если перезарядка аккумулятора обнаружена в пути, нужно защитить АКБ от выкипания или взрыва, снизив подаваемое напряжение или отключив его подачу одним из трех способов:

Если напряжение генератора не превышает 15 вольт, а ехать недалеко – отключать генератор не нужно. Просто двигайтесь с малыми оборотами к месту ремонта включив как можно больше потребителей: ближний свет, вентилятор отопителя, обогрев стекла и т. д. Если дополнительные потребители позволяют снизить вольтаж, оставьте их включенными.

Перезаряд аккумулятора от генератора происходит при неправильной работе регулирующих элементов (диодного моста, реле регулятора). Общий порядок проверки такой:

Схема проверки реле-регулятора

Проверка реле регулятора: видео

Чтобы предотвратить перезаряд аккумуляторной батареи, следите за состоянием проводки и периодически контролируйте напряжение на клеммах. Не держите провода на скрутках, пропаивайте соединения и используйте термоусадочную трубку вместо изоленты для защиты соединений от влаги!

В некоторых авто, зарядка в которых идет от вывода B+ генератора напрямую к АКБ, можно для подстраховки организовать защиту батареи от перезаряда через реле контроля напряжения вроде 362.3787-04 с диапазоном регулирования 10–16 В. Такая защита от перезаряда аккумулятора 12 вольт прекратит подачу питания на него при повышении напряжения свыше допустимого для этого типа батареи.

Установка дополнительной защиты обоснована только на старых моделях, особо подверженных перезаряду аккумулятора из-за недостатков конструкции. В остальных случаях и регулятор самостоятельно справляется с управлением зарядкой.

В разрыв провода Р (помечен красными полосками) подключается реле.

Схема соединений генератора:

Самые частые вопросы

Будет ли перезаряжаться АКБ, если поставить генератор большей мощности?

Нет, так как вне зависимости от мощности генератора напряжение на его выходе ограничивается реле-регулятором до максимального допустимого для АКБ.

Влияет ли на перезаряд диаметр силовых проводов?

Увеличенный диаметр силовых проводов сам по себе не может быть причиной перезаряда батареи. Однако замена поврежденной или некачественно соединенной проводки может привести к увеличению напряжения заряда, если неисправен генератор.

Как правильно подключить второй (гелевый) АКБ, чтобы не было перезаряда?

Чтобы не допустить перезаряда гелевого АКБ, его нужно подключать через устройство развязки. Для недопущения превышения напряжения желательно использовать клемму с ограничителем или другой контроллер вольтажа (например, реле контроля напряжения 362.3787-04).

Генератор перезаряжает АКБ, можно ли доехать до дома со снятым аккумулятором?

Если сломалось реле-регулятор – нельзя вообще отключать АКБ. Снижение нагрузки поднимет и без того высокое напряжение с генератора, из-за чего могут выйти из строя лампы и бортовая электроника. Поэтому при перезаряде на машине вместо АКБ отключайте генератор.

Нужно ли менять электролит после долгой перезарядки аккумулятора?

Электролит в АКБ меняется только после восстановительного ремонта батареи. Сама по себе замена помутневшего из-за осыпавшихся пластин электролита проблемы не решает. Если электролит чистый, но уровень его низкий, необходимо долить дистиллированную воду.

Как долго можно заряжать аккумулятор для повышения плотности электролита (выпаривания воды)?

Временные ограничения индивидуальны и зависят от исходной плотности. Главное – не превышать ток заряда в 1–2 А и дождаться достижения плотности электролита 1,25–1,28 г/см³.

Стрелка датчика заряда батареи постоянно на плюсе — это перезаряд?

Стрелка индикатора зарядки на приборной панели в плюсе – ещё не признак перезаряда. Нужно проверить реальное напряжение на клеммах АКБ. Если оно в норме, возможно, неисправен сам индикатор.

Источник

Как подключить реостат к зарядному устройству видео

Регулятор тока для зарядного устройства аккумулятора — Поделки для авто

Зачастую при изготовлении самодельных зарядных устройств для аккумулятора, а также в дешевых покупных зарядных устройствах, разработчики забывают о такой важной функции как регулятор тока. В большинстве случаев он задается автоматически в зависимости от степени просадки аккумулятора и прочих факторов.

Регулятор тока в свою очередь позволяет выставить необходимое значение тока без просадки напряжения. Это полезно для аккумулятора и не приведет к критическим режимам зарядки, что естественно увеличит его срок службы и предотвратит от не желательных отказов.

Приведенная схема представляет собой источник тока, для установки ее на зарядное устройство, от схемы нужно отсечь трансформатор и выпрямительный мост и установить обвес на выход зарядного устройства. Принцип действия простой переменником и управляющим транзистором КТ814, управляется силовой транзистор КТ837, с помощью амперметра и подкруткой переменного резистора устанавливается необходимое значения тока ограничения.

Все номиналы указаны на схеме, ваттность переменного резистора должна составлять не менее 1 Вт. Мощность резистор R1 не менее 20 Вт, можно поставить и 10 Вт, но греться будет прилично и скорее всего быстро выйдет из строя. Силовой транзистор КТ837 устанавливаем на теплоотвод. После сборки проверти максимально возможное значение тока, возможно пожжёте пару раз транзистор и резисторы.

Если значение тока не достаточное можно заменить резистор R1 на более низкий номинал, например, 0,33 Ом. Если вам необходимо значение тока в 7 А и выше, транзистор КТ837 уже не подойдет, его необходимо будет заменить на более мощный, например, КТ818ГМ. Остальные резисторы берем мощностью не менее 1 Вт. Стабилитрон или такой же как указан на схеме (Д814А) или его аналог.

Похожие статьи:

Что нужно для ЗУ?

Конструктивно зарядное устройство включает в себя такие элементы:

Рис. 1: измерение с помощью мультиметра

Рис. 2: Пример установки регулировочного резистора
Если вы собираетесь зарядить аккумулятор одни раз, можно использовать только первые три элемента, для постоянного использования будет удобнее иметь, хотя бы контрольные приборы. Но, прежде чем собрать все это в единую конструкцию, вам необходимо убедиться, что параметры зарядного устройства после сборки будут соответствовать вашим потребностям. Первым, что должно соответствовать, является трансформатор зарядного приспособления.

Регулятор тока зарядного устройства — Поделки для авто

В конструкции самодельного зарядного устройства для автомобильного аккумулятора важной частью является узел стабилизации и ограничения тока. Такой узел дает возможность выставить любой угодный ток заряда, при этом будет делать это за счет повышения или понижения выходного напряжения.

Схема предложенная в статье может отлично работать в совместимости с любым зарядным устройством.

Вариант реализации такого блока до безобразия прост и собран на одном элементе ОУ.Зарядное устройство должно отдавать напряжение 13,5-14,5 Вольт при токе до 10 Ампер.Полевой транзистор — основной силовой элемент и весь ток проходит по нему, поэтому обязательно устанавливают на теплоотвод.

Похожие статьи:

Блок питания с регулировкой тока и напряжения своими руками

Всем известно, что мощный регулируемый блок питания с регулировкой напряжения и тока самое популярное и востребованное электронное устройство, с изготовления которого начинают свой творческий путь начинающие радиолюбители. Схем очень много, какую выбрать и с чего начинать многие просто теряются. Одним нужен простой лабораторный блок питания с регулировкой напряжения и тока, другим мощное зарядное устройство для зарядки автомобильного аккумулятора, а я предлагаю вам собрать своими руками простой универсальный блок питания с регулировкой напряжения и тока, который можно использовать для выполнения любых задач, питания электронных самоделок и зарядки автомобильного аккумулятора. Все, что от вас потребуется это усидчивость, минимальные знания электроники и умение пользоваться паяльником. А если возникнут вопросы, задавайте их в комментариях, я вам обязательно помогу.

Хватит слов приступим к делу!

На этом рисунке изображена схема блока питания с регулировкой напряжения и тока от 2.4В до 28В и силой тока до 30А.

Схема блока питания с регулировкой тока и напряжения от 2.4В до 28В 30А

Важным элементом данной схемы является регулируемый стабилизатор напряжения микросхема TL431 или, как ее еще называют управляемый стабилитрон позволяющий плавно регулировать напряжение от 2.4 вольта до 28 вольт. Благодаря четырем силовым транзисторам, установленным на больших радиаторах, блок питания может выдержать ток до 30А. Также имеется регулировка тока и защита от переполюсовки, поэтому блок питания можно и даже нужно использовать, как зарядное устройство для автомобильного аккумулятора.

Делитель напряжения, построенный на мощном 5 Вт резисторе R1 и переменном резисторе Р1 ограничивает ток на катоде и на управляющем электроде стабилитрона TL431. Вращением ручки переменного резистора Р1 задается выходное напряжение стабилитрона, стабилизатор напряжения TL431, автоматически стабилизирует напряжение заданное переменным резистором Р1. С микросхемы TL431 ток поступает на базу транзистора Т1. Транзистор выполняет роль ключа и управляет двумя мощными биполярными транзисторами Т2 и Т3 соединенных параллельно для увеличения выходной мощности. В выходной каскад транзисторов установлены уравнительные резисторы R2 и R3. Далее ток поступает на плюсовую клейму блока питания.

Схема зарядного устройства для автомобильного аккумулятора своими руками

При нормальных условиях эксплуатации, электрическая система автомобиля самодостаточна. Речь идет об энергоснабжении – связка из генератора, регулятора напряжения, и аккумуляторной батареи, работает синхронно и обеспечивает бесперебойное питание всех систем. Это в теории. На практике, владельцы автомобилей вносят поправки в эту стройную систему. Или же оборудование отказывается работать в соответствии с установленными параметрами.

Любая из перечисленных причин приводит к неприятной ситуации: вам надо ехать, а батарея не в силах провернуть стартер. Проблема решается внешней подпиткой аккумулятора: то есть, зарядным устройством.

Его совершенно несложно собрать своими руками. Пример зарядного устройства сделанного из бесперебойника.

Любая схема автомобильного зарядного устройства состоит из следующих компонентов:

Любой зарядник, от самого простого, до интеллектуального автомата – состоит из перечисленных элементов или их комбинации.

Схема простого зарядного устройства для автомобильного аккумулятора

Формула нормального заряда простая, как 5 копеек – базовая емкость батареи, деленная на 10. Напряжение заряда должно быть немногим более 14 вольт (речь идет о стандартной стартерной батарее 12 вольт).

Простая принципиальная электрическая схема зарядного устройства для автомобиля состоит из трех компонентов: блок питания, регулятор, индикатор.

Классика — резисторный зарядник

Блок питания изготавливается из двух обмоточного «транса» и диодной сборки. Выходное напряжение подбирается вторичной обмоткой. Выпрямитель – диодный мост, стабилизатор в этой схеме не применяется.Ток заряда регулируется реостатом.
Важно! Никакие переменные резисторы, даже на керамическом сердечнике, не выдержат такой нагрузки.

Проволочный реостат необходим для противостояния главной проблеме такой схемы – избыточная мощность выделяется в виде тепла. Причем происходит это очень интенсивно.

Разумеется, КПД такого прибора стремится к нулю, а ресурс его компонентов очень низкий (особенно реостата). Тем не менее, схема существует, и она вполне работоспособна. Для аварийной зарядки, если под рукой нет готового оборудования, собрать ее можно буквально «на коленке». Есть и ограничения – ток более 5 ампер является предельным для подобной схемы. Стало быть, заряжать можно АКБ емкостью не более 45 Ач.

Зарядное устройство своими руками, подробности, схемы — видео

Гасящий конденсатор

Принцип работы изображен на схеме.Благодаря реактивному сопротивлению конденсатора, включенного в цепь первичной обмотки, можно регулировать зарядный ток. Реализация состоит из тех же трех компонентов – блок питания, регулятор, индикатор (при необходимости). Схему можно настроить под заряд одного типа АКБ, и тогда индикатор будет не нужен.

Если добавить еще один элемент – автоматический контроль заряда, а также собрать коммутатор из целой батареи конденсаторов – получится профессиональный зарядник, остающийся простым в изготовлении.

Схема контроля заряда и автоматического отключения, в комментариях не нуждается. Технология отработана, один из вариантов вы видите на общей схеме. Порог срабатывания устанавливается переменным резистором R4. Когда собственное напряжение на клеммах аккумуляторной батареи достигает настроенного уровня, реле К2 отключает нагрузку. В качестве индикатора выступает амперметр, который перестает показывать ток заряда.

Изюминка зарядного устройства – конденсаторная батарея. Особенность схем с гасящим конденсатором – добавляя или уменьшая емкость (просто подключая или убирая дополнительные элементы) вы можете регулировать выходной ток. Подобрав 4 конденсатора для токов 1А, 2А, 4А и 8А, и коммутируя их обычными выключателями в различных комбинациях, вы можете регулировать ток заряда от 1 до 15 А с шагом в 1 А.

При этом никакого паразитного нагрева (кроме естественного, выделяющегося на диодах моста), коэффициент полезного действия зарядника высокий.

Схема самодельного зарядного устройства для аккумулятора на тринисторе

Если вы не боитесь держать в руках паяльник, можно собрать автомобильный аксессуар с плавной регулировкой тока заряда, но без недостатков, присущих резисторной классике.

В качестве регулятора применяется не рассеиватель тепла в виде мощного реостата, а электронный ключ на тиристоре. Вся силовая нагрузка проходит через этот полупроводник. Данная схема рассчитана на ток до 10 А, то есть позволяет без перегрузок заряжать АКБ до 90 Ач.

Регулируя резистором R5 степень открытия перехода на транзисторе VT1, вы обеспечиваете плавное и очень точное управление тринистором VS1.

Схема надежная, легко собирается и настраивается. Но есть одно условие, которое мешает занести подобный зарядник в перечень удачных конструкций. Мощность трансформатора должна обеспечивать троекратный запас по току заряда.

То есть, для верхнего предела в 10 А, трансформатор должен выдерживать длительную нагрузку 450-500 Вт. Практически реализованная схема будет громоздкой и тяжелой. Впрочем, если зарядное устройство стационарно устанавливается в помещении – это не проблема.

Схема импульсного зарядного устройства для автомобильного аккумулятора

Все недостатки перечисленных выше решений, можно поменять на один – сложность сборки. Такова сущность импульсных зарядников. Эти схемы имеют завидную мощность, мало греются, располагают высоким КПД. К тому же, компактные размеры и малый вес, позволяют просто возить их с собой в бардачке автомобиля.Схемотехника понятна любому радиолюбителю, имеющему понятие, что такое ШИМ генератор. Он собран на популярном (и совершенно недефицитном) контроллере IR2153. В данной схеме реализован классический полу мостовой инвертор.

При имеющихся конденсаторах выходная мощность составляет 200 Вт. Это немало, но нагрузку можно увеличить вдвое, заменив конденсаторы на емкости по 470 мкФ. Тогда можно будет заряжать аккумуляторы емкостью до 200 Ач.

Собранная плата получилась компактной, умещается в коробочку 150*40*50 мм. Принудительного охлаждения не требуется, но вентиляционные отверстия надо предусмотреть. Если вы увеличиваете мощность до 400 Вт, силовые ключи VT1 и VT2 следует установить на радиаторы. Их надо вынести за пределы корпуса.

В качестве донора может выступить блок питания от системника ПК.

Важно! При использовании блока питания АТ или АТХ, возникает желание переделать готовую схему в зарядное устройство. Для реализации такой затеи необходима заводская схема блока питания.

Поэтому просто воспользуемся элементной базой. Отлично подойдет трансформатор, дроссель и диодная сборка (Шоттки) в качестве выпрямителя. Все остальное: транзисторы, конденсаторы и прочая мелочь – обычно в наличии у радиолюбителя по всяким коробочкам-ящичкам. Так что зарядник получается условно бесплатным.

На видео показано и рассказано как собрать самостоятельно собрать импульсное зарядное устройство для авто.

Стоимость же заводского импульсника на 300-500 Вт – не менее 50 долларов (в эквиваленте).

Собирайте и пользуйтесь. Хотя разумнее поддерживать вашу аккумуляторную батарею «в тонусе».

Лада 2109 В белых тапках › Бортжурнал › Зарядное устройство — просто и дешево!

Решил написать свой способ как собрать зарядное устройство для аккумулятора. Сразу скажу, что зарядное работает исключительно в ручном режиме и ни сколько не портит аккумулятор, если следить за напряжением и током.

Для сборки нам понадобится: — трансформатор 220/16 160Вт, то бишь на вторичной обмотке должно быть не менее 16 вольт без нагрузки и 10А максимальный ток. Ток можно меньше (т.к. аккумулятор заряжается 0,1 от номинального тока, то на аккумулятор 60А/ч потребуется ток 6А) — диммер для электрического освещения квартиры или настольной лампы. Лишь бы мощность подошла. Лично я выбрал такой:

— диодный мост. Можно использовать диодный мост с генератора любого авто, а можно купить 4 диода, рассчитанные на нужный ток, на радиорынке и собрать их по схеме:

— вольтамперметр. Самый простой способ по-моему. Можно заказать прибор на АлиЭкспресс тут. Выглядит он так:

Всё в одном корпусе — вольтметр и амперметр. Напряжение питания прибора — 4,5 — 30В, измеряет ток до 10А. Либо можно поставить два стрелочных или цифровых прибора, вольтметр и амперметр соответственно.

— корпус, конденсатор хотя бы на 2200мкФ * 25В, выключатель, предохранитель по 220В, предохранитель по 16В.

Зарядное устройство — это по сути мощный блок питания, имеющий вход 220В, а выход регулируется от

0 до нужного нам тока и напряжения. Как же мы будем регулировать этот самый ток, ведь он достаточно велик. Некоторые БП строятся на тиристорных или симисторных регуляторах (а так же на полевиках) регулируя вторичный ток. Следовательно эти зарядные устройства дорогие, т.к. мощные тиристоры и так дорогие, дак к ним еще необходимо собрать схему управления. Так же часто применяют зарядные на базе импульсных преобразователей напряжения. Тоже не дешёвый и не самый простой вариант. Я же предлагаю регулировать первичный ток на трансформаторе посредством готового регулятора напряжения (диммер). А ток на вторичной обмотке напрямую зависит от тока на первичной обмотке. Только зная закон Ома ток в первичной обмотке будет значительно отличаться от вторичного (будет гораздо меньше) А для не большого тока нужны и детали меньше, а следовательно дешевле (по этому диммеры, хоть и построены на симисторе, стоят очень дёшего).

Принципиальная схема прибора:

Если в диммере есть выключатель, то на схеме выключатель SA не нужен. Так же необходимо на проводе или в корпусе установить предохранитель по 16В для защиты от короткого замыкания выхода.

Так же необходимо поверить и откалибровать прибор по образцовому (цешка (мультиметр) в помощь). Калибруется он с помощью двух регуляторов на задней части платы (VR — напряжение и IR — ток)

Как проверить реле регулятор ВАЗ?

Реле регулятор отечественного автомобиля штука капризная, при выходе из строя оно способно перезаряжать или наоборот, недодавать зарядки вашему аккумулятору. Эта запчасть контролирует напряжение бортовой сети с помощью изменения тока обмотки возбуждения генератора. Если есть подозрения на неисправность генератора, прежде всего, необходимо определить работоспособность реле-регулятора, возможно дело будет в нем. Сегодня мы коротка расскажем, как проверить реле регулятор ВАЗ!

Для более наглядного теста, для проверки взято заведомо неисправное реле регулятор от ВАЗ 2101. Поддерживать рабочее напряжение такое реле должно в пределах 14-14,4 В.

Как проверить реле регулятор ВАЗ?

Для начала необходимо подключить реле регулятор согласно схеме к регулируемому источнику питания. Контрольная лампочка не должна быть слишком мощной, это может вызвать выход реле из строя. В нашем случае контрольной лампочкой станет светодиодная лента.

Затем, постепенно добавляя напряжение, необходимо добиться момента срабатывания реле. В этот момент контрольная лампочка погаснет, это и будет необходимая контрольная точка.

Напряжение: 10.1 В. Контрольная лампочка горит, все в пределах нормы.

Напряжение: 12.1 В. Контрольная лампочка горит, все в пределах нормы.

Напряжение: 14.4 В. Контрольная лампочка все еще горит, а должна уже по идее потухнуть. Будем искать дальше точку срабатывания реле.

Напряжение: 15.4 В. Контрольная лампочка продолжает гореть.

Напряжение 17.1 В. Контрольная лампочка горит, но уже очень тускло.

Напряжение 17.3 В. Контрольная лампочка, наконец, потухла.

Как видно из теста это реле сильно завышает рабочее напряжение, его лучше сразу заменить. Нормальный же режим работы реле находиться в пределах 14-14,4 В.

Для тех кому интересно, как можно произвести ремонт реле генератора своими руками, можно ознакомиться с данными материалами.

Тесты исправного реле регулятора после ремонта

Напряжение 13,05В. Контролька светит ярко. Все ок.

Напряжение 14,15В. Контролька почти потухла. Реле уже начинает сильно ограничивать ток.

Напряжение 14,4В. Контролька совсем потухла.

Как видно, данный тест показал, что это реле после ремонта отлично работает, а режим его работы полностью входит в диапазон 14 – 14,4 В.

comments powered by HyperComments

Зарядное устройство из диода и бытовой лампочки

Диод – это полупроводниковый электронный прибор, который способен проводит ток в одном направлении, имеет сопротивление, приравненное к нулю.

В качестве диода будет использован адаптер зарядки к ноутбуку.

Для изготовления такого вида устройства, нам потребуется:

Каждый зарядный прибор для автомобиля выдает около 20в напряжения. Так как диод его заменяет адаптер и пропускает напряжение только в одну сторону, он защищен от короткого замыкания, которое может случиться при неправильном подключении.

Чем больше мощность лампочки, тем быстрее происходит заряд аккумулятора.

Ход выполнения работ:

В случае правильного подключения, наша лампочка будет светиться, потому что ток на клеммах низкий, а напряжение большое.

Исходя из этого, подключать лампочку высокой мощности можно только в особых случаях.

Этот способ предусматривает постоянное наблюдение и измерение напряжения на клеммах. Перезаряд батареи приведет к обильному выделению водорода, и она может выйти из строя.

При зарядке АКБ таким способом, постарайтесь находиться возле прибора, так как временное оставление его без присмотра может привести к выходу из строя прибора и АКБ.

Проверка и настройка

Для проверки нашего прибора необходимо наличие исправной автомобильной лампочки. Сначала, с помощью провода подключаем нашу лампочку к зарядке, помня о соблюдении полярности. Включаем зарядку в сеть и лампочка загорелась. Все работает.

Ремонт реле регулятора генератора — Diodnik

Перед тем, как проводить разбор и ремонт реле регулятора генератора своими руками, необходимо удостовериться, что реле действительно вышло из строя. Для этого рекомендуем ознакомиться с материалами на тему, как проверить реле регулятор генератора. Если же после проверки неисправность подтверждается можно спокойно приступить к разборке и диагностике компонентов.

Ремонт реле регулятора генератора

Разобрать реле регулятор ВАЗ совсем несложно, для этого необходимо снять пластиковую крышку корпуса, которая крепиться защелками. Далее необходимо открутить два винта прижимающих транзистор и отпаять клеммы от выводов 67 и 15.

Важно! При снятии платы необходимо проследить за изолирующей подложкой транзистора и постараться ее не потерять. Без нее включать реле в работу нельзя.

Плата и расположение на ней радиоэлементов старых образцов реле регулятора немного отличается от новых, но сама схема не изменилась.

Проверку элементов необходимо начинать в зависимости от симптоматики неисправности.

Внимание! Номинал резистора R3 может отличаться от указанного в схеме. На тестируемом реле сопротивление R3 составило 4,7 кОм. Его необходимо определить по цветовой или другой маркировке и проверить сопротивление вручную

Для наглядности и удобства все компоненты со схемы обозначены на плате. Зачастую вся плата покрыта слоем защитного лака, это надо учесть и смыть его в местах подключения щупов.

В данном случае виновником стал стабилитрон D3 — 2С147А. Он был заменен на его полный аналог КС147А.

Для хорошей точности можно провести тест с мультиметром, после того, как полностью окончен ремонт реле регулятора генератора.

Как видно из данного теста реле после ремонта прекрасно справляется со своими задачами, а режим работы как раз входит в диапазон 14 – 14,4 В.

comments powered by HyperComments

Если трансформатор не подходит

Далеко не всегда в гараже или дома вы встретите именно такой трансформатор, который будет питаться от 220В и выдавать на выходных клеммах 13 – 15В. Большинство моделей, используемых в обиходе, действительно имеют первичную катушку на 220В, но на выходе может быть любой номинал. Чтобы это исправить вам потребуется изготовить новую вторичку.

где U1 и U2 – напряжение на первичной и вторичной обмотке соответственно;

N1 и N2 – количество витков в первичке и вторичке соответственно.

К примеру, электрическая машина используется в качестве блока питания на 42В, а вы хотите получить для зарядного устройства 14В. Следовательно, вам необходимо при 480 витках в первичке, сделать 31 виток на вторичке зарядного. Этого можно добиться как путем сокращения числа витков, удалив лишние, так и путем намотки новой. Но первый вариант не всегда подходит, так как сечение обмотки трансформатора может не выдержать силу тока с меньшим числом витков.

Где U1 и U2 – напряжение на первичной и вторичной обмотке, I 1 и I 2 – ток, протекающий в первичке и вторичке.

Как видите, с понижением числа витков и напряжения на вторичной обмотке сила тока в ней пропорционально возрастет. Как правило, запаса по сечению не хватает, поэтому после определения силы тока под нее подбирают новый проводник из данных таблицы:

Таблица: выбор сечения, в зависимости от протекающего тока

принцип работы, устройство, схема и замена

Величина электрического напряжения, вырабатываемого автомобильным генератором, не постоянна и зависит от количества оборотов коленчатого вала. Для того чтобы ее стабилизировать, предназначен специальный регулятор. О нем мы и поговорим в этой статье на примере автомобиля ВАЗ-2110.

Для чего нужен регулятор напряжения

Регулятор служит для поддержания напряжения в сети машины в заданных пределах, независимо от скорости вращения вала генератора, нагрузки, а также температуры воздуха. Кроме того, он обеспечивает стабильную зарядку автомобильного аккумулятора.

Схема подключения и принцип работы

Регулятор напряжения на большинстве автомобилей подключен к бортовой сети по нижеприведенной схеме.

Принцип работы регулятора напряжения (РН) такой же, как и у реле. Иными словами, он размыкает и замыкает электрическую цепь. Именно поэтому устройство еще называют реле-регулятором. Оно срабатывает при изменении заданной величины напряжения, поступающего с генератора.

Первые регуляторы имели электромагнитную конструкцию. Это были самые настоящие реле. Современные устройства изготавливаются на основе полупроводников. Они отличаются небольшими габаритами, а кроме того, работают намного точнее и эффективнее. Некоторые из них даже оснащены специальными сигнализаторами, которые позволяют водителю контролировать их работоспособность.

Регулятор напряжения ВАЗ-2110

РН «десятки» также имеет полупроводниковую конструкцию. Он интегрирован в генератор, что позволяет поддерживать необходимое напряжение непосредственно на выходе устройства.

Стоковый регулятор «десятки» выпускается под каталожным номером 1702.3702. Он может быть также использован в генераторах всех моделей «Самар».

На новых модификациях ВАЗ-2110 регулятор напряжения может иметь маркировку 1702.3702-01. Это новое поколение реле, которые изготавливаются по технологии MOSFET, позволяющей существенно снижать потери мощности на выходе. Кроме этого, эти устройства отличаются повышенной надежностью и устойчивостью к перегреву.

Технические характеристики РН ВАЗ-2110

Реле-регулятор напряжения генератора ВАЗ-2110 имеет следующие характеристики.

Признаки неисправности РН

В автомобилях ВАЗ-2110 регулятор напряжения ломается довольно редко, но если это случается, признаками его неисправности могут быть:

При поломке реле-регулятора напряжения ВАЗ-2110 возможно перегорание предохранителей, отвечающих за безопасность цепи питания панели приборов. Если лампы подсветки при включении зажигания не загорелись, существует вероятность того, что виновен в этом именно РН.

То же самое можно предположить, и когда стрелка вольтметра, показывающая уровень зарядки аккумулятора, отклоняется от своей привычной позиции, т. е. показывает больший или меньший вольтаж.

Именно этот симптом чаще всего проявляется, когда реле-регулятор напряжения генератора ВАЗ-2110 выходит из строя. И если во втором случае он может стать причиной только разряда АКБ, то в первом это грозит закипанием электролита и разрушением пластин аккумулятора.

Как проверить РН на ВАЗ-2110, не снимая его

Обнаружив хоть один из перечисленных признаков, не поленитесь проверить на вашем ВАЗ-2110 регулятор напряжения. Эта процедура не займет более 10 минут. Для этого потребуется вольтметр или мультиметр, включенный в его режиме, а также помощник. Порядок проверки следующий:

У ВАЗ-2110 регулятор напряжения должен выдавать 13,2-14,7 В. Это норма. Если показатели вольтметра отличаются от приведенных, диагностические мероприятия следует продолжить.

Проверка снятого регулятора напряжения

Чтобы убедиться, что вышел из строя именно РН, а не сам генератор, его следует проверить отдельно. Для этого его потребуется отсоединить от основного устройства. Порядок действий таков:

Для диагностики устройства потребуется блок питания с возможностью регулировки выходного напряжения, лампочка (12 В) с патроном и пара проводов. Алгоритм проверки следующий:

Замена РН

Процесс замены регулятора напряжения особой сложностью не отличается. Все, что вам необходимо сделать, – это приобрести новое устройство, проверить его вышеописанным способом и установить на генератор, прикрутив двумя винтами. И не забудьте подключить желтый провод!

Трехуровневый регулятор напряжения ВАЗ-2110

А теперь вернемся немного назад. Обнаружив неисправность РН и решив его заменить, не спешите покупать стоковое устройство. Ему существует неплохая альтернатива – трехуровневый регулятор. Чем он отличается от обычного? Он позволяет регулировать величину напряжения на выходе в зависимости от температуры воздуха, тем самым оптимизируя нагрузку на аккумуляторную батарею.

Переключение режимов осуществляется тумблером в таких диапазонах:

Трехуровневый регулятор напряжения ВАЗ-2110 состоит из двух частей: самого РН и щеткодержателя. Последний устанавливается непосредственно на генератор и связан с первым при помощи провода. Регулятор, оснащенный тумблером, крепится к кузову автомобиля в моторном отсеке в удобном месте. Установить РН можно самостоятельно, используя инструкцию, идущую с ним в комплекте.

Простейшее устройство с использованием адаптера

адаптер для прикуривателя

Теперь рассмотрим случай, когда в наличии нет ненужного блока питания, наш аккумулятор сел и его нужно зарядить.

У каждого хорошего хозяина или поклонника всяких электронных приборов, имеется адаптер для подзарядки автономной техники. Любой 12в адаптер, можно использовать для зарядки автомобильного аккумулятора.

Главным условием такой зарядки является не меньшее выдаваемое напряжение источником, чем у аккумулятора.

Ход выполнения работ:

КАК СДЕЛАТЬ РЕГУЛЯТОР НАПРЯЖЕНИЯ ДЛЯ ЗАРЯДНОГО УСТРОЙСТВА — Обзор схем зарядных устройств

Зарядное устройство представляет собой тиристорный регулятор мощности с фазоимпульсным управлением. Реле Р1 и Р2 любые на напряжение 9-12 В и контактами, рассчитанными на коммутируемый ток 1 А. Р3 на напряжение 9-12 В и ток коммутации 10 А, например РП-21-003.
Аккумулятор в автомобиле заряжается от электрического генератора. При желании и небольшом радиолюбительском опыте автомобильное зарядное устройство можно сделать своими руками. Зарядить аккумулятор можно даже с помощью одного мощного диода и обогревателя.

В Интернете есть технические решения, как сделать зарядное устройство для автомобильных аккумуляторов из блока питания компьютера. А просто взять компьютерный блок питания и слепо следовать инструкции по переделке его в зарядное устройство для автомобильного аккумулятора маловероятно приведет к положительному результату.

Если для повторении этой схемы зарядного устройства у Вас не достаточно радиотехнического опыта, то можно собрать более простую схему зарядного устройства, работающего по такому же принципу. В отличие от приведенной электрической схемы, в ней нет функции автоматического отключения при полной зарядке аккумулятора.

Схема простого устройства для зарядки аккумулятора на конденсаторах

Практически это законченный вариант зарядного устройства, можно подключить после диодного моста для зарядки аккумулятор и зарядить его, но надежность такой схемы зарядного устройства очень низкая. При правильном подключении реле срабатывает, контакты К3.1 замыкаются, и аккумулятор подключается к схеме зарядки. Ее достаточно включить в разрыв проводов, с помощью которых аккумулятор подключается к зарядному устройству. Благодаря наличию переключателя S3, при зарядке аккумулятора есть возможность контролировать не только величину тока зарядки, но и напряжение.

Если зарядное устройство не подключено к электросети, то вольтметр покажет напряжение аккумулятора, а когда идет зарядка аккумулятора, то напряжение зарядки. R17 шунтирует головку в режиме измерения тока, а R18 служит делителем при измерении напряжения.

Шкала вольтметра и амперметра зарядного устройства

Как только напряжение зарядки превысит 19 В, транзистор закроется, реле отпустит контакты К2.1 и подача напряжения на зарядное устройство полностью прекратится. Все детали зарядного устройства размещены в корпусе миллиамперметра В3-38, из которого удалено все его содержимое, кроме стрелочного прибора.

Печатная плата блока автоматики зарядного устройства

Силовой трансформатор ТН61-220 закреплен на четырех винтах М4 на алюминиевой пластине толщиной 2 мм, пластина в свою очередь прикреплена винтами М3 к нижним уголкам корпуса. Конденсаторы и реле подключены к остальной схеме зарядного устройства через разъем (на фото выше голубой), что облегчило доступ к другим элементам при монтаже.

Силовые диоды зарядного устройства закреплены с помощью двух прижимных планок к радиатору внутри корпуса. На фотографии вид зарядного устройства для аккумуляторов с правой стороны. Схема автоматического регулирования и защиты от неправильного подключения аккумулятора к зарядному устройству спаяна на печатной плате из фольгированного стеклотекстолита.

Проверка схемы отключения аккумулятора при полной его зарядке

Для его переключения использованы контакты К1.2 реле Р1. Когда идет зарядка основным током светодиод светит желтым светом, а при переключении в режим подзарядки аккумулятора – зеленым. Но все, же лучше подстраховаться и перед установкой в корпус, схему автоматического регулирования и защиты АЗУ проверить и настроить.

После монтажа всех деталей на печатную плату нужно подать от блока питания питающее напряжение величиной 12-15 В на общий провод (минус) и вывод 17 микросхемы DA1 (плюс). Описание принципа работы схемы решил начать с более простой части схемы, к которой не предъявляются строгие нормы по напряжению срабатывания.

В данной схеме операционный усилитель включен без обратной связи, в режиме компаратора – сравнения входных напряжений. Поэтому и величина напряжения на выводе 7 тоже будет соответственно изменятся. При подключения аккумулятора к ОЗУ напряжения на выводе 6 опять установится равным 6,75 В, а на выводе 7 будет меньше и схема начнет работать в штатном режиме. Для проверки работы схемы достаточно изменять напряжение на блоке питания от 12 до 20 В и подключив вольтметр вместо реле Р2 наблюдать его показания.

Провода для подключения АЗУ к клеммам аккумулятора и сети

Предложенная простая схема для зарядки аккумуляторов легко адаптируется для зарядки аккумуляторов на напряжение 6 В или 24 В. Достаточно заменить реле Р1 на соответствующее напряжение. Если аккумулятор имеет пробки для заливки кислоты, то все пробки нужно выкрутить, для того, чтобы образующиеся при зарядке в аккумуляторе газы могли свободно выходить. Если переключатель S3 находится в нижнем положении, то стрелка прибора на зарядном устройстве сразу покажет напряжение, которое выдает аккумулятор.

То есть, если аккумулятор имеет емкость 50 ампер часов и заряжен на половину, то в первый момент заряда можно установить ток 25 А и с каждой минутой его уменьшать, вплоть до нуля при полной зарядке. На таком принципе работают некоторые автоматические зарядные устройства, позволяющие всего за несколько часов полностью зарядить автомобильный аккумулятор.

Данный АМЗУ может использоваться на любых зарядных устройствах для зарядки 12 вольтовых #свинцово-кислотных #аккумуляторов. Схема содержит минимум простых доступных деталей, и легко воспроизводится самостоятельно в домашних условиях. Зарядное устройство способно заряжать аккумуляторы током до 10А, а так же может служить регулируемым источником питания для различных бытовых приборов.

Вот одна из схем, простого зарядного устройства для свинцово-кислотных аккумуляторов. Получилась практически идеальная схема зарядного устройства для аккумуляторов, не имеющая недостатков. Да и необходимость в таком зарядном устройстве не возникнет, если зарядить аккумулятор заблаговременно. Большинство простейших схем зарядных устройств построено по принципу регулятора напряжения с выходным узлом, собранным на тиристорах или мощных транзисторах.

Зарядка для АКБ из блока питания компьютера

Для зарядки любого аккумулятора хватит 5-6 ампер-часов, это является около 10% от емкости всей батареи. Произвести его, может, любой блок питания емкостью от 150 Вт.

Итак, рассмотрим 2 способа самостоятельного изготовления зарядного устройства из компьютерного блока питания.

Способ первый

Для изготовления нужны следующие детали:

Ход выполнения работ:

Источник
