Реле на массу авто
Использование реле Gruner в качестве выключателя массы.
Вот решил установить выключатель массы в уазик.
Реле Gruner покупал давно. Брал сразу два с прицелом на отключатель массы и на лебёдку. Но как всегда сразу сделать не было времени. Видно сейчас пришло время для этой доработки.
Подключал по такой схеме:

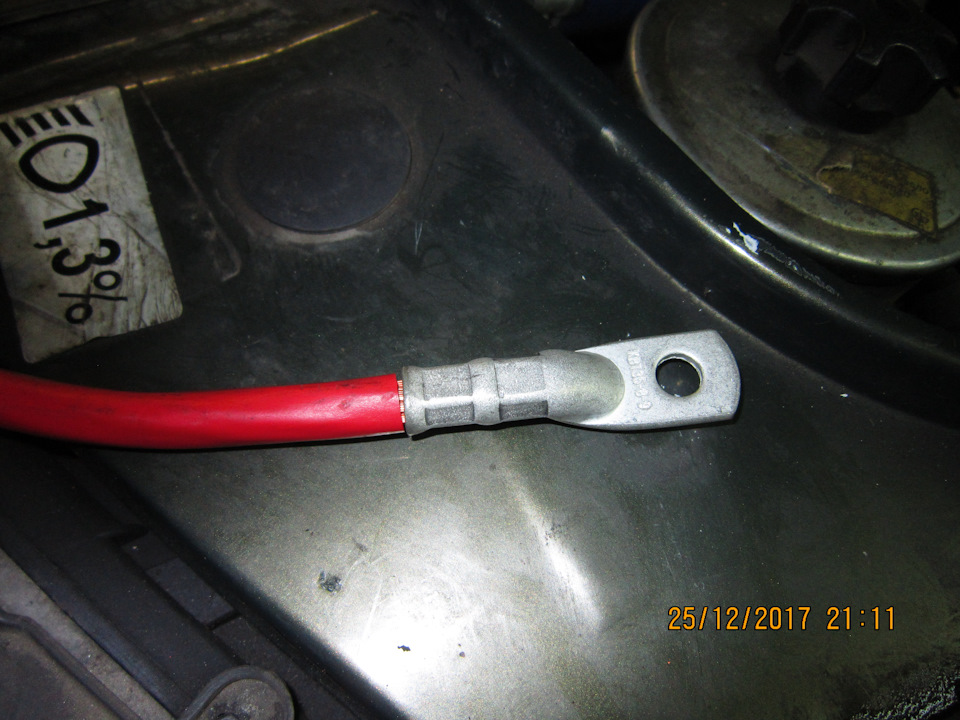

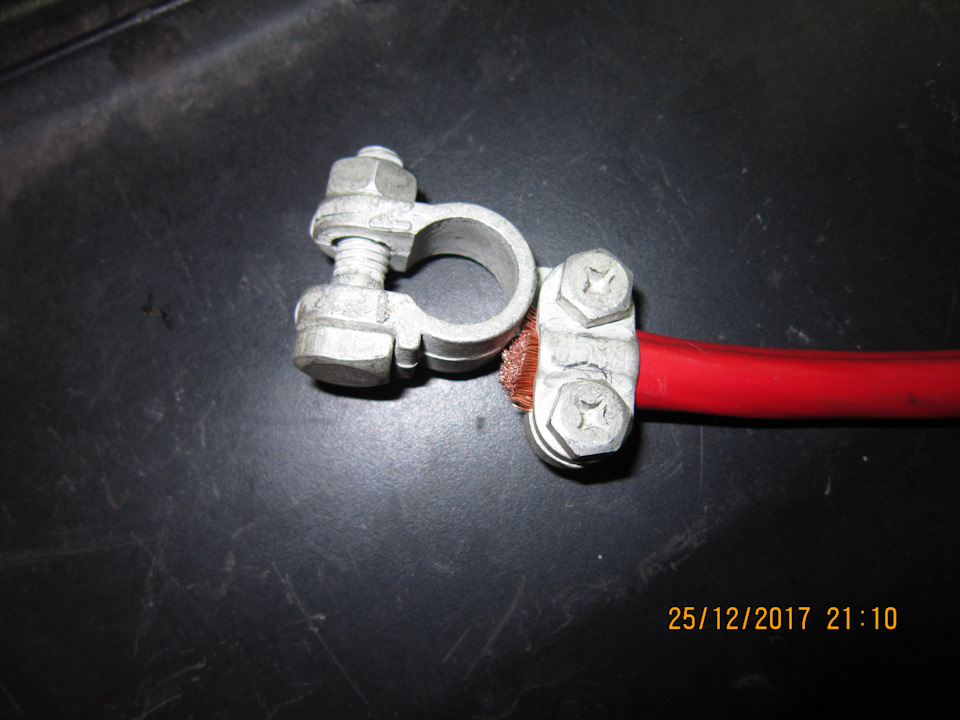

Для подключения по новой схеме пришлось поменять провод на блок двигателя.

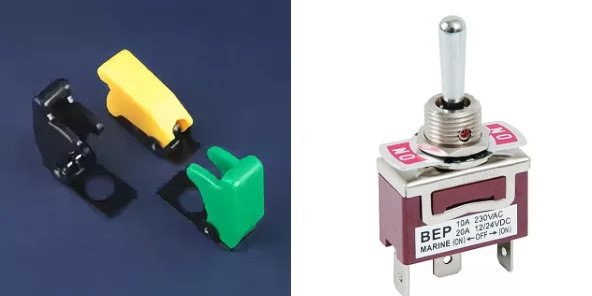

Для управлением реле использовал кнопку без фиксации (on)-off-(on), чтобы случайно не нажать поставил крышку. Но её пришлось немного доработать. Просверлил пластик в том месте куда упирается клавиша переключателя.

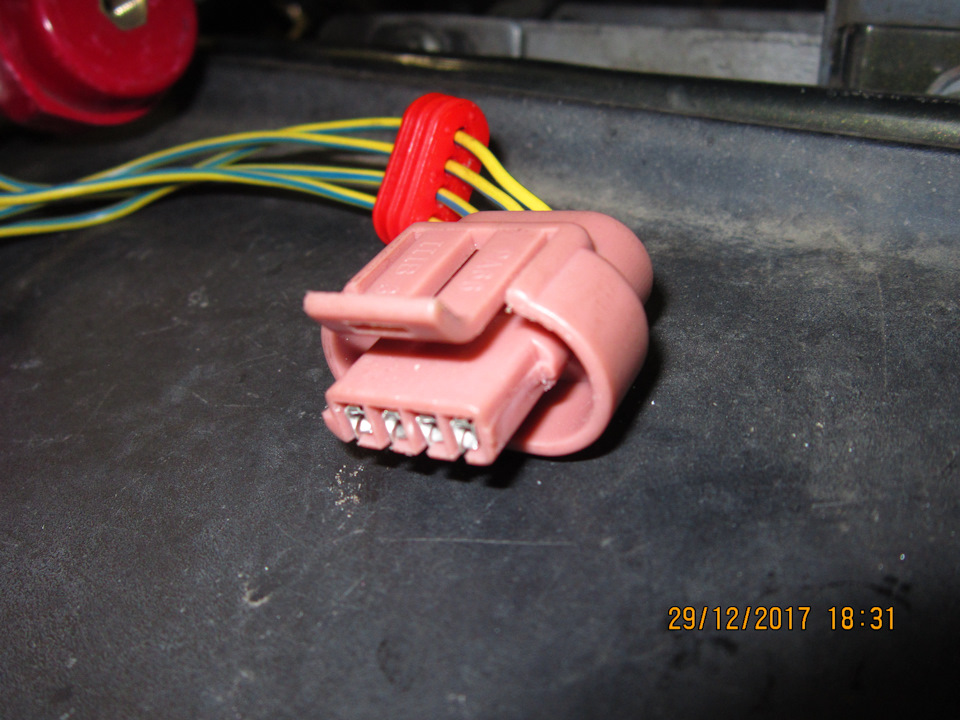

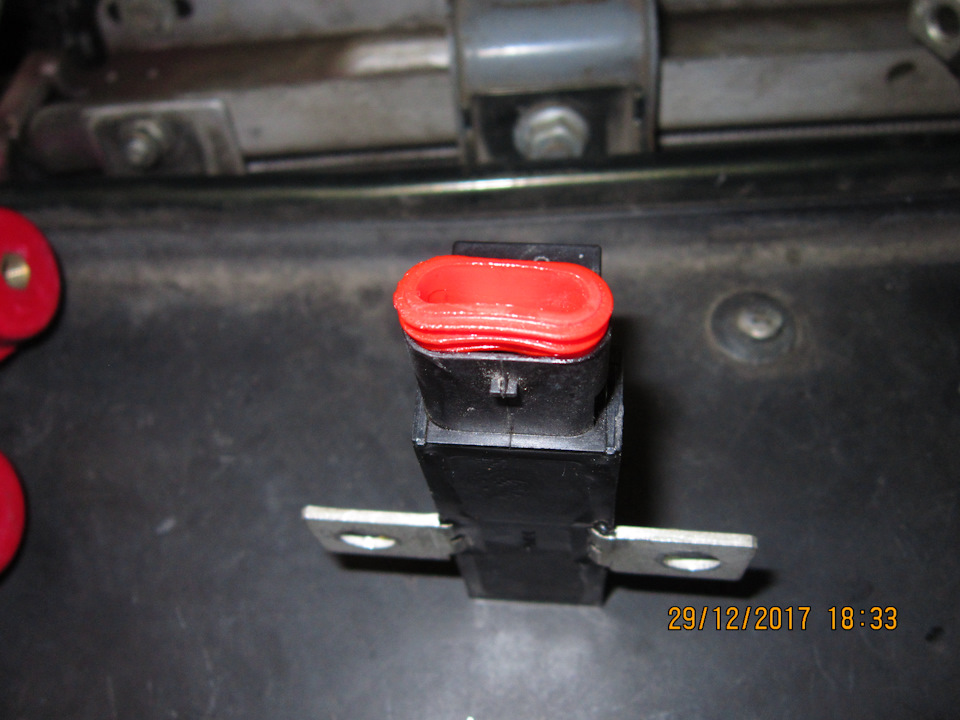

Разъём использовал от модуля зажигания ВАЗ 2108-09

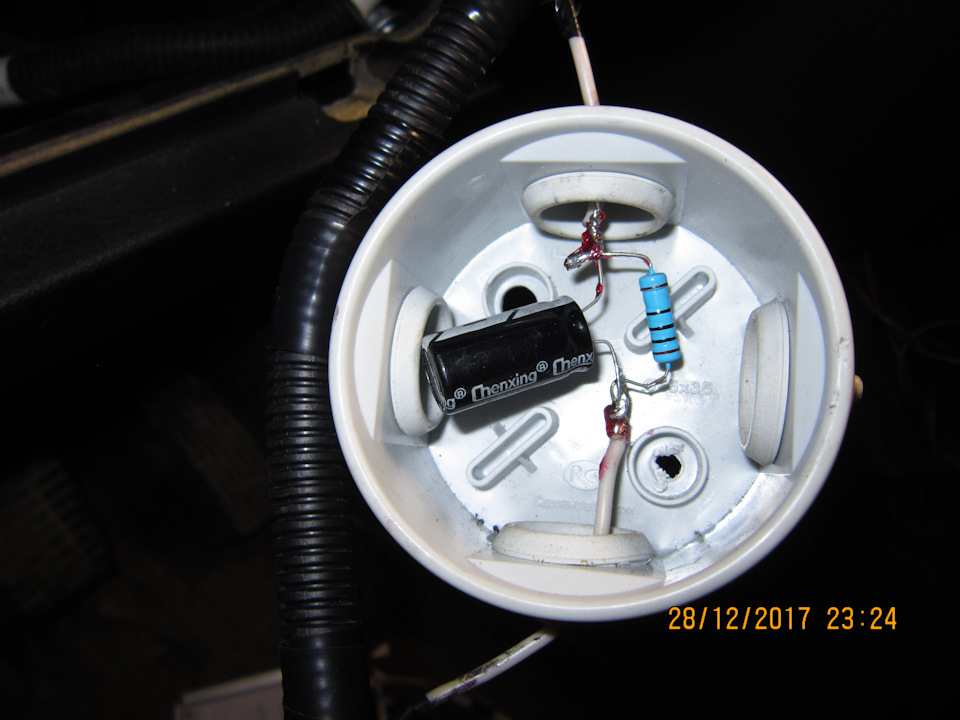

Реле срабатывает при кратковременной падачи на него напряжения. И выходит из строя при длительном. Чтобы защитить его. (А стоит оно сейчас не гуманных денег. Я брал раньше в два раза дешевле.) Нужно установить конденсатор и резистор (для меня эти слова сродни ругательству), их покупал на китайском сайте.

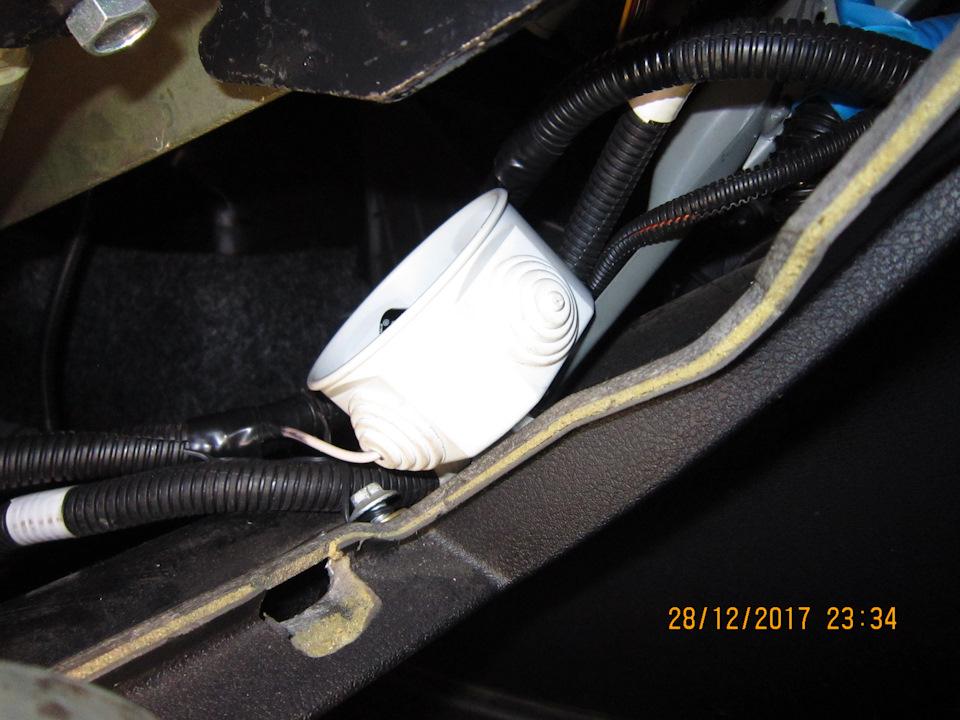

Это соединение убрал в распределительную коробки и спрятал в районе рулевой колонке.

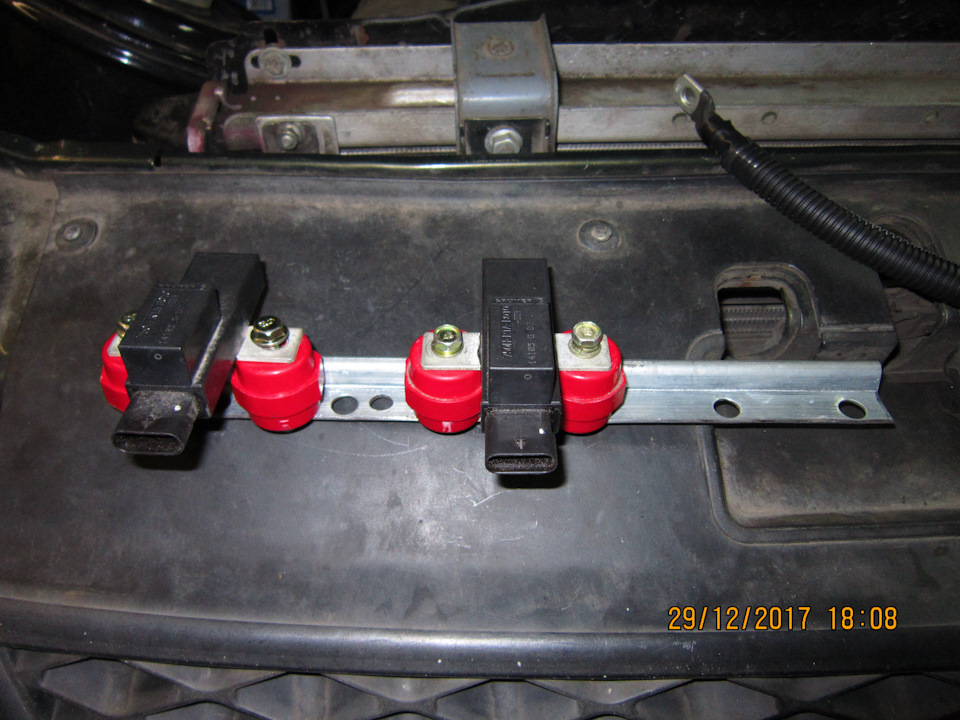

Само реле установил на металлическую полосу.

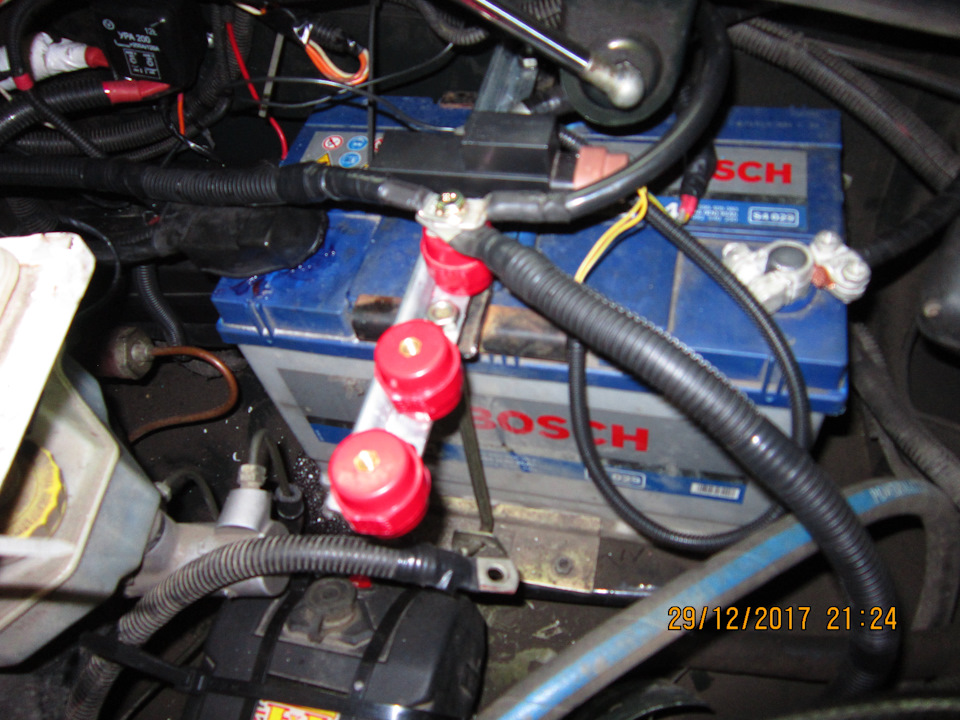

Сверху аккумулятора, закрепив на штатные крепления АКБ. Кстати одно крепление, которое со стороны крыла я потерял. Изготовил новое из болта, просто согнув его с одной стороны крючком.

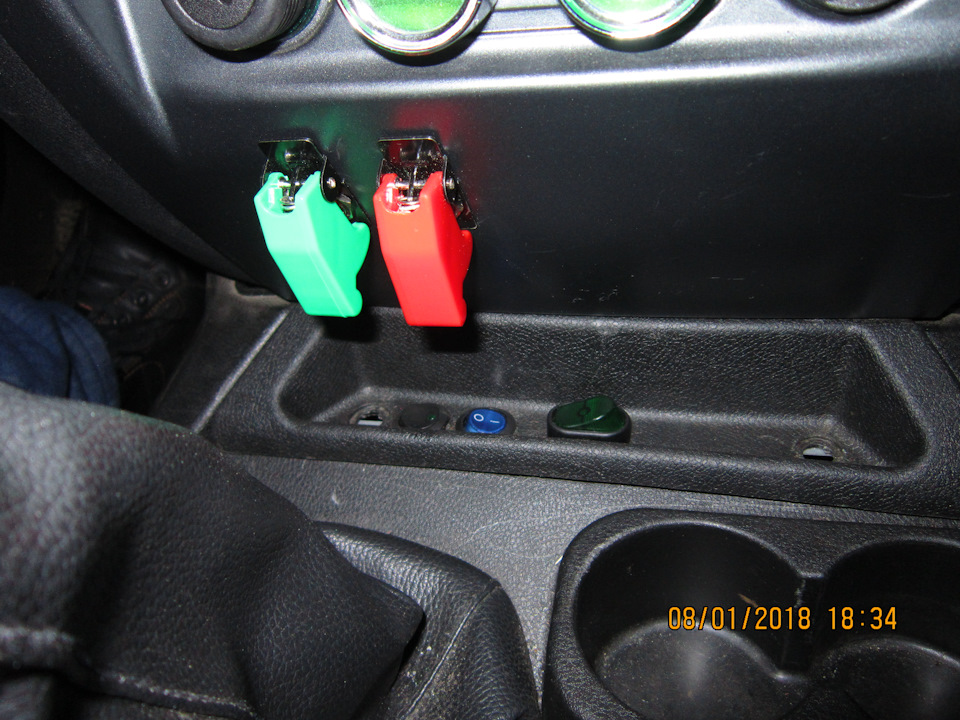

Вот выглядят кнопки в салоне.
При нажатии на переключатель снизу-вверх происходит отключение массы. Так сделал специально для более быстрого отключения. а вот включить уже не так просто, приходится подлазить двумя пальцами под крышку переключателя и давить сверху-вниз. Для этого требуется определённая сноровка.
УАЗ Patriot 2012, двигатель бензиновый 2.7 л., 127 л. с., полный привод, механическая коробка передач — электроника
Машины в продаже
Комментарии 18
а зачем два реле один для минуса бортовой сети, другой для плюса лебеды? а почему нельзя было сразу сделать размыкатель минуса на бортовую и на лебеду через одно реле? к примеру поставил в гараж на длительное хранение, отключил массу через выключатель.
или в случае с лебедой, залип соленоид, отключил всё через массу.
Второй вопрос, у тебя минус размыкает на второй акб. Чем занимается у тебя второй акб? стартером только крутит? (+) второго акб проброшен на стартер, а перемычка (-) на первый акб через это реле? если отключить массу, второй акб при этом останется без заряда же от первого
Два реле поставил для удобства и для того, чтобы при залипания саленоида не пришлось глушить машину. Второй акб у меня стоит для питания автономки, другие потребители к нему не подключены. (+) второго идёт не на стартер, а на реле «ура 200». Второй акб и не должен заряжаться от первого. Он заряжается от генератора, реле «ура 200» перекидывать зарядку на второй, после достижения на первом акб, точно не помню, около 13 вольт при работающем двигателе. Стартер крутит первый акб.
Заводил провода в салон? Или он под капотом стоит?
справа его видно, провода только для кнопки в салон вывел,
Тоже отличный вариант. Я считаю, главное чтобы он работал, а какой это уже вопрос выбора. Вы выбрали такой, я другой, и это замечательно! Потому что если бы не было выбора и все делали по одному шаблону, было бы скучно. Неправда ли?
Конденсатор практически без запаса по напряжению.
Возможно вы правы. Делал как указал продавец этих реле. Просто для меня эти транзисторы, резисторы и т.д. и т.п., в общем вся электрика и электроника тёмный лес. Тогда посоветуйте, что надо, желательно с сылками.
Да такой же конденсатор, только не на 16, а на 25-35 вольт. Вы же в Москве живете, в любом магазине, не надо его из Китая заказывать)) Вы территориально где?
Я живу на севере Москвы. Рядом магазинов торгующих данными изделиями не знаю. Мне проще из Китая заказать))) Все равно теже магазины заказывают от туда. А наши наверно такую мелочь не производят.
Не) Тратить на такую мелочь два часа на дорогу, да плюс там ходить искать. Не хочу. Я ленивый, мне проще нажать пару клавиш, подождать несколько недель и дойти до почты, которая находится в одной минуте ходьбы от меня.
Не) Тратить на такую мелочь два часа на дорогу, да плюс там ходить искать. Не хочу. Я ленивый, мне проще нажать пару клавиш, подождать несколько недель и дойти до почты, которая находится в одной минуте ходьбы от меня.
Про радиорынок в Тушино ничего не знаю. Где он там? Всё равно ради этой детальки не поеду) Просто для общего развития.
Так включаться выключатель должен при опускании на него крышки
Абсолютно согласен. Но как всегда есть одно но, эти крышки расчитанны на переключать двухпозиционный on-off с фиксированными крайними положениями. В нашем же случае переключатель трёх позиционный без фиксации в крайних положениях и флажок у него зафиксирован в центральном положении. В таком случае при закрытии крышки, она будет давить на флажок переключателя, при этом контакты внутри кнопки замкнутся и будет постоянно подаваться напряжение на реле, что приведёт к выходу его из строя. Чтобы этого не происходило я доработал крышку (просверлил выемку под флажок переключателя в крышке с внутренней стороны). Попозже постараюсь добавить фото, как это выглядит. Теперь крышка при закрытии не касается флажка переключателя. Был ещё выход немного подрезать сам флажок переключателя, но мы не ищем лёгких путей.
Подключение кнопки для дистанционного выключателя массы
28-05-2016 Выключатель массы (покупка)
По тихой грусти осуществляю свои замыслы.
Как-то с другом, с Гошей-Уазиком, поехали в магазин за запчастями к его авто. Пока он покупал их, я осматривал витрины. И тут совсем неожиданно для себя наткнулся на дистанционный выключатель массы. Давно хотел себе такую штуку. Но тогда я её не купил.
Прошло несколько месяцев, я всё взвешивал и обдумывал. И всё же решился на покупку, поэтому поехал в магазин, в котором мы были и купил сей девайс.
Устанавливать буду позже, и соответственно отдельно об этом напишу.
06-07-2016 Подключение кнопки для дистанционного выключателя массы
Всем привет! Дабы не плодить коротенькие посты об одном и том же, напишу все в одном. Так будет удобнее мне писать, вам читать и всё будет собрано в одном месте.
Поэтому продолжаем…
Девайс был куплен, но не установлен. Время от времени я его доставал из ЗИПа, открывал капот примерял то тут, то там, садился в салон и примерял ещё и внутри. Никак не мог найти место, куда бы его установить. И вот при очередной такой примерке я разглядел, на мой взгляд, очень удачное место его размещения. ВОТ ОНО!
Приложил, отметил и просверлил отверстия. Прикрутил устройство и глаз не мог оторвать))) Красота, да и только.
Далее приступил к установке кнопки включения и выключения. Прочитал одну статью на драйве, в которой владелец рассказывал, что поставил кнопку от ВАЗ 2112 (открывания багажника) и очень доволен. Она коммутирует включение и выключение выключателя массы без какого-либо дополнительного реле. Мол кнопка рассчитана на ток в 6А и работает хорошо. Повёлся.
Место для кнопки определил быстро и начал её инсталляцию. Откручиваем, сверлим, устанавливаем. Процесс не хитрый и описывать его смысла нет. Справиться с этим любой.
В итоге получаем то, что получаем и начинаем протягивать провода.
03-08-2016 Подключение дистанционного выключателя массы
Старые провода, которые идут на аккумулятор решил выкинуть. Их состояние меня угнетало с момента покупки авто. Следом за ними отправились и клеммы аккумулятора. Их состояние было ещё хуже. Специально для этого я купил новые клеммы. На работе взял кабель соответствующего сечения и началось…
Отмеряем, отрезаем, снимаем изоляцию, обжимаем наконечники и усаживаем всё в термоусадку. И так до тех пор, пока не получится законченное изделие.
Когда с силовыми проводами было покончено, приступаем к проводам управления. Поскольку выключатель дистанционный, соответственно дистанцию от него до кнопки надо покрыть проводом.
И повторяем те же самые упражнения, что описаны выше.
Дотягиваем провода управления до кнопки, подцепляем предохранитель согласно нижеприведённой схемы и заводим всё на кнопку.
Пробуем, что получилось. Жмём на кнопку, приятный щелчок и электричество растеклось по проводам. Щёлкаем ещё раз и тишина: ни лампочка не моргнёт, ни реле не щёлкнет.
Ездим и наслаждаемся)))
03-09-2016 Установка реле для выключателя массы
Прошёл ровно месяц, после подключения кнопки. Ездил я и тестировал эту конструкцию, включая и выключая массу по каждому поводу и без повода. В результате дистанционное включение с каждым разом становилось всё более затруднительнее, приходилось щёлкать кнопкой по 7-10 раз. В итоге, через месяц, в одно прекрасное утро я его включить не смог. Пришлось открывать капот и включать вручную.
После такого я решил переделать схему. Купил новую кнопку, реле и пересобрал всё согласно схемы приведённой ниже.
Пришлось повозиться, заменить некоторые провода и прокинуть их вновь. Всё завёл на кнопку, оставив предохранитель в цепи, как и раньше. Пробуем… Работает, кнопка включает и выключает массу. Будем тестировать работу данной схемы дальше, уже с учётом опыта первой схемы.
Добавлено 17.11.2016 года
Итак, на дворе ноябрь месяц. После установки реле прошло чуть более 2-ух месяцев. Кнопкой щёлкаю постоянно. Пока схема работает на «УРА» и сказать ничего плохого я не могу. Что будет дальше посмотрим. Буду добавлять результаты работы, а пока мне всё нравится. На данный момент я могу сделать следующий вывод: если вам надо размыкать массу дистанционно только в экстренных каких-то случаях, а в остальное время вы её включили и не трогаете больше, то можете смело собирать первую схему (без реле) и пользоваться. Если вы планируете часто пользоваться услугой включения и выключения массы, то вам лучше использовать вторую схему (с реле).
На этом пока всё)
Обесточить борт: зачем нужен выключатель массы и можно ли его поставить на современное авто
Дисклеймер. Автор отнюдь не является ретроградом и не пытается «приделать клавиатуру печатной машинки к планшету». Однако решения прежних десятилетий, оказывается, в определённых условиях вполне имеют право на жизнь.
Электрооборудование современных автомобилей насыщено различными «умными» блоками, на которые возложены десятки функций комфорта и безопасности. Однако кое в чем электрика нынешних машин недалеко ушла от автомобилей полувековой давности – к примеру, напряжение в бортсети по-прежнему составляет 12 Вольт, «хранительницей жизни» во многих случаях остаётся свинцово-кислотная батарея (не так давно мы объясняли, почему их не меняют ли литий-ионные), «минус» располагается на корпусе, а проблема утечек тока со значительным увеличением количества потребителей стала еще более актуальной. И сегодня мы будем выяснять, что такое выключатель «массы», нужен ли он вообще в современном автомобиле и в каких случаях его использование допустимо и даже желательно.
Немного истории
Еще в середине прошлого века своеобразным стандартом автомобильного электрооборудования стала однопроводная схема, при которой вторую часть цепи составлял кузов и соединенные с ним агрегаты (например, двигатель). При этом с кузовом напрямую соединялась минусовая клемма АКБ – без учета автомобилей вроде ГАЗ М-21 первых выпусков, где на корпусе был «плюс», а не «минус».
Электрооборудование тех лет было не очень совершенным: напряжение в бортсети откровенно «гуляло», что приводило к пере- или недозаряду аккумулятора, а нарушение целостности изоляции вызывало заметные утечки тока. И чем старше был автомобиль и в более сложных условиях эксплуатировался, тем более явно выраженными становились эти процессы. Именно по этой причине многие шофёры предпочитали при любой мало-мальски длительной стоянке «отключать массу».
Не мудрствуя лукаво, делали они это простым способом – отсоединением клеммы. Ведь быстрый разряд АКБ был не самой большой проблемой – из-за поврежденной изоляции проводка могла просто «коротнуть» – а там и до возгорания недалеко. Такие случаи в шестидесятые годы были не редкостью, поэтому «под напряжением» машину надолго старались не оставлять. Вдобавок и сами батареи были не слишком «продвинутыми», поэтому не редкостью было и такое явление, как саморазряд аккумулятора – особенно если он уже прослужил 2-3 года. Усугублять ситуацию дополнительным разрядом означало гарантированно вывести АКБ из строя уже через пару лет.
Уже в то время в профильных изданиях вроде «досаафовского» журнала «За Рулём» можно было встретить описание такого устройства, как выключатель (или размыкатель, как тогда говорили) массы – к примеру, ВК-318, который в середине шестидесятых выпускал Старооскольский завод АТА.
Уже в 1967 году в «За Рулем» достаточно обстоятельно разобрались с темой, хоть и с оговорками, но не потерявшей актуальности и в наше время!
Он выполнял сразу несколько функций, ведь кроме сохранности батареи и «противопожарности», обесточивание бортсети позволяло относить выключатель к противоугонным устройствам. Конечно, опытный злоумышленник мог легко найти выключатель в капоте или вычислить по проводам его скрытую установку, но на всё требовалось время.
Впоследствии советская промышленность освоила производство нескольких разновидностей механических выключателей. Так, в восьмидесятые годы Киевский завод «Геофизприбор» выпускал выключатель ВМ-4 стоимостью 4 руб. 50 коп., в котором коммутация осуществлялась с помощью пластикового ключа флажкового типа. Такие выключатели выпускались десятками тысяч штук в год, и их можно было встретить под капотом многих Жигулей и Москвичей – устанавливали их, разумеется, сами владельцы, купив изделие в автомагазине.
Существовали и более продвинутые варианты электромагнитных выключателей с дистанционным управлением, где тумблер располагался в салоне и мог устанавливаться в любое удобное (и незаметное) место.
Подобные выключатели являются штатным оборудованием многих российских автобусов и грузовиков
Однако выключатель с реле потреблял ток, поэтому надолго оставлять машину на стоянке с включенной «массой» было нежелательно, в то время как простой механический выключатель с точки зрения энергопотребления был абсолютно пассивным.
К слову, на военной технике (в том числе и на легковых автомобилях вроде ГАЗ-69 и УАЗах) выключатель массы ВК-318Б был стандартным оборудованием, которое по требованию заказчика устанавливали еще на заводе.
Как это работает
Принцип действия любого выключателя прост и очевиден независимо от того, каким способом реализована коммутация. Он устанавливается в разрыв между минусовой клеммой аккумулятора и «массой» (или массами – например, кузова, силового агрегата и потребителей, подключенных к АКБ напрямую).
Коммутация на минусовой клемме Лады Самары: масса кузова (2), основной (силовой) минус (1) и прямой минусовый провод нештатной аудосистемы (3)
При нажатии на кнопку (включении тумблера, повороте флажкового ключа и т. д.) образуется обычная электрическая цепь – то есть, сам выключатель в этот момент бездействует и ток проходит напрямую. При выключении происходит размыкание контактов или разрыв цепи – соответственно, обесточивается и вся бортовая сеть автомобиля.
Почему же обесточивают именно «массу», то есть минусовую клемму? По соображениям безопасности – ведь в отличие от «плюса» она не находится под потенциалом. Иными словами, замыкание «массы на массу» ни к чему не приведёт, а вот «подвешенный» в воздухе плюс опасен тем, что при контакте с «минусом» произойдет короткое замыкание или даже пожар.
Невзирая на простоту конструкции и непритязательность внешнего вида, советские выключатели были достаточно надёжными. Пример из жизни: уже упомянутый выключатель ВМ-4 был установлен на Жигули тринадцатой модели в 1984 году, после чего успешно эксплуатировался вместе с машиной до 1995-го, когда был снят и переставлен на другой автомобиль (ВАЗ-2108), где и прослужил до 2007 года, а затем был продан вместе с «восьмеркой».
В наше время в продаже можно встретить «два в одном» – то есть выключатель массы, который при этом одновременно является и минусовой клеммой!
Клемма-выключатель (второе фото) устанавливается на место штатной, не требуя никаких вмешательств в проводку
При всей необычности концепции работает он по тому же принципу, что и любой механический выключатель, только для размыкания цепи нужно не нажимать кнопку или тумблер, а вращать против часовой стрелки специальный барашек, расположенный прямо на клемме. При этом резьбовая часть «барашка» разжимает две пластины, из-за чего контакт пропадает и цепь обесточивается.
Нужен или нет?
Не будем забывать, что мы живём в ХХI веке. Прошло уже два десятилетия, как из-под капота всех новых автомобилей, включая отечественные, исчез такой рудимент, как карбюратор в системе питания, который как раз и позволял безболезненное отключение массы. Ведь после того как вопросами искро- и смесеобразования стал заведовать электронный блок с микропроцессором, отключение АКБ хоть и осталось допустимым в «аварийных» случаях (например, для замены батареи), но стало крайне нежелательным. Ведь блоки с микросхемами и очень малыми рабочими токами очень чувствительны к броскам и перепадам напряжения, поэтому каждое такое «нештатное» отключение теоретически чревато выходом ЭБУ из строя. Вдобавок «обнуление» питания приводит к тому, что из перезаписываемой памяти блока стирается «адаптированная программа», а для записи новой требуется некоторое время. Поэтому в первые километры ЭБУ будет работать по «усредненной» программе, записанной в постоянную память. Именно поэтому подавляющее большинство производителей не рекомендует отключать питание батареи «просто так». Да и многие охранные сигнализации этого не любят, воспринимая падение напряжение как попытку взлома или угона автомобиля.
Для борьбы с утечками тока автопроизводители давно придумали своё решение – специальные электронные блоки (ВСМ), благодаря которым через некоторое время после отсутствия активности в бортсети штатная электроника просто «засыпает», а потребление энергии на борту становится минимальным. Чтобы машина «проснулась», нужно как минимум открыть дверь, а во многих случаях потребуется и ключ зажигания, без которого «музыка» и другие функции после длительной стоянки не заработают.
Однако мы как-то разбирались, что утечки тока на борту – не такое уж экзотичное явление, которое грозит как минимум разрядом аккумулятора в неподходящий момент. Ну а несколько глубоких «посадок» АКБ могут привести к заметному падению её фактической ёмкости, что чревато снижением срока службы аккумулятора в 2-3 раза. Особенно боятся этого кальциевые батареи (Са-Са), которые чувствительны к отклонениям напряжения в бортсети, а его падение на клеммах АКБ до 7-8В практически гарантированно приводит к клинической смерти аккумулятора.
На автомобилях с насыщенной сервисной электроникой постоянное потребление может достигать 70-100 мА, поэтому многие производители даже ставят специальный дополнительный аккумулятор малой ёмкости, а основную батарею используют в качестве стартерной. Но и на относительно простых машинах с минимум «наворотов» потребители могут «съедать» до 50 мА (обычно – 30-40 мА).
Такая цифра на дисплее мультиметра должна не пугать, а радовать!
И это не только (и не столько) ЭБУ, а дополнительные нештатные устройства – например, магнитола, сигнализация, навигатор, антирадар и т.д. Не секрет, что многие установщики пренебрегают рекомендациями производителей головных устройств и подключают оба их плюса напрямую, чтобы магнитола работала и без ключа зажигания. Однако потребление энергии при такой коммутации увеличивается на порядок, ведь производитель не зря предусмотрел дополнительный «плюс» для режима standby, при котором магнитола сохраняет в памяти настройки часов, тембров, эквалайзера и т. д., но при этом потребляет минимум энергии.
Есть и более прозаичная причина, по которой в бортсети может появиться «лев», пожирающий АКБ. Например, из-за сгнившей проводки или неисправности блока он «не уходит в спячку», а бодрствование электроники обойдется владельцу дорого во всех смыслах. Происходить это может, к примеру, из-за окислившихся дверных ручек бесключевого доступа, залитого водой одного из многочисленных блоков в салоне из-за нечищеных стоков и по многим другим причинам, приводящим к некорректной работе электроники. Это особенно характерно для «навороченных», но старых автомобилей вроде Mercedes S-класса (W220) или «авоськи» (Audi A8) того же периода. «Любят» своих владельцев и Туареги первых лет выпуска, да и многие другие совершеннолетние машины с развитой бортовой сетью. Теоретически опытный электрик может устранить такую неисправность, но замена блока или реставрация проводки нередко может вылиться в сумму, сравнимую со стоимостью самого автомобиля!
Для выхода из сложившейся ситуации многие «счастливые» обладатели подобного «некропремиума» поступают точно так же, как их отцы и деды со своими москвичами и «двадцать первыми» Волгами – снимают клемму АКБ.
Однако даже если откинуть негативные факторы, связанные с обнулением памяти в ЭБУ и остальных блоках, подобное отключение приводит к неизбежному расшатыванию клемм автомобиля и выводов батареи. А ведь на многих современных машинах клеммы выполнены не из латуни или свинца, а просто отштампованы из довольно тонкого металла.
Такую клемму нельзя постоянно снимать и ставить
После десятка-другого таких манипуляций клеммы деформируются и принимают довольно жалкий вид. Хуже другое: деформированная клемма не обеспечивает надёжного контакта, а значит, в этом месте возникает переходное сопротивление. По этой причине в случае, если возникает регулярная необходимость в обесточивании бортсети, нужно приобрести и установить выключатель массы. Кстати, необходимость в нём может возникнуть не только из-за технической неисправности или нештатных потребителей – к примеру, машина выходного дня эксплуатируется крайне нерегулярно или только в определённый сезон. Или просто батарея старая и её фактическая ёмкость куда меньше номинальной. Во всех этих случаях выключение массы позволит убрать такой фактор, как разряд батареи бортовыми потребителями. А вот внутреннего саморазряда батареи не стоит бояться – если она чистая, исправная и заряженная, то может храниться без внимания со стороны владельца до 6 месяцев.
Рекомендации по установке
Как говорит мэр Киева Виталий Кличко, перед тем, как установить выключатель массы, его нужно купить. Существует несколько вариантов – от «трушных» советских изделий, встречающихся в интернет-магазинах и онлайн торговых площадках как в виде «бэу», так и в состоянии «как вчера из магазина», до более современных конструкций, включая упоминавшиеся выше электромагнитные выключатели или клемму-размыкатель.
Нужно помнить, что любое вмешательство в бортовую сеть само по себе плохо, а здесь речь идёт о силовой цепи, где постоянно проходят большие токи – десятки, а то и сотни ампер. Отсюда и очень высокие требования к монтажу проводки и качеству самого выключателя. Необходимо также учитывать, что далеко не в каждом автомобиле в непосредственной близости от АКБ найдётся достаточно места, чтобы разместить размыкатель – особенно, если речь идёт о советских изделиях вроде ВМ-4. А тянуть проводку куда-то на моторный щит означает оставить незащищенным определённый её участок, что не очень хорошо.
И в любом случае нештатная проводка связана с самодельной заделкой клеммных наконечников и обжимом проводов. Для этого нужны не только навыки, но и специальное оборудование (к примеру, гидравлические клещи), которое есть далеко не у каждого электрика. Словом, с электрооборудованием и проводами шутки плохи, а некачественная установка может привести не только к пропаданию контакта, но и к короткому замыканию и даже возгоранию проводки. В связи с этим «клемма-выключатель» выглядит особенно привлекательной, ведь она просто надевается вместо штатной на минусовый вывод батареи, а уже к её коническому выводу на торце подсоединяется заводская клемма автомобиля. Единственный вопрос – качество материалов.
В случае, если к выводам батареи подходит несколько минусов, придется разрывать их все. Однако между выключателем и АКБ должен быть всего один минусовой провод, который и будет разрываться при нажатии на кнопку. А все остальные минусы нужно коммутировать уже после выключателя, а не подсоединять их к аккумулятору напрямую.
Ну и перед тем, как устанавливать «массу» на относительно современный автомобиль с ЭБУ, нужно еще раз тщательно взвесить все «за» и «против», прикинув, стоит ли овчинка выделки. Может, проще ездить почаще или просто починить электрооборудование?
А вот на старых карбюраторных автомобилях, использующихся от случая к случаю не в качестве утилитарных транспортных средств, а, что называется, для души, выключатель массы уместен, допустим и даже желателен.
