Ремонт генератора ПРАМО 120А
Всем привет! Хочу поделиться опытом самостоятельного ремонта генератора.
Кратко предпосылки к ремонту: за непродолжительное время умерло несколько реле регуляторов, как следствие зарядка либо пропадала полностью либо вела себя нестабильно. Учитывая, преимущественно внедорожное использование авто, причину быстрого выхода из строя регуляторов видел во влаге, грязи и низком качестве отечественных ЗЧ.
В очередном трофи, зарядка пропала за 170км от дома посреди тайги. Оперативная замена регулятора не решила проблему. Других зч для реанимации гены с собой не было.
Пришлось ехать на аккумуляторе. Мой 95амперный сдох через пару километров. Видимо был изрядно посажен лебедкой. Поменялись аккумами с товарищем на почти новый 65амперный. На котором в итоге я проехал по болотам и тайге (60км) и асфальту (110км) почти до дома.
И так разобрав генератор, первым делом проверил диодный мост. К моему удивлению он оказался абсолютно исправным.
Далее прозвонил обмотку статора- также исправна. А вот с прозвонкой ротора случилось оказия- во всех положениях показывало кз причем видимых повреждения видно не было. Запаха гари тоже. Я предположил межвитковое замыкание и решил купить новый ротор на замену. Его каталожный номер 5122.3771.200-30
Найти ротор в Кемерово мне не удалось. Цена в интернете от 2800р. Новый 120А генератор от 6170р.
Обзвон мастерских по ремонту генераторов тоже не принес результата. Ротор ремонтировать отказывались.
Но как говориться «голь на выдумки хитра». Решил снять подшипник и нижню крышку. По совету одноклубника решил проверить проводку от контакных колец. И сняв подшипник с вала, под пластиковой защитной крышкой увидел прогоревший и замкнувший на массу контакт.
Далее из силовой проводки домашнего освещения 1,5мм однож медного провода сделал вставыш. Дополнительно заизолировал проводку силиконовой трубкой.
Ремонт генератора
Что меня не устраивало, банально после последней гонки я возвращался и обратил внимание что на холостых нет зарядки, поддаешь газу она появляется медленно и потом медленно падает, было принято решение разобрать и посмотреть что к чему.
снимаем генератор

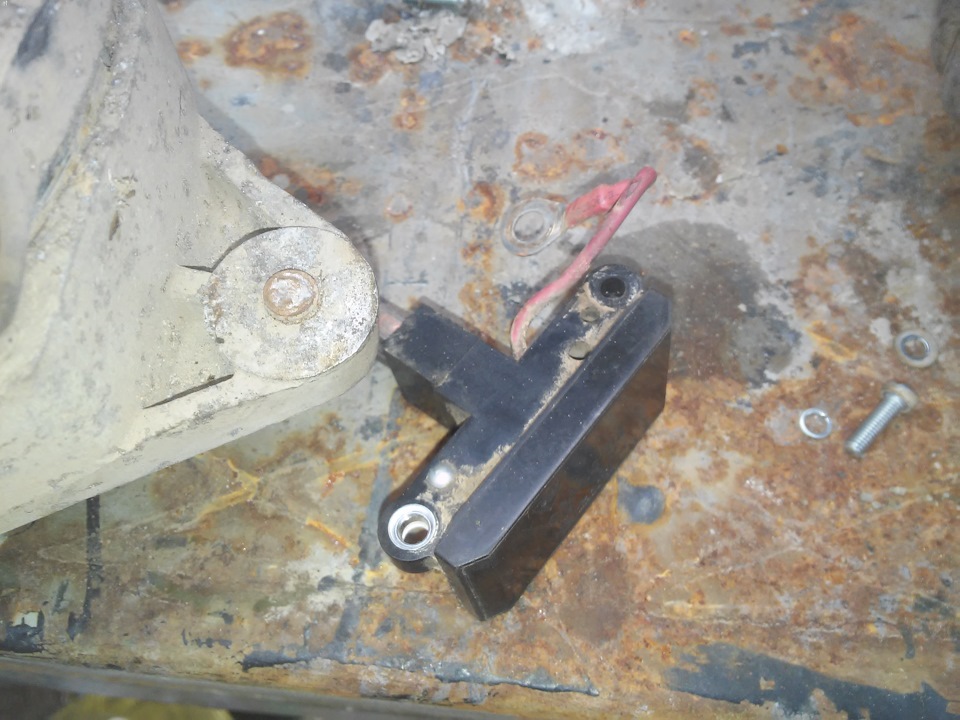

износ есть снимаем щетки

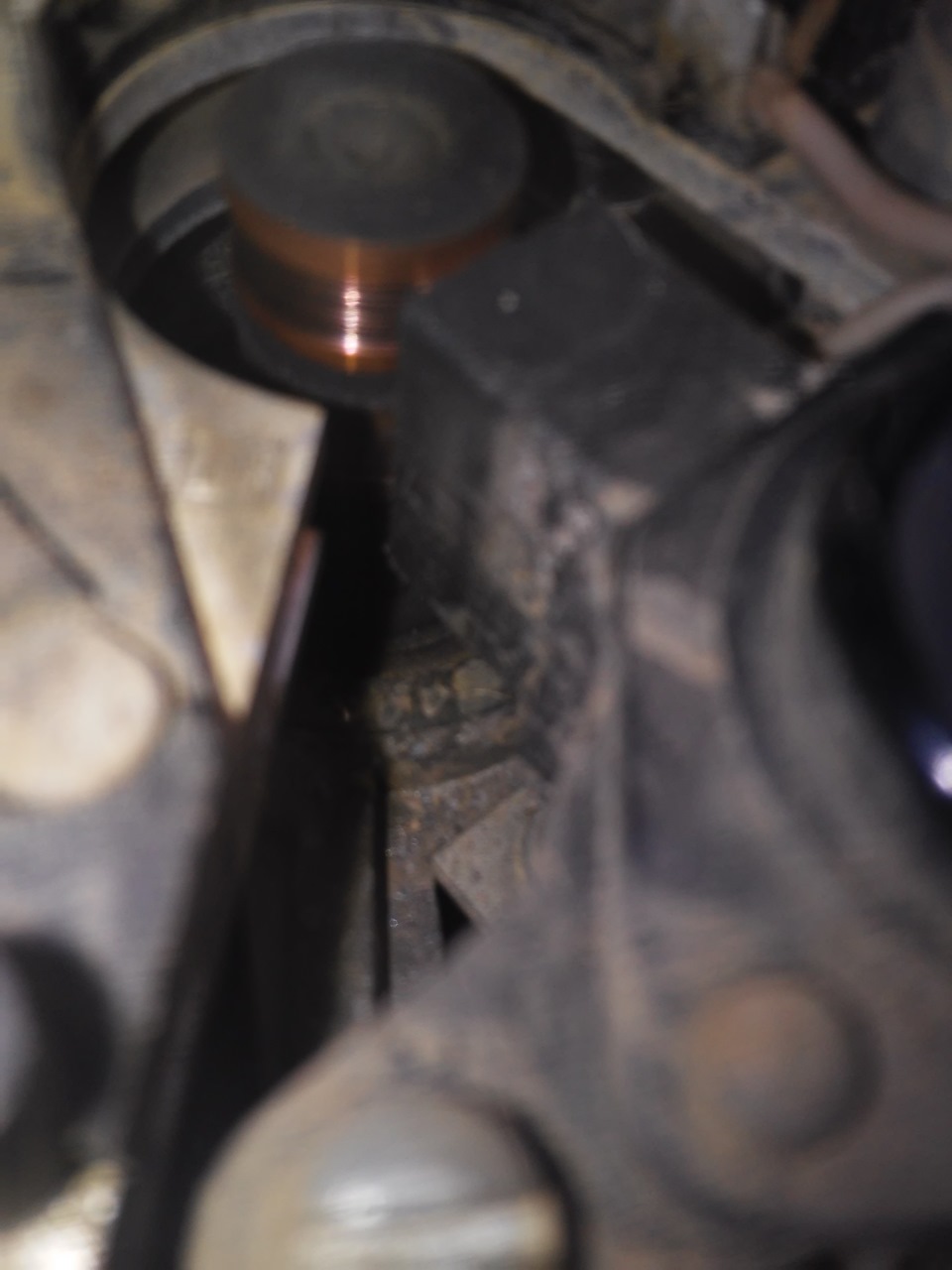

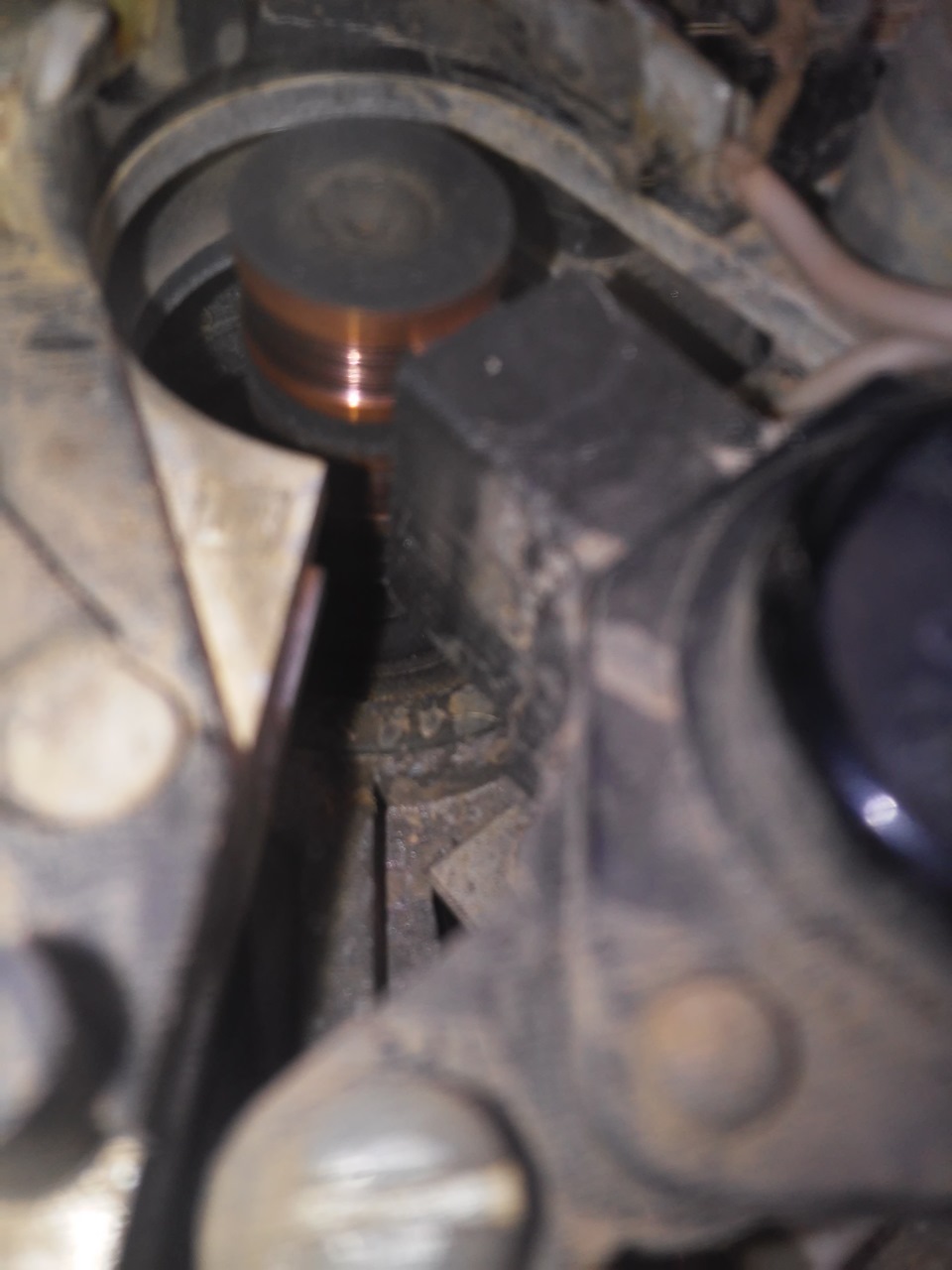

ну на якоре в принципе нормально(относительно)
решил пойти по пути экономии времени и средств)
достал генераторы которые давно валялись за ненадобностью (тоже проблемные)

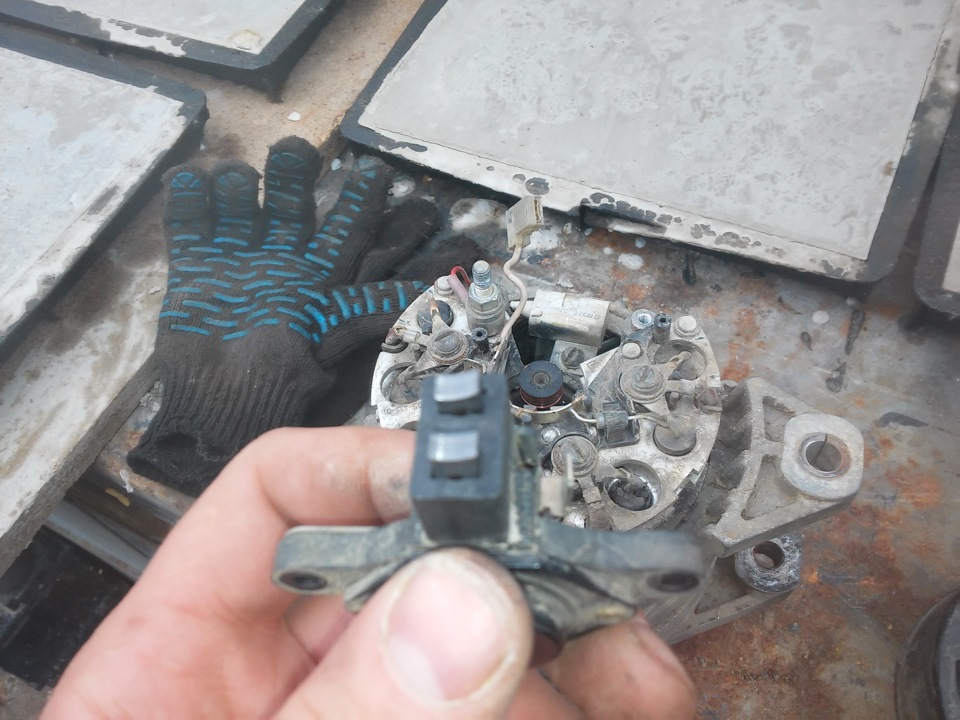

разбираем их смотрим что к чему

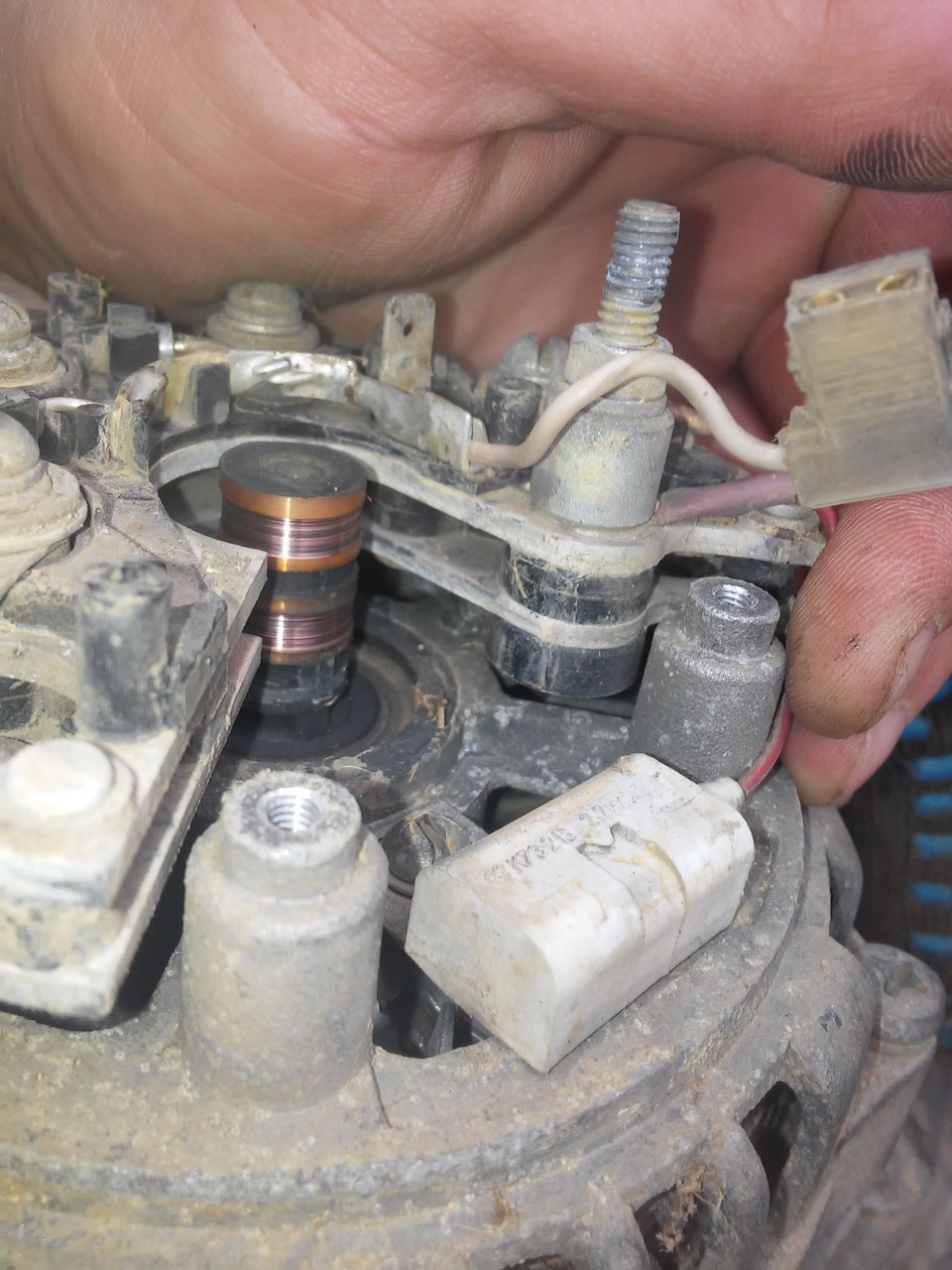

этот с газели тоже пропала зарядка
на нем тоже износ щеток

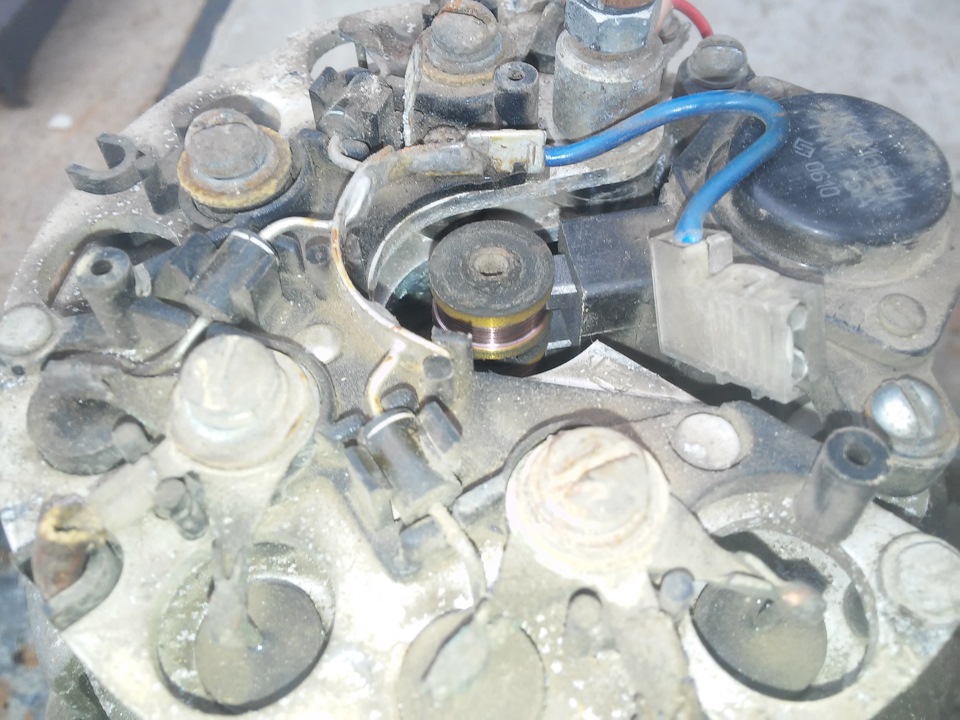

а вот этот мой когда я покупал его на 417 тогда развалились подшипники и я его не ремонтировал вот сейчас посмотрим что в нем)
прикольно тоже самое только щетки другие
решил не заморачиваться и ставить эти щетки предварительно удалив лишнее)
ну а теперь интрига ))

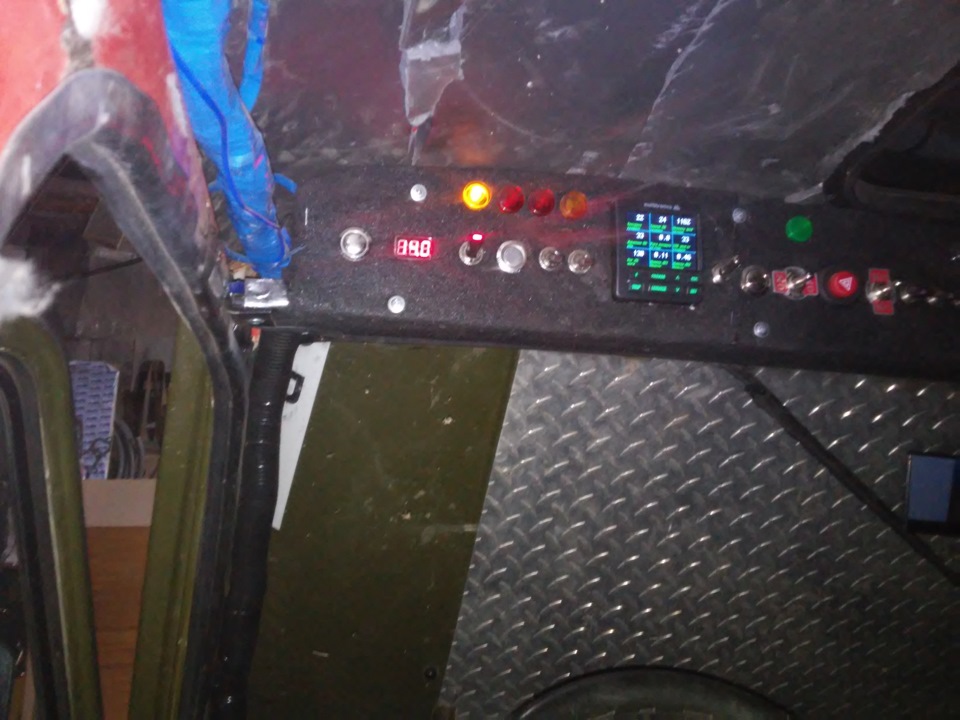

ура все работает на холостых идет зарядка 14В
вот фотка правда не очень она))
теперь все работает, спасибо за внимание.
УАЗ 31512 1993, двигатель бензиновый 2.4 л., 90 л. с., полный привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 12
Добрый день, подскажите с какой машины генератор подходит
не могу сказать с точностью но 4216 движок ульяновский поэтому должен поидеи встать от 417 хотя я не пробовал
Один в один та же ситуация, после воды (да и в тине он в какой то) в начале стрелка дергалась, потом на холостых зарядка пропала (выкл массу только газ в пол работает) а вчера совсем умер. Думал родной пока поставить., а этот в ремонт отдать, а тут на ваш глянул думаю сам за вечер справлюсь.
двай удачи, должно помочь
