Реставрация Восход-2. Часть 6 «Двигатель».

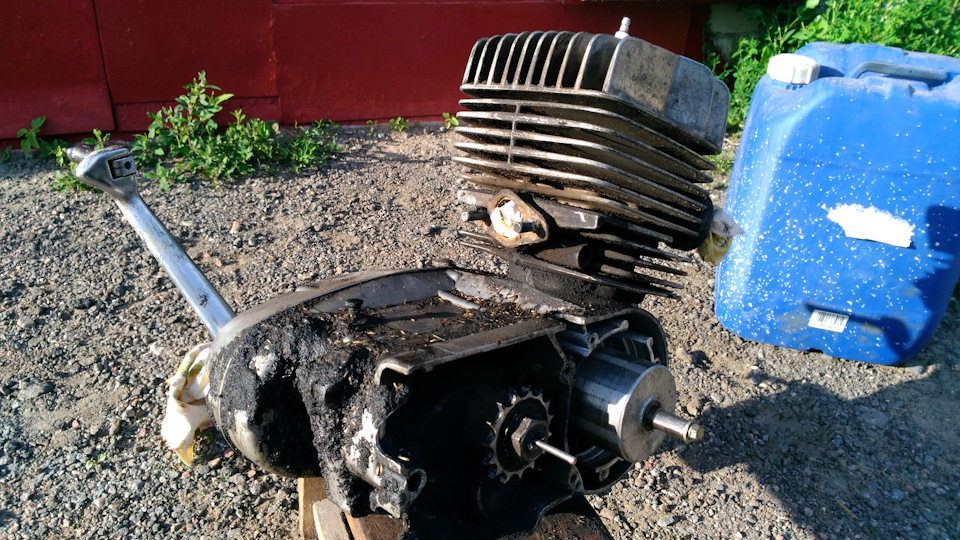

Сегодня завел. Других слов для начала очередной части не нашел. Всё получилось, друзья мои, как и хотел! Еще в июле я вытащил мотор на улицу, вкорячил на табурет, и давай его отмывать от вековой маслянистой грязи с деревенских земель.

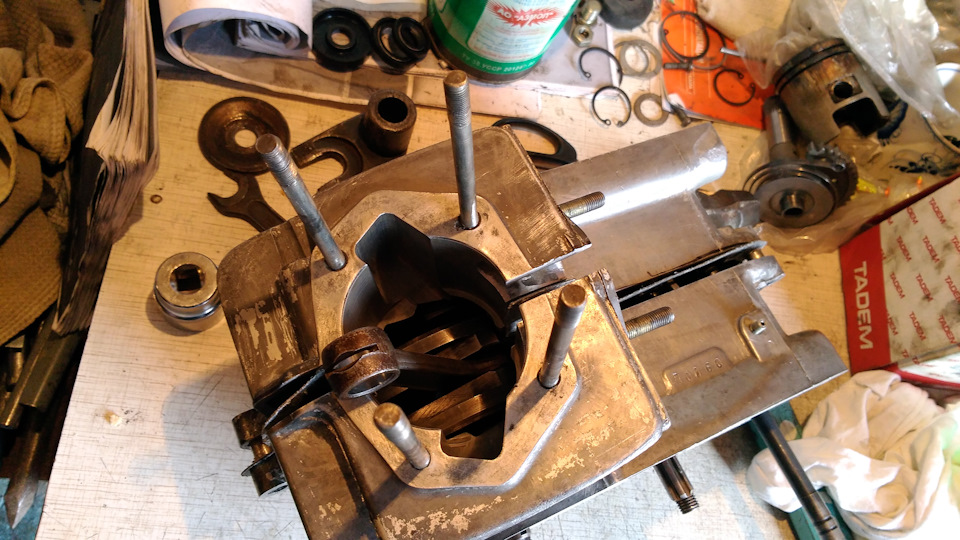

Дальше выкрутил свечу, отнял бошку и вот он цилиндр.

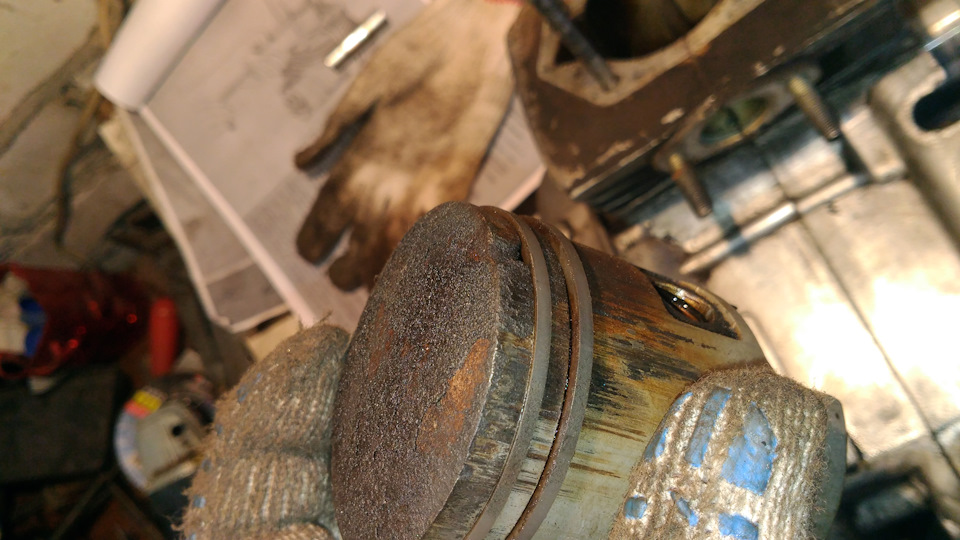

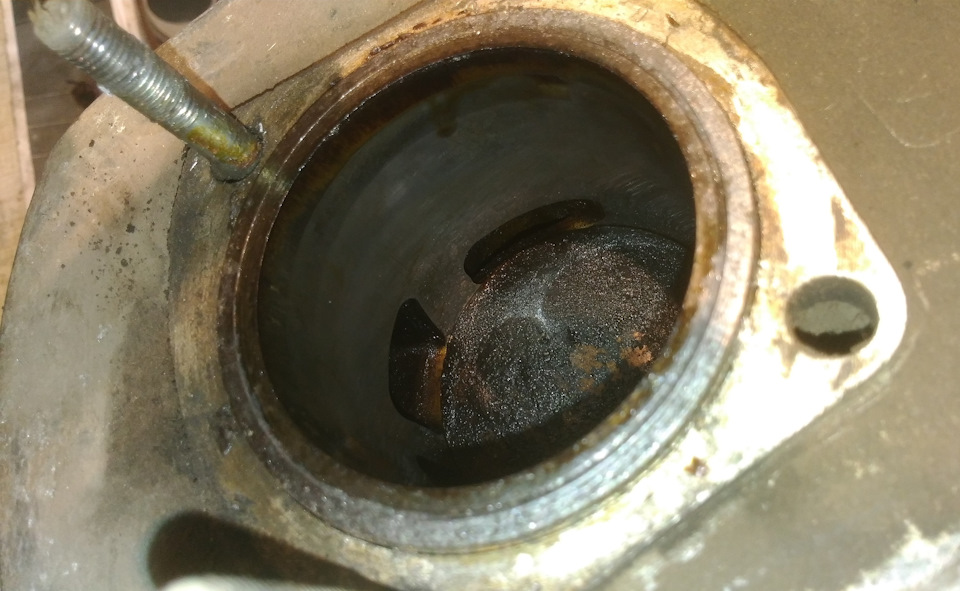

Сдернул и его и предстал поршень.

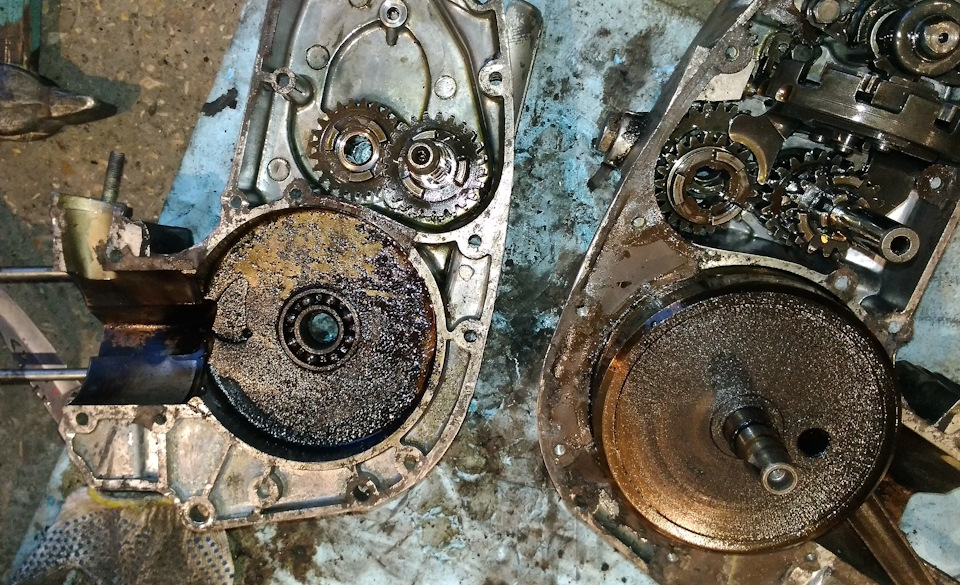

Дальше процесс разбора не сильно фотографиловал, но дела так себе. Масло слил ужасное, сальник коленвала справа начал подсекать, колено при вращении в подшипниках изрядно гудело. В общем располовинил.

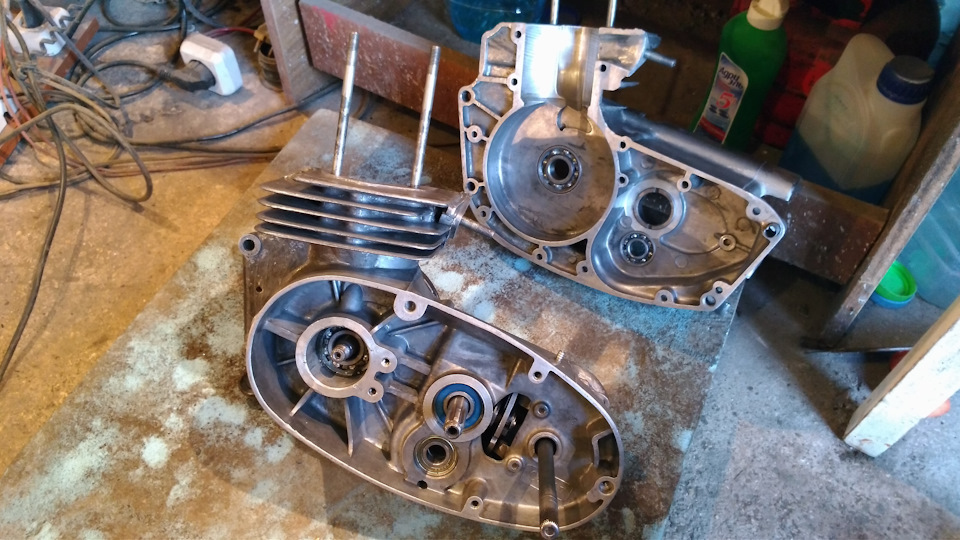

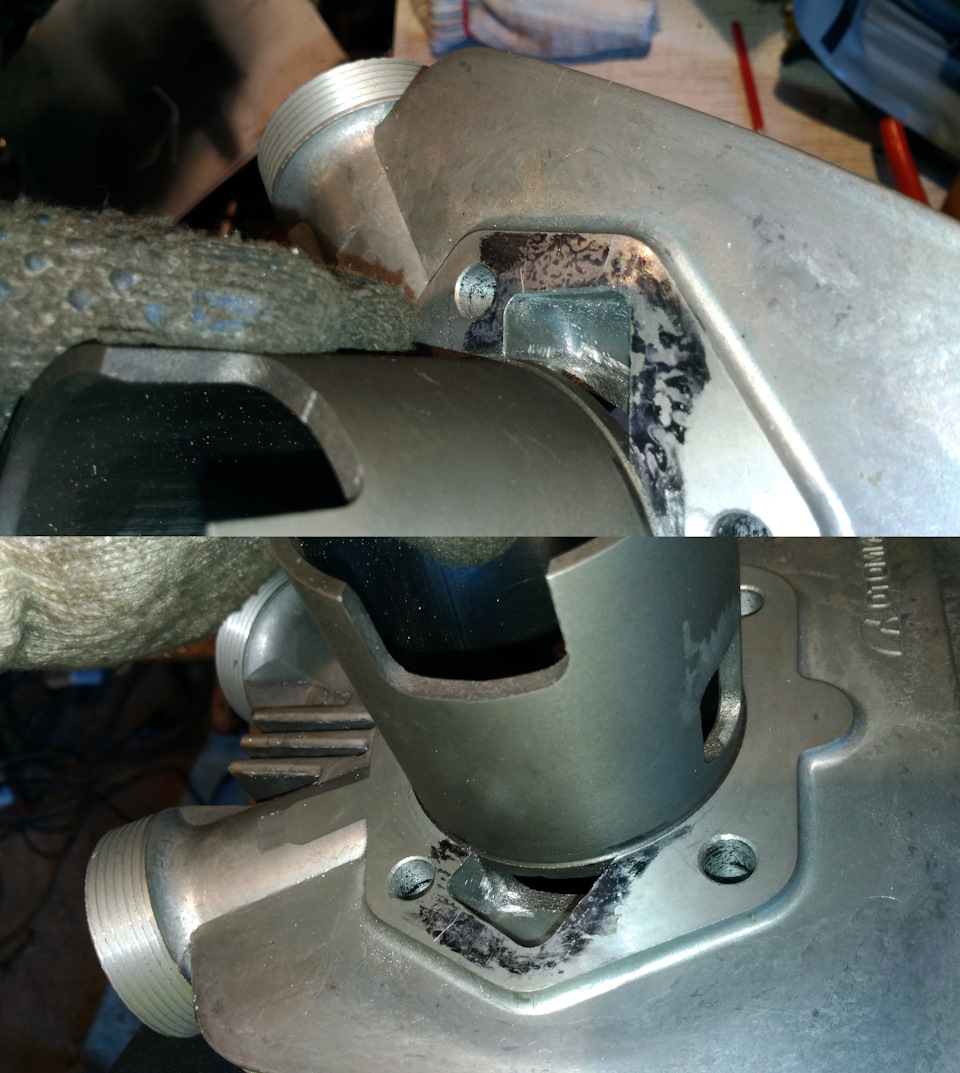

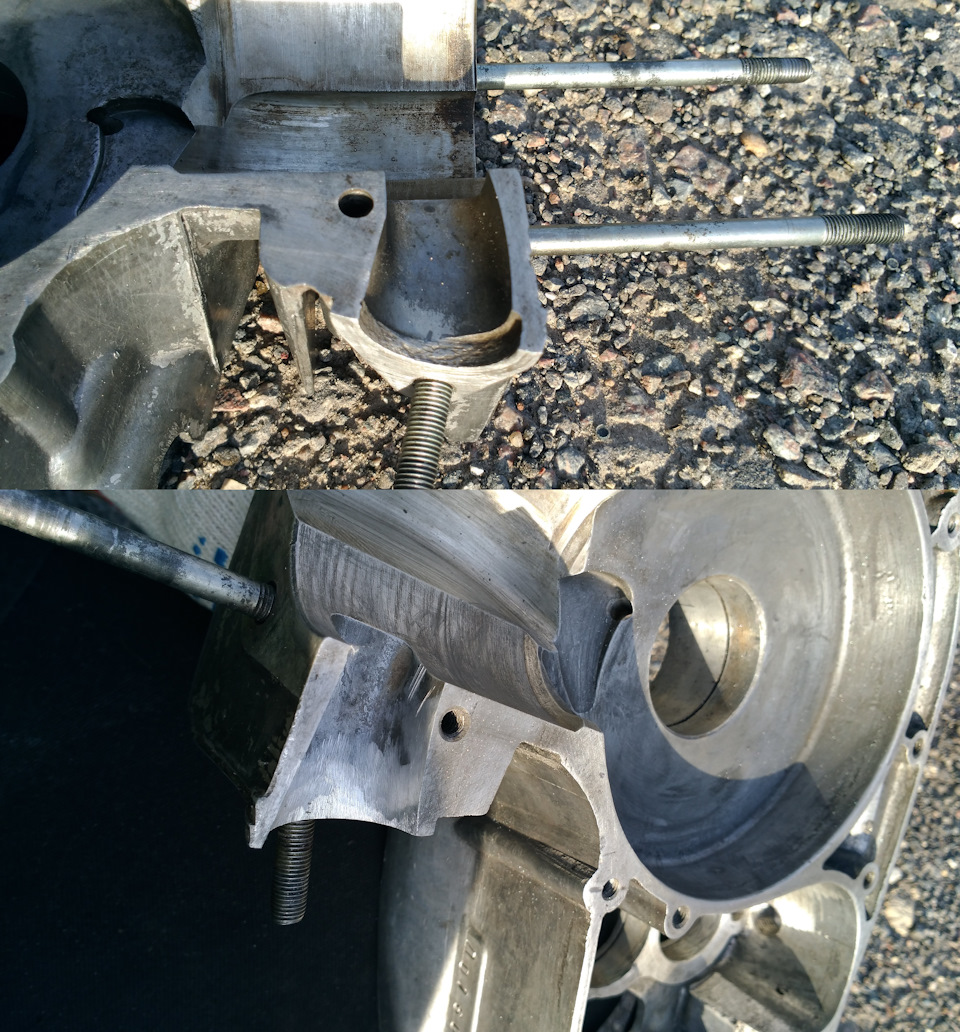

В общем внутри пришлось отмывать с еще большим усердием, потом приступил к изучению картерин. Очень не понравился впускной канал, со ступенькой, тем более карбюратор на мотоцикле ожидался К68 с бОльшим диффузором, так что расточка решила всё.
Приобрел цилиндро-поршневую в магазине, поршень ковровский с зайцем, недурного качества металл. Цилиндр Мотомир также очень недурного вида, понравился хон, понравилась аккуратность исполнения. Кольца и палец Нонейм. Впрочем, ничего нового… Цилиндр, хоть и без бормашинки, кое-как смог обточить по окнам продувки, ибо несостыковка гильзы демоническая была на самом выходе в камеру сгорания.

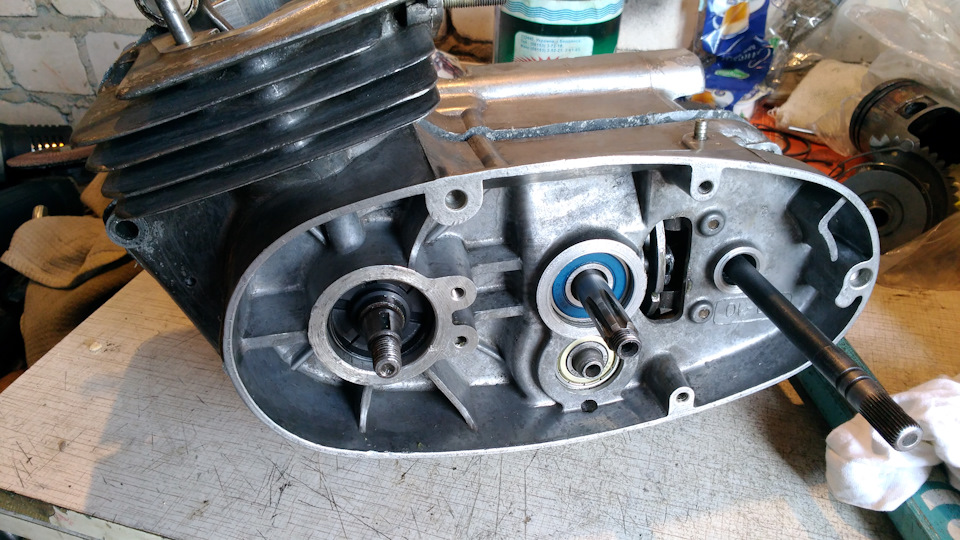

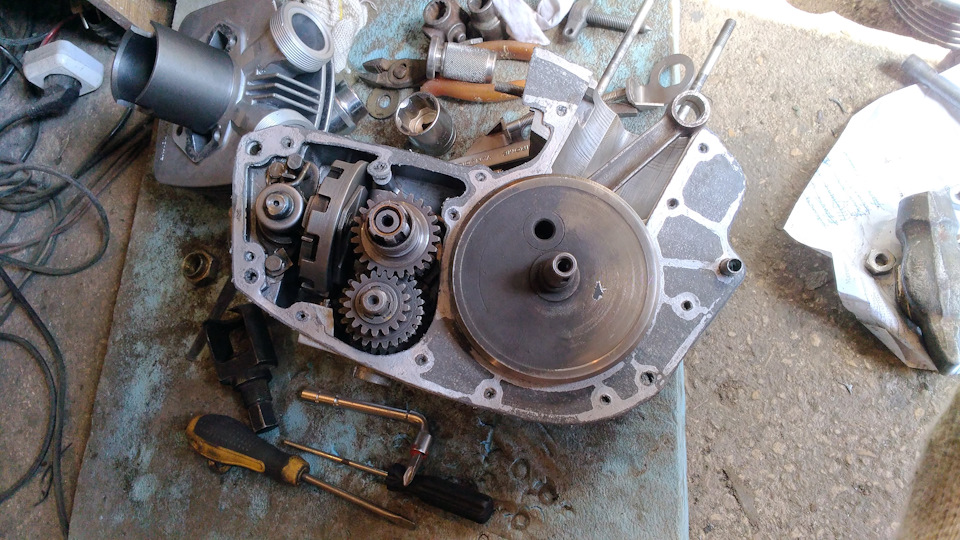

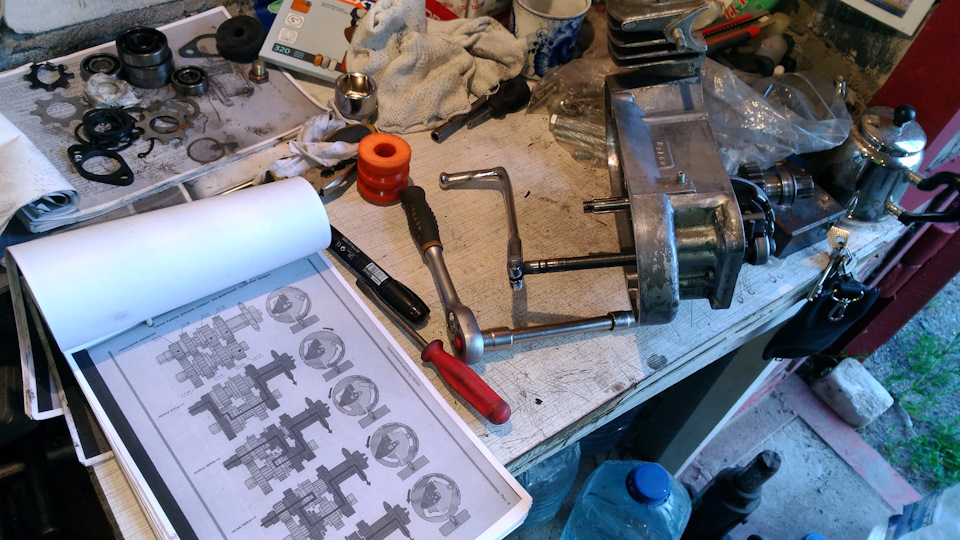

Перетряс коробку передач, отрегулировал кулису, щупом выбрал минимально допустимые люфты в вилочках, подкладывая шайбы. Также проверил шестерни на «круглость» собачек, здесь повезло, советское качество тут как тут, железо максимально твердое, не слизалось. Сборка КПП внушила как это вообще работает, по каким таким принципам, в этом я был слаб.
Читать литературу оказалось полезно, много там умного, за исключением, конечно же, слов «сборку осуществлять в обратной последовательности», здесь прям по шее дал бы авторам. Ну да ладно.

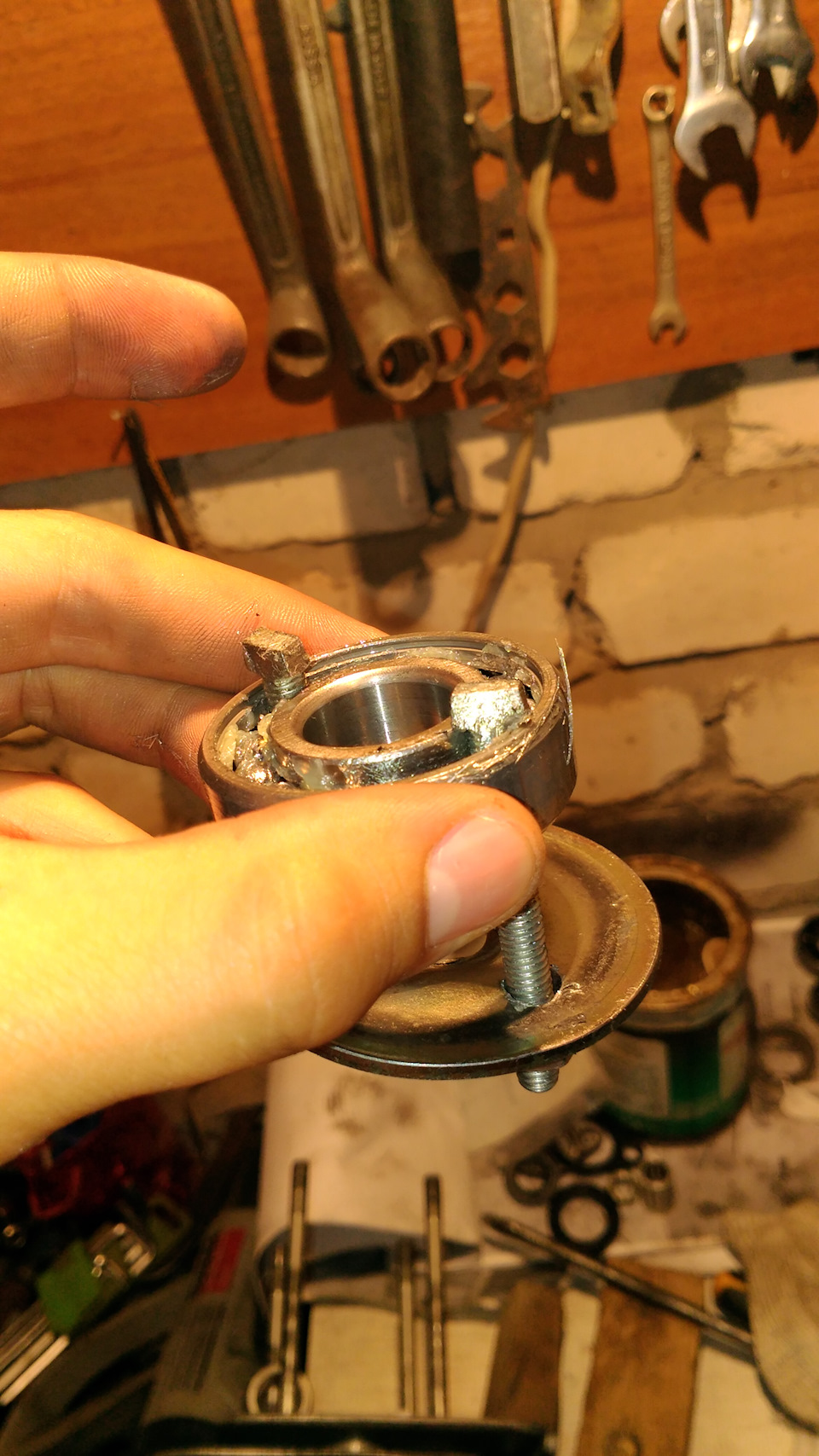

Заменил я все подшипники, абсолютно. Не смотрите на фото, перед сборкой я их открыл, а до этого от лишней грязи оставил так.

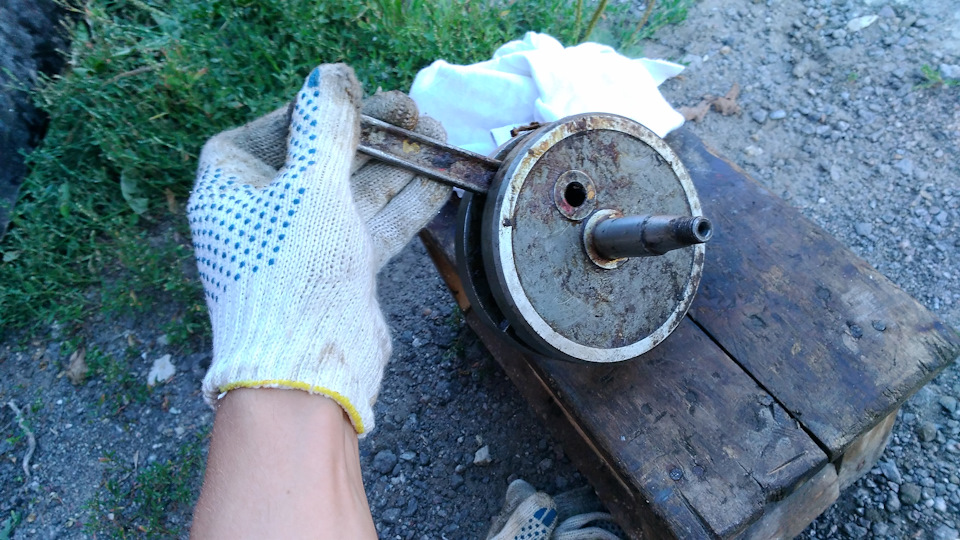

В общем коленвал перед установкой решил проверить на биение у автомеханика. На токарном зажали, индикатором проверили посадочные подшипников, да биение щек. Не лучший был показатель, но и не плохой, в районе 0,06-0,08мм по коренным. Был легкий зазор в НГШ, но не критичный, легко ощутимый щелчек при ударе по шатуну (всем известным способом), на ощупь люфта не ощутить. Поставил колено, запрессовал. Да вот после споловинивания сел в лужу. Колено при вращении закусывало и пристукивало. Пришлось покупать со старых запасов СССР коленвал…
Проверил и его, 0,02мм-0,04мм, практически идеально. Прессуем. Никаких ударов!
Далее замечаем стопорное кольцо коренного подшипника на столе в углу, люто матерюсь, еду домой под пиво засыпаю у телевизора…Конструкция такова, что ближе всего в глубине первый коренной подшипник, далее ставится стопор, потом фигурная шайба (сделал новые из нержавейки), сальник, второй коренной подшипник. Такой бутерброд, за исключнием стопора, собрал и я. Реальным методом туда его поставить, это вновь половинить мотор…Или применить наше родное мощнейшее орудие — смекалку. Собираю необычный инструмент для зацепа второго подшипника, разбиваю его сепаратор, нижний выбиваю внутрь, раздвигаю шарики, в образовавшиеся дыры пропихиваю зацепы — сточенные на шляпках болтики, проворачиваю на 90 градусов и снаружи одеваю шайбу с отверстиями, травлю гайки. Далее беру съемник, цепляюсь за шайбу, острием болта упираюсь в цапфу коленвала, и кручу. Кто понял?
Наверное бОльшим гемороем было достать после сальник. Он обрезиненый, но стальной. Подцепить? Никак. Аккуратно тонким сверлом делаю 2 отверстия, узкогубцами цепляюсь и тяну. Наблюдаю отсутствие стопора. Дима — молодец. Убираю стружку со смазки подшипника, набиваю свежую. Всё ставлю обратно по правильному. Фффух!
Фотоотчет: Ремонт двигателя мотоцикла «Восход-3м»
Перед любым ремонтом или сборкой двигателя все детали тщательно осматриваем на предмет износа или повреждений, особое внимание уделяем состоянию картера двигателя и резьбовых соединений. Все ответы по ремонту картера вы найдете в статье: Фотоотчет: Ремонт картера двигателя скутера
Далее, тщательнейшем образом отмываем детали двигателя, прочищаем все масляные каналы (отмечен стрелкой на первом фото, второй канал находится там-же только в другой половине картера), покупаем новый комплект прокладок и сальников (обязательное условие для качественного ремонта), укладываем двигатель на дощечки так чтобы валы висели в воздухе и не мешали работе.
Двигатель который мы сегодня будем ремонтировать, был изначально в хорошем состоянии, были только сильно изношены подшипники коленчатого вала и сломана возвратная пружина вала переключения передач. Поэтому, весь ремонт будет заключаться в установке новых подшипников, сальников и прокладок с последующей сборкой двигателя. Все подробности по разборке данного двигателя вы найдете в статье: Фотоотчет: Разбираем двигатель мотоцикла Восход-3М
Ремонт двигателя мотоцикла «Восход-3М» начинаем с установки в картер коренных подшипников коленчатого вала.
Устанавливаем в обе половинки картера стопорные кольца, затем туда-же при помощи оправки устанавливаем коренные подшипники.
Чтобы коленчатый вал «встал» ровно по центру кривошипной камеры, то есть расстояние между щекой и стенкой кривошипной камеры было одинаковым с обеих сторон. Нам нужно, до его установки в двигатель произвести некоторые замеры штангенциркулем.
Итак, берем штангенциркуль и с помощью нутромера поочередно измеряем глубину кривошипной камеры.
Смотрим что получилось и записываем значение в тетрадь.
Вторую камеру измеряем точно также и записываем значение в тетрадь, после всех проделанных измерений складываем оба значения и прибавляем к нему толщину прокладки, прокладка у меня будет самодельная из паронита толщиной 0,6мм поэтому, к сумме значений глубины кривошипных камер прибавляем еще значение равное: 0,6мм.
В итоге получилось вот что: 26мм + 26,5мм+0,6мм=53,1мм, смело округляем сумму значений до: 53мм.
Теперь измеряем, толщину самого коленчатого вала, как вам видно на фото, толщина данного коленчатого вала составляет ровно 50мм.
Делаем последний подсчет: из первого значения вычитаем второе 53мм-50мм=3мм, теперь получив разность этих двух значений делим ее на два и получаем точное расстояние между щекой коленчатого вала и стенкой кривошипной камеры: 3мм/2=1,5мм что как говорится и требовалось доказать. Качество советских мотоциклов всегда оставляло желать лучшего поэтому, ваши цифровые значения могут существенно отличатся от приведенных в статье.
Чтобы обезопасить детали двигателя от вышеописанных нагрузок коленчатый вал в двигатель желательно устанавливать с помощью приспособлений которые позволяют полностью исключить все несвойственные нагрузки на детали двигателя.
Предварительно вставляем коленчатый вал в левую половину картера, чтобы шатун не выскочил из своего рабочего места: вставляем в верхнею головку шатуна щепку, щепка становится между шпилек и не дает шатуну вращаться по кругу. Если этого не сделать, то при установке коленчатого вала шатун может попасть на плоскость картера и погнутся.
Переворачиваем двигатель, накручиваем на цапфу две сваренные между собой гайки, гайки к сожалению придется искать с разным шагом резьбы: одна М12 шаг 1,5 другая М12 шаг 1,75 (под строительную шпильку)и сразу-же в гайку вкручиваем подходящий кусок строительной шпильки.
Ищем подходящею втулку которая будет давить на внутреннею обойму подшипника (именно на внутреннею), для этой цели вполне можно приспособить какой-нибудь сантехнический сгон.
Втулка у вас должна давить именно на внутреннею обойму подшипника, слишком большая втулка при работе может соскочить и попасть на сепаратор, так что вы уж постарайтесь подобрать подходящею.
Втулка на обойму подшипника должна ложится примерно вот так.
Устанавливаем втулку на внутреннею обойму подшипника.
Одеваем на втулку подходящею по диаметру шайбу.
Ставим на шайбу кусок трубы с наваренной на торец шайбой, накручиваем на шпильку гайку, одной рукой придерживая трубу другой закручиваем гайку на шпильке.
Затягиваем коленчатый вал до тех пор пока расстояние между щекой и стенкой кривошипной камеры не будет составлять 3-4мм, затем разворачиваем двигатель, берем щуп соответствующей толщины, в нашем случае толщина щупа должна быть 1,5мм, если нет подходящего щупа, то можно использовать одновременно несколько сложенных щупов.
Вставляем щуп или несколько щупов между стенкой кривошипной камеры и щекой коленчатого вала и «прессуем» коленчатый вал пока щуп не будет перемещаться с легким усилием.
После окончательной установки коленчатого вала в половину картера, собираем КПП, как собирается КПП подробно написано в статье: Фотоотчет: Собираем КПП (коробку) мотоцикла Восход-3М, обезжириваем поверхности картера, немного выбиваем наружу направляющие втулки картера (примерно на 4-5 мм), укладываем новую прокладку (можно на герметик), одеваем на цапфу коленчатого вала вторую половину картера, и точно также при помощи приспособления соединяем половинки картера.
Ложем втулку, на втулку шайбу, цепляем коленчатый вал с помощью болта крепления ротора генератора за шпильку одеваем на все это дело трубу и стягиваем половинки картера.
Во время выполнения этой работы не перетяните коленчатый вал, иначе он у вас «уйдет» от центра или деформируется, подтяните его так чтобы половинки только коснулись друг друга и хватит. Окончательно стяните их штатными болтами. Стяжные болты следует закручивать крест накрест, в несколько этапов. Сначала затягиваем болты с небольшим усилием, потом усилие затяжки немного увеличиваем, и на третьем «круге» затягиваем что говорится от души.
Устанавливаем маслонаправляющею шайбу и за ней туда же ставим сальник. Перед установкой сальника не забываем смазывать его кромки моторным маслом.
Переворачиваем двигатель и точно также устанавливаем маслонаправляющею шайбу и сальник.
Маслонаправляющея имеет выпуклую форму очень напоминающею тарелку, выпуклую часть при установке ориентируем к коленчатому валу.
Устанавливаем маслоотражающею шайбу и туда же при помощи оправки устанавливаем подшипник.
Посмотрите теперь как «четко» по центру «стоит» коленчатый вал, такой центровки вы никогда не добьетесь если будите забивать его молотком. Такая работа всегда говорит о высоком уровне мастера сделавшего ее.
Теперь можно сказать что двигатель собран. Осталось лишь установить механизм кикстартера, корзину сцепления, генератор, поршневую.
Поршневая на это двигатель устанавливается по тем же самым принципам что и на двигатель скутера или мотоцикла 2т, поэтому смысла в подробностях описывать эту работу нет, в статье: Фотоотчет: Основные этапы установки поршневой двухтактного скутера в подробностях изложены основные моменты по установке поршневой на двигатель 2т.
