Как правильно лобовое или ветровое стекло автомобиля

Лобовое или Ветровое? — замена стекла

Лето мы благополучно прогуляли и даже отчитались.
Планов на жизнь много, топтаться на месте некогда, зима в спину дышит, надо поспешить…

Решено начать с замены ветрового стекла.

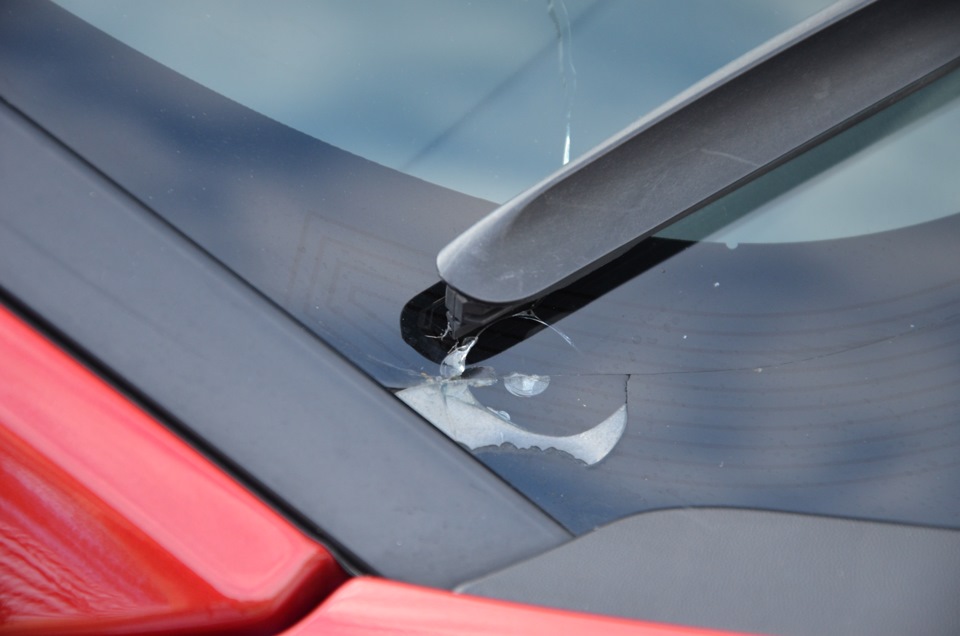

Печалька побила мне дважды стекло. Первый раз скол и стрелку 15см. запаяли, от второго удара судьбы уйти не удалось — расслоилось стекло, стрелка прошла по полосам обогрева дворников и упс!- как весенний цветок, раскрылась пред взглядом водителя! — ДрАтуйте! Рады вам… ((

Поставила SEKURIT с подогревом дворников. Машину оставила на сутки в боксе, так надежнее, потому что по нашим дорогам пока доеду домой, уже нарушу все рекомендации по соблюдению осторожности в первый день эксплуатации. Ямы и покрытие у нас такие, что не надо даже на бордюр карабкаться, чтоб перекосило стекло с не застывшим герметиком.

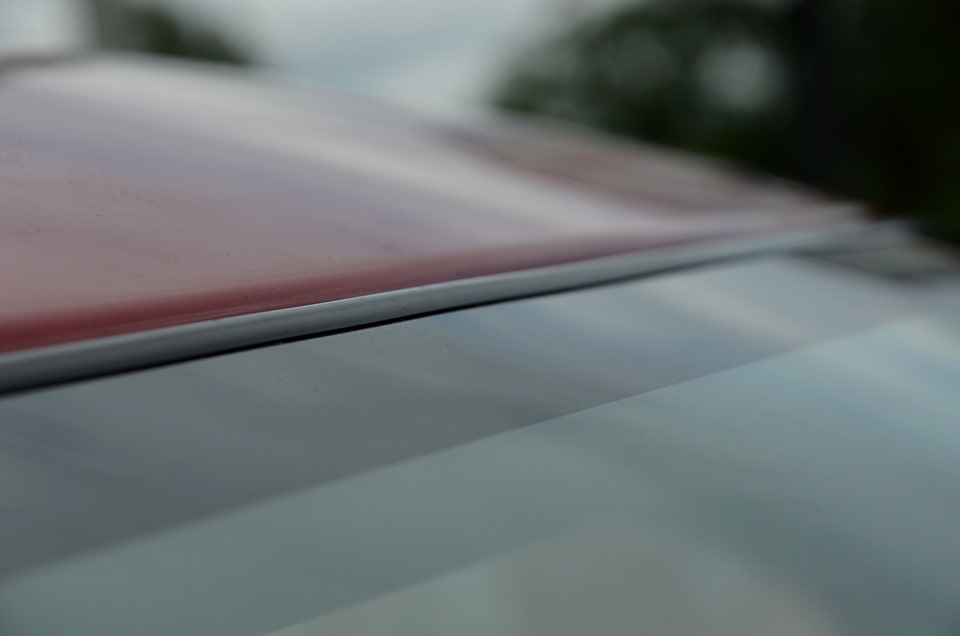

Сделали очень хорошо, идеально! Не меняли даже верхний молдинг, так аккуратно переставили. Киевлянам могу рекомендовать эту контору, обращайтесь, кому надо.

Ну всё! Пред взором — порядок!
Мы едем дальше…

Красота-то кака!
Теперь можно организовывать встречи с одноклубниками и устраивать фотосессии наших любимых машинок 😉
Что мы и сделали уже… на днях… рррр… я тизерр… (здесь скоро будет ссылочка)

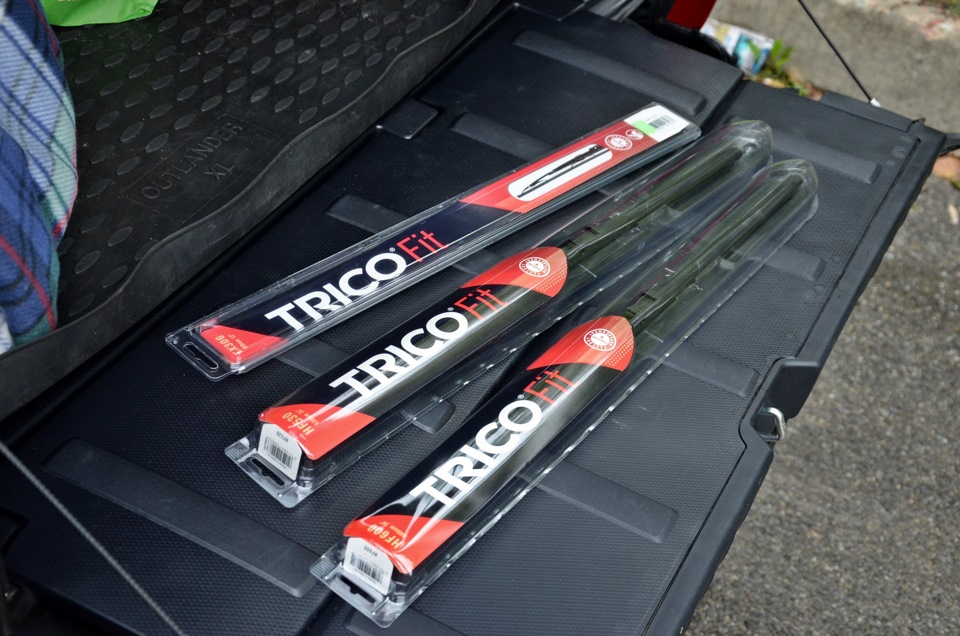

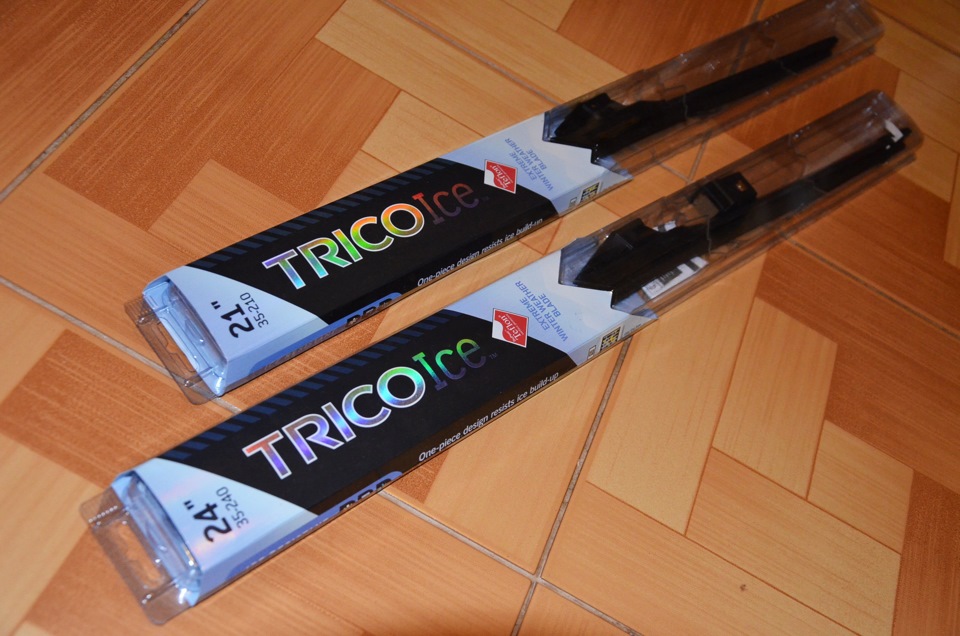

Следующий шаг- замена дворников. Скорее всего, это был каприз- пожалела новое стеклышко.
Для начала решила проверить, пригодны ли мои родные с пробегом 2 года к дальнейшему использованию без ущерба для стекла. К моему скромному списку достоинств автоледи, добавилось еще одно умение- теперь я могу сама снять дворники! )))))

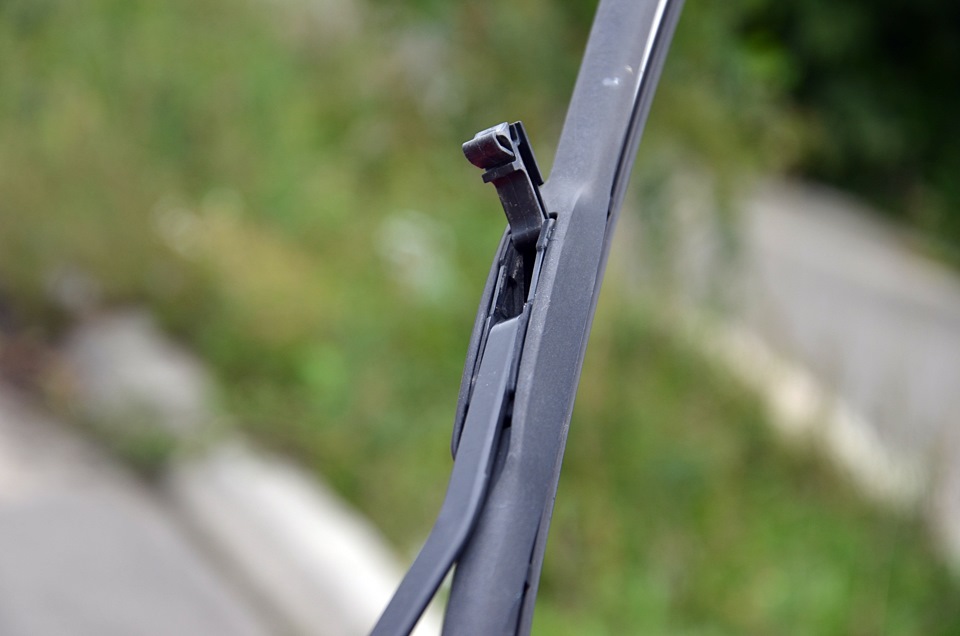

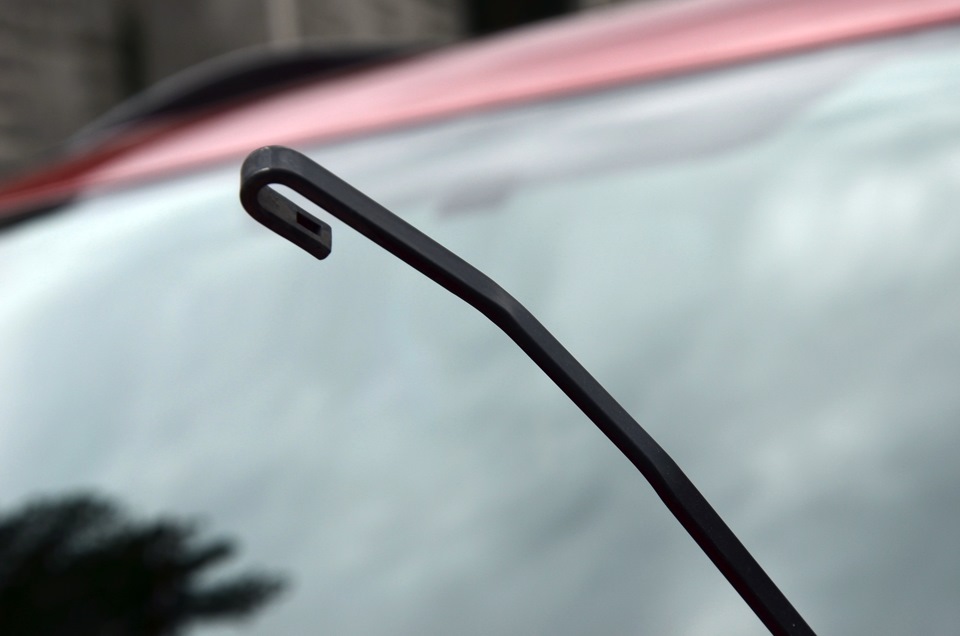

Сняла, чтобы почистить от грязи и проинспектировать качество резинок.

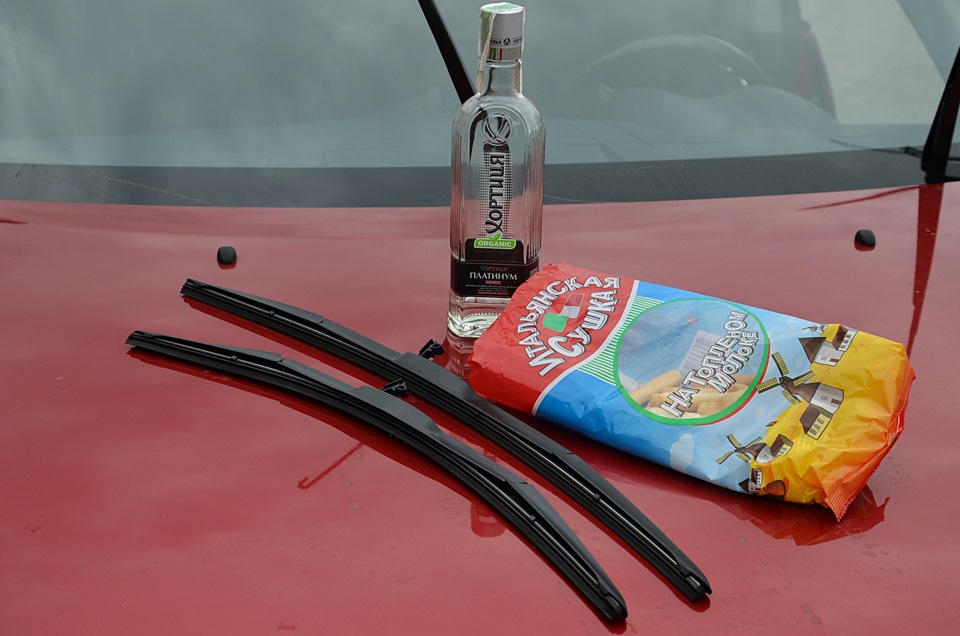

Как чем? — Лёгким спиртовым раствором!
Закусочка нужна? — И она нашлась в машинке, хи-хи! ))

Так, делаю серьезное лицо, шутки в сторону, тут нужен ум и сообразительность, протерла резиночки, очень близко и внимательно рассмотрела- ниччего не обнаружила, но след по стеклу не идеальный! Вдох-выдох, вдох-выдох, нужны новые дворники.

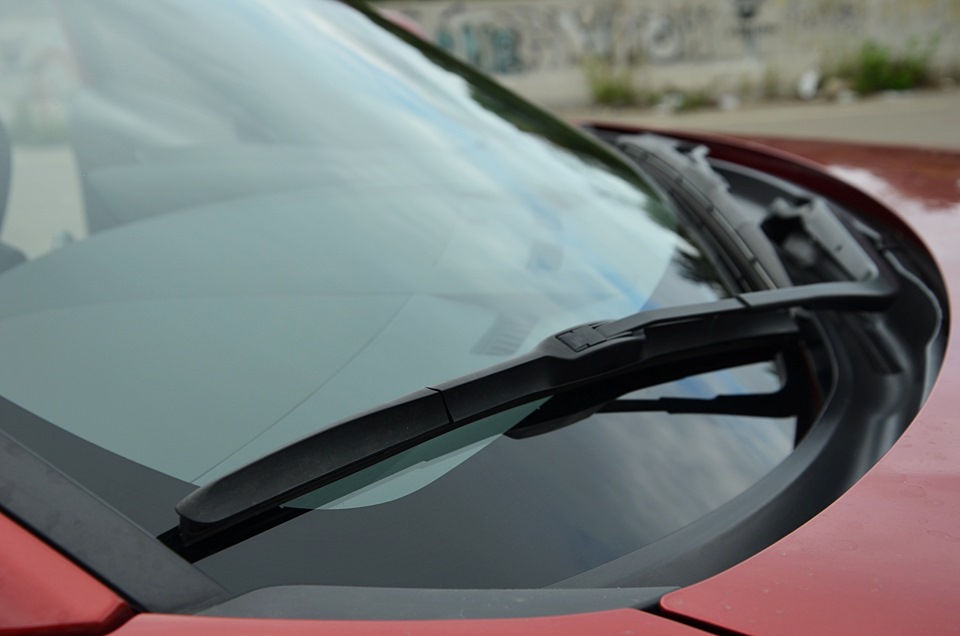

И вот теперь мы смотрим вперед сквозь новое стекло широко открытыми глазами, работая новыми дворниками, прекрасно снимая капельки с… с чего? с лица? с носа? наверное, со лба! ведь оно, стекло, лобовое… ;))))

А капелек у нас сейчас много…
Осень как-то резко ворвалась в нашу жизнь!

Источник

Как правильно лобовое или ветровое стекло

Для начала стоит разобраться, что такое лобовое стекло, и с какой целью оно устанавливается во всех автомобилях. Ведь в теории вполне себе можно ездить без данного стекла. Его можно назвать «прозрачным щитком».

Стекло носит защитные цели — благодаря лобовому стеклу создается должный комфорт для водителя и пассажиров. Находящиеся люди в машине не сталкиваются с большим набегающим потоком воздуха, различной пылью, загрязнениями, насекомыми и так далее. Также данный элемент имеет прямое отношение к аэродинамическому обтеканию транспортного средства.

Лобовое или ветровое стекло

Можем точно сказать, что два названия являются абсолютно корректными, прямыми синонимами — это лобовое и ветровое стекло. Причем многие почему-то удивляются, слыша словосочетание «ветровое стекло». Хотя оно вполне объясняет, зачем такой элемент в конструкции автомобиля необходим.

Здесь стоит углубиться в историю автомобилей. У первых транспортных средств не было необходимости в остеклении. Тогда машины развивали совсем скромную скорость, поэтому производитель не имел мотива ставить лобовое стекло. Однако, постепенно машины стали мощнее, начали развивать приличные скорости. И тут водители начали понимать, что набегающий поток воздуха мешает вести транспортное средство правильным образом. Собственно, так и появилось название «ветровое стекло». Первоначальная цель его изобретения — защитить пассажиров и водителя от потока встречного воздуха. Грубо говоря, это необходимый уровень комфорта.

Что такое смотровое стекло

Смотровое стекло — это, конечно, уже несколько другое. Оно больше относится к химической промышленности, нежели автомобильной. Также смотровой прозрачный элемент присутствует и в строительной отрасли. В целом, смотровых стекол огромное множество. Их основная цель — это визуальный контроль.

Если так посудить, лобовое стекло тоже можно назвать смотровым. Потому что визуально контролировать дорогу водителю необходимо. Но все-таки такая логика не будет верна. Потому что смотровое предназначено для контроля технологических процессов в определенных отраслях.

Кстати, поначалу лобовое стекло было не особо надежным — грубо говоря, это был достаточно легкий круглый щиток. Причем его крепили прямо к рулевой колонке. Находился щиток напротив водителя. Естественно, защищал такой щиток очень слабо — скорее, символически. Но это все же его появление сказалось на повышении уровня комфорта за рулем.

Источник

Ветровое стекло

Лобово́е стекло́, или ветрово́е стекло́ — прозрачный щиток, устанавливаемый перед кабиной автомобиля (или иного транспортного средства) для защиты водителя и пассажиров от набегающего потока воздуха, мусора, насекомых и т. п. Кроме того, лобовое стекло — элемент, вносящий значительный вклад в формирование аэродинамического обтекания автомобиля, а конструкция его проема оказывает весомое влияние на жесткость кузова автомобиля в целом.

Содержание

История

Здесь рассматривается эволюция лобовых стёкол на легковых автомобилях общего назначения. Следует учитывать, что на грузовиках она шла медленнее, а многие модели открытых спортивных автомобилей и в 1970-е использовали вместо лобового стекла простой стеклянный щиток, едва закрывающий водителя.

Ранний период

Первые автомобили имели открытый кузов и, как и открытые гужевые экипажи, в остеклении не нуждались. Однако рост скоростей быстро заставил конструкторов задуматься о защите водителя и пассажиров — преимущественно, от набегающего потока воздуха. Кроме того, стали появляться закрытые кузова каретного типа, в которых лобовое стекло было необходимой деталью.

Уже в начале XX века многие модели имели лобовое стекло, сделанное из того же материала, что и обычное оконное. Позднее, стёкла стали делать из закалённого стекла, что делало их намного более безопасными. Однако, закалённое стекло разлетается на осколки даже при не очень сильном ударе, поэтому для лобового стекла такая технология годилась лишь с оговорками.

На открытых кузовах лобовое стекло выполняли складывающимся полностью или из двух половин, а на закрытых оно обычно было подвешено на верхних петлях и могло откидываться наружу для улучшения вентиляции салона (поэтому оси стеклоочистителей располагали сверху от стекла). Таким лобовое стекло было до середины 1930-х годов, изменения коснулись лишь формы стекла, кроме того, его стали делать только цельным, без разделения на две половины и форточек. В 1920-е годы появляются стеклоочистители с электрическим, механическим (ручным или от вала двигателя) или пневматическим (от разрежения во впускном коллекторе двигателя) приводом.

Некоторые модели открытых автомобилей (их обычно называли «dual-cowl phaeton», они имели два отдельных пассажирских отделения) имели два лобовых стекла, отдельно для переднего и заднего пассажирских отделений. Судя по всему, последний автомобиль такого типа был выпущен в США в 1952 году, это был Chrysler Imperial Parade Phaeton для обслуживания Президента.

Ещё в 1920-х появились «безопасные» лобовые стёкла типа «триплекс» — из двух слоёв стекла и проложенного между ними слоя плёнки; например, на Ford A и его лицензионной версии ГАЗ-А лобовое стекло было трёхслойным. Первое подобное стекло было установлено на Ford T модели 1919 года. Такое стекло при ударе не разбивалось на куски, как обычное, и не рассыпалось на мелкие осколки, как закалённое, а трескалось, оставаясь на плёнке. Плёнка первых трёхслойных стёкол быстро желтела, но при аварии (которые в автомобилизированной Америке тех лет уже не были редкостью) такое лобовое стекло было намного безопаснее.

V-образные стёкла

Уже к середине 1930-х годов развитие автомобильного дизайна спровоцировало важное изменение в конструкции лобовых стёкол. В результате популяризации работ ряда исследователей, главным образом, немца Эдмунда Румплера (Edmund Rumpler) [1] и венгра Пауля Ярая (Paul Jaray) [2] в области обтекания автомобиля потоком воздуха, формы кузовов автомобилей стали более округлыми, лучше соответствующими требованиям аэродинамики. В таких условиях цельное плоское лобовое стекло, установленное вертикально или почти вертикально, уже не устраивало дизайнеров.

Однако, технологии массового производства гнутых стёкол ещё не существовало. Выходом стали V-образные лобовые стёкла, хорошо вписавшиеся в закруглённые обводы кузовов автомобилей второй половины 1930-х годов. Разделение стекла на две соединённые перегородкой с уплотнителем части, находящиеся под некоторым углом друг к другу, вынудило установить два стеклоочистителя, так как один не мог очищать обе половины V-образного стекла (хотя стеклоочиститель со стороны пассажира в течении некоторого времени был опцией, доступной за дополнительные деньги).

V-образные стёкла стали располагать под некоторым углом к вертикали (изначально он был невелик и составлял порядка 20-35°), что позволило не только улучшить внешнее восприятие автомобиля, сделать его визуально более динамичным, — но и на практике несколько улучшить обтекаемость кузовов.

Так же, из соображений безопасности в эти годы происходит отказ от складывающихся и откидных стёкол, популярных в предшествующую эпоху. Теперь лобовое стекло на всех типах кузовов устанавливают внутри мощного проёма при помощи резинового уплотнителя. При сильном ударе головы водителя или пассажира о такое стекло, оно целиком вылетало из проёма.

Эти конструктивные нововведения стали общепринятыми на протяжении 1930-х — 1940-х годов. Единственными исключениями были некоторые открытые автомобили, например, военный Willys MB (1941) имел откидное лобовое стекло в лёгкой рамке.

На эти годы приходятся первые попытки улучшить обзор водителя за счёт создания панорамного стекла, одновременно несколько улучшить обтекаемость автомобиля, а в большей степени — придать ему более обтекаемый внешний вид.

Так как технология производства гнутых стёкол такого размера по-прежнему отсутствовала, лобовое стекло собирали из нескольких плоских меньшего размера, разделённых стойками [4] (на илл. слева).

После войны форма кузовов автомобилей стала быстро меняться, однако, стёкла по прежнему оставались V-образными. На рубеже 1940-х и 50-х годов произошёл пересмотр пропорций кузовов легковых автомобилей, высота бортов кузова снизилась, а площадь остекления выросла, благодаря чему выросла и площадь лобового стекла [5] (на илл. справа).

Гнутые лобовые стёкла

В начале 1950-х годов на массовых моделях стали появляться гнутые лобовые стёкла. Они лучше, чем V-образные, вписывались в плавные округлые обводы автомобилей этих лет. Между тем, с практической точки зрения они имели немало недостатков — хуже очищались стеклоочистителем, были сложнее и дороже в производстве, бликовали на солнце.

Площадь лобового стекла непрерывно увеличивалась в течение последующего десятилетия, как за счёт увеличения его высоты и изгиба, так и за счёт бо́льшего наклона.

Панорамные лобовые стёкла

Верхом развития технологий 1950-х годов в области изготовления автомобильных стёкол были панорамные лобовые (а позднее и задние) стёкла. Пионером здесь опять стал «Кадиллак» — на модели Eldorado в 1953 году появилось панорамное лобовое стекло, углы которого загибались на боковины кузова, а стойки были вертикальными. В те годы это казалось очень необычным, а технологии, позволяющие изготовлять подобные стёкла, были только что разработаны. Тем не менее, в 1954 году таким лобовым стеклом располагали уже все модели «Кадиллаков». А в 1955 к ним присоединилось большинство американских производителей. Задние стёкла так же начинают делать панорамными, сначала — из трёх частей.

Пиком развития «панорам» стали 1958-60 модельный годы. В этот период появились лобовые стёкла с «заваленными» назад стойками с обратным наклоном, различным образом изогнутые стойки, и т. д. «Меркьюри» предлагал автомобили с лобовым стеклом, имеющим изгиб в верхней части, заходящий на крышу и якобы позволяющий лучше видеть светофоры в городе. В эти же годы в США широкое распространение получили тонированные стёкла, лобовые стёкла с затемнённой верхней частью; появились даже так называемые атермальные стёкла, то есть не пропускающие тепло в салон автомобиля и не дающие ему нагреваться от солнечных лучей (правда, их распространённость в те годы была невелика).

Самым экстремальным вариантом остекления на серийном автомобиле в те годы стали, пожалуй, «Кадиллаки» и «Бьюики» 1959 модельного года в кузове «четырёхдверный хардтоп»: они имели не только огромное панорамное лобовое стекло с обратным наклоном стоек, но и очень широкое панорамное заднее так называемого типа «Wista», к тому же — совершенно плоскую панель крыши, опирающуюся на очень лёгкие стойки. Внешний вид был превосходным, однако, такая конструкция крыши оказалась опасной при опрокидывании автомобиля, и уже через год снята с производства.

Американские концепт-кары же тех лет имели ещё бо́льшие по площади панорамные лобовые стёкла, например, на проекте атомного автомобиля Ford Nucleon цельное панорамное лобовое стекло должно было заходить далеко на боковину. Другие концепт-кары предусматривали даже замену кабины с остеклением на полностью остеклённый фонарь самолётного типа, или даже два раздельных фонаря (для правой и левой половин салона), но на практике до такого дело не дошло.

В Европе, однако, к новинке отнеслись более сдержанно, тем более что технический уровень Европы отставал от северо-американского, и на многих автомобилях в те годы ещё были плоские V-образные стёкла (например, на отечественных «Победе» ГАЗ-М-20 и «ЗиМе»), а то и плоскими из одного куска («Москвич-400», «Фиат», «Рено», и т. д.). На более современных автомобилях, например, «Волге», BMW 501 или «Мерседесах», устанавливались гнутые лобовые стёкла, но о внедрении «панорам» по американскому образцу ещё не задумывались.

А когда пришло время очередной смены модельного ряда, в США панорамные стёкла уже вышли из моды. В конце 1950-х выяснилось, что вертикальная (и, тем более, наклонная) стойка лобового стекла мешает входу и выходу из автомобиля, ослабляет кузов и вызывает излишнюю деформацию при аварии. [5] Само панорамное стекло тоже не лишено недостатков — сильно бликует, искажает картинку.

Наконец, само развитие американского дизайна уже в самом начале 1960-х годов привело к появлению автомобилей с более квадратными, «рублеными» обводами, в экстерьер которых панорамные стёкла уже вписывались плохо. В результате, последней новинкой 1961-62 модельных годов в США стало простое, почти плоское лобовое стекло. Несколько лет просуществовали полупанорамные стёкла, имевшие небольшие загибы в нижней части и изогнутую стойку проёма, к середине десятилетия полностью исчезли и они. Таким образом, в США история панорамных стёкол фактически свелась к относительно небольшому периоду — с 1953 по 1961 годы. И только фирма «Крайслер» выпускала несколько моделей высшего класса с полупанорамными лобовыми стёклами до середины шестидесятых.

В результате, в Европе автомобили в этом стиле успели выпустить лишь отдельные производители, в основном — ориентировавшиеся на Америку, такие, как Opel, ЗИЛ (ЗИЛ-111, ЗиЛ-130) и ГАЗ (ГАЗ-13). Большинство остальных производителей эпоху панорамных стёкол или просто «проскочили», или ограничились просто сильно изогнутыми лобовыми стёклами, стойки которых, тем не менее, сохраняли «нормальный» наклон — назад (сюда же относилась, в принципе, и «Чайка», но её стекло всё-же было ближе к настоящим панорамным).

Дальнейшая история

Уже к середине 1960-х о панорамных стёклах практически забыли. Редкие устаревшие модели, разработанные ещё в предыдущую эпоху, снабжались ими в течение ещё некоторого времени, но основная масса автомобилей получила практически плоские лобовые стёкла. В последующие десятилетия никаких особых нововведений не происходило. Лобовые стёкла с каждым годом наклоняют всё сильнее, чтобы улучшить аэродинамику; соответственно, растёт площадь и трудоёмкость изготовления.

В 1980-е — 1990-е годы в связи с появлением новых технологий конструкция лобового стекла и его проёма меняется. Исчезают резиновые уплотнители, теперь стёкла вклеивают непосредственно в проём — это позволяет снизить аэродинамическое сопротивление и повысить жёсткость кузова, это требует повышенной точности изготовления стекла и разработки технологии нанесения на его края специального покрытия для прочного удержания в проёме клеем.

Появляются новые покрытия, уменьшающие загрязнение стёкол. Некоторое распространение получает встроенный в лобовое стекло обогрев. Технология получения трёхслойных стёкол продолжает совершенствоваться, они становятся всё безопаснее. Массовое распространение получают атермальные стёкла, не пропускающие в салон тепло солнечного света. Стеклоочистители и стеклоомыватели получают автоматическое включение от датчика дождя.

Любопытная разработка — система отображения на лобовом стекле данных о скорости движения и иной информации. Другая новинка — прибор ночного видения для езды в темноте, проецирующий картинку прямо на лобовое стекло.

В настоящее время лобовое стекло современного автомобиля — изготовленное с прецезионной точностью, технически сложное, наукоёмкое изделие, продукт занявшей десятилетия эволюции.

Аэродинамические аспекты

Как показали опыты американского исследователя В. Э. Лэя [5] на моделях в аэродинамической трубе, геометрия и расположение лобового стекла серьёзно влияют на аэродинамику автомобиля.

Минимальные значения коэффициента обтекаемости Сх (то есть, наименьшее аэродинамическе сопротивление) при прочих равных получаются, когда угол наклона ветрового стекла составляет 45…50 градусов к вертикали, дальнейшее увеличение наклона к серьёзному улучшению обтекаемости не ведёт. Разница между наилучшим и наихудшим (при вертикальном лобовом стекле) значениями составила 8…13 %.

Те же опыты показывают, что разница в коэффициентах обтекаемости автомобиля с плоским лобовым стеклом и с лобовым стеклом наиболее выгодной с точки зрения аэродинамики формой (полукруглого сечения, недостижимого на реальном автомобиле) при прочих равных составляет 7…12 %.

Кроме того, в литературе [5] указано, что немалую роль в формировании аэродинамической картины кузова легкового автомобиля играет оформление переходов от лобового стекла к крыше, боковинам кузова и капоту, которые должны быть максимально плавными. Сегодня широко используется спойлер-отсекатель в виде «вздёрнутой» задней кромки капота, отводящий поток воздуха от границы капота и ветрового стекла, благодаря чему стеклоочистители оказываются в аэродинамической «тени». Водосточные желобки недопустимо располагать в местах перехода от лобового стекла к боковинам кузова и крыше, так как на этих переходах резко возрастает скорость потока воздуха. [5] Отмечается важность использования современных вклееных стёкол, которые не только снижают ощутимо сопротивление воздуха, но и повышают структурную прочность кузова в целом.

Международная терминология

В Британском Английском (Великобритания, Австралия, Новая Зеландия) для обозначения лобового стекла используется термин «Windscreen». Кроме того, лобовое стекло — щиток старинных открытых спортивных автомобилей высотой ниже 20 см (точнее, 8 дюймов) иногда обозначается как «Aeroscreen».

В США предпочитают использовать термин «Windshield», а «Windscreen» означает там обычно означает ворсистую или полиуретановую накладку на микрофон, уменьшающую фоновые шумы. В Британском Английском все строго наоборот.

В Японском Английском, аналогичным термином для обозначения лобового стекла является «Front Window».

На немецком «лобовое стекло» будет «Windschutzscheibe», а на французском — «Pare-brise». В итальянском и испанском используются похожие и лингвистически родственные термины «Parabrezza» и «Parabrisas» соответственно.

Источник

Автостекла. Разновидности и какое лучше приобрести

Автостекла для автомобилей исполняют защитную функцию, ограждая водителя от атмосферных осадков, пыли и летящих из-под колес камней. Главное требования к автомобильным стеклам — это безопасность и прочность. Какие бывают автомобильные стекла и какое лучше приобрести, мы поговорим в этой статье.

Основная нагрузка приходится на лобовое стекло, поэтому этой части автомобиля нужно уделять особое внимание. Думаем, многим из вас приходилось слышать отвратительный дребезжащий звук, причиной которого является некачественная установка лобового стекла. А трещины-паутинки и сколы могут испортить все удовольствие от поездки. На первый взгляд – мелочи, но, тем не менее, плохо установленное лобовое стекло вряд ли выдержит более-менее серьезное испытание в дороге и может даже стать причиной ДТП! Именно поэтому неправильная установка лобового стекла или покупка низкокачественного изделия – это не просто бессмысленная трата денег, но и угроза вашему здоровью.

Следует помнить, что качественные автостекла изготавливаются исключительно в заводских условиях с применением профессионального оборудования. Сейчас каждый водитель может выбрать именно то, что ему нужно, например, триплекс или сталинит (виды автомобильного стекла).В производстве серийных автомобилей применяется стекло трех основных видов: триплекс, сталинит, теплопоглощающее.

Триплекс (многослойное ламинированное стекло) — это два листа стекла, соединенные между собой прослойкой из поливинилбутиральной пленки. Благодаря этой эластичной прослойке триплекс обладает повышенной устойчивостью к внешним воздействиям. Изделия из многослойного стекла безопасны, поскольку при их разрушении (в результате сильного удара, термической нагрузки и др.) осколки стекла остаются приклеенными к пленке. Многослойными обычно делают ветровые стекла, однако некоторые производители иномарок используют многослойную технологию в боковом и заднем остеклении, что обеспечивает максимальную безопасность при авариях.

Сталинит (закаленное стекло) — это листовое стекло, подвергнутое специальной термической обработке, в результате которой в его поверхностных слоях образуются остаточные напряжения сжатия, что обеспечивает стеклу повышенную механическую прочность, термостойкость и безопасность. Прочность закаленного стекла при ударе в пять-шесть раз превышает прочность обычного стекла. При разрушении оно распадается на мелкие осколки с тупыми гранями, исключающими травмы. Из такого стекла изготавливают боковые и задние автомобильные стекла, люки и так далее.

Теплопоглощающее (тонированное) стекло — это окрашенное в массе стекло, полученное благодаря введению в стекломассу оксида железа. Оксид железа в строго определенной пропорции определяет не только цвет, но и другие специфические свойства стекла. Такое стекло имеет светло-зеленый оттенок и благодаря своей фильтрующей способности защищает от инфракрасных лучей.
Триплекс – стекло, состоящее и трех слоев, между которыми имеется специальная пленка из поливинилбутерала, не позволяющая стеклу разлететься на осколки в случае повреждения, повышающая эластичность и прочность лобового стекла.

Кроме того, триплекс-стекло обладает отличными шумоизоляционными качествами. В силу достаточно высокой стоимости, триплекс устанавливается в основном как стекло лобовое, хотя в дорогостоящих автомобилях делается полное триплекс-остекление. Сталинит — это закаленное стекло повышенной прочности, полученное по специальной технологии. Такое стекло способно выдерживать сильнейшие удары, а при повреждении безопасно для человека, так как разлетается на гранулы.

Приобрести качественное автостекло – это еще не все, главное – профессионально установить его. К счастью, не каждое повреждение автостекла требует его замены. Мелкие сколы и трещины, которые чаще всего встречаются на лобовом стекле, можно исправить, например, при помощи тщательной полировки или с использованием фотополимеров. Если же повреждение более серьезное, то потребуется установка нового лобового стекла.

Чаще всего при этом применяется метод вклейки, для которого требуется специальное оборудование, материалы и профессиональные навыки. Стекла, установленные методом вклейки, обеспечивают автомобилю дополнительную жесткость, прочность и герметичность стыков. Существует и другой вариант – с использованием уплотнителей, но в последнее время он применяется все реже и реже.
