Как правильно подключить дхо с функцией поворотника на авто

Как подключить ДХО в поворотники автомобиля

В России при движении по трассе положено включать фары – такой закон был принят несколько лет назад для лучшей видимости автомобиля. Но гораздо лучше и экономнее использовать для этого дневные ходовые огни — ДХО. Их можно встроить в указатели поворота, и они будут выполнять двойную функцию – на поворотах мигать нужным цветом, а в остальное время светить белым светом. Хотя бывают и простые варианты, которые функцию поворотов не выполняют.

ДХО в поворотники можно установить самостоятельно, нужно только купить готовый блок и правильно подключить его. Но существует много вариантов таких блоков, разного качества и с разным функционалом.

Какие преимущества даёт установка ДХО в поворотники

Использование отдельной дневной подсветки экономит немало энергии аккумулятора, и это самый главный плюс такого решения. Она потребляет максимум 15 Вт, против примерно 100 Вт для фар, и это очень ощутимая разница. Аккумулятор дольше держит заряд, генератор его быстрее заряжает, и в целом его ёмкость падает дольше, то есть срок службы удлиняется.

Побочный эффект меньшей нагрузки на генератор – уменьшение расхода топлива. А это прямая денежная экономия. Учитывая, что установка ходовых огней стоит относительно недорого, то она быстро окупится за счёт сэкономленного бензина.

Какие бывают ДХО

Обычно дневные ходовые огни в поворотники представляют собой светодиодный блок, который устанавливается вместо штатной лампы поворотов. Но в отличие от обычной лампы такой блок может переключаться в два режима – мигать, как обычный поворот, и просто светить белым светом. Для этого в нём имеются светодиоды оранжевого и белого цвета, а также управляющий блок, который их переключает по ситуации. Поэтому никаких проблем с освещением не возникает.

Бывают и другие конструкции, которые также состоят из ярких светодиодов. Например, ДХО с функцией бегущего поворотника представляет собой гибкую планку со светодиодными блоками, которая может крепиться над или под фарами. При включении поворота светодиоды имитируют бегущие огни в сторону поворота, а при выключении светят все сразу. Такие гибкие ДХО с функцией поворотника подходят не для всех моделей авто.

В некоторых имеется функция сопровождения, когда яркость снижается вдвое, когда водитель покидает салон, и подсвечивают ему путь перед автомобилем, а через несколько минут гаснут.

Дневные ходовые огни

Куда устанавливать ДХО

На некоторых моделях автомобилей предусмотрены отверстия для монтажа дневного освещения, обычно на бампере. Для других можно приобрести блоки для установки в поворотники. Наконец, можно установить их в решетку радиатора, сняв её и сделав подходящие отверстия. Главное – соблюсти все расстояния и угла по ГОСТу.

Нас интересует установка именно в указатели поворота, поэтому рассмотрим её, хотя принципиальной разницы в подключении нет.

Схемы подключения ДХО с функцией поворотника

Единой схемы, подходящей для всех моделей автомобилей, нет, так как конструкция их разная. Да и сами блоки тоже отличаются. Поэтому лучше всего посмотреть на форумах, где общаются владельцы конкретной модели, там скорее всего, отыщется немало вариантов подключения, причём испытанных на практике.

Например, можно использовать такие схемы:

Всё это распространённые схемы, которые собираются своими руками. Есть немало и других подобных. Они подойдут для тех, кто любит сам мастерить и паять разные приспособления.

Но как подключить ДХО с функцией поворотника из готового комплекта? Это самый простой вариант, с этим справится любой, кто умеет держать отвёртку, а у мастера это займет несколько минут. Блок управления подключается просто:

Если лампочки ДХО и поворотник конструктивно расположены в одной лампе, у них всё равно есть разные контакты, которые подключаются по приложенной схеме.

Законно ли устанавливать ДХО в поворотники

Вообще, по поводу вмешательства в конструкцию автомобиля у инспектора могут возникнуть претензии. Если ДХО предусмотрено производителем, как на многих современных автомобилях, то вопросов нет. Но самостоятельная установка как раз и есть такое вмешательство, и за несоблюдение правил можно получить штраф.

Есть ГОСТ, который регламентирует расположение дневной подсветки. Например, расстояние между правой и левой должно быть не меньше 60 см, а высота от земли их должна быть не менее 25 см и не более 150 см. Также надо использовать исключительно белый свет и соблюдать углы наклона и поворота. Свет должен автоматически включаться при запуске двигателя и выключаться вместе с ним.

После установки нужно получить разрешение на эксплуатацию, даже если всё было сделано строго по ГОСТ-у. Иначе могут возникнуть проблемы при первом же техосмотре. Особенно это относится к гибким ходовым огням с функцией бегущего поворотника, так как их обычно устанавливают на своё усмотрение, как тюнинг, не предусмотренный конструкцией. Они могут не соответствовать требованиям.

Поэтому всегда надёжнее обратиться к специалистам, которые подберут и установят подходящие к автомобилю ходовые огни, а затем оформить их официально.

Источник

Схема подключения дхо с функцией поворотника

На территории РФ уже более 8 лет действуют поправки в правила дорожного движения (ПДД), в соответствии с которыми движущееся транспортное средство в светлое время суток должно быть обозначено фарами ближнего света, противотуманными фарами (ПТФ) или дневными ходовыми огнями (ДХО). Использование для этих целей головных и противотуманных фар имеет ряд недостатков. Поэтому водители предпочитают покупать готовые модули ходовых огней и самостоятельно их устанавливать в своё авто. Как правильно подключить дневные ходовые огни, чтобы их эксплуатация была безопасной и не противоречила действующим законам?

Нюансы включения ходовых огней

Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.

Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.

Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Подключение и установка LED-драйвера – это лишняя трата времени, ведь ДХО на светодиодах месяцами исправно светят без какой-либо стабилизации…

Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Использовать светодиодные ДХО без стабилизатора напряжения – значит выбрасывать каждый год, как минимум, несколько сотен рублей на новые модули и тратить время на их замену.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

Простейшая схема

Самая простая схема включения ДХО при запуске двигателя показана на рисунке. Плюсовой провод подсоединяют на клемму «+» замка зажигания. Минусовой провод крепят на корпус машины в удобном месте. В таком виде схема имеет существенный недостаток. Светодиодные ходовые огни будут излучать свет всё время, пока повёрнут ключ зажигания. К тому же их работа не согласована с работой остальных фар, а значит, не отвечает требованию ГОСТа.

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной. Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка. Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

При стоянке автомобиля в темное время суток, для его обозначения используются габаритные огни, использование ДХО ПДД запрещено.

Подключение через 4 контактное реле от генератора или датчика масла

Два следующих способа имеют общую основу и подразумевают работу дневных ходовых огней только после запуска двигателя. Схема включения ДХО от генератора базируется на переключении четырёх контактного реле и геркона. Контакты реле ДХО подключают так:

Проверив надёжность всех контактов, переходят к настройке. Для этого заводят двигатель и, перемещая геркон вблизи генератора, добиваются его срабатывания и стабильного свечения ДХО. Затем геркон прячут в термотрубку и с помощью нейлоновых стяжек фиксируют в найденном месте.

В момент пуска двигателя, а затем и генератора замыкаются контакты геркона и реле, подавая напряжение питания на светодиоды ходовых огней. При этом лампы габаритов остаются отключенными, так как ток через катушку реле мал, чтобы их зажечь.

В отсутствие геркона можно запитать ДХО от датчика давления масла. В этом случае 86-й контакт соединяют с лампой давления масла. В остальном схемотехника дублируется. Обе схемы имеют общий недостаток. Их нельзя применять, если в габаритах установлены светодиоды.

Подключение через 5 контактное реле

Теперь пришло время узнать о том, как подсоединить ходовые огни через реле с пятью контактами. Схема является наиболее универсальной, и собрана с целью исключить недостатки предыдущих вариантов. Сначала о подключении реле для ДХО:

Работает схема с пяти контактным реле следующим образом. При повороте ключа на ДХО поступает напряжение +12 В, тем самым включая их. Если включить габаритные огни или фары головного света, то реле разомкнёт контакт 87а и замкнёт неактивный контакт 87. В результате ДХО погаснут, а габариты включатся. Схема полностью соответствует требованиям ГОСТа и ПДД и может работать с габаритными огнями даже на основе светодиодов.

Однако схема все же имеет один отрицательный момент – ДХО будут включаться сразу же после поворота замка зажигания. То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть.

Несмотря на все же имеющийся недостаток схема довольно удачна, но чтобы правильно подключить ДХО через пяти контактное реле понадобится обязательно дополнить схему стабилизатором напряжения.

Данный вариант включения интересен тем, что путь протекания тока через ходовые огни является независимым. Это позволяет устанавливать в фары габаритов и ДХО источники света любого типа и мощности.

Блок управления ДХО

Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.

К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.

Касается это, в первую очередь, продукции с AliExpress, которая не соответствует требованиям практически по всем моментам.

Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:

Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли. Немецкая продукция от Philips и Osram также обладает всеми вышеописанными преимуществами блока DayLight+, однако поставляются немецкие блоки управления только совместно с фарами дневных ходовых огней и обладают более высокой стоимостью.

Для подключения ДХО, нужен сам комплект ходовых огней.
С функциец повторителя поворотника.

Два реле 5 контактных, провода для подключения, клеммы мама, предохранитель.

В Реле.1- массу на разъем 85 взять с Ручника. Масса с ручника заставляет катушку переключить перемычку с 87а на 87. ДХО отключаться.Так же при включение габаритов они отключаться.

Подключение ДХО через кнопку или Тумблер. При включение гобаритов, ДХО отключаться.

Включение ДХО автоматически после запуска двигателя. И отключение при включение гобаритов и ближнего света.

Источник

Схема подключения ДХО с повторителем поворотника.

Для подключения ДХО, нужен сам комплект ходовых огней.
С функциец повторителя поворотника.

Два реле 5 контактных, провода для подключения, клеммы мама, предохранитель.

В Реле.1- массу на разъем 85 взять с Ручника. Масса с ручника заставляет катушку переключить перемычку с 87а на 87. ДХО отключаться.Так же при включение габаритов они отключаться.

Подключение ДХО через кнопку или Тумблер. При включение гобаритов, ДХО отключаться.

Включение ДХО автоматически после запуска двигателя. И отключение при включение гобаритов и ближнего света.

Лада 2110 2005, двигатель бензиновый 1.6 л., 86 л. с., передний привод, механическая коробка передач — электроника

Машины в продаже

Комментарии 13

При последней схеме подключения ничего не поменялось, единственно, мне не нужно, чтобы дхо тухли при включении ближнего. Делал без 2го реле на 5 контактов. 87 на +ДХО сразу… суть в том, что при включении поворотника не гаснут диоды ДХО…

привет подскажи если купить дхо с функцией поворотника в 2 ряда диодов то черный провод на минус, желлтый на поворотники и красный на замок зажигания так? когда будет мигать поворотник то белые диоды дхо при этом светятся или они отключаются при такой схеме? и потом когда выключишь поворотник снова включаются белые?

мужик я те на алиэкспресе и не такую фигню закажу. вопрос другой можешь ли ты найти производителя отечественного своего реле) если нет где гарантия в стабильности твоего реле. в случае если оно полетит есть возможность возврата или обмена.
вот из-за этого все и усложнено на наших отечественных запчастях

Его цена 170 р. Работает у брата 2 года

поваротники без ключа не работают так что, так что отключив зажикания и дхо не включаться
но естьодно но эт аварийка-она работает без ключа ии же это сигналка со свето сигнализацией на поворотники

точно вот этого я не учел. вообще буду вешать на + 12 (зажигание) и отключение при ближнем свете на реле

а так тебе что бы все работало нормально нужно было все это дело соберать не на реле а на блоке управления дхо и оворотниками

Источник

Дневные ходовые огни в поворотники (ДХО 2 в 1) Crossfire Lite от HPL

Приветствую, всех любителей авто! Загорелся я идеей установки на Крейсер дневных ходовых огней (ДХО) совмещённых с поворотниками — два в одном. Изучил предложения и выбрал наверное одно из самых ярких и надёжных (надеюсь) решений — лампы Crossfire Lite от HPL(Hight Performance Lights) мощностью 5,2 Вт каждая.
hiperlights.ru/cat/fronts/cf-lite

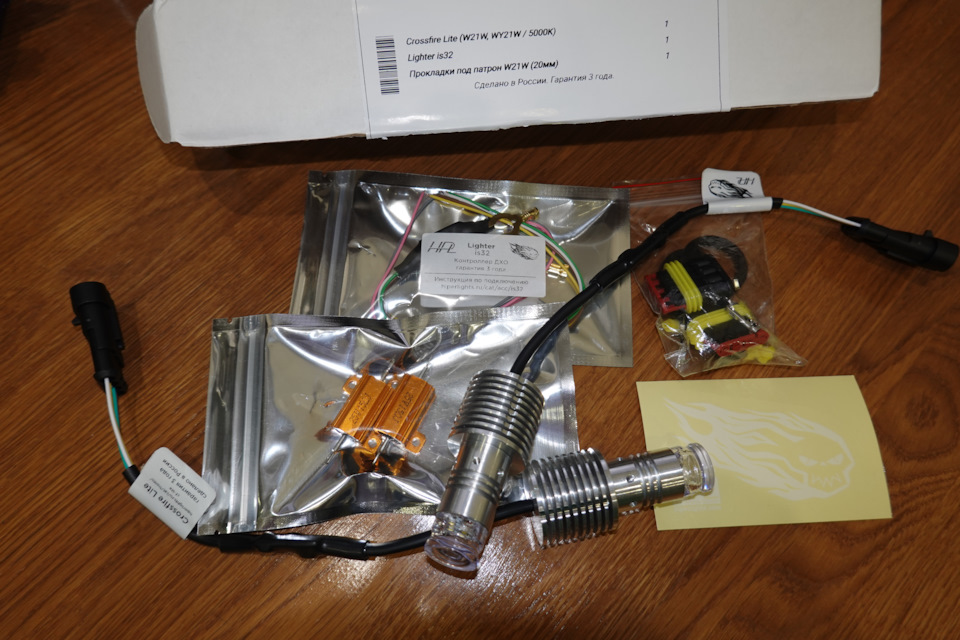

Помимо этого приобрел там же блок управления ДХО (Ligher IS32), который включает огни через несколько секунд после того как двигатель оживает и гасит их после остановки двигателя с регулируемой, от нескольких секунд до минуты, задержкой. hiperlights.ru/cat/acc/is32

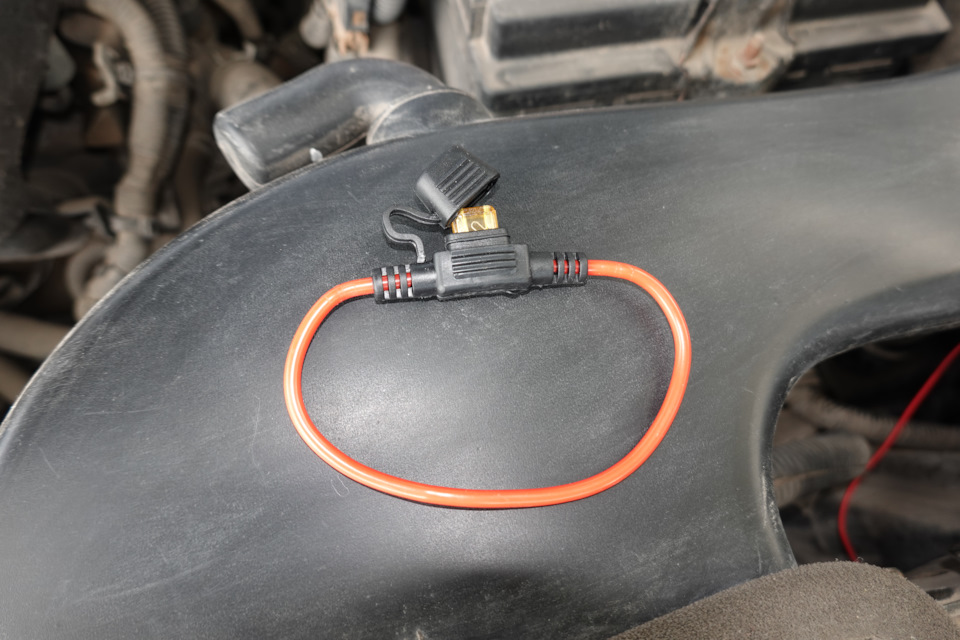

В добавок ко всему обязательно необходимо приобрести колодку предохранителя, т. к. необходимо защитить внедряемые элементы от КЗ.
