Как правильно пользоваться газовым оборудованием на авто 4 поколения
Что нужно знать о ГБО 4-ого поколения
Современное ГБО 4-ого поколения – это в настоящий момент самый оптимальный и надёжный вариант для различных мобильных газовых систем. В нём подача газовой смеси на форсунки каждого цилиндра двигателя внутреннего сгорания осуществляется и управляется раздельно.
Баллон газа на 65 литров внутри багажника. Могут быть круглые баллоны. Заправочная горловина внутри багажника, внутри которого остается еще много места
Особенности эксплуатации ГБО 4-ого поколения
Оборудование позволяет осуществлять комбинированное питание двигателя бензином и газом. Переключение из одного режима питания в другой может производиться из кабины ручным способом, а также автоматически. Маленькая панель управления содержит светодиодный указатель уровня газа и переключатель топлива. Обычное расположение панели управления – под рулевой колонкой слева возле регулятора направления фар.
Индикатор газа содержит четыре зелёных светодиода и один красный, расположенных в один ряд. Загорание одного зелёного светодиода означает наличие 10 литров газа. Обычно этого запаса хватает на 100-120 км пробега. Загорание красного светодиода сигнализирует о наличии аварийного остатка топлива, которого может хватить на 50-80 км пробега. Оно предупреждает о необходимости заправки газа на газозаправочной станции.
Отдельный красный светодиод, расположенный в верхнем углу пульта и работающий в мигающем режиме, сигнализирует о том, что двигатель работает пока на бензине, но система готовится к переключению на газовое топливо. Это происходит при каждом запуске двигателя до того момента, пока он не наберёт нормальной температуры и хорошо не прогреется.
Кнопка переключения режима питания двигателя и индикаторы количества газа
Так как двигатель имеет как бензиновую, так и газовую систему питания, то такое дублирование в 2 раза повышает надёжность его работы. Кроме того, значительно повышается длительность пробега на одной заправке бензиновым и газовым топливом. Это выгодно в дальних поездках по малонаселённым местностям, где сеть заправок редкая и некачественная. Добавляет также возможность повысить защиту от угона автомобиля легко снимаемый и устанавливаемый коммутатор, удаление которого блокирует подачу бензина и газа на инжекторы.
Особенно выгодно ГБО 4-ого поколения для владельцев авто, двигатели которых оборудованы дорогостоящей системой впрыска топлива с катализатором для очистки выхлопных газов. Оно не только даёт значительную экономию дорогого высокооктанового топлива АИ-98, но экономит при этом ресурс каталитического нейтрализатора.
Это оборудование предназначено для автомобилей, отвечающих экологическим требованиям Евро-3 и более. Оно обладает системой импульсного впрыска газовоздушной смеси, которая работает под контролем отдельного блока управления, сопряжённого с микропроцессором. Блок управления обрабатывает команды микропроцессора и вырабатывает управляющие сигналы, открывающие электромагнитные форсунки впрыска газа и блокирующие форсунки подачи бензиновой смеси.
Концентрация подаваемой топливной смеси контролируется системой датчиков, которые определяют:
Если давление подаваемого газа становится ниже порогового значения, то электронный блок автоматически отключает газовые форсунки и открывает бензиновые форсунки, переводя двигатель на бензиновое питание.
Состав и схема работы ГБО 4-ого поколения
Схема ГБО 4-го поколения
ГБО включает в себя три составные части:
Мультиклапан устанавливается на горловине газового баллона. Он предназначен для обеспечения заправки баллона и экономного и безопасного расходования газа в процессе питания работающего двигателя. В его состав входят:
Скоростной клапан обеспечивает перекрытие расходного канала в случае быстрой утечки газа при обрыве или повреждении соединительной трубки от баллона до двигателя.
Система подготовки и распределения газа состоит из:
Запуск мотора предусмотрено проводить на бензине. Запуск от газа является нештатным режимом и допускается при неисправности бензиновой системы. Однако он создаёт большую нагрузку на диафрагму редуктора и значительно сокращает его срок службы. При устойчивом прогреве двигателя до 20-300С происходит его автоматическое переключение на газовое питание. При падении давления газа до порогового значения двигатель автоматически переключается обратно на питание от бензина. При этом вырабатывается специальный звуковой сигнал, предупреждающий водителя об отсутствии газа.
ГБО 4-ого поколения не допускает появления различных хлопков в канале впуска топлива, характерных для плохо синхронизированных механических систем подачи. Поэтому его можно смело монтировать на двигатели с пластиковыми коллекторами и системами с регулируемой геометрией подачи газовой смеси. После монтажа оборудования в обязательном порядке требуется выполнить корректировку момента зажигания, так как время сгорания и октановое число газа большое. Оно требует более раннее зажигание, т.е. больший угол опережения.
Видео: Какое бывает ГБО? Поколения ГБО
Промышленностью выпускаются для газовых систем специальные свечи зажигания, хотя и обычные бензиновые свечи работают с ГБО хорошо. Корректировка угла зажигания производится с помощью электронного вариатора. Владелец автомашины может использовать возможности чип-тюнинга для изменения заложенных производителем средних характеристик двигателя, а также установить другую температуру автоматического переключения режима питания.
Для повышения надёжности работы двигателя, продления ресурса форсунок и редуктора и защиты их от мусора, который попадает в баллон при заправке из старых ёмкостей на АЗС, мастера советуют использовать дополнительные фильтры.
Преимущества ГБО четвёртого поколения
ГБО 4-ого поколения по сравнению со своими старшими предшественниками имеет ряд несомненных достоинств. К ним относятся:
Основные проблемные вопросы, связанные с эксплуатацией ГБО
В период эксплуатации автомобиля с ГБО 4-ого поколения может наблюдаться ухудшение его динамических характеристик. Причинами такого явления могут быть:
Ещё кое-что полезное для Вас:
Если автомобиль долго заводится, причиной этого может быть:
Видео: ГБО 4-ого поколения на Suzuki Grand Vitara new
Техническое обслуживание ГБО четвертого поколения
1. Требуется выполнять еженедельно:
2. Требуется выполнять ежемесячно:
очистку или замену фильтра. Для этого нужно отсоединить от фильтра входную трубку и демонтировать фильтр. Очистить или заменить фильтрующий элемент. Внутри него находится маленький магнит, который следует установить на место после очистки фильтра.
3. Один раз в течение двух лет следует разбирать и чистить редуктор. При этом нужно соблюдать осторожность, чтобы не помять и не порвать мембрану. По окончании чистки и сборки редуктора обязательно выполняется проверка на наличие утечки.
Опыт использования ГБО 4 поколения
Установил ГБО-4 05.07.14г.
*************
Спустя месяц эксплуатации можно сделать первые более-менее объективные выводы:
Динамика:
Сразу после установки пару дней ездил без кондера. Динамика как мне показалась стала лучше. Если на бензине «подхват» был при 2000об./мин. то на газу где то с 1800об./мин. Потом было пару регулировок, то ли на них мне что то там подкрутили, то ли привык, — в общем тяга та же что и на бензине.
При включении кондера изначально разницы не чувствовал, точнее было также как и на бензине, потом съездил на регулировку (сказали был недолив), — и буквально через пару дней стал существенно чувствовать включение кондера, машина с трудом трогалась без подгазовки. В итоге поехал на вторую регулировку, — упало давление.
На данный момент: без кондера — разницы с бензином не чувствую; с кондером — небольшая потеря в динамике, при обгонах на трассе приходится слегка за раннее выходить на обгон, но при этом не переключаться на 4-ю. (сравниваю с ланосом на бензине, — у него больше просадка по динамике при включении кондера)
Расход:
Начитавшись различных форумов был полностью уверен, что расход у меня будет +10-15% к бензиновому, но на практике получилось немного больше, а именно +20-25%, или +2-2,5л.
Сразу оговорюсь, что все замеры делаю по полному баку, то есть заправляю до отсечки, и выкатываю до момента когда газ не включается.
Сейчас лето, а это значит кондер работает практически все время, стиль езды средний, двигатель кручу до 3000-3500об./мин. По городу у меня получается 12-12,5л/100км, а по трассе 10-10,4л/100км. Как то многовато… Но опять же, некоторые пишут что +20% это нормально… Кому верить, — не понятно. При чем при выкатывании последних двух баков у меня расход вышел вообще 13л… Но я грешу на то, что поменялся мой ежедневный маршрут, — стало много коротких поездок, причем по далеко не ровной местности. Но при этом расход по трассе остался в пределах 10л/100км. Все это опять же с кондером, т.к. сейчас нереально жарко…
Экономия:
Все свои замеры заношу в таблицу, согласно им за месяц я проехал 1823км., — на них я сэкономил 994,48грн. (кому интересно, могу скинуть табличку с детальными подсчетами, и описаниями условий езды на каждом баке)
Как по мне, то вполне нормальные цифры, и где то месяцев за 7-8 я должен отбить его установку. :)))
Общие впечатления:
По эксплуатации машина ни чем не отличается от чисто бензиновой. Сама переключается, газом не воняет, в динамике по большому счету не поменялась…
Разве, что я привык все время ездить от полного до пустого бака, а с газом приходится более часто посещать ГЗС.
Кстати, баллон-тор у меня на 48л. На одной заправке у меня стабильно влазит 36-37л, а на других (пробовал несколько марок) 33-34л. (заправляюсь в основном поздно вечером или рано утром, так что температура воздуха приблизительно равна), и при этом проезжаю свои положенные км. для расхода 12-12,5л/100км. Почему так?
Запаску по городу не вожу, а при дальних поездках бросаю в багажник (фото №3)
Вот пожалуй и все на данный момент наблюдения. Периодически буду добавлять.
————-
спустя 2.5 месяца (24.09.14)
Машинка и в частности ГБО продолжает радовать. Но, периодически почитав или пообщавшись с людьми о ГБО 4 поколения и его расходе, точнее приросте расхода в сравнении с бензином, возникает вопрос, а не много ли она у меня кушает? (+20%).
Все мои визиты к установщикам заканчивались тем, что: «- да, расход великоват, но в пределах нормы. Настройки почти идеальны.». И когда после очередной корректировки расход не поменялся, я забил на них, точнее отложил визит к ним до первого ТО (10,000км).
Ездил к другим установщикам, но их ответ был практически тот же…
Но потом, пообщавшись с одним из установщиков (к сожалению он в другом городе и возможности поехать к нему практически нет) было озвучено предположение, что проблема не в газовых мозгах, или настройках, а в их механической составляющей… Тобиш подключено не совсем правильно… Это предположение было выдвинуто в связи с тем, что патрубки обогрева редуктора тонкие, и из-за этого газ не достаточно подогревается, и поэтому у меня такой расход… (Но почему установщики и другие «спецы» сказали что диаметра установленных патрубков достаточно?)

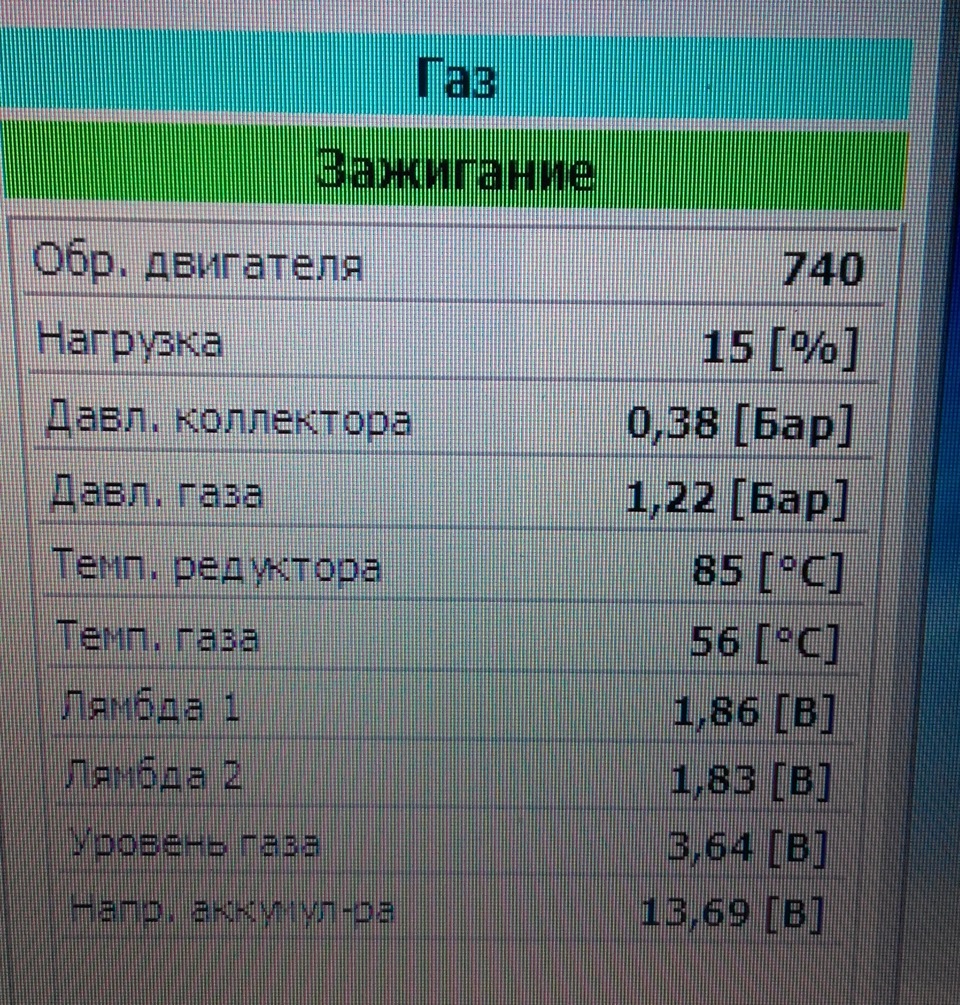

При этом компьютер показывает, что температура редуктора во время движения 70-72 градуса, а на холостых доходит до 85-86. Температура газа 55-56 градусов (как при движении так и при стоянке)
Если верить форумам, то температура редуктора во время движения маловата, но в пределах нормы. А температура газа при движении-стоянке практически не меняется (+-1 градус). Может ли это так влиять на расход? Или может у меня все ок, и не стоит заморачиваться?
Обзор ГБО 4 поколения
Несмотря на то, что уже много лет автосервисы предлагают клиентам монтаж современного газобаллонного оборудования 5 и 6 поколения, большинство автолюбителей по-прежнему отдают предпочтение четвертому. Оно продолжает быть актуальным с точки зрения технических характеристик и самым выгодным по себестоимости и обслуживанию.
История появления газобаллонной системы
Установка ГБО 4 поколения началась еще в 1999 году и сразу дала толчок к началу массового использования газа в качестве замены бензина. В первую очередь это произошло из-за изменения экологических стандартов в Европе. Предыдущие модели не удовлетворяли требованиям протокола ЕВРО-3, а значит их эксплуатация на текущий момент времени запрещена.
С появлением газового оборудования 4 поколения начался новый этап использования газа в качестве топлива для автомобилей. В отличие от предыдущих моделей, оно оснащено системой распределительного впрыска, контролируемой электронным блоком управления (ЭБУ).
Обеспечить двигателю требующееся количество газовой смеси призваны форсунки. Они определяют дозировку расхода топлива на основе данных, поступающих с ЭБУ. «Умный» механизм позволяет экономить топливо и обеспечить стабильную работу машины. При этом мощность двигателя практически не меняется, снижаясь не более, чем на 2%.
Главные отличия ГБО 4 поколения
Кроме системы распределительного впрыска, газобаллонное оборудование этого типа отличают и другие технические особенности. В редукторе поддерживается постоянное и стабильное давление за счет форсунок, установленных на каждый цилиндр. Каждая из них соединена напрямую с контроллером, который обеспечивает своевременную подачу топлива в необходимом количестве.
ГБО 4 поколения – первое в истории добавление к топливной системе, способное самостоятельно поддерживать экономичную подачу газовой смеси без ущерба для работоспособности автомобиля.
Что входит в комплект ГБО
Газовое оборудование 4 поколения, кроме собственно баллона, включает в себя список технических средств и конструкций.
Помимо этого туда входит мультиклапан с запорной аппаратурой, баллон, заправочные и расходные магистрали.
Каждая из перечисленных деталей работает таким образом, чтобы обеспечить максимальную производительность газобаллонной системы и машины.
Разница между пропановым и метановым ГБО 4 поколения
Конструкция, предназначенная для работы на пропан-бутановой смеси, комплектуется пропановым редуктором. Он может нормально работать с любыми формами баллонов. Пропан закачивается в ёмкости при давлении в 16 атмосфер. Баллоны могут быть тороидальными, прямоугольными или цилиндрическими. Это сильно экономит место и удешевляет процедуру установки оборудования. Расход газа на 10-15% больше по сравнению с бензином, но стоит он дешевле. Пропановые заправки встречаются часто и проблем с топливом не возникает.
Плюсы и минусы
Достоинств у установки ГБО 4 поколения много и поэтому даже 20 лет спустя оно продолжает оставаться самым популярным среди возможных вариантов.
Плюсы
Минусы
С последним автовладельцы газобаллонного оборудования справляются, устанавливая конструкцию вместо запаски, чтобы сохранить полезное пространство багажника.
Почему ГБО 4 поколения до сих пор популярно
Основным преимуществом этого оборудования до сих пор остается цена. Она гораздо ниже, чем требуется для монтажа газобаллонного оборудования 5-го или 6-го поколений. К тому же, в этом варианте возможно использование как пропан-бутановой смеси, так и метана. Тогда как выбор топлива для более новых конструкций ограничен пропан-бутаном. Ну и третья причина популярности этого варианта заключается в легкости и дешевизне обслуживания.
Правила эксплуатации ГБО 4 поколения
Чтобы газовая система прослужила максимально долго, пользоваться ею нужно с соблюдением некоторых правил. Техническое обслуживание необходимо проводить каждые 10-15 тысяч километров пробега. Это позволит своевременно проводить замену изношенных частей. Сами баллоны проверяются каждые два года, а через 10 лет (пропан) или 20 лет (метан) после начала эксплуатации меняются на новые.
При необходимости сразу осуществляйте замену редуктора. Это предотвратит утечку газа и решит множество проблем. Менять редуктор нужно каждые 2 года.
Производители ГБО 4 поколения
Сегодня лидерами на рынке остаются такие компании, производящие газобаллонные системы, как BRC, LOVATO и Digitronic. Первый бренд отличается высокой стоимостью, но при этом высоким рабочим ресурсом. Без сбоев ГБО этой фирмы работает даже при 300 тысяч километров пробега.
Оборудование LOVATO находится в средней ценовой категории. Его отличает отменное итальянское качество, хорошая работоспособность и легкость в обслуживании. Многие автосервисы работают именно с такими системами.
Digitronic стоит дешевле всего, но при этом обладают меньшим ресурсом службы, чем ГБО указанные выше. К тому же с таким комплектом нельзя пропускать четко установленные сроки технического обслуживания, поскольку это может привести к поломке конструкции.
Окончательный выбор какое газобаллонное оборудование поставить на автомобиль, остается за Вами. Получить ответы на все интересующие вопросы и начать процесс установки Вы сможете уже сегодня, связавшись со специалистами компании «Power-Gas».
Настройка ГБО-4 инструкция для чайников
Купив б/у машину «на газу» и я был счастлив, что буду экономить на топливе. В действительности я огреб кучу проблем с газовым оборудованием, которые удалось решить спустя год копания в инете, чтения форумов и посещения разных СТО по ГБО. Изложенные рекомендации, основаны на моем личном опыте самоучки, и адресованы новичкам и чайникам, кто хочет разобраться и настраивать свою машину сам.
Машина Geely CK2. Оборудование:
— Редуктор Tomasetto Alaska AT-09;
— Форсунки REG FAST Light (синие);
— ЭБУ (электронный блок управления) Stag 4 plus.
Шаг первый – заглядываем под капот машины.
1 – газовый клапан; 2 – редуктор; 3 – рейка с газовыми форсунками; 4 — MAP sensor; 5 – фильтр газообразного пропана.
Назначение:
1) Газовый клапан:
— клапан устанавливается в подкапотном отсеке между баллоном и редуктором
— клапан перекрывают или открывают газовую магистраль по команде переключателя/ коммутатора/ блока управления
— когда электропитание отключается, он должен находиться в закрытом положении
2) Редуктор:
— испарение жидкой пропанобутановой смеси (нефтяного газа), осуществляется за счет снижения давления и теплообмена между частями редуктора, подогреваемыми жидкостью системы охлаждения
— автоматическое снижение давления до рабочего уровня
3) Газовые форсунки (инжекторы):
— блок газовых инжекторов устанавливается в непосредственной близости от впускного коллектора и подключается шлангами к форсункам, врезанным в коллектор максимально близко к впускному клапану
— основной параметр инжекторов – минимальное время открытия. Чем меньше время открытия, тем быстрее работает инжектор и точнее может быть осуществлена подача газа
4) MAP sensor (датчик давления и температуры газа):
датчик, измеряющий температуру газа непосредственно в потоке газа. Он объединен с датчиком давления газа, что дай возможность ЭБУ газа делать правильные расчеты и коррекции
5) Фильтр паровой фазы газа тонкой очистки:
— устанавливается между редуктором и газовыми инжекторами
— обеспечивает тонкую фильтрацию испаренного газа (70-80 микрон)
На что следует обратить внимание:
1. Шланги с ОЖ идущие к редуктору должны быть толстые и врезаны параллельно печке. Если у вас на штуцер редуктора одет кусок толстого шланга, а в него вставлен шланг с мизинец толщиной будут проблемы с прогревом редуктора см. статью.
2. Не поленитесь, подтяните все хомутики. Со временем шланги обжимаются и газ начинает травить.
3. Проверьте провода идущие от мозгов ГБО к аккумулятору. Они хлипкие. В инете описано много случаев, когда проблемы с ГБО были связаны с отвалившимися контактами.
4. Рекомендованное положение форсунок – вертикальное. Добивается притягиванием их пластиковыми хомутами к «чему удобнее». Проводя ТО, мастера эти хомуты обрезают, а затем часто ленятся всё восстановить, как положено, и форсунки болтаются «как есть» на своих шлангах.
Шаг второй – приобретаем кабель, устанавливаем ПО.
С кабелем два варианта или покупаем или делаем самостоятельно – инет в помощь. Я купил. ПО скачиваем на официальном сайте (www.ac.com.pl), оно бесплатное (точнее входит в стоимость вашего газового ЭБУ). Для мобильности устанавливаем ПО на ноутбук. Тут есть пару моментов:
— батарея ноута должна выдерживать минимум 10-15 минут работы, иначе рискуете его выключением посередине калибровки;
— желательно доступ к инету:
а) для обновления прошивки газового ЭБУ;
б) если у вас стоит Windows 7.
Дело в том, что подлая Windows 7 ставит драйвера только на тот порт USB куда вы воткнули кабель. Если он у вас вдруг разболтался и вы решили кабель воткнуть в другой USB, то Windows 7 начнет качать с инета драйвера по новой и по новой их устанавливать именно для этого порта USB.
Подключаем кабель к разъему газового ЭБУ и ноуту. Запускаем ПО.
Шаг третий – настройка ГБО.
Прежде, чем лезть в настройки, рекомендую прочитать статью, автор толково изложил принципы работы газового ЭБУ.
Ниже приведен текст взятый от сюда. Добавлены комментарии ( К: ) по выбору некоторых параметров, исходя из собственного опыта.
После установки программы, подключаем кабель интерфейса к блоку управления, заводим автомобиль и запускаем программу. В открывшемся окошке мы увидим разные вкладки, параметры настройки и т.д.
Первое окно.
Все, на что нужно обратить внимание в первом окне это несколько пунктов.
1. Кол-во цилиндров ⇒ Выставляем кол-во цилиндров вашего автомобиля.
2. Кол-во цилиндров на катушку ⇒ Правильно выставляем кол-во цилиндров на катушку. В зависимости от типа вашего двигателя и количества цилиндров, это значение может быть от 1 до 4. Если вы правильно его выставили, то значение сигнала RPM (в окошке по середине справа), будет примерно соответствовать оборотам вашего двигателя.
Второе окно.
Двигаемся далее и переходим во вкладку «Установки ГАЗ контроллера»
Здесь нам необходимо обратить внимание на следующие показатели.
1. Температура включения ⇒ Для нормальной работы редуктора, он должен быть хорошо прогрет. Но здесь мы указываем минимальную температуру переключения автомобиля на газ. Летом это не менее 35°, зимой не менее 40°. Следует отметить, что чем лучше прогрет редуктор, тем стабильнее его работа и мягче переход с бензина на газ. Поэтому мы выставляем 45°, чего вполне достаточно для нормальной работы в любое время года.
К: Лучше выставлять 45°. Во первых, у многих машин до 40° ОЖ активен режим прогрева двигателя. Во вторых, устанавливая температуру ниже 45°, большой экономии от более быстрого переключения на газ вы не получите: летом ОЖ >40° нагревается очень быстро, в зимние морозы переход на газ при температуре редуктора
К: Автокалибровку рекомендую производить на хорошо прогретом двигателе: когда температура редуктора, газа (шлангов ведущих к форсункам) и подкапотного пространства установиться на постоянном, рабочем значении. После автокалибровки стоит сохранить настройки (вкладка Параметры автомобиля — Сохранить). Пригодиться. Желание вручню подредактировать карту очень навязчиво, а результат не очевиден.
Система начнет автоматическую настройку, как только автомобиль будет прогрет до 50°. Посте старта, необходимо подождать некоторое время пока калибровка не будет завершена. Как правило это занимает до 2 минут. В случае если настройка длится более двух минут, скорее всего, это говорит о том, что есть какие-то неполадки в системе зажигания, либо неправильно подобранно или установлено оборудование. Стоит отметить, что для корректной работы гбо, такие элементы системы зажигания автомобиля как свечи, провода, катушки, должны быть в идеальном состоянии. Если эти узлы «прошли» более 70% своего ресурса, их рекомендовано заменить.
После того как автонастройка будет закончена переходим во вкладку «Карта»
Четвертое окно
Графическая карта будет выглядеть примерно следующим образом.
Важно чтобы, график располагался в диапазоне коэффициента между 1.1 – 1.6.
Такой график говорит о том, что при подборе оборудования и его монтаже, не было допущено никаких ошибок. Ведь форсунки и редуктор подбираются исходя из мощности вашего двигателя. Скажем у вас KIA Ceed, с объемом двигателя 1.6 см3 и мощностью 122 лошадиных силы. Следовательно, выбирать редуктор и форсунки стоит, опираясь на эти параметры. На такой автомобиль вполне подойдет редуктор Tomasetto Alaska AT09 мощностью до 136 л.с. и форсунки Hana 2000 red – работают в диапазоне от 26 до 39 л.с. на один цилиндр. Так же можно устанавливать универсальные форсунки типа Valtek type 30. В комплекте с ними поставляют жиклеры с заводским диаметром дюз 1.5 мм. Мастер при монтаже рассверливает их до необходимого размера.
По аналогии, подбирается оборудование на любой другой автомобиль.
Но что делать, если график находится за пределами этих значений? Причин может быть несколько. Но мы рассмотрим три основных.
1. Неправильно выставлено рабочее давление редуктора.
2. Неправильно подобраны форсунки либо неправильно были рассверлены жиклеры.
3. Первый и второй варианты одновременно.
Как исправить?
Настраиваем рабочее давление редуктора.
В качестве примера, за основу возьмем все тот же редуктор Tomasetto Alaska AT09. Рабочее давление редуктора, рекомендовано выставлять на уровне от 1 до 1,35 атмосфер. Регулируется оно с помощью винта, который находится прямо по центру редуктора. Впрочем, практически во всех редукторах регулировка давления происходит таким же образом.
Если графическая карта находится выше коэффициента 1,6, то давление в редукторе нужно увеличить. При помощи шестигранника проворачиваете винт в сторону увеличения давления. Изменение значения давления, можно наблюдать в реальном времени, в окне программы автонастроки, во вкладке «карта»
Соответственно, если графическая карта ниже коэффициента 1,1, то давление в редукторе нужно уменьшить.
Правильно выбираем форсунки:
Как уже было сказано выше, форсунки подбираются исходя из мощности вашего двигателя. Если регулировки давления редуктора, недостаточно для того, чтобы график оказался в нужном нам диапазоне, то необходимо увеличить либо уменьшить диаметр дюз форсунок. В нашем случае мы рассматривали форсунки Hana 2000 Red. Заводом изготовителем, предусмотрено всего четыре варианта, и подбираются они по специальной таблице. Поэтому ошибиться с выбором сложно.
Что касается форсунок, жиклеры которых, при монтаже рассверливаются, то тут, нет стандартных правил. Каждый мастер делает это по-своему, основываясь на своем опыте. Но в любом случае, сразу, лучше сильно не рассверливать. При необходимости диаметр можно всегда увеличить, а вот уменьшить не так-то просто.
Итак, если наш график находится выше коэффициента 1,6 и путем увеличения давления в редукторе мы не можем добиться желаемого результата, то необходимо заменить форсунки на более мощные либо увеличить диаметр жиклера. Если ниже коэффициента 1,1, то наоборот.
