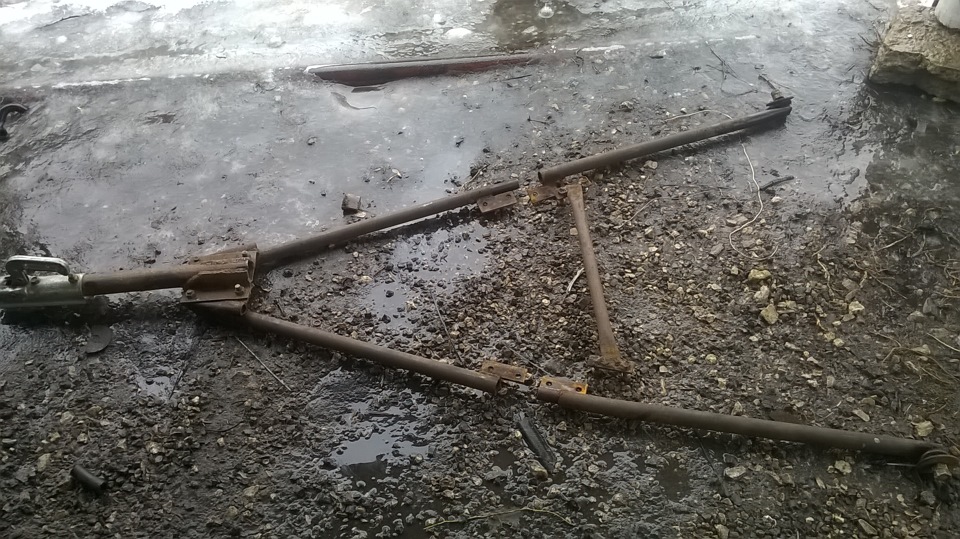

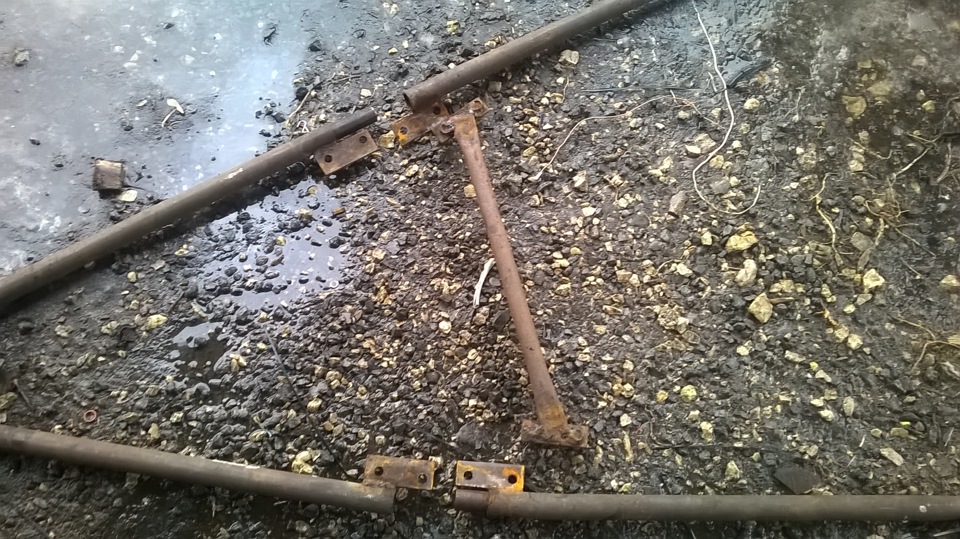

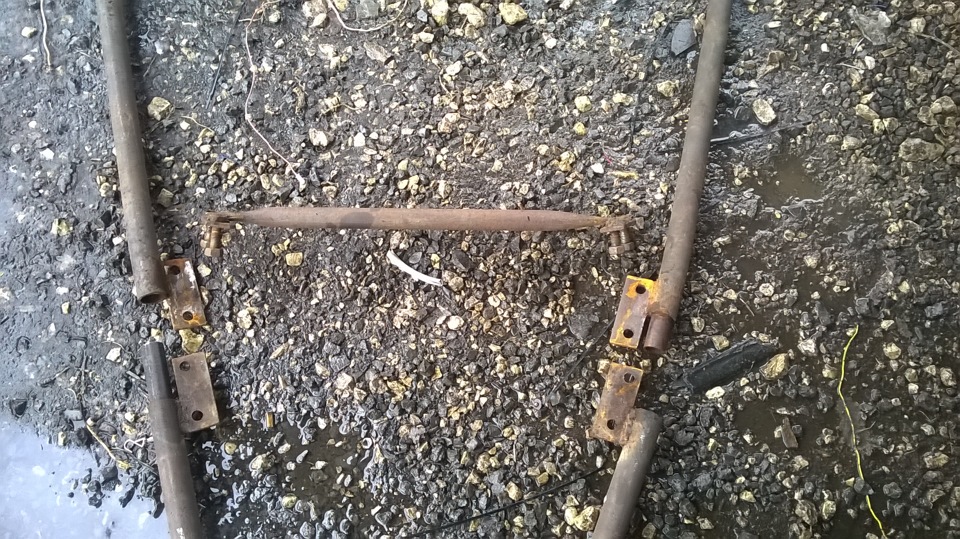

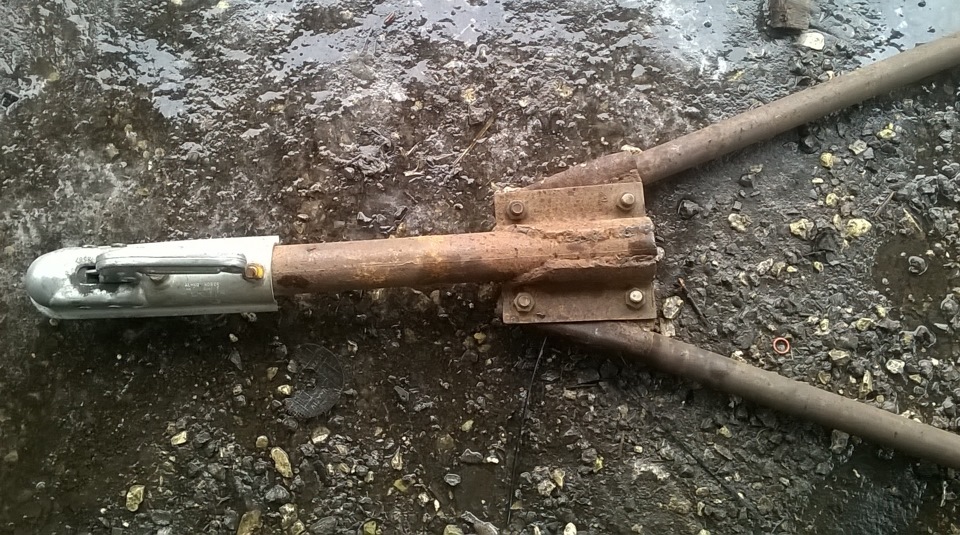

Как правильно сделать жесткую сцепку для грузовиков

Размеры отверстия петли со стороны буксируемого транспорта = 46 мм

Диаметр трубы 73 мм, толщина 6 мм

Обновлен 12 августа 2018 года

Пункт 20.3

20.3. При буксировке на гибкой сцепке должно быть обеспечено расстояние между буксирующим и буксируемым транспортными средствами в пределах 4-6 м, а при буксировке на жесткой сцепке не более 4 м. Гибкое связующее звено должно быть обозначено в соответствии с пунктом 9 Основных положений.

Штрафы

Нарушение правил буксировки влечёт предупреждение или наложение административного штрафа в размере 100 рублей (КоАП, ст. 12.21).

Длина гибкой сцепки должна обеспечивать безопасную и в то же время разумную дистанцию между машинами:

Длина жесткой сцепки Правилами не ограничена. Однако по соображениям безопасности она не должна быть менее половины габаритной ширины тягача (в целях обеспечения свободного маневрирования сцепленных автомобилей без касания друг друга).

Следует также отметить, что в соответствии с пунктом 9 «Основных положений» на гибком сцепном устройстве в целях обеспечения информативности должно находиться не менее двух предупредительных устройств со световозвращателъными полосами — флажков или щитков.

Советы

следующий пункт ПДД; предыдущий пункт ПДД; оглавление; другие статьи 20 раздела:

п. 20.1 — водитель и буксируемое ТС;
п. 20.2 — пассажиры и буксируемое ТС;
п. 20.3 — расстояние между буксирующим и буксируемым ТС;
п. 20.4 — случаи, когда буксировка запрещена.

Анекдоты

– Обыкновенный, просто на заправке ты мне своей дверцей ремень безопасности защемил.

Изобретения

Компания Mercedes-Benz изобрела электронный «ошейник» для трейлеров. Новая система называется «Вспомогательная стабилизация трейлера» (TSA).

Она полностью интегрирована в существующую электронную систему курсовой стабилизации машины.

TSA быстро обнаруживает начинающийся занос или поперечную раскачку прицепа и эффективно подавляет эти движения, попеременно подтормаживая правое и левое передние колёса автомобиля.

Хотите записаться к нам на обучение, но у вас остались вопросы?

Звоните по номеру: +7 (499) 261-8342

Приходите к нам в офис:

м. Бауманска, ул. Фридриха Энгельса, д.23, стр.4, оф.2 (вход со двора)

м. Коломенская, ул. Нагатинская, д.29, корп.4, этаж 2, оф.13

Буксировка с помощью гибкой и жесткой сцепки

Если ломается автомобиль во время его движения неожиданно и посреди дороги, то для решения проблемы возможны два варианта: чинить на месте либо буксировать его на гибкой или жесткой сцепке до какого-либо СТО.

На автомобильных курсах в теории частично знакомят с понятием буксировки на различных сцепках, а вот попрактиковаться доводится попробовать далеко не многим. В самих ПДД теме механической буксировке отводится целая глава и во время изучения очень часто встречается это понятие. Единственное значение его может означать как буксировку прицепа, так и буксировку автомобиля.

В данной статье будет рассмотрено, как правильно буксировать автомобиль на гибкой сцепке, а также при использовании жесткой сцепки. Эти два вида очень распространены и их очень часто можно встретить на дороге. Кроме них существует еще и третий вид — это буксировка методом частичной погрузки, которая также будет рассмотрена здесь.

Буксировка с использованием гибкой сцепки

Данный вид сцепки является одним из самых простых и часто встречающихся.

Гибкая сцепка — это специальный крепкий буксировочный трос, сделанный из прочного материала (стальной или матерчатый трос).

Такой гибкий трос у многих автомобилистов имеется всегда в багажнике, потому что он входит в обязательный комплект автомобилиста и его часто проверяют при прохождении техосмотра. Буксировка автомобиля при помощи стального троса не требует специальных документов у водителей. Ее могут использовать абсолютно все водители, имеющие водительские права и открытые категории на свои автомобили.

Для того чтобы использовать гибкую сцепку, на автомобиле должны быть специальные крепежи для буксировки, как спереди, так и сзади. На новых моделях автомобилей буксировочные крепления находятся в багажнике и при необходимости вкручиваться в специальные отведенные отверстия в бамперах.

Такой вид буксира наиболее часто встречается при буксировке автомобилей, относящихся к классу легковых.

Правила применения гибкой сцепки

Если автомобиль нужно транспортировать на гибкой сцепке, то должны соблюдаться предусмотренные для этого ПДД.

Водитель должен обратить внимание на следующие моменты:

Буксировка на простой гибкой сцепке запрещается в следующих случаях:

Если будут нарушены предусмотренные требования буксировки ТС, то водитель будет оштрафован сотрудником полиции на сумму 500 рублей.

Буксировка на жесткой сцепке

Буксировочное приспособление, имеющее вид жесткой сцепки, отличается и имеет абсолютно другой вид нежели гибкая.

Жесткая сцепка — это такой вид буксира, при котором само приспособление изготовлено из металла, имеющее жесткую, не сгибающуюся конструкцию. Она может иметь вид простой трубы либо формы треугольника, т. е. по одной точке крепежа с каждых сторон либо две с одной и одну с другой.

Буксировка с помощью жесткой сцепки в редких случаях используется для транспортировки легковых авто, т. к. конструкция очень громадная и занимает много места, а также в отсутствии у многих автомобилей специальных креплений для такого приспособления. Она в силу своей формы предназначена для грузовых авто, тягачей, большой строительной техники, а также для автобусов и троллейбусов.

При сравнении с провисающимся тросом жесткая сцепка является более сложной, но зато имеет более надежное крепление. Движение с таким буксиром является также легче, потому что не нужен постоянный контроль расстояния между буксируемыми автомобилями.

Правила для буксировки авто на жесткой сцепке

Данный вид буксирования разрешено применять при следующих условиях:

Буксировка посредством частичной погрузки

Кроме двух видов сцепок предусмотрен еще один вид буксировки, являющийся более сложным, который получил название буксировки методом частичной погрузки.

В данной технологии не используется вообще никаких буксирующих тросов.

Главным и обязательным условием здесь должно быть наличие тяжеловесного эвакуатора, который в задней части кузова имеет специальное место для погрузки передней колесной базы автомобилей.

Как уже стало ясно, частичная погрузка заключается в поднятии одной пары колес у буксированного автомобиля и помещением ее на эвакуатор. Последующие оси остаются на земле.

Метод частичной погрузки позволяет использовать буксировку в условиях, когда гибкая и жесткая сцепки невозможны — если не исправлены рулевая колонка и тормоза, а также в гололедицу.

Если у буксируемого автомобиля установлена АКПП, то никакой из данных трех видов буксировки использовать нельзя. Решением в таком случае будет только одно — использование автоэвакуатора, при котором автомобиль будет полностью поднят и не будет иметь соприкосновение колес с дорожным покрытием.

Подведя итог, стоит обратить внимание автовладельцев на то, что при любом виде буксировки, автомобили должны соблюдать скоростной режим и не превышать установленные 50 км в час.

Также не стоит забывать о том, что буксируемый авто должен иметь работающую и включенную аварийку либо же установленный аварийный знак.

При выполнении всех предусмотренных правил во время буксира из жесткой и гибкой сцепки, водители смогут избежать серьезных трудностей и штрафов от инспекторов ГИБДД.

Рекомендуем посмотреть это видео:

Как правильно буксировать автомобиль

Эксплуатация транспортного средства не всегда является столь безоблачной и простой, как многим хотелось бы.

Периодически автомобиль может «капризничать», отказываясь заводиться, или же в дороге возникают более серьезные затруднения, приводящие к тому, что передвигаться своим ходом он уже не может.

Кроме того, у забывчивого водителя может просто закончится горючее. Во всех таких ситуациях может выручить буксировка машин – если рядом окажется водитель, готовый принять на себя такую ответственность.

Несмотря на кажущуюся простоту этой процедуры, автовладельцы, которые по окончании курсов ни разу не буксировали другое транспортное средство, достаточно быстро забывают о том, что совершение такой манипуляции требует строгого соблюдения правил дорожного движения. Если транспортное средство буксируется неопытным водителем без соблюдения элементарных правил, это может закончится весьма плачевно – от повреждения своего автомобиля до создания аварийно-опасной ситуации на дороге.

Такому «незнанию» банальных правил способствует и процесс обучения – мало кто из инструкторов уделяет этому вопросу должное внимание.

Отсутствие практики негативно сказывается на поведение водителя в реальной дорожной обстановке. Понятие буксировка автомобиля подразумевает не только буксировку машины, но и прицепа.

Вообще же, в ПДД вопросу буксировки посвящен целый раздел, что доказывает, что вопрос этот далеко не такой простой.

Когда буксировка запрещена

Чтобы не попасть под штрафные санкции инспектора ГИБДД, а также избежать создание опасных ситуаций, следует знать моменты, когда буксировка авто запрещена ПДД. К ним относятся следующие:

Внимание! Скорость авто не должна превышать 50 км/ч вне зависимости от того, двигаются автомобили в населенном пункте или вне его.

Кроме того, сотрудники ГИБДД обязательно выпишут штрафную квитанцию, если водитель попытается отбуксировать сразу несколько других транспортных средств, не имеющих возможности передвигаться самостоятельно, одновременно.

Не допускают правила использовать для буксировки мотоциклов без люльки гибкую сцепку, что связано со слабой устойчивостью двухколесного транспортного средства.

Как правильно организовать буксировку авто можно посмотреть на видео:

Буксировка грузового автомобиля

Буксировка грузовых автомобилей представляет собой один из самых сложных видов, выполнение которой можно доверить лишь профессионалу.

Водитель, выполняющий эту процедуру должен не только строго выполнять все правила, но и иметь достаточный опыт. Если неисправность грузовика не удается устранить на месте, потребуется буксировка.

ПДД четко говорят о том, что буксировка грузового автомобиля допускается лишь на жесткой сцепке и никак иначе.

За рулем буксируемого транспортного средства обязательно должен находиться водитель, с соответствующей категорией, дающей право управления им.

Правила буксировки грузового автомобиля на жесткой сцепке говорят о том, что расстояние между двумя транспортными средствами не должно превышать 4-х метров.

На штанге должны иметься светоотражатели, а на буксируемом автомобиле обязательно включается аварийная сигнализация.

Если вместо штанги используется треугольная конструкция, которое максимально жестко соединяет оба автомобиля, присутствие в перевозимом авто водителя уже не обязательно.

Кроме того, такая сцепка позволяет перевозить и автомобили с неисправными тормозами – если их масса в два раза меньше массы «тягача». Так, при буксировке автомобиля массой 1 т на жесткой сцепке масса «ведущего» автомобиля должна быть не менее 2-х тонн.

Стоит помнить, что перевозка людей в буксируемом легковом/грузовом автомобиле запрещена вне зависимости от вида используемой сцепки.

Основные виды буксировки

Существуют три основных способа буксировки машины.

Выбор буксировочного троса

Сразу стоит оговориться, что не допускается использование в качестве троса подручных средств – веревок или канатов.

Связано это с тем, что специально изготовленные тросы в обязательном порядке проверяются на разрыв, и рассчитаны на строго определенную нагрузку.

Бытовые же канаты и веревки, как правило, больших нагрузок не выносят, и любой рывок может привести к обрыву и потере управляемости буксируемого автомобиля.

Выбирая трос в автомагазине, наибольшее внимание следует уделить нейлоновым образцам, поскольку они отличаются своей прочностью, эластичностью и большим сроком службы.

Кроме того, они не боятся воды и грязи, не подвержены гниению. Благодаря легкому весу и компактному размеру, такой трос не займет много места в багажнике.

Большое значение играет и материал крюка/карабина, который используется для фиксации авто.

Наиболее оптимальными считаются кованные стальные изделия. Их можно отличить по значительному весу – непрочные литые карабины из сплавов весят не более 150 грамм. На крюке или карабине не должно быть следов обработки или заусенцев.

Стоит понимать, что, если некачественный крепеж лопнет во время буксировки, любой трос в состоянии очень сильно «выстрелить» по лобовому стеклу заднего, или заднему стеклу переднего автомобиля, что чревато травмами людей, находящихся внутри.

Некоторые особенности буксировки авто с коробкой-автоматом

О том, как правильно буксировать автомобиль с АКПП знают далеко не все владельцы.

Стоит понимать, что машину более предпочтительнее транспортировать в полупогруженном состоянии, а при необходимости преодоления больших расстояний – в полностью погруженном.

Если же расстояние, которое потребуется преодолеть не более 50 км, буксировку автомобиля с АКПП необходимо осуществлять на небольшой скорости, с работающим мотором и положении переключателем передач, поставленном в положение «N».

Многие водители, обладающие машиной с автоматом, крайне негативно относятся к просьбам использовать их авто в качестве буксира. И такое поведение вполне оправдано, поскольку авто с АКПП «не любят» тащить на себе незапланированный груз. Если избежать буксировки невозможно, необходимо соблюсти некоторые условия:

Кроме этого, при возможности, следует предпочесть жесткую сцепку, поскольку бортовая электроника воспримет это в качестве прицепа.

Жесткая сцепка для буксировки автомобилей

Жесткая сцепка обладает универсальностью, так как, с одинаковым успехом, может быть использована для буксировки на расстоянии – и легковых, и грузовых автомобилей. Конструкция жесткой сцепки такова, что ее элементы можно закрепить на любом средстве передвижения. Это важно, так как буксировка автомобиля, особенно грузового – процедура достаточно трудоемкая.

Разновидности сцепки: гибкая и жесткая. Какой вариант выбрать – зависит от технического состояния машины, которую нужно отбуксировать. В случае, например, если возникли какие-то неисправности в тормозной системе, для буксировки применяется только жесткая сцепка: дело в том, что тягач и буксируемый автомобиль должны двигаться по одной колее – гибкая сцепка не способна будет это обеспечить.

Преимущества жесткой сцепки, по сравнению с гибкой

Первое, самое главное: отсутствие того рывка, при котором буксируемый автомобиль приближается к тягачу на критическое расстояние.

Второе: между обоими транспортными средствами существует неизменная дистанция.

Третье: для буксировки на жесткой сцепке, нужен только один водитель (кроме случаев, когда используется буксирная штанга) – за рулем тягача, причем водителю этому вовсе не обязательно обладать какими-то сложными навыками вождения.

Четвертое: жесткая сцепка – это самый безопасный вариант буксирования транспорта.

Этими плюсами и объясняется тот факт, что жесткую сцепку используют везде и в самых сложных условиях.

Конструкции жесткой сцепки

Нужно сказать, что мало кто из водителей имеет в своем арсенале жесткую сцепку, хотя трос имеется у каждого.

Жесткая сцепка представляет собой металлическое приспособление, которое может быть выполнено в самом простом варианте – в виде штанги. Такой вариант жесткой сцепки служит, как правило, для буксировки легковых автомобилей: к каждому автомобилю сцепка крепится только в одной точке.

Более сложные конструкции, выполненные в виде трапеции с проушинами или треугольника, крепятся к каждому автомобилю сразу в нескольких точках – при таком креплении, буксируемый автомобиль идет строго за тягачом, по одной колее, не смещаясь в стороны.

Для разных конструкций жесткой сцепки прописаны разные правила буксировки.

Подготовка к буксировке автомобиля

– Вес тягача должен превышать вес буксируемого автомобиля, чтобы сам тягач шел легко, и его двигатель не перегревался. Если в буксировке нуждается грузовик, то важную роль играет тоннажность грузовика и вес груза.

– Конструкция жесткой сцепки должна подходить для буксировки автомобиля данной весовой категории. Ее размеры должны обеспечивать дистанцию между транспортными средствами – не более 4 метров. Жесткая сцепка должна быть выкрашена в яркие, красно-белые или черно-желтые полосы, или на ней должны быть прикреплены предупредительные, красные щитки или флажки.

– В тягаче, перед предстоящей нагрузкой, нужно проверить натяжение ремней и уровень охлаждающей жидкости.

– В буксируемом автомобиле нужно отсоединить провод низкого напряжения на катушке зажигания.

– Перед началом движения, водителям обоих машин необходимо согласовать действия.

Процесс буксировки

1. Буксируемый автомобиль нужно снять с ручного тормоза и включить передачу.

2. Перед началом движения, на тягаче нужно включить ближний свет фар или противотуманные фары, а на буксируемом автомобиле – аварийную сигнализацию или прикрепить на его заднюю часть знак аварийной остановки.

3. Тягач должен трогаться на самой низкой передаче, ехать медленно и плавно, чтобы исключить рывки при буксировке.

4. Переключать передачи во время буксировки водитель тягача должен очень быстро.

Правила буксировки автомобиля

1. Во время буксировки автомобилей с МКПП, допустимая скорость — не более 50 км/час.

2. Во время буксировки автомобилей с АКПП, допустимая скорость — не более 40 км/час.

3. Транспортировка автомобиля с неисправной тормозной системой должна осуществляться только с помощью жесткой сцепки, и только в случае, если буксируемый автомобиль весит меньше половины веса тягача.

4. Если конструкция жесткой сцепки – это штанга, то за рулем буксируемого автомобиля обязательно должен сидеть водитель, если это треугольник – то присутствие второго водителя не обязательно.

Запрещается буксировка:

– автомобилей, у которых не действует рулевое управление (считается, что рулевое управление не действует, если водитель не может остановить автомобиль или сделать маневр, когда движение происходит на минимальной скорости); в этом случае, разрешена буксировка с помощью частичной погрузки;

– автомобилей, у которых не действует тормозная система, если вес фактический вес буксируемого автомобиля больше 1/2 веса тягача;

– двух и более транспортных средств,автомобилей с прицепами и мотоциклов без коляски;

– в гололед, на гибкой сцепке.

Как выбрать жесткую сцепку

Сегодня выбор этих приспособлений достаточно велик. При выборе жесткой сцепки нужно:

– учитывать тоннажность своего автомобиля;

– определиться с конструкцией – простая или сложная; от выбора конструкции будет зависеть, сможете ли вы, в сложной ситуации, воспользоваться помощью проезжающих водителей, или вам придется все-таки вызывать эвакуатор;

– правильно подобрать размер жесткой сцепки, для того, чтобы устройство запросто помещалось в багажнике; в продаже имеются достаточно дорогие, телескопические модели жесткой сцепки, которые, в сложенном состоянии, занимают минимум места. Некоторые водители конструируют жесткую сцепку своими руками.

В заключение, нужно отметить, что если даже вы и запаслись жесткой сцепкой на непредвиденный случай, всегда имейте под рукой номер телефона эвакуатора: мало ли что – ситуация может и не соответствовать описанным выше требованиям, и тогда без эвакуатора будет не обойтись. Спокойствия вам на дороге и удачного пути!

Если видео не показывает, обновите страницу или нажмите здесь

Жесткая сцепка: размеры и расстояние при буксировке грузовых и легковых автомобилей. Жесткая сцепка своими руками

Жесткая сцепка универсальна. Она предназначена для буксировки любого типа транспортного средства на расстояния. Это весьма экономичное и удобное решение.

Устройства жесткой сцепки имеют такую конструкцию, которая позволяет их закреплять практически на любом транспортном средстве.

В принципе, эвакуация автомобиля, который потерял способность передвигаться самостоятельно, представляет собой достаточно сложную проблему. Она усугубляется, если буксировать предстоит грузовой автомобиль.

Существует два вида сцепок — жесткая и гибкая. Выбор между ними зависит от целого ряда факторов, большинство из которых относятся к техническому состоянию автомобиля, подлежащего транспортировке. Например, при неисправной тормозной системе можно использовать только жесткую сцепку. Именно она обеспечит следование буксируемого транспортного средства по одной колее с тягачом.

Достоинства жесткой сцепки

В сравнении с гибкой сцепкой жесткая имеет массу неоспоримых достоинств. Во-первых, отсутствует рывок, и транспортируемый автомобиль не сможет приблизиться к тягачу на опасное расстояние. Во-вторых, между двумя машинами всегда будет существовать заданная дистанция.

В-третьих, жесткая сцепка обуславливает участие в процедуре буксировке только одного водителя (за рулем тягача), к квалификационному уровню которого предъявляются невысокие требования. И главное, этот тип транспортировки считается максимально безопасным.

Именно эти преимущества позволяют использовать жесткий тип буксировки повсеместно: при неблагоприятных погодных и дорожных условиях, в плотном потоке машин и любых неисправностях.

Транспортировка автомобиля на жесткой сцепке

В отличие от троса, который есть в комплекте у каждого автомобилиста, жесткая сцепка — редкий атрибут. Чаще ею пользуются эвакуаторы. Но буксировка на жесткой сцепке предполагает то же дополнительное оборудование: знак аварийной остановки, аптечку и огнетушитель.

В данном случае трос может провисать до покрытия дороги. Само устройство сцепки может иметь различные конструкции. Например, самые простые предполагают по одной точке крепления к каждой из машин. В основном, такую конструкцию имеет жесткая сцепка для легковых автомобилей.

Более сложные сцепки имеют несколько точек и позволяют буксировать транспортное средство ровно по одной колее с тягачом, без малейшего смещения в стороны. Для каждого типа устройств разработаны различные правила буксировки.

Буксировка на жестком устройстве позволяет перегонять тяжелые автомобили.

Подготовка к буксировке транспортного средства

Если предстоит транспортировка грузовика, то необходимо оценить его тоннажность и вес груза, если таковой имеется. Тягач должен быть в состоянии буксировать транспортное средство без натуги и перегревов. То есть его вес должен превышать вес другого автомобиля. Жесткая сцепка для грузовых автомобилей также должна соответствовать общему весу буксируемого транспортного средства.

Водителю тягача стоит проверить натяжение ремней и уровень охлаждающей жидкости, ведь предстоят повышенные нагрузки, и двигатель должен охлаждаться качественно. Шоферу автомобиля, который будет буксироваться, также необходимо подготовиться: отсоединить провод низкого напряжения на катушке зажигания. Непосредственно перед отправлением в путь нужно обоим водителям согласовать действия.

Процедура транспортировки

Наиболее сложный момент – это начало буксировки, то есть старт. Водитель автомобиля, который будут транспортировать, должен убедиться в том, что машина снята с ручного тормоза и передача включена. Все последующие действия принадлежат водителю тягача. Он должен начинать движение на самой низкой передаче.

Автомобиль должен двигаться медленно и плавно, чтобы без рывка потянуть буксируемое транспортное средство. Еще один важный момент – это переключение передач во время передвижения. Это нужно делать максимально быстро. Во время следования по маршруту на буксируемом транспортном средстве должна быть включена аварийная сигнализация.

Если она не работает, то на задней части машины должен быть прикреплен знак аварийной остановки.

Правила транспортировки транспортного средства

Скорость передвижения автопоезда не должна быть выше 50 км/час, если перегоняется транспортное средство с механической коробкой передач. Если у машины АКПП, то движение должно происходить не быстрее 40 км/час.

Эвакуация машины с поломанным рулевым управлением возможна лишь с помощью сложных конструкций жесткой сцепки. Запрещаются буксировка: более одного транспортного средства, автомобилей с прицепами и мотоциклов без коляски. В кабине буксируемой машины может находиться только ее водитель.

Размеры жесткой сцепки должны обеспечивать расстояние между автомобилями – не более 4 метров. Само устройство должно иметь предупредительные знаки в виде щитков или флажков размером 20 х 20 см с нанесением на них чередующихся красных и белых полос со светоотражающими материалами.

Если у буксируемого автомобиля неисправна тормозная система, его вес должен быть в 2 раза меньше, чем у буксира.

Как выбрать жесткую сцепку

На сегодняшний день в продаже предложено огромное многообразие различных жестких сцепок. Перед покупкой в первую очередь необходимо убедиться, что устройство соответствует тоннажности вашего автомобиля. Далее определяется конструкция, которая вам необходима, – простая или сложная.

От этого будет зависеть, будете ли вы вызывать эвакуатор в сложных случаях либо воспользуетесь услугами проезжающих мимо автомобилистов. Также необходимо учесть, помещается ли устройство в багажник вашего автомобиля и сколько места оно в нем занимает.

На сегодняшний день существуют телескопические модели, которые в сложенном состоянии имеют минимальные габариты. О стоимости говорить не стоит – это «решает» ваш кошелек. Также можно самостоятельно изготовить устройство.

Жесткая сцепка, своими руками изготовленная, в отдельных случаях может быть единственным вариантом подобных механизмов для перевозки в багажнике вашего автомобиля.

Вызов эвакуатора

Даже если в багажнике вашего автомобиля есть жесткая сцепка, но ситуация не соответствует вышеописанным условностям и предписанным правилам, лучше вызвать эвакуатор. Для этого в вашей записной книжке должен быть записан нужный номер телефона.

Некоторые водители крайне суеверны и предпочитают этого не делать, «дабы не будить лиха». Напрасно, поскольку передвижение на транспортном средстве всегда сопряжено с рисками, и лучше заранее подстраховаться. Например, вовремя проходить ТО и всегда проверять автомобиль, перед тем как отправиться в путь.

Тем не менее, хороших вам дорог и удачных поездок!

Буксировка неисправного автомобиля

Довольно часто в наше время можно увидеть, как автомобиль перевозят при помощи буксировки. Под данным термином понимается момент, когда по каким-либо причинам один автомобиль не может осуществлять самостоятельное движение и ему приходится прибегать к помощи другого транспортного средства.

Причин тому может быть множество:

Главное, чтобы при буксировке были учтены все правила. Без них она небезопасна и может привести к дорожно-транспортному происшествию. Помимо этого, водителю будет выписан административный штраф.

Правила буксировки

Во избежание различных неприятных ситуаций, водители, осуществляя буксировку при помощи гибкой сцепки, должны соблюдать следующие правила:

При буксировке на жёсткой сцепке нужно придерживаться следующих правил:

Скорость

Максимальная скорость при буксировке автомобиля составляет 50 километров в час. Необходимо знать, что данное ограничение действует не только в городе, но и за его пределами. Зимой, двигаясь в городе, скорость лучше снизить до отметки в 30 километров в час.

Но помните, что в тоже время скорость движения должна быть на разрешённом уровне, а не слишком медленной, так как из-за этого вы создадите дискомфорт иным участником движения.

На автомагистрали также разрешено осуществлять буксировку. При этом ваша скорость должна быть более 40 километров в час, иначе это будет считаться нарушением.

Световые сигналы

У впереди идущего автомобиля обязательно должен быть включен ближний свет фар, а у заднего — аварийные огни. Не многие соблюдают данное требование, но нужно понимать, что особенно ночью вам будет трудно без световых приборов понять, что автомобиль находится на буксире.

Когда буксировка запрещена?

Не многие знают, что бывают ситуации, при которых производить буксировку автотранспорта запрещено. За это водители будут привлечены к административной ответственности.

Запрещена буксировка в следующих случаях:

Методы буксировки автомобиля

В наше время имеется целый ряд способов, благодаря которому можно перевести своё транспортное средство. Если у вас есть человек, который готов пожертвовать своим временем, то лучше всего использовать трос. Но когда такой возможности нет, то можно вызвать эвакуатор. Пусть это выйдет ощутимо дороже, зато ваш автомобиль доставят до указанной точки без лишних хлопот.

На гибкой сцепке

Наиболее частым способом буксировки транспортных средств является гибкая сцепка. Для этого потребуется матерчатый трос с передними и задними креплениями. Под сильной нагрузкой происходит его растягивание. За счёт этого снижается вероятность повредить автомобиль.

Место для установки такого устройства должно быть в каждом автомобиле, так как его устанавливают сразу на заводе. Эти специальные крепежи, предназначенные для буксировки, располагаются как спереди, так и сзади.

При буксировке трос цепляется к задней части впереди идущего автомобиля и к передней части буксируемого.

На жёсткой сцепке

При данном способе буксировки используется металлическая конструкция, которая также имеет две точки крепления. Сцепки бывают совершенно различных конструкций.

Существуют и более сложные варианты, имеющие сразу пару точек для закрепления на одном конце. Такой вид сцепки можно увидеть крайне редко и далеко не у каждого водителя имеется в автомобиле эта металлическая конструкция.

При буксировке грузового автомобиля она потребуется обязательно.

Путём частичной погрузки

Для осуществления буксировки данным способом потребуется грузовой автомобиль и специальный кран для частичной переброски автомобиля. В основном таким образом перевозят только грузовые автомобили. Легковые же модели так перевозить крайне неразумно.

Полную погрузку нельзя отнести к буксировке, так как данный способ относится к методам перевозки груза.

Особенности буксировки авто с АКПП

В наше время граждане всё больше предпочитают автомобили с автоматической коробкой передач. Поэтому данная тема для многих является весьма актуальной. Перевозка такого транспортного средства осуществляется 3 способами:

Перевозить автомобили нужно на скорости не более 40 километров в час на расстоянии, которое не будет превышать 40 километров. После этого нужно произвести полную остановку и охладить мотор.

Буксировка грузового автомобиля относится к самой сложной и должна выполняться лишь опытными водителями. При этом обязательно строгое соблюдение правил. Она требуется в том случае, когда автомобиль не может осуществлять движение и не подлежит быстрому ремонту.

Важно знать также и о том, что буксировка грузового автомобиля может производиться исключительно на жёсткую сцепку. На ней должны иметься светоотражатели, а на заднем грузовом автомобиле включен аварийный сигнал.

У водителя, сидящего за рулём грузовика, должны быть права с категорией, которая разрешает управление им. Если используется треугольная конструкция, то присутствие водителя необязательно. В таком случае можно производить буксировку транспортного средства с неисправными тормозами.

Ответственность за нарушение правил буксировки

За нарушение правил буксировки сотрудники ГИБДД могут сделать предупреждение или выписать административный штраф в размере 500 рублей. Необходимо помнить о том, что буксировка, выполненная не по правилам, обычно приводит к аварии.

В случае дорожно-транспортного происшествия, виновным по статистике часто становится водитель заднего автомобиля. Во избежание такой неприятной ситуации нужно заранее обговорить момент торможения между водителями ТС.

Например, если вы управляете первым автомобилем, то вам следует осуществлять торможение путем кратковременного нажатия на педаль тормоза. Этот сигнал будет означать для водителя позади вас, что скоро состоится совместное торможение.

При переезде на другую полосу дороги, в первую очередь, осуществлять манёвр должен водитель заднего автомобиля и лишь потом передний. Так как буксируемому автомобилю может не хватить места для перестроения.

Запомните следующие простые правила:

Как показывает практика, большинство аварийных ситуаций возникает по причине несоблюдения правил. Водители должны грамотно подбирать сцепку и не превышать скорость при буксировке. Такие действия помогут обезопасить себя и иных участников движения от дорожных происшествий.

Длина жесткой сцепки для грузовых

Правила дорожного движения (ПДД) — совокупность норм, которые регламентируют обязанности всех участников дорожного движения и устанавливают технические требования к транспортным средствам в целях создания условий для безопасной езды.

Буксир на жесткой или гибкой сцепке должен осуществляться только при наличии водителя за рулем буксируемого транспортного средства, кроме случаев, когда конструкция жесткой сцепки обеспечивает при прямолинейном движении следование буксируемого транспортного средства по траектории буксирующего. Водитель, находящийся за рулем буксируемого механического транспортного средства, должен иметь удостоверение на право управления транспортным средством данной категории.

Жесткая сцепка: размеры и расстояние при буксировке грузовых и легковых автомобилей

На сегодняшний день в продаже предложено огромное многообразие различных жестких сцепок. Перед покупкой в первую очередь необходимо убедиться, что устройство соответствует тоннажности вашего автомобиля. Далее определяется конструкция, которая вам необходима, – простая или сложная.

От этого будет зависеть, будете ли вы вызывать эвакуатор в сложных случаях либо воспользуетесь услугами проезжающих мимо автомобилистов. Также необходимо учесть, помещается ли устройство в багажник вашего автомобиля и сколько места оно в нем занимает.

На сегодняшний день существуют телескопические модели, которые в сложенном состоянии имеют минимальные габариты. О стоимости говорить не стоит – это «решает» ваш кошелек. Также можно самостоятельно изготовить устройство.

Жесткая сцепка, своими руками изготовленная, в отдельных случаях может быть единственным вариантом подобных механизмов для перевозки в багажнике вашего автомобиля.

Наиболее сложный момент – это начало буксировки, то есть старт. Водитель автомобиля, который будут транспортировать, должен убедиться в том, что машина снята с ручного тормоза и передача включена. Все последующие действия принадлежат водителю тягача. Он должен начинать движение на самой низкой передаче.

Автомобиль должен двигаться медленно и плавно, чтобы без рывка потянуть буксируемое транспортное средство. Еще один важный момент – это переключение передач во время передвижения. Это нужно делать максимально быстро. Во время следования по маршруту на буксируемом транспортном средстве должна быть включена аварийная сигнализация.

Если она не работает, то на задней части машины должен быть прикреплен знак аварийной остановки.

Длина жесткой сцепки для грузовых автомобилей

В серии статей «Правила буксировки автомобиля» будут рассмотрены все пункты правил, относящиеся к буксировке. Ну а в первой статье серии предлагаю рассмотреть виды буксировки, к которым относятся: буксировка на гибкой сцепке, буксировка на жесткой сцепке и буксировка методом частичной погрузки.

Читать еще —> 1000 га сколько соток

При этом сцепные устройства для буксировки могут быть различных конструкций. Простейшие жесткие сцепки имеют по одной точке крепления к каждому автомобилю.

Более сложные имеют несколько точек крепления к буксируемому автомобилю и позволяют буксируемому транспортному средству двигаться по траектории буксирующего при движении по прямой.

Правила для разных типов жестких сцепок различны.

Посмотреть видео

Жесткая сцепка для легковых автомобилей

Автомобилистам зачастую приходится выручать друг друга – «выдёргивать» застрявшее авто, запускать его «с толкача», а также буксировать сломанную машину к месту ремонта. Обычно для этих операций используют буксировочный трос.

Но бывают случаи, когда приходится пользоваться жёсткой сцепкой даже для легковых автомобилей. Например, Правилами дорожного движения запрещена буксировка на гибкой сцепке, если у буксируемого авто не работает рабочая тормозная система.

В таких случаях выручает буксировка на жёсткой сцепке, которая позволяет держать фиксированную дистанцию между автомобилями и не допустить столкновения их, допустим, при торможении.

Прежде, чем подробно рассматривать возможные варианты конструкций жёстких сцепных устройств, упомянем только, что существует два их варианта – с двумя и тремя точками крепления. Сначала остановимся на требованиях к буксировке жёсткой сцепкой ПДД.

Правила буксировки на жёсткой сцепке

Буксировка автомобиля на жесткой сцепке

Можно ли буксировать автомобиль с коробкой автомат прочитать можно здесь

Прежде всего, ПДД запрещают буксировку в любом случае, если неисправно рулевое управление у буксируемого автомобиля – транспортировать его можно только методом частичной или полной погрузки.

Иногда пишут, что при сцепке с тремя точками крепления необязательно нахождение водителя за рулём буксируемого авто – это ошибочное представление, противоречащее требованиям ПДД. Водительский стаж водителя буксирующего авто должен быть не менее 2 лет.

Размеры жёсткой сцепки должны быть такими, чтобы расстояние между машинами было не более 4 метров.

Масса буксируемого авто с нерабочей тормозной системой не должна превышать половину массы «буксира».

Как правильно буксировать автомобиль

Универсальная жесткая сцепка

Можно ли буксировать на автомате другую машину прочитать можно здесь

Буксировка на жёсткой сцепке, если можно так выразиться, более комфортабельна, чем при помощи троса – нет рывков, возникающих при его провисаниях. Но и в том и в другом случаях требуется соблюдать умеренность при управлении «тягачом». Прежде всего, водитель «тягача» должен учитывать, что нагрузка на его авто существенно увеличивается.

Поэтому, чтобы избежать перегрузки двигателя и трансмиссии, не стоит двигаться в спортивном режиме, то есть нужно избегать резких ускорений, да и вообще маневрировать как можно аккуратнее.

Даже фиксированная длина жёсткой сцепки если и спасёт от удара сзади буксируемой машиной при резком торможении, то, если не учитывать увеличившуюся массу авто с прицепом, вы рискуете «догнать» остановившийся впереди автомобиль. Рекомендуемый скоростной режим при буксировке – не более 50 км/час, но в случае неблагоприятных дорожных условий, можно уменьшить скорость.

При буксировке машин с АКПП или такими машинами скорость вообще лучше не превышать 30 км/час, а при дальних поездках делать перерывы – для охлаждения трансмиссионного масла и деталей коробки передач.

Полноприводные авто с автоматической трансмиссией желательно транспортировать на эвакуаторе.

Разновидности жёстких сцепных устройств

Универсальная жёсткая сцепка для легкового автомобиля

Такой тип сцепки принято называть «штангой». Её устройство элементарно и не требует особых пояснений. Крепится к штатным петлям автомобиля, предназначенные для буксировочных тросов.

Жёсткая сцепка «треугольник»

Жесткая сцепка типа «Треугольник»

Как своими руками сделать багажник на крышу автомобиля прочитать можно здесь

Такое исполнение сцепного устройства менее универсально, так как далеко не у всех авто есть готовые петли для его крепления. Но, во-первых, такие сцепки есть в продаже, уже адаптированные под конкретную модель авто, а, во-вторых, подобную жёсткую сцепку для легкового автомобиля можно сделать своими руками.

Хотя цена жёсткой сцепки для легкового автомобиля, как правило, невысока – от 2000 рублей за «штангу» до 4500 рублей за «треугольник», вы можете самостоятельно, тщательно произведя замеры между точками крепления, сделать чертёж жёсткой сцепки (хотя вполне достаточно эскиза).

Ну, а затем, если в вашем распоряжении есть «болгарка», сварка и дрель, вопрос, как сделать жёсткую сцепку для своего легкового авто, будет, как говорится, «делом техники».

Чертеж жесткой сцепки для грузовых автомобилей

Существует два вида сцепок — жесткая и гибкая. Выбор между ними зависит от целого ряда факторов, большинство из которых относятся к техническому состоянию автомобиля, подлежащего транспортировке. Например, при неисправной тормозной системе можно использовать только жесткую сцепку. Именно она обеспечит следование буксируемого транспортного средства по одной колее с тягачом.

Скорость передвижения автопоезда не должна быть выше 50 км/час, если перегоняется транспортное средство с механической коробкой передач. Если у машины АКПП, то движение должно происходить не быстрее 40 км/час.

Эвакуация машины с поломанным рулевым управлением возможна лишь с помощью сложных конструкций жесткой сцепки. Запрещаются буксировка: более одного транспортного средства, автомобилей с прицепами и мотоциклов без коляски. В кабине буксируемой машины может находиться только ее водитель.

Размеры жесткой сцепки должны обеспечивать расстояние между автомобилями – не более 4 метров. Само устройство должно иметь предупредительные знаки в виде щитков или флажков размером 20 х 20 см с нанесением на них чередующихся красных и белых полос со светоотражающими материалами.

Если у буксируемого автомобиля неисправна тормозная система, его вес должен быть в 2 раза меньше, чем у буксира.

2.2. Конструктивные размеры и формы элементов буксирных устройств, материал и способ изготовления, а также место и способ крепления буксирной вилки (буксирных вилок) к автомобилю и способ стопорения шкворня следует устанавливать в нормативно-технической документации по результатам расчета на прочность и опыта эксплуатации.

2.6. Шкворень должен быть расположен вертикально и иметь посадку с гарантированным зазором в отверстиях буксирной вилки. Конструкция стопорения шкворня должна исключать возможность самопроизвольного отсоединения буксира во время движения и не препятствовать отклонению его в пределах углов, предусмотренных в п. 2.4.

RacingTechnology › Blog › Подкат

1. Нам для перевозки автомобиля нужна минимальная высота погрузки, т.к. «Убийца Туперов» летом поедет на асфальте, что подразумевает установку подвески с минимальным дорожным просветом. Осуществить минимальную высоту погрузки на жёсткую телегу проще, т.к. поворотной надстройки нет.

Сегодня мы бы хотели рассказать про жёсткую сцепку с частичной погрузкой авто. В простонародье — «подкат». В нашей деревеньке широко известны два производителя. Оба делают телеги с поворотной платформой.

О первом от знакомых слышали не самые лестные отзывы: тележки разваливаются, после каждой гонки их приходится латать и усиливать. У второго с надежностью телег полный порядок, но из-за высокой металлоемкости «подкаты» очень тяжёлые.

И все бы ничего, но в последнее время о втором производителе ничего не слышно. Поэтому решили сварить телегу сами.

Рекомендуем прочесть: Обсуждение проекта кадровой политики осуществляется

Жёсткая сцепка на легковое авто

– автомобилей, у которых не действует рулевое управление (считается, что рулевое управление не действует, если водитель не может остановить автомобиль или сделать маневр, когда движение происходит на минимальной скорости); в этом случае, разрешена буксировка с помощью частичной погрузки;

– Конструкция жесткой сцепки должна подходить для буксировки автомобиля данной весовой категории. Ее размеры должны обеспечивать дистанцию между транспортными средствами – не более 4 метров. Жесткая сцепка должна быть выкрашена в яркие, красно-белые или черно-желтые полосы, или на ней должны быть прикреплены предупредительные, красные щитки или флажки.

Какие есть жесткие сцепки для легковых автомобилей

Цена жестких сцепок для легковых автомобилей варьируется в зависимости от типа, допустимой массы буксируемого автомобиля и диаметра буксировочных крюков или проушин. Стоимость штанг держится в диапазоне 2000-2500 руб, устройство типа «треугольник» — в диапазоне 4000-4500 руб.

Это доступное средство буксировки, не требующее предварительной подготовки для его использования, подходит для автомобилей с вертикальными и горизонтальными проушинами. Для изготовления используется цельнометаллическая труба, параметры которой соответствуют предъявляемым техническим требованиям.

Как своими руками сделать жесткую сцепку для легковых автомобилей

Для крепления скоб ещё нужно будет вырезать из 5 миллиметрового листового металла полосы и затем согнуть их в П-образные элементы (указаны на фото слева красной стрелкой) которые затем привариваются к концам труб. В этих П-образных элементах (скобы) остаётся просверлить отверстия для пальцев крепления скоб.

Сейчас имеется огромный выбор заводских устройств для жёсткого зацепления буксируемого автомобиля, и разумеется цена зависит от качества и функциональности данного вида устройства.

Цены колеблются примерно от 2-х тысяч рублей до десяти, но цена может отличаться не только от качества, конструкции и функциональности, но и от материала, из которого изготавливается сцепное устройство, а так же от региона, в котором оно изготавливается, или продаётся.

Рекомендуем прочесть: С чего начать построить свой дом

Жесткая сцепка

Гораздо легче и быстрее изготовить П-образные крепёжные элементы ( что указаны на фото выше красной стрелкой) из швеллера подходящей ширины (можно и из прямоугольной трубы, которая имеет толщину стенок не менее 5-ти мм). Достаточно нашинковать болгаркой отрезки швеллера необходимой ширины и крепёжные элементы для вашей жёсткой сцепки готовы (ну и докупить или изготовить скобы и пальцы)

А дело в том, что ухо крепления у большинства автомобилей закреплено сбоку и если закрепить за такое ухо жёсткую А-образную сцепку, то буксируемая машина будет двигаться немного сбоку, что не совсем удобно. Но ведь у А-образной сцепки трубы можно сделать шарнирно, то есть крепить их на болтах, а не приваривать жёстко.

Какие есть жесткие сцепки для легковых автомобилей

Цена жестких сцепок для легковых автомобилей варьируется в зависимости от типа, допустимой массы буксируемого автомобиля и диаметра буксировочных крюков или проушин. Стоимость штанг держится в диапазоне 2000-2500 руб, устройство типа «треугольник» — в диапазоне 4000-4500 руб.

Это доступное средство буксировки, не требующее предварительной подготовки для его использования, подходит для автомобилей с вертикальными и горизонтальными проушинами. Для изготовления используется цельнометаллическая труба, параметры которой соответствуют предъявляемым техническим требованиям.

Буксировка с помощью гибкой и жесткой сцепки

Для того чтобы использовать гибкую сцепку, на автомобиле должны быть специальные крепежи для буксировки, как спереди, так и сзади. На новых моделях автомобилей буксировочные крепления находятся в багажнике и при необходимости вкручиваться в специальные отведенные отверстия в бамперах.

Источник
