Как приклеить локеры на авто

Установка локеров (подкрылков) без саморезов

Привет всем!
После покупки автомобиля обратил внимание, что заводское (или дилерское) защитное покрытие задних арок наполовину облезло, обнажив голую краску. Ржавчины нет, но так как автомобилю больше 12 лет, то решил поставить подкрылки. Сверлить изначально не хотел. Предполагалось установить на уплотнители. Перед установкой локеров решил решил обработать арки полимерно-битумной мастикой, все-таки автомобиль возрастной и защита на ближайшие 3-5 лет не помешает. Заодно освежится оставшееся заводское покрытие.
1. Сухая очистка колесной ниши. Видно как частично облезло заводское покрытие.

2. Замыл водой. В жаркую погоду высыхает быстро. Особое внимание нужно обратить на еще влажные участки. Там скорее всего осталась грязь, поэтому их можно замыть еще раз.

3. Защита элементов колесной ниши от попадания мастики. Использовал подручный материал.

4. Обезжирил бензином. На самом деле стерильная чистота не требуется, главное чтобы не было явной грязи.

5. Нанесение мастики буду делать в 3 слоя.

6. Первый слой, очень жидким составом, это грунтовочный слой. Консистенция соответственно как у грунтовки. Жидкий слой заполнит все трещины, глубоко проникнет в старое покрытие. Также это исключит образование микропустот под покрытием, которые приводят к внутренней ржавчине и отслоению.

7. Второй слой погуще, консистенция как у краски. Наносится сразу на первый, т.к. первый слой сохнет довольно быстро.

8. Третий слой густой. Консистенция как у слегка загустевшей краски. Наносится на подсохший второй слой (не должен пачкать палец, если слегка провести им по нанесенной мастике).

9. Снял защиту с поднишевых элементов и всё, можно ехать домой, т.к. третий слой сохнет долго. Кстати, разбавлял мастику бензином, а если требуется подобную работу ускорить, то разбавлять нужно 646 растворителем.
10. На следующий день установка локеров. Буду ставить производства Петропласт. На мой взгляд крайне некачественный и недоделанный продукт, но тут уж не до выбора. Ставлю что было в наличии. В арку они не лезут, вероятно производитель предполагал, что владельцы будут добровольно превращать свой автомобиль в решето, чтобы поставить их продукт на саморезы. Но, я сверлить ничего не буду. Начинаю с пассажирской стороны. Обрезал край локера.

Источник

Своими руками #1: Советы по шумоизоляции колесных арок от Авто-Локер

Здравствуйте, дорогие читатели. Сегодня мы открываем серию публикаций, посвященных тем, кто решил повозиться со своим автомобилем самостоятельно. Уверены, что в головах этих людей возникает очень много вопросов, поэтому будем помогать вам советами, основываясь на нашем успешном опыте. Открывают серию публикаций советы по шумоизоляции колесных арок своими руками.

Многие автовладельцы серьезно убеждены в том, что шумоизолировать в автомобиле необходимо лишь колесные арки, мол, больше то ничего и не шумит в автомобиле. Да, действительно, нашим ушам кажется, что звук практически полностью идет от колес. Но, это совсем не значит, что это так и есть. Дело в том, что при езде кузовные панели вибрируют, входят в резонанс и создают именно ту атмосферу в салоне, которая нам мешает разговаривать в полголоса, раздражает, утомляет. К сожалению, ограничиться одними лишь колесными арками не получится, снижение шума не приведет в «вау» эффекту, но, тем не менее, работа по шумоизоляции арок автомобиля это неотъемлемая часть вкупе с шумоизоляцией салона и сегодня мы дадим наши рекомендации тем, кто собирается сделать шумоизоляцию колесных арок своими руками. Наш опыт работы берет свое начало в 2007 году, и с тех пор через наши руки прошли тысячи автомобилей и мы обязательно поделимся этим опытом с вами, чтобы максимально исключить «костыли», с которыми вы столкнетесь.

Разделим нашу публикацию условно на несколько частей.
I. подготовка к шумоизоляции арок и демонтаж подкрылков
II. материалы для шумоизоляции арок и их монтаж
III. варианты обработки арок и особенности разных автомобилей

I. Начнем с подготовки к работе.
1. Важно, чтобы работа проходила в теплом помещении, желательно от +20 градусов.

2. Ниши арок следует хорошенько помыть мойкой высокого давления еще до того, как автомобиль заедет в бокс. Не стоит пытаться вымыть все — не получится. Отбейте основную грязь и налет, остальное придется сделать руками после разборки.

4.Некоторые автомобили имеют одноразовый крепеж подкрылков. Например, BMW X5 и X6 имеют одноразовые пластиковые клепки, а Volvo XC-90 металлические. О наличии в автомобиле одноразового крепежа следует заранее узнать и запастись им перед началом работ.

5. Болты на колесах необходимо ослаблять еще до того, как автомобиль будет поднят. Желательно не использовать домкраты из штатного набора (оставьте их для форс мажора), а позаботтесь о хорошем подкатном домкрате с запасом по прочности. Не лишним будет установить страховочную стойку под кузов. Ровный жесткий пол под площадкой домкрата обязателен. Помните, что срывая колесный крепеж очень велик шанс оторвать колесную шпильку (у нас было много таких случаев после безмерной затяжки колеса пневмопистолетом на шиномонтажке), поэтому не стоит прибегать к длинным рычагам или прыгать на балоннике. Домкратим колесо автомобиля, откручиваем все крепежные болты подкрылка, аккуратно снимаем возможные пистоны и снимаем подкрылок. Если боитесь это делать, стоит сфотографировать подкрылок до демонтажа, чтобы потом можно было освежить в памяти расположение пистонов и болтов.

6. После снятия подкрылка мы получаем доступ к металлу арки и тут возникает вопрос: что лучше клеить, сам металл арки или подкрылок. Рекомендуем в первую очередь клеить сам металл, это принесет гораздо больший эффект, чем клеить подкрылок (локер). Но, бывает так, что металл арки покрыт штатной заводской мастикой (редкие авто) и доступа к голому металлу нет. В этом случае ни в коем случае не отрываем мастику, а клеим сам подкрылок, сожалея о том, что эффект от этого будет чуть ниже, чем мог бы быть с голой аркой.

7. Итак, сняв подкрылок и убедившись, что клеить будем именно арку, отмываем ее от загрязнений и пыли. Как правило, арки под подкрылком довольно чистые и особой грязи там нет. Поэтому с помощью чистой ветоши и обезжиривателя наводим идеальную чистоту арки. Если арка все же загрязнена, сперва отмываем все раствором воды и тряпкой и лишь потом обезжиривателем. В качестве обезжиривателя подойдут бензин Калоша, обезжириватель для лакокрасочного покрытия или этиловый спирт. Не жалейте ветоши. Чем чаще ее будете менять, тем быстрее арка станет чистой.

II. Материалы для шумоизоляции арок и их монтаж на кузов

8. Для гарантированного эффекта арку нужно обработать не только виброизоляцией, но и шумопоглотителем. Не следует экономить на материалах, иначе потом будете жалеть о том, что могло быть и лучше. Выбирайте самую мощную виброизоляцию, которая вам доступна. В нашем спеццентре это Comfort mat Ultra Loker 5,2 мм. — мощнейший вибродемпфер, КМП которого составляет более 0,63 у.е. Очевидно, что мощный материал будет требовать нагрева. Поэтому тут пригодится либо теплая батарея, либо тепловой промышленный фен.

9. В случае с шумопоглотителем мы имеем сразу 2 ограничения: это влагостойкость самого материала и влагостойкость клеевого слоя. Издавна заведено использовать в качестве шумоизоляции арок обычный Сплен. Вроде бы он и отвечает всем требованиям влагостойкости, но помните, это материал прошлого и эффективность его близка к нулю. Наш спеццентр Авто-Локер выбирает пенополиуретановые материалы (в отличие от пенополиэтилена Сплен), такие как K-Flex 6 мм. Это легкий, влагостойкий и эффективный ППУ, который идеально подойдет для работы шумопоглотителем в арке.

10. Собственно, суть оклейки ясна. Сперва на арку наносим вибродемпфер (горячий), плотно его прикатываем к металлу, затем наносим шумопоглотитель. Старайтесь оперировать как можно большими кусками материала и придавать ему форму арки уже по месту. Клеить все необходимо встык и помните — чем больше кусков, тем хуже.

11. Сборка арки производится в обратной последовательности. Если место в подкрылке позволяет, можно так же обработать сам локер легкой виброизоляцией (1,5-2 мм. достаточно без фанатизма с оклейкой 60% поверхности) и шумопоглотителем. Но, опыт показывает, что сборка арки с таким количеством слоев будет затруднительна и вы будете расстроены качеством сборки. Поэтому, сразу при разборке арки оцените проблемные места куда стоит клеить «пироги», а куда нет.

III. Варианты обработки арок и особенности разных автомобилей.

Итак, мы с вами уже знаем, что приоритетным является оклейка самого металла арки, это принесет наибольший эффект. Бывают автомобили, у которых металл арок покрыт заводской мастикой и такие арки стоит оставить в покое, ничего не трогая, сосредоточив усилия на обработке самого подкрылка. Так же все чаще встречаются автомобили с войлочным подкрылком (а не пластиковым). К такому подкрылку вообще ничего не клеится и не липнет и стоит смириться с этим. Поэтому, перед тем, как закупиться материалом выясните основные моменты по своему автомобилю: есть ли мастика на металле, а так же из чего изготовлены подкрылки, а самое главное — есть ли они вообще. Бывает так, что штатно заднего подкрылка в автомобиле нет, поэтому обработка арки категорически запрещена (все отпескоструится и отвалится).

В качестве заключения…

Надеемся, что наши рекомендации помогут вам поэтапно и аккуратно сделать такую работу, как шумоизоляция (в простонародии шумка) подкрылков своими руками. В нашем спеццентре такая работа выполняется в течение 2-2,5 часов в вашем присутствии. И самое главное — если вы собрались делать шумоизоляцию арок чужими силами, то доверяйте свой автомобиль только профессионалам. Поверьте, много дров наломано разного рода кулибинами и экспериметаторами, после работы которых вы получите не только испорченный автомобиль, но и коррозию. До встречи в Авто-Локер.

Если это вам будет интересно, мы готовы проводить опросы с целью выявления наиболее частых вопросов от вас и производить публикации с инструкциями и советами на интересующие вас темы.

Источник

Шумоизоляция локеров и антикор арок (8/9/20)

Привет всем кто заглянул. Отпуск был поистине плодотворным по рукоприкладству к машине. Закончил тему про арки, на этот раз с шумоизоляцией и с новыми подкрылками.
Подкрылки брал производства Петропласт. Кто-то подсказал на Д2, так бы и не знал. Подкрылки уникальны тем, что в отличии от оригинальных, закрывают арку по максимуму. Зная артикулы, их можно свободно заказать в любом крупном интернет-магазине запчастей типа Автодок, Эмекс, Юлсан, Экзист и т.п.
Передние подкрылки: PPL 30732115
Задние подкрылки: PPL 30732114
Заранее извиняюсь за качество некоторых фото, один раз забыл фотик, фоткал на бревно.

Первым делом закончил шумоизоляцию задних подкрылков начатую в прошлый раз.
Обратите внимание: я делаю ВНЕШНЮЮ шумоизоляцию подкрылков. Для тех кто считает дичью клеить шумку на пластик, почитайте официальную статью от производителя STP: Внешняя обработка арок. Конечно, можно сослаться на то, что производителю выгодно писать такие статьи, что их шумку нужно запихивать во всевозможные места вашей машины, что бы побольше продать и т.п., НО я сам ощутил, что шума от колёс стало значительно меньше.

На сайте STP есть сервис подсчета материалов для шумоизоляции. Выбираешь модель авто и степень шумоизоляции. Как видно из скрина «на максималках» используется мастика NoiseLIQUIDator и шумка Aero — не очень экономичный вариант конечно, но я не фанат автозвука, и никогда таким не заморачивался, поэтому решил, что для начла мне хватит минимальной обработки. «На минималках» используется только вибра GB-2 без мастики, но я не удержался, и заказал еще и мастику из максимального набора.

Как видно из расчета — расход на 1 подкрылок — 1 лист, но Петропластовские подкрылки изначально по площади больше, поэтому на 2 подкрылка у меня ушло 3 листа GB-2, с передними та же история. Т.е на все арки ушло 6 листов GB-2.

Мастикой пользоваться достаточно просто: размешал А-компонент в большой банке, добавил Б-компонет, размешал, готово. Живучесть смеси около 40 минут если не ошибаюсь. Намазал обе арки поверх антикора, который делал в прошлом году, который начал уже слезать потихоньку. Да, прав был AntonDi. Ну ничего, думаю мастика спасёт положение, т.к. она еще и с антикоррозийными свойствами, да и к тому же я добавил в раствор Раст Стопа. Так сказать: на свой страх и риск изменил фирменный состав мастики. Мастикой мазать было одно удовольствие: наносится легко, не сильно маркая, больше жирная, но это скорее уже из-за Раст-Стопа. Эти 2 баночки (комплект) вроде как рассчитан на 1 арку, но этой смеси мне хватило за глаза. Намазывал 2мя слоями на обе передние арки, уже не знал куда её намазать. Может конечно надо было больше ждать что бы высох 1-й слой, но у меня не было такой роскоши как «время» (смешно самому — не было времени в отпуске), поэтому сушил экспресс-методом, с помощью строительного фена проветривал теплым воздухом. Пока мастика сохла, укатывал роликом вибру на локерах.

На следующем фото видно, что задний подкрылок уже немного потерт. Конкретно мои задние подкрылки старого выпуска, в новых этот участок вокруг стакана отсутствует, видимо по причине жалоб его доработали, но а я пользуюсь тем что есть.

Из-за частых вопросов в личку по поводу крепления подкрылков, немного пришлось «допилить» запись:

Крепление переднего подкрылка

Встаёт вполне хорошо, с использованием штатных отверстий и клипс. Знал, что некоторые клипсы не выдержат демонтажа, заказал немного по этим кодам, но в основном пригодились только клипсы
MR288150 (взял аналог Autokrep AK1114673) и
MU488006 (взял аналог SkyParts KJ709SKY)

Крепление заднего подкрылка

Задний встаёт тоже нормально, креплений практически нет, только за брызговик. Желательно сначала прикрутить к брызговики, придется немного полежать на спине, потому что так удобнее совмещать отвестия бампера, малого подкрылка и нового подкрылка, только так можно прикрутить. После этого подкрылок нужно будет заправить за крыло, за трубочки. Подкрылок сделан грамотно, с прорезями в тех местах где надо, для удобного крепления, догадаться что для чего не сложно. Я делал первый раз, всё интуитивно понял.
Болты все остались целы, разве что пригодились те же клипсы MR288150 (см выше) и вот такие штуки, к которым прикручиваются саморезы и скрепляют жестко подкрылок с бампером
MB481588 (взял аналог AVERS MB481588AV)

И еще, если такой формат про клипсы заходит и востребован, то сделаю отдельный пост, с фотками и кодами, всё как все любят, пишите в комментариях если что.

РЕЗУЛЬТАТ:
Результатом удивлен и доволен, не ожидал что так сильно повлияет на шумоизоляцию. Что же буде когда до пола и багажника доберусь? К стати, следующим этапом будет багажник (колесная ниша и 5я дверь).

ОФФТОП
Ну и кратко о простой победе над казавшейся крупной проблемой: Попутно обслужил суппорты. Брякало спереди на мелких кочках, пипец бесило. Думал опять направляющие, резинки менять, смазывать. Покачал рукой суппорт — всё тихо. Снимаю суппорт а колодка просто выпадает на землю. Не понял, че это она не держится вообще? В общем почистил все пружинки, немного их подогнул, что бы колодка не болталась, попутно проверил направляющие — там всё идеально, даже не фоткал (в начале лета обслуживал). Заменил нижние пыльки, поизносились уже, для этого брал ремк-т Autofren D4908. Добротные у них пыльники однако. Экспериментально обмазюкал весь пыльник смазкой (Febi — большой тюбик, вроде как универсальная для суппортов, но направляющие ей не мажу). Смоется — хрен с ней, обрастет пылью — тоже хрен с ней, под ней целые пыльники останутся — с такими соображениями в общем. Колодки намазал в местах трения суппорта MC-1600. В общем колодки болтались в скобе, пружинки стоят NK, не должны были так износиться, возможно надо заменить, оригинал помнится дольше ходили. Посмотрим пока, на долго ли хватит.

Сейчас всё тихо + шумка локеров = сказка, машину не узнать, кайфую, даже стал поувереннее себя чувствовать за рулем, а то прям стыдно было наезжать на мелкие ямки, казалось что вся улица оглядывается и ржет, что я суппорта перебрать не могу по нормальному ))). Вот мой наборчик смазок для обслуживания тормозов. Если нужны артикулы, пишите, а так у меня весь БЖ в этих артикулах смазок и направляющих суппортов, устал писать их в каждом посте ))).

P.S.: Не могу не отметить, что для работы с шумкой пользовался перчатками с обливом Ravenol (арт. 462709709345) — очень удобные, не развалились, не порвались, теперь все ремонты в машине делаю только в них, и никаких больше капроновых за 15р не надо даже даром!

Подкрылки передние [PPL30732115] = 738р
Подкрылки задние [PPL30732114] (брал давно, сейчас цена около 750р)
Виброизоляция STP GB-2 [005201100] 3 листа (докупал до 6 шт) = 621р
Мастика StP NoiseLIQUIDator [000370100] = 825р
Ремкомплект суппорта перед AUTOFREN [D4908] = 316р.
Перчатки RAVENOL [462709709345] = 51р
Еще брал всякие клипсы, но сил не хватило разобрать все артикулы и фотки, да и тема немного не та. Может позже сделаю отдельный пост про клипсы подкрылков.

Источник

Шумоизоляция передних арок

Надоело слышать шум из-под колес, во время дождя как будто на велосипеде едешь и слышишь как вода по арке бьет) Решил зашумить арки сам, там нет ничего сложного. Но сначала я хорошо подошел с теоретической точки зрения) Вынес мозг Лёше из Фетус (если бы я жил в Киеве то точно бы отдал ему машину на шумку) они оф. представители шумофф в украине. Спасибо огромное за подробнейшую информацию) Но не нашел некоторые материалы в близком доступе, посмотрел в сторону СТП, проконсультировался еще у их представителя и выбор остановился на следующем:

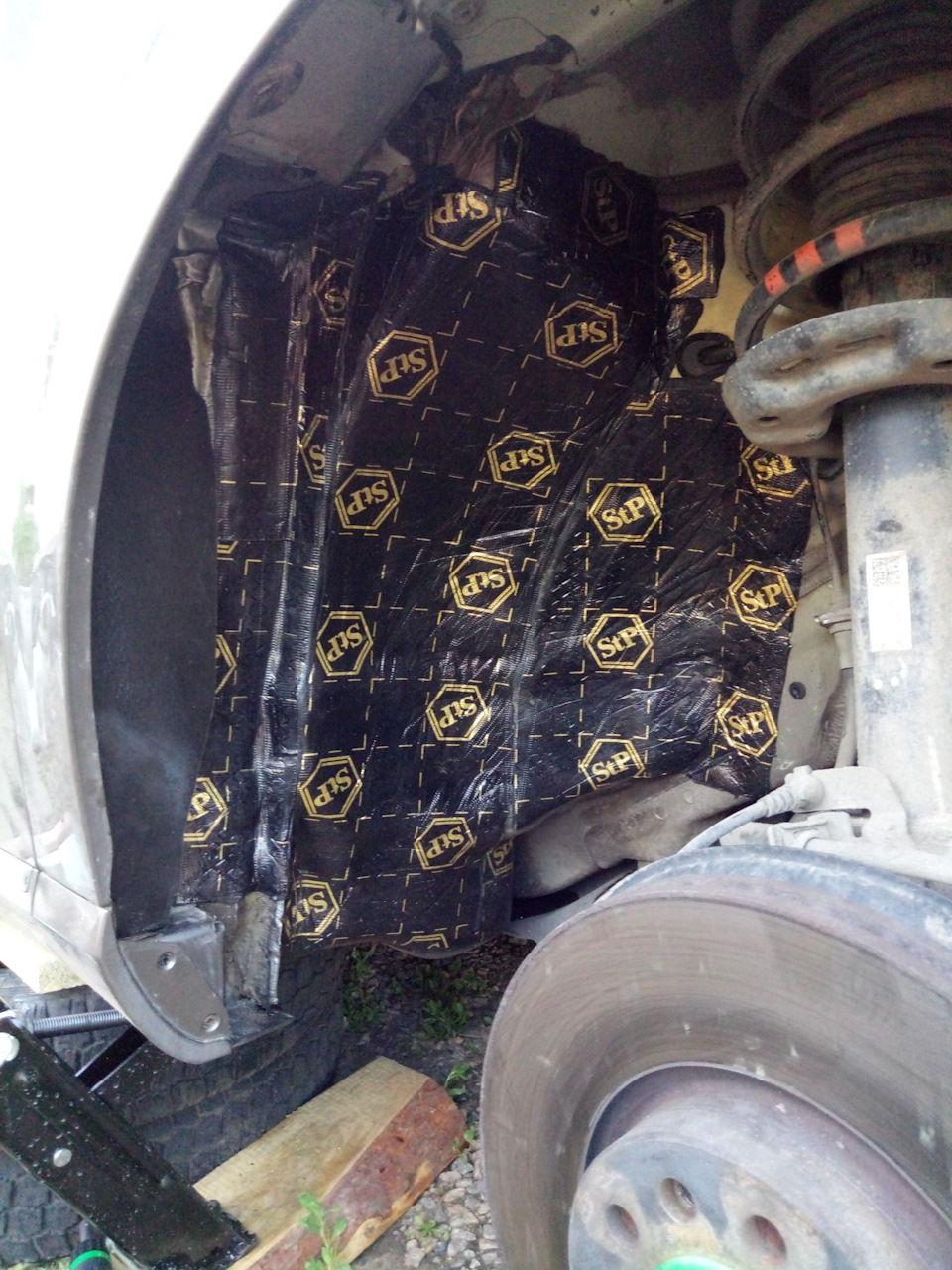

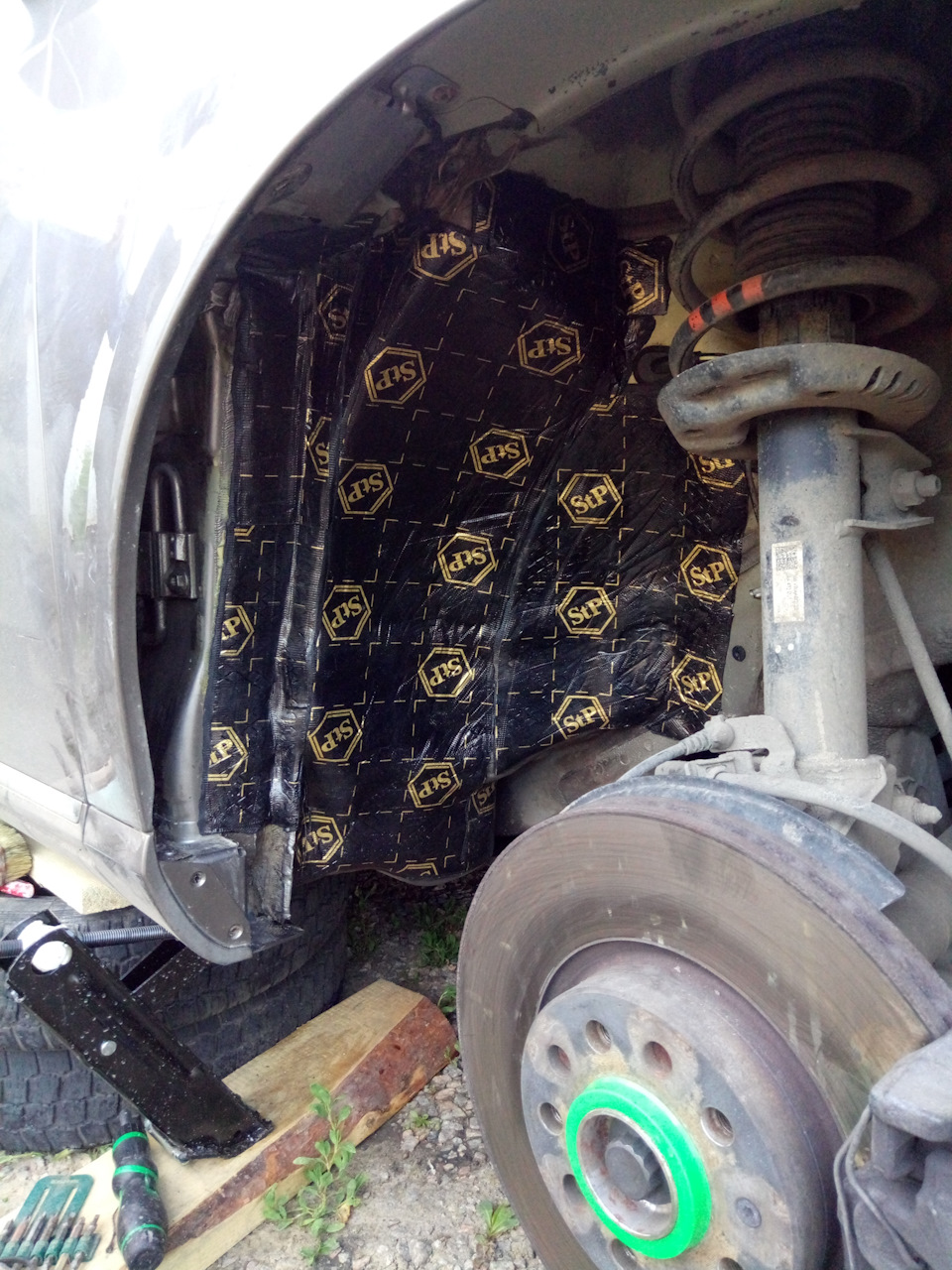

Арки со стороны салона катаем в StP Bimast Bomb Premium 4,2мм
Локеры в StP Gold 2.3 NEW 2,3мм и сверху еще покрываем акустическим войлоком StP 10мм(профессионалы советовали именно войлок, т.к сплен просто бесполезен, т.к он режет не ту частоту шума)
Сняв локер и резиновую заглушку между крылом, хорошенько все промываем чтоб не осталось ни капли грязи, затем все обезжириваем.

Для поклейки StP Bimast Bomb Premium обязательно нужен фен. Пока он холодный вымеряем и вырезаем нужные нам куски, затем хорошенько прогреваем и прикатываем валиком. Так же я прогрел феном металл самой арки. Ушло ровно 0,5 листа на арку.

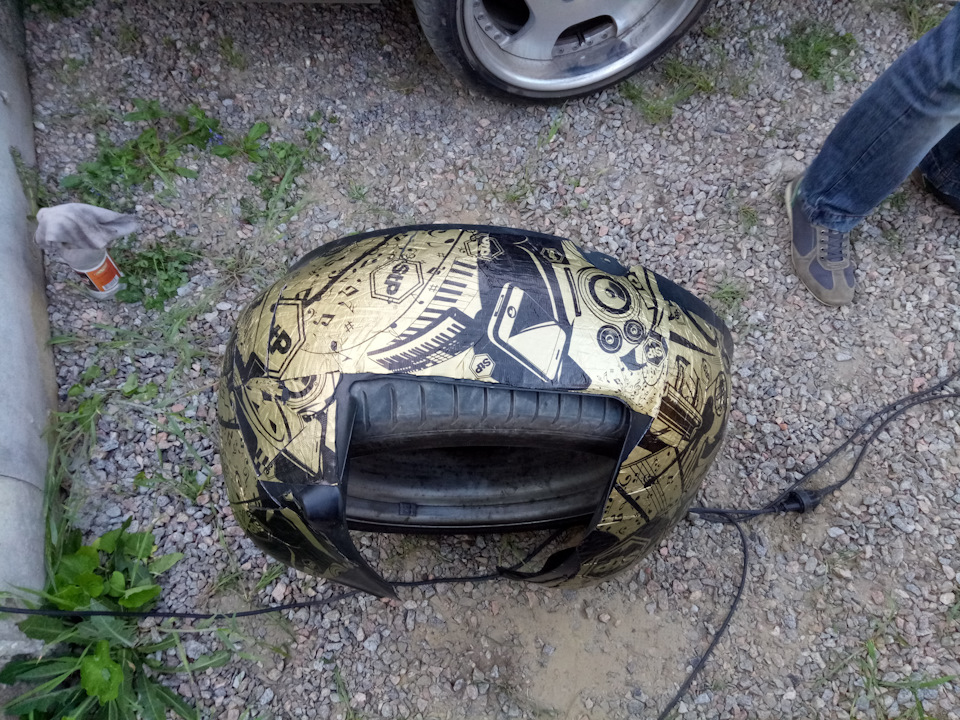

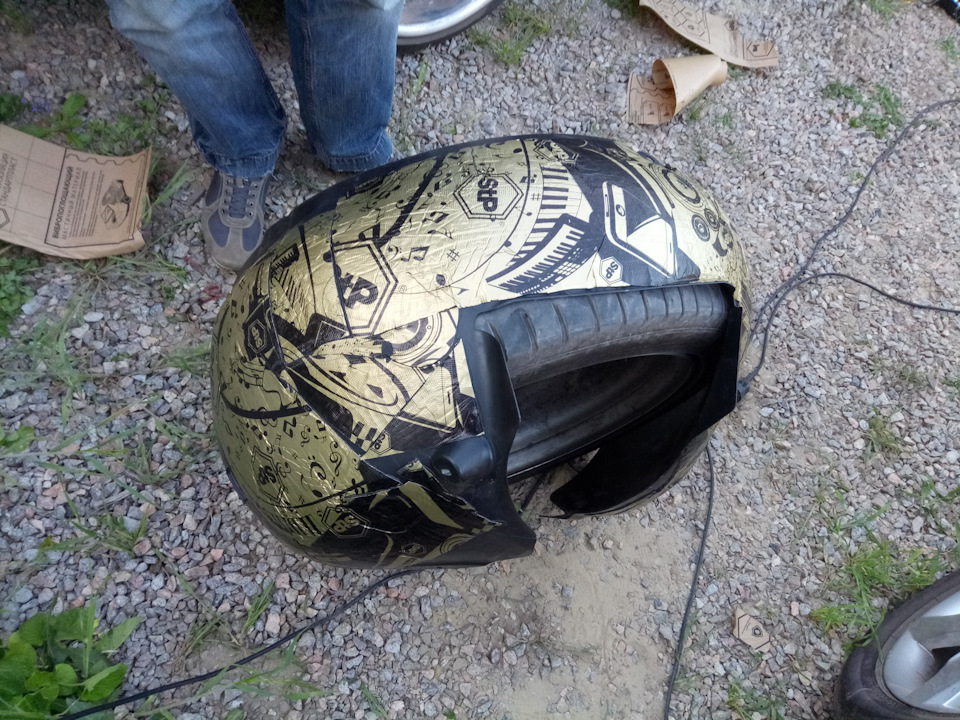

Локер удобно одеть на колесо и прикатывать вибру прямо на колесе. 1 листа буквально чуть-чуть не хватило на 1 локер. При желании можно растянуть, но я закатал весь подкрылок. Греть 2,3 мм вибру не обязательно.

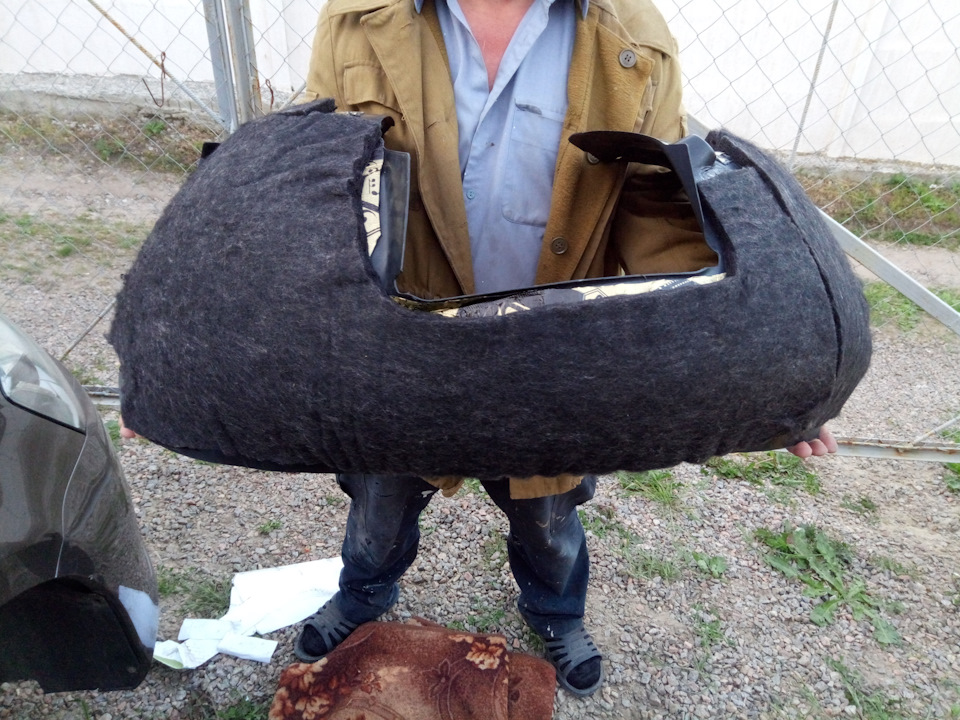

Затем в длину разрезал лист войлока и половины листа идеально хватило на весь локер.

Итого по расходу на 2 арки:
StP Bimast Bomb Premium 1 лист
StP Gold 2.3 NEW 2 листа(если немного растянуть) я купил 3 лист и осталось 80% от него.
StP войлок 1 лист

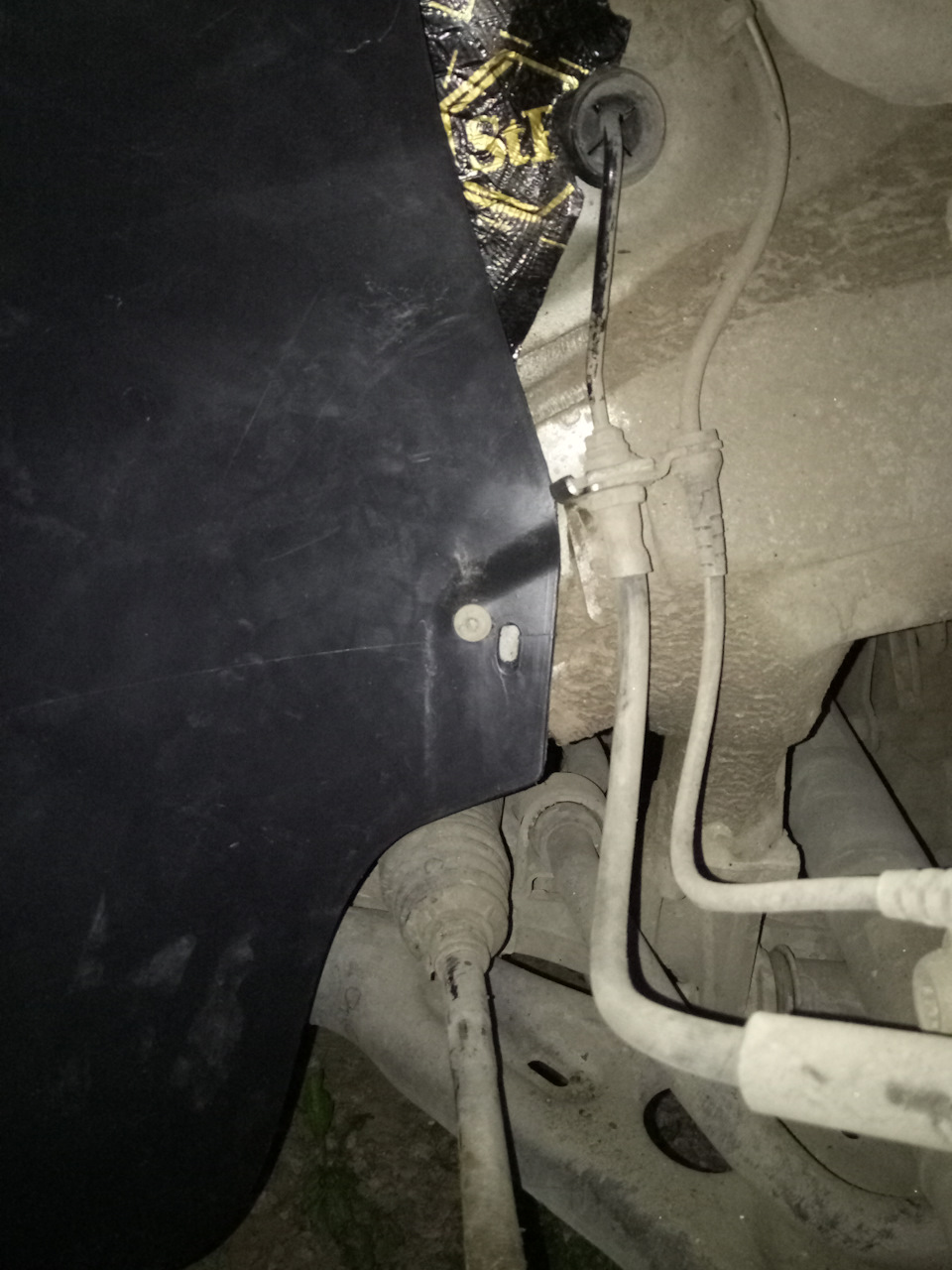

Ставим все обратно. Локер заметно потяжелел и стал толще. Впереди все влезло как и должно, все болтики встали на место, а вот ближе к двери все болты совпали возле крыла а вот 1 болт возле амморта не захотел совпадать, 4+10+2,3=16,3мм шумоизоляции не дали ему встать на место, но я решил просто пересверлить дырочку в локере на 5-7мм левее, ничего не потеряв)

В идеале еще изнутри салона нужно зашумить, но даже этого хватило чтобы сразу почувствовать результат, всем советую. Можно сделать самому, не дорого(весь материал вышел в 750грн) и по времени часа 4 с пивом)

Добавлено:
Очень многих насторожил войлок на локерах, поэтому решил добавить информации.
Повторю, я консультировался не у дяди васи в гараже, а у официальных представителе шумофф а затем и стп в Украине. Я думаю их мнение чего-то стоит. И именно по их консультации я покупал материалы, тк сам в этом не сильно разбираюсь. И у меня был тот же вопрос про войлок что и у вас. Этот войлок синтетический, он не способствует развитию грибка и т.д Как набирает влагу так и высыхает, к тому же он наклеен на пластик а не металл. Именно войлок считается наиболее подходящим шумопоглотителем для арок. Например у пассата сзади локеры полностью войлочные, у других премиум марок полностью все локеры войлочные.
Вот ответ по поводу войлока : Любые манипуляции на тему «пенополиэтилен на подкрылки» (или любой другой негигроскопичный отражатель — тот же вспененный каучук или iTON от STP) — это бесполезная трата времени, сил и средств. Они там работать не будут вообще — не те толщины (пусть даже 0,8-1,5 см), потому что не те частоты (мы пытаемся воздействовать на собственный резонанс кузова, а это 70-80 Гц — очень низко для шумоотражателей).

Источник

Клеим подкрылок

или как заклеить подкрылок своими руками. Пробую вариант заклейки, пока не ясно, каков будет результат, но надо же что-то делать…

Что произошло с подкрылком можно прочитать в БЖ. На разборке найти рестайловый подкрылок пока не удалось, поэтому принято решение клеить…

Покупаю расходные материалы и собираю по квартире инструмент.

Силикон универсальный, сетка для проклейки швов гипсокартона, она самоклеющаяся, поэтому клей не нужен, сверло по диаметру совпадающие с шириной стяжки, шуруповерт-дрель, шпатель резиновый, руки, мозг. Пишу всё, чтобы не забыть чем пользовался. Собирал по частям в магазине, по квартире, частично в машине 🙂

Изначально мою подкрылок, конечно идеальная чистота не нужна, но и комки грязи нам на нем ни к чему.

Обезжириваю и приступаю.

Начинаю с внутренней стороны, поскольку на нее проще клеить сетку. Проклеил 2 раза, на всякий случай.

Теперь то же самое с наружной стороны.

После проклейки сеткой засверливаю примерно 10-12 мм от линии разрыва каждые 4-5 см

После каждого засверливания сразу вставляю стяжку. Поскольку стяжек яркого цвета не нашел, приходится довольствоваться черными (ну они вроде как по фасону, подкрылок все таки черный)

Вот такой ёжик получился.

Выступающие хвосты стяжек обрезаю.

После этого наношу силикон (он тоже черный, если силикон другого цвета — сразу незачет)

Получился такой шов

Затем то же самое с другой стороны, обязательно узоры рисуем силиконом, чтобы побольше лайков получить…

И тут тоже размазываем.

Оставляем высыхать, завтра день покажет как получилось, но выглядит хорошо.

На этом первый этап окончен. Первый — потому, что есть еще разрывы, но пока силикон не высох заниматься ими нет возможности, да и незачем, завтра посмотрю результат — тогда можно будет принять решение о дальнейшей проклейке или покупке термопистолета и пайке…

И огромное спасибо моей любимой жене, за проведенную фотосессию…

Продолжаю. Уже через сутки силикон высох и можно было продолжать клеить с другой стороны. Не было времени, поэтому к проклейке остальных разрывов вернулся через 4 дня. Принцип такой же. Единственное отличие — до этого был прямой длинный шов, а теперь разрывы в виде лоскутов, пытаюсь собрать всё воедино.

Из неприятностей, у меня не было пистолета для силикона, поэтому выдавливал палкой. После середины баллона поршень внутри тубы провернулся и силикон начал вылазить и сзади тубы, пришлось выковыривать палкой а потом наносить на подкрылок.

Теперь установка и ходовые испытания, посмотрим насколько долговечен такой ремонт.
