Как припаять контакт обогрева заднего стекла автомобиля своими руками
78. Как припаять контакт обогрева лобового стекла.
Доброго времени суток. Нет это не вопрос, это решение. Не далее, как 12го июня я поменял лобовое стекло. Пост здесь. Кому лень идти смотреть в двух словах. Стекло XYG с обогревом зоны щеток. Обогрев коннектить сразу не стал, не понравилось длина одного провода, думал удлинить его и тем самым обезопасить от движения тяги трапеции. Ровно через месяц выдалось время, снимаю жабо и вижу картину, контакт болтается, т.е. отпаялся/отклеился. Привет братскому народу. Как бабка нашептала.
Первое, что подумалось, стекло на гарантии, качели в сервисе привели к тому, что можно снять/поставить стекло, отвезти и где-нибудь припаять. Такой гемор меня не устроил, тем более не хотелось опять в этом месте снимать/ставить. Проехал несколько сервисов, ответы такие, от «не-не НЕ возьмемся, слишком рисково, стекло может лопнуть», «нет маленького паяльника» до «меняйте стекло на новое».Хотел найти спеца, который занимается ремонтом телефонов, у них то на этот гемор всегда есть скальпель, не получилось.
Целый месяц я искал решение, прочесал весь яндекс, ютуб, гугл, в сети все кое-как паяют обогрев заднего стекла, но там относительно очень удобно. В нашем случае надо припаять грубо говоря на потолке и это при неудобном расположении и свободном пространстве. В общем инфы практически ноль, тем более с нашей машиной.
Таки опять почти через месяц я склонился к покупке чудо пасты. Не стал чудить с холодной сваркой, клеями и т.д. и т.п.
Пасту можно купить в китайторге, но ждать долго, заказал на сайте им.Д.Маликова.

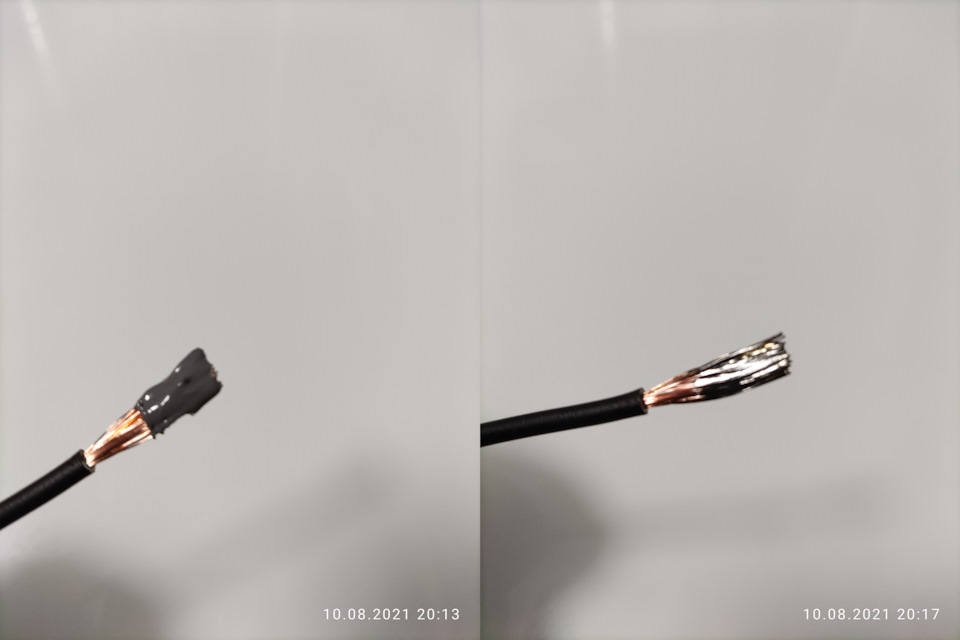

Сразу решил протестить.
Надо сразу сказать, что было три попытки. Первая, феном нагреть отпавший контакт не получилось, также не получилось нагреть этот контакт простой зажигалкой. Стекло и контакт просто не прогреваются, держать дальше пламя было рисковано. Вторая, решил взять провод, сделать конец кисточкой, чтобы происходил быстрый прогрев и также уже длинной зажигалкой. Опять фиаско, пламя не направленное, язычок огня гуляет.
Так прошел еще месяц))) Не было времени. Я уже смирился, что обогрева не будет. И тут меня осенило, нужно некое подобие очень маленькой газовой горелки, четкий направленный поток огня.
И так 8 сентября, есть свободное время. На улице не жарко, облачно, а значит есть очень хорошая возможность проверить обогрев в работе, потому как в жаре стекло и так теплое без обогрева.

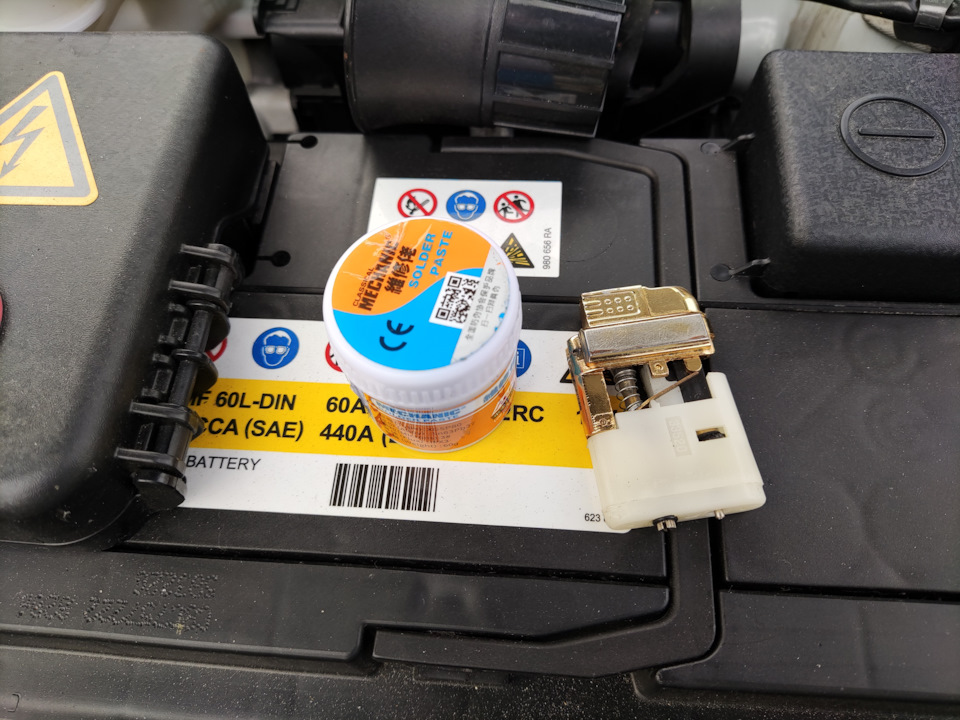

Дома нашел зажигалку
И да, надо иметь хорошее зеркало. В моем случае старое зеркало одна из сторон которого еще и увеличивает.
Я уже научился очень быстро снимать жабо, все чистить и обезжиривать. С 5й или 6й попытки у меня таки получилось. Потому как надо было пробовать с количеством пасты, временем нагрева, да и земное притяжение выключить не получилось.
Быстро посадил на скрутку и проверять. В общем победа, стекло греется. Мой перфекционизм ликовал как никогда.

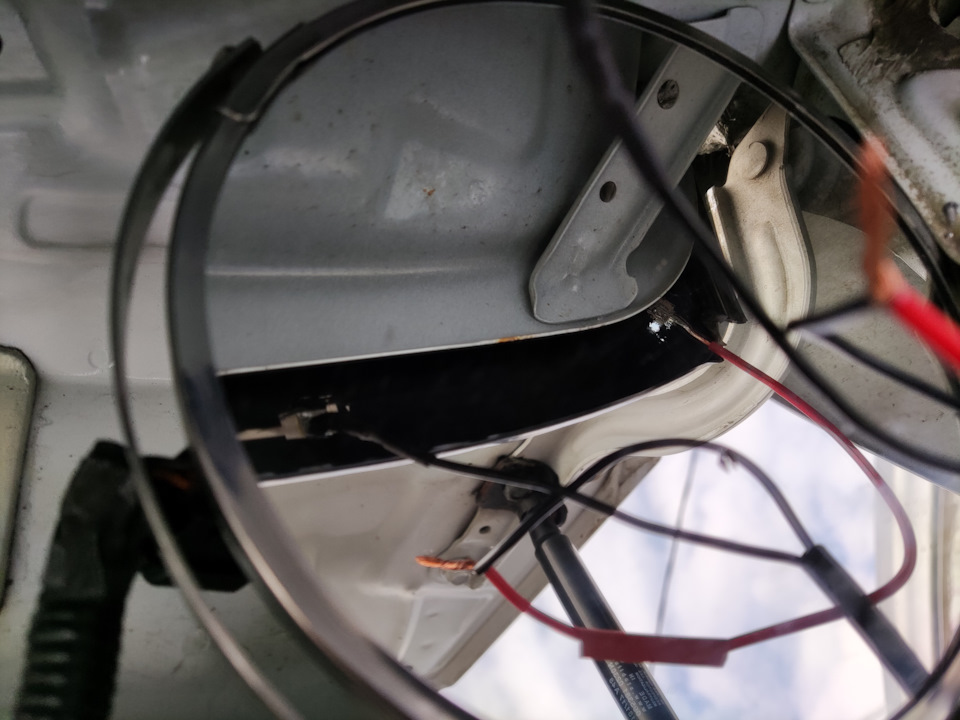

Притянул провода хомутиками к задней стенке.
Ну и эта фотка из предыдущей записи, сделал попутно на зиму
Пасты израсходовал ну может пол чайной ложки, остальное в холодильник (рекомендуют). Вообще вещь отличная в быту, спаять провода дело трех секунд.
Вынес запись отдельно, чтобы не потерялась. Берите на заметку, такого нигде не найдете тем более применительно к нашим авто.
Вывод по стеклу XYG с обогревом да и ко всем стеклам тоже. Перед вклейкой проверяйте контакты на предмет качественного припоя.
Еще одна маленькая победа в моей жизни)))
PS.Зажигалку собрал обратно, сдул с нее пылинки и уложил аккуратно в коробочку))
Чиним контакт обогрева заднего стекла!
Давно уже хотел написать, но забывал. Еще летом, когда снимал задние стойки оторвал один из контактов обогрева заднего стекла, не нити а именно сам контакт! Естественно летом как то было на него пофиг, а сейчас такая погода, стекло потеет постоянно и ничего не видно, ездить просто опасно вкупе с тем что в зеркала тоже особо ничего не видно в такую погоду! В инете есть 2 пути решения этой проблемы — клеить токопроводящим клеем и паять!
Для начал я попробовал первый вариант. Объездил все магазины в городе и рынки кстати тоже и не нашел того клея который советуют — Done Deal, он дорогой, но точно помогает. Везде предлагают заклеить клеем для ремонта нитей обогрева — но он точно не поможет, тупо деньги на ветер! Дешевый но тоже действенный вариант — клей Контактол, тоже обнаружен не был. В итоге максимум что я нашел — клей Перматекс в Би Би, стоит 170 р.
В инете прочитал что люди изготавливают пластину, в нее припаивают провод обогрева и пластину клеят к контактам на стекле и советуют нанести еще мелкую медную стружку. Дома нашелся кусок латуни, попробовали приклеить 2 раза, первый раз просто, второй раз с медной стружкой. Эффекта никакого.
В итоге был вариант — что просто не попали верхом, пластина съехала во время засыхания клея. Проверяли контролькой — питание идет на оба контакта, лампочка загорается. Но вверху немного искрило. Купил еще раз клей — переклеили по нормальному, снова нет эффекта. Теперь рассматриваю вариант, что может все таки дело в латуни, что она толстая и очень долго нагревается или тупо не передает достаточное кол-во тока на нити?!
Обновление от 17 октября 2012 г. :
Наконец то починил контакт! Что могу сказать — не надо надеяться на дешевый клей, 2 тюбика были израсходованы впустую! Все таки самым действенным и простым способом оказалось — припаять! Делов то на 10 минут и все заработало! Берем провод — с одного конца припаиваем «папу», с другой стороны просто оголенный провод. Отчищаем саму клемму от остатков клея, который толком не проводит ток как оказалось, я счищал паяльником. Потом зачищаем мелкой наждачкой, обезжириваем спиртом и припаиваем. Включаем обогрев, ждем — все работает! Не очень красиво конечно получилось но тут главное практичность а не эстетика!
Пайка клеммы обогрева заднего стекла, после «гальваники».
Отвалился заводской контакт обогрева заднего стекла.
Опять.
На этот раз минусовой.
Точно так же как и плюсовой — слегка задел, и клемма отвалилась. В отличии от «плюса», «минус» продержался четыре года.
Место пайки тоже очень слабое, видны крупные кристаллы припоя — обычно при нормальном припое такое бывает когда припой очень быстро охлаждают, либо место спайки не успело затвердеть, а клемму слегка сместили. Ну или соплями паяют.
На обоих контактах такое было, не знаю может на заводе с похмелья паяли, и руки тряслись? Х.з.
Без обогрева стекла мне совсем не удобно — привычка, поэтому сразу поехал на дачу ремонтировать.
Так как токопроводящий клей в нагруженных цепях доверия не вызывает, контакт решил снова паять, тем более делается это не в первый раз, процедура не сложная и хорошо знакомая.
Но перед этим надо обмеднить место пайки — без этого припаять к напылению почти нереально, да и от локального перегрева, если долго по одному месту паяльником елозить, может запросто напыление отслоится, а то и стекло лопнуть.
К счастью школа не сильно помешала моему скудному образованию, и в детских воспоминаниях ещё осталось представление, что есть такая нудная фигня как химия(хотя сейчас, пожалуй, о ней я думаю иначе).
А вот то, что в электрохимии есть раздел с не очень понятным названием — гальваностегия, узнал я только сейчас, когда рыл инфу по данной проблеме, но именно эта технология и поможет легко и непринуждённо припаять отвалившийся контакт. Без разрушения стекла.
Но это так, лирическое отступление, пожалуй начну описывать сам процесс.
В первом моём опыте по пайке клеммы обогрева стекла описание процедуры получилось каким то не много скомканным, поэтому попытаюсь рассказать снова, и надеюсь на этот раз более подробно и понятно.
Минимум, что нам для этого потребуется:
1) Медный купорос (сульфат меди), две чайные ложки (есть так же в препаратах «бордосская жидкость», продаётся в садовоогороднохозяйственных магазинах — пакетик стоит недорого, )
2) Электролит аккумуляторный, две чайные ложки, можно взять из аккумулятора, но лучше свежий. Есть в автомагазинах.
3) Дистиллированная вода 100гр., поклонникам самогоноварения объяснять не буду как её получить, для других: можно купить в автомагазине, а можно при помощи чайника и блюдца увлекательно добыть самому, подробности добычи в инете. Есть в автомагазинах.
4) Многожильный провод 1,5 метра около 1кв/мм., есть везде, даже на Марсе и Луне — спасибо космической промышленности! Можно ещё подстраховаться предохранителем врезанным в провод — это на случай КЗ, что бы не лазать искать и заменять штатный, не у всех это удобно.
А лучше лампочку на 12 вольт и ватт на двадцать вместо предохранителя использовать, она заодно и ток немного снизит. При невысоких токах медь осаждается чуть медленнее но более плотно, покрытие более крепкое, хотя в данном случае это не принципиально.
5) Медная жила 5 — 7мм. в диаметре, 10см. длинной, а лучше медная трубка Д 7 — 10мм.
6) 10см. бинта, или кусочек Х/Б ткани, нитки.
7) Наждачная бумага от №800 до №1500, размером со спичечный коробок.
8) Паяльник, лучше 100Вт., ну или 60, канифоль или неактивный флюс и нормальный припой(лучше ПОС 61).
Несколько необязательных слов по теории; не буду говорить про аноды и катоды, и то как ведут себя в электролите катионы и анионы — это не интересно, да и не нужно, а вот то, что точно знать надо — в данном способе гальваники медь у нас будет оседать на «минусе». Повторяем и запоминаем мантру — от плюса к минусу, от плюса к минусу(это я больше для себя, а то постоянно путаюсь))
С током разобрались, он «стекает» от плюса к минусу, а нафига электролит и купорос? Серная кислота в элекролите под воздействием эл. тока здесь выступает в качестве своеобразного «проводника» «переносящего» ионы сульфата меди (который в соединении с водой уже называется медным купоросом) кои осаждаются на минусе.
Это если своими словами.
А если химик будет объяснять, да ещё правильно, а не как я…
Ох не с проста я в школе сразу химию невзлюбил! Чуяла детская душа что с ней всё не просто — какие-то грамм/моли да непонятные валентности. Как наперёд знал — та ещё заноза.
Дальше.
Что бы облегчить доступ к обрабатываемой поверхности напыления я наметил маркером, и немного расточил гравёром метал дверки
Но это уже скорей изыски — можно обойтись и без этого.
1. Готовим обрабатываемую поверхность — слегка зачищаем мелкой наждачкой, увлекаться НЕ стоит!
Ремонт обогрева заднего стекла
Недавно, снимая пластик стойки, оторвал клемму обогрева заднего стекла.
Порывшись в интернете, нашел два способа ремонта: пайка и приклеивание специальным клеем. Подумав, решил сначала попробовать приклеить клемму, а потом, если работать не будет, уже паять.
Поездив по магазинам автозапчастей нашел клей. Он оказался очень редким товаром, нашел только в одном магазине, и то забрал последний. В упаковке пакетик с клеем и салфетка, пропитанная активатором.
Также купил наждачку 1000 для очистки места склеивания.
Так как на улице уже достаточно прохладно, когда клеил было +2, то для прогрева пригодится фен.
Для начала надо снять пластик стойки.
Чтобы не снимать заднюю полку и случайно ее не испачкать, закрыл ее тряпкой.
Далее взял небольшой кусок наждачки и очистил «оксидную пленку» с места крепления клеммы к стеклу и с самой клеммы.
Слегка прогрел феном стекло в месте склеивания.
Теперь можно клеить. Весь процесс склеивания происходил по инструкции, написанной на упаковке с клеем.
Сначала протираем салфеткой с активатором склеиваемые поверхности и даем подсохнуть 5 минут.
Наносим на клемму клей, не очень много, и прижимаем ее к стеклу секунд на 30, пока клей не схватится.
Ждем сутки и пользуемся.
Так как клемма оторвалась от стекла вместе с припоем, то готовый результат выглядит как после пайки.
Чуть больше, чем через сутки, одел на клемму разъем и решил проверить. Включил обогрев и стал ждать, но ничего не происходило, обычно секунд через 15 после включения становится видно работу обогрева. Прозвонил и оказалось, что с клеммы на стекло не подается минус, клеил минусовую клемму. Забил, решил, что после рабочей недели припаяю.
Всю неделю машина простояла в гараже. Сегодня взяв машину, решил еще раз проверить обогрев, а он работает. Почему он не работал через сутки, как написано в инструкции, непонятно, главное сейчас работает.
Припаиваем клемму обогрева заднего стекла
