Как проверить буксует ли сцепление на мотоцикле

Как понять, что сцепление на мотоцикле пора менять?

Первым делом проверьте, есть ли свободный ход у рычага сцепления на руле. Это относится к тросовому приводу. Бывает, что регулировочный барашек кто-то из друзей затянул так, что трос всегда в перетянутом состоянии и диски немного разомкнуты. Если свободный ход в норме, а пробуксовка не прекратилась, то поможет вам лишь замена сцепления. В любом случае ищите прокладку крышки сцепления и штангенциркуль с микрометром.

В сервисном мануале на ваш мотоцикл должна быть прописана методика диагностики изношенности узла сцепления. У разных производителей она разная. Кто-то указывает минимальную толщину всего пакета дисков (стальных и фрикционных), кто-то толщину пакета только фрикционных, кто-то толщину самих дисков поштучно. Также есть нормы на длину пружин. Надо узнать эти цифры и промерить по требуемой технологии вынутое из вашего мотоцикла. Это делается для того, чтобы понять, что конкретно износилось и что менять необходимо, а что ещё в допуске и послужит дальше. При разборе не перепутайте диски. Бывает, что два крайних отличаются от центральных по форме, или толщине. Можно их даже пронумеровать маркером.

Как правило, изнашиваются фрикционные диски – те, которые с наклеенными квадратиками мягкого материала с двух сторон. Если он вышли из допуска, а стальные диски с пружинами в норме, то можно поменять только их. По каталогам EBC определяем код, соответствующий вашему мотоциклу и году его выпуска, и покупаем весь пакет в сборе. Только диски фрикционные будут начинаться с букв CK, далее цифры.

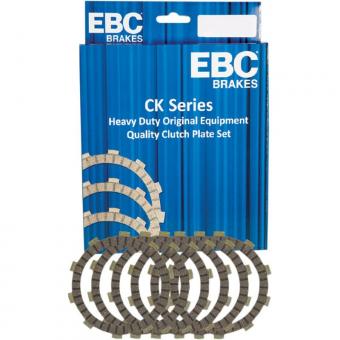

EBC делает диски, пружины и наборы на большинство популярных мотоциклов. Они соответствуют по геометрии техническим условиям производителя, но немного превосходят оригинальные детали по ресурсу за счёт использования фирменных наработок в создании фрикционных материалов и пружин чуть большей жёсткости, лучше противостоящих проскальзыванию.

Источник

МОЙ МОТОЦИКЛ

Исправное сцепление дает водите­лю возможность точно дозировать крутящий момент двигателя при передаче его на вал коробки пере­дач и дальше на колеса. На до­рожных мотоциклах это важно в момент старта, при развороте на узкой дороге и, особенно, при движении в городских пробках.

На эндуро же работа сцеплением и вовсе неоценима при проезде сложных препятствий.

Об износе сцепления могут сви­детельствовать шум в картере, тугой выжим рычага или вибра­ции. Но ни один из этих симпто­мов в отдельности еще не являет­ся приговором. Например, шум может быть нормой для данной модели мотоцикла, к тому же, как правило, его издают вращаю­щиеся без нагрузки шестерни ко­робки передач. Вибрации в мо­мент старта встречаются чаще на абсолютно новых мотоциклах, когда диски сцепления еще не притерлись.

Более серьезный симптом — пробуксовка сцепления: рычаг отпущен, а жесткой связи двигателя с колесами нет. Мотоцикл может ехать, но стоит прибавить газ, как обороты мотора начинают расти быстрее, чем скорость движения, словно вместо механической коробки у вас гидромеханический «автомат». В начальной стадии пробуксовка проявляется только на высших передачах, но уже за полдня активной езды сцеплению приходит конец. Поэтому при первых признаках его пробуксовки необходимо остановиться. Если привод тросовый, проверяем свободный ход и легкость перемещения троса. При отпущенном рычаге трос натянут? Подкрутим регулировочную гайку, чтобы трос ослаб. Лучше проверять свободный ход рычага на валу привода (1-2 мм на конце рычага) — так мы одновременно убедимся, что трос не перетянут и не застревает в оболочке. Сам собой трос разрегулироваться не может, должна быть какая-то причина. Если он зацепился за что-нибудь, например, в лесу, упор оболочки может выскочить из углубления, создав натяжение. Поэтому обратите внимание на то, как установлен трос.

Если после регулировки признаки пробуксовки исчезнут, считайте, что вам повезло: на мотоцикле можно ездить. Но такое случается редко. Если же сцепление буксует и при правильной регулировке троса, значит пора его менять. Не спеша, желательно на низших передачах направляйтесь к месту ремонта, стараясь свести пробуксовки к минимуму. На многих современных байках применен гидравлический привод сцепления.

Он не предполагает никаких регулировок и в принципе не может стать причиной пробуксовки сцепления. Поэтому пробуксовка на таких мотоциклах практически всегда является признаком серьезного износа узла.

Бывает и другая картина — сцепление «ведет»: рычаг выжат до конца, а мотоцикл пытается ехать вперед. Передачи переключаются с трудом, а «нейтраль» поймать почти невозможно. В холодную по году это нормально; когда застывшее масло прогреется, все исправится. Но если мотоцикл провел зиму в «спячке», диски могут крепко «склеиться» между собой. Чтобы их разъединить, порой приходится проезжать несколько километров (желательно при этом поиграть «газом» и тормозом, выжав левый рычаг до упора). В особо тяжелых случаях диски схватывает так, что даже тронуться невозможно. Тогда работает следующая схема: два друга пихают ваш мотоцикл взад-вперед, а вы на правах хозяина восседаете на нем, нагружая заднее колесо и выжав рычаг сцепления. На третий- четвертый их диски обычно проворачиваются. Иначе придется узел разбирать.

Если сцепление стало «вести» в ходе эксплуатации, вновь обращаемся к регулировкам троса. Возможно, его свободный ход великоват. Уменьшите его, но помните, что небольшой люфт на конце рычага должен оставаться. Гидропривод также может стать проблемой, так как воздух в системе или надорванная манжета не дадут выжать сцепление до конца. Но если с тросом и гидравликой все хорошо, неисправность придется искать внутри.

На отечественных мотоциклах бывало, что неравномерно отрегулированные пружинки сцепления перекашивали пакет дисков и те продолжали тереться одной стороной, не давая полностью расцепиться приводу. Определить это несложно: смотрим, как ходят диски в корзине при нажатии на рычаг. Если неравномерно, вращаем один или нескольких винтов крепления пружин. В современных системах такое в принципе невозможно (винты затянуты до упора), и лишь крайне редко встречается искривление самих дисков.

Вскрывая картер силового агрегата для диагностики и ремонта (замены) сцепления нужно представлять, на что идешь. Во-первых, скорее всего (особенно на старом мотоцикле) понадобится новая прокладка крышки картера (старая расслаивается и рвется). Во-вторых, на некоторых мотоциклах для доступа «к телу» придется снимать приемную трубу глушителя (мешает вытащить крышку), а это не всегда легко и может привести к необходимости искать прокладку трубы, шпильки, гайки и т.п.. Проблема с неожиданно дефицитными запчастями касается и крепежа крышки — на некоторых мотоциклах винты одноразовые. В-третьих, если сцепление буксовало, промывка мотора и замена масла с фильтром — обязательная процедура. Наконец, понадобятся хороший инструмент и собственно комплект сцепления, желательно полный (фрикционы, стальные диски и пружины). Замечу, полевой ремонт предполагает куда меньше условностей. Так, прокладку крышки можно вырезать из любого ровного материала подходящей толщины — от картона до линолеума, а временно поджать диски поможет установка шайб под просевшие пружины.

Вас это не останавливает? Тогда будем считать, что подготовка проведена: крышка сцепления снята, прокладка порвана, одноразовые винты аккуратно лежат, ожидая повторного использования. Ничего страшного, об этом мы будем волноваться после того, как отремонтируем само сцепление.

8. Снимаем крышку и внимательно осматриваем ее прокладку (как правило, ее приходится менять).

9. Отворачиваем крепеж прижимного диска корзины.
Осторожно, не потеряйте пружины. Проверяем, равной ли они
длины.

10. Снимаем прижимной диск, запоминаем особенности и расположение дисков в корзине (на фото самый дальний диск
отличается от остальных цветом).

11. Оцениваем износ. Диски лучше менять комплектом.

12. В продаже встречаютсчи отдельные комплекты
фрикционных дисков (на фото), и стальных (они живут
дольше), и пружин (экономична них порой приводит к быстрому выходу из строя нового комплекта дисков).

13. Перед сборкой полезно промыть узел универсальным
очистителем и протереть насухо. А вот «мокрые» фрикционные диски перед установкой нужно пропитать маслом.

14. На резьбу винтов прижимного диска (и крепления крышки) перед установкой наносим синий (слабой фиксации) резьбовой герметик.

15. Затягиваем винты равномерно, предписанным моментом.

16. Осталось установить детали выжима сцеплениях. Главное-крышка должна легко встать на место, нельзя осаживоть ее силой — так легко поломать зубья на валу привода сцеплениях Не беда, что рычаг не встанет в нужное положение, его несложно переставить на шлицах. А вал с парой выкрошенных зубьев можно временно использовать, просто повернув его на 180°.

Откручиваем винты (часто с внутренними шестигранниками), крепящие пружины сцепления и прижимной диск, но сами диски вынимать не торопимся. Необходимо отметить особенности расположения дисков в корзине. Многодисковые системы грешат повышенным шумом в момент полного выжима сцепления, и когда в КП включена «нейтраль». Шум создают венцы дисков, слег¬ка ударяющиеся о края прорезей в корзине сцепления. Снизить шум можно было бы, уменьшив зазор между венцами и корзиной, но тогда увеличивается риск подклинивания дисков при нагреве. Поэтому обычно один фрикционный диск, чаще верхний, ставят в специальные пазы, слегка меньшие по ширине. Этот диск практически не перемещается вдоль пазов и, соответственно, не клинит, но при этом, будучи прижат к остальным дискам, сдерживает их болтанку внутри корзины. Иногда для этой же цели делают на всех дисках один венец уже других, а на корзине более узкий паз. Бывает, что некоторые фрикционы имеют меньшую ширину рабочей поверхности или другие отличия. Всех не перечислить, и именно поэтому при первой разборке нового узла обратите внимание на нюансы. Вынув диски, легко определить, что с ними случилось. Фрикционы (те, что с бумажными, пластиковыми или пробковыми секторами по всей окружности) обычно коричневатого или зеленоватого цвета. Почернение и запах гари для них приговор. Такой же смертный, как для промежуточных металлических дисков деформация или окрас в цвета побежалости.

Износить сцепление, правильно управляя мотоциклом, довольно сложно. Как правило, на это уходит около 40 тыс. км. Но бывает и так, что изношенное сцепление гарью не пахнет. Просто общая толщина пакета дисков уменьшается, как и трение между ними. При больших пробегах мотоцикла изнашивается и сама корзина. На гранях ее продольных прорезей появляется выработка, затрудняющая движение дисков и плавный выжим сцепления. Неглубокую выработку можно аккуратно выровнять напильником, хотя, конечно, это крайняя мера и лучше поменять корзину на новую. (Для отворачивания гайки ее крепления достаточно включить в КП высшую передачу, ногой нажать на педаль тормоза, а рукой тянуть за ключ. При определенном навыке ни спецприспособления, ни даже помощник не нужны.)
Перед установкой новых дисков обязательно пропитайте их моторным маслом и внимательно следите за правильной последовательностью их установки в корзину. Очень важно не превысить момент затяжки винтов, стягивающих пружины сцепления. Он небольшой, и резьбу в дюралевом барабане легко сорвать.

Пружины — еще один важный элемент узла. Для дорожных мотоциклов применяют не слишком жесткие пружины, чтобы рука не уставала при частых выжимах сцепления. Но если вы используете мотоцикл для гонок, лучше поставить пожестче. Ведь сцепление будет активно работать лишь один раз — во время старта. Кстати, гоночные комплекты сцепления выдерживают только два быстрых старта подряд. Что уж говорить об обычных, дорожных. Помните об этом, если решите поучаствовать в уличном драгрейсинге.

Все сказанное выше относится к наиболее распространенному на мотоциклах типу сцепления — многодисковому, в масляной ванне.

Но бывают и другие. Ducati, например, славится многодисковым «сухим» сцеплением. Очень шумное, оно, тем не менее, создает меньшее сопротивления вращению.

BMW испокон веков использует на своих «оппозитах» удобное, с точки зрения компоновки, сухое однодисковое сцепление автомобильного типа. Сухое сцепление не любит долгих пробуксовок и с этой точки зрения уступает «мокрому». Но у него есть и серьезный плюс — ему абсолютно все равно, какое масло залито в двигатель. Именно поэтому не рекомендуется в мотоциклы с обычным (мокрым) сцеплением заливать автомобильные масла с антифрикционными присадками, а также любые модификаторы трения и прочие автомобильные БАДы. Пробуксовка не заставит себя ждать.
Напоследок совет начинающим мотоциклистам: не жалейте времени на тренировку умений работы с рычагом сцепления. Это жизненно важный орган управления. Вам необходимо в совершенстве владеть навыком плавного старта и уметь быстро стартовать, уметь разворачиваться на ограниченном пространстве и переключать передачи «вниз» при экстренном торможении. Без этого невозможно качественно управлять мотоциклом и получать от езды настоящее удовольствие.

Источник

Когда пора менять сцепление на мотоцикле?

Устройство сцепления для мотоцикла

«Сухое» и «мокрое» сцепление

Большинство производителей используют сцепление в масляной ванне (его называют «мокрым»). Для городских мотоциклов оно имеет определенные преимущества: масло помогает дискам не перегреваться и защищает их от сгорания. Сами диски прокручиваются в «ванне» намного плавнее, благодаря этому увеличивает срок службы сцепления, а его работа в целом более комфортна для большинства водителей. Но есть и минусы: микрочастицы с изношенных дисков попадают в масло и могут забивать масляный фильтр, а также оставлять отложения на картере. Работа сцепления при этом сильно зависит от качества залитого масла.

Гоночные команды используют мотоциклы с сухим сцеплением, так как в соревнованиях скорость и точность переключения передач важнее долговечности. Такую же систему ставят на некоторых штатных мотоциклах, например, мотоциклах Ducati. Сухое сцепление придает этим мотоциклам специфичное звучание, по которому их легко узнать. По принципу работы сухое сцепление не отличается от мокрого, однако оно быстрее перегревается, подвержено внешним воздействиям (особенно негативно сказываются влага и грязь), имеет меньший ресурс и в целом может быть резковато для среднестатистического водителя.

Почему проскальзывает сцепление?

Замена сцепления на мотоцикле

Мы рекомендуем доверять замену сцепления профессионалам в специализированном сервисе. Но, если вы хотите сэкономить, то можно поменять диски и пружины сцепления самостоятельно. Будьте готовы к тому, что для этого придется потратить немало времени и сил, а для разборки коробки вам понадобятся специальные инструменты. Также вооружитесь сервисным мануалом, он понадобится, чтобы сверяться с нормативами по выработке элементов сцепления.

Сначала снимите пластик, потом саму крышку сцепления, в зависимости от модели она может находится либо с правой, либо с левой стороны. Далее нужно отсоединить трос сцепления, если он находится с той же стороны крышки. Под крышкой вы увидите весь механизм сцепления. Дальше нужно снять болты с нажимными пружинами (если они растянуты, их нужно заменить), а после них нужно снять нажимной диск. За ним вы увидите все остальные диски.

Для снятия барабана вам может понадобиться специальный инструмент. Проверьте, есть ли следы износа в корзине и барабане. Обратите внимание на то, что при долгой эксплуатации вместе со сцеплением изнашивается и корзина, на ее прорезях появляется выработка. Испорченная корзина, к сожалению, также требует замены. После проверки барабан и корзину можно собирать обратно.

Перед сборкой всего механизма новые диски необходимо вымочить в моторном масле, которое буде заливать. После это нужно собрать диски в правильном порядке, затем вставить нажимной диск и прикрутить его с помощью болтов. У первого и последнего дисков есть специальные прокладки, не забудьте их поменять. Без прокладок собирать сцепление нельзя, так как они защищают диски от сильного давления коробки. Особое внимание обратите на диаметр и длину пружин, а так же их момент затяжки при монтаже сцепления. Для этого используйте динамометрический ключ.

После закройте коробку крышкой, присоедините трос и отрегулируйте его натяжение, оставив 10-15мм. свободного хода. Если свободный ход будет слишком большой, то сцепление будет «вести», то есть мотоцикл поедет даже при выжатом сцеплении. Если свободного хода не будет совсем, при отпускании рычага сцепление может остаться поджатым и мотоцикл начнет буксовать.

Как подобрать диски сцепления для мотоцикла?

Подбирайте набор дисков сцепления строго для вашей модели мотоцикла. Если Вы приобретаете оригинальные диски, они заказываются строго по каталожному OEM номеру производителя мотоцикла.
Вы также можете использовать сертифицированные диски от аналоговых производителей, таких как EBC, Ferodo, Newfren, Vesrah и др. По факту это будут те же самые диски или диски аналогичного качества, но несколько дешевле. Они продаются сразу готовыми комплектами, это очень удобно, поскольку Вы не ошибетесь с количеством дисков при заказе. Комплекты сцепления могут состоять только из фрикционных дисков, из фрикционных и стальных дисков или включать в себя сразу все диски и пружины сцепления.

Чаще всего требуется заменить фрикционные диски. Также по возможности рекомендуем обновить комплект пружин (он недорого стоит). Металлические диски требуют замены намного реже.

Диаметр и количество дисков в новом комплекте должны строго соответствовать оригиналу (проверьте перед установкой, сверяя со старыми дисками). Рисунок и цвет феродо на фрикционных дисках может различаться у разных производителей в зависимости от заявленных характеристик. Как и тормозные колодки, феродо на дисках бывает органическим и синтетическим, с соответствующими свойствами: органика дешевле, а синтетика дольше живет и переносит более высокие нагрузки. Мы рекомендуем использовать только диски известных производителей в строгом соответствии с каталогом: Ferodo, EBC, Newfren. Компаунд феродо в комплекте рассчитан на эксплуатацию в конкретной корзине сцепления.

Пожалуйста, не используйте диски сцепления от несертифицированных производителей. Некачественные диски могут не только нарушить работу сцепления, но и начать быстро разрушаться в корзине, загрязняя масло и приводя к повреждению масляного фильтра, частей двигателя и сцепления.

Как продлить срок службы сцепления?

Регулярно меняйте масло на свежее и следите за его уровнем! Средний срок службы масла 6000км или 5 мото-часов в спортивных условиях. При несоблюдении данного регламента есть риск повредить фрикционные диски и тем самым сжечь сцепление.
Для того, чтобы продлить срок службы коробке передач, следуйте следующим правилам: избегайте езды с выжатым сцеплением, каждый раз полностью выжимайте ручку сцепления при переключении передач (кроме случаев, если у вас установлен квикшифтер), жжение резины ради развлечения также уменьшает срок службы сцепления. Помните, что спортсмены меняют сцепление в два раза чаще, чем городские пользователи.

Источник

Признаки умирающего сцепления на мотоцикле

Анатомия сцепления мотоцикла: Вот как оно работает

Автомобильное и мотоциклетное дисковое сцепление работают по одному и тому же принципу: основа работы механизма – использование силы трения скольжения для передачи крутящего момента на ведущие колеса. Тем не менее с точки зрения реализации механизма действия мотоциклетные системы в значительной части отличаются от автомобильных аналогов как минимум своими размерами и меньшим весом, а также рядом параметров.

Признаки неисправности сцепления и возможные причины поломки

Сцепление — механизм для передачи крутящего момента от двигателя на коробку передач. Также сцепление позволяет реализовать разрыв потока мощности для переключения передач.

В списке основных проблем можно выделить следующие неисправности сцепления:

При этом важно обращать внимание на признаки проблем со сцеплением, что позволяет заменить только отдельные элементы, а не весь дорогостоящий механизм в сборе. Подробнее читайте в нашей статье.

Как работает сцепление мотоцикла

Используем ли мы ногу или руку для того, чтобы привести его в действие, все мы прекрасно знаем, что, когда мы включаем сцепление, двигатель нашего мотоцикла получает возможность передавать мощность на трансмиссию и в конечном счете отправлять ее на заднее колесо.

Возможно, для многих людей, даже тех, кто считает себя байкером и владеет мотоциклом, все, что происходит внутри продолговатой металлической коробочки, установленной сбоку от мотора по ходу движения мотоцикла, остается загадкой. Сегодня на одну тайну будет меньше, и мы вместе изучим основы работы механизма и посмотрим, из каких деталей он состоит, на примере мотоцикла Harley-Davidson VL 1933 года выпуска. Почему мы взяли именно эту модель, а не какой-нибудь Урал М-72? Просто считаем, что Харлей действительно крайне красив, да и принцип сцепления у всех мотоциклов (практически у всех) за последние лет 100 не изменился.

Harley-Davison VL 1930-х годов

Впрочем, отличие в управлении сцеплением здесь все же есть: американская машина 30-х годов использует механизм сцепления, управляемый ногой, а не современный аналог, перенесенный на руль, в остальном принципы не изменились.

Сцепление мотоцикла — диагностика и ремонт

Исправное сцепление дает водите­лю возможность точно дозировать крутящий момент двигателя при передаче его на вал коробки пере­дач и дальше на колеса. На до­рожных мотоциклах это важно в момент старта, при развороте на узкой дороге и, особенно, при движении в городских пробках.

На эндуро же работа сцеплением и вовсе неоценима при проезде сложных препятствий.

Об износе сцепления могут сви­детельствовать шум в картере, тугой выжим рычага или вибра­ции. Но ни один из этих симпто­мов в отдельности еще не являет­ся приговором. Например, шум может быть нормой для данной модели мотоцикла, к тому же, как правило, его издают вращаю­щиеся без нагрузки шестерни ко­робки передач. Вибрации в мо­мент старта встречаются чаще на абсолютно новых мотоциклах, когда диски сцепления еще не притерлись.

Более серьезный симптом — пробуксовка сцепления: рычаг отпущен, а жесткой связи двигателя с колесами нет. Мотоцикл может ехать, но стоит прибавить газ, как обороты мотора начинают расти быстрее, чем скорость движения, словно вместо механической коробки у вас гидромеханический «автомат». В начальной стадии пробуксовка проявляется только на высших передачах, но уже за полдня активной езды сцеплению приходит конец. Поэтому при первых признаках его пробуксовки необходимо остановиться. Если привод тросовый, проверяем свободный ход и легкость перемещения троса. При отпущенном рычаге трос натянут? Подкрутим регулировочную гайку, чтобы трос ослаб. Лучше проверять свободный ход рычага на валу привода (1-2 мм на конце рычага) — так мы одновременно убедимся, что трос не перетянут и не застревает в оболочке. Сам собой трос разрегулироваться не может, должна быть какая-то причина. Если он зацепился за что-нибудь, например, в лесу, упор оболочки может выскочить из углубления, создав натяжение. Поэтому обратите внимание на то, как установлен трос.

Если после регулировки признаки пробуксовки исчезнут, считайте, что вам повезло: на мотоцикле можно ездить. Но такое случается редко. Если же сцепление буксует и при правильной регулировке троса, значит пора его менять. Не спеша, желательно на низших передачах направляйтесь к месту ремонта, стараясь свести пробуксовки к минимуму. На многих современных байках применен гидравлический привод сцепления.

Он не предполагает никаких регулировок и в принципе не может стать причиной пробуксовки сцепления. Поэтому пробуксовка на таких мотоциклах практически всегда является признаком серьезного износа узла.

Бывает и другая картина — сцепление «ведет»: рычаг выжат до конца, а мотоцикл пытается ехать вперед. Передачи переключаются с трудом, а «нейтраль» поймать почти невозможно. В холодную по году это нормально; когда застывшее масло прогреется, все исправится. Но если мотоцикл провел зиму в «спячке», диски могут крепко «склеиться» между собой. Чтобы их разъединить, порой приходится проезжать несколько километров (желательно при этом поиграть «газом» и тормозом, выжав левый рычаг до упора). В особо тяжелых случаях диски схватывает так, что даже тронуться невозможно. Тогда работает следующая схема: два друга пихают ваш мотоцикл взад-вперед, а вы на правах хозяина восседаете на нем, нагружая заднее колесо и выжав рычаг сцепления. На третий- четвертый их диски обычно проворачиваются. Иначе придется узел разбирать.

Диски сцепления

Сердцем механизма сцепления является набор чередующихся пластин. Число дисков варьируется, но на суть дела количество фрикционов из волокон и стали не влияет. Диски с фрикционной поверхностью, закрепленной по обеим сторонам металлической плиты, в прошлом были асбестовыми, но в наше время их делают из органических смол.

Цель этих дисков, как несложно догадаться, одна – создание трения о стальные пластины, которые поочередно установлены между первыми.

На фотографии ниже представлены диски сцепления мотоцикла в разобранном виде. Пластины с закрепленным фрикционным слоем «отмечены» наличием «ключа» (специальные металлические выступы) с наружной стороны, стальные пластины имеют «ключ» внутри.

После того, как пластины скреплены вместе, их помещают между ведомым и нажимным дисками.

На модели мотоцикла VL нажимной (ведущий) диск имеет форму цилиндра, который прикреплен к стальным пластинам. Следует также отметить три штифта, которые удерживают ведущий и ведомый диски вместе, когда дисковое сцепление собрано воедино.

В собранном состоянии фрикционные и стальные пластины уложены на ведущий диск в чередующемся порядке, начиная с диска с фрикционным покрытием. Стальные пластины сцепления зафиксированы на нажимном диске посредством тех самых «ключей», размещенных с внутренней стороны, что позволяет им вращаться совместно, как единый блок.

Также обратите внимание на то, что шпоночные пазы на ведущем диске выполнены в форме шлицов, которые позволяют стальным дискам двигаться вверх и вниз, в то время как фрикционные диски «плавают» между первыми.

Почему проскальзывает сцепление?

Об износе сцепления могут свидетельствовать шум в картере, вибрации и тугой выжим рычага. Однако эти факторы могут и не говорить о поломке или быть особенностью конкретной модели мотоцикла. Но вот пробуксовка при переключении — более серьезный симптом. Если вы заметили, что переключение стало слишком сложным, тяжело поймать нейтральную передачу, при выжатом газе обороты поднимаются, а мотоцикл не едет — это признак проблем со сцеплением. Чаще всего причинами проскальзывающего сцепления могут быть:

Пакет дисков сцепления

После того, как ведомый диск установлен на пакет пластин, они скрепляются подпружиненными болтами. Болты проходят через диски сцепления, прикручиваясь тремя специальными гайками с обратной стороны.

Такая конструкция выравнивает элементы сцепления, а также позволяет фрикционным элементам двигаться между ведомым и нажимным дисками.

Пружины сцепления обеспечивают прижатие и инициируемое им трение между дисками с фрикционным покрытием и стальными пластинами, передавая крутящий момент от двигателя дальше на трансмиссию.

Когда сцепление включено (педаль или ручка сцепления отпущены), давления, создаваемого пружинами, достаточно для удержания дисков без смещения. Важно также отметить, что диски, на которые нанесен асбест, ни к чему не прикреплены, поэтому без этого трения, создаваемого выжимными пружинами, диски могли бы прокручиваться относительно стали, что приводило бы к пробуксовке и «подгоранию» сцепления.

Отсюда вытекает следующий логичный вывод, которому по незнанию или пренебрежению не придают значение некоторые неопытные кастомайзеры: если вы увеличиваете мощность/крутящий момент двигателя, вам необходимо использовать более мощные пружины, которые не позволят дискам проскальзывать относительно друг друга.

Также по мере износа дисков с фрикционным покрытием направляющие болты нажимных пружин сцепления можно подтянуть, чтобы восстановить прижимную силу до требуемых значений. Блок в сборе называется пакетом дисков сцепления.

Корзина сцепления мотоцикла

Последний важный компонент сцепления, точно так же, как в автомобиле, – корзина сцепления, которая, как следует из названия, соединяет компоненты пакета дисков сцепления.

На внутренней стороне корзины сцепления сделаны пазы, которые совпадают с «ключами» на внешних сторонах дисков с фрикционным составом. При помощи них пластины фиксируются в корзине, но при этом они позволяют дискам двигаться вверх и вниз, точно так же, как шлицы на ведущем диске позволяют перемещаться стальным дискам.

На внешней стороне корзины сцепления расположены зубья шестерни, которая обычно соединена с двигателем цепью или ремнем (это не та цепь, что идет на колеса, а более короткий ее аналог). В данном конкретном примере на корзине сцепления есть две шестерни, так как для подключения к двигателю используется двухрядная цепь.

Тюнинговый мотор

Почему на форсированных моторах так важно производить сцепление на более высоких оборотах, можно увидеть на диаграмме. Применение, например, гоночных выхлопных систем позволяет увеличить пиковую мощность, но сдвигает пик в область более высоких оборотов. Но из-за этого возникает провал на низких оборотах.

Синяя линия показывает типичный стандартный мотор. Он включает сцепление примерно на 4500 об/мин. Максимальная мощность 4,5 лс достигается при 7000 об/мин. Этот пункт мы называем оборотами пиковой мощности. Стандартный двигатель держит мощность 4-4,5 лс на очень длинной «полочке» оборотов в 5000-8000. Красная кривая показывает двигатель с гоночной выхлопной системой и расширенными фазами газораспределения. Мощность 8-9 лс здесь достигается в узком диапазоне оборотов (8000-9500), но при этом она в 2 раза выше, чем у стандартного мотора! До 5000 оборотов стандартный мотор имеет мощность на 1 лс больше, чем тюнинговый. Чтобы преодолеть этот провал, делают так, чтобы сцепление срабатывало при 7000 об/мин.

Надеемся, теперь становится лишиний раз ясно, что одно дело — получить прирост пиковой мощности, а другое — правильно его реализовать.

Принцип работы мотоциклетного сцепления

Итак, теперь у нас есть сцепление в сборе, где стальные пластины зацеплены на ведущем диске, фрикционные пластины прикреплены к корзине сцепления, и все это вращается через цепь, одним из концов прикрепленную к двигателю.

Все это дело монтируется на роликовых подшипниках, которые установлены на первичном валу коробки передач. Первичный вал имеет шпоночный паз, который фиксирует на нем диск. Это положение сцепления типично, когда рукоятка или педаль сцепления отпущены и сцепление включено. Когда вся система зафиксирована вместе, двигатель поворачивает корзину сцепления, которая поворачивает пакет дисков сцепления внутри него, проворачивая главный вал на трансмиссии.

Для отключения сцепления диски должны быть отделены друг от друга. Ввиду того что диски с фрикционным покрытием закреплены на корзине сцепления, а стальные диски смонтированы с ведущим диском, если диски разжаты, то корзина сцепления будет продолжать вращение, в то время как стальные пластины, нажимной и ведомый диски окажутся неподвижными.

Как только ведомый диск перестанет вращаться, главный вал также остановит движение, поток мощности от двигателя к трансмиссии прекратится.

Для реализации этого на модели VL установлен стержень, который проходит через главный вал, известный как главная тяга сцепления. На стороне сцепления коробки передач он прикреплен к трехлапчатой приводной пластине, лапки которой проходят через прорези в приводном диске и прижимаются к выжимному диску.

Сзади, на стороне кикстартера, тяга сцепления установлена на выжимном подшипнике сцепления, который установлен напротив вилки выжимного подшипника, к верхней части которой прикреплен рычаг выключения сцепления.

Рукоятка отпуска муфты фактически делает работу по отключению сцепления. Когда рычаг движется назад к заднему колесу, он поворачивает вилку выключения сцепления, которая тянет тяговый стержень сцепления через главный вал. Это в свою очередь прижимает приводную пластину к нажимному диску, отодвигая его от ведомого диска, снижая давление пружин на внутренних пластинах сцепления. Когда давление пружин ослабевает, пропадает и сила трения.

На следующем фото вы можете увидеть, как при перемещении рычага выключения сцепления назад тяговый стержень сцепления выходит наружу. Расстояние, на которое он отодвигается, небольшое, но достаточное, чтобы разъединить диски.

Вот так вся эта система работает.

Удивительно, насколько сложной может быть система сцепления. Даже на такой старой модели, как Harley-Davidson VL, которая была спроектирована более 80 лет назад, было проделано множество инженерных работ, без которых данная деталь просто не смогла бы работать надлежащим образом.

Если у вас когда-либо возникали проблемы со сцеплением на вашем мотоцикле, этот небольшой экскурс должен дать вам некоторое представление о том, насколько сложным может быть успешное диагностирование проблемы, особенно на машинах с большим пробегом. В следующий раз, когда вы потянете рычаг сцепления, просто уделите минутку, чтобы рассмотреть все операции, необходимые для отключения двигателя от передачи, чтобы вы смогли переключать передачи. Вы будете удивлены слаженной работой машинерии.

МОЙ МОТОЦИКЛ

Как обычно, начнем с азов. А именно, с муфты и голландцев, которые изобрели сей механизм. Почему именно голландцы? Их знаменитые ветряные мельницы работали во благо нации, начиная с ХІІ века. Именно в конструкции мельниц впервые появилась муфта – устройство, которое служит для временного или постоянного соединения валов, передающих крутящий момент. Что касается современных мотоциклов, здесь муфта выполняет функции соединения коленвала двигателя и первичного вала трансмиссии без изменения крутящего момента. Чаще всего встречаются два вида муфт: «мокрая» и «сухая». Первая находится в одном картере с КПП либо с двигателем и работает в так называемой масляной ванне. Второй тип работает без какого либо масла на сухом трении. Также бывают муфты многодисковые и одно-, двухдисковые. Например, однодисковое сухое сцепление наиболее часто встречается на мотоциклах с продольным расположением коленвала (Moto Guzzi, BMW «R»-серии, их древние клоны типа «Урал», «Днепр»), также однодисковая муфта фигурирует в автомобильной теме.

Большинство мотоциклов производятся с муфтой в масляной ванне. Это многодисковые устройства – своеобразный компромисс между весом, техническими характеристиками агрегата и габаритами. Исходными техническими параметрами, которые задают тон в разработке муфты, являются площадь контакта ведущих и ведомых дисков и коэффициент трения между ними. Последний зависит от материалов, из которых будут изготовлены диски, и от их диаметра. К примеру, различия в муфтах BMW R1200GS и Kawasaki GTR1400 видны невооруженным глазом, ведь муфта последнего передает гораздо больший крутящий момент, нежели первого. Наиболее требовательными к муфте являются спортбайки. И здесь дело не только в передача больших значений крутящего момента и мощности, а также в весе и габаритах. Именно для спортивных мотоциклов очень остро стал вопрос функциональности муфты. Здесь важно не просто строгое разрывание потока крутящего момента, но также возможность плавного согласования угловых скоростей коленвала двигателя и первичного вала трансмиссии.

Для такой работы муфты существует два режима: трогание с места, когда валы трансмиссии неподвижны, как и приводное колесо, и переход на нижнюю передачу, когда коленвал имеет меньшую угловую скорость, чем первичный вал КПП. Если с первым случаем нормально справляется муфта любого мотоцикла под управлением пилота и при исключении случаев технической неисправности, то второй случай – это уже работа более сложного устройства – проскальзывающей муфты. «Скользяк» против «держака»

Ступица проскальзывающего сцепления состоит из двух частей, соединенных клиновидными выступами (на фото рядом с желтой точкой). При передаче момента от двигателя к колесу эти выступы действуют на ступицу плоской частью, при обратном движении – наклонной частью, двигаясь наружу и размыкая диски сцепления Фактически проскальзывающая муфта ограничивает крутящий момент мотора, стабилизируя жесткое торможение. Проскальзывание происходит в момент понижения пилотом передачи, исключая блокировку заднего колеса. Здесь нет никакой электроники, кучи датчиков и навороченного контроллера, все реализовано чисто механически. Просто ведомые диски прямой механической связи с первичным валом КПП не имеют. Именно в этом скрыта та изюминка, которая отличает проскальзывающую муфту от обычной.

Итак, мотоцикл едет на высшей передаче, на максимуме мощности. Изменение направления движения требует понижения скорости, а затем увеличения мощности двигателя для правильной траектории выполнения поворота. Пилот выжал рычаг муфты и… Обратный крутящий момент, исходящий от движущегося по инерции мотоцикла, передается через заднее колесо, главную передачу и КПП к ведомым дискам муфты. Ведущие диски, пребывая в механической связи с коленвалом и находясь в контакте с ведомыми дисками, создают сопротивление вращению ступицы муфты. Та, в свою очередь, разделена на две части и разрывает прямую связь ведомых дисков и первичного вала КПП. Способная двигаться вдоль оси вала ступица, под воздействием силы трения между дисками и обратного крутящего от заднего колеса отводит пружины корзины сцепления. Ведущие и ведомые диски свободно скользят между собой до момента выравнивания угловых скоростей. Далее все работает как в обычной многодисковой муфте. Устройство, которое присутствует в конструкции ступицы муфты, языком инженеров именуется «обгонной муфтой» или «ограничителем обратного крутящего момента». Как видим из изложенного выше процесса, проскальзывание многодисковой муфты происходит именно при обгоне ведущего вала ведомым. Разные производители по-разному решают эту техническую задачу. В частности, используются зубчатые муфты со шлицами, расположенными под углом; кулачковые муфты; шариковые муфты. Сам блок проскальзывающего сцепления – такая же тюнинг-запчасть, как квикшифтер или карбоновый глушитель. Такие фирмы, как STM, Suter Clutch и др. производят комплекты сцепления для самых разных мотоциклов – от спортбайков до супермотардов. Не только для спорта

в 2013 модельном году Kawasaki подняли планку на фоне конкурентов, оснастив свой новый спортбайк Ninja 300 проскальзывающим сцеплением Несмотря на положительные качества проскальзывающей муфты, есть и определенный отрицательный эффект. Она серьезно ограничивает возможность торможения двигателем, а при неправильных настройках вообще исключает такую возможность. Если ты берешься за тюнинг своего мотоцикла, стоит хорошенько подумать, нужен ли тебе такой девайс. И вообще, не станут ли опасными для тебя и окружающих немного другие повадки мотоцикла? Вместе с тем, руководствуясь методикой настройки, которая прилагается к комплекту тюнинговых китов, можно добиться хорошего компромисса, и работа обгонной части муфты будет заключаться в предотвращении экстремально больших и опасных значений обратного крутящего момента.

Сегодня можно смело утверждать, что современные спортбайки всех японских производителей уже в заводской комплектации имеют муфты с проскальзыванием. Без разницы – «литры» или 600-ки. Встречаются также вполне гражданские модели с проскальзывающим сцеплением, например, давно ожидаемый VMAX

Опубликовано в журнале БАЙК №2/2009

Каталог статей

Сегодня пойдет речь о принципе работы сцепления мотоцикла. Так или иначе принцип работы мотоциклетного сцепления остается практически неизменным на всех мотоциклах. Если хотите потролить мажорных владельцев дукати, спросите почему у них гремит сцепление)))

Небольшая выдежка из википедии:

Сцепление — механизм, работа которого основана на действии силы трения скольжения (фрикционная муфта); предназначен для передачи крутящего момента, плавного переключения передач, гашения крутильных колебаний, кратковременного отсоединения трансмиссии от маховика двигателя.

Обычно термин «сцепление» относится к компоненту трансмиссии транспортного средства, предназначенному для подключения или отключения соединения двигателя внутреннего сгорания с коробкой передач. Изобретение сцепления приписывают Карлу Бенцу.

Сцепление служит для временного разобщения коленчатого вала двигателя с силовой передачей автомобиля, что необходимо при переключении шестерён в коробке передач и при торможении автомобиля вплоть до полной его остановки. Кроме того, сцепление даёт возможность плавно (без рывков) трогаться с места.

На рисунке А мы видим 1 коленвал (синий) 2 корзину сцепления (желтый) 3 первичный вал коробки (зеленый) 4 вторичный вал коробки (красный) 5 звезды с цепью (фиолетовый)
