Как проверить геометрию машины
как измерить геометрию шасси «кривого» автомобиля
В теме геометрии шасси автомобиля существует проблема: сход-развальщики выявляют нарушения углов, которые не регулируются, но не могут точно сказать, какая именно деталь подвески погнута (или как деформирован кузов). Развальщики отсылают клиента к кузовщикам, а кузовщики отсылают к развальщикам. В итоге, человек меняет половину подвески наугад и не всегда достигает результата (шасси не становится ровным).
У меня в блоге давно существует тема «дефектовка кривой подвески по распечатке со сход-развала», но там я предлагаю воспользоваться компьютерным стендом измерения геометрии по контрольным точкам, который мало кому доступен.
У всех рихтовщиков-кузовщиков есть какие то свои способы измерения геометрии шасси, но они нам неизвестны)). Поэтому предлагаю вот такие простые способы измерения геометрии простыми доступными инструментами.
Переднюю ось автомобиля можно установить на две подставки (снять колёса и выставить рычаги на две подставки одинаковой высоты, подставки выставить поближе к шаровым опорам, чтобы подвеска загрузилась примерно как она загружается когда автомобиль стоит на колёсах).

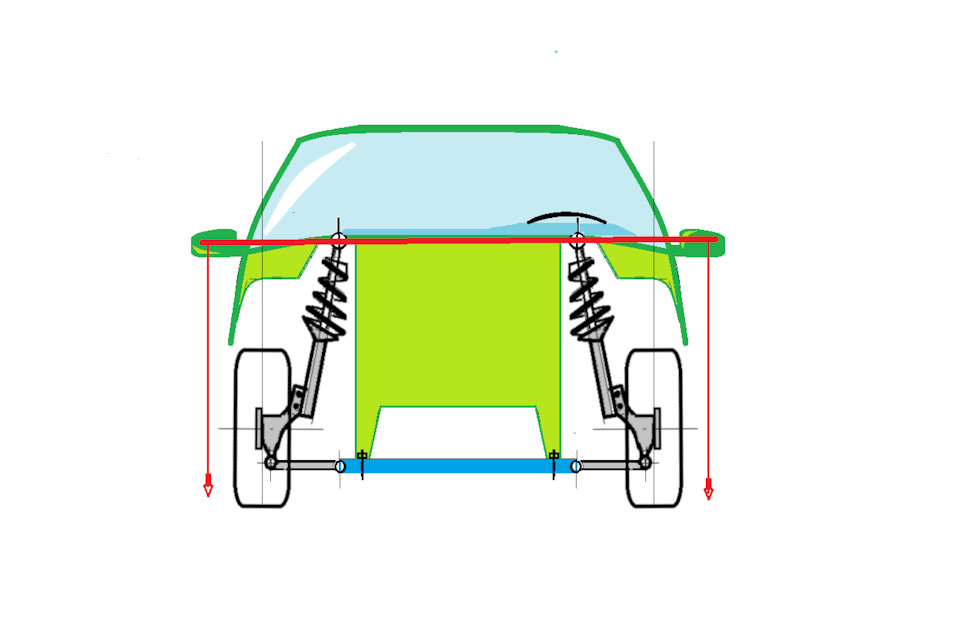

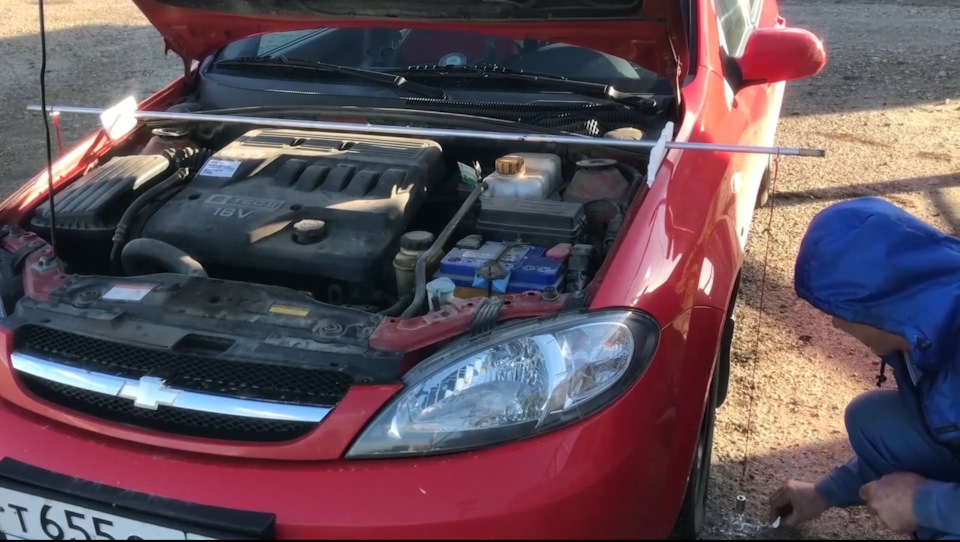

Под капотом расположить рейку, которая длиннее ширины автомобиля. На рейке три метки – две по краям и одна посредине. Расположить рейку строго над торцами штоков передних стоек Макферсон. Середину рейки сориентировать строго посредине между торцами штоков стоек.
Таким образом, мы «привяжем» нашу измерительную систему к передним стаканам кузова, приняв их за основу геометрии шасси (если у нас есть уверенность, что стаканы эти не смещены в какую то сторону). Если есть подозрения в смещении стаканов, то можно сориентировать нашу рейку относительно других выбранных ориентиров.

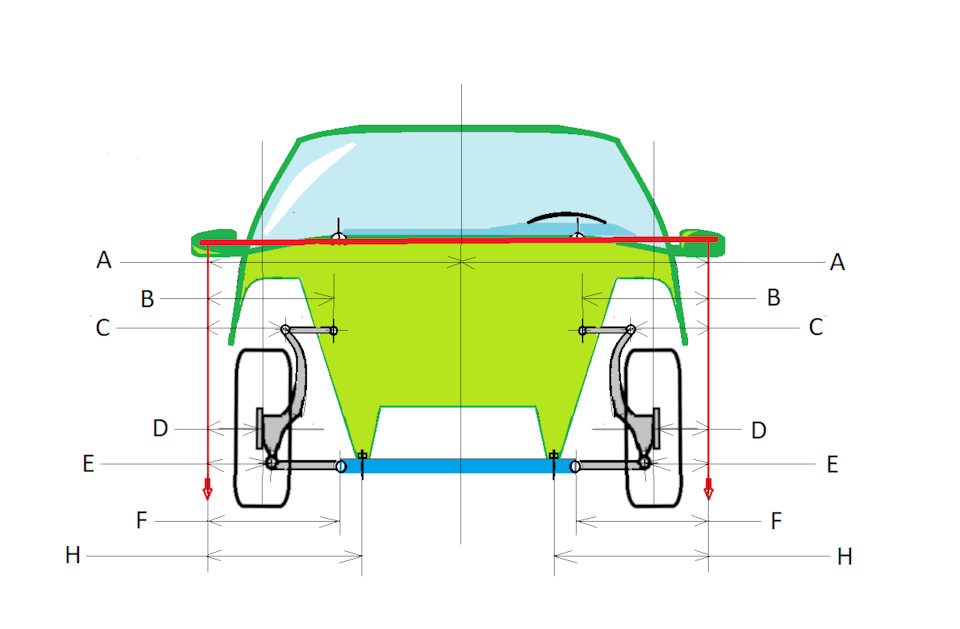

К крайним меткам рейки привязываем два шнурка с отвесами (чтобы отвесы слегка не касались пола).
Потом можно навести на эти два шнурка лазерную плоскость из нивелира или генератора лазерной линии. Эта лазерная плоскость пересечёт днище автомобиля и создаст поперечную вертикальную плоскость, от которой можно будет отмерять продольные координату контрольных точек, по которым мы собираемся оценивать геометрию шасси. Эти контрольные точки: точки крепления рычагов и подрамника, центра (или болты крепления) шаровых опор ну и ещё какие захотите.

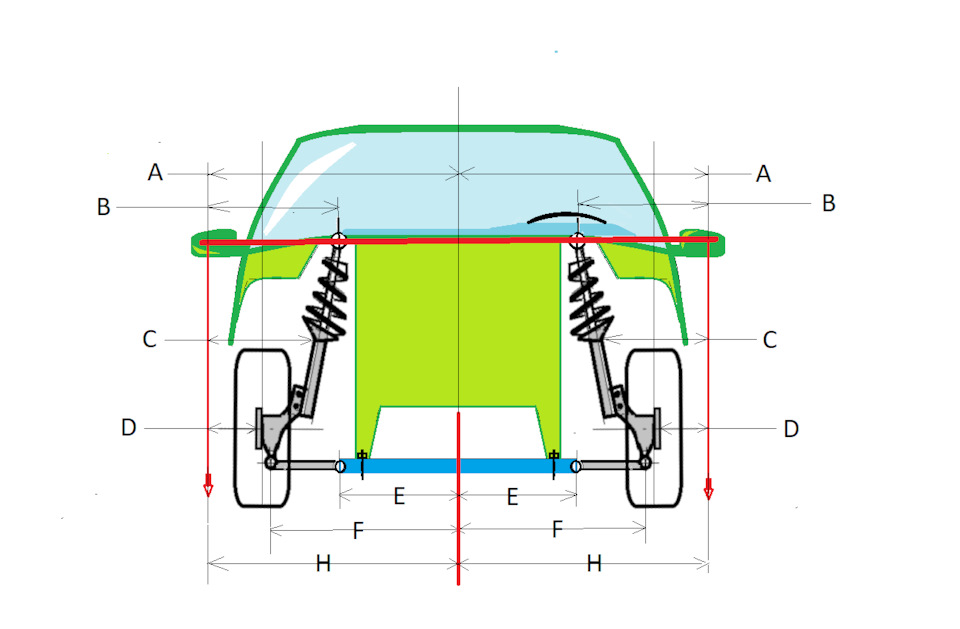

Можно измерить положение контрольных точек на деформированной стороне шасси и сравнить с положением таких же точек на другой стороне шасси, которую мы считаем ровной. Можно установить рядом такой же автомобиль и проверять положение аналогичных точек на его шасси.
Можно вместо лазерной линии использовать вторую такую же рейку. Нанести на вторую рейку такие же метки и подвесить вторую рейку на шнурках отвесов под днищем автомобиля, строго напротив верхней (подкапотной) рейки. Можно отмерять все продольные координаты контрольных точек от этой рейки.

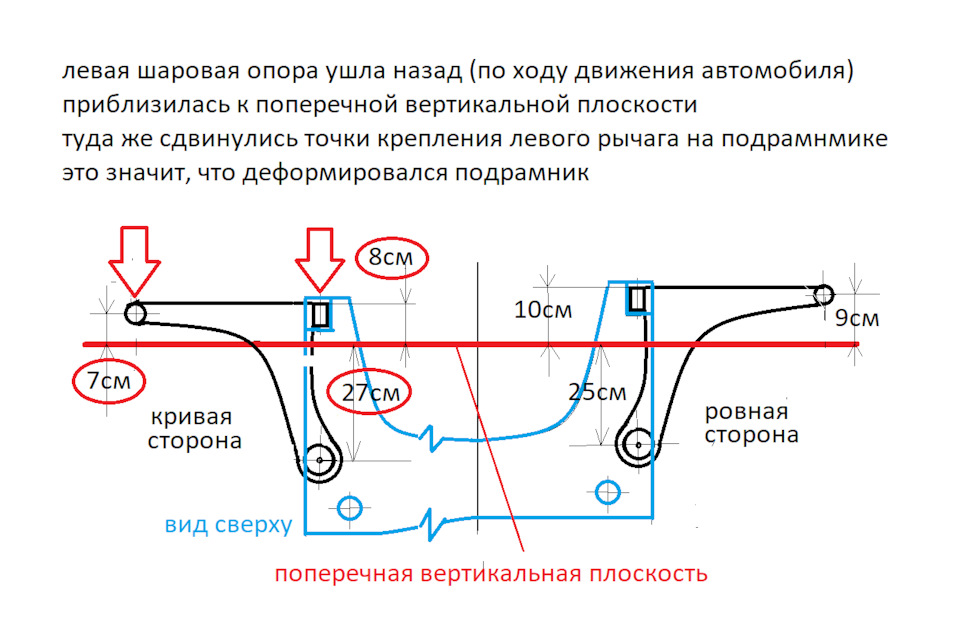

По этим координатам можно оценить, что там погнуто в шасси:
Середину этой нижней рейки можно считать точкой пересечения с продольной вертикальной плоскостью шасси. Можно прямо от этой средней точки отмерять поперечные координаты контрольных точек, а можно установить перед автомобилем лазерный нивелир и построить лазерную плоскость, проходящую через центр нижней рейки и (например) середину балки задней подвески (по поводу выбора этой задней точки можно дискутировать).
Эта лазерная продольная плоскость наглядно разделит шасси на две части (правую и левую) и легко будет измерит поперечные координаты наших контрольных точек. Можно будет оценить «симметрию» шасси и понять, что где погнуто:
Потом можно сдвинуть верхнюю рейку с отвесами чуть вперёд (чтобы шнурки отвесов проходили напротив ступичных гаек) и измерить расстояние от шнурков до ступиц, стоек Макферсон или шаровых опор верхних рычагов многорычажки. Таким образом можно вычислить поперечное смещение оси или кривую стойку или кривой кулак.
А для самых ленивых, я придумал такой вот способ: «отпечатать» карту контрольных точек шасси автомобиля прямо на асфальте и оценить потом геометрию шасси простыми измерениями.
Для этого нужно установить автомобиль колёсами на ровной площадке с хорошим качеством покрытия. Установить под капотом нашу размеченную рейку с двумя отвесами по сторонам. Отметить на асфальте 2 точки проекции отвесов (отметить точки крестами — через них мы потом проведём поперечную измерительную линию и отметим её середину).
Потом нужно взять отвес на коротком шнурке, закрепить его на каком то щупе определённой длины (например на отвёртке) и сделать метки на асфальте напротив каждого из четырёх колёс.
Потом нужно приделать шнурок отвеса к магниту, изловчиться и прилепить магнит с отвесом к каждой контрольной точке шасси под днищем. Отметить мелом проекцию каждой контрольной точки на асфальте.
Потом убрать автомобиль в сторону, соединить отрезком точки отвесов рейки и найти середину этого отрезка. Найти середину отрезка соединяющего метки задних колёс и через эти середины провести продольную ось симметрии шасси. Получим продольную и поперечную измерительные оси, от которых и нужно отмерять продольные и поперечные координаты полученных контрольных точек.
Получится такая вот картина, по ней и нужно оценивать симметрию шасси. А можно «отпечатать» рядом шасси аналогичного автомобиля и сравнить все размеры.
Точности измерения до половины сантиметра будет достаточно, чтобы понять, какой именно элемент подвески или кузова погнулся, что стало причиной нарушения углов шасси.
Геометрия кузова
Я очень часто вижу в объявлениях, и слышу от многих при продаже машины, ПРОВЕРЬ ГЕОМЕТРИЮ КУЗОВА, ДТП были, но геометрия идеальная!
Что стоит за этими словами? И так ли это? Где и как можно проверить Геометрию кузова?
Давайте разберемся.
Все говорят, поехали на развал, там и проверят… А Вы видели хоть раз, как проверяют геометрию кузова? Есть специальные точки, где замеряют диагонали и прочее… Хорошо описано здесь www.drive2.ru/l/2962969/
У кого было серьезное ДТП, тот меня поймет. После ДТП, когда подозрение падает на геометрию кузова, Вас отправляют на ЭКСПЕРТИЗУ, она заключается в замере контрольных точек, и по разности размеров выдается заключение, А ИМЕННО, заменить деталь или ремонтировать и так далее…
При покупке любого автомобиля, я более чем уверен, что мало кто будет делать такую экспертизу, и все слова, а замере ГЕОМЕТРИИ КУЗОВА, в своем большинстве просто слова. Ведь когда реально спрашиваешь человека, где он делал замеры геометрии кузова, он Вам ничего не ответит. Он делал замер на глаз)) Зазоры ровные, значит геометрия целая)) А на самом деле, мало кто реально это сможет замерить в моем городе компьютерным методом. Экспертиза заключается в замерах специальной линейкой. И во многих независимых оценках автомобилей, замеряют именно линейкой, а не компьютером, по крайней мере у нас в городе, и это при мне делалось моим знакомым оценщиком…
А как много людей пишет о геометрии кузова, собирая морду, подкладывая шайбочки, и подгоняя на глаз за счет шайбочек, не говоря о том, что кузовные работы делают не правильно, и когда нужно отрезать лонжерон, его просто тянут…
Просто не введитесь на слова, и не думайте что развалом проверяется ГЕОМЕТРИЯ кузова, объяснения ниже
Если регулировок недостаточно, то положение передних колес относительно колес задней оси отрегулировать не удастся без вмешательства в лонжероны
Так вот, если сделать все правильно, то и при поведенном кузове, ехать машина будет прямо, а если сделать замеры геометрии кузова, особенно на компьютере, то всё станет видно, не смотря на слова продавца!
Правильная проверка контрольных точек геометрии кузова
Контрольные точки геометрии кузова — главный параметр, который позволяет проверить целостность транспортного средства. По этим точкам проверяют соответствие геометрии автомобиля заводским нормам. Любое отклонение в расстоянии между точками замеров приводит к кузовному ремонту, который, в зависимости от нарушений, можно провести самостоятельно или в СТО.
Причины нарушения
Правильное расстояние между всеми конкретными технологическими отверстиями на кузове автомобиля называется геометрией кузова. Расстояние определяется заводом-изготовителем. Его неизменность обеспечивает оптимальную работу всех узлов и агрегатов автомобиля, установленных на кузове. Места проверки:
Любое повреждение транспортного средства, годовая эксплуатация приводят к нарушению геометрии кузова. Расстояния изменяются, деформируя размер колесной базы, смещая внутренние детали.
Геометрия нарушается в следующих случаях:
В двух последних случаях 70 % нагрузки берет на себя подвеска автомобиля, автомобилист же сталкивается с такой проблемой, как растянутые пружины и сломанные амортизаторы. Кузовная геометрия в этом случае изменяется постепенно.
После ДТП на кузов приходится 100 % нагрузки, геометрия изменяется моментально, необходимо проводить диагностику на стапеле в СТО или нивелиром (можно в гараже).
Первые признаки нарушения
Больше половины водителей не проводят регулярные замеры между технологическими отверстиями даже самостоятельно после кузовного ремонта. Приобретая автомобиль на вторичном рынке, для проверки необходимо ехать на специализированное СТО, часто информация о заводских размерах конкретной марки недоступна. Осмотр платный, однако экономия средств может вылиться в крупный ремонт уже через несколько месяцев. Признаки, что геометрия кузова нарушена:
В автомобилях ВАЗ багажник может плохо закрываться не по причине нарушенной геометрии, а при неисправностях с замками. Это характерная и знакомая многим поломка ВАЗ.
Порванная подушка двигателя — первый признак нарушенной конструкции, даже если не было ДТП.
Как проверить геометрию автомобиля
Стандартно проверка кузова должна проводится 1 раз в год, если авто не побывало в аварии. Самостоятельно можно сделать проверку геометрии, ориентируясь на ширину передней и задней колеи и на межосевое расстояние. В техсопровождении к паспорту автомобиля есть прописанные размеры. Проверка занимает меньше минуты, водитель всегда может приблизительно прикинуть возможные нарушения.
Наиболее важны для диагностики геометрии кузова расстояния (в миллиметрах) между контрольными точками. Это расстояние от места крепления агрегата (от лонжерона) до стакана. Для самостоятельного определения необходимо знать расстояния и места измерения, которые определяются изготовителем.
На СТО
Проверка геометрии на специализированной автостанции становится неизбежной, если после диагностики колес на развал и схождение слесарь говорит, что отрегулировать посадку уже невозможно и необходимо проверить кузов на точное соотношение расстояний.
Первичная диагностика на СТО проводится с помощью нивелира. Прибор показывает, как отклонились колеса от заданного размера. Эта процедура лишь определяет, есть ли нарушение геометрии в принципе или нет.
Дальнейшая диагностика проводится на стенде. Автомобиль закрепляется на стапеле, предварительно с машины снимаются вся навесная облицовка: бампера, обвесы. В редких случаях необходим демонтаж агрегатов ходовой.
Дальнейшее диагностирование проводится электронными датчиками. Слесарь устанавливает их на контрольные точки, а устройства посылают трехмерный сигнал своего местонахождения на монитор.
Если СТО не имеет современного оборудования, мастер может использовать линейку для измерения геометрии кузова. Но это кустарный метод, дающий отклонение в размерах ± 5 мм.
На стапеле по контрольным точкам проводят следующие замеры:
Каркас выправляют с помощью гидравлического оборудования и вакуумных присосок. После серьезной аварии кузов выравнивают растяжкой только при условии, что металл сохранил свои свойства.
Если в СТО предложат компьютерную проверку геометрии с помощью диодной указки, то разбирать авто на составляющие не потребуется — достаточно поставить машину на стенд. Программа проведет замеры и наложит их на шаблон модели. Буквально 10 минут диагностики, и распечатка кузова со всеми проблемами готова. Допустимая норма отклонений ± 5 мм.
В домашних условиях
Проверка кузова автомобиля в гараже необходима, если водитель замечает сложности с управлением без видимых причин. Для этого понадобится:
Необходимые расстояния между контрольными точками находят в техдокументации на авто. Можно воспользоваться подсказками в интернете. Необходимо брать официальные сайты производителя. Японские бренды размещают техдокументацию на свои модели в свободном доступе, европейские комплектации придется поискать. Что проверять самостоятельно:
Расхождения на 0,5 см указывают на среднюю степень изменения геометрии, более 1 см — на значительные отклонения в расстоянии.
Возможные последствия
Правильные геометрические параметры автомобиля — это безопасность водителя и пассажиров. Относительно положения силовых элементов кузова задается угол расположения каждого из колес автомобиля. При нарушении геометрии измерительная система развала-схождения никогда не будет соответствовать норме. Если кузов «повело» относительно мало, мастер настроит положение колес, но ненадолго.
Изменения геометрии приводят к тому, что постепенно деформируется днище, в промежутках между точками сварки в длинномерных элементах кузова появляются складки, характеристики безопасности конструкции заметно снижаются.
При лобовом столкновении двигатель должен провалиться под днище. Если размеры кузова нарушены, мотор влетит в салон, риск смертельного исхода для водителя и пассажира увеличивается на 50 %.
Как восстановить геометрию
Восстановление геометрии в гараже сводится к рихтовке кузовных элементов и подтяжке всех болтов, если авто не стало участником аварии. Рулеткой проверяются замеры между технологическими отверстиями. Если геометрия нарушена незначительно из-за долгой эксплуатации, рекомендуется проверить все крепежи кузова и сварочные швы.
Основательно восстановить кузов после ДТП самостоятельно, без специального оборудования, практически невозможно. Даже если с точностью до миллиметра провести замеры, выровнять кузовные элементы часто нельзя, необходимо менять их на новые. При деформации рамы потребуется устанавливать авто на стенд и проводить вытяжку.
Как проверить геометрию кузова автомобиля
При покупке авто советую проверять геометрию кузова: поймете, было ли серьезное ДТП и насколько машина безопасна для эксплуатации.
Что такое геометрия кузова, почему ее важно проверять, где и как это сделать, расскажу в этом материале.
ЧТО ТАКОЕ ГЕОМЕТРИЯ КУЗОВА И ЗАЧЕМ ЕЕ НУЖНО ПРОВЕРЯТЬ
Геометрия кузова – это расстояния между силовыми элементами кузова и основными опорными точками, на которые крепятся детали ходовой системы. За счет этого обеспечивается правильная работа узлов и механизмов, закрепленных непосредственно к кузову.
К таким расстояниям можно отнести размеры дверных проемов, подкапотного пространства, багажного отделения и проч. Наиболее важными являются расстояния между опорными точками, выполняющими несущую роль для деталей подвески, – между лонжеронами, стаканами и др.
От правильности геометрии кузова зависит четкое расположение колесной базы, ширина колеи и прочие параметры, которые влияют на комфортное управление, безопасность и маневренность во время движения.
Когда машины сходят с конвейера, кузова у них, как у близнецов, – все одинаковые. А дальше у авто начинается своя жизнь. Одни машины владельцы берегут, объезжая каждую кочку, другие – грузят мешками с картошкой сверх меры, третьи – бьют о встречные ТС, загибая кузов или сворачивая подвеску.
Когда геометрия кузова нарушается:
• машина едет боком и «бросается» в сторону после кочек;
• на ровной поверхности авто стоит с перекосом;
• двери плохо закрываются;
• вклеенные стекла могут лопнуть;
• колеса неравномерно изнашиваются;
• сайлентблоки на одной стороне быстро выходят из строя.
Владельцы от машины спешат избавиться, и тут самое важное – не купить ее. Вот почему важно проверять геометрию кузова при осмотре автомобиля.
ГДЕ ПРОВЕРИТЬ ГЕОМЕТРИЮ КУЗОВА
Чтобы узнать, нарушалась ли геометрия кузова, рекомендую пробивать понравившееся авто через специальные онлайн-сервисы. Я проверяю машины через сервис avtocod.ru. Он показывает много данных по автомобилю: количество владельцев, географию эксплуатации, залог, розыск, ограничения, неоплаченные штрафы, утилизацию, использование в такси, пробег и проч., в том числе и сведения о ДТП.
Информацию об авариях сервис запрашивает у ГИБДД. Если авария была, в специальном разделе отчета увидите, когда и где она произошла, к какому типу относится (например, столкновение), какие повреждения получил автомобиль.
Если производились расчеты ремонтных работ, внимательно изучите список замен. Если менялось крыло и подфарник, то это мелочи, не влияющие на геометрию. Если пострадала крыша, рамка ветрового стекла и капот, значит, машина переворачивалась, и геометрия кузова могла серьезно пострадать.
Покажу на примере. Продается свежий Renault Duster. Внешне он выглядит отлично и, со слов владельца, подводных камней не имеет.
Пробиваю госномер «Дастера» на главной странице «Автокода» и через пять минут получаю полный отчет.
Среди проблем отобразилось только ДТП.
Спускаюсь в раздел с ДТП и вижу, что кузов у машины полностью деформирован. Схемы аварии нет, так как ее нет в базе ГИБДД.
Подводный камень у машины есть, и очень серьезный. Брать ее даже из-под одного владельца после года эксплуатации не стоит.
КАК ВИЗУАЛЬНО ПРОВЕРИТЬ ГЕОМЕТРИЮ КУЗОВА
На осмотре советую обходить автомобиль с расстояния 10-15 метров. Внимательно посмотрите на параллельность линии бампера и нижней кромки лобового стекла – поймете, перекошены ли передние лонжероны.
Затем проверьте зазоры в дверных проемах. И тоже не вплотную: с расстояния легче оценить перекосы дверей. Потом осмотрите двери поближе. Среди жестянщиков есть умельцы, которые не «тянут» проем, а подпиливают дверцы, подгоняя зазор. Это заметно, особенно с внутренней поверхности двери.
Закончив с внешним осмотром, замерьте опорные точки ходовой части. Лучше всего делать это на подъемнике или канаве. Если возникнут подозрения, что «ходовка гнутая», воспользуйтесь рулеткой и уровнем с линейкой не менее 1 м.
Желательно найти в интернете схему контрольных точек геометрии кузова и по ней сверить размеры. К примеру, на этом сайте.
Можно обойтись и без схемы. Я зачастую, чтобы предварительно убедиться, что кузов не кривой, меряю:
• расстояния и диагонали между симметричными точками кузова или подвески;
• или расстояния между самыми удаленными точками панелей, несущих агрегаты ходовой части: лонжероны, балки, подрамники, кронштейны.
Если они одинаковые, автомобиль ровный.
Мерять колею, как советуют в интернете, считаю лишним. Как правило, ширину колеи, определяет подрамник или балка, а уж его (или ее) при хорошей аварии, наверняка, заменили, и смысла в замере не будет.
При измерениях я также пользуюсь лазерной указкой. Она упрощает и ускоряет процесс измерений. Закрепите указку в каких-нибудь одинаковых местах и проверьте координаты световой точки на ответной детали или плоскости.
КАК ПРОВЕРЯЮТ ГЕОМЕТРИЮ КУЗОВА СПЕЦИАЛИСТЫ
Если рулетка и уровень говорят, что с геометрией все нормально, но сомнения остаются, обратитесь к специалистам. Сервисов, проверяющих геометрию кузова, немало. Самые крутые оказывают услугу с помощью универсальной электронной системы измерений щупом-указкой.
Сначала машина ставится на стенд или на ровный пол. Затем специалист прикладывает щуп-указку к контрольным точкам.
После замеров программа сама накладывает полученные данные на контрольные точки, указанные в шаблоне, и выдает распечатку. Погрешность замеров – максимум 1 мм. Все, что больше, программа видит как смещение.
Стоит исследование в среднем 5 000 рублей. За точный диагноз состояния кузова не так много.
БРАТЬ ИЛИ НЕ БРАТЬ АВТО С НАРУШЕННОЙ ГЕОМЕТРИЕЙ КУЗОВА
Если кузов «винтом» или «дугой», от покупки лучше отказаться: это почти не лечится. Если смещена одна-две опорные точки подвески и это можно исправить несложным кузовным ремонтом, я попытался бы сбить цену.
Если продавец пойдет на уступки, почему бы и не взять? Особенно если машина понравилась, и цена позволяет и ремонт сделать, и сэкономить на покупке. После грамотного кузовного ремонта машина может еще очень долго проездить без проблем.
Проверяйте геометрию кузова, но не делайте из этого решающий фактор при покупке автомобиля.
Читать всем: почему так важно проверять геометрию кузова своего авто?
Многие автолюбители могут на протяжении долгих лет эксплуатировать свой автомобиль, даже не подозревая о таком понятии, как правильная геометрия кузова. Однако это понятие является очень важным фактором, влияющим на многие параметры автомобиля, начиная от его внешнего вида, и заканчивая безопасностью его эксплуатации. Чтобы разобраться в том, как проверить геометрию кузова, необходимо более или менее точно определить, что же такое эта геометрия кузова, чем и в каких случаях она измеряется и на какие свойства автомобиля влияет ее нарушение. Также следует рассмотреть способы проведения замеров в домашних условиях и на специализированных станциях кузовного ремонта, располагающих высокотехнологическим оборудованием.
Определение
Что же представляет собой геометрия кузова автомобиля? Чем и где ее измерять? Геометрия кузова любого автомобиля определяется как совокупность расстояний между контрольными точками, которые установлены заводом изготовителем. Они предусматривают точное положение всех кузовных деталей относительно друг друга, что обеспечивает правильную работу узлов и механизмов, которые крепятся непосредственно к самому кузову. К этим расстояниям относятся диагональные размеры дверных проемов, подкапотного пространства и багажного отделения.
Наиболее важными являются расстояния между опорными точками, которые выполняют несущую роль для деталей ходовой системы. К ним относятся расстояния между лонжеронами, стаканами и прочими элементами кузова, на которых крепится ходовая часть.
В итоге от правильности геометрии кузова зависит колесная база автомобиля, ширина колеи и прочие параметры, влияющие не только на комфортабельность езды, но и на ее безопасность. Поэтому геометрии кузова следует уделять особое внимание. Но сначала следует разобраться, откуда появляется ее нарушение.
Причины нарушения геометрии кузова
Причинами нарушения геометрического положения тех или иных элементов кузова могут выступать такие факторы, как:
В зависимости от степени тяжести того или иного фактора, влияющего на геометрию кузова, по-разному изменяются и размеры между его контрольными точками.
Например, при эксплуатации автомобиля по неровным дорогам или при случайных наездах на препятствия, подвеска автомобиля частично берет нагрузку на себя. Однако кузов автомобиля, даже незаметно для его владельца, также принимает на себя эти воздействия, вследствие чего постепенно деформируется.
Основания для проведения проверки
В наше время проверку геометрии кузова чаще всего проводят перед покупкой подержанного автомобиля. Такая процедура помогает покупателю определить, была ли машина в авариях, как она была отремонтирована, и как она вообще эксплуатировалась.
Реже замеры между контрольными точками кузова проводятся с целью определения качества проведенного кузовного ремонта специалистами. Нередко после восстановительных работ владелец не уделяет этому вопросу много внимания. С виду красиво, и то хорошо. А напрасно: после аварий не каждый кузов можно отреставрировать простым возвращением геометрии методом оттягивания деталей. Некоторые детали требуют замены, некоторые вытягиваются на холодную, другие с подогревом. И если этому не придавать значения, то вскоре за это можно серьезно поплатиться.
Самые ответственные владельцы автомобиля проводят измерение расстояний между контрольными точками кузова регулярно. Некоторые специалисты рекомендуют делать это не реже, чем раз в году. Самые резвые станции технического обслуживания рекомендуют проводить эти замеры и по два раза на год. Возможно, они и правы, если взять во внимание состояние современного дорожного покрытия.
Первичные признаки нарушения геометрии
Для тех владельцев автомобилей, которые считают регулярную проверку геометрии кузова ненужной тратой средств, существует несколько признаков, которые однозначно должны побудить их сделать такую проверку. И чем раньше это будет сделано, тем дешевле обойдется исправление дефектов.
Первые признаки деформации кузова – это плохо закрывающиеся двери, капот и багажник. Если это не следствие проседания дверей, то деформация стоек и других деталей кузова на лицо.
Более опасным признаком деформации кузовных деталей является нестабильное поведение автомобиля при движении на большой скорости. Автомобиль может тянуть в разные стороны, бросать и рыскать туда-сюда, вибрировать и так далее. Если ходовая часть при этом находится в исправном состоянии, то на лицо деформация лонжеронов, стаканов и прочего.
Самостоятельная проверка
Даже в домашних условиях, имея рулетку и интернет, можно измерить многие расстояния между контрольными точками кузова. В большинстве случаев эти самые размеры производитель приводит в виде понятных чертежей в руководстве по эксплуатации, прилагаемом к автомобилю при продаже.
Если этих данных под рукой нет – в интернете довольно просто найти соответствующие цифры к самым распространенным моделям автомобилей. Здесь очень важным является поиск значений под конкретную модель автомобиля. Даже на очень схожих авто эти параметры могут отличаться.
Уже вручную, без использования сложного и дорогостоящего оборудования, можно легко замерить расстояние между стаканами, диагонали дверных проемов, ширину колеи и прочее. Для осуществления некоторых замеров может понадобиться демонтаж обшивки, бамперов и других деталей, закрывающих доступ к измерительным точкам, указанным в инструкции.
Проверка геометрии кузова на специальных СТО
Если же измерение кузовных расстояний проводится на специальном оборудовании, то владельцу следует учитывать, что такая процедура довольно недешевая. Однако она может окупиться в некоторых случаях. Например, мастер по регулировке развала и схождения колес ставит вам вердикт, что эти параметры уже не настраиваются на вашем автомобиле. И это несмотря на новые детали ходовой части. Замеры геометрии кузова помогут определить причину, а также устранить эти дефекты.
Для измерения геометрии кузова автомобиля на специальных станциях используется высокотехнологическая аппаратура, которая отличается высочайшей точностью. С ее помощью мастера смогут не только измерить расстояния между контрольными точками, но и в случае необходимости, предложить вам исправление деформированных деталей.
Самое современное оборудование для измерения геометрических расстояний состоит из специального стенда, на котором автомобиль предварительно закрепляется в полуразобранном виде. Обычно для того, чтобы сделать все необходимые замеры, потребуется демонтаж облицовочных деталей салона, бамперов и прочих декоративных элементов. Также может понадобиться демонтаж деталей ходовой системы.
После закрепления автомобиля и прочих подготовительных работ на контрольные точки автомобиля устанавливаются специальные электронные датчики, которые фиксируют и передают свое положение в трехмерном пространстве на главное вычислительное устройство. После запуска диагностики мастер может видеть все необходимые расстояния, а также те из них, которые не соответствуют установленным значениям производителя.
На этом же оборудовании производится и исправление геометрии кузова при помощи специального гидравлического оборудования. Такой ремонт является более точным, чем ручное измерение и рихтовка подручными средствами.
