Как проверить работу климат контроля в автомобиле

Как самому проверить кондиционер/климат контроль на авто

Иногда, чтобы выявить неисправность в работе автокондиционера не обязательно обращаться за помощью к специалистам. Расскажу несколько советов, как проверить состояние кондиционера самому.

1. Проверяем конденсатор (радиатор кондиционера). Он располагается перед радиатором системы охлаждения, поэтому на нем быстро собрается грязь (мусор, гнус и т.д.). Его загрязнение приводит к снижению теплообмена, из-за чего уменьшается эффективность работы кондиционера. Проверить его состояние просто — смотрим через нижнюю решетку радиатора, если много грязи, удаляем сжатым воздухом (давление не более 3 bar).

2. Проверяем испаритель. Он находится в блоке климатической установки под панелью. Доступ к нему затруднен. Если испаритель сильно загрязнен, то после включения кондиционера в салоне автомобиля будет ощущаться неприятный запах.

3. Проверка работы кондиционера. Запускаем двигатель, устанавливаем на самую низкую температуру, направление воздуха «в лицо», вставляем градусник в дефлектор, поднимаем холостые обороты до 2000 об/мин и ждем минуту.

Сравниваем данные с таблицей:

Если кондиционер работает плохо (обратитесь на СТО, возможно его нужно просто заправить).

Сегодня проверил кондиционер, показало 8 градусов. Несмотря на это, в черной машине в солнечную погоду в машине припекает хорошо.

Источник

Как проверить климат-контроль в машине: диагностика проблемы

Как проверить климат контроль в машине? Воспользуйтесь опцией самодиагностики или подключите сканер к специальному разъему для снятия прочтения ошибок. Самостоятельно можно проверить конденсатор и испаритель, почистить радиатор и устранить ряд других неисправностей. Для заправки фреона и решения иных сложных задач больше подходит обращение на СТО. Ниже приведем подробную инструкцию по диагностике и распространенным ошибкам.

Диагностика кондиционера

Проверка климат контроля чаще всего проводится работниками СТО, но при наличии времени и необходимых знаний работу можно сделать самостоятельно. Здесь на выбор доступно два варианта — использование опции самодиагностики или применение специального сканера для считывания ошибок. Рассмотрим каждый из вариантов подробнее.

Предварительная проверка

Перед тем как сделать диагностику климат контроля с помощью встроенных возможностей (рассмотрена ниже), попробуйте проверить работу системы в машине самостоятельно. Для этого включите устройство и проверьте все имеющиеся режимы. Попробуйте запустить кондиционер и обогреватель. Для этого переведите температуру с минимальной на максимальную.

Далее проверьте правильность направления движения воздуха во все участки — на грудь, в ноги, на лобовое стекло и т. д. Включите режим рециркуляции и другие опции. Если к работе климат контроля в машине имеются замечания, можно проверить его рассмотренными ниже способами.

Самодиагностика

Наиболее простой способ, как проверить работу климат контроля в автомобиле — провести самодиагностику системы. Для каждой марки машины подходы к выполнению работы индивидуальны, поэтому нужно смотреть мануал производителя.

К примеру, на автомобиле Тойота нужно сделать следующие шаги:

Таким способом можно быстро проверить климат контроль в машине и выявить неисправные узлы. К примеру, 00 означает отсутствие проблем, 11 и 12 — обрыв или КЗ датчика температуры в салоне / на улице соответственно.31 и 33 — поломка цепи датчика положения заслонки смешивания / направления воздуха и т. д. Подробные объяснения должны быть в мануале.

Для сравнения в Мерседес диагностика климат контроля автомобиля проводится по-иному принципу. Чтобы проверить оборудование в машине, сделайте следующее:

После выполнения этих шагов блок управления климатов готов считывать ошибки. Нажимайте кнопку «AUTO», чтобы на экране отображались коды неисправностей. Как и в прошлом случае, у каждой и них имеется свой код. К примеру, В 1226 / В 1227 — датчик температуры воздуха в салоне / на улице, В 1241 — уровень фреона, В 1235 — датчик вредных веществ и т. д.

Диагностика сканером

Можно проверить работу климат контроля и с помощью специального оборудования, к примеру, сканера ELM-237. Сделайте следующие шаги:

После сканирования устройство выдает на экране ошибки в виде кодов. Стоит отметить, что точно проверить климат контроль в машине с помощью сканера получается не всегда. Проще воспользоваться режимом самостоятельной диагностики, о котором упоминалось выше.

Частые проблемы

Диагностика и ремонт климат контроля автомобиля — работа, которую лучше поручить профессионалам. Но существуют неисправности, которые можно попробовать устранить самостоятельно. Основные моменты:

В процессе диагностики могут проявиться и другие неисправности, к примеру, замыкание в электрической цепи, повреждение электродвигателя, поломка заслонок / вентилятора, нарушение работы датчиков, неисправность компрессора и т. д. Кроме того, проблемы с охлаждением воздуха могут возникнуть из-за утечки фреона из системы, что требует дозаправки.

Как правило, лучше проверить климат контроль в машине, а при выявлении серьезных неисправностей обратиться на СТО. Самостоятельно можно сделать только очистку радиатора и испарителя. В первом случае применяется сжатый воздух, а во втором специальные аэрозоли. Что касается пополнения системы фреоном и устранение других неисправностей, лучше обратиться к профессионалам.

Зная, как проверить климат контроль в машине, вы сможете своевременно выявить проблему и принять решение по дальнейшим шагам. В комментариях расскажите, удалось ли вам выполнить такую работу и с какими неисправностями приходилось сталкиваться.

Источник

Неисправности в работе климат-контроля (ремонт датчика температуры воздуха салона). Ошибка 9251.

Добрый день всем!
Обнаружил я недавно, что стал капризничать климат-контроль. Смешно, в последний раз ремонтировал термостат, т.к. дуло холодным. Теперь наоборот) При работе климат-контроля в режиме «Auto» и установке на охлаждение (градусов на 20 С, например), вдруг резко мог начать дуть горячий воздух. «Лечилось» выставлением температуры на 0 С или же выключением системы климат-контроля на 5-10 минут. Но через некоторое время снова появлялись данные симптомы. Т.к. подошло время замены масла с фильтром (130 тысяч. км), решил заодно и климат-контроль продиагностировать. Поехал в сеть известных сервисных центров Санкт-Петербурга, специализирующихся на автомобилях Форд. Записался, приехал. Замена масла 2500Р (масло Ford Formula 5w30 + фильтр), диагностика климат-контроля 1500Р. Проторчал я там почти 2 часа. Делали очень долго и очень лениво. Заменили масло. Продиагностировали «холодильник». Сказали, что было мало фреона (долили 300 мл с их слов). Включили, холодным дует. Но он и раньше дул холодным. Сказали, что добавили краску. Если повторно будет проблема, то могу приехать, посмотрят. Уехал.
По пути домой снова подуло горячим. Расстроился. Приехал домой, полез в интернет еще читать. Вспомнил, что можно протестировать самостоятельно. Я так уже делал на предыдущем ФФ2. Нужно повернуть ключ в положение зажигания (но не заводить), зажать на 1,5 сек две кнопки «Off» и «В ноги«, а потом на 2 сек кнопку «Auto«. Потом либо высветится код ошибки (-ок, если они есть), либо загорятся все символы (что говорит о том, что ошибок нет) (подробнее читать тут)
Протестировал, вышла ошибка 9251 — Разрыв электрической цепи датчика температуры воздуха в салоне..

Было решено снять датчик и прощупать его что к чему.
Для начала работ рекомендую отодвинуть водительское сидение подальше, а рычаг КПП отвести назад (если механика, то на 2 или 4 передачу, если автоматическая, то завести машину, передвинуть на «нейтраль» (N) и заглушить, поставить машину на «ручник»!). Так будет удобнее проводить работы.
Датчик располагается за маленькой решеткой в панели между кнопками обогрева лобового и заднего стёкол. Для обычной прочистки от пыли, можно воспользоваться баллончиком со сжатым воздухом, либо собственными лёгкими).

Снимаем верхнюю панельку. Для этого аккуратно подсовываем тонкую отвёртку (лучше использовать специальные пластиковые «отмычки», чтобы не поцарапать панель) под панель и тянем на себя, выщёлкивая из креплений.

Делается это плавно и в нескольких местах, чтобы не сломать крепления и саму панель. Вот фото креплений панели:

Берём «звёздочку» и откручиваем два болта, которые держат нижнюю панель.

Вот мы и добрались до датчика. Почти) Вот он. Там видна маленькая термопара (зелёная) и маленький вентилятор за ней, который начинает работать при включении зажигания.

Теперь нужно открутить блок управления климат-контролем. Он также держится на двух болтах «звёздочках». Чтобы его вытащить, нужно один край «утопить» поглубже, а другой уже вытаскивать на себя.

Вот мы и добрались до датчика. Вот он голубчик.

Вытаскиваем его аккуратно от себя (в сторону двигателя), слегка покачивая. У меня получилось достаточно легко, больших усилий прилагать не нужно. Я покачивал его и чуточку подкручивал по часовой стрелке (если смотреть со стороны водителя).

Теперь нужно отсоединить фишку. Это достаточно легко, но не очень удобно. Нужно подцепить ногтем «язычок» сзади и вытащить фишку. У меня получилось сделать это, потянув за провода.

Вот он «язычок». Виднеется над ножками контактов.

Сняв датчик, я притащил его домой. На форуме ФФ писали, что нужно перепаять провода, т.к. там может теряться контакт. Для этого нужно разобрать датчик. Он состоит из нескольких частей. Для начала нужно нажать вот на эти чёрные пластиковые крепления отвёрткой (указано стрелкой) с двух сторон, чтобы рассоединить датчик.

Затем, нужно вытащить вторую часть фишки. Она вытаскивается «вовнутрь» датчика. Нужно аккуратно, чтобы не отломить, приподнять пластиковые крепления с двух сторон, при этом немного надавливая на фишку, чтобы она уходила «вовнутрь».

Удалось! Фишку вытащили, пора вытащить моторчик. Для этого аккуратно отвёрткой поочерёдно надавливаем на красные резиновые защёлки, при этом стараясь потихоньку протолкнуть двигатель. Делать это надо очень аккуратно, чтобы ничего не повредить.

Когда вытащите двигатель, то можно вытащить плату термопары и саму термопару. Достаточно снять резиновое колечко на конце датчика, и аккуратно вытащить плату с термопарой, разворачивая их.

Теперь у нас на руках есть все «внутренности». Вот несколько фото с разных ракурсов.

Первичная прозвонка мультиметром не дала результатов, т.к. все провода были в целости и сохранности. Сигнал проходил по всем проводам. Потом заметили, что не проходит сигнал через «ножки» фишки к термопаре (серые провода). При выставлении мультиметра в режим замера сопротивления показывался 0. Были пропаяны выходы контактов «ножек» на плату к серым проводам. Возможно, там была микро-трещина или что-то такое, в результате чего контакт пропал, хотя внешне всё было отлично.
Вот схема платы (пропаивались нижние указанные контакты, но, возможно, придётся пропаять и верхние):

После повторной проверки мультиметром, было замерено сопротивление в 10 Ом (по-моему. Не помню в какое точно положение было выставлено).
Поставил датчик на место и сразу же провёл самодиагностику климат-контроля. Вот результат:

Ну, и видео проверки:

Итого затраты:
2500Р — замена масла
1500Р — диагностика климат-контроля
0Р — самостоятельный ремонт.

Источник

Независимая экспертиза. Некорректная работа климат-контроля. Часть 3

Здравствуйте, Уважаемые читатели Drive2!

Если вы ещё не читали первую и вторую часть моей истории Некорректная работа климат-контроля на KIA от 2018г. о не правильной работе системы климат-контроля на рестайлинговом автомобиле KIA Sportage от 2018г. выпуска, в частности о не работающей системе ADS (Automatic Defog System-автоматическая система защиты от запотевания), !пожалуйста, сначала прочитайте две первых части, так как данный пост является продолжением.

Будет написано очень много информации, поэтому прошу Вас, если у вас есть интерес, пожалуйста, читайте внимательно и до самого конца. Если вам не интересна моя история и мои наблюдения, пожалуйста, обойдите данный пост стороной.

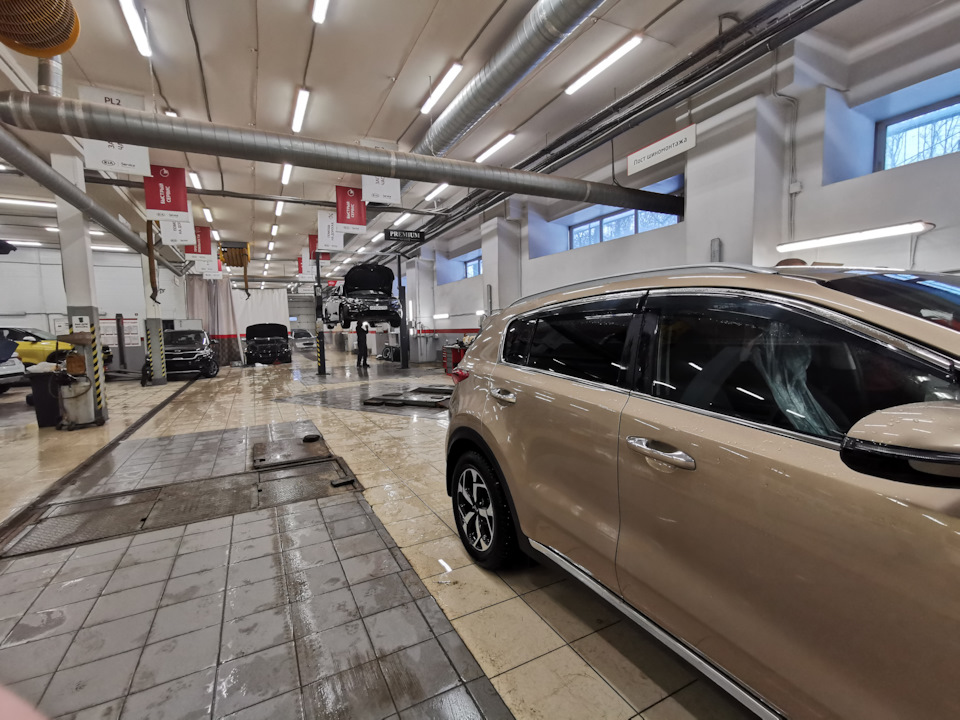

Сегодня 28.12.2020г. Состоялась независимая экспертиза по инициативе дилера.

Так же, на всякий случай, я привлёк дополнительного независимого эксперта, с целью присутствия на данном мероприятии, а также фотофиксации происходящего. В дальнейшем, в случае судебных разбирательств, данный осмотр войдет в ещё одну независимую экспертизу по моей инициативе.

Забавный момент Так как салонный-воздушный фильтр был загрязнен (Что несколько странно, ведь я его менял на ТО-2, которое я делал два с половиной месяца назад. А проехал я с того времени не более 1500, км. ) мне пришлось купить новый фильтр у дилера за 1277 руб., чтобы исключить лишнюю информацию к экспертном заключении. (Типа такой — «происходит запотевание из-за загрязненного фильтра.»)

Источник

Климат-контроль автомобиля — что это такое и как им пользоваться

Система климат-контроля в автомобиле обеспечивает комфорт и удобство для водителя и пассажиров. Ее основное отличие от кондиционера состоит в том, что она на постоянной основе поддерживает заданные климатические условия. Система бывает одно- и многозонной. В силу ее сложности при эксплуатации у автовладельцев может возникать ряд вопросов, в частности: “Как пользоваться климатом? Что делать, если не включается климат-контроль? Как проводить чистку климат-контроля?” Об этом и многом другом мы постараемся подробно рассказать.

Что такое климат-контроль в автомобиле

Автомобильный климат-контроль (в дальнейшем КК) — это система, состоящая из кондиционера, отопителя, датчиков температуры и влажности, системы фильтрации и электронного блока управления. Назначение системы — поддержка микроклимата в салоне автомобиля вне зависимости от того, какая погода на улице.

Принцип работы климат-контроля несложен. В его основе лежит работа электронного процессора с обратной связью, на который поступает информация с многочисленных датчиков, фиксирующих температуру в разных уголках автомобильного салона. Пользователь устанавливает в блоке управления желаемые параметры по температуре. А процессор поддерживает их все время, основываясь на информации от датчиков, и при необходимости корректируя работу охлаждающей или отопительной систем.

Интересно, что в состав климат-контроля входит не только кондиционер, но и отопитель. Следовательно, систему можно использовать и зимой для обогрева салона. Кроме того, кондиционер и отопитель осушают проходящий через них воздух. Это дает возможность препятствовать запотеванию стекол автомобиля. В более совершенных системах процессор учитывает также воздействие солнечных лучей на внутреннюю температуру салона (так называемый датчик ультрафиолетового излучения).

Еще одна особенность автомобильного климат-контроля — возможность рециркуляции воздуха в машине в случае, если внешний воздух слишком загрязнен. Это обеспечивается контролем за системой фильтрации. Если степень загрязнения воздуха превышает допустимую норму, то климат-контроль берет воздух не извне, а многократно прокручивает воздушный объем, находящийся в салоне машины. Как правило, это происходит в автоматическом режиме.

Виды климат-контроля и их особенности

Системы климат-контроля делятся по разным критериям — наличию отдельных рабочих зон, мощности, удобству управления, наличию дополнительных функций. Для начала расскажем об одно- и многозонных системах.

Работа многозонной системы КК

На сегодняшний день используются однозонные, двухзонные, трехзонные и четырехзонные климат-контроли. Что это такое, и чем они отличаются? Однозонный климат-контроль — это самая простая из представленных систем. Он устроен по описанному выше принципу и контролирует параметры воздуха в районе водителя и переднего пассажира. Двухзонный климат-контроль делит воздушное пространство между водителем и передним пассажиром, соответственно, на две части, для которых можно установить разные климатические параметры. Это дает дополнительное удобство. Трех- и четырехзонные системы позволяют также устанавливать индивидуальные климатические параметры и для задних пассажиров. Последний вариант считается наиболее совершенным и комфортным.

Теперь несколько слов об отличиях систем климат-контроля от привычного на сегодняшний день автомобильного кондиционера. Начнем с последнего. Он выполняет две функции — охлаждает воздух и осушает его. То есть, это устройство не имеет обратной связи. Водитель должен самостоятельно в режиме реального времени регулировать подаваемую кондиционером температуру. А это не всегда удобно. Основным же отличием климат-контроля является как раз наличие обратной связи, которая нужна для поддержания заданных пользователем параметров на постоянной основе.

Простейший однозонный климат-контроль может работать в таких режимах автоматической подачи охлажденного или подогретого воздуха:

Многозонные системы климат-контроля имеют дополнительные, более расширенные, режимы работы по распространению воздуха в салоне.

Устройство системы климат-контроля

Климат-контроль состоит из большого количества устройств. В частности:

Составные части системы климат-контроля

Досконально знать внутреннее устройство климат-контроля водителю вовсе не обязательно. Гораздо важнее узнать обозначения на рукоятках управления климат-контроля и как выполнить настройку параметров. А также понимать какие профилактические меры принимать для того, чтобы поддерживать систему в рабочем состоянии.

Как пользоваться климат-контролем

На разных автомобилях для управления климат-контролем могут использоваться разные органы управления. Но как правило, обозначения на них стандартизированы. Далее приведем актуальную информацию.

Обзор управления двухзонным КК на автомобиле Ford Focus 3

Как включить климат-контроль? Обычно для этого используется кнопка с надписями ON/OFF или изображением разорванного кружочка. Для включения кондиционера используется кнопка с надписью А/С. Температура в общей или отдельно в каждой зоне выставляется с помощью кнопок или вращающегося регулятора (валика). Как правило, шаг регулировки при этом составляет 0,5°С. Максимальная разница между отдельными зонами составляет 4. 5°С. Кнопка AUTO позволяет непосредственно активировать систему, чтобы она в автоматическом режиме поддерживала заданную температуру.

Также в любом блоке управления климат-контролем есть несколько кнопок, указывающих направление движения воздуха. Минимальное их количество три. Это обдув ног, обдув головы и ног, и обдув лобового стекла. Зачастую встречается больше режимов.

Алгоритм управления КК в основном у всех одинаков, все сводится к настройке ручкой или кнопками необходимой температуры и установке области обдува. Но все же на разных машинах могут быть свои нюансы, так что как пользоваться климат-контролем лучше найти в мануале к вашему авто или непосредственно в инструкции по эксплуатации климат-контроля.

Рекомендуется не реже одного раза в год проверять систему с хладагентом на герметичность. При необходимости выполняется дозаправка хладагента в систему. Делать это нужно в специальном сервисе. Там же желательно делать диагностику электронного блока.

Пример обозначений кнопок на панели управления климат-контроля в автомобилях Фольксваген

Еще один совет. Включать систему климат-контроля (как и кондиционер) необходимо не ранее чем через одну минуту после запуска двигателя. А в конце поездки — наоборот. Выключите кондиционер минимум за одну минуту до того, как остановите мотор.

Установка климат-контроля

Некоторые автовладельцы, чьи машины не оборудованы системой климат-контроля, принимают решение установить ее дополнительно. Такая задача требует потратить много времени, денег и усилий. Кроме этого, необходимо знать, что система КК может быть установлена не на каждую машину. Ведь дело в том, что печка должна быть определенной конструкции, чтобы была возможность установки различных сервоприводов и проводки под “торпедой”.

Но если все же вы решитесь самостоятельно или с помощью мастеров дополнительно установить систему климат-контроля, то вам понадобится следующий список устройств и агрегатов (может отличаться у разных машин):

Зачастую при монтаже системы приходится изменять заводскую “торпеду” автомобиля. Для этого используют разные методы и материалы. Например, стеклопластик, из которого делают дополнительные элементы для крепления органов управления КК. Работы необходимо выполнять аккуратно, чтобы не повредить заводские элементы.

Что плохо греет печка автовладельцы начинают с замечать лишь с приходом холодов, хотя причины плохой работы возникают значительно раньше. Чаще всего печка в машине греет слабо из-за: завоздушивания, неисправной помпе, засора радиатора и фильтра салона
Подробнее

Автомобильная печка и уход за ней

Автомобильной печкой называют радиатор отопителя со всей системой в целом. Для качественного функционирования требуется периодическое ухаживание. В список требуемых работ входят: проверки, чистка и замена салонного фильтра
Подробнее

Диагностика, ремонт и заправка автомобильного кондиционера

Наглядное пособие по обслуживанию и ремонту автокондиционера поможет правильно обслужить кондиционер вашего автомобиля. Диагностика производится не только при заправке фреона, но и каждое сезонное ТО
Подробнее

Что делать когда не работает климат-контроль

Самодиагностика климат-контроля на Ниссан Тиида

Система КК, как и всякий механизм, может давать сбои. Рассмотрим подробнее, как самостоятельно выполнить диагностику климат-контроля. Сразу оговоримся, что на разных машинах и системах может быть своя специфика, а тем более расшифровка их ошибок. В качестве примера рассмотрим самодиагностику КК на автомобиле Nissan Tiida. Алгоритм проверки выглядит следующим образом:

Повторимся, что диагностика климат-контроля на разных машинах отличается. И точный алгоритм и расшифровку ошибок (если они будут) вы сможете найти лишь в мануале вашего автомобиля или самого КК.

Профилактика неисправности

Чтобы система климат-контроля в автомобиле работала исправно, необходимо периодически проводить обслуживание ее отдельных узлов. В первую очередь речь идет о радиаторе кондиционера. Давление фреона должно быть всегда в норме, и за ним необходимо следить не реже одного раза в год.

Не забывайте периодически менять фильтр вентиляции салона. Особенно, если вы часто пользуетесь системой климат-контроля. Со временем он забивается и падает производительность системы вентиляции. А еще, само собой, приходится дышать скопившийся пылью и микробами. Также необходимо чистить радиатор кондиционера от накопленной на его поверхности пыли. Для этого систему необходимо периодически включать для продува, даже зимой, хотя бы один раз в месяц, минимум на 5. 10 минут.

Третье профилактическое мероприятие заключается в чистке вентиляции салона. Для этого существует несколько методов. Для этого используют специальные средства — очистители, аэрозоли, парогенераторы, “дымовые шашки”. Они эффективно очищают систему и уничтожают вредные микроорганизмы в ней.

Преимущества и недостатки климат-контроля

Как всякая техническая система, климат-контроль имеет свои преимущества и недостатки. Они выявляются не только специалистами, но и рядовыми потребителями. Начнем с перечисления преимуществ:

К недостаткам климат-контроля относится:

Однако, несмотря на имеющиеся недостатки, все больше современных машин оборудуются системой климат-контроля в базовой комплектации. Инженеры находят новые решения для ее реализации, а массовость производства позволяет постоянно снижать цену.

Заключение

Система климат-контроля позволяет водителю и пассажирам автомобиля создать в салоне комфортную атмосферу для дальних поездок. В отличие от традиционного кондиционера она имеет обратную связь, позволяющую в режиме реального времени корректировать выходную температуру, основываясь на меняющихся входных данных. А это, во-первых, создает комфорт для людей, а во-вторых, минимизирует их участие в управлении системой. Однако в процессе эксплуатации не забывайте чистить и ухаживать за климат-контролем. Это обеспечит его долгую и исправную эксплуатацию. Использовать климат-контроль целесообразно не только во время длительных поездок, но и при езде в городских пробках.

Если вы решите покупать новую машину, то обязательно присмотрите модель с климат-контролем. Вы наверняка не пожалеете об этом!
