Как проверить жидкость в аккумуляторе автомобиля

Инструкция по проверке электролита в аккумуляторе

В любом автомобиле есть элемент, обеспечивающий все узлы автомобиля электричеством – аккумулятор. Не стоит забывать, что за ним нужно следить, и соблюдать правила эксплуатации. Одним из главных элементов автомобильной батареи является электролит.

Уменьшение плотности или уровня электролита может привести АКБ в негодность или к быстрому разряду, что в свою очередь не позволит завести двигатель автомобиля. Как проверить уровень электролита и его плотность?

Электролит

Электролит в АКБ закончился

От электролита в аккумуляторе зависит практически любой процесс – это жидкость, в которой протекают все химические процессы аккумулятора, и вырабатывается электричество. Состоит он из смеси кислоты и дистиллированной воды (приблизительное соотношение 35% к 65%).

Прежде всего, необходимо соблюдать уровень раствора внутри аккумулятора:

Узнай время зарядки своего аккумулятора

Можно сделать логичный вывод, что соблюдать оптимальный уровень электролита в автомобильном аккумуляторе – прямая необходимость.

Проверка уровня

В домашних условиях можно проверить уровень электролита двумя способами:

Проверка уровня электролита в АКБ

Если уровень выше максимального, то необходимо изъять лишнее. Делается это специальным шприцем – с помощью него можно доливать и откачивать электролит и воду.

Проверить электролит в необслуживаемом аккумуляторе (например, Varta E23 12V 70AH) можно, используя специальные отметки, предусмотренные производителем. Иногда дополнительно используется индикатор заряда (не на всех АКБ).

Как проверить уровень электролита можно увидеть на видео.

Плотность

Проверить плотность электролита в аккумуляторе достаточно просто. Необходимо иметь только специальный прибор – ареометр (советует большинство автолюбителей и экспертов) или денсиметр. Из-за большей распространённости будет рассмотрен способ замера ареометром.

Обслуживаемые

Добавление дистиллированной воды

Для проведения измерений обслуживаемого АКБ понадобится: груша (для откачивания электролита), ареометр, колба, дистиллированная вода и электролит (на случай, если придётся повышать или понижать плотность).

Процесс замера осуществляется по пунктам:

После этого кислота из колбы перемещается обратно в АКБ (если значение соответствует норме) колба промывается, и пункты 1,2,3 повторяются для каждой банки, поочерёдно.

Важно: проверить плотность электролита ареометром несложно, но необходимо соблюдать технику безопасности, и производить все действия только в защитных очках и перчатках.

Для повышения плотности нужно сделать следующее:

Есть и другие способы повышения плотности, но вышеописанный – один из самых простых.

Чтобы снизить плотность необходимо добавить дистиллированную воду, подождать, пока раствор смешается, и снова провести замер. Повторять эту процедуру нужно, пока не будут достигнуты нужные показатели.

Необслуживаемые

Для измерения плотности в батареях необслуживаемого типа, можно использовать небольшой «глазок», который необходимо выкрутить, чтобы произвести замер. Но правильно и точно определить плотность не получится – таким способом, можно узнать только плотность электролита в одной банке.

Нужно отметить, что не на всех АКБ есть такие «глазки». Изначально, для необслуживаемых аккумуляторов (Варта и др.) не предусмотрены какие-либо действия с электролитом – поэтому и отсутствует доступ к банкам обыкновенными методами.

Итог можно подвести следующий: являясь владельцем обслуживаемого или необслуживаемого аккумулятора необходимо помнить, что за состоянием батареи необходимо следить, а за электролитом – в первую очередь. Ведь от электролита зависит: заведётся ли машина, и будет ли авто обеспечено электричеством или нет.

Источник

Как измерить плотность электролита и зарядить АКБ

Измерение плотности электролита в сочетании с измерением напряжения под нагрузкой и без позволяет быстро установить причину неисправности в аккумуляторной батарее. При низкой плотности — это может быть дефект в какой-либо ячейке, глубокий разряд или обрыв цепи внутри АКБ. Плотность измеряется специальным прибором — ареометром (денсиметром).

В качестве электролита в аккумуляторных батареях применяют раствор серной кислоты, плотность которого измеряется в г/см3. В основном плотность зависит от концентрации раствора серной кислоты — чем больше концентрация раствора, тем больше плотность. Однако, она также зависит и от температуры раствора и от степени заряженности аккумулятора — при разрядке часть серной кислоты «уходит» в пластины, плотность снижается.

Поэтому измерение плотности принято проводить при 25 °С и полностью заряженном аккумуляторе. Плотность электролита в новой полностью заряженной батарее должна составлять 1.28±0.01 г/см3 для Средней полосы. Но может варьироваться в зависимости от климатической зоны.

Линейно снижаясь, по мере разряда АКБ, она составляет 1.20±0.01 г/см3 у батарей, степень заряженности которых снизилась до 50%. У полностью разряженной батареи плотность электролита составляет 1.10±0.01 г/см3.

Если значение плотности во всех банках аккумулятора одинаково (±0.01 г/см3), это говорит о степени заряженности батареи и отсутствии внутренних замыканий. При наличии внутреннего короткого замыкания плотность электролита в дефектной ячейке будет значительно ниже (на 0.10-0.15 г/см3), чем в остальных.
Низкая плотность в одной из ячеек указывает на наличие дефекта в ней (короткое замыкание между пластинами в блоке). Одинаково низкая плотность во всех ячейках связана с глубоким разрядом всей батареи, ее сульфатацией или устареванием.
Все заливаемые аккумуляторные батареи во время заряда и работы теряют часть воды. При этом снижается уровень жидкости над пластинами и увеличивается концентрация кислоты в электролите. Работа аккумулятора с низким уровнем электролита отрицательно влияет на ресурс батареи. Поэтому перед проверкой плотности электролита необходимо проверить его уровень в банках аккумулятора. Принято считать нормальным уровень электролита на 10-15 мм выше верхней кромки пластин (сепараторов).

Существует три основных вида аккумуляторных батарей:

Малосурьмянистые (Sb/Sb) — это обычная «классическая» свинцовая батарея с добавками в пластины сурьмы, они подвержены наибольшему саморазряду и выкипанию воды из раствора электролита, но не боятся глубоких разрядов, их легко зарядить даже при низкой плотности электролита.
Кальциевые (Ca/Ca) — пластины легированы кальцием, они практически не требуют слежения за уровнем и плотностью электролита, виброустойчивы, застрахованы от длительного перезаряда до 14.8 В, терпят перепады напряжения в бортовой сети, обладают коррозионной стойкостью, имеют низкий саморазряд, больший срок службы. Однако, имеют один недостаток — они неустойчивы к глубоким разрядам. Дело в том, что при длительной глубокой разрядке их положительные пластины покрываются сульфатом кальция, блокирующим электрохимические реакции. Этот процесс, в отличие от образования сульфата свинца в малосурьмянистых батареях, необратим. Если разрядить кальциевую батарею ниже 11.5 В, то она уже не восстановит изначальную емкость, при разряде ниже 10.8 В потеряет до 50% своей емкости. Два-три таких разряда – и аккумулятор придется выбрасывать. Также, в связи с тем, что пластины в таких батареях упакованы в плотные пакеты, плотность электролита неравномерна — более тяжелая серная кислота скапливается внизу банок, а поверх пластин оказывается более «легкий» электролит. Из-за этого ареометр будет показывать неадекватно низкую плотность при нормальной заряженности.
Такие батареи хорошо подходят тем, кто ездит много на большие расстояния, кому нужны виброустойчивые аккумуляторы, хорошо переносящие постоянные перезаряды в пути.
Гибридные (Sb/Ca) — являются золотой серединой. Они довольно стойки к глубоким разрядам, при этом значительно меньше подвержены выкипанию и саморазряду по сравнению с малосурьмянистыми.

На примере кальциевой батареи емкостью 60 А·ч, попробуем выяснить плотность электролита и ее исправность. Для начала, проверим напряжение на клеммах аккумулятора мультиметром, чтобы выяснить степень ее заряженности. Такая проверка проводится через 6-8 часов после выключения двигателя или отключения зарядного устройства. В нашем случае машина простояла около 4-х дней под сигнализацией — напряжение составляет 12 В, что говорит нам о том, что батарея почти полностью разряжена.

Теперь проверим выборочно плотность электролита в двух банках — она составляет 1.23 г/см3 при температуре окружающего воздуха 0°С, поэтому внесем поправку в показания ареометра, приведя их к 25°С: 1.23-0.02=1.21 г/см3 — это также говорит нам о том, что аккумулятор требует срочной подзарядки.

Снимаем аккумулятор и переносим в теплое помещение для подзарядки.

Для кальциевых батарей губительны старые «дедовские» методы зарядки, используемые для малосурмянистых АКБ с контрольно-тренировочным циклом заряда/разряда и «кипячением», а также малоэффективны некоторые автоматические зарядные устройства.
В наши дни в большинстве таких устройств используется комбинированный метод зарядки, когда в процессе зарядки сила тока снижается со временем, а напряжение, наоборот, повышается. Это объясняется тем, что ЭДС аккумуляторной батареи направлена именно на напряжение, соответственно при его повышении нужно повышать и напряжение. А вот сила тока уменьшается из-за все увеличивающегося сопротивления батареи.
Для современных батарей рекомендуется начальный установочный заряд током в 5% от номинальной ёмкости напряжением 14.4 В и продолжительность зарядки не менее суток, однако, при экстренной зарядке допускается повышение заряда до 10% и продолжительностью до 12 часов. Допустимо кратковременное повышение напряжения до 16.5 В в конце цикла зарядки.
Батарея считается полностью заряженной, когда ток и напряжение при заряде сохраняются без изменения в течение 1-2 часов. Ток должен упасть практически до нуля, а входящее напряжение может повысится до 16,5 В, в зависимости от устройства.
Если вы часто заводите двигатель, двигаетесь на небольшие расстояния, и автомобиль долго простаивает без движения, то для такой батареи необходима ежемесячная плановая зарядка аккумулятора специализированным зарядным устройством, подходящим именно для кальциевых батарей.

После того, как электролит прогрелся до 20-25°С еще раз замерим напряжение и плотность. Теперь мультиметр показывает напряжение 12.45 В, а плотность в банках от 1.22 до 1.24 г/см3, что все равно указывает на недозаряд батареи.

Оставляем крышечки банок приоткрытыми для выхода образующихся газов при зарядке. Подключаем разъемы зарядного устройства к клеммам аккумулятора и включаем в сеть. Устанавливаем переключатель зарядного тока согласно правилу. Так как в нашем случае батарея имеет емкость 60 А·ч, то устанавливаем переключатель в положение 6 А и оставляем заряжаться минимум на 10 часов.

Проверим напряжение зарядного тока на клеммах — оно составляет 14.9 В, что немного больше нормы в 14.4 В, но не существенно. В нашем случае автоматика устройства сама регулирует напряжение и силу тока в зависимости от состояния батареи.

Спустя 10 часов стрелка амперметра зарядного устройства опустилась до 0.5 А. Батарея приняла основную емкость.

Снимаем разъемы и выжидаем от получаса до 2-х часов для уравновешивания плотности и напряжения на клеммах. И замеряем: показывает 13.2 В и плотность 1.24 г/см3.

Как мы видим, плотность немного подросла, но все равно не достигает нормы в 1.27-1.29 г/см3. Возможно произошла сульфатация пластин, поэтому доведем время зарядки до 24 часов и замеряем параметры снова. Так как у нас автоматическое зарядное устройство, то передержка нам не страшна и даже полезна.
Итак, прошло 24 часа, стрелка амперметра опустилась еще ниже до 0.25 А и больше не изменяется. Напряжение зарядного тока повысилось до 15.1 В, плотность в ячейках батареи возросла и составляет 1.24-1.26 г/см3, что ниже расчетной. Но, так как в таких батареях плотность неравномерна и внутри блоков пластин выше, то примем как нормальную.

Тем более, батарея довольно старая и уже имела несколько разрядов. Напряжение на клеммах составляет те же 13.2 В, что и после 10-часового цикла, а значит батарея полностью заряжена.

Источник

Утечка электролита, проверка уровня и мытье аккумулятора.

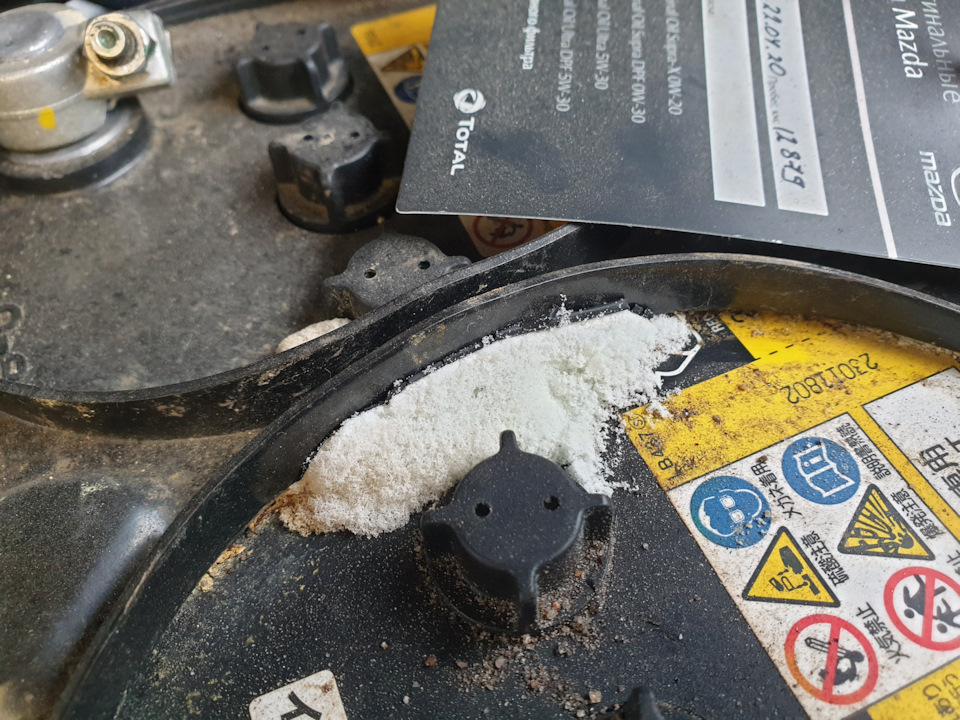

Всем привет! Открыв капот, заметил на корпусе АКБ горку белого налета, явного признака осадка серной кислоты.

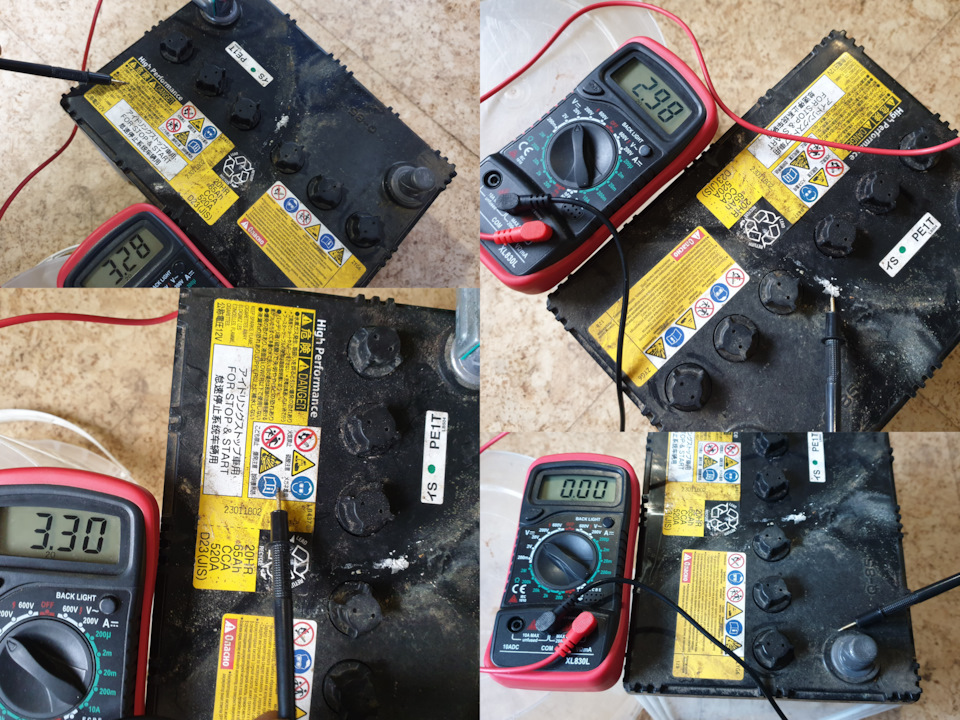

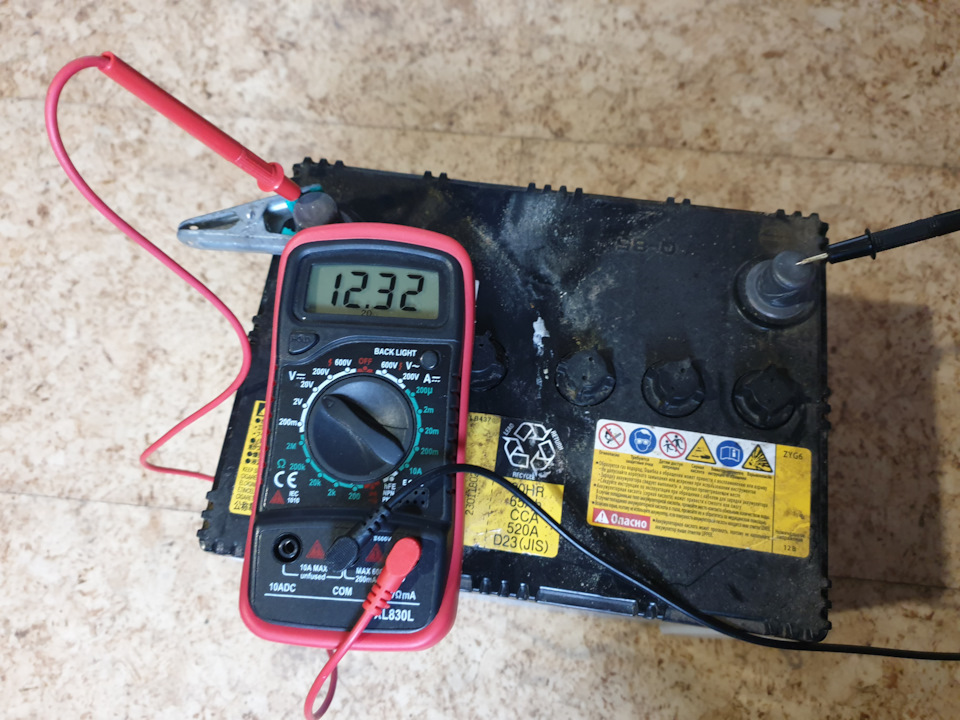

Мультиметром проверил корпус, результат — напряжение на одной половине по корпусу составляет от 2.9 до 3.9 вольт.

Также напряжение АКБ показало 12,3 вольта, приблизительно 60% заряда.

Для мытья аккумулятора понадобилось ведро, вода, обычная пищевая сода и две тряпки.

Насыпал примерно 10% соды к обьему налитой воды в ведре, перемешал и слегка влажной тряпкой протер корпус и крышку, очищая все полости и углы от образовавшихся кислот. После проделанной процедуры, насухо протер корпус сухой чистой тряпкой. Открутил газоотводные пробки, промыл в ведре с раствором, затем под проточной водой и продул сжатым воздухом до полного высыхания. Также протер и продул пастель АКБ.

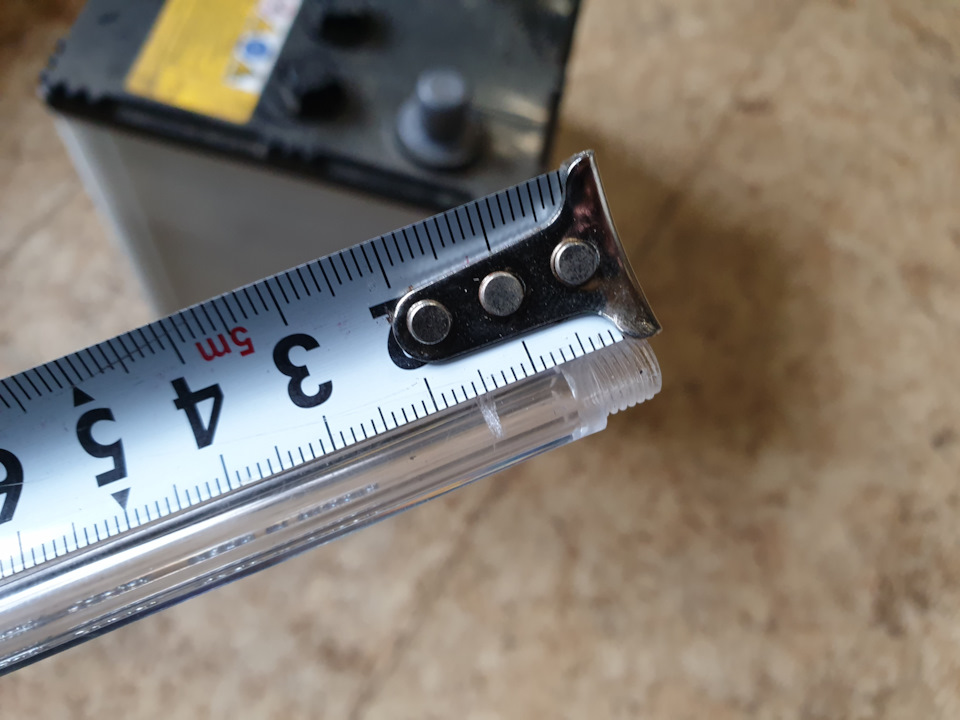

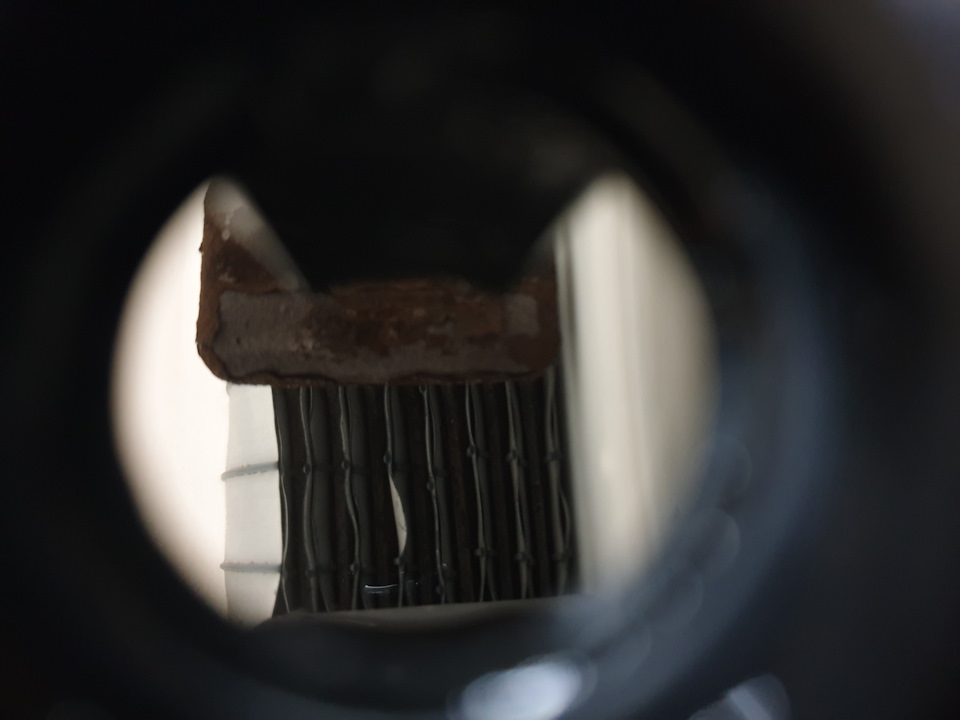

Полости под пробки очень аккуратно протер ваткой от грязи. Замерил уровень электролита с помощью пластиковой трубки от шариковой ручки, сделав на ней риску в полтора сантиметра.

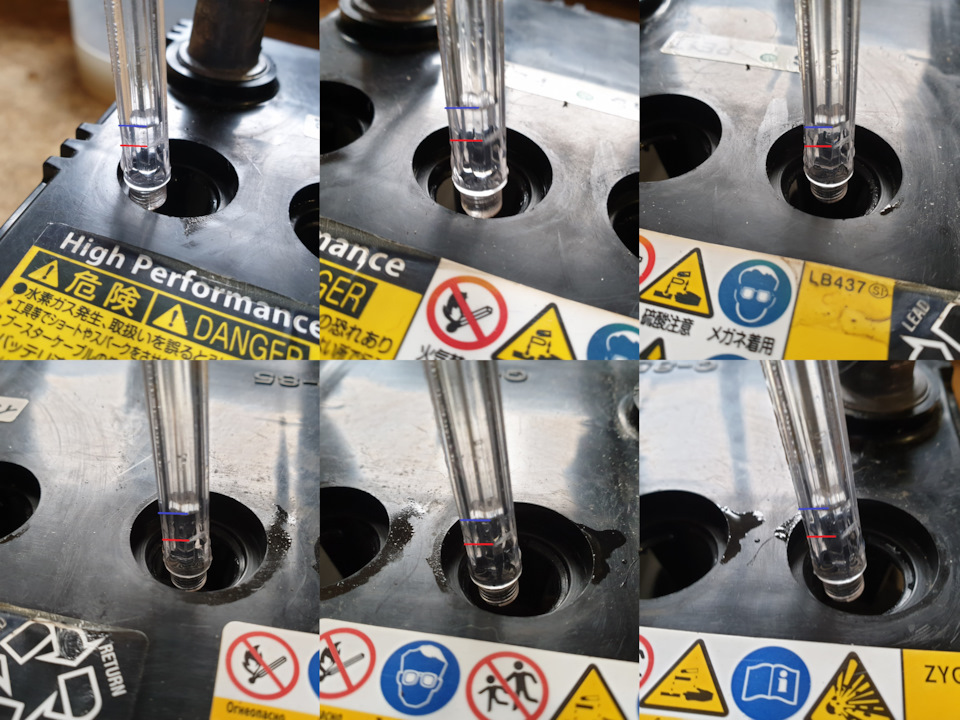

Замер делал от перегородочного элемента, где в каждом колодце уровень составил примерно одинаковый, примерно 18-20 мм в каждом колодце, что является нормой. Если мерить от пластин, то уровень на 15 мм будет выше.

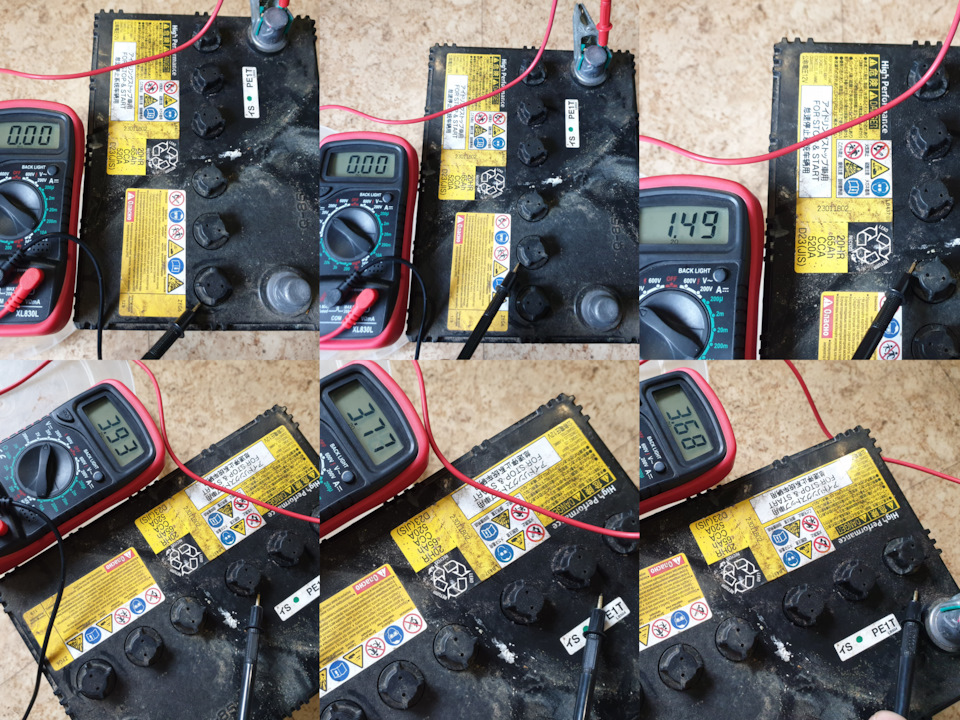

При повторном замере после очистки АКБ видно, что корпус чистый.

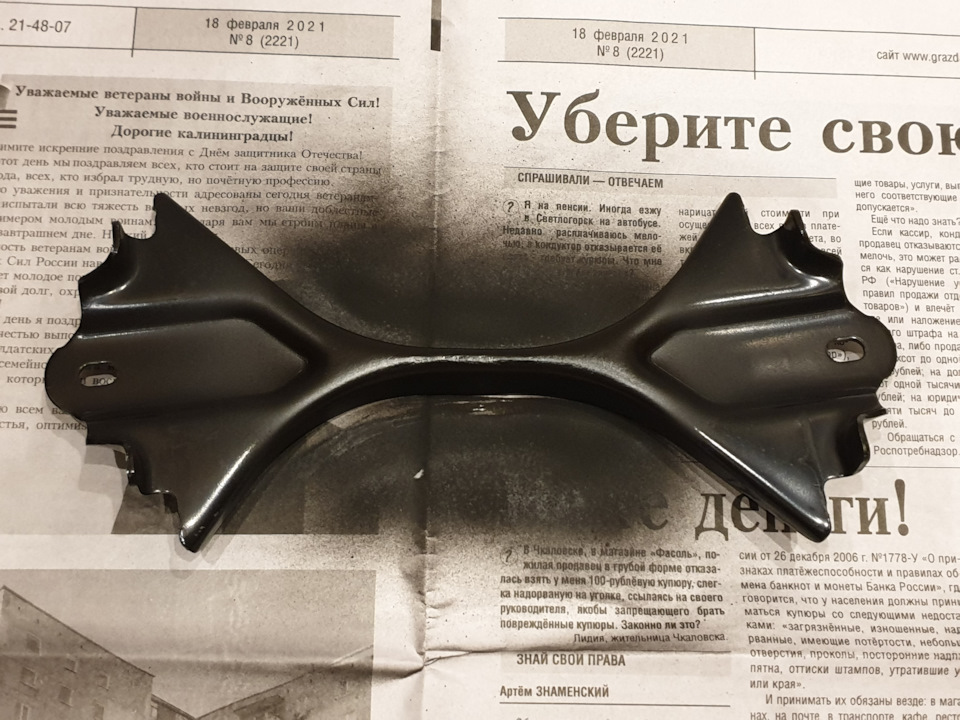

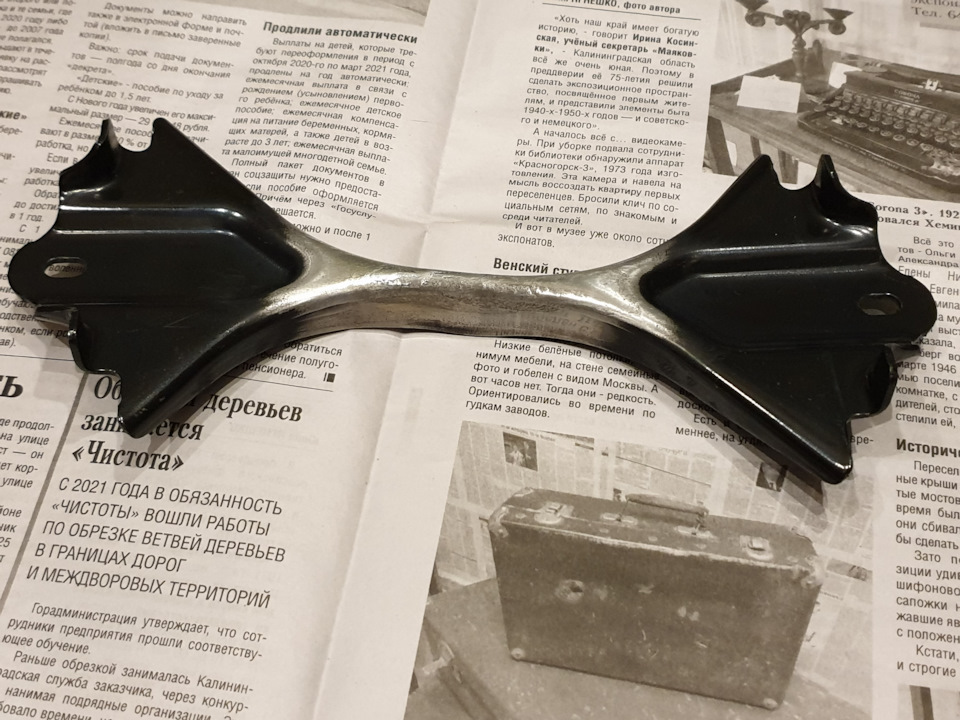

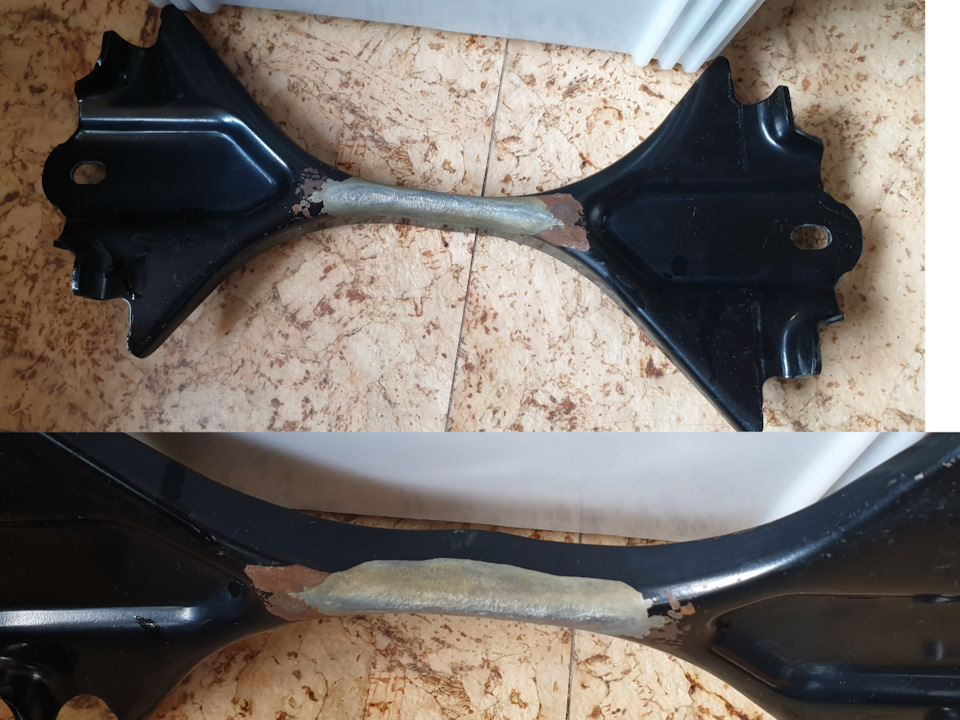

Поставив батарею на зарядку, занялся пострадавшей планкой. Зашкурил наждачной бумагой, нанес преобразователь, обезжирил и покрасил.

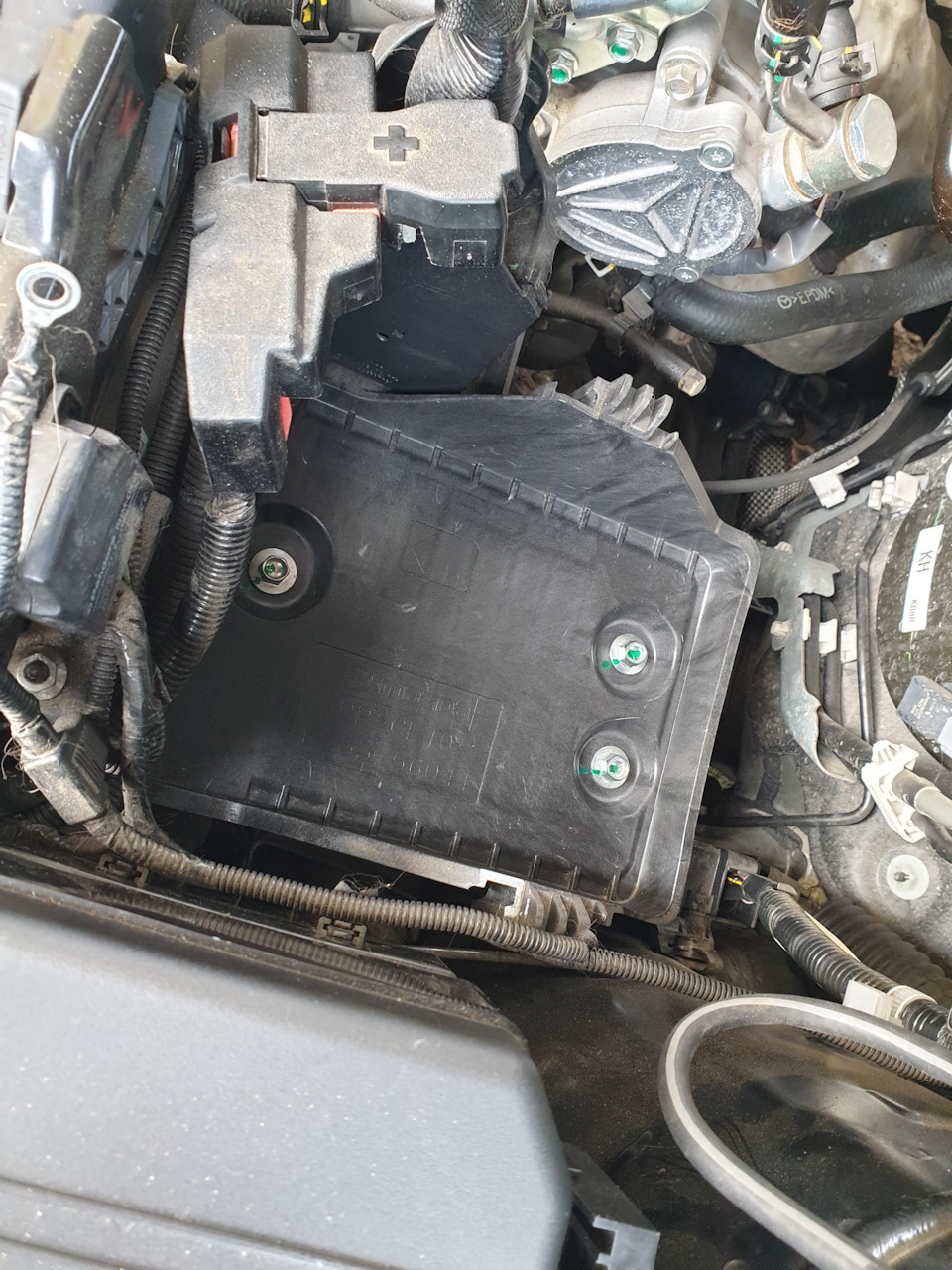

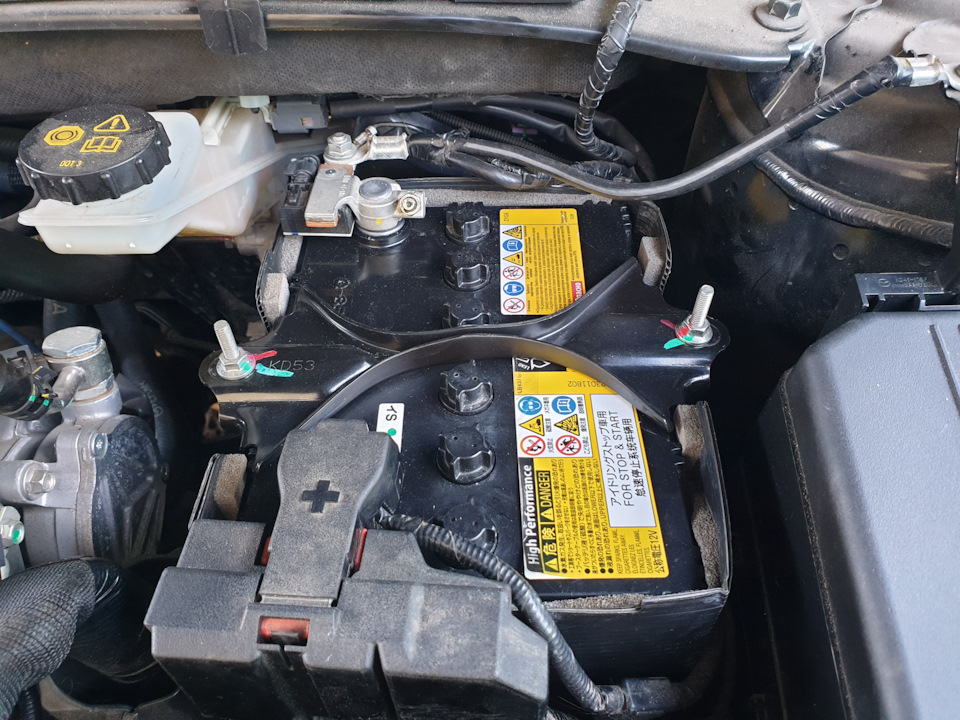

Закрепил аккумулятор на автомобиль, тем сам наведя маленький порядок в моторном отсеке.

Причиной образования налета по моему мнению сыграл перепад температур с плюса на минус, что в нашем влажном регионе после новогодних праздников дошло до редкого рекорда минус 20 градусов, вызвав конденсат на аккумуляторе, заморозив осевшую влагу в газоотводной пробке, тем самым заблокировав отвод газов. В процессе кипения и созданного избыточного давления, электролит просто напросто выдавило через пробки.

Mazda CX-5 2018, двигатель бензиновый 2.0 л., 150 л. с., полный привод, автоматическая коробка передач — своими руками

Машины в продаже

Комментарии 13

Хороший подход! Даже в закладки добавил.

Была такая история. Периодически чистил, но потом снова появлялся налет. Сделал инициализацию АКБ как здесь www.drive2.ru/l/1474844/ и все прошло.

Спасибо за информацию!)))

Я тоже держатель красил ))) В мороз снимал АКБ и отломилась пластиковая крышка плюсовая, я немного охренел от её качества. Там где тонко там и рвётся.

1. Правильней конечно мерить утечку в миллиамперах, но для наглядности как я сделал, ничего критического не вижу в этом!
2. Каждый извращается как может!)))
3. Трещин на крышке визуально не заметил. На перетянутую планку конечно тоже можно грешить, но с покупки авто она не снималась, так и проблема вылезла через несколько лет эксплуатации, но также хорошо видны темные пятна возле крышек, грешу только на них. Соду также не решусь сыпать, не хочу добивать АКБ. Если проблема повторится, будем копать дальше.

У меня тоже самое, вы его просто помыли, зарядили и все? Ничего не доливали?

Да, только помыль, проверил уровень, который в норме и зарядил. По хорошему, нужно было еще проверить плотность, также на работоспособность, но пока нет возможности.)))

Спасибо за очень полезный отчет с объяснениями что и почему. Тоже наблюдаю внешний налет. Взял на вооружение.

Источник

Какой должен быть уровень электролита в АКБ на 50, 60, 75, 190 А*Ч, как проверить и залить

Каждый гражданин знает о принципе работы аккумулятора, установленного в его машине. Составной частью АКБ является электролит – раствор серной кислоты в дистиллированной воде, который обеспечивает протекание нужных электрохимических реакций для должного функционирования аккумуляторной батареи. Владельцу машины необходимо тщательно следить за уровнем раствора и его плотностью, чтобы избежать поломки АКБ и возможных проблем, связанных с ее эксплуатацией.

Что такое электролит

Под аккумуляторным электролитом понимается раствор, который служит своеобразным проводником между свинцовыми пластинами и который состоит:

Нарушение указанных соотношений влечет за собой:

Для чего нужна электролитическая жидкость в аккумуляторе

Этот раствор в автомобильном аккумуляторе необходим для обеспечения его функционирования. Без него АКБ попросту не будет работать.

Чтобы понять, для чего нужен электролит, требуется знать, как вообще работает автомобильная АКБ. Внутри пластикового корпуса аккумулятора находятся 6 банок. В каждой из банок расположены по 2 пластины разной полярности:

К пластинам подведены токоотводящие решетки, на которые нанесены вещества:

Чтобы обеспечивался цикл заряда, разряда и отдачи электрической энергии потребителям автомобиля, необходимо, чтобы выполнялись следующие химические реакции.

Указанные реакции протекают при разрядке аккумулятора, то есть при отдаче им энергии. В случае заряда реакции протекают в противоположном направлении.

И как раз-таки в целях обеспечения их протекания и нужна электролитическая жидкость.

Сколько электролита должно быть в аккумуляторе

Аккумуляторная электролитическая жидкость характеризуется двумя показателями:

Владелец авто должен поддерживать и уровень электролита в аккумуляторе, и его плотность. Для этого не потребуется наличие особых знаний и / или инструментария.

Зависимость объема водяного раствора серной кислоты от емкости аккумулятора

При необходимости уточнения, сколько должно быть электролита в аккумуляторе, автомобилисту в первую очередь нужно выяснить – какую емкость имеет его аккумуляторная батарея. От этого напрямую будет зависеть – сколько в норме в литрах должно быть жидкости внутри.

Сейчас на рынке России представлены аккумуляторы, начиная от 55 А * ч и вплоть до 190 А * ч. Наибольшее распространение получили АКБ с емкостью примерно от 60а и до 70а.

Приведем таблицу зависимости емкости АКБ от номинального уровня водного раствора серной кислоты:

Емкость АКБ, в А * ч

Количество раствора, в литрах

10 и более (в зависимости от конкретной модели АКБ – Зверь, Mutlu, Exide и др.)

Как осуществить проверку уровня

На определенных типах автоаккумуляторов на пластиковом корпусе наносятся отметки “Min” и “Max”, по которым автолюбитель может отслеживать уровень электролита. Жидкость должна находиться в пределах границ указанных отметок.

Однако на практике мерить объем жидкости внутри АКБ представленным образом проблематично – в связи с тем, что корпус аккумулятора непрозрачный. Равно как и не очень удобно смотреть внутрь банок через открытые крышки и соотносить текущий уровень с этими отметками.

Поэтому измерять рекомендуется иначе – одним эффективным способом:

Дальнейшие действия автолюбителя зависят от того, меньшее или большее количество жидкости по факту:

В необслуживаемых аккумуляторных батареях нет доступа к банкам, поэтому проконтролировать уровень раствора представленным образом не получится. Работоспособность таких АКБ проверяется:

Опасность высокого и низкого уровня

И высокий, и низкий уровень в аккумуляторах разных емкостей – на 55а, на 60, 65, 90 или 190 – по-своему опасны из-за множества причин.

Опасности при низком уровне:

Что можно наливать в АКБ – воду или электролит?

После того как автомобилист понял, какой уровень электролита должен быть в аккумуляторах согласно таблице, приведенной выше, и проверил его при помощи стеклянной прозрачной трубочки, следует решить вопрос, что доливать – воду или электролитический раствор (и нужно ли это делать вообще).

Сама же электролитическая жидкость состоит из, собственно, серной кислоты и дистиллированной воды на 35 и 65 % соответственно, как мы указали выше. И дистиллят, и электролит, продаются свободно в любых автомобильных магазинах.

Что делать, если низкий или высокий уровень электролитического раствора

После того как гражданин определил, какой в его аккумуляторной батарее уровень, следует решить, что именно наливать (и нужно ли лить вообще):

Проверка плотности

Плотность – важный показатель. От нее не только зависит, что нужно лить при малом количестве жидкости внутри АКБ, но и:

Правильное обслуживание аккумулятора заключается в периодическом контроле за плотностью. Делается это при помощи специального прибора, продающегося в любом автомобильном магазине – ареометра. Стоимость этого приспособления составляет 150 – 200 рублей.

После того как правильно была определена плотность, решится вопрос с тем, что нужно заливать, и нужно ли это делать вообще:

Процедура доливки дистиллированной воды

В этой процедуре нет ничего сложного – просто заливаем понемногу в каждую банку. Далее проверяем уровень (см. выше). Как только он станет нормальным, еще раз производим проверку плотности.

Добавление или замена электролитического раствора

При низкой плотности нужно добавлять или вообще полностью менять электролит, находящийся в аккумуляторе.

Что именно делать, зависит от того, какая конкретно концентрация серной кислоты была определена по результатам замера ареометром:

Чтобы довести плотность до нормы путем добавления электролита (ситуация № 1), необходимо:

Если плотность – крайне низкая, электролитический раствор придется весь заменить (ситуация № 2). Делается это сложнее, чем в случае добавления:

Правила заливки

Автомобилист должен следовать 3 основным правилам заливки электролита и дистиллированной воды:

Важность значений плотности

Автомобилисту важно знать не только, как проверить уровень электролита в аккумуляторах, но и понимать, в чем же заключается такая важность концентрированности электролита:

Сухозаряженные аккумуляторные батареи

Суть сухозаряженных АКБ на 12в можно понять из названия. Они делаются на заводе так же, как и обычные аккумуляторы, но с единственным отличием – внутрь не заливается электролит.

В частности, купить электролитическую жидкость в бутылках и залить в количестве, соответствующем емкости АКБ (см. таблицу выше). Далее нужно проверить уровень и плотность стандартным образом.

Итак, внутри АКБ находится электролит. Это токопроводящая жидкость, обеспечивающая работу аккумулятора. Автолюбителю требуется следить за ее уровнем и концентрацией. Если этого не делать, возможно появление проблем – вплоть до взрыва батареи.
