Как работает пневмоподвеска на грузовиках
Пневмоподвеска
Вот статья, которая подвергла меня на установку пневмоподвески на мою машину.
Принцип работы пневматической подвески автомобиля.
В. Мамедов
Представляем обзор и принцип действия пневматических подвесок грузовых автомобилей.
Характеристика подвески влияет на множество эксплуатационных качеств автомобиля: плавность хода, комфортабельность, устойчивость движения, долговечность, как самой машины, так и целого ряда ее узлов и деталей. В тяжелых дорожных условиях именно возможности подвески, а вовсе не мощность двигателя, определяют средние и максимальные скорости движения.

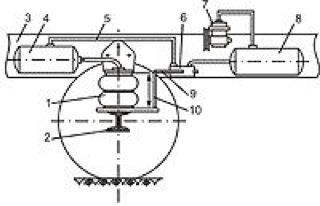

Принципиальная схема пневматической подвески с резино-кордными упругими элементами и автоматическим регулированием положения кузова: 1 — упругий элемент; 2 — ось автомобиля; 3 — рама автомобиля; 4 — дополнительный воздушный резервуар; 5 — воздуховод; 6 — регулятор положения кузова; 7 — компрессор; 8 — резервуар
Опыт эксплуатации грузовых автомобилей показывает, что на неровных дорогах средняя скорость движения падает на 35-40%, расход топлива увеличивается на 50-70%, межремонтный пробег уменьшается на 35-40%. При этом производительность автотранспорта снижается на 32-36%, а стоимость перевозок возрастает на 50-60%. К этому следует добавить потери, обусловленные перерасходом металла, топлива, резины и добавочными затратами рабочей силы. Для уменьшения этих потерь можно или улучшать дороги, что дорого, или совершенствовать подвески автомобиля, что еще дороже, но в пересчете на тысячи автомобилей оказывается дешевле.
Все же и дороги с ровной поверхностью предъявляют к подвеске очень жесткие требования. Ведь скорости постоянно растут, а требования к управляемости и устойчивости автомобилей и автопоездов ужесточаются.
Размещение трехсекционных пневмоэлементов
в балансирной подвеске задних мостов автомобиля Tatra-815
Анализ конструкций автомобилей показывает, что весовой коэффициент использования автомобиля, определяемый отношением полезной нагрузки к собственному весу, непрерывно увеличивается. Стремление к минимальному собственному весу, увеличению весового коэффициента использования автомобиля и максимальной комфортности приводит к тому, что подвески со стальными рессорами уже не
всегда способны вписываться в предъявляемые к ним требования. Во многих случаях подвеска должна обеспечивать:
— максимальную плавность хода при отсутствии значительных взаимных смещений подрессоренных и неподрессоренных частей автомобиля;
— минимальный просвет между кузовом (шасси) и осями;
— постоянство высоты подножки или уровня пола при изменении нагрузки.
При линейных характеристиках традиционных упругих элементов не удается добиться приемлемой частоты собственных колебаний, равной 90-120 мин-1, что вынуждает конструкторов обращаться к упругим элементам с нелинейной, прогрессивной характеристикой: пневматическим или гидропневматическим, обладающим целым рядом достоинств.
Во-первых, эти упругие элементы имеют большую энергоемкость в основном рабочем диапазоне и при больших прогибах, а значит, обеспечивают снижение амплитуды колебаний, уменьшение количества энергии, поглощаемой амортизаторами, упрощают регулировку. При этом в подвесках со стальными упругими элементами прогрессивная характеристика достигается только за счет сильного усложнения конструкции.
Второе достоинство — легкость автоматического регулирования жесткости и динамичного хода подвески в соответствии с условиями нагружения, что позволяет получить большую плавность хода и улучшить другие эксплуатационные качества. При одинаковых размерах упругого элемента подвеска позволяет иметь высокую степень унификации для автомобилей разной грузоподъемности со значительной разницей в величине подрессоренных масс. Это третье достоинство. В-четвертых, пневмоэлементы имеют чрезвычайно высокую долговечность, недостижимую для стальных упругих элементов. Например, баллоны автобусов GMC выхаживают до 1 млн. км.
Постоянное положение кузова облегчает обеспечение правильной кинематики подвески и рулевого привода, снижается центр тяжести автомобиля и, следовательно, повышается его устойчивость. При любой нагрузке обеспечивается надлежащее положение фар, что повышает безопасность движения в ночное время. Это — пять. В-шестых, для улучшения устойчивости автомобиля при торможении на пневмоподвеску часто возлагается еще одна функция: точно регулировать тормозные усилия на колесах в зависимости от изменения нагрузок на них. Практически пневмоподвеска делает это более точно, чем механические системы регулирования тормозного давления и не обладает недостатком электронных систем, допускающих сбои в работе в условиях повышенной влажности. И, наконец, благодаря ей увеличивается срок службы автомобиля в целом.
Задняя подвеска двух мостов грузовика Scania
Итог получается достаточно простым: учитывая, что стоимость изготовления пневмоподвесок почти сравнялась со стоимостью рессорных подвесок, применение первых позволяет получить большой технико-экономический эффект.
Различают два типа пневматических упругих элементов:
— с переменной эффективной площадью, зависящей от перемещения опорных фланцев элемента (обычно резино-кордные);
— поршневого типа, у которых в процессе деформации эффективная площадь остается постоянной.
Наибольшее распространение получили резино-кордные двойные пневмобаллоны. Такой баллон устанавливается между опорными фланцами (пластинами) подвески и крепится к ним с помощью винтов, при этом буртики оболочки зажимаются между фланцами, герметизируя внутреннюю полость. Кольцо ограничивает радиальное расширение, обеспечивает правильное складывание оболочек при сжатии, способствует повышению несущей способности и износостойкости баллона.
Собственная частота колебаний при увеличении статической нагрузки несколько уменьшается, тем медленнее, чем выше давление газа, а потому плавность хода пустого и наполненного людьми автобуса не может быть одинаковой.
Долговечность баллонов определяется не только их собственной конструкцией и качеством полиамидных материалов и резины, но также и конструкцией направляющего аппарата подвески. Его кинематика должна быть такой, чтобы баллоны работали только на сжатие. Число слоев корда (обычно это нейлон и капрон) равно двум — четырем. Внутренний слой резины должен быть не только воздухонепроницаемым, но и маслостойким. Внешний слой должен сопротивляться воздействию лучей солнца, озона, бензина — для него применяют неопрен. Таким образом пневмобаллон состоит из нескольких слоев прорезиненной кордной ткани (каркас) с внутренним герметизирующим и внешним защитным слоями.
График зависимости деформации пневмоэлемента от нагрузки
Пневматический упругий элемент целесообразно применять в двух случаях: когда подрессоренная масса при загрузке автомобиля меняется в широких пределах (задние подвески грузовых автомобилей, в том числе седельных магистральных тягачей, автобусов, прицепов), или когда к плавности хода предъявляются особые требования, для выполнения которых необходимо регулирование характеристики подвесок. В этом случае параллельно пневмобаллонам часто устанавливают дополнительные пневморезервуары, обеспечивающие более пологую характеристику упругого элемента.
На графике приведены характеристики различных пневмоэлементов. По мере сжатия простого баллона растет не только давление воздуха в нем, но и его эффективная площадь, поэтому жесткость подвески увеличивается (кривая 1) При дополнительных резервуарах подвеска на двухсекционных баллонах обеспечивает частоту колебаний подрессоренных масс не более 80 мин-1(кривая 2). Трехсекционные баллоны позволяют снизить эту частоту еще на 10-15%.
Стремление уменьшить габариты упругого элемента, собственную частоту колебаний и емкость дополнительных резервуаров привело к развитию конструкций с пневмоэлементами рукавного и диафрагменного типа (кривая 3).
Рукавные упругие элементы, подобно баллонам, устанавливают между опорными фланцами (пластинами) и крепят к ним болтами. Характеристика рукавных элементов по сравнению с характеристиками баллонов, особенно в районе больших деформаций, более пологая. Однако с увеличением деформации из-за малого исходного объема жесткость элемента интенсивно возрастает. Для снижения жесткости рукавные элементы можно также снабжать дополнительными резервуарами.
Малая разница между площадью поперечного сечения оболочки и эффективной площадью позволят создавать рукавные пневмоэлементы большой грузоподъемности с относительно малыми по сравнению с баллонами поперечными размерами. По массе рукавные элементы также меньше баллонов. Основным их недостатком является меньшая долговечность, что обусловлено изгибом и перекатыванием резино-кордной оболочки при деформации, а также их высокая чувствительность к смещениям в поперечной плоскости и перекосам поршня.
Общим недостатком пневматических упругих элементов баллонного и рукавного типов является необходимость включения в конструкцию подвески специальных, как правило, громоздких, ограничителей хода сжатия и отбоя, а также устройства, гасящего вертикальные колебания.
Подвеска передней оси грузовиков Scania 4-го поколения серии G
В последнее время пневмоподвеска в комбинации с системой электронного контроля за уровнем пола грузовой платформы (ELC) помогает водителю и грузчикам при погрузо-разгрузочных работах. Она позволяет приподнять передок трехосного грузовика на 220 или опустить на 80 мм. Пневмобаллоны задней оси способны поднять кузов над обычным уровнем относительно дороги на 134 мм и опустить его на 100. Подобное «горизонтирование» автомобиля, управляемое с выносного пульта, решает проблему стыковки высот полов грузовой платформы и склада, позволяя тележкам, автокарам и погрузчикам беспрепятственно въезжать прямо в кузов грузовика.
Пневмоподвески также «прижились» на задних осях седельных магистральных тягачей. Обеспечивая подъем и опускание задней части рамы со сцепным устройством, они облегчают процессы сцепки-расцепки.
Пневмоподвески широко применяются на городских и междугородных автобусах, причем спереди пневмоэлементы являются составной частью как зависимых, так и независимых по кинематике подвесок.
Жаль, что в нашей стране наметилось отставание в создании современных конструкций пневмоподвесок, и это еще более обидно в связи с тем, что в 50-х годах советские исследователи были в лидерах изучения особенностей работы пневмоэлементов, а первый городской автобус с ними, ЛиАЗ-677, получил «путевку в жизнь» еще 40 лет назад.
Пневматическая подвеска
Продолжаем познавательную страничку.
История, устройство и преимущества пневмоподвески:
Пневматическая подвеска – это разновидность подвески, которая позволяет регулировать клиренс (то есть высоту кузова относительно дорожного полотна) за счет пневматических упругих элементов.
Несмотря на то, что патенты на пневматические подвески появились еще в начале XX века, первые попытки создать удачную конструкцию успехом не увенчались
Применяется на грузовиках, полуприцепах, а также на внедорожниках и многих моделях бизнес-класса.
История и особенности конструкции пневмоподвески:
Первым по-настоящему массовым автомобилем с пневматической подвеской стал знаменитый Citroen DS-19, появившийся на рынке в 1955 году. Несмотря на то, что патенты на пневматические подвески появились еще в начале XX века, первые попытки создать удачную конструкцию и массово внедрить ее в производство успехом не увенчались. Что же до автомобиля Citroen, то на всех его колесах были установлены регулируемые поршневые пневморессоры.
В 1957 году в США появилась новая модель Cadillac Eldorado, также оснащенная пневморессорами, но уже на основе резиново-кордных оболочек (в отличие от Citroen, применявшего телескопические поршневые рессоры).
Подвеска такого же типа, как у Cadillac, была установлена и на Mercedes-Benz 300 CE, продажи которого начались в 1961 году. И именно эта модель оказалась последней из легковых автомобилей, на которые устанавливалась пневмоподвеска данного типа. Интерес к резиново-карданным оболочкам в конструкции подвесок легковых автомобилей возродился относительно недавно, когда появились возможности для сочетания ее с электронными системами управления.
В качестве основного ресурса, необходимого для работы такого типа подвески, используется воздух, находящийся внутри регулируемого элемента – пневморессоры (или пневматического упругого элемента, как ее еще называют). Упругость этой конструкции достигается за счет изменения уровня давления и количества воздуха внутри нее. Нужный уровень контролируется с помощью системы управления, специальной электроники, датчиков, системы клапанов и модуля подачи воздуха – компрессора, который за счет электросети автомобиля нагнетает воздух внутрь упругих элементов «пневмы».
Кроме того, помимо модуля подачи воздуха, на пневмоподвеску часто устанавливают ресивер – специальный резервуар для хранения запасов воздуха, который используется на небольшой скорости, чтобы не приходилось лишний раз гонять воздух с помощью компрессора.
Пневморессора состоит из корпуса с направляющей, манжеты и поршня. Пневматический упругий элемент может изготавливаться как со встроенным амортизатором, так и устанавливаться отдельно. Манжета изготавливается из прочного многослойного эластомера, или, проще говоря, из усиленной резины. Иногда на дорогих автомобилях для поддержания давления в случае утечки воздуха в упругом элементе монтируют клапаны остаточного давления. По сути, пневмоподвеска не является отдельным видом подвески автомобиля. Связано это с тем, что она чаще всего интегрирована в уже имеющуюся стандартную конструкцию, будь то подвеска МакФерсон, «многорычажка» или рессорная конструкция.
Разновидности пневматических подвесок:
Все современные пневмоподвески можно разделить на три основных типа: одно-, двух- и четырехконтурные.
Одноконтурная пневматическая подвеска – это удел, в первую очередь, грузовиков и седельных тягачей. Она устанавливается на одну ось (чаще – заднюю) и регулирует ее жесткость в зависимости от массы груза на авто.
Двухконтурная может устанавливаться как на одну ось, так и на две. Если она установлена на одной оси, она отвечает за независимое регулирование обоих колес, если же на двух, то действует как две одноконтурные системы.
Четырехконтурная (самая сложная) разновидность пневматической подвески осуществляет регулировку каждого колеса по отдельности. Чаще всего в четырехконтурных системах присутствует электронный блок управления, который с помощью датчиков регулирует давление в пневмоэлементах.
Современные пневматические подвески:
Как правило, современные системы управления одновременно реализуют три алгоритма работы «пневмы». Во-первых, принудительное изменение уровня кузова: в этом случае клиренс и жесткость подвески автомобиля регулируется водителем вручную с помощью специальных регулирующих устройств. На «лоурайдеры» (автомобили с низкой посадкой) устанавливается подвеска как раз с таким типом алгоритма, который, зачастую, исключает все остальные указанные ниже варианты ее работы.
В США есть целая автомобильная культура, сконцентрированная на использовании пневматических и гидравлических подвесок при доработке автомобилей и превращении их в так называемые «лоурайдеры»
Во-вторых, автоматическое поддержание уровня кузова. В данном случае речь идет о полностью автоматической регулировке клиренса или жесткости подвески автомобиля с помощью электроники, поддерживающей заданный уровень кузова автомобиля независимо от его загруженности.
Наконец, в-третьих, автоматическое изменение уровня кузова в зависимости от скорости автомобиля, что обеспечивает устойчивость авто в движении. При наборе скорости, программа управления автоматически уменьшает клиренс. При торможении, кузов автомобиля возвращается в исходное заданное положение.
Сегодня управляемые пневматические подвески применяют многие ведущие автопроизводители из США, Европы и Японии, среди них такие известные марки, как Audi, BMW, Volkswagen, Mercedes-Benz, Ford, GM, Land Rover, Lexus, Subaru и SsangYong. Помимо прочего, в США существует целая автомобильная культура, сконцентрированная на использовании пневматических и гидравлических подвесок при доработке автомобилей и превращении их в так называемые «лоурайдеры» — «танцующие» автомобили или буквально лежащие «на брюхе».
Плюсы и минусы пневматической подвески:
Основное преимущество использования пневмоподвески заключается в том, что автомобиль сохраняет великолепную плавность хода, при этом не «клюет» носом при торможении, не кренится в крутых поворотах, на большой скорости становится устойчивее и лучше держит дорогу.
Из недостатков можно выделить лишь сильный износ резиновых оболочек-манжет (особенно при эксплуатации в России) и их высокую стоимость. Кроме того, пневматическая подвеска очень чувствительна к условиям эксплуатации: ее ресурс могут резко сократить низкие температуры или чересчур «едкие» дорожные реагенты.
Что такое пневмоподвеска и для чего она нужна
Что такое пневмоподвеска и для чего она нужна
Современные автомобили оснащаются различными типами подвесок, однако в подавляющем большинстве случаев используются те их разновидности, которые в качестве основных демпфирующих элементов включают в себя телескопические гидравлические амортизаторы и винтовые пружины. Пневматические же конструкции применяются пока не столь широко, а если и устанавливаются, то преимущественно на автомобилях премиального класса и коммерческих транспортных средствах. Во многом поэтому у многих не очень искушенных в тонкостях и особенностях конструкции техники автомобилистов возникает вопрос: что такое пневмоподвеска и зачем ее используют?
Что такое пневмоподвеска
Пневматической принято называть такую подвеску автомобиля, в которой для достижения определенного положения его кузова относительно поверхности дорожного полотна используются специальные баллоны, наполненные воздухом и при этом являющиеся одними из основных элементов конструкции.
Что касается легкового автомобильного транспорта, то пневмоподвески чаще всего используются в конструкции представительских авто, а также дорогих внедорожников. Гораздо шире пневматические подвески используются в грузовых автомобилях, причем не только тех, что имеют относительно небольшую грузоподъемность, но и в магистральных и седельных тягачах.

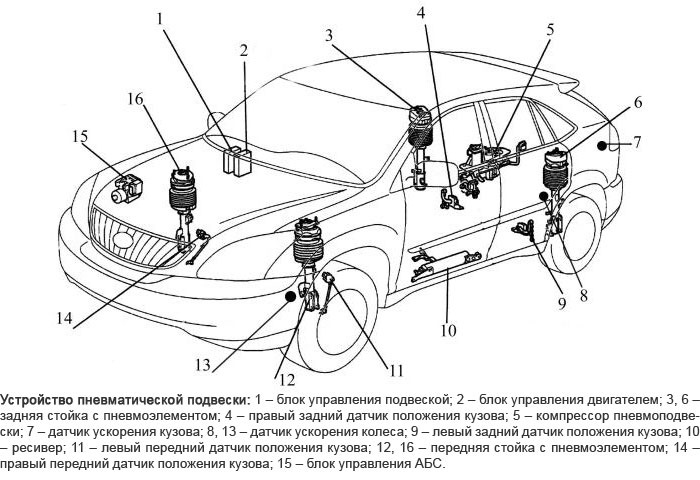

Что входит в конструкцию пневмоподвески
Конструкция пневмоподвески
Пневматическая подвеска состоит из таких основных конструктивных частей, как:
Упругие элементы или пневмоподушки;
Компрессор;
Ресивер;
Система управления.
Что такое пневмоподвеска и для чего она нужна, изображение №10
Каждый из этих компонентов пневмоподвески играет определенную роль.
Упругие элементы. В качестве упругих элементов в пневмоподвесках используются пневматические баллоны. Они устанавливаются по одному на каждое колесо, а основная их функция состоит в том, чтобы удерживать кузов машины на определенной высоте относительно дорожного покрытия. Пневмобаллоны изготавливаются из плотной многослойной резины, заполняются сжатым воздухом. Чаще всего они имеют форму «таблеток», разделенных на несколько секций. Встречаются также и пневмобаллоны, монтируемые непосредственно на стойках амортизаторов, и в таких случаях они являются заменой витым пружинам.
Компрессоры. Поскольку подвеска является пневматической, то для выполнения ею своих функций она требует наличия источника сжатого воздуха. Таковым является компрессор, с помощью которых он закачивается в упругие элементы. Конструктивно он состоит из таких частей, как осушитель воздуха и электрический двигатель, а также нескольких электромагнитных клапанов, обеспечивающих следование сжатого газа по определенному контуру. В зависимости от того, какое именно количество этих клапанов имеется в системе, упругие элементы могут накачиваться или по отдельности, индивидуально, или же попарно.
Ресивер. Из компрессора сжатый воздух попадает в упругие элементы не напрямую, а через так называемый ресивер. Он представляет собой металлический баллон, имеющий емкость от 3 до 10 литров. Именно в него закачивается воздух, который далее через магнитные клапаны следует в упругие элементы. Ресивер позволяет осуществлять корректировку характеристик подвески без включения компрессора, за счет имеющегося в нем запаса сжатого воздуха.
Система управления. Любая современная пневмоподвеска в обязательном порядке оснащается собственной системой управления, включающей в себя датчики:
Текущего уровня кузова машины над дорожным покрытием;
Ускорения транспортного средства;
Давления в системе;
Температуры компрессора.
Информация от них поступает в электронный блок управления, который ее обрабатывает в режиме реального времени и формирует сигналы, передающиеся на исполнительные устройства. Практически всегда блок управления пневматической подвеской находится в тесном взаимодействии с системой курсовой устойчивости и электронным блоком управления (ЭБУ) двигателя. Что касается исполнительных устройств, то таковыми являются клапаны создания, поддержания и сброса давления, а также реле включения компрессора.
Как работает пневмоподвеска?
Кнопки управления пневмоподвеской
Функционирование пневматической подвески современного автомобиля основано на том, что в зависимости от дорожной ситуации и положения кузова авто относительно дороги в пневматических подушках изменяется давление. При его увеличении упругие элементы становятся жестче, а клиренс машины возрастает. Если давление падает, то происходит обратный процесс.
Обычно предусмотрено три режима работы пневмомподвесок:
Нормальный;
Повышенный;
Пониженный.
В нормальном режиме пневматические подвески функционируют тогда, когда транспортные средства следуют по ровным дорогам с твердым покрытием на скоростях, не превышающих 100 км/ч. Если передвижение происходит на низких скоростях, то клиренс повышается, причем это делается водителем вручную, с помощью установленного в кабине переключателя. Чаще всего этот режим используется при движении по бездорожью. При езде по дорогам с ровным твердым покрытием со скоростями, превышающими 100 км/ч, используется пониженный режим. Переключение в него также осуществляется водителем вручную.
Автоматическая корректировка осуществляется тогда, когда автомобиль проходит повороты. Производится она путем закачивания в соседние подушки большего количества воздуха для того, чтобы снизить боковые крены. После того, как поворот пройден, «лишний» воздух стравливается через клапаны.

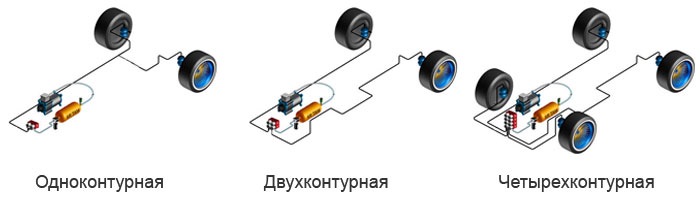

Разновидности пневмоподвесок
Разновидности пневмоподвесок
В современных автомобилях используется три вида пневматических подвесок:
Одноконтурная;
Двухконтурная;
Четырехконтурная.
Что такое пневмоподвеска и для чего она нужна, изображение №11
Одноконтурная пневматическая подвеска является, по сути дела, вспомогательной и устанавливается пикапы и небольшие грузовики совместно с основной. Она монтируется только на одну ось, причем чаще всего на заднюю для того, чтобы обеспечить возможность регулирования ее жесткости в зависимости от степени загруженности авто.
Двухконтурные пневматические подвески могут устанавливаться как на две оси автомобиля одновременно, так и на одну ось. Во втором случае автомобилист получает возможность регулировать положение колес самостоятельно.
Что касается четырехконтурных пневмоподвесок, то они являются наиболее сложными и включают в себя все те элементы, которые описаны выше.
Плюсы и минусы пневмоподвески
Главным плюсом пневмоподвески является очень высокая степень адаптивности. Она позволяет быстро, просто и точно настраивать такие параметры, как клиренс и жесткость.
Автомобили, на которых установлены пневматические подвески, обладают лучшей управляемостью. Особенно хорошо это проявляется при прохождении поворотов. Кроме того, пневмоподвеска обеспечивают водителю и пассажирам больший комфорт при поездках, поскольку они лучше, чем подвески традиционные, демпфируют горизонтальные колебания кузовов автомобилей, особенно при движении по дорогам с покрытием низкого качества и бездорожью.
Есть у пневматических подвесок и минусы. Основными из них являются сложность конструкции и высокая стоимость обслуживания. Кроме того, пневмоподвески достаточно чувствительны к воздействию низких температур, что особенно актуально в российских климатических условиях.
Матчасть 14. Пневмоподвеска.
Всем доброе утро. как оказалось по пневме нет статей на русском, доступных для чтения, по этому я перевел историю пневмоподвески на русский язык.
Что бы понять что это, и как это работает мы начнем с исторической части(ну а вы как хотели)
Сразу после Второй мировой войны, Уильям построен один последнее прототип скарабея, называемой экспериментальной скарабея. [3] было показана в 1946 году и был обычного по внешним виду чем довоенные скарабеев, хотя по-прежнему оснащена задним двигатель. Это был 2-дверный и показал запахом лобовое стекло. Это показало первое стекловолокна тела в мире, и, как и его коллеги металл, это был монокок. Что еще более важно, он показал первый полностью функционирующий воздуха в мире, разработанной ранее Firestone. Он никогда не пошел в производство.
ГЫ, очконули? а я понял что с помощью переводчика и адатива не проконает, и сел переводить)
Пневматическая подвеска это тип подвески Автомобиля, с приводом от электромотора или насосом(компрессором). Компрессор нагнетает воздух в подушки сделанные из резины.
Таким образом автомобиль приподнимается или опускается над дорогой.
Пневмоподвеска часто используется вместо обычных стальных пружин, в автобусах и грузовиках. Если двигатель заглушен в течение длительного времени, автомобиль будет постепенно опускаться.(это касаемо старых пневм)
Цель пневмоподвески это создание максимального комфорта.
Впервые гидропневматическая подвеска была внедрена компанией Citroën в 1954 году(хз почему, но данный текст в оригинале вставлен именно тут. по этому я оставил его тут)
Ранними попытками реализации пневмоподвески в автомобиле строении, были попытки Мессье в 1920 году, но не удачны.
Сразу после Второй мировой войны, Уильям Bushnell Stout построен единственный прототип Stout Scarab,
автомобиль был показан в 1946 году и был больше похож на удлиненный «Жук», и так же был с заднемоторным расположением двигателя. это был двухдверный минивен, Так же это был первый автомобиль сделанный по принципу. стеклопластиковый монокок.(на алюминиевой раме на сколько я правильно понял)
Особенностью этого автомобиля была в том, что он копировал фюзеляж самолета. Но что еще более важно в этой машине была первая функционирующая, независимая подвеска, разработанная компанией Firestone, но к сожалению этот автомобиль не пошел в производство, а так и остался прототипом.
Компания General Motors использовала свой опыт работы с пневмоподвеской в автобусах, что бы модифицировать подвеску в своих автомобилях. В 1957 году они стали устанавливать пневму на свои Cadillac Eldorado Brougham.
Но на следующий год они пошли еще дальше, и стали устанавливать пневмоподвеску во все автомобили в качестве доп оборудования на кадиллаках. А в 1959 году пневмоподвеска была уже стандартным оборудованием во всех кадиллаках Эльдорадо.
Стандартные пружины заменили на пневмобаллонны снабженные датчиками крена, для того что бы поддерживать автомобиль в поворотах. Но к сожалению как вы понимаете данная система была в принципе бесполезна, по причине медленной реакции(компрессор должен был подкачать воздух в нужный баллон для выравнивания крена). Отзывы о кадиллаках с пневмоподвеской были куда лучше, касаемо плавности езды и комфорта, но как вы понимаете, надежность пневмоподвески была пока еще очень низкой.
В 1960 году компания кадилак прекращает установку пневмы, и она больше не вернется на американский рынок еще в течении 24 лет, пока Lincoln Motor Company не представила свой Lincoln Continental Mark VII, где в качестве стандартного оборудования стояла пневмоподвеска.
В тоже время Mercedes Benz стали продавать W112 300SE седаны, купе и кабриолеты с пневмоподвеской уже в 1962 году.
Эти автомобили компоновались пневпомодвеской с клапаном компании Bosch, который отвечал за распределение давления воздуха. Клапаны были установлены в передней и задней оси автомобиля. Так же в мерседесе появилась впервые возможность регулировать высоту автомобиля(то есть можно сказать что все фанаты низких машин на пневме просто обязаны мерседесу, за возможность управлять посадкой автомобиля)
Сейчас список автомобилей на которые ставится пневма просто огромен Maybach, Rolls-Royce, Lexus, Jeep Grand Cherokee, Cadillac (GM), Mercedes-Benz, Land Rover / Range Rover, SsangYong, Audi, Subaru, Volkswagen, Ford, Citroën, но в данный момент подвеска стала намного умнее, она сама включает «спорт» режим(прижимает автомобиль) на высоких скоростях, меняет режим на «комфорт» на малых скоростях, поддерживает дорожный просвет когда машина заглушена или когда автомобиль сильно нагружен.
Теперь другая часть, практическая
В настоящее время пневмоподвеска довольно широко применяется на грузовиках и полуприцепах. Легковые автомобили также оборудуются пневмоподвеской, однако это касается в большей степени машин бизнес-класса. В пневматической подвеске в качестве упругих элементов применяются пневмоупоры на каждом колесе. Стоит отметить, что пневматическая подвеска не является отдельным видом подвески автомобиля. Пневмоподвеска может основываться на конструкциях уже имеющихся подвесок. Пневмоэлементы могут быть смонтированы на стойках МакФерсон, многорычажной подвеске, упругой балке и прочих. Основным предназначением пневмоподвески является обеспечение более высокого уровня безопасности и комфорта при вождении. Стоит отметить, что адаптивная подвеска многих автомобилей бизнес-класса основана именно на пневматических упругих элементах с динамически изменяющейся жесткостью.
Разновидности пневматических подвесок Можно выделить три основных типа пневмоподвески: одно-, двух- и четырехконтурная. Также следует отметить, что пневмоподвеска может входить в комплектацию автомобиля, а может устанавливаться и самостоятельно. При самостоятельной установке наиболее часто пневмоподвеска позволяет лишь изменять высоту кузова в ручном режиме.
Одноконтурная система устанавливается только на одну ось автомобиля. Это может быть как передняя, так и задняя ось. В штатном исполнении одноконтурной системой наиболее часто комплектуются грузовые автомобили и седельные тягачи. В данном случае имеется возможность регулировки жесткости задней оси в зависимости от загрузки автомобиля. Двухконтурная система пневмоподвески может быть установлена как на одну ось, так и на две. В случае с установкой на одну ось, осуществляется независимое регулирование колес. Если двухконтурная система осуществляет управление двумя осями, то это аналогично двум одноконтурным системам. Четырехконтурная система является наиболее сложной, но и наиболее функциональной. В такой системе осуществляется регулировка пневмоподпора каждого колеса. В четырехконтурных система, как правило, применяется электронный блок управления, который в совокупности с датчиками осуществляет автоматическую регулировку давления в пневмоэлементах.
Устройство пневмоподвески Простейшая пневматическая подвеска имеет в конструкции следующие основные элементы:
упругие пневмоэлементы на каждое колесо; устройство подачи сжатого воздуха (компрессор); воздушный ресивер; воздушные магистрали; датчики и блок управления подвеской. Упругие пневмоэлементы являются исполнительными механизмами подвески, в задачи которых входит регулировка и поддержание клиренса. Регулировка может осуществляться как в ручном, так и в автоматическом режиме. Изменение высоты кузова относительно дороги осуществляется за счет изменения давления воздуха в пневмоэлементах. Пневмоэлемент может иметь разные исполнения – самостоятельный узел или совмещенный с амортизатором. Во втором случае упругий пневмоэлемент наиболее часто называется пневматической амортизаторной стойкой. Пневматические стойки могут быть установлены практически на любой тип подвески. Конструктивно пневмоэлемент состоит из корпуса, штока с поршнем и манжеты. Компрессор предназначен для подачи сжатого воздуха в ресивер и далее в исполнительные механизмы. Стоит отметить, что компрессор является основным конструктивным элементом подвески, так как без сжатого воздуха работа пневмоподвески просто невозможна. Воздушный ресивер предназначен для осуществления регулировок клиренса в малых пределах без участия компрессора. Также за счет ресивера достигается быстрая и адекватная работа адаптивных подвесок. Воздушные магистрали соединяют все элементы пневматической подвески в единую пневмосистему. Электронные датчики позволяют отслеживать такие параметры как положение кузова относительно дороги, наклон кузова, ускорение автомобиля и прочие параметры. Блок управления предназначен для обработки сигналов датчиков и осуществления автоматической или ручной регулировки подвески.
Принцип работы пневмоподвески Пневмоподвеска позволяет регулировать высоту кузова в ручном и автоматическом режиме. В ручном режиме водитель имеет возможность самостоятельно увеличивать или уменьшать дорожный просвет автомобиля. А если в конструкции подвески имеются пневматические амортизаторные стойки, то в этом случае также имеется возможность регулировки жесткости подвески. Автоматический режим работы разных подвесок может существенно отличаться. Стоит отметить, что в автоматическом режиме работают именно адаптивные подвески, в обязанности которых входит поддержание определенного клиренса и жесткости амортизаторов в зависимости от различных условий. Наиболее часто в алгоритме работы адаптивной пневмоподвески используются такие параметры как скорость, ускорение, наклон и прочие.
В зависимости от скорости движения, интенсивности ускорения, система подстраивает значение клиренса для наилучшей аэродинамики автомобиля. При прохождении поворотов на большой скорости оцениваются крены машины, и за счет сжатого воздуха увеличивается жесткость нагружаемых амортизаторных стоек. Адаптивная пневмоподвеска позволяет максимально снижать центр тяжести автомобиля, за счет чего достигается лучшая управляемость и аэродинамика. Пневмоподвеска: плюсы и минусы Как и любая другая система, пневмоподвеска имеет свои достоинства и недостатки. Основным достоинством пневматической подвески является высокая плавность хода автомобиля и отсутствие каких-либо шумов, так как в качестве упругого элемента используется сжатый воздух. Однако в зависимости от предназначения автомобиля, пневмоподвеска может быть и, напротив, – жесткой. К достоинствам также можно отнести автоматическое регулирование клиренса и жесткости отдельных стоек в движении. Однако это относится лишь к заводским исполнениям адаптивных подвесок. Самостоятельная установка четырехконтурной пневмоподвески с автоматическим управлением очень сложна и затратна, поэтому такая практика не применяется. К недостаткам можно отнести очень плохую ремонтопригодность элементов пневмоподвески. Так, например, пневматические стойки абсолютно неремонтопригодны и при выходе из строя подлежат только замене. Также стоит отметить, что на ресурс пневмоподвески весьма негативно влияют отрицательные температуры и дорожные реагенты.
Ну а чуть позже мы перейдем к части, где разберемся что это за зверь ныне, и куда его ставить, что бы ваш любимый авто был всегда на стиле, и на сколько это практично, и к ценникам
