Замена цилиндро-поршневой группы автомобильного двигателя.
Иногда возникает необходимость замены цилиндро-поршневой группы. В этой статье описан порядок действий по ее замене.
Когда нужна замена цилиндро-поршневой группы(ЦПГ)?
Замена нужна в случае серьезного повреждения гильз и поршней, вызванных лопнувшими кольцами, заклинивания мотора, износа цилиндров, сточенных до размеров последнего ремонта, или для форсирования двигателя. ЦПГ включает в себя гильзы цилиндров, поршни, поршневые пальцы, и поршневые кольца.
Особенности подборки и замены ЦПГ.
Приобретая комплект ЦПГ(иногда он называется гильзо-поршневая группа), не забудьте взвесить все поршни и шатуны. Если вы меняете шатуны, взвесьте новые, если нет, взвесьте старые. Разница в весе пары поршень-шатун для любого цилиндра не должна превышать 3-5 грамм. При разнице 10-15 грамм двигатель будет трястись во время работы. Разница в 20 и больше грамм будет сокращать ресурс мотора. Возможно удастся компенсировать разницу в весе используя более тяжелые шатуны с самыми легкими поршнями, и самые легкие шатуны с самыми тяжелыми поршнями.
Удобней менять ЦПГ на снятом двигателе. Замена ЦПГ на двигателе, установленном на автомобиле возможна лишь на моторах, в которых вставные гильзы можно просто выбить.
Замена ЦПГ
Для того, чтобы заменить ЦПГ, сделайте следующее:
1) Закатите автомобиль на яму. Можно делать и лежа под автомобилем, но неудобно.
2) Отключите и уберите аккумулятор.
3) Слейте масло и охлаждающую жидкость.
4) Если есть возможность снять двигатель, снимите и положите на моторный стол. Если нет, придется все делать на автомобиле.
5) Отсоедините все навесные узлы, карбюратор, коллекторы, гидроусилитель руля, инжектор.
6) Снимите головку блока цилиндров.
7) Снимите масляный поддон двигателя.
8) Открутите гайки бугелей шатунов, и снимите бугеля.
9) Осторожно постукивая рукояткой молотка, выбейте все поршни.
10) Положите вынутые поршни в керосин. Если вместе с ЦПГ меняете и шатуны, эта операция не нужна.
11) Подберите по весу поршень, палец и шатун для каждого цилиндра.
12) Специальным съемником извлеките гильзы из блока цилиндров.
13) Запрессуйте новые гильзы. В зависимости от модели двигателя могут понадобиться дополнительные действия. За подробностями обратитесь к инструкции по ремонту вашего автомобиля.
14) Соберите поршни и шатуны, закрутив гайки бугелей. Снова взвесьте их. Если разница больше 3-5 грамм, придется стачивать лишнее, пока вес не придет в норму. После этого пометьте гайки и бугеля и снимите их.
15) Оденьте на поршни поршневые кольца. Старайтесь не сломать их. Кольца должны подходить по размеру. Зазор установленного в гильзу кольца должен быть в пределах 0,2-0,9 мм.
16) С помощью оправки вставьте поршни в блок цилиндров, соблюдая направление. Чтобы выемки на поршнях совпадали с клапанами.
17) Очистите постели шатунов и вкладыши. Смажьте вкладыши маслом, и установите их в постели.
18) Оденьте шатуны на коленчатый вал.
19) Очистите бугеля и вкладыши, смажьте вкладыши маслом, и установите в бугеля.
20) Оденьте бугеля каждый на свой шатун, и затяните.
21) Очистите привалочную поверхность блока цилиндров и головки блока цилиндров.
22) Поставьте новую прокладку головки блока цилиндров.
23) Установите и затяните головку блока цилиндров.
24) Установите и затяните прокладку и масляный поддон двигателя.
25) Поставьте и подключите все навесное оборудование.
26) Залейте охлаждающую жидкость и масло.
27) Поставьте аккумулятор.
28) Заведите двигатель и обкатайте на холостых оборотах в течение восьми — десяти часов.
29) Обкатайте автомобиль в движении.
Заменить ЦПГ сможет любой водитель. В этой статье описан порядок действий по замене, и некоторые секреты, которые позволят хорошо отремонтировать мотор.
Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов
Цилиндро поршневая группа
Что такое ЦПГ? Цилиндро поршневой группой (далее ЦПГ) называют детали, составляющие основу всех моторов, с технологией внутреннего сгорания топлива. За счет этой группы, вращается коленчатый вал, от которого, вращение передается к ходовой части автомобиля, а от нее к ведущим колесам.
Детали ЦПГ
Из чего состоит? К ЦПГ относятся следующие детали мотора:
Принцип работы
Поршень двигается вниз и вверх внутри гильзы, передавая шейке коленчатого вала это движение через шатун. Шатун вращает коленвал, таким образом поступательное движение всех поршней переходит во вращательное. Коленчатый вал вращается, за счет работы ЦПГ.
Поршневые кольца (компрессионные) перекрывают зазор между поршнем и цилиндром (гильзой), препятствуя прорыву в картер газов и горючей смеси из камеры сгорания. Маслосъемные кольца, убирают со стенок гильзы излишки масла, чтобы оно не попадало в камеру сгорания и не горело там, вызывая появление сажи.
Обычно, каждый поршень имеет 2 компрессионных кольца и одно маслосъемное, но это количество может меняться, в зависимости от конструкции мотора.
Поршневой палец соединяет поршень с шатуном. Обычно, в шатуне палец запрессован, а поршень на нем качается. Но существуют моторы, где наоборот, палец в поршне стационарно сидит, а качается в шатуне.
Современные моторы могут иметь от одного цилиндра (двухтактные агрегаты мотоциклов, мопедов и т.д.) и до 16 – танковые моторы и моторы огромных тягачей (четырехтактные). Количество тактов – количество движений, за которые происходит полный цикл работы цилиндра.
Работа в 4 такта
ЦПГ четырехтактного мотора работает так:
Работа в 2 такта
В двухтактном моторе все это происходит за два цикла движения поршня.
Из чего изготавливается
Рассмотрим материалы деталей ЦПГ. Все материалы для ЦПГ должны иметь высокую прочность, отличную теплопроводность, незначительно расширяться при нагреве и иметь антифрикционные свойства. Иметь повышенное сопротивление появлению ржавчины.
Гильзы выполняют из чугуна или специальной стали с присадками, чтобы деталь выдержала высокую нагрузку.
Поршни изначально делали чугунные, но с развитием технологий, стали производить алюминиевые. В современных моторах применяются сборные стальные поршни, особенно в дизелях. В экспериментальных моторах, тестируют керамические поршни, но пока в производстве керамика применяется только как напыление на поршнях.
Поршневые кольца изготавливают из серого чугуна высокой прочности, с добавками молибдена, хрома, вольфрама или никеля. Добавки обеспечивают лучшую «приработку» деталей, повышая их износостойкость и устойчивость к сильному нагреву.
Поршневые пальцы выполнены из легированной либо углеродистой стали, обработаны цементацией и закалены. Если напильник оставляет на пальце царапины, это бракованные (не каленые) пальцы, их нельзя устанавливать, это приведет к поломке ЦПГ.
Подводя итоги скажу, на каких моторах есть ЦПГ. Эта группа присутствует на всех агрегатах, работающих по принципу внутреннего сгорания топлива. Не зависимо от того, дизельный агрегат, бензиновый либо газовый. Благодаря удобству и относительной простоте исполнения, надежности и долговечности, а так же безопасности для человека (кроме экологичности), моторы с ЦПГ широко применяются во всем мире, даже в косилках и бензопилах. Электрические моторы ЦПГ не имеют, они работают по другому принципу.
Диагностика состояния ЦПГ и чудо ремонтно-восстановительный состав
Для начала ликбез небольшой, чтоб всё понятно было, подробнее о ГТМ технологии
ГТМ – технология дает возможность избирательной компенсации износа мест трения и контакта деталей за счет образования в этих зонах новых алмазоподобных модифицированных поверхностей. Износоустойчивость таких поверхностей в 2-3 раза выше, чем у обычных закаленных поверхностей и в 6-8 раз выше, чем у изношенных узлов, где первоначально закаленный слой уже сработался.
В процессе проводимого ремонта на поверхностях пар трения агрегатов в зонах контакта образуется модифицированный слой, представляющий собой монокристалл, выращенный на кристаллической решетке поверхностного слоя самого металла. Одновременно в результате диффузии материалов ГТМ с поверхности в глубину металла, улучшается структура его кристаллической решетки и, тем самым, упрочняется приповерхностный слой самого металла.
Термодинамические процессы, происходящие в зонах трения в присутствии ГТМ компаунда, способствуют образованию более толстого модифицированного слоя в местах наибольшей выработки металла. Таким образом, в процессе ремонта постепенно стабилизируется и приближается к оптимальной величина зазора между трущимися деталями по всей площади пятен контакта.
Даже очень хорошо подготовленная поверхность стали, при детальном рассмотрении под микроскопом, имеет вид вспаханного поля с чередой пиков, кратеров и редких равнин между ними, как на рис.1. В процессе движения этих поверхностей друг относительно друга их наиболее выступающие пики (рис.2) приходят в соприкосновение и выбивают друг друга, образуя на обеих поверхностях по микро кратеру (рис.3). В каждый последующий момент работы будут соприкасаться и стираться другие выступы микрорельефа, добавляя в масло все новые и новые частицы металла, увеличивая зазоры. Классический способ борьбы с трением — использование «масляного клина» в зонах трения приводит к существенному уменьшению вышеописанных эффектов, и до недавнего времени задача увеличения ресурса механизмов решалась путем улучшения свойств применяемых масел, а также специальной обработкой металлических поверхностей.
Принцип работы ГТМ-Технологии

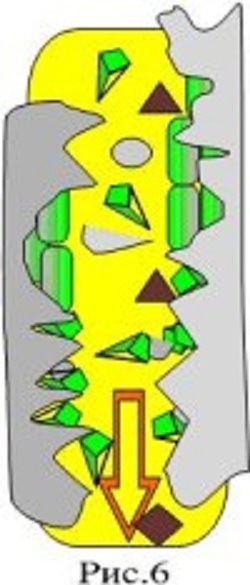

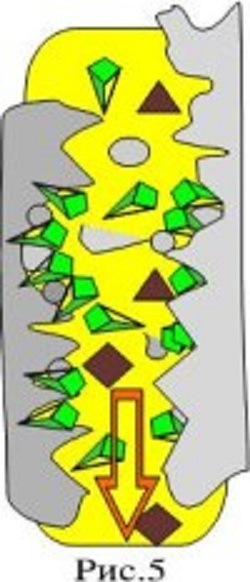

Процесс образования алмазоподобного углеродистого модифицированного слоя на поверхностях пар трения, рассмотрим подробнее на рисунке, где как и раньше крупным планом показано место локального контакта.
В соответствии с технологией ГТМ (частицы зеленого цвета) добавляются в носитель, в данном случае — масло, причем не новое, а уже имеющее в своем составе продукты трения (серого цвета). Если условно разделить протекающие процессы на этапы, то можно представить себе картину следующим образом. За счет высоких моющих свойств ГТМ в местах контакта происходит суперфинишная обработка поверхностей трения – очистка нагаров, окислов, деструктурированного масла. В местах локального контакта в микрообъемах возникают высокие температуры (до 1000 град. С и более), что приводит к инициации микро металлургических процессов. В результате происходит образование алмазоподобной кристаллической решетки выращенной на поверхностности пар трения
Практически одновременно с этим происходит изменение микрорельефа и изменение поверхностного слоя. Поскольку элементы ГТМ работают как катализаторы, постольку в местах трения создаются условия для активного протекания окислительно – восстановительных процессов. В результате этих реакций материалы ГТМ диффундируют в подложку, укрепляя и модифицируя поверхностный слой. Одновременно в пограничной области происходит образование новых кристаллов, наращенных на кристаллической решетке поверхностного слоя металла. Они показаны зеленым цветом на рисунке

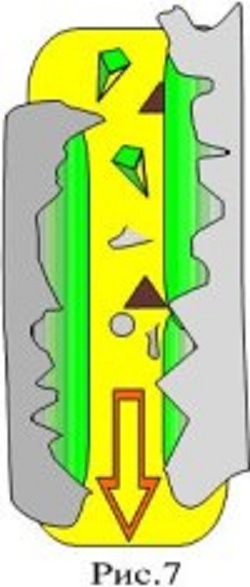

В дальнейшем эти кристаллы ориентируются вдоль поля и срастаются, образуя на всей поверхности пятна контакта непрерывный ряд твердых растворов или, как мы понимаем, монокристаллы. Все вышеуказанные процессы на самом деле протекают практически одновременно и имеют место до тех пор, пока в носителе не иссякнет добавленный строительный материал ГТМ, или в системе не наступит равновесие: все зазоры будут выбраны до оптимальной величины, определяемой термодинамическими процессами, протекающими в каждой точке локального контакта данной системы.
В конечном счете, оптимизация зазоров в местах контакта определяется конструктивными особенностями самой системы и всего агрегата в целом. Теперь в местах контакта вместо трения металл-металл будет монокристалл-монокристалл, а эта пара имеет существенно меньший в 14-15 раз коэффициент трения и гораздо большую износоустойчивость (в 8 раз). Ярким примером преимущества технологии служит процесс «холодного» запуска двигателя внутреннего сгорания, когда покрытия уже работают, а масла и присадки к ним — еще не поступили. По некоторым оценкам трение при «холодном» запуске создает от 50 до 80% износа двигателя. Следовательно, изменение режимов трения при запуске двигателя — это способ существенного повышения его ресурса.
Теперь следует поговорить о диагностике состояния ЦПГ, ибо без неё невозможно определить, что же у нас внутри, и как всё меняется после действия препаратов.
Подробнее о диагностике ЦПГ вакуумным методом
Классический способ, это конечно же замер компрессии. Только он малоинформативени величина компресии зависит от многих факторов, в том числе и от заряда батареи.
Вакуумный метод диагностирования ЦПГ позволяет свести к минимуму недостатки основных инструментальных методов диагностирования и позволяет с высокой достоверностью оценить степень износа, остаточный ресурс гильзы, поршневых колец и общее состояние ЦПГ без разборки ДВС.
Это позволяет, соответственно, определить вид и объем необходимого ремонта ЦПГ двигателя.
Метод широко применяется при оценке технического состояния и диагностики неисправностей ЦПГ бензиновых и дизельных двигателей, а также незаменим при оценке целесообразности применения технологии безразборного ремонта ДВС при помощи ремонтно-восстановительных составов. Данный метод также позволяет оценить эффективность технологии безразборного ремонта ДВС.

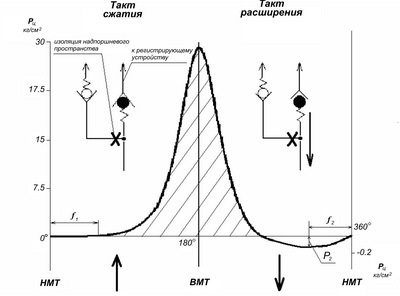

Сущность метода заключается в измерении таких параметров ЦПГ, как Полный вакуум и Остаточный вакуум, с последующей сверкой их по диаграмме со среднестатистическими данными по подобным двигателям.
Технологию диагностирования и принцип работы устройств, входящих в диагностический комплект можно описать следующим образом: производится прокручивание коленчатого вала пусковым устройством. На такте сжатия выдавливаемый из цилиндра поршнем воздух через редукционный комбинированный клапан вакуумметра выходит в атмосферу. При этом в конце такта сжатия избыточное давление в камере сгорания не превышает 2 кг/см2. На такте расширения открывается вакуумный клапан от воздействия разряжения в цилиндре. В момент открытия выпускного клапана двигателя вакуумный клапан закрывается, и вакуумметр фиксирует величину максимального разряжения в цилиндре.
Величину максимального разряжения в цилиндре, которое способна создать ЦПГ, называют полным вакуумом P1.
Благодаря эффекту масляного клина величина полного вакуума при удовлетворительном состоянии гильзы цилиндра и герметичности клапанов не бывает ниже определенного значения P1min для каждого типа двигателя и практически не зависит от состояния поршневых колец. (!) Поэтому, в зависимости от величины полного вакуума P1, можно сделать вывод о состоянии гильзы цилиндра (эллиптичность, наличие задиров) и сопряжения «клапан – седло» ГРМ.
Второе значение разряжения получают при изоляции надпоршневого пространства от атмосферы на такте сжатия. Для этого заменяют комбинированный клапан на вакуумный.
Производную от величины потерь давления рабочего тела через кольца в цилиндре ДВС в зоне избыточного давления в цилиндре называют остаточным вакуумом Р2.
При удовлетворительном состоянии гильзы цилиндра и герметичности клапанов величина остаточного вакуума характеризует состояние поршневых колец – степень износа, залегание (закоксовка), поломку перемычек на поршне, поломку колец. Пневмоплотность клапанов, а также наличие трещин в днище поршня и головке блока в большей мере влияют на значение величины P1.
Для удобства диагностики составлены диаграммы состояния ЦПГ для различных типов двигателей. На «Диаграмме состояния элементов ЦПГ», учитывая выше изложенные толкования, выделены зоны состояния элементов ЦПГ в зависимости от значений (-Р1) и (-Р2). Зная значения (-Р1) и (-Р2) в конкретном цилиндре и сопоставив значения с «Диагностической диаграммой» можно быстро и достоверно оценить состояние элементов ЦПГ.
Для дизелей есть своя диаграмма, но меня она не интересует.

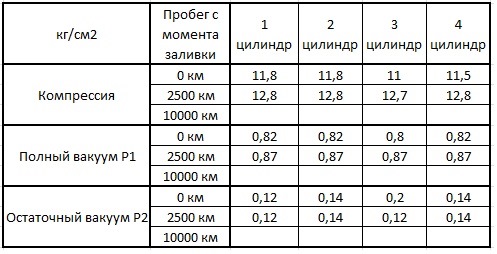

Так вот. Приехал я сначала на диагностику. Замерили параметры. Третий цилиндр просевший немного. Все показания на границе нормальных показаний и текущего износа. Залили мне бугульмы. Поехал я кататься. Проехал 2500. Опять замерили и ещё немного залили бугульмы в масло. Все сравниения я привёл на графиках ниже. Если честно, то я такого не ожидал. Я сам держал вакуумметри видел цифры оба раза (до и после), т.е. наебаловка отметается.
Во первых, по герметичности клапанов стало лучше. Полный вакуум вырос. И 3 просевший цилиндр, добрался до номинальных показателей. Как сказал мастер, 3 цилиндр всегда наиболее нагруженный (тут всё завязано с охлаждением и тем что он располагается прямо напротив входа воздуха). В 3 цилиндре по его словам, была небольшая закоксовка.
Я если честно ваще офигел, когда цифры увидел. На турбину этот состав тоже положительное влияние оказывает, только дольше по времени т.к. во втулке нет ударных нагрузок (только при старте, у ударные нагрузки нужны для того чтоб состав работал), поэтому требуется большее время.
По ощущениям, тарахтение стало точно меньше и в 93 группе (по цепи и фазам), стала циферка 2, а было 3-4. Поэтотому цепь я пока менять не буду.
Посмотрим что будет с расходом масла (ща 200-300 на 1000). Мастер сказал, точно не ЦПГ, либо турба, либо вентиляция. Да, цилиндры при первом просмотре влажноватые были внутри, сегодня смотрели, всё сухо.
Будем через 10000км ещё раз смотреть. Отпишусь как цифры поменялись.
5 основных деталей, составляющих ЦПГ двигателя
Качественный ремонт силовой установки возможен только в том случае, когда мастер хорошо знает о назначении каждой детали. Если двигатель – это сердце автомобиля, то цилиндропоршневая группа является миокардом этого органа. Малейшая неточность при установке и настройке этого механизма обязательно отразится на эффективности работы мотора, поэтому прежде чем приступать к «хирургическому вмешательству», следует подробно изучить принцип работы ЦПГ.
Цилиндро поршневая группа двигателя
Поршни автомобиля можно образно сравнить с педалями велосипеда. Эти детали также прикреплены к рычагу, который циклично опускается и поднимается, будучи прикрепленным к горизонтально расположенной оси. Если велосипед приводится в движение мускульной силой ног человека, то на поршень воздействует расширяющиеся газы, которые воспламеняясь от искры или от чрезмерного давления внутри цилиндра, давят на эту деталь и заставляют рабочую ось совершать вращательные движения.
Наличие в автомобиле системы газораспределения и воспламенение газов позволяет максимально оптимизировать процесс сгорания топлива. По этой причине современные автомобили и мототехника обладают не только значительными показателями мощности, но и расходуют относительно небольшое количество горючего. Задача мастера не нарушить заданные инженерами зазоры и расположение деталей во время проведения сборочно-разборочных операций. Также нельзя допускать проникновения внутрь ЦПГ абразива. Пыль, песок и грязь, могут существенно сократить срок службы узла, поэтому так важно обеспечить надлежащие условия при выполнении ремонтных работ.
Расшифровка аббревиатуры ЦПГ — цилиндро поршневая группа. Подобное обозначение узла может часто встречаться в специальной литературе, поэтому рекомендуется изучить профессиональную терминологию, прежде чем приступать к самостоятельному ремонту двигателя внутреннего сгорания.
Из чего изготавливается ЦПГ
При изготовлении ЦПГ используются только прочные материалы, которые способны выдержать нагрузки, возникающие при сгорании топливно-воздушной смеси. Прежде всего, металл должен легко переносить тепловое воздействие. Внутри цилиндра температура расширяющихся газов может достигать 1000˚С. Изменение метрических параметров металла не должно быть слишком большим. Это необходимо для того, чтобы сохранялись рабочие зазоры между взаимодействующими деталями.
Износостойкость также является одной из важнейших характеристик элементов ЦПГ. Как правило, работа элементов цилиндро поршневой группы осуществляется в условиях масляного тумана. Стойкость к износу главных деталей, позволяет эксплуатировать двигатель при пробеге автомобиля 200 тыс. км. и более, но только при условии применения качественного моторного масла.
Наиболее часто изготовление элементов ЦПГ осуществляется из следующих материалов:
Для придания деталям ЦПГ определенных свойств их могут подвергать закалке, защитному напылению металлов, устойчивых к трению и коррозии.
Инженерам ведущих автоконцернов, при разработке новых металлических сплавов для ЦПГ, удалось получить легкие и прочные детали, замена которых требуется только при длительном использовании либо грубом нарушении правил эксплуатации.
Детали ЦПГ
К деталям, которые составляют цилиндро-поршневую группу, относятся:
Цилиндр двигателя может представлять собой съемную конструкцию. Наиболее часто такая разновидность детали встречается в мототехнике, но некоторые двигатели автомобилей также оснащаются съемными гильзами, которые можно без особого труда выпрессовать и заменить новыми элементами.
Ресурс ЦПГ зависит не только от прочности материалов, из которых изготовлены детали, но и от качества смазки. Качественное масло создает надежную пленку на трущихся элементах, тем самым обеспечивая длительный период использования двигателя без необходимости проведения ремонта ЦПГ.
Поршень двигателя конструктивные особенности
Поршень двигателя должен иметь небольшую массу. Этот элемент совершает тысячи возвратно-поступательных движений в минуту, поэтому деталь не только должна идеально скользить вдоль стенок цилиндра, но и иметь минимальные значения инерции. Это качество особенно важно при преодолении поршнем верхних и нижних мертвых точек. Максимально возможное снижение массы поршня позволяет снизить эффект вибрации, существенно улучшить динамические показатели двигателя.
Даже качественно изготовленный поршень, установленный в цилиндр двигателя, не способен обеспечить достаточный уровень компрессии, поэтому на боковых поверхностях этого элемента имеются канавки для колец. В поршень также устанавливается прочная втулка, называемая пальцем, с помощью которой осуществляется надежная фиксация этого элемента в головке шатуна.
Поршневые кольца: виды и состав
Поршневые кольца являются обязательными элементами ЦПГ двигателя. От состояния этих деталей будет в значительной степени зависеть мощность двигателя, а также такие показатели как расход масла и цвет выхлопных газов. Для обеспечения нормальной работы цилиндропоршневой группы четырехтактного двигателя применяются следующие виды поршневых колец:
Компрессионные кольца применяются для предотвращения прорыва газа. Благодаря наличию этих элементов существенно повышается степень сжатия, поэтому увеличивается мощность при стандартном уровне потребления горючего.
Маслосъемные кольца снимают масляную пленку со стенок цилиндра при опускании поршня, тем самым предотвращая попадание смазки в камеру сгорания. Чрезмерный износ маслосъемных колец вызывает повышенный расход моторного масла. Кроме того, на поршнях, головке блока цилиндров и свечах может образовывать нагар, который оказывает негативное воздействие на качество работы двигателя.
Поршневые кольца должны обладать хорошей упругостью, минимальными показателями теплового расширения и устойчивостью к воздействию агрессивной среды. Учитывая эти требования, инженеры пытаются создать детали, обладающие уникальными свойствами. Для обеспечения продолжительной работы поршневых колец их изготавливают из упругих марок стали, а для защиты от влаги и химически активных веществ, изделия покрывают слоем хрома.
Система смазки цилиндров
Система смазки цилиндров кардинально отличается у двух- и четырехтактных двигателей. В автомобили устанавливаются четырехтактные силовые установки, поэтому подача масла в них осуществляется посредством нагнетающего механизма, приводимого в движение коленчатым валом. Непосредственная смазка цилиндров осуществляется разбрызгиванием масла из шатунных и коренных шеек коленчатого вала.
Маслосъемными кольцами снимаются излишки масла, но небольшая часть остается на стенках, поэтому компрессионные кольца не оказывают негативного воздействия на цилиндр даже при длительной эксплуатации.
В двухтактных двигателях, которые часто устанавливают на скутеры, культиваторы, а также бензоинструменты, смазывание цилиндров осуществляется маслом, добавляемым в бензин. Современные моторы этого типа оснащаются специальным дозирующим устройством, которое осуществляет впрыск смазки в бензин, но в устаревших моделях приходится вручную смешивать масло с топливом.
Охлаждение ЦПГ двигателя
Цилиндро-поршневая группа может иметь следующие разновидности охлаждения:
Жидкостное охлаждение представляет собой систему, состоящую из помпы, радиатора, термостата и каналов, которые подведены ко всем нагревающимся элементам двигателя внутреннего сгорания. Такой способ отвода тепла напоминает работу отопительного оборудования, в котором также есть котел, система трубопроводов и радиаторов. Роль нагревателя в ДВС играет цилиндропоршневая группа. Как правило, двигатель сконструирован таким образом, что постоянно циркулирующая жидкость омывает цилиндр и тепло доставляется затем в радиатор, где передается атмосферному воздуху. В системах воздушного охлаждения отсутствует «посредник» в виде жидкости. Для отвода тепла цилиндры в двигателях с подобным типом охлаждения изготавливаются с металлическими ребрами. Большая площадь охлаждения материала способствует поддержанию рабочей температуры ЦПГ.
Особенности ЦПГ мотоцикла и мопеда
Среди преимуществ ЦПГ мотоциклов и мопедов следует отметить возможность ремонта при минимальных временных затратах. В таких транспортных средствах цилиндр крепится к картеру посредством шпилек, поэтому снять с двигателя изношенную деталь и установить новую ЦПГ не составляет большого труда.
Большая часть скутеров и мопедов оснащается двухтактными двигателями. Ремонт таких силовых установок более прост, за счет отсутствия клапанной системы газораспределения. Во многих случаях, для выполнения такой работы даже не требуется осуществлять демонтаж двигателя с рамы. Особенностью ЦПГ двухтактных двигателей заключается также в отсутствии маслосъемного кольца.
Четырехтактные двигатели также устанавливаются на мототехнику. Цилиндропоршневая группа тяжелых мотоциклов часто состоит более чем из одного цилиндра. Нередко эти элементы даже разведены в разные стороны для обеспечения более эффективного охлаждения, которое на этом виде техники может быть двух типов. Небольшие мотоциклы и скутера наиболее часто оснащаются цилиндрами с алюминиевыми ребрами, в которых снижение температуры ЦПГ осуществляется только за счет встречного потока воздуха.
Что такое ЦПГ в двигателе и принцип её работы
Цилиндропоршневая группа позволяет эффективно преобразовывать энергию сгорающего топлива в механическое движение. Поршень в такой системе движется, подобно пуле из патрона револьвера, за счет расширяющегося газа. Однонаправленное движение преобразуется во вращательное за счет использования шатунного механизма. Наглядно увидеть работу такой системы можно в паровозе или макетных установках, поясняющих принцип функционирования двигателя внутреннего сгорания. Паровой двигатель классической конструкции сейчас практически не используется, поэтому для понимания принципа моторов, работающих на углеводородном топливе достаточно изучить особенности двух- и четырехтактных силовых установок.
Работа в 4 такта
Преобразования тепловой энергии в механическую, в четырехтактных двигателях внутреннего сгорания, осуществляется следующим образом:
После прохождения 4 циклов процесс повторяется вновь.
Вне зависимости от количества цилиндров четырехтактного двигателя в каждом из них происходит смена режимов в последовательности, описанной выше, но не одновременно, а с определенным смещением по времени. Применение такого принципа позволяет обеспечить наиболее плавное движение коленвала.
Работа в 2 такта
Работа двухтактного двигателя намного проще четырехтактной системы. В таких устройствах преобразование энергии происходит следующим образом:
Особенностью двигателей этой конструкции является возможность завершения полного рабочего цикла за один оборот коленвала.
Особенности подборки и замены ЦПГ
Желательно вооружиться точными весами и замерить массу поршней. Разница между изделиями не должна превышать 5 грамм. В противном случае, повышенный уровень вибрации будет обеспечен во время работы двигателя.
Если внешне осмотреть детали ЦПГ и взвесить поршни можно без особого труда, то определить некачественный металл обычному водителю очень непросто. По этой причине покупать цилиндропоршневую группу следует только в торговых организациях заслуживающих доверие.
Когда нужна замена цилиндро-поршневой группы ЦПГ
Стандартная ситуация замены цилиндропоршневой группы – это износ основных рабочих деталей. Сопровождаться данное явление будет следующими признаками:
При наличии подобных технических неприятностей эксплуатация машина возможна, но эффективность работы двигателя внутреннего сгорания будет оставлять желать лучшего. Встречаются также ситуации, когда требуется экстренно заменить ЦПГ. Например, двигатель может заклинить в результате разрушения поршневых колец или стачивания пальцем стенки цилиндра в результате выхода стопора этой детали из канавки.
Если есть желание форсировать двигатель, то также можно приобрести и установить ЦПГ соответствующего типа. Монтаж больших по размеру цилиндров позволит без замены мотора существенно повысить мощность силового агрегата.
Цилиндро поршневая группа – определение износа, выбор, снятие и установка (видео)
Нестабильная работа двигателя внутреннего сгорания может быть вызвана неисправностью топливной системы, неправильной установкой момента зажигания и регулировкой газораспределительного механизма. Чтобы не потратить значительное количество времени на напрасный труд, следует убедиться в том, что ЦПГ на самом деле нуждается в замене.
Наиболее правильным способом определения износа цилиндропоршневой группы является измерение компрессии. Для выполнения этой работы достаточно выкрутить из цилиндра свечу зажигания и установить в отверстие трубку манометра. Затем следует прокрутить коленвал и зафиксировать максимальное значение давления. Если этот показатель существенно отличается от номинальных значений, то ЦПГ необходимо заменить.
Заметно увеличился расход моторного масла
Если масло приходится очень часто добавлять в двигатель, а видимых подтеков смазки под автомобилем не наблюдается, то для того чтобы убедить в том, что смазка расходуется по причине сгорания внутри цилиндра следует выкрутить свечу зажигания или форсунку и осмотреть деталь. При наличии значительно нагара на поверхности этих деталей, а также других признаков износа ЦПГ (снижение мощности, черный дым, расход топлива), потребуется разобрать двигатель и заменить изношенные поршни и цилиндры.
Тюнинг ЦПГ или стандарт
Если появляется необходимость в замене ЦПГ, то многие владельцы авто задумывают о том, чтобы вместо стандартных поршней и цилиндров установить детали большего объема. Увеличение литража двигателя повлечет за собой значительный прирост мощности, но у подобного подхода есть и существенные недостатки. Среди основных минусов установки тюнингованной ЦПГ следует отметить:
Экстремальные условия обуславливают материал изготовления поршней
Поршень автомобиля эксплуатируется в условиях большого давления и высоких температур. Чтобы предупредить разрушение этой детали ее изготавливают из прочных, но легких металлических сплав.
Палец, служащий для соединения поршня с шатуном, также делают из стали с последующей цементацией и закалкой.
Замена ЦПГ
Если принято решение о замене цилиндропоршневой группы, то рекомендуется обратиться в специализированную мастерскую для проведения этой работы. При отсутствии опыта не следует осуществлять эту работу самостоятельно, кроме того, для снятия двигателя и его разборки может потребоваться специализированное оборудование и инструменты. При наличии опыта сложного ремонта ДВС, можно предпринять попытку восстановить силовые показатели мотора заменой ЦПГ.
Пошаговая последовательность замены цилиндропоршневой группы:
После замены ЦПГ, двигатель необходимо обкатать. При пробеге до 1000 км запрещено перегружать мотор, в том числе давать слишком большие обороты.
Цилиндропоршневая группа является важнейшей частью двигателя внутреннего сгорания, поэтому для обеспечения её сохранности важно при эксплуатации стараться не перегружать силовой агрегат, вовремя заливать только рекомендованные заводом-изготовителем сорта моторного масла, а также периодически менять топливный и воздушный фильтры.
