Как разжать колодки на дисковом тормозе на машине
Как правильно поменять тормозные колодки дискового тормоза: неочевидные нюансы
Тормозные колодки изнашиваются и периодически их приходится менять. Процедура сама по себе несложная, и часто проще и дешевле сделать это своими силами, чем ехать в автосервис. Однако есть несколько важных нюансов. О них наш сегодняшний разговор.
Как узнать, что колодки пора менять
Основной признак — толщина фрикционной накладки. На некоторых автомобилях есть индикаторы, которые сигнализируют о предельном износе колодок горящей лампочкой на панели приборов или специфическим звуком при торможении.
На практике толщину колодок можно регулярно контролировать во время сезонной смены шин. Если толщина приближается к критической (2мм), планируйте замену на ближайшее время.
Замена тормозных колодок дискового тормоза — пошагово
Процедура замены колодок на конкретном автомобиле детально описана в его руководстве по эксплуатации и ремонту. В тормозах с плавающим суппортом в общих чертах замену колодок выполняют так:
1. Поддомкрачиваем машину, снимем колесо.
2. Жесткой щеткой очищаем суппорт от грязи. Внимание: не повредите пыльники направляющих пальцев!
3. Выкручиваем болты суппорта. На некоторых моделях автомобилей можно вывернуть только один болт — для замены колодок этого достаточно. Снятый суппорт ни в коем случае не оставляем болтаться на тормозном шланге (и не пристраиваем «надежно» на тормозном щите!), лучше подвесить его на проволочном крючке, например к пружине подвески.
4. Вынимаем старые колодки.
5. Очищаем посадочное место металлической щеткой; поршень тормозного цилиндра полностью утапливаем. Если в руководстве по ремонту указано, смазываем направляющие пазы тонким слоем смазки для тормозной системы, например, Textar Ceratec.
6. Устанавливаем новые колодки. Если они предусматривают использование противоскрипных пластин, не забываем их поставить. Важно убедиться, что колодки встали на свое место без перекосов и будут беспрепятственно перемещаться по мере износа. Если колодки «не лезут», подпиливать и подтачивать их нельзя — надо выяснить, что мешает и устранить причину.
7. Возвращаем на место снятые детали в обратной последовательности.
Обязательно оцениваем состояние и исправность работы деталей тормозных механизмов — пыльников направляющих и самих направляющих, рабочих цилиндров, тормозных шлангов и, конечно, дисков.
Тормозные шланги должны быть без повреждений, вздутий и трещин. Поврежденные детали следует незамедлительно поменять. Регламент обслуживания автомобиля часто предусматривает замену тормозных шлангов через каждые 60 тыс. км или раз в пять лет.
Поршень тормозного цилиндра должен без заеданий утапливаться в корпус, а пыльник быть целым. Проверьте, чтобы тормозная жидкость не подтекала. Если пыльник поврежден, почти наверняка в цилиндр попала вода, а на внутренних поверхностях появилась коррозия. Если под пыльником есть тормозная жидкость, значит изношено уплотнение.
Направляющие пальцы суппорта скорее всего придется заменить, если повреждены их защитные резиновые чехлы. Кстати, для смазки направляющих не годятся универсальные пластичные смазки, такие как «литол» и «графитка». Не подойдут даже смазки для тормозов, если они на минеральной основе — они разрушают резину, поэтому следует использовать специализированные синтетические смазки, например, Textar Hydratec или аналоги.
Тормозные диски изнашиваются вместе с колодками, только медленнее. О том, почему опасно ездить с изношенными тормозными дисками мы уже писали. Если коротко, то по мере износа тормозного диска его теплоемкость уменьшается, из-за чего диск и колодки при торможении нагреваются быстрее и до более высокой температуры. Перегретые тормоза — неэффективные тормоза. Предельно допустимая толщина диска указана в руководстве по ремонту, а также ее можно уточнить в онлайн-каталоге Textar. Толщину диска измеряют специальным штангенциркулем.
О чем могут рассказать старые колодки
Визуальный осмотр не дает полной информации о работе и состоянии тормозов. Но снятые колодки все же могут рассказать о многом.
Неравномерный износ поперек плоскости колодок появляется из-за неровных поверхностей тормозных дисков. Также износ тормозного диска вызывает стачивание края колодки в виде ступеньки.
Если фрикционная накладка напоминает клин, скорее всего колодку при торможении перекашивает из-за подклинивающих направляющих.
Если на одном колесе колодки изношены неравномерно — та, что обращена к цилиндру стерта заметно сильнее — это тоже признак того, что направляющие потеряли подвижность. Другая причина такого износа — наоборот, подклинивающий поршень тормозного цилиндра, который не позволяет колодкам полностью растормаживаться.
Если фрикционная накладка отслоилась, это может, конечно, говорить о плохом качестве самих колодок, но чаще вызвано перегревом из-за плохой подвижности колодок или деталей суппорта. Поищите признаки перегрева — не вспучилась ли краска или противошумное покрытие на колодках, не изменился ли цвет накладки или тормозного диска.
Проверьте и приработайте тормоза после замены колодок
После установки новых колодок надо проверить тормоза, и притереть колодки. Это важно, так как напрямую влияет на срок их службы, эффективность торможения и вероятность появления скрипов.
О том, как прикатывать колодки мы уже подробно писали. Напомним главное: первые 300 км поверхность колодок интенсивно прирабатывается к диску. Если тормозные диски не новые и их поверхность не слишком ровная, притирка происходит дольше — до 1000 км.
В это время фрикционная поверхность еще не полностью прилегает к диску, поэтому при интенсивном торможении может возникать локальный перегрев материала, из-за которого его свойства могут измениться. Если вы любите активную езду, на время притирки колодок измените стиль своего вождения на аккуратный и размеренный.
Впадать в крайность и чрезмерно беречь колодки тоже не стоит: рабочая поверхность отполируется и колодки заскрипят. Для притирки колодок лучше подходит езда по городу: невысокая скорость, частые и не слишком интенсивные торможения.
Ошибки и «правила хорошего тона» при замене колодок
1. Нарушение техники безопасности грозит серьезными травмами, повреждениями машины и внеплановым ремонтом.
2. Если новые колодки ставили с усилием, они будут плохо растормаживаться, перегреваться, быстро и неравномерно изнашиваться, возможно отслоение фрикциона. Ни в коем случае не подтачивайте металлическое основание колодки.
3. Если не проконтролировать состояние направляющих пальцев и не убедиться в их подвижности, последствия могут быть такими же: неравномерный износ колодок, шум во время торможения, увод автомобиля в сторону.
4. Если пренебречь требования технологии при ремонте, и позволить суппорту повиснуть на тормозном шланге, последний может получить скрытые повреждения и при экстренном торможении лопнуть.
5. Неравномерный износ колодок означает, что с тормозным механизмом не все в порядке. Если вовремя не проверить состояние пыльника, цилиндра и поршня и не заменить поврежденные детали, совсем скоро еще один ремонт неизбежен. Если поршень утапливается в цилиндр с трудом или, наоборот, слишком легко — это может быть признаком неисправности. Цилиндр с потерявшим подвижность поршнем быстро съест новые колодки. Повышенный расход бензина и увод машины в сторону прилагаются.
6. В идеале колодки меняют вместе с аксессуарами — противоскрипными пластинами, прижимающими и отводящими пружинами, со временем они теряют упругость.
7. Новые колодки обязательно надо приработать — так они прослужат дольше.
Как разжать заклинившие тормозные колодки — простой способ от опытного механика
В жизни каждого автомобилиста происходит немало неприятных моментов, какими бы аккуратными и бережливыми по отношению к собственному транспортному средству они ни были. Одной из таких неприятностей может стать внезапно заклинивший тормоз, делающий невозможным дальнейшее передвижение автомобиля.
Какое колесо клинит?
Если вдруг машина перестает нормально ехать, клюет носом, издавая характерные скрежещущие звуки и создавая впечатление, будто на каждом колесе повисло по пудовой гире, то можно смело констатировать факт заклинивания какого-то элемента тормозной системы одного из четырех или сразу нескольких колес. Обычно в этот перечень попадает трос ручника, суппорты, колодки или сам тормозной цилиндр.
Как бы там ни было, но дальнейшее движение на таком автомобиле категорически противопоказано, ведь даже если водителю удастся разогнать машину, спровоцировав размыкание заклинившего элемента, за это время он рискует привести в полную непригодность другие комплектующие, что непременно выльется в скорейший выход из строя всей системы. Не допустить таких последствий поможет мгновенная остановка и оперативная диагностика неисправности.
Для этого рекомендуется:
Горячий диск указывает на то, что заклинивает именно это колесо, после чего будет гораздо проще выявить и устранить неисправность.
Причины и решение проблемы
Довольно часто причиной возникшего в пути клина становится поломка стояночного тормоза, которая происходит из-за ослабевания пружины или образования коррозийных изменений на возвратных скобах и других элементах этого рабочего органа.
Исправить ситуацию поможет их замена, но в качестве временных мер специалисты рекомендуют вернуть в исходное положение скобы, используя для этих целей обычный молоток.
Тормозной диск вновь начал крутиться, пусть и с незначительным натягом? Тогда можно ехать, не забывая о том, что использовать ручник можно будет только после его полноценного ремонта.
Не исключено, что причиной всему стал клин суппортов, спровоцированный попаданием ржавчины или других мелких элементов во внутреннюю часть поршневого механизма, что сильно затрудняет его движение, а то и вовсе делает его невозможным.
Временное решение этой проблемы требует большего опыта и усилий, предполагая простукивание по суппортам через какую-нибудь деревянную прокладку или создание небольшой щели между диском и колодками. Вероятность того, что подобные полумеры дадут результат, обычно не превышает 50%, но даже в этом случае они не исключают комплексного ремонта.
Для того чтобы разжать заклинившие элементы, рекомендуется использовать специальные приспособления, напоминающие по принципу своего действия крепления старых механических мясорубок, или же пустить в ход домкрат ромбической конструкции. В случае отсутствия последнего некоторые народные умельцы находят альтернативу даже в ручном пистолетном механизме для строительного клея, правда, тогда придется хорошенько попотеть, хотя результат будет практически такой же, как при использовании домкрата.
Еще хуже, если в пути клинит колодки, и полбеды, когда виной всему их смещение, устраняющееся даже вручную. Если же элемент выходит из строя ввиду механического разрушения или истончения фрикционного материала, то водителю не остается ничего, кроме как заменить колодки на месте, если, конечно, у него окажется в наличии аналогичный комплект, что само по себе маловероятно. Можно демонтировать их, что позволит потихоньку доехать до ближайшей СТО.
Важно помнить, что уход за тормозной системой, предполагающий своевременную замену ее элементов и технических жидкостей, в значительной мере продлит срок ее эксплуатации. Кроме того, стоит избегать перегрузок легкового автомобиля, не перевозя на нем всевозможные тяжести, поскольку это также негативно сказывается на состоянии тормозов.
Передние тормозные колодки меняем сами быстро и правильно. Пошаговая иллюстрированная инструкция
Поменять самостоятельно передние тормозные колодки может любой автовладелец в гараже или в полевых условиях. Эта пошаговая инструкция поможет поменять тормозные накладки правильно и без ошибок. Даже тот, кто впервые решил своими руками махнуть колодки, будет удивлён, насколько это простая и быстрая процедура.
Если обслуживаешь машину самостоятельно, то в результате получаешь удовлетворение, и конечно экономию денег.
Как часто нужно проверять толщину тормозных колодок и уровень тормозной жидкости? Ответ очевиден — регулярно. Если накладки стёрлись тоньше двух мм, то ни в коем случае не откладывайте замену — это чревато заклиниванием суппорта и дорогим ремонтом.
Имейте ввиду — быстрее изнашиваются передние колодки. На дисковых тормозах проверить толщину тормозной накладки очень просто визуально, поэтому не забывайте делать это чаще.
Какие инструменты нужны для замены тормозных колодок своими руками.
Как видите, набор инструментов понадобится минимальный.
Внимание! Прежде чем приступить к замене тормозных колодок — убедитесь, что новые колодки подходят вашему автомобилю, другими словами, проверьте, что купили правильные колодки.
Шаг 1. Открываем доступ к тормозному механизму.
Автомобиль установить на твердой ровной поверхности, под колёса установить упоры, чтобы он случайно не покатился. Это могут быть как специальные «башмаки», так и обычные кирпичи или бруски.
Прежде чем поднимать автомобиль домкратом, срываем колёсные болты. Затем поднимаем необходимую сторону домкратом, полностью выкручиваем болты и снимаем колесо. Теперь доступ к суппорту открыт.
Замена передних тормозных колодок своими руками
Шаг 2. Снимаем старые колодки.
Суппорт надевается на тормозной диск как зажим, и его задача — сжимать колодками тормозной диск с помощью гидравлического давления. Таким образом и происходит торможение.
Суппорты обычно бывают цельной или двухкомпонентной конструкции, крепятся двумя или четырьмя болтами с внутренней стороны колеса к скобам суппорта.
Побрызгайте на болты суппорта WD-40, чтобы облегчить их откручивание. дайте смазке поработать минут 5-10, затем можно открутить направляющие суппорта.
Если имеются фиксирующие скобы, то нужно извлечь их с помощью маленькой отвёртки. На многих автомобилях есть датчики износа колодок, поэтому аккуратно отсоединяем разъёмы.
Проверьте давление суппорта. Берём большую отвёртку и отжимаем немного колодки, задавливая цилиндр. Таким образом старые колодки будет легко извлекать.
Суппорт автомобиля в состоянии покоя должен немного двигаться вперед-назад. Если нет, суппорт находится под давлением, и при снятии болтов он может отлететь. Проверьте, есть ли какие-либо прокладки или рабочие шайбы, установленные между крепежными болтами суппорта и монтажной поверхностью. Если есть, то снимите и осмотрите их, при необходимости замените на новые.
направляющие болты тормозного суппорта
Во многих японских автомобилях используется скользящий суппорт из двух частей, для которого требуется снять только две направляющих головками 12-14 мм. Вам не нужно будет снимать весь суппорт.
Замена передних тормозных колодок своими руками
Теперь суппорт снимаем или отводим в сторону, если откручивали направляющие только с одной стороны.
Осторожно подвесьте суппорт на проволоку или верёвку к колесу или пружине стойки амортизатора.
Замена передних тормозных колодок своими руками
Внимание! Суппорт все еще будет подсоединен к тормозной магистрали, поэтому закрепите его так чтобы он не пережимал и не оттягивал тормозной шланг.
Вытаскиваем тормозные колодки из скоб. Посадочные места колодок зачищаем металлической щеткой или отвёрткой.
Замена передних тормозных колодок своими руками
Обязательно проверяем направляющие болты — пыльники должны быть целыми, а сами направляющие легко и плавно ходить в пазах.
Внимание! При каждой замене тормозных накладок, направляющие суппорта необходимо очистить и смазать. Эта процедура не отнимет много времени, но продлит службу и повысит надёжность работы тормозов.
Для смазывания направляющих используйте специальную высокотемпературную смазку. Литол, по старинке, применять не нужно. У некоторых производителей колодок можно встретить такую смазку в комплекте с новыми колодками.
Шаг 3. Установка новых тормозных колодок.
Все подготовительные операции выполнены — приступаем к сборке.
Первым делом необходимо вдавить тормозной цилиндр полностью. Сжать цилиндр суппорта нужно инструментом для вдавливания поршня тормозного суппорта. Меняя тормозные колодки своими руками, а если ещё в полевых условиях, для сжатия поршня суппорта можно использовать баллонный ключ, струбцину. Можно также сделать специнструмент своими руками используйте для этого большой болт и старую колодку. Вариантов масса, главное — примите во внимание принцип действия оригинального инструмента и используйте смекалку.
Внимание! Некоторые аналоги колодок могут незначительно отличаться по форме. Например, ушки колодок могут оказаться длиннее, чем посадочные места в тормозных скобах, и деталь не встаёт в пазы. В этом случае не стоит паниковать, а проверьте: соответствует ли форма и конструкция колодки по остальным параметрам.
Да, соответствует — стачиваем лишние выступы до размера старой колодки.
Нет, не соответствует — есть значительные отличия — необходимо подобрать другие колодки. Не пытайтесь из неправильных колодок сделать правильные, из-за этого тормоза могут заклинить или плохо работать.
Вставляем новые колодки и надеваем суппорт. Резьбу для профилактики от коррозии обрабатываем медной смазкой.
Change The Brake Pads in Your Car Step 9 Version 6.360p
Собираем суппорт, как разбирали, надеваем колесо.
Важно! Прежде чем отправляться в поездку — после замены колодок нужно проверить тормоза. Нажмите педаль до упора. Троньтесь и затормозите. И так повторите пару-тройку раз. Всё в порядке? Повторите торможение на скорости побольше. Убедитесь что нет скрежета, и другого дискомфорта.
Замена и регулировка колодок ручного/стояночного тормоза.
По заголовку ясно, о чём пойдёт речь. Но начну с того, что, собственно, меня подтолкнуло на эти действия…
Стал замечать, при остановке на неровности, ставлю на ручник, отпускаю тормоз и машина, слегка, сдвигается по наклонной. Ну примерно на 2 см. В салоне очень хорошо чувствуется. Такое ощущение, что в барабанах, где находятся колодки ручника, имеется люфт, как-будто колодки в посадочных местах люфтят, потому как сам ручник держал хорошо. Заехав на подъёмник, вздёрнул ручник, левое колесо стоит колом, правое слегка двигается, со скрипом. Вердикт мастеров — замена колодок ручника. Не буду тянуть яйца за кота, кстати, всех с пасхой! (пост был начат 12.04.2015) Вердикт мастеров не верен. Ну а теперь по порядку…
Требуемые инструменты.
Головка на 14 под большой вороток, плоскогубцы с узкими «губами» — обязательно.
Плоская отвёртка, два 8-ми мм болта и ключ под них — возможно.
Демонтаж. Совет, качественно сфотографируйте расположение всех пружин и частей, чтобы при сборке было от чего отталкиваться.
1. Самое важное — снимаем машину с ручника, передние колёса фиксируем, чтобы машина никуда не поехала.
2. Поднимаем машину, снимаем колесо, ставим машину на пенёк — ну так спокойнее.
3. Снимаем тормозной суппорт и диск.
Тут как раз потребуется головка на 14, т.к. ключ в то место не подлазит, из-за защиты.
Сняли суппорт, убрали, чтобы не мешался.
При снятии диска со ступицы могут возникнуть проблемы:
1. из-за прикипания диска к ступице — тут и пойдут в ход два 8-ми мм болта;
2. из-за разведённых колодок.
Во втором случае требуется: из мануала — ПРИМЕЧАНИЕ:
Если демонтаж дискового ротора вызывает сложности, попробуйте следующие способы по порядку.

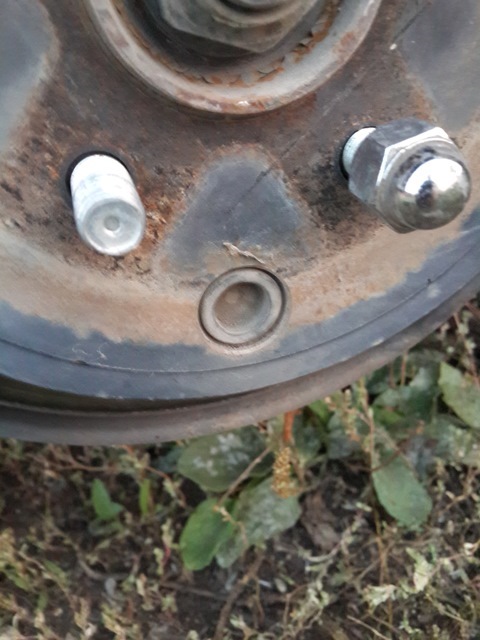

(1) С помощью отвертки с плоским наконечником поверните регулировочный винт так, чтобы тормозная колодка отошла на достаточное расстояние от дискового ротора.
НО! каааак? Если отверстие находится с наружней стороны на диске, возможно и проще произвести эти манипуляции, но я пробовал крутить этот винт даже при снятом диске, даже так я не смог этого сделать, отвёртка соскальзывала с пазов, но винт не проворачивался.
Каждый поворот винта фиксируется регулировочной пружиной.
Как разжать тормоз (Дисковый) Не могу всунуть колодки.
#1
Strikernia
StrikerniaДругие ответы в этой теме
#2 TOTO
В четверг на набережке можно будет поконкретней. Писатель из меня тот еще.
#3 Kind Admin
#4 Администратор
снять крышку с машинки, пустить пузырек воздуха под резинку и пытаться руками или с помощью железа (засовывая ту же отвертку между СТАРЫХ колодок) разжать цилиндр.
сегодня менял задний каток, занимались с дядькой Балу тем же
#5 Balu®
2 Strikernia: Все же, думаю, что подклинивает поршенек. Рекомендую снять весь суппорт, разобрать, промыть, смазать направляющие. ну так шоб два раза туды не лазить.
#6 Balu®
#7 Strikernia
#8 Vlad
#9 Kind Admin
#10 Strikernia
#11 Kind Admin
#12 Д. Засядько
Люди! На сколько мм должны отводиться колодки переднего дискового тормоза Honda Dio AF28 ZX при растормаживании?
Вчера поменял передние аморты (подлые китайцы приварили проушину для тормозного суппорта не на том месте, отверстия не совпали, так я их рассверлил, чтобы суппорт можно было прикрутить. Уроды криворукие. Поубивал бы ).
И ещё поясните пожалуйста, назначение «установочной пластины». Она тонкая и лепится на одну из колодок (которая со стороны цилиндра). А ещё там есть загадочная пружинка, которая в книжке описана как «разжимающая», а на самом делеприжимает колодки к стержням (может, это чтобы они не болтались?)
#13 Kind Admin
#14 ОлегТ
Д. Засядько (23.9.2006, 9:56) писал:
100%
Отсюда всем владельцам DIO с дисковым передним тормозом ВНИМАНИЕ!
Если купил китайские амортизаторы:
1. Перебери и смаж все внутри
2. Поставь пыльники с рулевой от Таврии
3. Будь готов поработать с дрелью при установке тормозного суппорта
Д. Засядько (23.9.2006, 9:56) писал:
#15 Д. Засядько
#16 Д. Засядько
Сегодня читал книги, вертел в руках суппорт. Много думал.
#17 Toporkoff
Д. Засядько (24.9.2006, 23:13) писал:
Сегодня читал книги, вертел в руках суппорт. Много думал.
#18 Д. Засядько
#19 Strikernia
#20 Д. Засядько
Всё ясно. Буду либо ждать, когда всё притрётся, либо покупать новый тормозной диск и нормальные колодки.
Колодки ФЕРОДО нашёл за 80 грн. на рынке Барабашова. Дороговато. А вот диск ещё не присмотрел. Что посоветуете: искать б/у японский или брать новый тайваньский/китайский? И почём тормозные диски в Киеве?
#21 Strikernia
#22 Д. Засядько
Итоги подведём:
1. Тормозной механизм у нас типа «с плавающей скобой». К левому переднему амортизатору на двух болтах лепится стальная пластина. На пластине перпендикулярно два штыря. По ним на резинках алево-вправо может медленно и самостоятельно ползать суппорт. Так он самоустанавливается, чтобы обе колодки отходили от диска на одинаковое расстояние.
3. Гидравлический дисковый тормоз сам регулирует нужный зазор между колодками. Когда колодки разжаты, диск вставлен, делаем 3 или больше качка рычагом. Поршенёк прижмёт колодки к диску. Отводятся колодки от диска меленькой уплотнительной резиночкой.
При сжимании колодок поршенёк, выдвигаясь, деформирует резиновое уплотнительное колечко, потом по нему скользит. Когда рычаг тормоза отпущен, резиновое кольцо распрямляется, отодвигая поршень на доли миллиметра, освобождая колодки. Таким образом, неважно, насколько вылезхет поршень, сжимая колодки. Кольцо всегда вернёт его на доли миллиметра. И зазор между колодками и диском всегда будет одинаковым.
5. Не забываем менять тормозуху и прокачивать тормоза как в машинах.
6. Нигде не должно быть течи.
7. Нигде не должно быть грязи.
8. Продавец на Барабашова таки жадный. За колодки Феродо просит 80 грн.
