Как самому сделать компрессор для покраски авто

Миниатюрный компрессор для покраски на 12В

Материалы и инструменты, которые использовал автор:

Список материалов:
— кусок сантехнической трубы, уголка или другой детали (для ножек);
— автомобильный электронасос 12В (35 л/мин, 140 PSI);
— огнетушитель;
— манометр;
— клапан сбора лишнего давления;
— пневматический выключатель (для управления компрессором);
— шланги, краскопульт и пр.;
— переходник на 5 выходов (можно изготовить на токарном станке);
— кран;
— фум-лента, прокладки;
— проволока;
— двусторонняя клейкая лента.

Список инструментов:
— ножницы;
— ножовка по металлу;
— отвертка;
— гаечные ключи.

Процесс изготовления компрессора:

Шаг первый. Ресивер
Первым делом подготовим ресивер, в качестве которого будет выступать корпус от огнетушителя. Откручиваем кран и высыпаем содержимое, после этого корпус нужно тщательно вымыть. Если вы не хотите ждать, корпус можно быстро просушить бытовым феном (но чтобы не видела жена!).

Само собой, все детали нужно завернуть, используя фум-ленту, а также прокладки. Устанавливаем манометр для наблюдения за давлением. Также нам понадобится клапан, который будет сбрасывать лишнее давление в случае аварии и не даст поломаться компрессору или другим узлам.

Также тут есть пневматический выключатель, который будет отключать компрессор, а затем включать, поддерживая необходимое давление в ресивере. Этот выключатель настраивается ключиком на нужное давление. Также сбоку заворачиваем фитинг для подключения входящего шланга от компрессора. Ну а по центру у нас будет кран для подключения шланга. Все составляющие хорошо затягиваем гаечным ключом.

Шаг третий. Шланги
Используя шланг высокого давления и необходимые переходники, подключаем шланг от компрессора к ресиверу. Также устанавливаем переходник на кран для подключения шланга, из которого будет выходить воздух, тут будет установлен краскопульт или другой инструмент.

Компрессор автор крепит на ресивере, используя двустороннюю клейкую ленту, а для дополнительной фиксации компрессор прикручиваем проволокой, так как он может не слабо вибрировать.

Шаг четвертый. Ножки
Сделаем ножки для компрессора, автор их изготавливает из сантехнической трубы. Каждая ножка состоит из целого разрезанного круга, а также прикрученного к нему полукруга. Ножки дополнительно приклеиваем двусторонней клейкой лентой. Получается все просто и надежно.

Шаг пятый. Испытания
Включаем компрессор, если все собрано правильно, устройство само отключится, когда в ресивере будет достигнуто необходимое давление, а потом включится, при его падении. Автор легко накачивает компрессором колесо велосипеда за пару секунд. Также он демонстрирует «напор» воздуха, сдувая с пола мусор.

Компрессор готов, как вы видите, собирается он очень просто, сложнее подобрать все необходимые детали. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Источник

Компрессор для покраски своими руками.

Есть в исходных: два газовых балона на 50 литров, «голова» от ЗИЛовского компрессора. Требуется совет как сделать компрессор пригодный для покраски автомобиля в гараже.

Так это компрессор в сборе )))) его ещё доработать нужно чтобы коленвал смазывался, так как на авто там подавалось масло под давлением, а у тебя как будет?

если-бы я знал все ответы, не задавал-бы я вопросы! может так

Так это компрессор в сборе )))) его ещё доработать нужно чтобы коленвал смазывался, так как на авто там подавалось масло под давлением, а у тебя как будет?

Вот такая штуковина от ЗИЛа

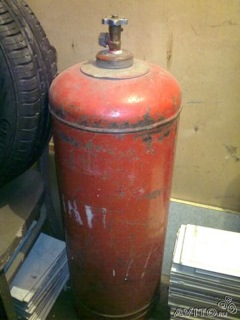

и вот такие баллоны, вот и всё что есть для создания компрессора

Вам что только покрасить одно авто?

Нет, у меня еще под восстановление с последующей полной покраской Фиат Дукато (тент) 92гв и отцовская Мазда 626 99гв. Надеюсь они оценят мои старания.

Тогд не стоит колхозитьюКупи нормальный Комп и Пулик-а вдруг свое дело откроешь если понравиться!

ну «Пулик-а» у меня в хозяйстве целых три, и они достойного качества. а про колхоз — это дело спорное, если всё сложиться то на выходе появиться «Комп» с водяным охлаждением и принудительно-циркуляционной смазкой коленвала. много где у китайцев это встречал?

и такого плана Фиат (на фото не он)

на днях еще прикупил, осталось выточить переходы и соединить все в одно целое

ну и собственно манометры, быстро съёмы, эл. провода

Может быть мой ответ и не примется, но раньше, когда китая не было и все было сложнее, из Зиловских, компрессора делали на ура, знаю деда, у которого в гараже до сих пор такой, да ещё и на бензиновом двигателе)) Полностью автономный. Так вот, делали просто поддон, с маслянной ванной, что бы коленвал, в ней купался, а за счет вращения, ио и стенки цилиндров смазывает.

Вот выдалась свободное время и вот первая примерка будущего компрессора

ну вот так это смотрится уже сегодня

компрессорная «голова» от ЗИЛа, мотор 2 КВта, помпа охлаждения от какой-то иномарки, радиатор охлаждения (ранее это был кондиционер) тоже от чего не знаю, даливочно\расширительные бочки от ВАЗ.

ну вот примерно так выглядит верхняя часть будущего компрессора с водяным охлаждением. теперь сварочные работы над самим ресивером, будет он переменного объёма 50+50 л. т.е когда надо колесо накачать мне хватит 50 л, а когда подкрасить то открываем перепускной кран и вот тебе 100 литров

вот такой получился ресивер, только ручку ещё добавить надо.

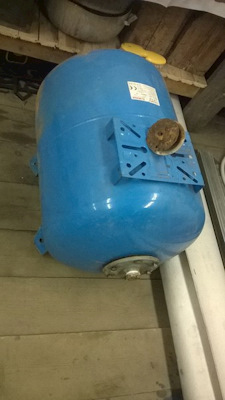

Извиняюсь конечно, но можно ли использовать не пропановский баллон, а баллон от системы водоснабжения? Вот такой?

наверное, но посмотри его технические характеристики, газовый болон выдерживает до 25 давления а этот? ну и литраж какой? и если не путаю в этом стоит мембрана внутри? ее надо вынуть от туда!

мембрану выкинул уже, максимальное допустимое давление 10 бар, максимальное давление для разрушения 15 бар, минимальное давление 2 бара, объем 100 литров

пойдет же если давление выставлять мин 4 мах 8

очень даже пойдёт, почему нет?! удачи в постройке! у меня сейчас затуп — не запускается мотор, где-то нахимичил в проводке

Источник

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Как сделать компрессор из холодильника для покраски

Купить или не купить? Вот в чём вопрос. Но у имеющих старый неисправный холодильник с рабочим компрессором этот вопрос отпадает – конечно же сделать компрессор для покраски используя имеющиеся материалы самому!

Собственноручная сборка компрессора не настолько сложная, как кажется на первый взгляд, особенно если знать принцип его действия. Для сборки компрессора понадобится двигатель гонящий воздух в емкость, где этот же воздух будет находиться под давлением. Механизм устроен так, что излишки воздуха, из-за которых давление в емкости может превышать необходимое, выходят через специальный спускной клапан. Это нужно для того, чтобы в процессе покраски автомобиля ( или чего там ещё нужно) краска ложилась равномерно на всю поверхность, а такого эффекта можно добиться лишь когда в распылителе постоянное давление.

Компрессор может быть использован в самых различных областях — для подкачки шин, аэрографии, покраски запчастей и так далее. Обладая необходимыми инструментами и определенными знаниями, вполне можно самостоятельно изготовить данный агрегат на основе обычного холодильника. Самодельный компрессор дает порядка 7 атмосфер, что достаточно для рядовой гаражной мастерской. Компрессор из холодильниковского получится довольно тихий и, что самое главное, дешевый по себестоимости.

Что лучше — самодельный или покупной?

Всего можно выделить несколько основных отличий между ними:

Как показывает практика, самодельный компрессор для покраски автомобиля ломается гораздо реже, чем его заграничные и отечественные заводские аналоги. В интернете можно найти много инструкций по сооружению компрессоров своими руками. Так что обсудим несколько вариантов, которые могут помочь в этом деле.

Схемы изготовления самодельного компрессора

Вот несколько вариантов схем сборки устройства – выбирайте какой лучше подходит для ваших целей:

Детали для сборки компрессора

В своих вариантах проверил несколько разных контрольных клапанов. После нескольких попыток заказал обратный клапан RUCK14IAMSV, он не жужжит и может прекрасно подойти на строительство компрессора от холодильных установок. Также надо купить предохранительный клапан (MINI SVM14-12). Бак берите от порошкового огнетушителя 16 кг. Давление в баке составляет 9,5 бар, срок хранения – 2 месяца.

Важно: обратите внимание, какое именно масло заливать — синтетика очень плохо сочетается с обычным, поэтому не нужно лить все, что попало.

В связи с внезапным выходом из строя холодильника, стал владельцем эффективного агрегата на 110 Вт. Конечно его можно преобразовать в компрессор. Имеется автомобильная аэрография, которую ранее использовали с 12-ватным компрессором, а также с компрессором большой мощности. Эти устройства являются шумными и недолговечными. Так что пришлось делать самодельный.

Инструкция по сборке компрессора

Важно выполнить правильный демонтаж компрессора, чтобы не повредить его. Сначала используя кусачки перекусите трубки, выходящие из двигателя, ведущие к радиаторной решетке. Далее перекусываются провода от реле, но их длина должна остаться примерно 20 см. Перед тем как открутить компрессор, необходимо сделать пометку на крышке реле.

После того как контур нагнетателя компрессора от холодильника будет разорван, на веретенку окажет воздействие атмосфера, что приведет к потере ее свойств. Если в нагнетателе не заменить заводское масло, его поршни быстро износятся, вследствие чего двигатель выйдет из строя. Поэтому рекомендуется первым делом заменить на моторное полусинтетическое. как из авто.

Помимо выходной и входной трубки, компрессор из обычного холодильника оснащен третьей трубкой с запаянным концом. Чтобы в будущем использовать его для покраски авто, необходимо устранить закупоренную часть. Для этого, используя ножовку по металлу, следует по кругу трубки сделать аккуратный надрез, но до конца не пропиливая, после чего отломать надпиленный кусочек. Важно, чтобы металлическая стружка не попала внутрь.

Оставшийся патрубок надо развальцевать и слить старое масло, затем залить в него полусинтетику в том же количестве. После чего патрубок закупоривают при помощи винта обмотанного фум-лентой.

Корпус огнетушителя отличной пойдёт для ресивера. Важно чтобы он был литой, бесшовный и обладал объемом от 10 литров. Прежде чем использовать его, требуется осмотреть огнетушитель изнутри на предмет коррозии. Для осмотра используется фонарик. Если коррозия все же присутствует, от нее необходимо избавиться при помощи специальной жидкости.

Этапы сборочных работ

Сделать компрессор из холодильника – значит выполнить простую последовательность шагов:

Второй вариант пошаговой инструкции:

Монтаж деталей устройства

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.

На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.

Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.

С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.

Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй с нагнетателем.

Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.

Испытание и настройка компрессора

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

Убедившись в том, что сжатый воздух не выходит из системы, стравливаем его из камеры ресивера. Как только давление в баллоне упадет ниже выставленной отметки, реле должно сработать и запустить компрессор. Если все функционирует исправно, можно попробовать окрасить какую-нибудь ненужную деталь. Предварительные работы по подготовке поверхности к нанесению эмали тут не требуются – нам важно выработать навыки и определить, какое давление потребуется на покраску изделия. Экспериментальным путем определяем величину в атмосферах, при которой избыточного давления хватает на окрас всей детали равномерным слоем при минимальном количестве срабатывания нагнетателя.

Регулировка и испытание

Главная проверка самодельного компрессора – определение возможности эффективного регулирования давления, которое создаётся в собранной системе. Проще всего это сделать при пробной покраске какой-либо поверхности. При этом последовательно производят следующее:

Видео инструкция по компрессору

Выводы и рекомендации по обслуживанию

Работа собранного агрегата будет длительной и надёжной, если периодически проводить ему регламентное обслуживание. Оно сводится к замене входных фильтров, периодической продувке всех воздухопроводов, а также заменой масла в компрессоре.

Нагружать компрессор более чем на 75% от мощности нежелательно. Но достаточно сложно понять, где находится черта, за которую нельзя заступать, спрогнозировать какое давление будет показывать компрессор. Это зависит от того, когда был выпущен холодильник, какой он марки. На старых моделях этот показатель будет лучше. Тогда для комфортной качественной работы понадобится только замена расходных фильтров.
