Как сделать амбиентную подсветку в авто
Амбиентная подсветка салона, или как превратить приору в мерседес
Собственно покатавшись на представителях е и s класса, в глаза попала подсветка салона, создающая некий уют, спокойствие, после небольшого штудирования интернета, узнал как устроено (так же поковырял сами мерсы), как называется, решено было делать такую же.
Принцип работы прост — световод с пузырьками воздуха внутри, именно благодаря им и идет равномерное рассеивание от одного светодиода. В е выглядит это дело так
Понятно дело, что в домашних условиях, сделать такое не вышло.сначала было все вообще плохо, сначала в ход шли диодные ленты
но в общем, свет был, но был точками, как от фонариков…не айс, пришлось искать световоды, и проводить эксперименты с ними…

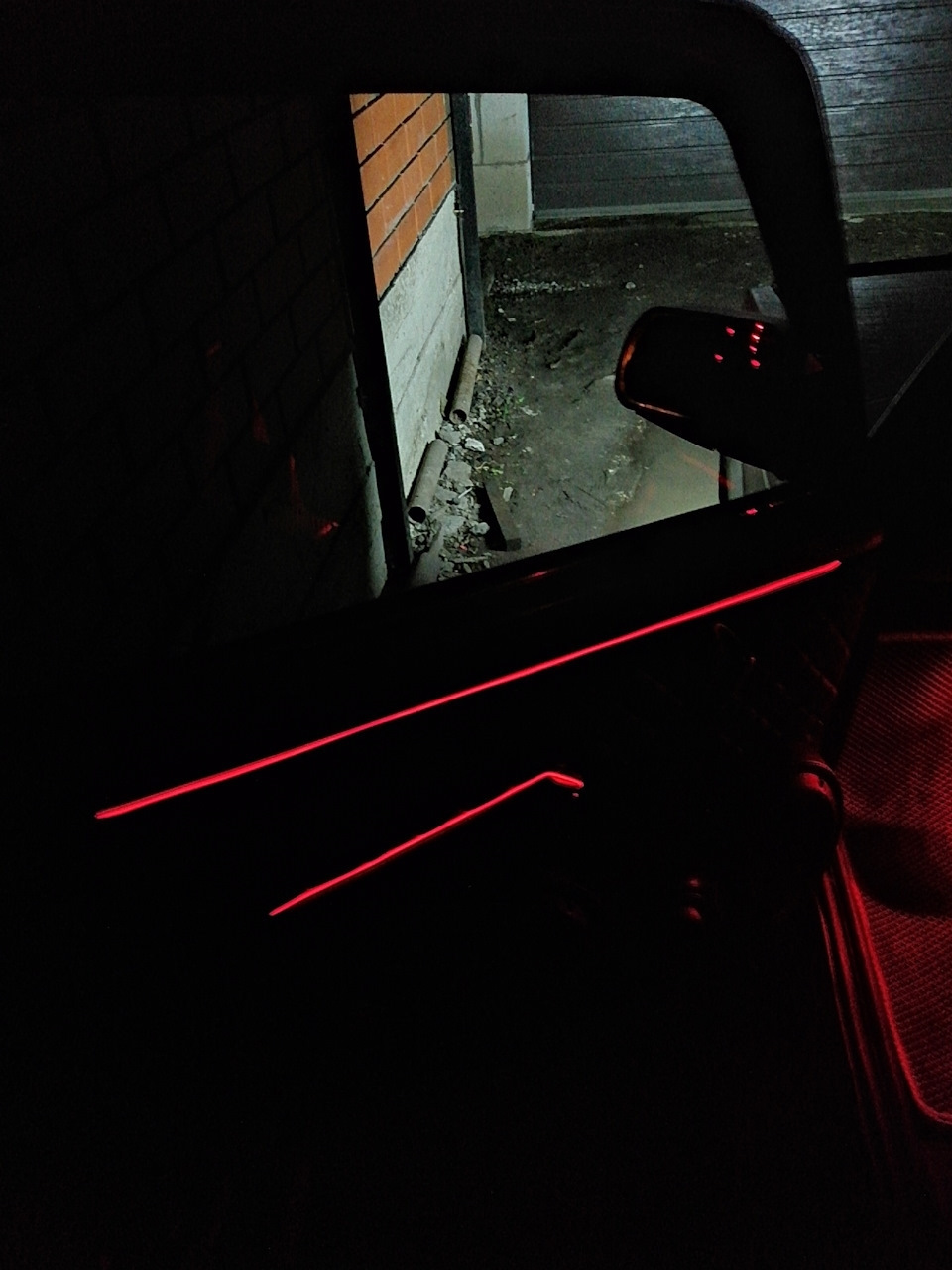

.и результат дал свои плоды
дальше пошел в ход паяльник, схема довольно простая — полу тусклый режим горения от габарита, и яркий от освещения салона или открытых дверей, плавное разжигание до тусклого, резкое включение яркого, затухание до тусклого (если зажигание, габарит), или затухание до нуля, так же и режим габаритов, габарит, зажигание выкл — подсветка плавно затухает
Ambient light 64 цвета часть 1 ( Основная подсветка салона)
Ambient light все по штатному.
Приветствую друзья, хочу поделиться опытом установки подсветки ambient light 64 цвета, может кому будет полезным данный пост.
На нашем рынке на дорестах очень мало машин с подсветкой, да и там штатно всего 3 цвета.
Загоревшись этой идеей я начал узнавать сколько это дело стоит, позвонил в MBcomand, там мне озвучили за 64 цвета 175000₽( подсветка дверей и консоли).
Начал искать посты на эту тему, их оказалось очень мало и особо не информативные. Решил исправить😀
Нашёл я комплект подсветки на AliExpress, продавец оказался очень дружелюбный и помогал мне на каждом этапе установки, сделал ещё приятную скидку в 30$.
Что приобрёл я у этого продавца👇🏻
В комплекте ещё идёт OBD штука с программированием компа, так как это модель подсветки работает через штатный монитор.
( если кому понадобится он у меня остался и с радостью поделюсь им для программирования машины)
Далее отвечу на вопрос сколько все это стоит. Вышло на самом деле для такого тюнинга не дорого, при условии если вы будете устанавливать сами! 44905 рублей с учетом скидки продавца!
Ну что погнали устанавливать, снимаем 4 двери и желательно несём домой так будет удобнее. ( двери прикручены на 2 саморезах, откручивал Торрексом T30
На дверях нужно заменить планки и для этого надо снять декоративную накладку.
Держиться она на железных клипсах, которые нужно вытолкнул с помощью двух отверток.
Далее мы откусываем крепления старой планки и на ее место ставим новую с подсветкой.
Для того чтоб она крепко держалась, надо воспользоваться паяльником или пистолетным клеем. Ту же самую процедуру проделаем с остальными дверными картами.
Проводка подключается элементарно фишка к фишке!
Двери готовы, приступаем к центральной консоле. Нужно снять серую планку, будьте аккуратны, там нудно отогнуть защелки.
Держится она на двух саморезах T20
Далее вставляем планки в пазы, все крепиться штатно. Будьте аккуратны они очень хрупкие и можно отломать! Втыкаем провода с лампами и готово.
2 вариант который он предложил это обрезать металические штекера и подсоединить провода напрямую, ну вообщем просто соединить.
Далее все штекера мы соединяем друг с другом, там невозможно ошибиться, все подключается фишка к фишки! И начинаем программировать с помощь OBD!
Если вы будете покупать комплект с OBD, то продавец поможет с установкой, если нет то обращайтесь я скину информацию с программированием.
Но к сожалению мне это не помогло, и этот обд я купил зря. Не смогли мы с китайцем подключить, так как в машине у меня совсем не было этой опции, как то так. Помогли мне с программированием в MBcomand за 5000₽ и 15 минут времени.
На всякий случай прикладываю ссылку на какого то американского блогера, который все подробно показывает как что делать. Правда у него немного другой комплект подсветки и управляется через руль, но на это не обращаем внимания.
С подсветкой гораздо уютнее и футуристично😀
Надеюсь был полезен, если остались какие то вопросы, спрашиваем! Кто будет устанавливать и возникнуть проблемы, я смогу вам помочь 😀
Ну и на последние фотки готового варианта.
Переделал амбиентную подсветку
Со временем появились некие проблемы с ней.🙁
Лента постоянно вылазила из швов, приходилось постоянно ее подпихивать обратно, из за этого ровные линии превращались в волны, НЕ КРАСИВО🙄
Второрая проблема, при разборе дверей постоянно приходилось вставлять и выстовлять её занов, НЕ УДОБНО🙄
Из за этого хрупкий контакт места спайки провода и подсветки
постоянно переламывается, приходилось перепаивать снова и даже как то раз из за замыкания в этом месте, расплавился и задымелся блок розжига, ОПАСНО🙄
В связи со всем этим, я решил переделать подсветку, и сделать её более БЕЗОПАСНЕЕ, ПРАКТИЧНЕЕ И КРЕПКОЙ.

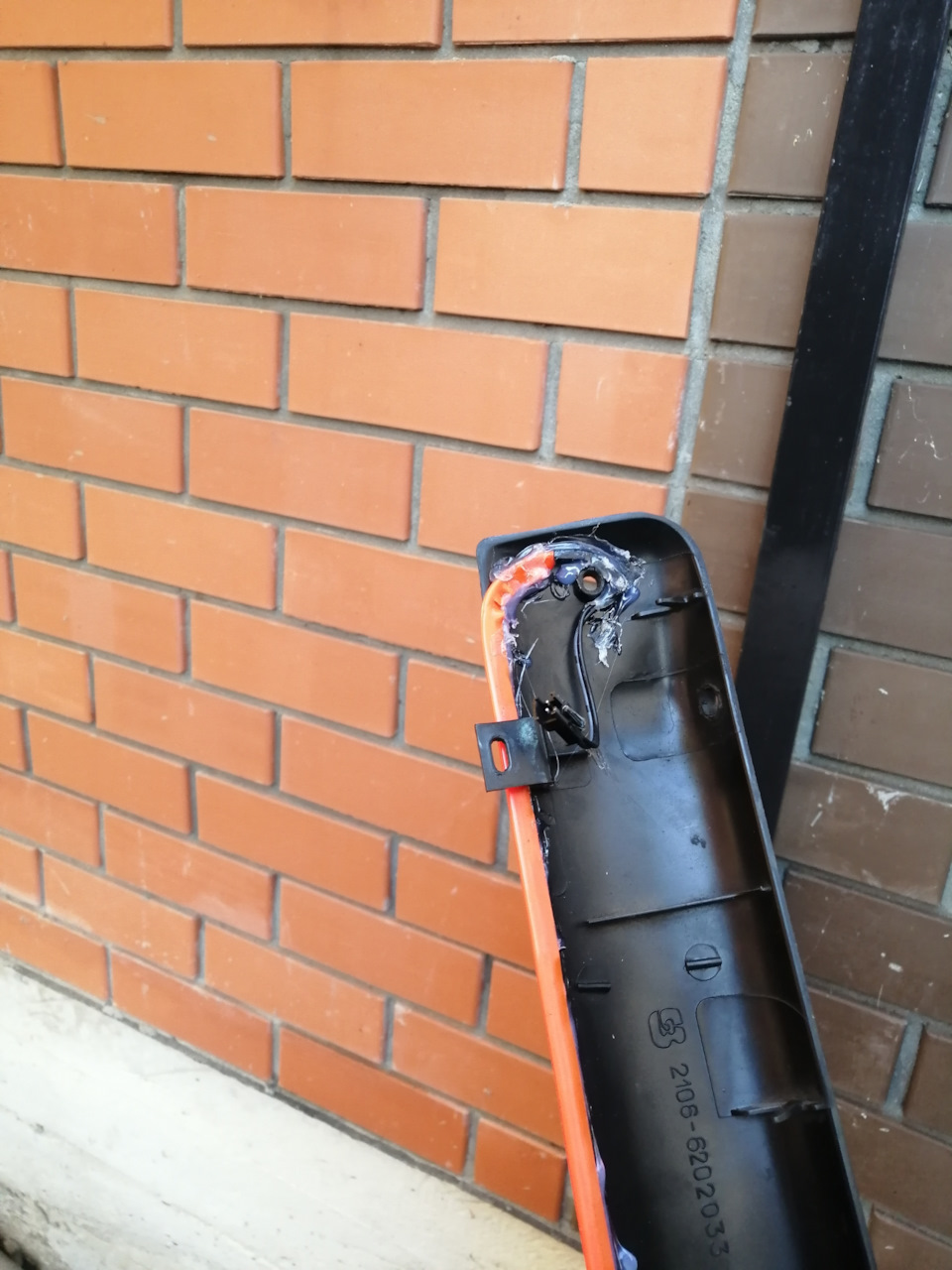

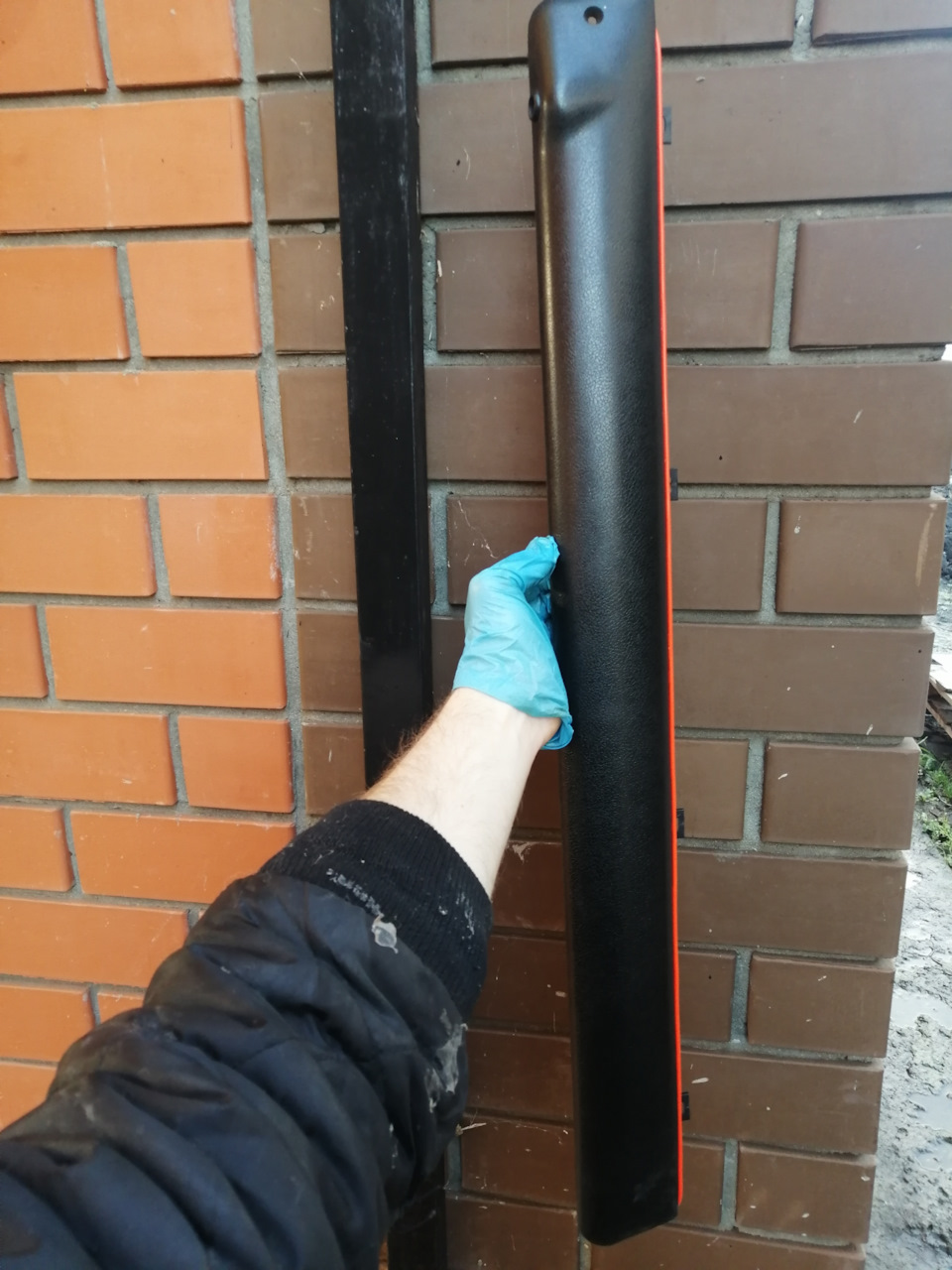

Для крепкого соеденения, приклеил ее к батону и ручке двери при помощи горячего клея.

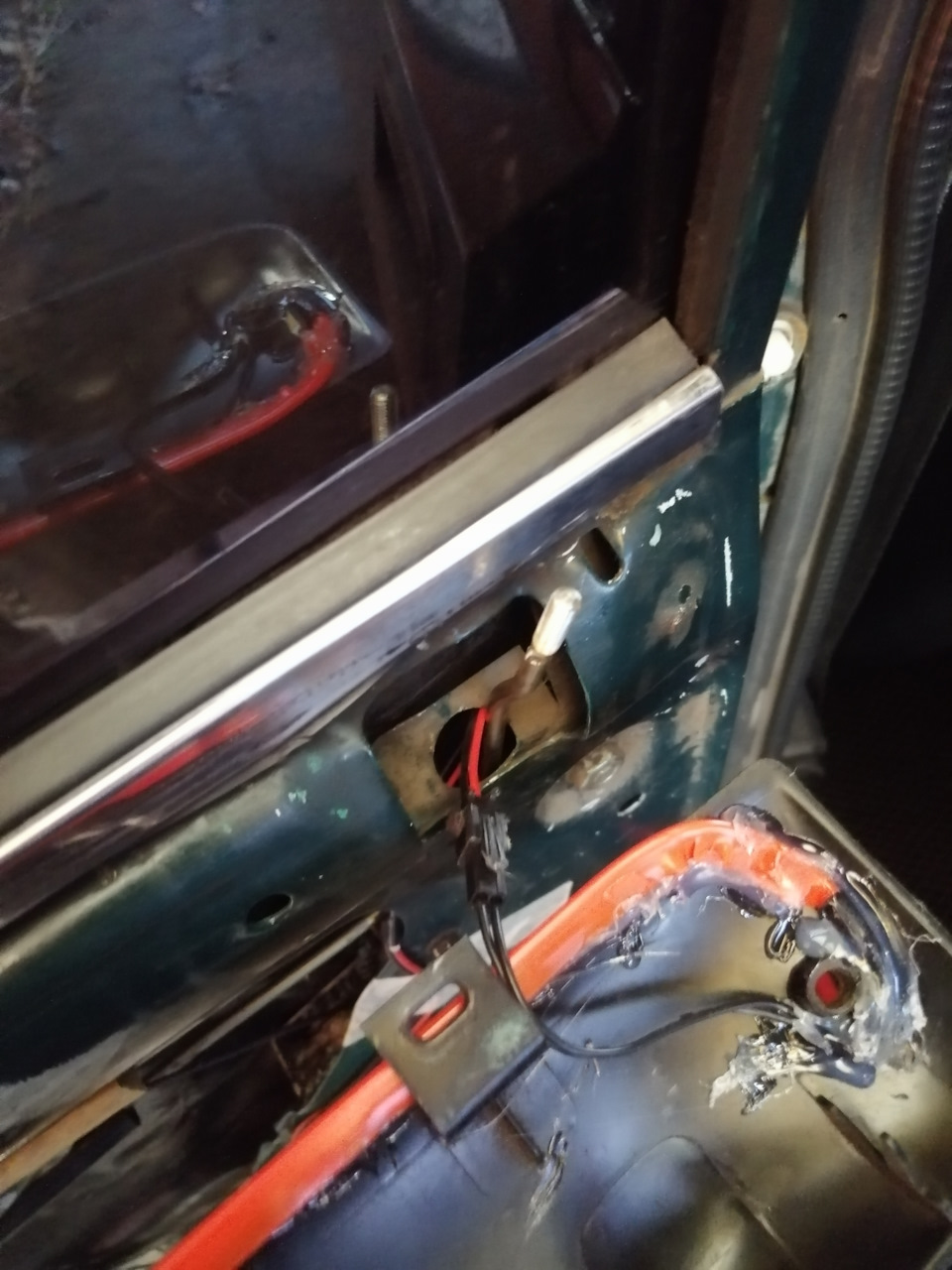

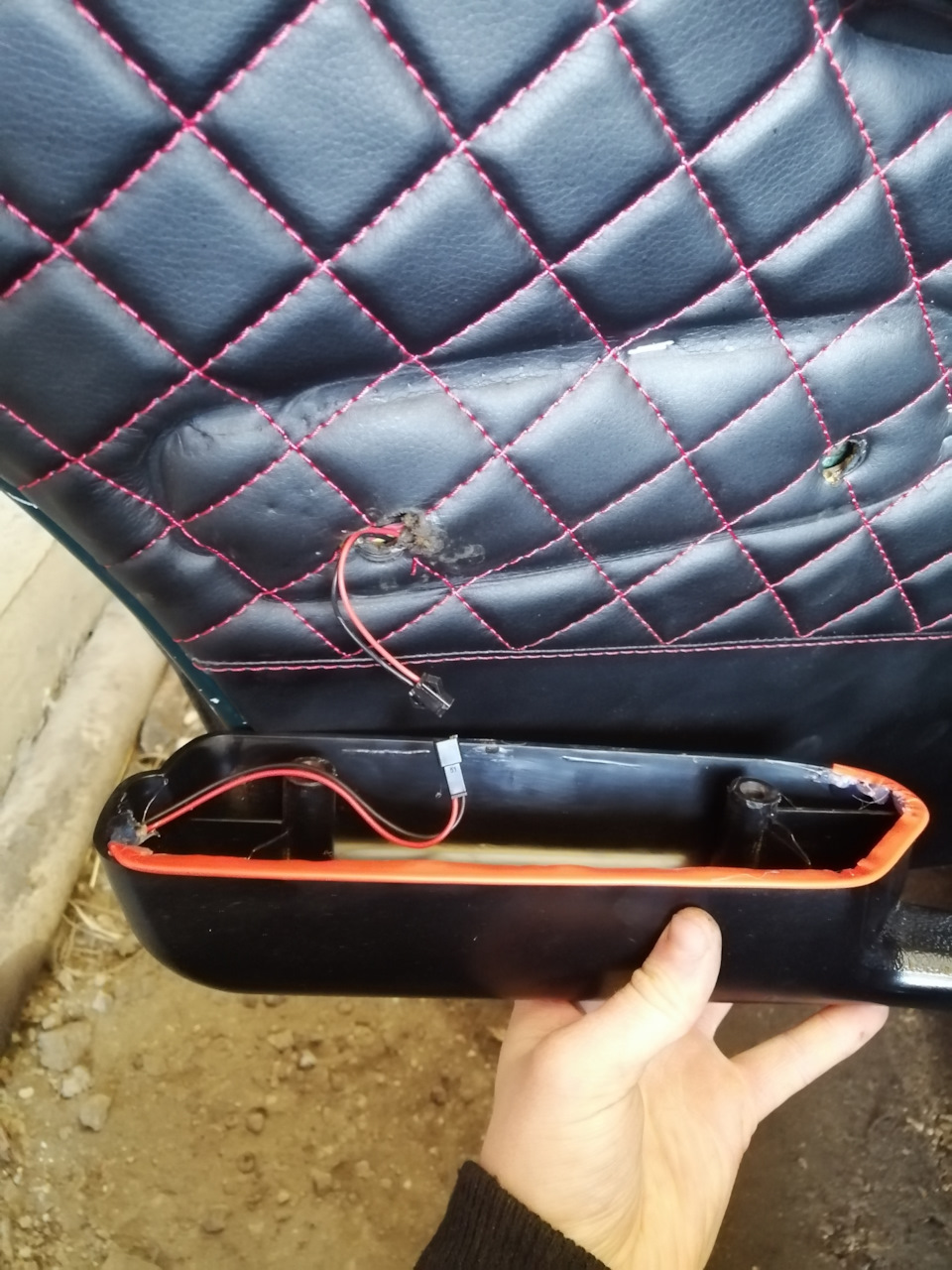

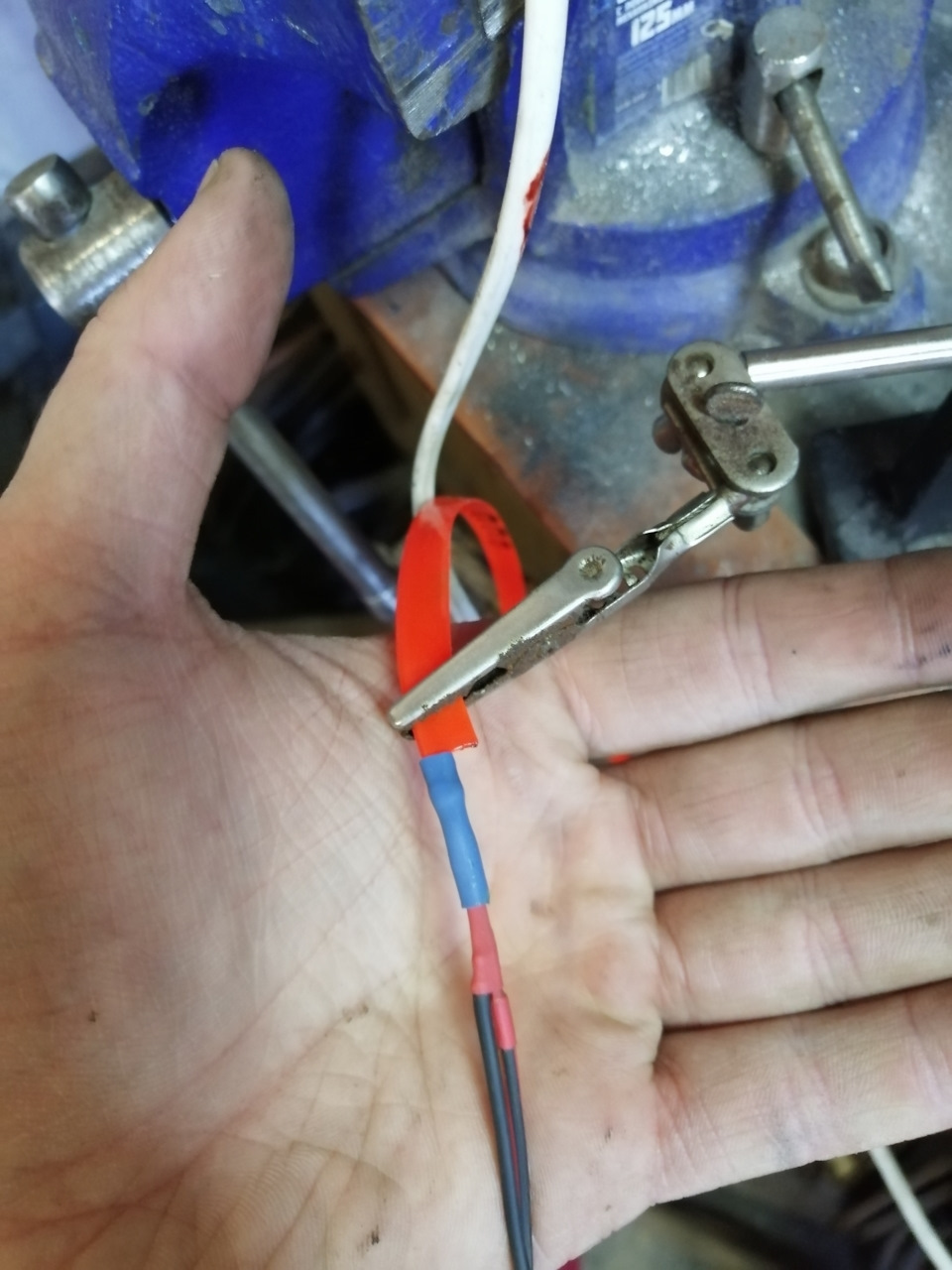

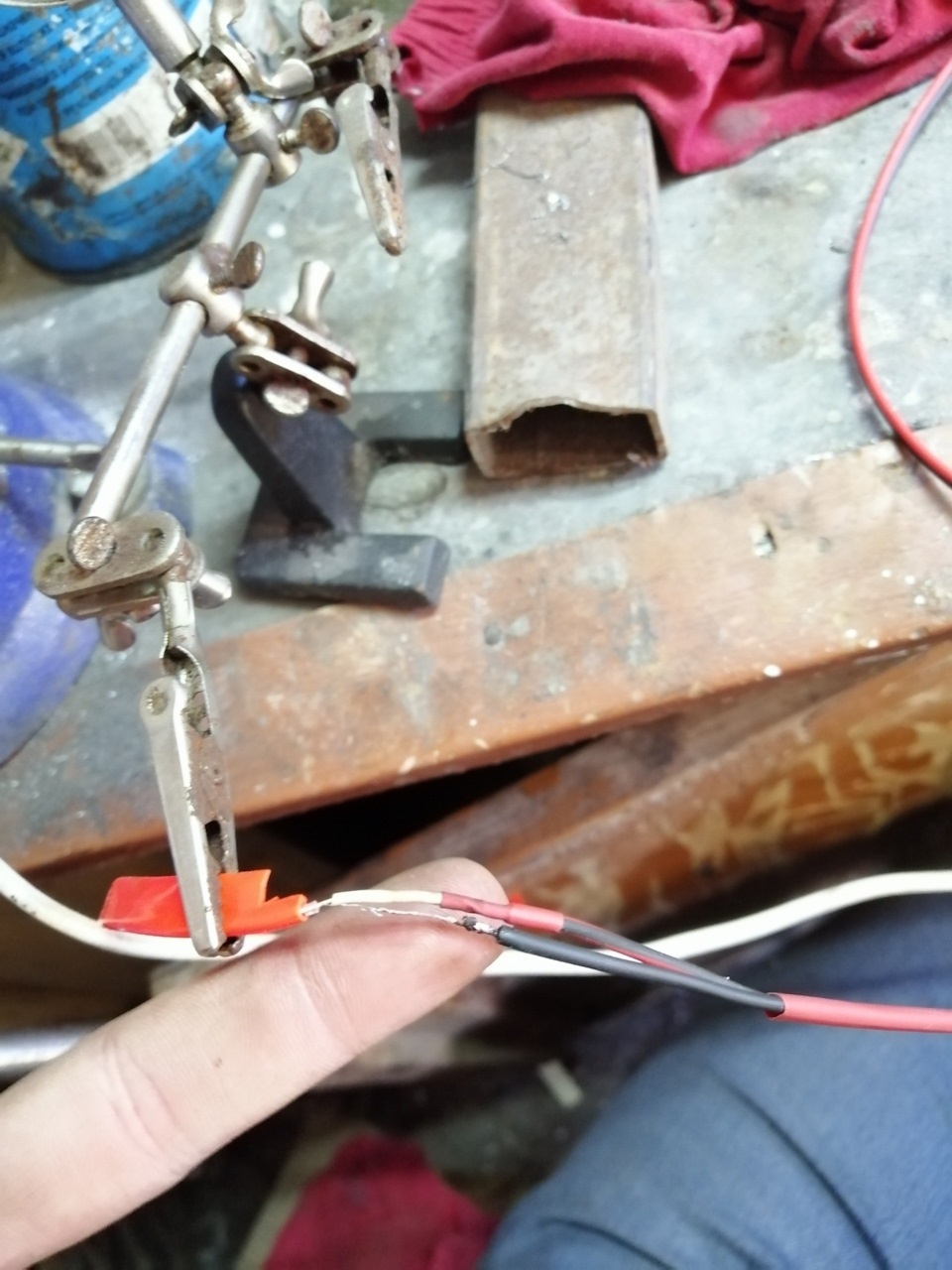

Чтобы решить проблему по ее сьему прикупил на Али такие разъемы, и качественно припаял их, убрав в термоусадки к новым лентам, да я купил новые ленты, чтобы они выглядели свежо и качественно.

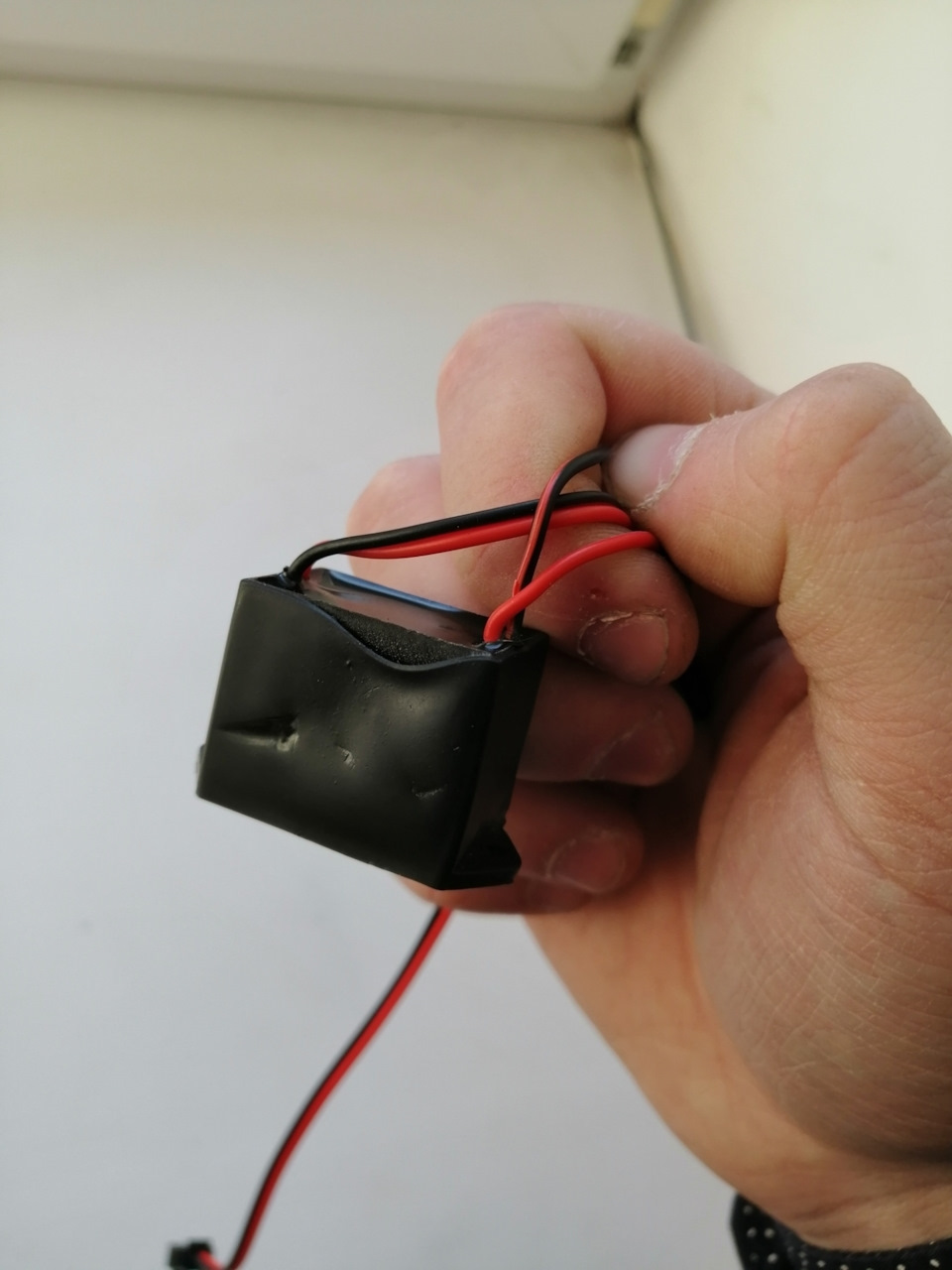

Для того чтобы избежать перелома на месте спайки, залил клеем, это место таким образом.

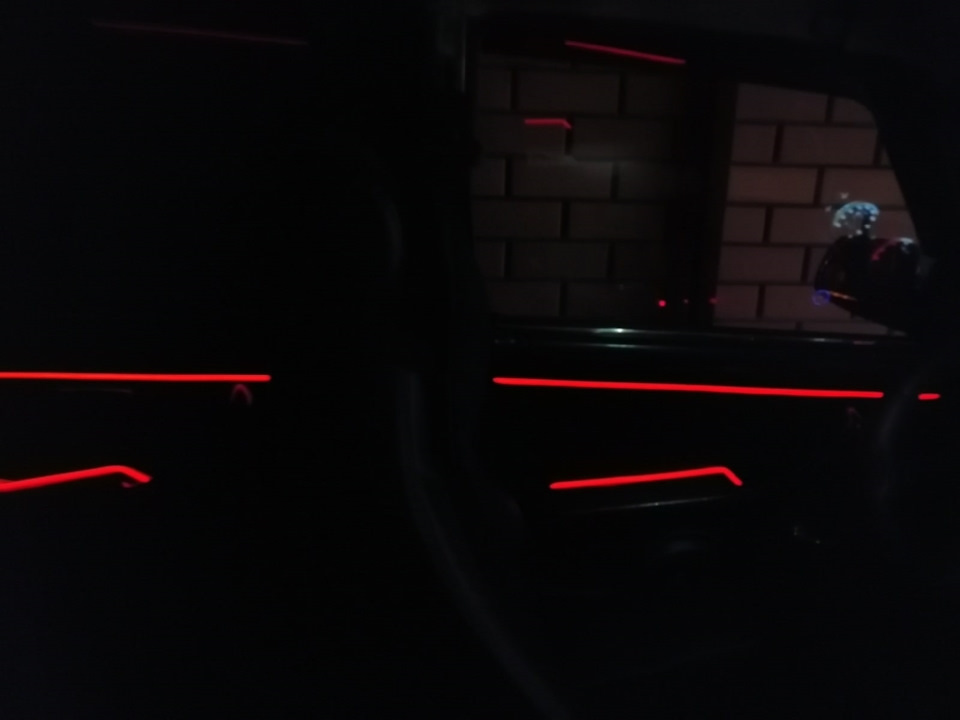

Ну и итог, теперь все съёмное, безопасное и все крепко держаться.
Кому интересны ссылки на товары, пишите в комментариях, обязательно отвечу!
Народ подписывайтесь на Instagram моего авто, очень нужна ваша поддержка, подпишитесь!
ℹ️4️⃣Подсветка салона в стиле Mercedes ambient lighting
Всем привет. С момента покупки этой brilliant red хотел чем-нибудь заморочиться таким приятным для глаз, чтобы я это видел в авто каждый день и кайфовал.
Началось все с того, что друг установил в свою цешку подсветку ambient lighting и показал это мне. Не сказать, что я сразу зажегся, но приехав домой я стал штрудировать просторы интернета и смотреть что можно сделать с нашим кузовом б8 и чтобы это было максимально похоже на штатную приколюху, а не колхозинг. Рыл везде, drive2, Audi club, разные другие источники, но как обычно на помощь пришли наши собратья из поднебесной со своей подсветкой днища для авто rgb с управлением по Bluetooth. Решил заказать и хотя бы посмотреть что из себя это представляет
Был заказан данный комплект
Все очень просто: 4 отрезка ленты в гибком водонепроницаемом профиле и блок управления блютуз.
Все очень просто, нужно только питание 12 вольт и телефон iOS, Android.
Далее стоял вопрос как крепить эту ленту и на ум пришла идея уложить ленту в аллюминиевый профиль для светодиодной ленты. Почему так? —
1) легко придать форму изгиба дверной карты
2) рассеивает свет
3) идеально подходит в то место в двери, куда я ее крепил.
Когда все это купил, настал момент в жизни, когда времени не хватало позарез: работа, учёба/написание и защита диплома.
После успешной защиты практически на след день все это начал воплощать в реальность методом проб и ошибок. Сразу скажу, никогда этого не делал, но в голове все это крутилось само, никаких инструкций у меня не было, делал интуитивно. Главное не ссать, а брать и делать!
Снимаем обшивку двери ( начинаем с правой задней двери) и несём ее в дом/гараж на стол, распаиваем верхние держатели обшивки двери и отгибаем ее немного от лицевой стороны карты, затем уже вложенную в профиль светодиодную ленту вставляем в образовавшееся отверстие между дверью и тряпочной обшивкой, заливаем крепления клеем пистолетом и идём обратно в машину.
Должно получиться примерно так
Сбоку ничего не видно, чего я и добивался
Разбираем обшивку центральной стойки и коннектор который соединяет кузов с дверью, протягиваем провод (4х жильный) через этот коннектор в любое свободное отверстие, собираем все обратно и кидаем этот провод до пассажирской передней двери под обшивкой порога. Собираем дверь, переходим к пассажирской передней.
Здесь тоже самое, только провод протянутый через коннектор соединяем с предыдущим нашим проводом который идёт от задней двери и прокладываем через торпеду до водительской двери.
Повторяем процедуру с задней левой дверью, затем водительской и у нас должна получиться общая сеть связанная со всеми дверьми.
Далее берём блок из комплекта ленты и подключаем нашу сеть из 4х дверей к этому блоку. От этого блока два провода идут на питание. Питание я брал изначально от кнопки открывания багажника, но после того как лента загорается, начинает моргать через время из того, что 12 вольт превращаются в 14 от гены, а светодиоды этого ох как не любят, в итоге через некоторое время дверь вообще питание отключает полностью с двери пока не откл/вкл зажигание.
И у нас возникает 2 проблемы: где взять питание, чтобы блок не отключал его при нагрузке и как получить ровно 12 вольт.
Легко, покупаем такой стабилизатор на али или в любом радиомагазине и пускаем питание через него.
На нем есть винт, подаём питание и с помощью мультиметра меряем напряжением и данным винтом регулируем.
Вторая проблема в этой машине может быть решена такими способами: взять питание от предохранителя или от прикуривателя. Я взял от прикуривателя, но припаяв дополнительно предохранитель, для спокойствия.
Прикуриватель выбрал который предназначен для задних пассажиров, так как к нему самый быстрый способ добраться и с минимальным разбором пластика можно взять свои 12в.
Подключаем, скачиваем приложение и кайфуем.
В планах добавить ленту чтобы подсвечивали пространство ног в авто и под стойки откуда вытягиваются ремни безопасности, так будет более гармоничнее и очень выделяться на общем плане, так как штатная подсветка в любом случае реализована только в 1 цвете и со своим тоном.
Кстати, кто будет писать ярко и т.д.- яркость регулируется тоже в приложении, можно настроить настолько тускло, что будет еле-еле видно.
Всем добра! Если кому нужна подробная информация, пишите, подскажу
Ambient Lighting (амбиентная подсветка салона)
Я как и многие владельцы классических BMw (читать — старых колымаг) засматривался-таки на яркий салон новых BMW (читать — корейские обмылки). Чего там стесняться — откровенно завидовал той светодискотеке, что творится в салоне автомобилей серии G.
Естественно сначала противился и невзлюбил «новое веяние маркетинга», а потом все же привык и даже больше! Захотел себе установить такое же.
Поиск подобного на мой несвежий кузов был весьма безуспешным. BMW X1 e84 не так популярен в тюнинге, как оказалось)
Помогли найти следующее:
Если внимательно присмотреться, то можно после эффекта Вау заметить неопрятность и чужеродность этого элемента в салоне. Потому что подсвечивающийся элемент был установлен поверх панелей салона — мне так не хотелось.
Для начала был закуплен материал для реализации задуманного. Это оптоволокно с подсветкой. Я брал на 6 источников света в панелях и на 4 источника в ноги. Питание такой штуки идёт через стандартный разъём в прикуриватель и устанавливается через предохранитель.
Начал с того, что снял подлокотник и установил там «центр» всей подсветки — питание и блок с разводкой подсветки.
Внимательный читать может заметить, что коробки 2, а я описывал только одну систему подсветки. Все правильно: одна коробка для подсветки карт и торпедо, вторая — для подсветки ног.
Кстати, регулирование подсветки работает через Bluetooth приложение на телефоне. RGB цвета на любой цвет и выдумку. Режимов работы около 30: постоянный свет, стробоскоп, мигание, чередование и т д
Потом приступил к тому, что снял карты дверей и закрепил оптоволокно внутри каждой карты дверей.
