Как сделать беспроводную зарядку в машине
Беспроводная зарядка для телефона своими руками
Всем привет!
Мой телефон — со встроенной антенной беспроводной зарядки (очень удобно!). И я стал искать какое-нибудь б/п зарядное, которое можно подружить с CX-5.
К сожалению, ни сама Mazda, ни китайцы ничего подобного не продают. Придется всё делать самому…
Еще в «докрымские» времена я купил несколько б/п зарядок на Алиэкспрессе — в т.ч. для разборки и приспосабливания в машине:
Сначала я думал разместить антенну и зарядное устройство под дном ниши что под блоком климата. Но когда разбирал накладку вокруг рычага АКПП и посмотрел на деталь дна ниши снизу, понял, что имеющиеся там ребра жесткости помешают легко реализовать эту идею. Да и сама ниша, честно говоря, как-то маловата для современных смартфонов.
Потом я обратил внимание на сдвижной лоточек в боксе-подлокотнике между водителем и пассажиром. Там как раз есть 12 В розетка. Но сам лоточек слишком узкий, чтобы в нем нормально разместить смартфон. Нужно менять этот лоток.
А недавно мой коллега по работе приобрел и освоил 3D-принтер и когда я его спросил — «Можно сделать лоток такой же, но чуть шире?», он сказал: «Без проблем, давай старый лоток для замеров».
В итоге я отдал ему старый лоток и эскиз:
Ровный участок дна сделан 77х145 мм. Это под размеры максимально крупного смартфона, который я готов использовать (с небольшим запасом) — Microsoft Lumia 950 (т.к. я давно с удовольствием использую виндфоны, хотя есть опыт юзанья и ведроида, и iOS).
Советы: как добавить беспроводную зарядку в автомобиль
Как оснастить автомобиль беспроводной зарядкой для смартфонов.
Ваш новомодный телефон может заряжаться без проводов, и вы наслаждаетесь, освободившись от тирании вилок и проводов по всему дому и в офисе? Но как насчет вашей машины? Вы можете получить беспроводную зарядку в ней? Тут вот как раз и возникает проблема.
Для начала ознакомьтесь с руководством по эксплуатации вашего автомобиля. Если вы приобрели новый автомобиль в последние пару лет, он может уже включать Qi-совместимую беспроводную зарядную площадку смартфонов, которую обычно устанавливают на центральной консоли между передними сиденьями. Например, беспроводная зарядка есть во многих современных моделях автомобилей Тойота.
Также беспроводной зарядкой оснащаются некоторые модели Honda, Ford, Chrysler, GMC, Chevrolet, BMW, Audi, Mercedes, Volkswagen и Volvo. Если вы только выбираете себе автомобиль и вам необходима беспроводная зарядка телефонов, то тогда сразу лучше находите автомобиль, оснащенный этой опцией.
Несмотря на это, большинство автомобилей на дороге сегодня не имеют, к сожалению, беспроводной зарядки. Но не беда, не расстраивайтесь. Сегодня есть множество производителей автомобильных аксессуаров, которые с удовольствием восполнят этот пробел. Qi-совместимые беспроводные зарядные устройства для автомобилей стоят дороже, чем для дома и офиса. В основном это связано с тем, что для автомобильной беспроводной зарядки требуется дополнительное оборудование. Но, несмотря на это, ценники на автомобильные беспроводные зарядки сегодня довольно-таки низкие. Особенно если учитывать количество предложений на китайском сайте Алиэкспресс. Вы не поверите, но сегодня вы можете приобрести беспроводную зарядку для своей машины дешевле 1000 рублей. Удивительно, ведь еще несколько лет назад это было невозможно. Вот примеры цен на Qi-зарядки для автотранспорта:
При выборе беспроводной автомобильной зарядки для телефона обратите внимание не только на ее мощность (выходную мощность), но и на качество/надежность крепления для телефона, которое, как вы понимаете, должно быть на высшем уровне, если вы не хотите, чтобы ваш телефон слетал с зарядки на каждой маленькой кочке на дороге. Обычно беспроводные зарядки для автомобиля питаются от прикуривателя, что обеспечивает зарядке достаточный уровень мощности.
Если же вы хотите перейти к более интегрированному решению, то тогда покопайтесь в списке запчастей для вашего автомобиля, поизучайте книжку по ремонту машины. Ведь если для вашей модели автопроизводитель предусматривает поставку беспроводной зарядки для телефонов в качестве дополнительной опции, то вы легко сможете найти в продаже соответствующую деталь (модуль), которую можно установить к вам в машину. Да, в этом случае вам придется либо самому монтировать беспроводной модуль Qi-зарядки, либо обратиться за помощью к профессионалам в сервисный автотехцентр или напрямую к дилеру.
На приведенной ниже схеме показана оригинальная беспроводная зарядная панель Honda, которая подключается через блок предохранителей:
Наконец, если вы сами любите конструировать радиоприборы, паять и т. д., то можете самостоятельно попробовать изготовить свою собственную беспроводную зарядку. Для беспроводной зарядки Qi требуется всего несколько тонких недорогих индукционных катушек и небольшая монтажная плата, которую легко найти и купить в Интернете. Также вам нужно будет электрическое соединение с выходной мощностью 15 Вт или менее.
Кроме того вы можете разобрать корпус домашней беспроводной зарядки и перенастроить ее под автомобиль, заменив катушки. Ниже предлагаем видео, где показан монтаж скрытой беспроводной зарядки Qi в центральную консоль Chevrolet Silverado.
Если вы хотите сделать скрытую зарядку в своей машине, вы должны найти место для установки модуля под нетонкую неметаллическую панель. Ее толщина должна быть менее 3-4 миллиметров (так энергия от индукционных катушек будет легко достигать приемных катушек в вашем смартфоне). Найдя место, куда встроить беспроводную зарядку, подключите ее к блоку предохранителей, дайте питание от аккумулятора или от скрытого порта USB, предназначенного для зарядки устройств (а не для подключения гаджета для прослушивания музыки). Так вы получите в машине штатную беспроводную зарядку.
Если в вашей машине нет удобного места для беспроводной зарядки, вы можете провести какие-то нестандартные монтажные работы, например заменив какую-нибудь панель на более тонкую консоль.
В зависимости от модели вашего автомобиля процесс монтажа беспроводной штатной зарядки может быть как очень быстрым, так и занимать несколько часов. Но в любом случае оснащение автомобиля беспроводной зарядкой намного дешевле, чем продавать свой старый автомобиль и покупать новый с модной зарядкой. Также встроенная скрытая беспроводная зарядка для телефона выглядит более эстетично, чем обычное внешнее зарядное устройство, которое, безусловно, будет портить интерьер.
69. Универсальное беспроводное зарядное устройство для гаджетов в автомобиле на примере Hyundai Solaris. Qi стандарт, WPC.
Сегодня пойдет речь об установке беспроводного зарядного устройства для гаджетов в автомобиль — Qi технология(стандарт).
Технология беспроводной зарядки это не новинка, одними из первых, кто начал встраивать данную технологию в телефоны, стала компания Palm(2009 год), следующим была компания Nokia(2012 год) и затем начали подтягиваться остальные.
На сегодняшний день можно купить даже мебель с уже встроенным зарядным устройством, такую мебель можно приобрести например в IKEA.
Принцип работы с технической точки зрения, если простыми словами, то энергия передаётся от передатчика к приёмнику-ресиверу через взаимосвязанное магнитное поле, возникающее при течении переменного тока по катушке передатчика. Если катушка приёмника находится в непосредственной близости, значительная часть силовых линий передатчика пройдёт через катушку приёмника, создав переменный ток в приёмнике, который затем уже преобразовывается в постоянное напряжение.
Безопасность и вред здоровью.
Многие пишут в интернете, что якобы это дополнительные вредные излучения для человека. Все это чушь! Вас ежедневно облучают другие штуки, такие как вышки сотовой связи и wi-fi роутер, а сигнал у них довольно сильный.
В беспроводных зарядных устройствах используются неионизирующие частоты, которые не оказывают вредного физиологического воздействия на человека. Радиус действия магнитного поля не более 4см. Стандарт Qi включает в себя обнаружение посторонних металлических объектов в поле действия зарядного устройства, обеспечивая дополнительную безопасность использования. Зарядка возможна только с Qi-совместимыми устройствами.
Дабы не терять ни своего ни Сергея времени, договорились на том, что сам сниму тоннель(центральная консоль пола) и передам ему ее уже снятую.
Поэтому сейчас пойдут инструкции по снятию тоннеля.
Снимается он достаточно просто и в принципе быстро.
Необходимо выкрутить 2 фиксатора в ногах водителя и пассажира, после чего легким движением отстегнуть 2 верхние клипсы(по 2 с каждой стороны)
Затем необходимо вынуть панельку где расположен прикуриватель, розетка и USB/AUX, вытянуть ее задача не легкая. Я вынимал ее толкая изнутри пальцами и тянул на себя вставив пальцы в прикуриватель и розетку(зажигание лучше выключить 😉 )
За этой панелькой 2 болта на 10, они держат тоннель в том числе, их необходимо выкрутить.
Еще один болт прячется сзади в нише под ковриком, там так же болт на 10.
Ну и необходимо снять заглушки в области ручного тормоза и поднять ручник максимально вверх, дабы тоннель удобней было вытаскивать.
Далее необходимо снять кожух ручки КПП, снимается он очень просто, по краям кожуха пальцами давим к центру освобождаем зажимы по очереди.
После всех процедур описанных ранее приступаем к демонтажу консоли пола.
Приподнимаем немного заднюю часть, раздвигаем спереди боковины и тянем на себя. Там 2 зажима которые вставляются с торца
После переворачиваем консоль и видим обилие шумоизоляции. Честно говоря шум она гасит однозначно, я ездил два дня без консоли пола шума значительно прибавилось.
Теперь отделяем переднюю нишу от консоли. Ниша закреплена на 4х саморезах.
После ниша была извлечена и передана Сергею ( LAZYNRG ). Обговорили нюансы, как я хочу все это видеть, где будет расположен сам модуль и т.п.
Как таковые сроки мы не обговаривали, я сказал, что мне не к спеху, поэтому можно возиться хоть неделю, Сергей сказал, что процесс займет около 1 дня, т.к. сложная форма и плюс необходимо сделать трафарет для будущих заготовок, чтобы не вымерять каждый раз заново, что в дальнейшем существенно сократит время на инсталляцию в точно такой же автомобиль. Спустя время созвонились, в итоге все готово, можно забирать. 🙂
Процедуру изготовления я само собой не видел, Сергей делал все сам, поэтому если интересно, то вот его запись по внедрению зарядного в нишу — Беспроводная зарядка Qi для HYUNDAI SOLARIS
По приезду, первым делом, что я хотел сделать это проверить потребление тока данной зарядки в режиме зарядки и в режиме бездействия, само собой проверку работоспособности никто не отменял! 🙂
Положили телефон, заряд пошел! Все отлично! 🙂
Замер тока показал, что зарядное в момент заряда потребляет при 12V(Вольт) — 0.6А(Ампер), т.е. примерно 7.2W(Ватт). 12*0,6=7,2
И 0,02А в режиме бездействия, НО на самом зарядном постоянно горят 2 светодиода, вот они и потребляют этот ток. Так что само зарядное ничего не потребляет.
Поскольку телефон заряжается не от 12V, а от 5V, внутри зарядного уже стоит преобразователь.
Зная вольтаж и ватты можно подсчитать примерный ток.
7,2/5=1,44А(при идеальных условиях) Поскольку идеальных условий не бывает и приборов со 100% КПД не существует, я могу лишь предположить, что КПД зарядного будет примерно 80%, потери однозначно будут зависеть от расстояния между передатчиком и приемником, под каким все это находится углом и т.п, в общем я не физик и не математик, вдаваться в такие тонкости не планирую. 🙂
Так что ели предположить, что КПД 80%, то тогда получим, что реальный ток будет около 1А, с учетом неких потерь при передаче, т.е. 80*1,44/100 = 1,2А
По факту готов буду сделать замеры, но нужно найти USB тестер.
Здесь же видно, как крепиться. Всего 5 маленьких саморезов и одно отверстие для провода.
Подключение. Была масса возможных вариантов подключения от пайки до скруток, но в итоге остановись на том, что нужно сделать так чтобы не было врезок в штатную проводку. Это будет важно тем, кто боится резать проводку на гарантийном автомобиле. Было принято решение сделать что то типа удлинителя между прикуривателем и штекером. Покупаются 2 клеммы «папа» и 2 клеммы «мама», затем обжимаются провода и все это дело в темоусадку. Такой вариант подключения более чем безопасен, короткое замыкание невозможно, а главное в любое время можно будет вернуть все к заводскому виду и ни каких врезок в проводку! Все просто и красиво 😉
Собственно вот так это выглядит непосредственно в автомобиле.
Фото крупным планом. Никакого колхоза, все выполнено очень аккуратно. Выгляди так, как будто все уже было с завода!
Те самые светодиоды-индикаторы, пока телефона нет, святятся красным, как только обнаружен телефон, цвет меняется на синий
По поводу потери места в этой нише. Собственно все владельцы первого поколения Солярисов знают, что ниша эта итак маленькая и телефон туда плохо помещается, по этому в основном там валяется всякая мелочь.
Теперь же телефон лежит нормально и по сути места осталось достаточно, флешки и какое-то зарядное в прикуривателе ни капельки не мешает!
На этом все, еще раз благодарю Сергея ( LAZYNRG ) за качественно выполненную работу! Все очень круто!
Данное зарядное устройство можно установить практически в любой автомобиль, главное чтобы было место, куда интегрировать это зарядное устройство.
Сергей занимается установкой пока что только в Санкт-Петербурге, в перспективе Москва, но если вы из другого региона, то это не проблема, можно с ним связаться и либо приобрести сам модуль, либо заказать «под ключ», вопрос решаем, отправить почтой или ТК не проблема, эти нюансы можно уточнить у него.
Так же если ваш телефон не поддерживает технологию беспроводной зарядки — Qi, то это так же решаемо, у него же можно приобрести и специальные переходники, которые превратят обычный телефон в телефон с беспроводной зарядкой и так же у него имеются задние крышки для продукции Apple с уже строенным модулем. Так что вопрос решаемый от и до! 😉
Сколько стоит это удовольствие:
Действует динамическое ценообразование, т.е. цена может отличаться в зависимости от некоторых условий.
1) Стоимость комплекта можно приобрести за 4000 рублей(помощь с установкой входит в эту стоимость) + доплата за доставку, если необходимо отправить в регион.
2) Если вы хотите скидку, то приобрести комплект с установкой можно будет за 3000 рублей, но с вас обязательно отчет в БЖ.
3) Можно так же успеть приобрести комплект с установкой всего за 2000 рублей, главное условие — вы должны быть владельцем той машины, в которую Сергей еще ни разу не устанавливал беспроводное зарядное устройство, поскольку ему необходимо создать лекало под каждый авто, своего рода АКЦИЯ. Ну и само собой обязательно отчет в БЖ.
Повторюсь, установить можно практически в любое авто и ваш регион значения не имеет.
На этом все, всем спасибо за просмотр. Если будут вопросы можете задавать или мне или сразу Сергею. 😉
QI зарядка или беспроводная зарядка для сотика в авто
После того как увидел у Билла Гейтса его «умный дом» — стал мечтать как сделать беспроводную зарядку для сотика, а тут как назло еще и машина новая с таким местом удобным для сотового подвернулась 🙂
Ну вот и понеслось:
EBAY: Qi 3-Coils Wireless Charger Transmitter — то что в машину
QI i5 SC Ultra Slim Wireless Charger Receiver — то что в телефон, т.к. он «старый»
Препарируем:

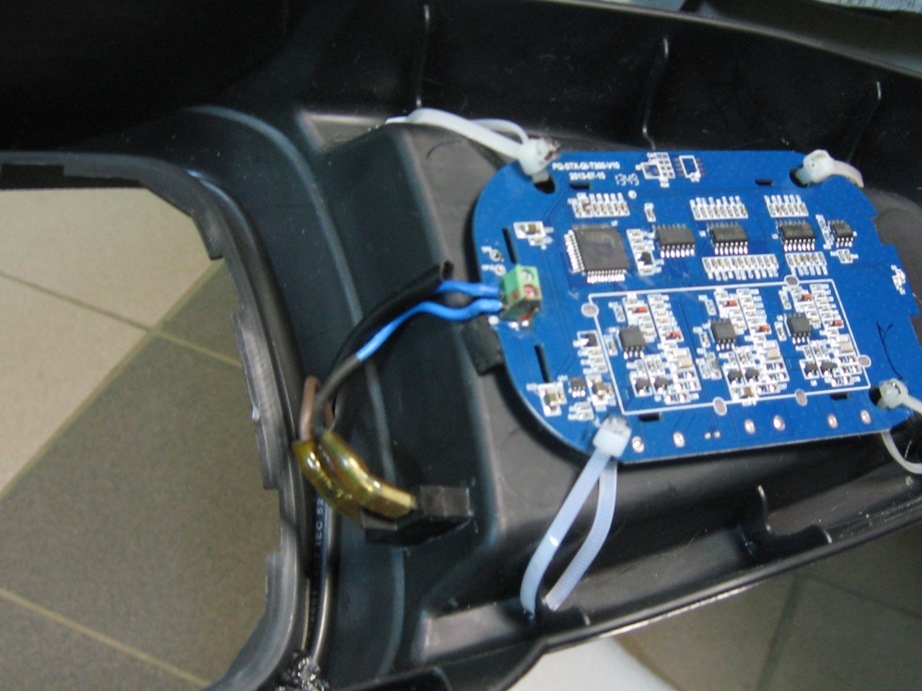

Крепим в центральную консоль под ручником изнутри:

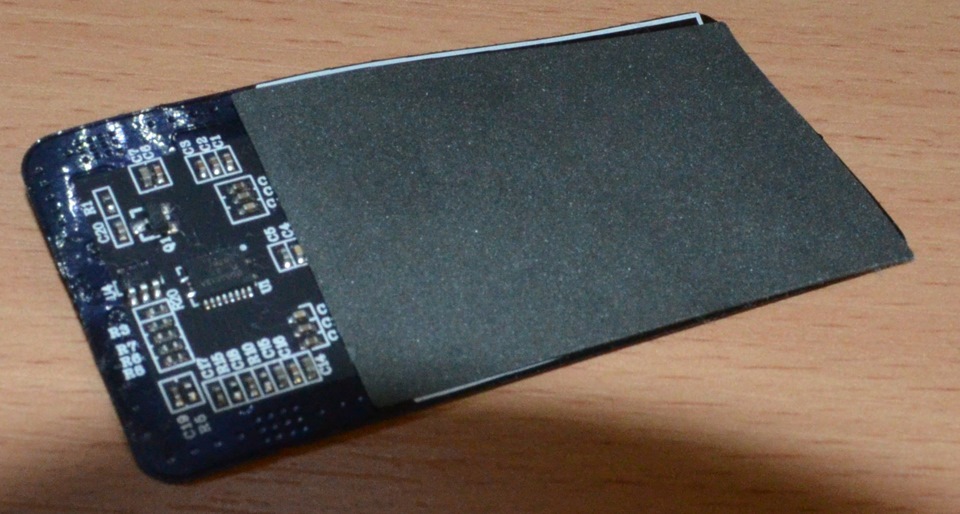

То что в телефоне (ресивер):

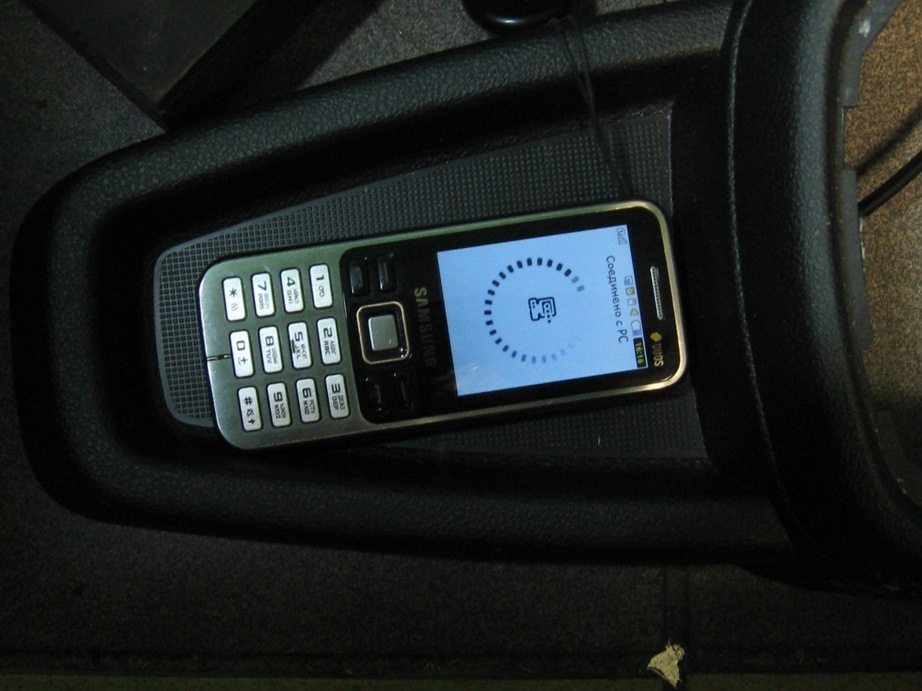

Отлично держит заряд даже на наших направлениях 🙂
Видео работы и чуток поболее у меня в БЖ
