Как сделать крепление для огнетушителя в машину своими руками

Крепление огнетушителя. Версия 2.

Работы по уазу продолжаются. Продолжаю работы по салону, это отнимает достаточное количество времени, и отчет будет совсем скоро.

На днях отец обмолвился про катающийся по багажнику его Kyron II огнетушитель, а так как надо было загнать его и немного пошаманить, решил что и с этим надо будет что то сделать. Купить крепление огнетушителя можно недорого, но это нужно ехать в магазине и не интересно. Решил изготовить сразу два крепления, отцу и себе взамен предыдущего крепления, тем более все необходимое есть в гараже, и надо было выждать пока подсохнет объект основных моих работ.

Для креплений использовал немного листового металла толщиной 2 мм, ремень крепления домкрата инструментов ваз 2101-07 (оставалось несколько штук, которые так и не пошли в дело), грунт, краска.

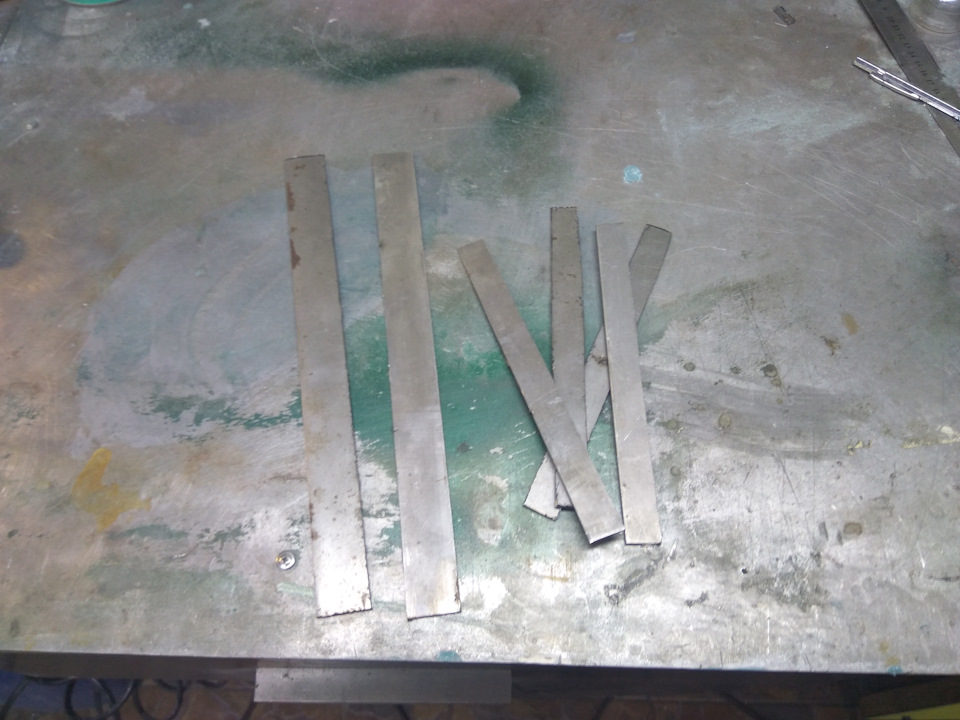

Снял замеры с огнетушителя и нарезал полос из металла, шириной 30 мм под основу и шириной 20 мм, под крепежи.

Правда потом понял что немного промахнулся в замерах и резать надо не 4 одинаковые узкие полосы, а две надо сделать длиннее и уже (15мм). После чего все погнуть, согласно эскизу в голове.

Далее тратим чуть-чуть 2-х мм электрода на сварку всех элементов и получаем крепление.

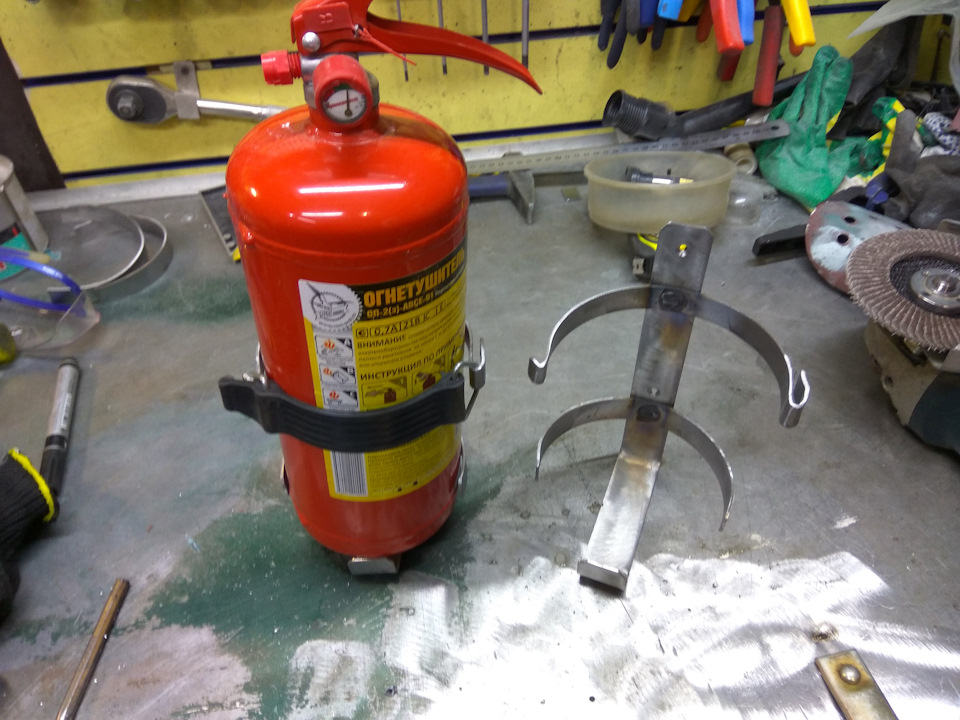

Примерка с огнетушителем:

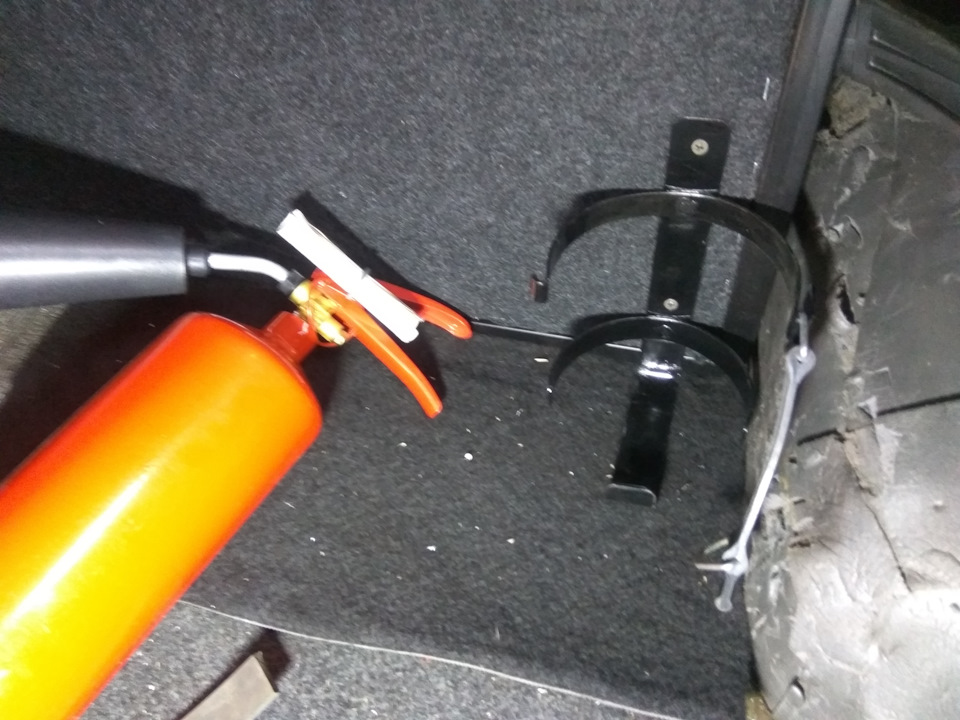

Так как салон переделывается временно прикрутил крепление к ящику.

Огнетушитель стоит достаточно крепко.

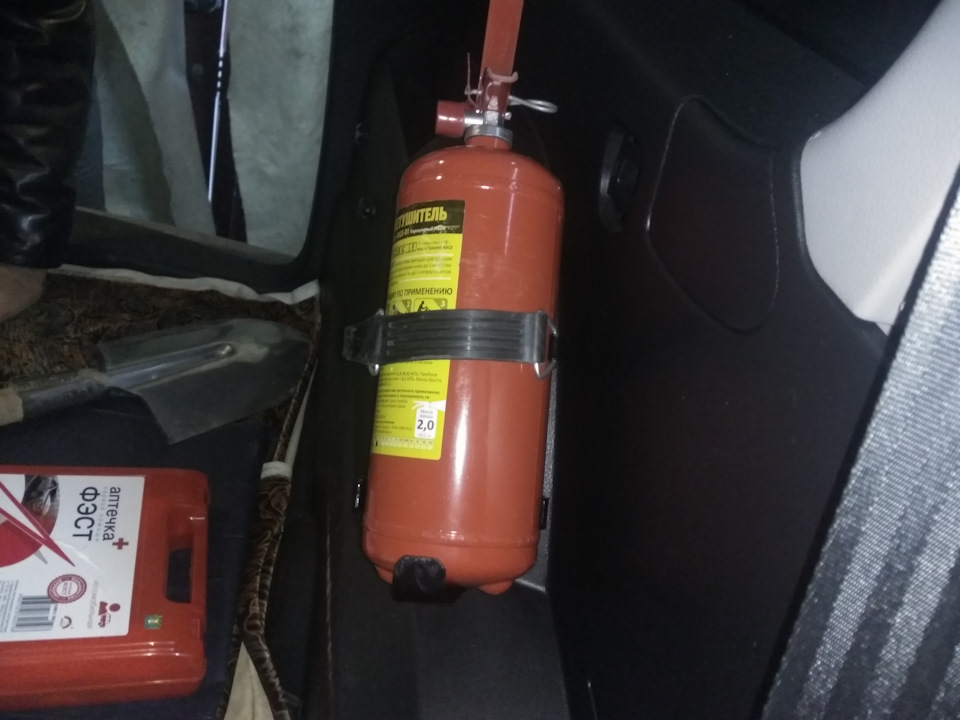

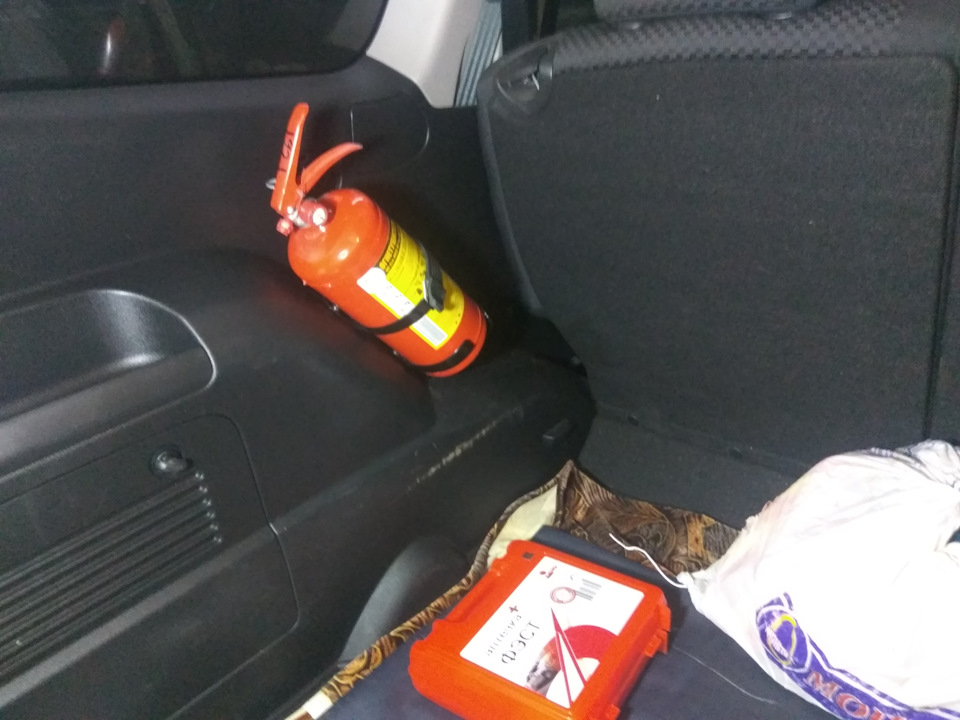

А в отцовский Kyron установил на пластиковую обшивку в багажнике. Держится крепко, и легко и быстро достается одной рукой.

Мелочь но вдруг кому будет полезно, а интересное уже совсем скоро.
Всем удачи!

Источник

Как закрепить огнетушитель в багажнике автомобиля

Согласно правилам дорожного движения, в любом автомобиле в обязательном порядке должен находиться огнетушитель в рабочем состоянии. Однако требованиями пожарной безопасности не регулируется конкретное его расположение внутри авто, что постоянно ставит всех водителей в тупик.

Где разумнее закрепить огнетушитель

Согласно ГОСТам, средству пожаротушения все-таки предписано располагаться в салоне автомобиля. Как правило, его размещают либо под сиденьем (водительским или пассажирским), либо под бардачком (то есть в ногах пассажира). Реже — в кармашке на двери. Однако многие владельцы автомобилей в корне с этим не согласны по ряду причин:

Именно поэтому подавляющее большинство граждан предпочитает закрепить ликвидатор огня в багажнике. С точки зрения пожарной безопасности это увеличивает время, затрачиваемое на то, чтобы добраться до него, а значит снижает эффективность борьбы с чрезвычайной ситуацией.

Приспособления для хранения огнетушителя

Современный рынок предусматривает несколько решений вопроса крепления огнетушителя в автомобиле:

Еще одним способом решения проблемы является собственноручное изготовление и установка креплений различного типа.

Крепление огнетушителя и способы его установки

Под термином «крепление огнетушителя» принято подразумевать специализированный механизм, который обхватывает корпус огнетушителя и предотвращает его передвижение внутри салона или багажника. Помимо него предусмотрены замки, которые в случае возникновения экстренной ситуации легко расстегнуть.

Для опытных автолюбителей не составит никакого труда изготовить подобное устройство своими руками. Для это понадобятся:

Последняя необходима для того, чтобы избежать стука огнетушителя о металл. Заключительным этапом должна послужить проверка на прочность — при движении автомобиля аппарат для тушения огня должен оставаться на своем месте.

Шкаф (пенал, ящик) для средств пожаротушения

Такой пенал представляет собой коробку, сделанную из пластика высокого качества. Внутри него располагается стандартный кронштейн, исключающий возможность передвижения огнетушителя в недрах контейнера. Сам корпус имеет высокую прочность, сохраняет полную герметичность. Дверца прорезинена, имеется средство фиксации по типу защелки. Цветовая гамма ящиков подобрана стандартно – корпус выполнен в черном цвете, крышка ярко-красного оттенка, призванного привлекать внимание. Рынок автомобильной продукции предлагает различные вариации размеров контейнера (в зависимости от модели используемого противопожарного оборудования).

Ящик можно располагать как горизонтально, так и вертикально. Особенно широкое распространение этот тип получил в среде грузовых автомобилей. Связано это с тем, что в таком транспорте допустима установка огнетушителя за пределами водительской кабины, но при этом должна быть гарантирована полная изоляция от воздействия внешней среды. С этой задачей лучше всего справляется именно такое средство хранения.

Попытка воспроизвести подобный пенал из подручных средств может быть не совсем удачной, ведь обеспечить полную герметизацию и неподвижность конструкции будет довольно трудно.

Подставка под огнетушитель

В сущности, описанный выше кронштейн (он же транспортное автомобильное крепление), является разновидностью подставки. Помимо него существуют приспособления напольного типа. Но, к сожалению, для автомобиля такой вариант неприемлем, не только в силу ненадежной фиксации, но и из-за неэкономного расходования пространства.

Обязательно ли нужна подставка в авто решать каждому владельцу. Единых требований в этом смысле не предусмотрено. Кроме того, можно сделать подставку своими руками, либо выбрать любой другой вид крепления.

Возможность надежно закрепить огнетушитель на стене авто говорит все же в пользу подвесных подставок.

Фиксирующий ремень

Самый «бюджетный», но не самый плохой из предложенных вариантов. Представляет собой несколько полос плотного материала, одна из которых является «липучкой». Ее очень удобно закреплять на внутренней обшивке багажника (на стене). В сущности, то же транспортное крепление, но без металлической основы.

Как альтернативу ремням некоторые умельцы научились использовать для закрепления огнетушителя карман из сетки. Правильно выбрав его размер, сравнительно легко класть и вытаскивать ликвидатор огня из этой конструкции, а также экономить свободное пространство в салоне.

Таким образом крепление огнетушителя в автомобиле — важный момент в обеспечении собственной безопасности. Общественное мнение делится на два лагеря: те, кто согласно правилам, закрепляет его в салоне автомобиля, подыскивая новые креативные решения; и те, кто в угоду комфорту пренебрегает правилами безопасности и переносит все в багажный отсек.

В том и другом случае совершенно очевидно, что по степени надежности лидирующие строки занимают кронштейны и ящики для хранения. Чуть менее безопасно хранение с помощью ремней и подставок, а также разнообразных самодельных приспособлений.

Источник

Крепление огнетушителя в автомобиле своими руками

Возможные места хранения огнетушителя в авто

Популярные производители авто выпускают их уже с огнетушителями. При этом изготовитель заранее обозначает правильное место для такого оборудования, которое имеет специальные крепления. Если у вас в автомобиле таких возможностей нет, необходимо будет выбрать это место самостоятельно. В действительности никаких ограничений тут не существует. Вы можете хранить огнетушитель в автомобиле практически в любом месте. Для его расположения подойдет, скажем, бардачок иди же пространство под сидением водителя, его также можно положить за спинку кресла водителя или оставить сбоку.

Важно при этом то, что автомобильный огнетушитель должен быть расположен в месте, откуда его можно будет просто достать. Это нужно затем, чтобы в случае надобности вы могли быстро воспользоваться данным прибором и потушить пожар. Сам огнетушитель не может как-то мешать управлению автомобилем. Это означает, что он не должен кататься в салоне, постукивая по нему. Такое устройство обязано быть надежным и должно иметь качественное крепление.

Виды огнетушителей по месту расположения

В зависимости от места расположения огнетушители можно разделить на две группы, включающие устройства для помещений, которые в свою очередь бывают настенными и напольными, и автомобильные (транспортные).

Автомобильные

Наличие средства пожаротушения в любом автотранспортном средстве – требование ПДД. Одним из популярных видов, благодаря своей эффективности, размеру и удобной конструкции, является порошковое устройство ОП-2.

Правилами ПДД установлены требования не только относительно объема и типа этого вида автомобильного оборудования:

Крепление автомобильного огнетушителя может осуществляться как внутри салона транспортного средства, так и в багажнике. Главным требованием является возможность быстро достать устройство при возникновении возгорания.

В некоторых современных автомобилях изначально предусмотрено наличие отсека под баллон и само устройство, о правилах использования которого дана информация в инструкции по эксплуатации транспортного средства.

В большинстве случаев автолюбителям приходится приобретать устройство самостоятельно, как и решать вопрос с их установкой внутри автомобиля. Крепление огнетушителя в автомобиле осуществляется при помощи универсальных приспособлений, не требующих внесения конструктивных изменений.

Выбор огнетушителя

Прежде чем выбирать огнетушитель, следует посмотреть есть ли на нем требуемая маркировка, указанная ГОСТом Р51017 2009 г. На этикетке должна присутствовать следующая информация:

Где удобней всего хранить огнетушитель в автомобиле?

Многие автовладельцы пытаются сделать так, чтобы огнетушитель находился где-нибудь поблизости, чтобы избежать долгих поисков этого важного инструмента для подавления очага пожара в нужный момент.

Не стоит забывать, что автомобильный огнетушитель имеет компактные размеры и может храниться даже в бардачке.

Но он не предназначен для этого, ведь в нем хранят автовладельцы различные полезные вещи. Так куда можно приспособить огнетушитель в автомобиле, чтобы можно было в любой момент до него добраться?

Среди различных мест, которые используют автомобилисты для хранения огнетушителей, можно выделить следующие:

Все эти места помогают хранить огнетушитель под рукой на всякий случай, если вдруг внезапно произойдет возгорание в автомашине, либо на дороге встретится автомашина, у которой началось возгорание.

Не стоит относиться к хранению огнетушителя как к просто соблюдению требований закона. Качественный огнетушитель, если его использовать вовремя, может спасти не только автомобиль от пожара, но и человеческие жизни!

Места хранения огнетушителя в автомобиле

Такое устройство нужно хранить в предназначенном для него месте, которое предусмотрено конструкцией машины. Также, очень важно знать о том, куда такой прибор ставить не надо. Вы должны осознавать, что устройство, которое предназначено для тушения огня имеет довольно приличный вес. По этой причине его следует держать в надежном и безопасном месте, устройство при этом должно быть как-то закреплено. Кроме того, огнетушитель не может располагаться в опасных местах, становясь дополнительным объектом удара в случае ДТП.

Очень часто водители кладут устройство тушения огня под свое кресло. И даже в случае фиксации такого прибора под сиденьем, вполне возможно, что при резкой остановке автомобиля или столкновения с другим объектом, огнетушитель слетит со своего места и ударит по ногам водителя. Конечно, он может влететь и в педаль, но лучше подстраховаться и не рисковать своим здоровьем.

Как закрепить огнетушитель в автомобиле

Для того, чтобы обеспечить высокую степень безопасности каждого транспортного средства, оно в обязательном порядке должно быть оборудовано огнетушителем, который находится в исправном состоянии.

Наибольшую популярность в качестве такого вида оборудования получил порошковый огнетушитель, вес которого составляет два или три килограмма. Местом расположения данного прибора становится багажник, салон машины или любое другое место, где он будет в свободном доступе.

Разновидности креплений. Так как в большей части машин особый отсек для его хранения не является частью конструкции, это становится причиной возникновения у владельцев автомобиля вопроса, где именно стоит хранить и закреплять огнетушитель. Для решения подобной проблемы, а также простого и надежного размещения такого устройства в автомобиле, имеются особые приспособления, размещаемые в выбранном месте самостоятельно.

Описание креплений для транспорта. Крепление для огнетушителя представляет собой специальную конструкцию, которая выглядит как кольца из металла, охватывающие его, с замками повышенной степени надежности. Разместить устройство можно в любом удобном месте, что зависит исключительно от размеров машины и пожеланий ее владельца. Конструкция металлических кронштейнов зависит от размера и веса выбранного огнетушителя. Должным образом закрепленный прибор безопасности, может стать вспомогательным средством ее обеспечения в ходе поездки.

Изготовление подобных крепления по силам практически любому водителю, для чего стоит использовать листовое железо требуемой толщины. Их конструкция зависит от объема средства тушения пожара, для обеспечения его удобного вхождения в заготовленные крепления. После изготовления отдельных деталей, их стоит установить на общее основание, с наличием отверстий для саморезов, при помощи которых оно будет крепиться к стенке салона или багажника.

В качестве дополнительного фиксирующего устройства используется резинка. Для предотвращения постукивания по полосам из металла, они могут быть обклеены с внутренней стороны полосками из звукоизолирующего материала. Изготавливая крепления для огнетушителя самостоятельно, стоит принимать во внимание отсутствие у него возможности перемещаться по багажнику или салону, представляя определенную угрозу.

Описание ящиков для огнетушителей. Вторым способом крепления огнетушителей в машине могут быть специальные пластиковые ящики разного размера. Самый большой уровень популярности такие аксессуары приобрели у водителей грузовых автомобилей и дальнобойщиков. Положительной стороной таких ящиков становятся их увеличенная прочность и герметичность. Материалом для их производства становится пластик. Крепления у них универсальные, что позволяет выполнить установку в любом автомобиле, вне зависимости от модели. Их устройство и размер дают возможность закрепления внутри огнетушителей массой от 6 до 9 килограмм, учитывая то, что в ходе движения они не должны по нему перемещаться. Кроме того, в таком ящике можно хранить и инструментарий.

Итог. Закрепление огнетушителя выполняется двумя способами: на наружном креплении, и в специальном пластиковом ящике. Главное, чтобы хранимый огнетушитель был надежно закреплен и не создавал помех и опасностей для водителя и его пассажиров, в случае необходимости резкого выполнения экстренного торможения. При возникновении пожара, у водителя должна быть возможность использовать его как можно скорее.

Смотреть все фото новости >>

Разновидности креплений, держателей и подставок

В связи с разнообразием моделей огнетушителей, существуют различные типы удерживающих устройств, обеспечивающих надежную фиксацию оборудования в вертикальном положении как на стене, так и на полу, в зависимости от габаритов и объема огнетушителя.

Кронштейн настенный транспортный является универсальным устройством и представляет собой крепление огнетушителя в машину или на стену в помещении любого назначения.

Универсальное металлическое настенное крепление

Для фиксации баллона на стене необходимо использовать специализированные металлические держатели – кронштейны, оснащенные легко открывающимися замками. Важно обращать внимание на хомут для огнетушителя, диаметр которого должен соответствовать типу закрепляемого на стене устройства.

Источник

Салон: Крепление огнетушителя в салоне

Ввиду неэффективности порошковых огнетушителей купил углекислотный, но по размерам они больше порошковых и его хранение был полный головняк.

Но я нашел выход, купил в пожтехнике настенное крепление

Нарезал резьбу в просверленных в ножках дивана отверстиях

Но это никуда не годится, поэтому сделал так:

Купил еще одну резинку и переделал репление

Комментарии 126

а сколько весит это крепление)?

спасибо. надо купить значит)

знакомый недавно тушил машину говорит порошкового на 3 секунды хватило

Не боишся что он может при аварии тебе в спину прилететь. Крепи не на резиновые жгуты а металлическим хомутом с защелкой.

Учти, газ при нагреве расширяется. Огнетушитель в салоне машины должен быть толстостенным. Что бывает так: auto.tut.by/news/accidents/298362.html

«Ребята, без паники! Работаю с этими огнетушителями лет пять уже. Тот, что на фото — углекислотный и, disturb-7, он не может иметь манометра. Рабочее давление в нем, конечно, такое, что позволяет нанести нехилый урон. НО: во-первых, неясно, углекислота ли в нем была (баллон часто испольльзуют для перевозки различных нелегальных веществ); во-вторых, покупать огнетушители нужно у родного производителя, тогда и спросить будет с кого, и уверенности в том, что не «кукла», будет побольше: в-третьих, читать нужно правила эксплуатации в паспорте (особенно пункты, касающиеся температурного режима и периодичности тех. обслуживания): в-четвертых, каждые пять лет баллоны высокого давления (а это он и есть) должны проходить переаттестацию, которая состоит в том, что баллон испытывают давлением в 2(!) раза превышающим рабочее и соответствующую отметку ставят на корпусе. Что касается оптимальности выбора, то я, например, вожу углекислотный огнетушитель. Правила эксплуатации я знаю и соблюдаю их. Выбор обоснован тем, что чаще всего горит проводка в авто, а для проводки ничего лучше углекислоты нет, о чем»

Учти, газ при нагреве расширяется. Огнетушитель в салоне машины должен быть толстостенным. Что бывает так: auto.tut.by/news/accidents/298362.html

там еще неизвестно что внутри было, почитай комментарий который я процитировал, если бы так оно было то у каждого второго они взрывались. Этот случай распиарили в СМИ не просто так, там что то другое было.
и вообще не могут быть такие последствия от взрыва баллона с CO2

Только вопрос в том что ещё может создать давление более 150атм?

Мужики хватит ерунду писать по поводу взрыва огнетушителя, вот вам ссылка www.kakprosto.ru/kak-8708…e-vzorvatsya-ognetushitel

Осталось пожара дождаться и умудриться его использовать вовремя.

И еще про исправность огнетушителей: Порошковые огнетушители с манометром определяют исправность по показания, стрелка должна находиться в зеленой зоне. А углекислотные огнетушители проверяются только на весах.

спорить можно бесконечно, у всех есть плюсы и минусы. По поводу взрыва- не надо его держать под лучами солнца и нагревать, и он не взорвется, потому что стенки рассчитаны на высокое давление с запасом.

Так как я имею дело как раз с огнетушителями, то могу сказать однозначно:Порошковый огнетушитель не взорвется в салоне автомобиля ( по сравнению с углекислотным). Потому-как давление воздуха в корпусе порошкового огнетушителя 16атм. А в углекислотном 150атм. При тушении возгорания ( именно возгорания, а не пожара, т.к огнетушители предназначены для тушения возгорания в начальной фазе и работают они ОП-5 или ОУ-5 в среднем 10 мин) они выполняют одну роль. Разница лишь в том, что от углекислотного огнетушителя огнетушащий состав в виде углекислоты после применения переходит в снегообразную массу. И по мере какого-то времени снег растаит и превратится в воду, не принося ни какого вреда обшивкам салона. А порошковый огнетушитель имеет в своем корпусе огнетушащий состав в виде порошка и при работе с ним после применения нужно весь салон чистить. А работают они, что ОП, что ОУ с запорно-пусковыми устройствами многократного действия. То есть- нажал, отпустил, опять нажал, снова отпустил. И так пока не кончится заряд. Но я-бы лучше закрепил огнетушитель стоя и в багажнике, а не в салоне.

первое-кто Вам сказал что порошковый огнетушитель неэффективен? он эффективнее чем углекислотный огнетушитель. гораздо эффективнее. если вопрос в том что углекислотным огнетушителем пламя локализуется без вреда для внутренних частей двигателя, то да. но никак не в эффективности. по размерам они приблизительно одинаковые, на мой взгляд в Вашем случае огнетушитель ОУ-3, он приблизительно такой же как ОП-4 по размерам, то есть огнетушащая способность у огнетушителя порошкового больше и по площади и по времени подачи аэрозоля. плюс вес, огнетушитель ОП-4 весит гораздо меньше чем ОУ-3 ввиду того что углекислотный огнетушитель изготовлен из металла, толщиной около 8 миллиметров. Еще один минус этого огнетушителя-Вы не сможете проверить работает он или нет пока не попробуете спустить его, а если Вы один раз откроете клапан то со временем вся углекислота выйдет. и довольно быстро. а у порошковых огнетушителей есть манометр, поэтому Вы всегда будете знать состояние своего защитника и сможете не обкакат*ся в тот момент когда он понадобится. И еще один плюс, зарядка огнетушителя ОП-4 в среднем 250 рублей, а ОУ-3 чуть дороже

Лучше чем в багажнике, но хуже, чем в прямой доступности для водителя.
