Установка штатного кругового обзора (Часть 1)

Всем привет, как уже говорил в предыдущем посте, информации накопилось много, а вот написать руки не доходят. И так: я поставил на сегодня датчик автокоррекции фар, но пока не решил его вопрос с активацией, по этому запись будет позже, т.к. считаю что выкладывать пост о недоделке как-то не правильно; установил блок кругового обзора (он же блок AVM), камеры в зеркала, индикаторы слепых зон и камеру заднего вида, о чем и пойдёт сегодня речь, в один пост по установке кругового обзора вся информация не влезет, по этому думаю частей 5 будет, да и тому, кто на это решится, будет проще искать информацию.
И так, поехали.

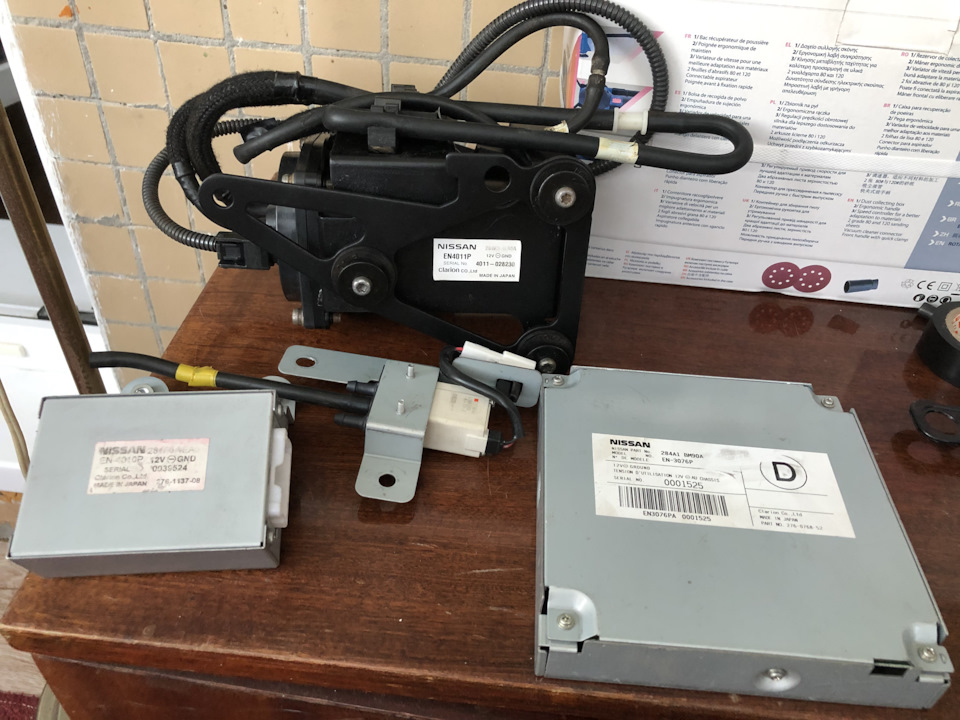

После установки камеры чтения дорожных знаков, мне не давало покоя, что система слежения за разметкой работает не до конца, а именно, нет звукового сигнала срабатывания системы. Почесав репу, поговорив с ребятами и почитав посты Night51, пришёл к выводу, что система не будет корректно работать без системы кругового обзора. Ну а уж если ставить, то ставить по полной (существует два вида кругового обзора: со слепыми зонами и без) Полистав авито, наткнулся на разбор, где почти все, что нужно, было, кроме нужного мне блока AVM со слежением за мертвыми зонами. В итоге, был найден и куплен этот блок в другом месте.

Теперь практика.
Для начала работ на как воздух нужны схемы, берём их из мануала раздел DAS.

Источник

Система кругового обзора своими руками (часть 2)

Часть 1
Во второй части я расскажу как я это все настраивал, было все очень не понятно, вопросов было много, а спросить не у кого.
Для начала как это все работает. Когда включаю заднюю передачу на проводе управления (синий) появляется +12 и на экран выводится изображение с задней камеры и общий вид сверху, когда правый поворот, то правая камера, левый поворот левая камера, в состоянии покоя передняя камера работает и на проводе управления напряжения нет. Весь этот цирк с переключением камер мне надоел, т.к. при обгоне он боковые камеры показывал и при перестроении, а когда на магнитоле включен навигатор, это мешало, все это так работало если я включал тюльпан в выход штатной камеры ЗХ, а синий провод на пин G5, если подключал к проводу «Camera in» от которого идет изображение на AUX тогда видео выходило на экран только при нажатии на ГУ кнопки AUX, но при включеи задней передачи на экране был черный экран, хотя штатную камеру я отключил и все её фишки.
Эту проблему я решил просто взял Y-разветвитель для RCA и подключил в оба тюльпана, а синий провод от кругового обзора остается не задействован, т.к. на ГУ и так откуда-то поступает информация о включении заднего хода, а правая и левая камера при включении поворота мне не надо чтоб принудительно показывала, чтоб включить переднюю камеру надо нажать AUX на ГУ, единственный минус, это то что при нажатии AUX перестает играть музыка.

Теперь по настройке, в инструкции расписан метод авто настройки по четырем матам 1,2*1,6 с шахматной доской, купить их тоже можно на алиэкспресс, но отдавать за них 2000руб у меня рука не поднялась, в ход пошли старые обои, пол кило черной краски и кисточка.

Вот ссылка на маты кому нужна.
С этим способом все просто разложил вокруг машины по краям, померил длину и ширину авто, нажал кнопку автонастройка, подождал несколько минул и все готово!

Но у меня почему то все нормально не бывает, у меня выдавало ошибку по передней камере, как сейчас я думаю это из-за того что она низко стоит и и почти прямо смотрит, но край бампера виден хорошо.

Я уже и номер открутил, думал может мешает, и машину в другое место пробовал ставить, ничего не помогало, а спросить не у кого было.
Потом когда полазил в настройках системы кругового обзора, перевод там очень корявый, нашел еще 2 способа настройки, один это совсем ручной, а другой так скажем полу-ручной, полуавтоматический, по 8ми точкам, но для этого понадобились другие маты, их тоже можно купить, но они уже около 3000руб стоят, но я переделал свои

Источник

Система кругового обзора 360 HD 3D.

Давненько ничего не писал…хотя время от времени постоянно что-то усовершенствую колхожу.))
Вот и сейчас, руки дошли до установки камер кругового обзора.
Всегда хотел такую приблуду, хоть и необходимости в ней для меня — ноль.
Подобные системы ставят только в премиум сборках автомобилей и не разу не в моделях Субару, поэтому решил купить универсальный комплект и приколхозить самому.

Изначально поиск был ограничен камер с развёрткой только HD, с возможностью записи, с универсальным методом креплений камер и с хоть каким-то брендом, которые хоть как-то будут «отвечать» за свой продукт.

SZDALOS HD 3D 360 Surround View System.

Используя картинки, мануал нам как бы намекает, что фронтальную камеру нужно устанавливать спереди (не может быть) в место логотипа или, как сделал я — ниже логотипа в решётке, в месте где соты глухие.

Заднюю камеру устанавливаем справа/слева в месте максимально допускаемое к середине бампера. Подключаться по питанию надо к подсветке номерного знака.

Боковые камеры устанавливать под углом 50-градусов к задней части автомобиля.

Калибровка необходима для правильной работы камер и отображения однородной картинке в режиме 360-градусов.
Калибровка, с помощью калибровочной ленты, может быть установлена для любого типа автомобиля: седан/хэтчбек; джип; микроавтобус.
Процесс калибровки представляет из себя процедуру, при которой необходимо ровно растянуть ленту вокруг автомобиля и ровно отметить метки на определённом расстоянии друг от друга. В итоге камеры должно чётко отображать расстояние от автомобиля до любой помехи вокруг. Так же, при правильной калибровке, будет отображена ровная картинке в режиме панорамы.

Т.к. я их уже разбирал, при установке повторителей поворота в зеркалах, я знал, что лишнего места под провода там уже нет.

Как снять зеркала и вдеть провода, написано в предыдущем посте о установке повторителей поворота в боковых зеркалах.

Каким-то образом, у меня получилось вдеть туда дополнительные провода под камеры. После того, как зеркала были на своём месте, а провода выведены на дверь, необходимо запитать провод с камеры на сигнал повторителя поворота, что бы во время поворота, включалась камера. После этого выводим провода по гофре изоляции из двери в автомобиль.

1. В меню программы мы можем изначально выбрать каждую камеру и сделать погрешность по регулировке, контрастности/яркости, теням, бликам и прочее.
2. Это превью-картинка, как должна происходить калибровка камер. Где сама коробка с под камер — является связующей ролью. Коробка имеет размеры необходимые для калибровки. Расставляем с помощью пульта метки отмеченные на ленте. В 3 и 4 метке мы должны выставить коробку, как на картинке, что бы попасть во внутреннее, крайние углы на коробке.
3. Довольно забавное занятие.)
4. Важно не заходить за чёрную, овальную метку.

Не очень понравилась установка только задней камеры. Я понимаю, что она универсальная. Но даже при максимальном отводе во внутреннюю часть, камера всё равно, может по сравнению со штатной, слишком виднеется.

Во всём остальном всё ОК. Самое долгое и муторное это продевание камер в зеркалах и последующее продевание этих проводов из двери в автомобиль.

Так же совет: Заранее определите где вы установите камеру под боковым зеркалом, что бы эта самая камера не упёрлась в пластик моторчика, платы или всего того, что может мешаться, когда вы будете закрывать нижнюю крышку. Я едва не попал на подтачивание.))

Камеры могут работать в 2-ух режимах. В обычном, нам привычном: показывает картинку, как видит камера. И в режиме панорамы (360-градусов), при котором за основу берётся изображение всех камер и происходит визуализация отображения автомобиля с высоты птичьего полёта или со всех возможных сторон.

Источник

Система кругового обзора на основе одной камеры ATOTO

Китайская беспроводная камера (камера на номерном знаке с передатчиком и приемник внутри авто) приказала долго жить, уж не знаю, что там поломалось…
Задумался о покупке более надежной, проводной системы.
И тут на просторах интернета мне попалось видео с чудом китайских инженеров:

Устанавливается всё достаточно просто. В крышке багажника запитался от фонаря заднего хода, протянул провод по водительской стороне под пластиком порогов, блок запитал от радио, подключил через угловой RCA разъём (тоже с али) видеосигнал — там тесновато и провод легко можно заломать.

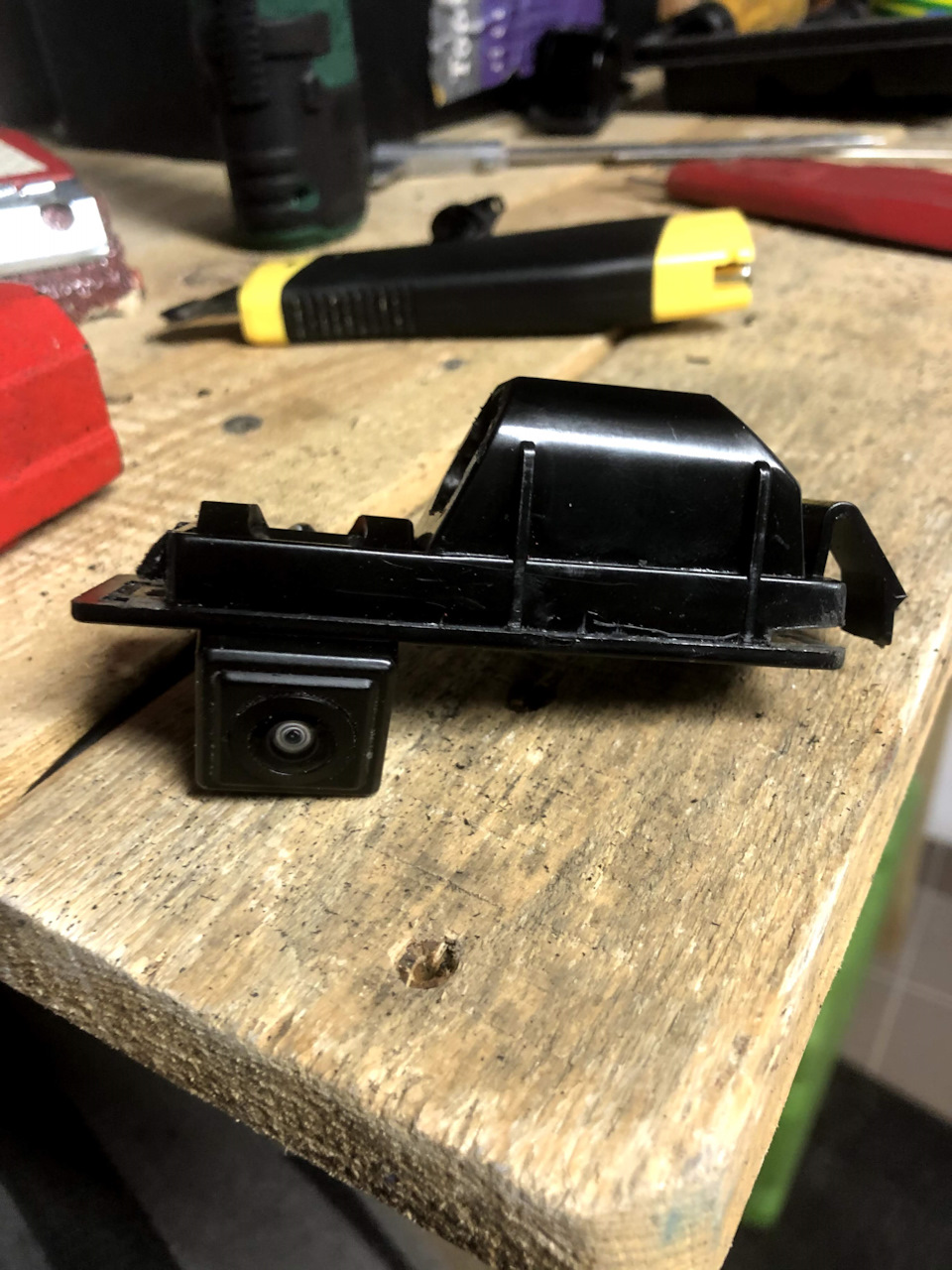

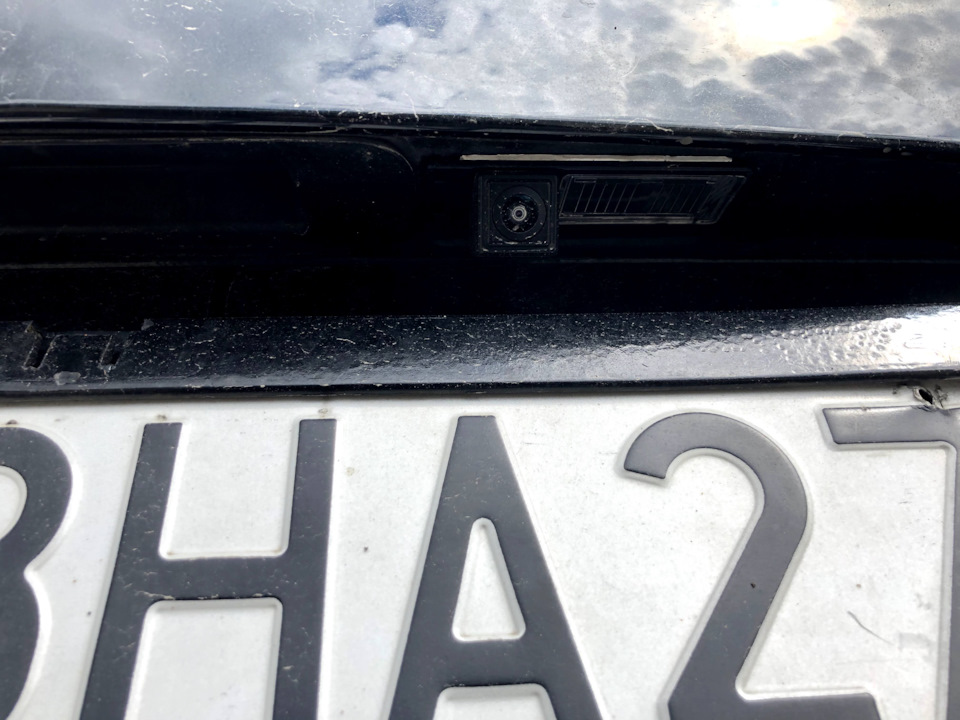

Заказал на али красивый держатель для такого типа камер, совмещенную с подсветкой номера. Но она оказалась от Zafira B. Допилил до наших размеров. Может, чуть позже закажу правильную.

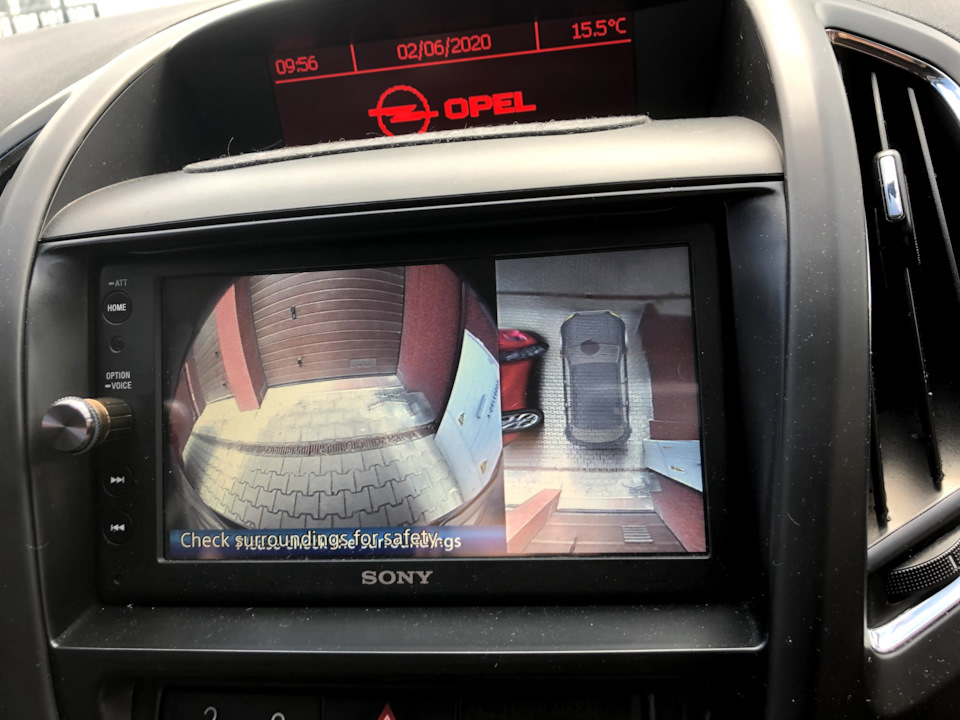

Откалибровал и настроил по инструкции. Один раз сбросились настройки, пришлось снова повторить процедуру калибровки. Отключил парковочные линии, чтобы не мешались на экране.

Из плюсов: параллельная парковка стала гораздо проще и приятнее (особенно вместе с парктрониками)
Из минусов: по привычке хочется смотреть в зеркала, никак не могу привыкнуть. Но может оно и правильно:)

Источник

Система кругового обзора для андроид. Монтаж и установка.

По просьбе трудящихся…
Монтаж и установка системы, очень сложный и трудоемкий процесс. Однако это того стоило! Теперь у меня на машине установлена настоящая система кругового обзора.
Особенно сложно и трудно даётся прокладка проводки в корпуса зеркал, для камер бокового обзора. Ведь для прокладки проводки приходится разбирать все обшивки дверей, снимать зеркальные элементы, электропривод зеркал. Разбирать полностью корпуса зеркал. Сама разборка корпуса зеркала на дорестайловых машинах оказывается не такое уж и простое занятие. А уж протяжка проводки через боковые стойки и разъемы в них установленные, это вообще отдельная история! Для прокладки проводки использовал кабельную протяжку. Под разъемом в стойке двери внизу есть технологическое отверстие. Через него и была выполнена проходка в стойку. Провод проведен через гофру. После матов и мучений проводку к зеркалам наконец то проложил. Провод камеры резать не стал. Разъем не перепиновывал. Протащил целиком кабель через штатный канал и гофру в двери. Сами камеры бокового обзора установил в технологические места предназначенные для подсветки зоны открытия передних дверей. Также заменил переднюю камеру и проводку к ней. Кабель для передней камеры в моторный отсек проложил вместо прежнего, через технологическое отверстие для троса замка капота праворульных машин. Заднюю камеру поставил рядом с камерой заднего вида вместо плафона подсветки номера. Проводку для задней камеры проложил в потолке по правому борту, с выходом через правую петлю крышки багажника. Парковочную камеру заднего вида демонтировать которая у меня установлена и прекрасно себя зарекомендовала не стал. Задняя камера для кругового обзора установлена отдельно и работает исключительно для системы кругового обзора. Парковочная камера подключена отдельно и включается только при включении задней передачи. Изображение с камер кругового обзора передается в очень хорошем качестве, светочувствительность высокая, даже для темного времени суток. Система кругового обзора ведет постоянную запись на флешку объемом 16 гб.

Добавил ссылку на работу системы обзора, а также фото внутренностей блока камер и работы самой системы кругового обзора.

Видео тестового выключения системы

Проверил систему в движении. Все работает нормально. Качество вполне приемлемое. Кстати, по мимо помощи в парковке автомобиля система ведет постоянную запись как видеорегистратор со всех 4-х камер. Удобная штука… Особенно за такие деньги. Единственный на мой взгляд недостаток системы управление от пульта, а не от CAN шины данных. Теперь буду думать как решить и эту проблему. Есть кое какие мысли и на этот счет.
