Как сделать обманку на светодиоды для авто своими руками видео
Обманка для поворотников при использовании светодиодов
Как все знают, если поставить вместо лампы накаливания мощностью 21Вт светодиодную лампу мощностью 1-2Вт, то реле поворотников начинает отрабатывать в 2-3 раза чаще, потому что думает, что одна из ламп с нитью накаливания перегорела.
Есть два варинант решения этой проблемы. Замена реле поворотников на модификацию для LED или навешивание обманок. Дополнительного сопротивления мощностью 20-25вт в параллель лампе повородника (Диоду).
Так как Сопротивления (Резисторы) мощностью 25Вт и сопротивлением 10Ом у меня уже были (сняд перед продажей с прошлой машины), то решено было поставить их (хотя если в будущем разживусь реле для LED то поставлю эту релюху)
Вот сам резистор (сопротивление) — золотого цвета
Так как резисторы (сопротивления эти очень мощные) то с них нужно отводить тепло. В идеале брать резисторы с металлическим радиатором. Хотя кто то использует керамические.
Для еще более эффективного рассеивания, резисторы желательно прикрепить на кузов, что бы было дополнительное охлаждение. Часть тепла передается на кузов.
Что бы не резать провода на новой машине, использовал зажимы. Тоже давно валялись без дела.
Все подключил и сделал по красоте.

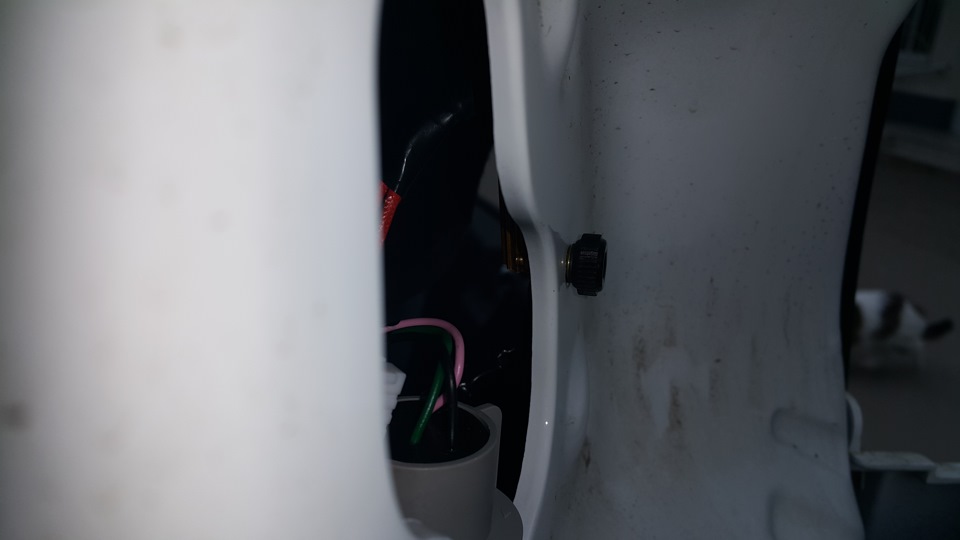

На кузове под фарой как раз есть отверстие. Через него то и закрепил резистор.
При 15 минутном прогоне резисторов на нагрев (проверял аварийкой) они нагрелись не сильно. Всего до 55-65гр. Я считаю этот детский сад.
обманка светодиодной лампы своими руками дешево
Всем здравствуйте, вот и я решил заменить лампочки передних габаритов на светодиодные.
Первым делом полез на небезызвестный алиэкспресс и заказал внешне похожие на эти ru.aliexpress.com/item/Me…Q&ws_ab_test=searchweb0_0, searchweb201602_1_10065_10068_433_434_10136_10137_10138_10060_10062_10141_10056_10140_10055_10054_10059_10099_10103_10102_10096_120_10052_10053_10050_10107_10142_10051_10106_10084_10117_10083_10119_10080_10082_10081_10110_10111_10112_10113_10114_10078_10079_10073_10070_10122_10123_10120_10127_10124_10125-10119_10110, searchweb201603_6, afswitch_1_afChannel, ppcSwitch_5, single_sort_0_default&btsid=2c218cc4-6b1b-46fc-ac60-4e93e7e0d72b&algo_expid=cf13022b-f1bc-4414-87c9-45ea71aee148-1&algo_pvid=cf13022b-f1bc-4414-87c9-45ea71aee148.
Хотел заказать тут www.ulmart.ru/goods/3749086, но друг ( pr0xor ) – подсказал, что они же, но в автодоке, на четверть дешевле и он без проблем закажет мне их там, что и было сделано!
Получил китайские, и даже не проверял, так и катаются в недрах бардачка, так, на всякий.
Причины замены:
1. Надоела желтизна света штатных лампочек.
2. Снижение нагрузки на электропроводку (5W лампа, против 1W светодиода)
Температуру света подбирал под галогенки ближнего света. Не любитель я холодного света диодов (хотя это дело вкуса).
Поставил и вот, что вышло
– вышло, по моему очень хорошо – светят ярче, потребляюм меньше, но как всегда в бочке мёда… НА ПРИБОРКЕ ВЫБИВАЕТ ОШИБКУ ПРИ ОПРОСЕ ЛАМП.
Печалька.
Решение задачи:
Сразу начал рыть инет в поисках обманки… нашел варианты:
1. купить обманки –
xn--80aejtqaddyh.xn--p1ai…aritnykh-svetodiodov-t10/
electro-kot.ru/avtosvet/s…todiodnyye-lampy/obmanki/
Но, что-то дорого выходит, возможно греются.
2. Изготовить самому из резисторов –
www.drive2.com/l/3350908/
но теряем экономию в потреблении, ведь резистор греется, а значит на нагрев он забирает мощность, и еще не известно какую…сильно греются… (на форуме нашел такую мысль о резисторе-обманке — А что произойдет если сгорит светодиод? Это пока в цепи стоит светодиод (диодная лампа), ток потребления маленький и резистор не греется, а представьте что будет если резистор останется один в цепи! Получится шунт! Нагреется как паяльник! Могу ошибаться, но все же…) Сикотно всёже.
3. Изготовить обманку из реле –
www.drive2.ru/l/288230376152074653/
реле вместо сопротивления — тоже потребитель, но из-за большой площади рассеивания тепла, не греется. Опять не понравилось-нет экономии, габариты, опять же велики, внутрь фары пихать, еще тарахтеть там будет, нет, не хочу. Из плюсов – дешево.
4. Изготовить самому из лампы накаливания.
www.drive2.ru/l/288230376152036489/
Но плюс от экономии пропадает напрочь, если вместо 10W лампы накаливания поставить 1W светодиод, а потом к нему обратно припаять эту же лампу, получим только повышение нагрузки.
И тут меня осенило, а что, если запаралелить с диодом совсем маленькую лампочку, маломощную, чтоб экономию, в ватах сохранить.
Поплелся в автомагазин и закупил вот таких малюсеньких лампочек, видимо в подсветку приборной панели идут, те, что под номером 2.
Наипростейший вариант обманок для светодиодов
Всем привет!
Решил сделать эту запись отдельно.
Когда-то несколько лет назад я начал тоже пытаться ставить светодиодные лампы в габариты, а т.к. машина оборудована системой проверки перегоревших ламп, она постоянно проверяет линии питания габаритов на изменение сопротивления, таким образом машина понимает замкнута цепь через нить накаливания лампы или нет, машина подаёт проверочные импульсы в проверяемые цепи и если цепь разомкнута (перегорела лампа) машина зажигает индикационную лампочку на приборке, что пора поменять лампочку. К тому же в момент подачи импульсов на проверку светодиоды даже в выключенном состоянии помаргивают, т.к. светодиоды не энертны и не имеют такого сопротивления как лампы накаливания
Так вот, если вместо лампы накаливания в такую машину ставить светодиод, то при проверке целостности цепи питания машина по сопротивлению видит обрыв цепи, т.к. у светодиода очень высокое сопротивление, соответственно загорается на приборке лампа неисправности.
Я начал рыть инет на предмет поиска так называемых обманок, которые изменяют сопротивление до нужного, чтобы машина считала, что в проверяемой цепи стоит исправная лампа.
Варианты решения этой проблемы:
1. покупка обманки (продаются в корпусе-радиаторе)
2. установка (с подборкой) каких-то мощных сопротивлений
3. установка в параллель внутри корпуса фары лампочки
поставил их на проводку габаритов параллельно, замотал чёрной изолентой, чтобы от них не исходил лишний свет и спрятал внутрь фары изнутри.
ВСЁ!
езжу уже несколько лет — проблем никаких
лампа маломощная, не греется, много не потребляет, в герметичном корпусе, лежит себе в фаре ни кому не мешает!
Резисторы-обманки в светодиодных лампах, плюсы и минусы
Это вторая часть, посвященная доработке автомобильных светодиодных ламп.
В данной записи поговорим о так называемых резисторах-обманках.
Ряд автомобилей оборудован системой контроля исправности ламп, которая сигнализирует в случае перегорания штатных ламп накаливания, например, ламп стоп-сигналов, габаритов и т.д. В этом случае, на щитке приборов загорается соответствующий индикатор (фото 1):
Система контроля ламп ориентируется на ток, проходящий через лампу. Если нет тока через лампу, значит, она перегорела. Как известно, светодиоды потребляют намного меньший ток, чем лампы накаливания. Поэтому, при замене штатных ламп накаливания на светодиодные, система контроля может не увидеть светодиодную лампу и включит индикатор неисправности.
Чтобы обмануть систему контроля, производители светодиодных ламп устанавливают в свои изделия нагрузочные (балластные) резисторы-обманки, чтобы искусственно увеличить ток, потребляемый лампой. На рис. 2 показана схема простой светодиодной лампы без стабилизатора тока (драйвера), где R1-R3 — токоограничивающие резисторы в цепи питания светодиодов, а R0 — нагрузочный резистор-обманка. Нагрузочный резистор подключается параллельно контактам питания лампы и создает дополнительную нагрузку, обманывая систему контроля ламп.
Наличие резистора-обманки можно определить по надписи CANBUS на корпусе светодиодной лампы (фото 3). Однако, не все производители ламп наносят подобную маркировку, поэтому окончательный вывод о наличии обманки позволит сделать только изучение внутренностей лампы.
Рассмотрим типовую цилиндрическую светодиодную лампу типа C5W или C10W. Отпаиваем контактные колпачки. Под ними расположены токоограничивающие резисторы R1-R3 (фото 4). О них подробно рассказано в первой части.
С обратной стороны, как правило, находится резистор-обманка (фото 5, 6). Его сопротивление обычно не превышает 500 Ом. Так, на фото 6, сопротивление обманок двух разных ламп составляет 150 и 180 Ом соответственно.
На фото 7-9 показана бесцокольная светодиодная лампа T10 W5W с резистором-обманкой сопротивлением 470 Ом:
Казалось бы, все замечательно, резистор-обманка имитирует лампу накаливания, система контроля ламп не «ругается» на светодиодную лампу. Но такое техническое решение имеет и свои минусы.
Во-первых, обманка увеличивает ток потребления лампы, иначе систему контроля не обмануть. Так, при напряжении питания U=14 В и сопротивлении нагрузочного резистора, скажем, R = 200 Ом, дополнительный ток через резистор составит I= U/R = 14В / 200 Ом = 70 mA. В этом случае преимущество светодиодной лампы в плане низкого энергопотребления снижается.
Во-вторых, резистор-обманка сильно нагревается. Мощность, рассеиваемая на резисторе, рассчитывается по формуле P = U^2/R. При напряжении питания бортсети 14 В и сопротивлении резистора 200 Ом, на резисторе будет рассеиваться мощность P = 14В * 14В / 200 Ом = 0.98 Вт. В связи с небольшими габаритами светодиодных ламп, производители обычно устанавливают резисторы-обманки типоразмера SMD 2010 с максимальной рассеиваемой мощностью 0.75 Вт. В таком случае обманка работает с перегрузкой и греется как маленькая электроплитка.
1. Если в автомобиле нет системы контроля исправности ламп, резистор-обманку можно просто удалить. Такая лампа будет потреблять значительно меньший ток и будет меньше нагреваться.
2. Если система контроля присутствует, то можно попытаться установить обманку с более высоким сопротивлением. Номинал резистора придется подбирать экспериментально, при каком наибольшем сопротивлении система контроля еще не срабатывает. В итоге получим меньший ток потребления и меньший нагрев лампы.
В-третьих, есть еще один существенный минус. Следует помнить, что обманка полностью дезинформирует систему контроля исправности ламп. Даже если светодиодная лампа перегорит, система контроля будет молчать, так как резистор-обманка по-прежнему будет имитировать лампу накаливания.
Для более мощных светодиодных ламп применяются внешние резисторы-обманки с большой рассеиваемой мощностью. Например, при замене ламп накаливания типа P21W номинальной мощностью 21 Вт на светодиодные (обычно устанавливаются в указателях поворота), применяются резисторы-обманки с рассеиваемой мощностью 25-50 Вт (фото 10). Подробнее об установке таких обманок см. мою запись Установка светодиодных ламп в сигналы поворота фар.
Бывает, что в конструкции светодиодной лампы резистор-обманка не предусмотрен (фото 11-13), или же из экономии просто не установлен (фото 14). В таком случае, при наличии системы контроля ламп, обманку придется устанавливать самостоятельно.
Установка резисторов-обманок для светодиодных ламп
При установке светодиодных ламп в автомобиль некоторые владельцы сталкиваются с проблемами.
Первая: при установке светодиодных ламп в поворотники, реле поворотов срабатывает чаще, как будто перегорела какая нибудь лампа. Происходит это по тому, что реле поворотов расчитанны на стандартные галогеновые лампы, мощность которых может быть в диапазоне от 1W до 21W. Светодиодные лампы потребляют от 0.1 W до 6W.
Выходом из этой ситуации является установка дополнительных резисторов (обманок) или специальных реле поворотов, рассчитанных на использование светодиодных ламп.
Поскольку специальные реле довольно дороги и их можно использовать только со светодиодными лампами (например, нельзя поставить 2 светодиодные лампы и 2 галогеновые), то рассмотрим вариант подключения резисторов (обманок).
Для примера расчёта возьмём стандартный автомобиль, у которого установлены 2 лампы поворотников в передних фарах, 2 повторителя поворотов на крыльях и 2 лампы поворотников в задних фонарях. Далее нам необходимо определить тип лампы: обычно в фарах и фонарях используются лампы мощностью 21W, а в повторителях на крыльях или зеркалах — мощностью 5W.
Вторая проблема — это проблема с бортовым компьютером. Во многих современных автомобилях стоит система определения неисправности ламп, которая сигнализирует о том, что какая-либо лампа вышла из строя. В других, более продвинутых системах, происходит отключение электропитания поврежденной сети и (или) переключение её функциональности на други лампы (например, перегоревшие стоп-сигналы будут зажигаться в лампах противотуманных фар заднего фонаря).
При замене ламп на светодиодные, данные системы сигнализируют о том, что лампа перегорела. Происхдит это по тому, что светодиодные лампы потребляют намного меньше энергии чем галогеновые (на которые данная система и расчитана). К примеру, вместо 55W противотуманной фары всего 7.5W.
Выходом из ситуации являются всё те же резисторы (обманки). Установка резистора, мощностью 55W, к имеющимся в светодиодной лампе 7.5W даст в сумме 62.5W, что не выходит за рамки погрешностей таких систем контроля (их погрешность
Установка резисторов (обманок) в цепь осуществляется с помощью коннекторов, которые входят в комплект поставки. Они не повреждают провода (при установке происходит неболшой разрез изоляции провода, что обеспечивает электрический контакт с проводником). При демонтаже незаметны следы их установки.
Принципиальная схема установки Резисторов обманок:
От источника питания через выключатель (или реле), по средством 2х проводов «+» и «–» к лампе подаётся ток. Подключение резистора в цепь производится параллельно. То есть, один из проводов резистора, по средствам коннектора, присоеденяется к плюсовому проводу, второй провод резистора присоединяется к минусовому. Вследствие чего получается стабильная система, отвечающая заводским характеристикам.
Далее подробно рассмотрим резистор, его крепление и подключение. На следующем рисунке изображены 2 резистора мощностью 25 и 50 ватт. Габаритные размеры резисторов обманок 30*27*15мм и 30*50*15мм соответственно:
В комплект включен резистор, 2 винта и 2 гайки для крепления к корпусу автомобиля, а так же 2 зажим-коннектора для проводов:
Подключение резистора выполняется следующим образом: в коннектор вставляется провод от лампы поворотника и один из проводов от резистора. После чего, защелкивается фиксатор. Так же зажимается второй провод от поворотника со вторым проводом резистора. При этом металлический коннектор замыкает провода. После закрытия фиксатора, металлический коннектор становится скрыт, а корпус «захлопнут» тем же фиксатором:
