Как сделать очень громкий сигнал на авто своими руками

Установка пневмогудка (очень подробно+много фото)

Ходили мы с товарищем как-то по магазинам, ничего не предвещало беды… Искали то ли уплотнитель на его калину, то ли ещё какую-то мелочь. Внезапно вспомнил, как недавно смотрел, что ребята ставят пневмодудки, и гудят они достойно! Хотел себе такую же, ибо стандартный сигнал тихий, да и так малоприметный. Решил спросить, один пожилой мужик подвёл к своему ларьку и показал огромный выбор гудков. Из них мне больше понравился именно этот.

Толковой инструкции не нашёл, во многих БЖ просто пару фото и схемы, поэтому решил подробно написать как делал сам. Надеюсь, кому-то, кто особо не разбирается и захочет поставить, эта запись будет полезна.

В комплекте были сама дудка, шланг и маленький компрессор. Никаких бумаг, ничего не шло. В том, что произведено в Китае сомнений не было, но цена приемлемая, да и качество тоже (за время сборки ничего не развалилось и работает нормально).
Посмотрев на драйве, да и так бороздя просторы интернета, наткнулся на 2 вида подключения — через реле и от стандартного звонка. Вначале через реле делать не хотел — уж больно сложно всё получалось, но решил всё таки взяться. Прикупил держатель с предохранителем на 30А, нашёл 2 метра медного провода, собрался с духом и начал собирать. Нашёл несколько схем реле, вот некоторые из них:

Я делал по 1 и 2 схеме, они одинаковы, только по разному нарисованы.
Когда со схемой уже определился — начал всё делать.
Сначала снял старый звонок.

А вот, кстати, и новый гудок.

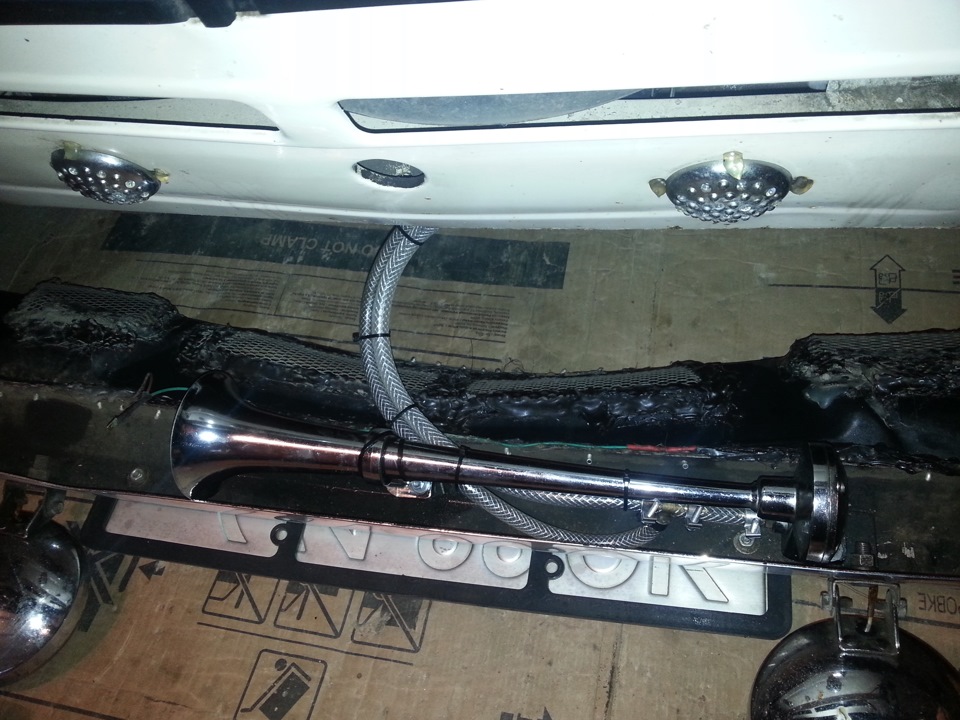

Долго думал, куда же поставить дудку, она то конечно большая, громкая, но вот места занимает тоже немало. Решил это оставить на потом и начал заниматься проводкой.
Со старого сигнала выходили 2 контакта, но в ненужном мне штекере. Штекер аккуратно прорезал, из пластика, путём кое-где подрезал, кое-где подогнул, достал 2 штекера.

Поначалу хотел соединить контакты с помощью строительных переходников, даже обточил и примерил уже.

Дальше приступил к подсоединению этого дела к реле.
Как назло, никаких клемм у меня не нашлось, да и разъёмов тоже, а бампер был уже снят и отступать не хотелось… Поэтому в дело пошли пояльник и термоусадка с изолентой. Начал прикреплять это дело к реле. На «+» от аккумулятора до реле (расстояние небольшое) пустил держатель предохранителя, с его проводом, которого вполне хватило. От «+» и «-» заводского гудка пустил провод в изоляии 2х1,5, отмерил примерно 1,5 метра. От «+» реле пустил провод 1х2,5, предварительно высвободив его из толстой изоляции ( до этого было 2х2,5 в толстой изоляции). Тоже примерно 1,5 метра.
Соединив всё согласно схеме на реле, получилось что-то такое.

На другую сторону держателя предохранителя припаял самодельную силовую клемму, сделанную из крепежа для полок с помощью балгарки и дрели =)

Затем всё это дело замотал кучей изоленты и пустил в пластиковую гофру.

И приступил к соединению компрессора.

Минус решил кинуть на кузов, но клемм не было, поэтому наколхозил ещё одну «клемму» из оставшейся части крепежа.
Раз паяльник был под рукой, то решил отказаться от пластиковых соединителей и тоже спаять провода от заводского звонка, и снова всё в термоусадку.

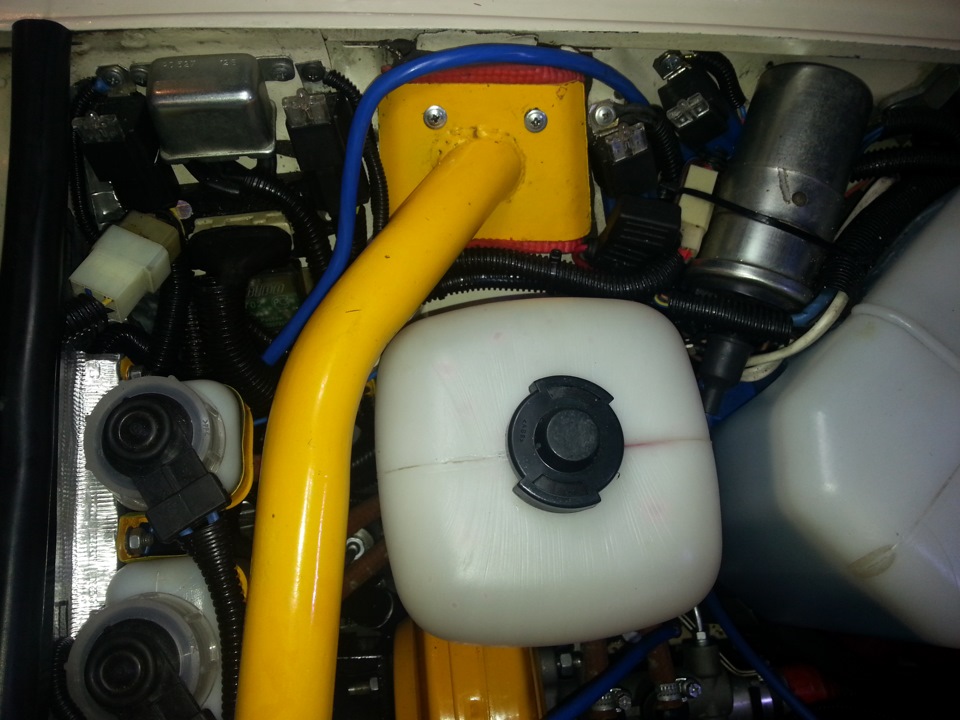

Рядом с АКБ нашёл место для реле

Перед закреплением компрессора надел на него целлофан из под дудки, дело было уже под утро, ибо пол ночи колупался, поэтому только на утро допёр, что как компрессор через целофан воздух засасывать будет, потом всё исправил и вот результат:

Хотелось бы ещё сказать, что результатом я крайне доволен, гудит как надо. Времени ушло довольно много, начинал вечером, закончил под утро. Правда большая его часть ушла на поиски ключа на 13, который «только что лежал здесь» и различных припоев и термоусадок =)
По поводу подключение через реле… Я не жалею потраченного времени (тем более средств), ибо в процессе подключения столкнулся с проблемой, кинул компрессор на заводские контакты, просто попробовать звучание и проверить работоспособность, спустя пару нажатий сгорел предохранитель. С завода стоял на 10А и он перегорел, это ещё раз мне указало на правильность моего выбора))

Вот видео звучания, хотя весь звук передать так и не получилось, в жизни громче гудит.

Паял всё обычным паяльником, использовал припой с канифолью и паяльный флюс (очень хорошая вещь!).

По цене вышло так:
Пневмогудок — 650р
Держатель с предохранителем — 30р
Реле — лежало в бардачке
Набор термоусадки тоже уже был — 30р
Пластиковая гофра — 20р

Итого всё удовольствие получилось 730р. На мой взгляд они того стоят!

Надеюсь, статья оказалась довольно подробной и информативной, кому-нибудь да поможет!)

Источник

ПНЕВМОСИГНАЛ

Он же — пневмоклаксон, дудки, airhorn и т.д.

Ничего мудреного тут нет вообще и много мозгов не надо. Просто пишу, чтоб облегчить жизнь тем, кто решил (или задумал только) собрать пневмодуду, а не для того, чтоб меня залайкали (мне по фиг на это вообще) и не для того, чтоб тереть, что это опасно и бабушек до инфаркта доводить у сбербанка, после получения пенсии и роженицам помогать, чтоб процесс быстрей пошел.

По существу.
Из чего состоит пневмосистема для дудок:

Основные элементы :
1. Компрессор
2. Электромагнитный клапан (соленоид)
3. Обратный клапан
4. Реле давления
5. Ресивер
6. Пневмосигнал(ы) (дудки)

Дополнительные элементы:
1. Пневмосоединители
2. Фитинги
3. Трубки высокого давления (пневмотрубки)

По желанию:
1. Выносной манометр (в кабину)
2. Контрольная лампа (в кабину)
3. Байонет (быстросъемный разъем) для подсоединения шланга с пистолетом к системе — для подкачки колес или иного.

Все комплектующие (покупные) я использовал фирмы «E-MC». Можно конечно собирать на крутецких комплектующих типа «CAMOZZI», но за это придется и отвалить соответствующие деньги.

1. Компрессор.
Брал «Беркут R15». Почему его — пожалуй один из самых безотказных компрессоров за свои деньги. Почему R15 — можно и 17-й и 20-й, но это уже перебор для этих целей, т.к. у меня чисто дудки, а не пневмоподвеска.

2. Электромагнитный клапан.
Служит для того, чтоб сбросить воздух с ресивера в дудки. Клапана бывают на 12 и 24 вольта и если вы покупаете дудки со встроенным клапаном (типа как у Hella), то смотрите на вольтаж.
Мне досталась дудка от Freightliner длинной 1 метр (без 3 см). На ней не было встроенного электромагнитного клапана, как и на большинстве грузовиков с серьезными дудками. Пришлось покупать его отдельно.
Важно, чтоб проходное отверстие в электромагнитном клапане было не меньше внутреннего диаметра трубки идущей от ресивера на клаксон.

3. Обратный клапан.
Нужен обязательно. Работает так — в одну сторону воздух пропускает, а назад нет, т.е. не позволяет воздуху накаченному в ресивер давить на компрессор, как во время его работы, так и в отключенном состоянии. Стоит он сразу на выходе компрессора.

4. Реле давления (датчик давления).
Служит для того, чтоб отключить компрессор по достижении необходимого нам давления и включить его обратно, когда давление упало ниже определенного.
Между лапок контактов находится винтик под шлиц и при помощи него выставляется необходимое давление (на моем порог от 0 до 10 бар).

5. Ресивер.
Мне достался почти новый от MANа объемом на 4 литра и давлением на 12,5 bar.
Важно — на ресивере должно быть два выхода. Первый — сбоку или сверху — для закачки воздуха в ресивер и одновременно стравливания с него воздуха в дудки, а второй выход снизу. Через него сливается конденсат. У меня стоит клапан, но можно поставить и кранчик.

Отлично подходит для ресивера порошковый огнетушитель типа ОП-4 или ОП-5. Они бывают разных форм, объемов и размеров. Останется только сделать еще одно отверстие (одно уже есть) и наварить гайку под необходимый штуцер или фитинг.

1.2. Пневмосоединители и фитинги.

Как их выбирать? У меня уже был ресивер, компрессор и дудка на момент необходимости покупки соединителей и фитингов. Я замерил на них резьбу и размер отверстий. Потом начертил схему (разводку пневмотрубок) и примерно прикинул, что где будет стоять. Потом поехал в кантору, где продают пневмооборудование. Там мы по схемке все подобрали (как я тогда думал), но в итоге все вышло немного по другому и пришлось ехать докупать еще шняжек.
В этих соединителях трубки высокого давления фиксируются по типу быстрозажимного соединения. Трубка очень ровненько отрезается и тупо вставляется в фитинг и все.

Фитингов и соединителей в продаже существует огромное множество разновидностей (просто конструктор) — тройники, разветвители, переходы с одного диаметра трубки на другой, переход с резьбового соединения на шланг ну и т.д.

Важно — все резьбовые соединения на фитингах имеют резиновые уплотнительные кольца. Но будет мега хорошо всю резьбу пройти фумлентой, а на штуцера (например выход с компрессора) натиснуть качественные хомуты.

Использовал 8, 10, 12 и 14 мм (по внешнему диаметру).
Например с ресивера у меня выходит 14 мм трубка, дальше переходник 14/12, потом 12-я трубка идет на петярник. А с компрессора идет 8-ми мм трубка. На датчик давления 10 мм. Короче полет фантазий.

Важно — пассивные механизмы, например датчик давления, выносной манометр или выход с компрессора достаточно обеспечивать тонкой трубкой типа 8- ки (по внешнему диаметру). Это позволит облегчить монтаж и сэкономить место.

Важно — Трубка отходящая от ресивера должна идти (очень желательно) прямотоком через прямой соединитель (по необходимости) на клапан и далее на дудку. Любой уголок имеет конструктивное утоньшение, что затрудняет хоть и не много потоку воздуха.

Важно — Воздух из ресивера должен доставляться в большом объеме за малое время. Это достигается трубкой (у меня 12-ка по внешнему) с хорошим (большим внутренним диаметром и минимумом переходов и изгибов.
Короче просто попробуйте дунуть ртом в метровую трубку диаметром внешним 8 мм и 12 мм, сразу станет куда яснее.

1. Выносной манометр в салон.

В принципе по желанию, но мне кажется он необходим. Надо знать чего у нас там качается и сколько сбрасывается.

2. Контрольная лампа.

Крайне необходимый элемент в салоне. Особенно в купе с манометром. На манометр внимание не всегда обращать удастся, а вот контрольная лампа включается тогда, когда начинает работать компрессор и выключается после его отключения. Зачем она? Ну например утечка воздуха. Воздух травит а компрессор качает, чтоб поддерживать давление. Или датчик давления залип, а компрессор корячится и качает и качает. Хорошо если тепловое реле сработает.
Короче сигнальная лампа всегда отражает работу компрессора, как говорится на лицо все и это дает повод обратить внимание на манометр. А если она вообще начинает часто включаться или долго не отключаться, то вы всегда поймете, что пришла бяда и вовремя посмотрите систему. Себе я поставлю светодиод ядреного раздражающего света, на видное глазу место, чтоб момент не упустить.

3. Байонет или быстросъем.

Вот пример, как мне кажется, не очень правильных соединений, которые обеспечивают быстрый спуск воздуха из ресивера в дудку с минимумом потерь.
Может я сильный перестраховщик?

Тут из ресивера выходит 14-я трубка через уголок, далее переход 14/12, а далее тройник (разветвитель) у которого внутренний диаметр в месте разветвления сужается, что есть не гуд. Соответственно на правую часть (клапан), уже воздух прет с небольшими, но потерями.

А тут вообще косяк. После тройника (где уже потери) идет гребенка (типа пятерник) и от него с поворотом на 90 градусов и очередным внутренним сужением в гребенке идет уже клапан.

Самым грамотным будет если разветвитель убрать из цепочки между ресивером и гребенкой и переставить его в иное место, а вместо быстросъема поставить электромагнитный клапан, а за ним дудки. Таким макаром воздух пойдет по прямой без изгибов и сужений разный. Что было потом и сделано.
Ну от руки по-быстрому это выглядит так

Теперь настал момент вкорячить наши приблуды в авто.
Компрессор у меня будет стоять на сваренной из строительных перфорированных уголков и пластин конструкции. К ней еще прикреплена монтажная распаечная коробка, в которой находятся релюхи, соединяются все провода через клеммы. Сама конструкция крепится на лонжерон.

На монтажную площадку была наварена пластинка (она спереди), на нее будет дополнительно фиксироваться ресивер.

Ресивер поставил между внутренним крылом и лонжероном.
С одной стороны он крепится на внутреннее крыло и фиксируется через пластину 2 мм болтами, а с другой стороны крепится хомутом вокруг ресивера к монтажной площадке.
Внизу мы видим клапан для слива конденсата.

Вот уже установлен ресивер, компрессор на площадке, электромагнитный клапан на выходе которого разветвитель на две дудки.

Тут уже стоит быстросъем для подкачки колес, датчик давления, выход на внешний манометр.

Далее монтируем электрику.
Для этого я использовал 2 релюхи — нормально замкнутая и нормально разомкнутая. Датчик давления у меня нормально разомкнутый (т.е. он разомкнутый пока давление от ресивера на него от 0 до установленного мной необходимого. При превышении которого он замыкается). Так и реле, если оно нормально разомкнутое, то оно и будет разомкнутое, пока питание на катушку реле не поступит и не замкнет ранее разомкнутые контакты.
Подключение сделал по след-му принципу:
Сигнал на включение подается от противотуманок (ПТФ), он с ними запаралелен, а силовой провод идет от аккума естественно, через предохранитель.
Штатного сигнала у меня по причине смерти оного нет, поэтому + и — которые шли на сигнал штатный, теперь идут у меня сразу на электромагнитный клапан, т.е. нажимая пикалку на руле у меня включается не штатный гудок, а сразу клапан (который и стравливает воздух). Штатного гудка у меня больше вообще не будет.

Ну и спаял все релюхи. Подпаял к ним папы и мамы. Остается только заранее заготовленные провода к ним подключить.

Ну и вот оно. Мой метр хромированного самолюбия (шучу).

Ну что ожидать от метровой дудки по звуку. Ну примерно это среднее между седельным тягачом и пароходом. Тупо глубокий низкий бархатистый бас. Это не особо то, что я хотел. Назвал дудку ДЖИГУРДА. Знал, что он меня удушит своим басом, по этому у меня с электромагнитного клапана выходит фитинг на два выхода. Планирую в дальнейшем поженить своего джигурду с коротышкой писклявой сантиметров в 50 длинной. Коротышка будет у меня с именем ВИТАС и останется в моторном отсеке жить, а джигурда уедет в бампер на пмж.

Очень много полезных фоток не уместилось. Жаль очень.
Надеюсь кому эта запись будет хоть как полезной.

Источник

Добавляем громкости сигналам своими руками

Иногда кажется, что автомобильные сигналы почему то тихо работают. Вот и друг ко мне пришел с такой-же проблемой и попросил сделать чтобы сигналы сигналили так, чтобы уши заварачивались…Это хорошо, что я знал один проверенный способ, который и предлагаю сегодня вам. Для этого нам потребуется два комплекта сигналов для авто и отрезок канализационной трубы из пластмассы.

Диаметр трубы подбираем такой, чтобы свободно в неё вxодило сигнальное устройство. Длина трубы – приблизительно полметра.

Также надо будет купить эпоксидную смолу и несколько палочек силикона.

Затем обрезаем трубу на 2 одинаковые половины, старайтесь резать трубу как можно ровнее.

Вот делаем первый сигнал, устанавливаем его в трубу и для герметичности обмазываем его силиконом. Потом как засохнет силикон, готовим эпоксидку и шприцом заливаем прямо сверху силикона. Затем таким же способом изготовляем и другую трубу с сигналом…

После того как полностью промазали трубы силиконом и эпоксидкой, выставляем на свежий воздух часиков на 5 для отвердения.

В готовых трубах проделываем отверстия для проводов и для крепления (для болта). Болт подбираем такой, чтобы вам было потом легко закрепить данную конструкцию под капотом своего автомобиля. Потом на трубах с обратной стороны прикрепляем ещё по сигналу.

Вот как делать практически всё видно из фотографий, другие сигналы крепим всё также как и предыдущие сперва силикон потом эпоксидка, выводим провода в итоге получаем по четыре провода от каждого сигнала, эти провода запараллеливаем и получаем по 2 провода с каждой трубы.

Плюс этих сигналов в том, что этим сигнальным устройствам всё равно как вы подключите полярность, они всё равно будут сигналить. Эти сигналы в трубе издают звук с частотой 300 герц. Это мы пробовали только два, а если подключить все четыре?

Потом все наши сигналы мы прикрепили под капотом автомобиля, провели провода, подключали через реле и когда был нажат сигнал, то уши просто свернулись в трубочку и минут пять ничего не слышали- стоял один звон…Короче это не сигналы, это просто сумашедшие сигналы…Так что если вы хотите усилить свои сигналы, то действуйте по выше описанному и проверенному нами способом. Желаю всем удачи на дорогах.

Источник

Профилактика и усиление воздушного сигнала.

Всем привет. На днях чегой-то забарахлил воздушный сигнал. Отчётливо слышно срабатывание реле, ненормальную, тарабанящую работу компрессора и полное отсутсвие звука. Сигнал вещь нужная, в некоторых случаях необходимая, поэтому не стал откладывать «в долгий ящик», да и погода пока позволяет ещё чем-то заниматься в гараже.

Снял компрессор, почистил от грязи, пыли, внутрь, через выходное отверстие, щедро залил смазку проникающую Хадо с ревитализантом. Через некоторое время запустил компрессор — работа наладилась.

Видать время, от времени, компрессору нужна периодическая смазка, и если прозевать «нужный» момент, может накрыться вовсе. Дудке тоже слелал профилактику, разабрал, смазал мембрану силиконовой смазкой. Год назад когда ставил этот сигнал, звук сразу понравился, но чувствовалось, что не хватает ему немного давления, выдаваемого компрессором. И когда я его перенёс из-за решётки, под бампер, расстояние воздушной магистрали (трубки) увеличилось, и появилась небольшая задержка в срабатывании. Работал конечно, но хотелось получше. Решил заодно, пока всё снято, добавить ему давления, поэтому купил ещё один компрессор. Сделал новую крепёжную планку, под два компрессора, и закрепил их.

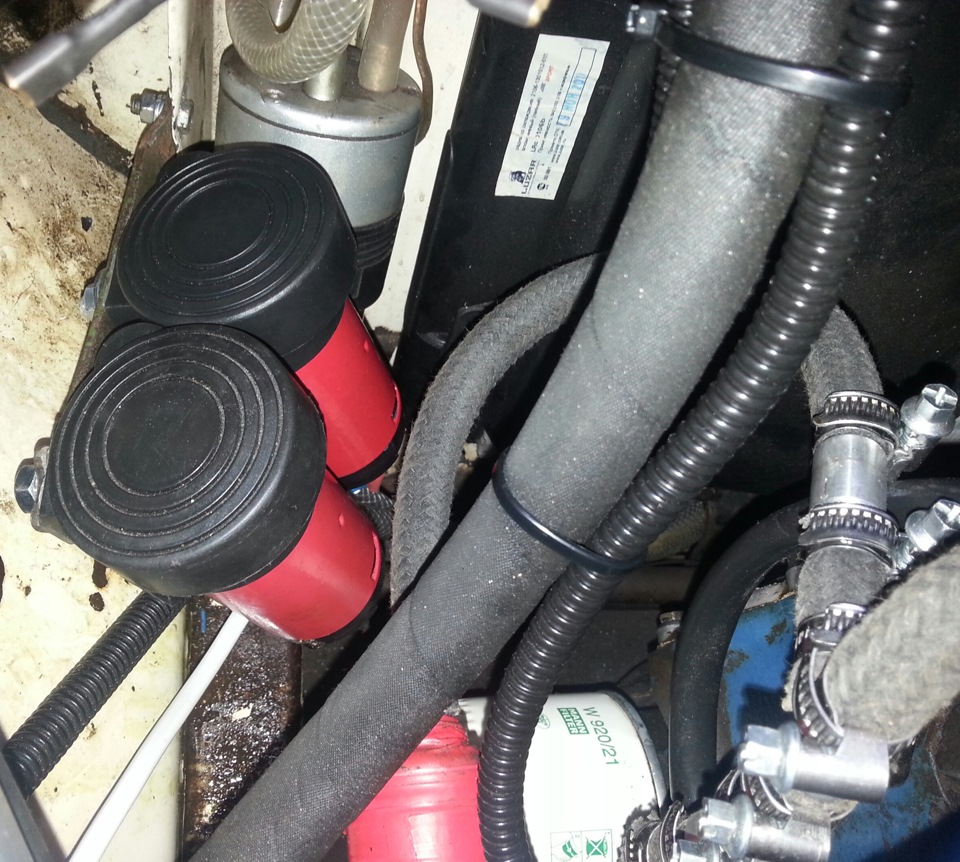

На тёплое время года запланирована ШВИ подкапотки, тогда планку покрашу как положено, пока временно так. От компрессоров решил проложить, до дудки, две магистрали и тройник ставить по близости к ней.

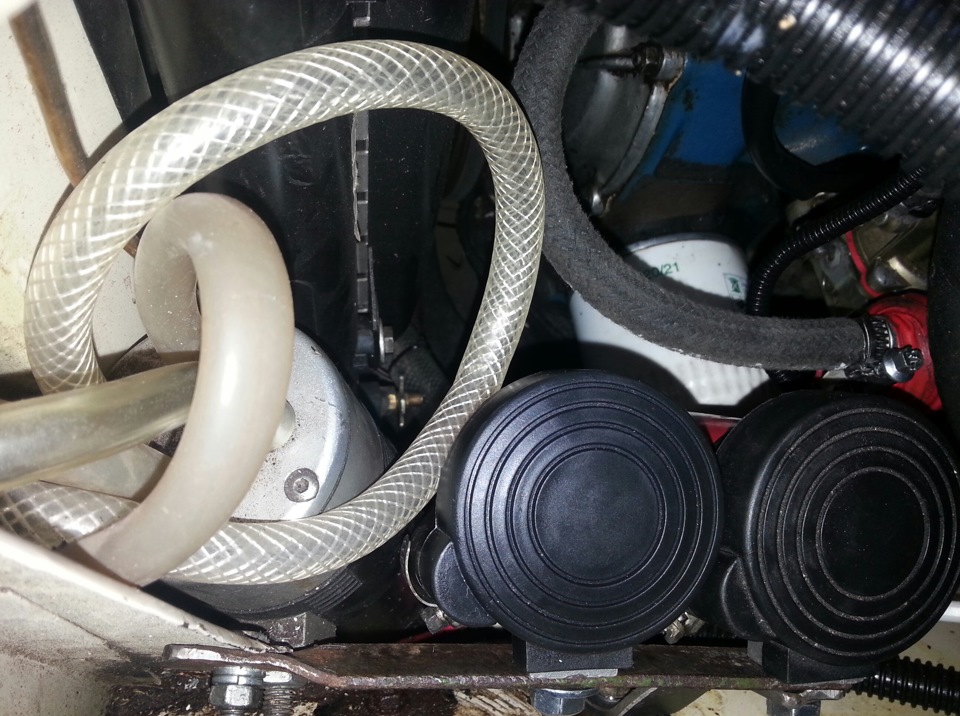

По подключению, второй компрессор подключил аннологично первому, с помощью реле,

но питание, от аккумулятора, и предохранитель, у каждого свой, отдельный. Для наглядности выложу такую же схему подключения, первую попавшуюся из сети.

После установки и проверки, результат порадовал. Этот сигнал должен сразу идти набором, с двумя коспрессорами.) Проблема с задержкой исчезла, звук немного изменился, стал повыше и конечно погромче) именно, в самый раз, не так что бы прохожих в ступор ставить, ) но и в нужный момент что-бы услышали, бывает и такое. Ну и если один компрессор откажется в какой нибудь момент работать, второй не даст остаться без сигнала полностью. Ну и фото:

Источник

Автомобильный гудок с различными мелодиями

Шаг первый: схема подключения
Устройство получает питание от автомобильной розетки на 12 В. Эта розетка обеспечивает питание только тогда, когда автомобиль работает или ключ от машины повернут в правильное положение. Таким образом, автомобильный гудок не разряжает аккумулятор вашего автомобиля, когда он не работает.

Если в вашем автомобиле нет прикуривателя или розетки, можно подключить устройство к бортовой сети через блок предохранителей или, в крайнем случае, через аккумулятор напрямую.

Звук с платы Audio FX передается на изолятор контура заземления через кабель 3,5 мм. Это устраняет шум, создаваемый бортовой сетью вашего автомобиля.

Для печати нужно использовать нить ABS. Этот материал не будет плавится от солнца. Печать с заполнением 15% и без опор.
После печати установите ножки 11 кнопочных переключателей в перфорацию, так, чтобы они совпадали с отверстиями в панели управления.
Обратите внимание, что кнопки-переключатели не симметричны, хотя они так и выглядят. Внизу каждой из них выбиты крошечные буквы. Убедитесь, что буквы обращены в одном направлении для каждого переключателя. Это важно для правильного совмещения колпачков кнопок с отверстиями панели управления.

Восемь кнопочных переключателей справа от панели управления обращены в том же направлении. Из трех переключателей на левой стороне, верхний переключатель необходимо повернуть на 90 градусов, так, чтобы вся плата правильно вошла в панель управления.
Расстояние между кнопками очень маленькое. В результате колпачки цветных кнопок будут тереться друг о друга. У кнопок есть в нижней части приливы. Их нужно сточить или срезать. После этой операции кнопки должны свободно перемещаться, не заедая.

На плату Audio FX нужно смонтировать 14-контактный штекер. Два 7-контактных разъема JST будут прикреплены к 14-контактному штекеру, припаянному к плате Audio FX.

Следующим шагом нужно припаять провода разъема JST к кнопочной панели. На плате Audio FX 14 контактов. Однако ни первый контакт (RST), ни 13-й контакт (ACT) использоваться не будут. Вместо этого кнопки будут подключаться к контактам 2–12 (при счете слева), отмеченным на плате как 0–10. Общая земля кнопок подключается к контакту 14 на плате, обозначенному как GND.
Порядок подключения кнопок, как на схеме ниже.

Удлинительный кабель micro USB подключается к разъему в левом углу платы Audio FX.
Подключите два 7-контактных разъема к плате Audio FX, убедившись, что провода кнопок совпадают с контактами 0-10. Наконец, прикрепите плату к панели управления с помощью трех винтов, которые проходят через отверстия на плате.

Шаг четвертый: подготовка звуковых файлов
Плата Audio FX читает звуковые файлы в формате OGG или WAV. Размеры файлов OGG меньше и позволяют загружать на плату более 80 звуковых файлов. Файлы WAV могут занимать примерно в 10 раз больше места.
При использовании в качестве автомобильного гудка звуковые файлы должны быть относительно короткими. У мастера звуковые эффекты от 7 до 18 секунд.

При загрузки звуковых файлов из Интернета, вполне вероятно, что громкость файлов будет разной. Мастер использует бесплатную программу MP3Gain, чтобы установить для всех звуковых файлов значение 100,0 дБ.
Большинство звуковых эффектов в формате MP3 или WAV. Чтобы преобразовать их в формат OGG, мастер использует бесплатную программу VSDC Audio Converter.

Файлы звуковых эффектов должны иметь определенные имена, чтобы плата Audio FX могла назначить их определенным кнопкам. Для звуков, назначенных трем «избранным» кнопкам на левой стороне панели управления (область в форме треугольника), мастер присваивает имена:

Обратите внимание, что панель управления имеет 11 кнопок, но плата Audio FX назначает первой кнопке номер «00» и 11-й кнопке «10».
Каждая из оставшихся восьми кнопок на панели управления (два ряда по четыре) может содержать до 10 звуковых файлов каждая. Когда одна из этих кнопок нажата, плата Audio FX будет воспроизводить случайный файл из 10 связанных с этой кнопкой.
Для первой из восьми кнопок имена 10 звуковых файлов следующие:

Для второй из восьми кнопок имена 10 звуковых файлов следующие:

. и так далее.
На последней кнопки имена такие:

Дальше нужно загрузить звуковые файлы на плату Audio FX подключив ее к компьютеру с помощью кабеля micro USB.

Шаг пятый: проверка платы Audio FX
На этом этапе плата Audio FX должна быть подключена к кнопкам панели управления через два 7-контактных разъема JST.
Чтобы проверить плату, подключите пару динамиков ПК к кабелю 3,5 мм. Обеспечьте питание платы с помощью зарядного устройства для телефона с разъемом micro USB.

При нажатии кнопки, на плате загорается красный свет, и звук воспроизводится через динамики. Следующий файл можно воспроизвести только после того, как красный светодиод погаснет.

Если красный индикатор не загорается при нажатии кнопки, то подключение кнопок на панели управления может быть неправильным. Проверьте правильность подключения, правильность наименования аудиофайлов.

Шаг седьмой: усилитель
Усилитель принимает аудиосигнал от платы Audio FX, усиливает его, а затем отправляет на динамики. В то время как плата Audio FX требует для работы примерно 5 В, для усилителя требуется питание 12 В.
