Как сделать подсветку в авто как в мерседесе
Амбиентная подсветка салона, или как превратить приору в мерседес
Собственно покатавшись на представителях е и s класса, в глаза попала подсветка салона, создающая некий уют, спокойствие, после небольшого штудирования интернета, узнал как устроено (так же поковырял сами мерсы), как называется, решено было делать такую же.
Принцип работы прост — световод с пузырьками воздуха внутри, именно благодаря им и идет равномерное рассеивание от одного светодиода. В е выглядит это дело так
Понятно дело, что в домашних условиях, сделать такое не вышло.сначала было все вообще плохо, сначала в ход шли диодные ленты
но в общем, свет был, но был точками, как от фонариков…не айс, пришлось искать световоды, и проводить эксперименты с ними…
.и результат дал свои плоды
дальше пошел в ход паяльник, схема довольно простая — полу тусклый режим горения от габарита, и яркий от освещения салона или открытых дверей, плавное разжигание до тусклого, резкое включение яркого, затухание до тусклого (если зажигание, габарит), или затухание до нуля, так же и режим габаритов, габарит, зажигание выкл — подсветка плавно затухает

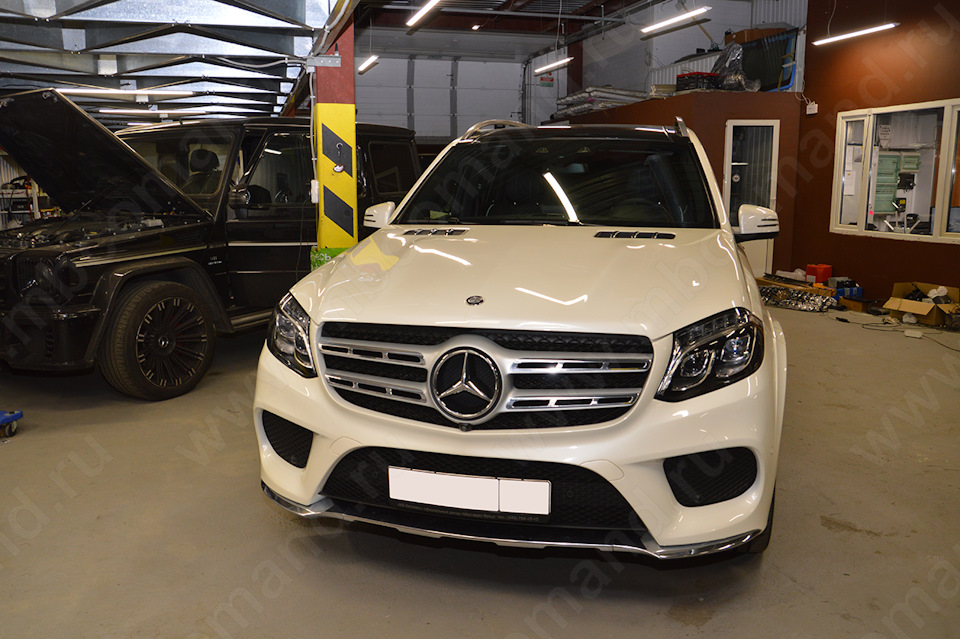

Ambient Lighting или расширение штатной подсветки салона Мерседес GLS/GLE

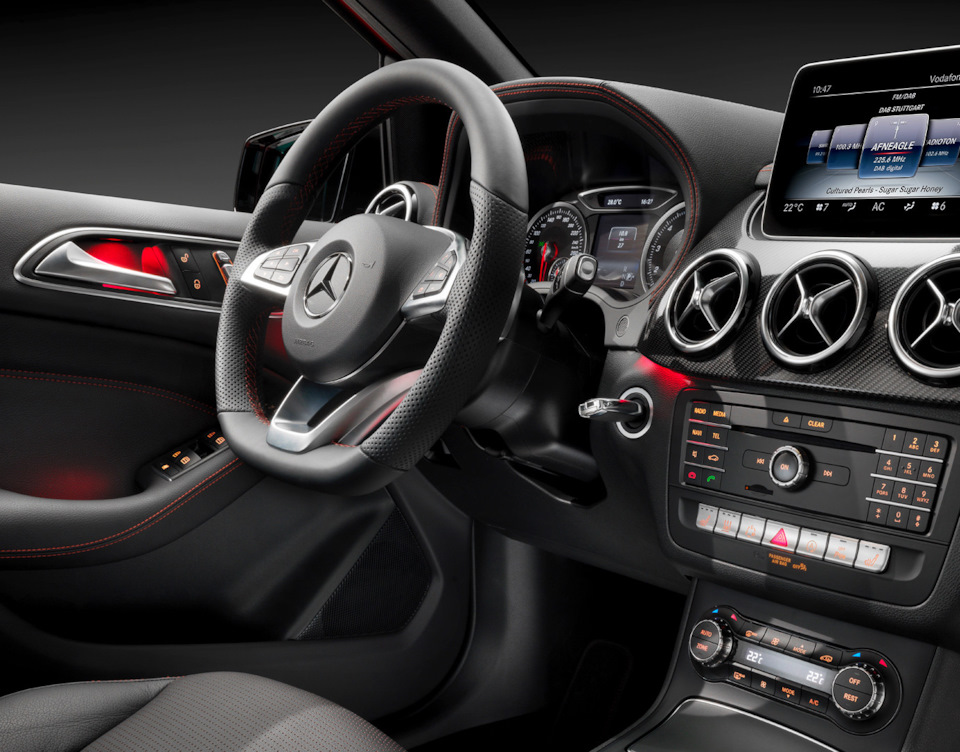

Сегодня речь пойдет про комфортную подсветку салона или Ambient lighting. Большинство современных автомобилей Мерседес оснащаются подсветкой салона, которая по замыслу инженеров и маркетологов способна добавить немного уюта и скрасить наше времяпровождение в салоне автомобиля. Мерседес начинал с одноцветной подсветки салона, сейчас же в современные модели устанавливается подсветка Ambient lighting с поддержкой до 64 цветов, а также различными режимами работы, в том числе и режимами переливания цветов.
Мы давно и успешно выполняем установку оригинальной подсветки салона в различные модели Мерседес, а также готовы предложить вариант замены обычной штатной подсветки на более интересную — расскажем чуть более подробней. Вариант расширения цветов подсветки актуален для 166/292 кузова (только GLE/GLS).

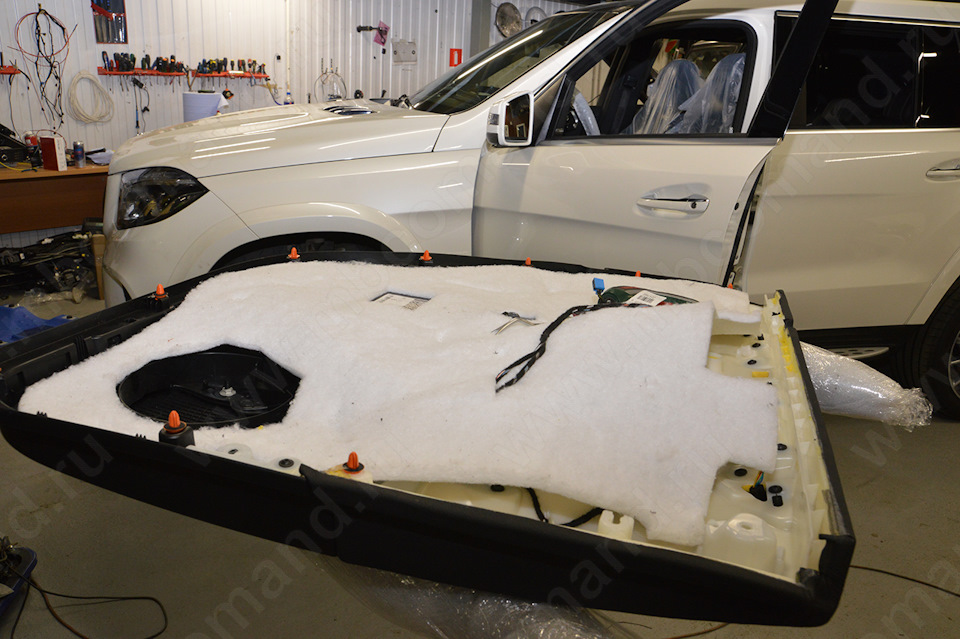

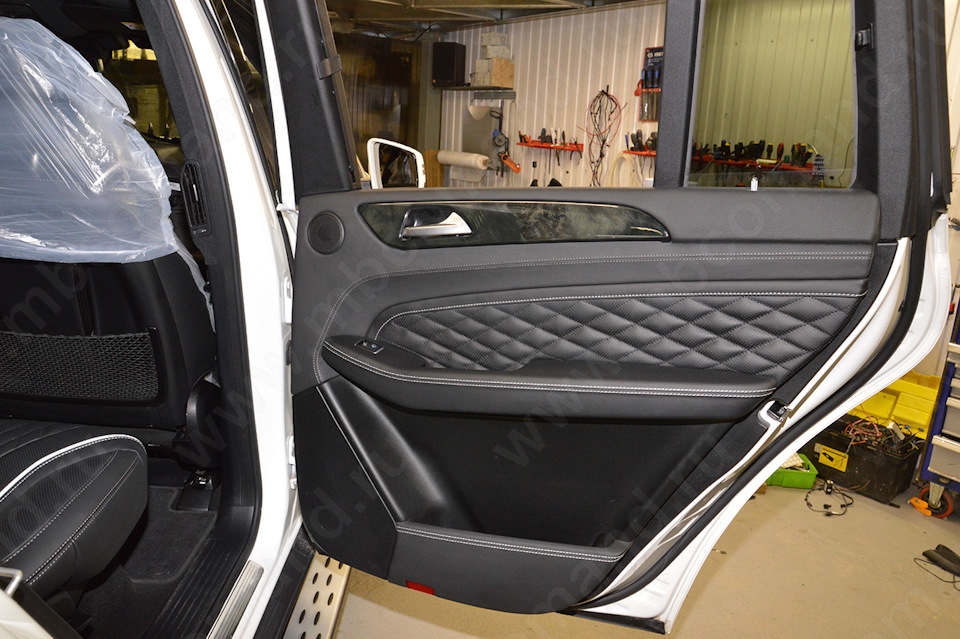

Приступаем к работе, при этом мы заранее подготовили необходимое оборудование и переделали светодиоды. На фото выше представлен стандартный режим работы подсветки. Для установки требуется демонтировать дверные карты и частично торпедо.
После замены необходимого собираем автомобиль и приступаем к кодированию системы — без этого новые цвета сами не появятся и не включатся. Головное устройство NTG 5s1 содержит в себе необходимый функционал, нужно только его «правильно» активировать, путем перепрограммирования.

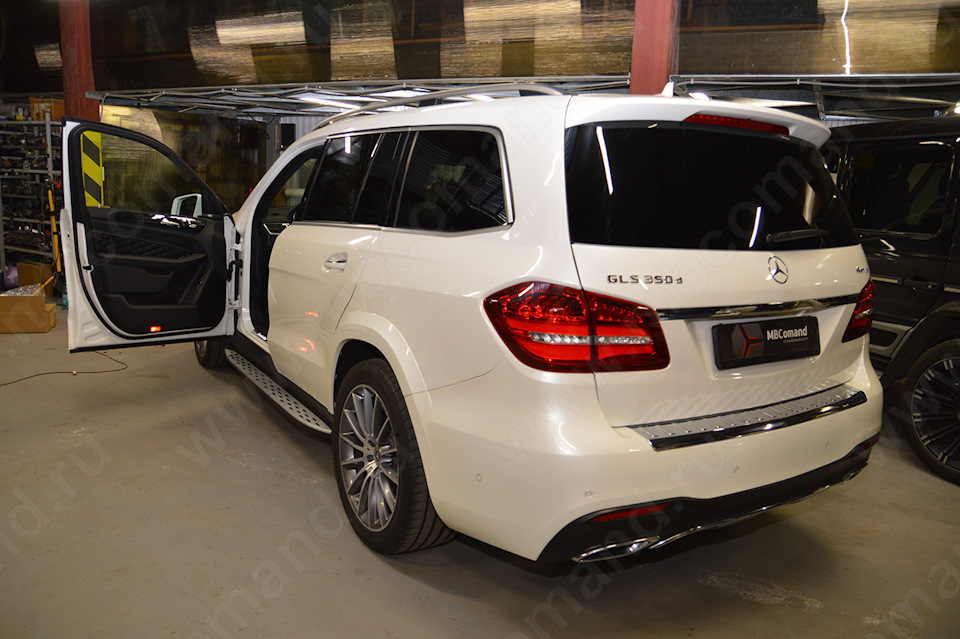

Замена подсветки занимает у нас один рабочий день предлагаем посмотреть на фотокарточки примера различных вариантов цветов подсветки — хотя вживую все выглядит гораздо интереснее.
⚡ 11.2 Дооснащение: Ambient Light для W176 дорест, теория, создание подсветки
Сегодня расскажу как я делал платы, для световода и вообще про задумку, проводку. 😎🤩
Начнем с того что штатный Ambient Light имеет 12 цветов, есть несколько режимов работы:
1. Режим приветствия, меняются все цвета по очереди, это можно отключить в настройках (command’a), после запуска авто включается тот цвет который был выставлен
2. Без режима приветствия, включается тот цвет который был выставлен, и остается после запуска авто
3. При открытии дверей, зажигаются плафоны в ногах (замена цвета на обычный белый не RGB)
Где расположена подсветка:
Подсветка ручек дверей в салоне, подсветка ног, подсветка сидений (если стоят ковши)
Задача моя была сделать и разработать в голове схему, как все это реализовать, максимально близко к оригиналу и так поехали:
За основу я взял и беру RGB контролеры с Ali, которые можно группировать и регулировать с телефона, чтобы не было никаких пультов и всякой такой фигни. Проводку, буду мотать сам, она пока в процессе разработки, диоды, я взял ленту с шагом 1 диод, чтобы ее можно было порезать на нужное количество мне диодов. И штекера 4 пиновые мама-папа для того чтобы сделать правильное подключение максимально штатно.
Чтобы сделать максимально близко к оригиналу, и чтобы загоралась подсветка ног, я принял следующее решение, были куплены дополнительные оригинальные плафоны, а мои плафоны остались без изменения, я просто добавил новые которые полностью сделал сам с RGB диодами. Как это будет работать? Очень просто, при открытии двери штатные плафоны загораются, и так как они обычные с нитью накаливания они горят достаточно ярко, и RGB диоды будут просто перебивать, когда мы закрываем дверь, они тухнут на минимальную яркость в дело вступает дополнительные плафоны с RGB диодами, которые будут освещать ноги в темноте.
Как сделать подсветку салона автомобиля своими руками?
Внутренний тюнинг автомобиля пользуется большой популярностью. И это понятно, ведь любому водителю хочется, чтобы его машина производила впечатление не только на пешеходов и других водителей, но и на тех, кто едет с ним в одном салоне. А иногда, просто хочется порадовать себя, индивидуальной подсветкой салона авто.
Установка подсветки в салоне машины, своими руками — процедура не сложная. Для этого необходимо закупить качественный материал и подготовить инструменты, а также заранее продумать, что именно вы хотите подчеркнуть при помощи света.
Как и в каких местах чаще всего устанавливается led освещение? Каким образом влияет, с эстетической и функциональной точки зрения, дополнительная светодиодная подсветка? Ответы на все эти вопросы вы получите в этой статье.
Как выбрать подсветку для салона автомобиля?
Перед началом работ нужно выбрать место для размещения подсветки для салона, её тип, а также позаботиться о механизме активации. К примеру, приборы и/или механизм открытия дверей может контролироваться пультом. Наиболее оптимальный вариант – это комбинирование приборов.
Сегодня рынок предлагает нам два варианта модернизации:
В первом подсветки салона автомобиля есть явное преимущество. Это простота монтажа ленты. Для установки не нужно приобретать дополнительное крепёжное оборудование. Светодиодная лента, идущая в комплекте, просто клеится на двухсторонний скотч. Лампа стандартных размеров может работать от прикуривателя и освещать другие мелкие детали салона.
К положительным свойствам диодов можно отнести ударо/прочность и высокую герметичность, а также, длительную эксплуатацию в сравнении с другими приборами освещения салона. Важно, что светодиодная подсветка авто включается мгновенно. Это позволяет создавать разные световые эффекты.
Самостоятельно можно выполнить и неоновую подсветку салона автомобиля. Это будет яркий свет, с помощью которого, освещается большое пространство. К сожалению лампы, на неоновой основе – это сложные в техническом плане устройства, к тому же весьма капризные при их эксплуатации. Неоновая подсветка частенько перегорает при постоянном включении/выключении, и отличается высокой хрупкостью.
Монтаж неоновой подсветки в салоне машины своими руками
Практика показывает, что монтаж неоновой подсветки салона авто лучше всего начинать с пола. Готовим капроновые хомуты, алюминиевый уголок, неоновые лампы и саморезы.
Отрезаем разъёмы для прикуривателя, зачищаем концы. Готовим уголок, подгоняя его под размер ламп, используя заранее приготовленные хомуты. Монтируем её под торпеду салона. Теперь место для ног водителя подсвечено.
Таким образом, устанавливаем дополнительное освещение в любом месте салона авто. Соединительные провода прячем под ковриками, направляя к торпеде со стороны водительского сидения.
Стыки проводки изолируются. Комплект подключается к датчику открытия двери и/или включателю освещения салона. В качестве источника питания можно использовать АКБ, предварительно сняв дворники.
Закончив работу, дворники устанавливаются обратно, на своё место. Теперь, перед открытием дверей авто, его пассажиров ждёт приятный сюрприз — приятная неоновая подсветка.
Как правильно монтировать светодиодную ленту для лед-подсветки салона авто?
Обустройство авто светодиодной лентой выполняется по стандартной схеме. Прежде всего, нужно закупить комплект проводов, термоусадочную трубку, а также ленту.
Её, как и отдельные диоды, приобретают на автомобильных рынках и/или в специализированных автомобильных магазинах. Не стоит экономить на качестве и длине ленты, специалисты советуют запасаться хорошими светодиодами. Лучше приобрести больше диодной ленты, чем в последний момент понять, что вам её не хватает.
Помимо оформления салона, диодная лента активно используется при подсветке колес машин.
Пошаговая инструкция диодного подключения подсветки салона автомобиля
Обустройство подсветки в машине, своими руками, следует начинать с панели приборов транспортного средства. Для этого вынимается штатное оборудование: приборы, освещение щитка и ставятся диоды. Процесс монтажа весьма прост, так как диоды имеют цоколи, аналогичные заводскому оборудованию.
Затем нужно определить места установки. Многие предпочитают монтировать диоды по всему периметру потолка, параллельно стойкам кузова авто. Лета прокладывается постепенно, а остатки можно обрезать.
Места среза хорошо видны: они отмечаются специальными перепонками. После процедуры не забываем очистить концы среза и припаять их между собой. Втулками закрываем соединения и прогреваем их феном. При этому лучше не использовать промышленный фен, поскольку велик риск перегрева, альтернативой является обычный бытовой прибор.
Включение выполняется аналогично схеме неоновых ламп. Нужно в этот момент быть особенно внимательным и не перепутать места полярности, которые указанны на лентах в местах среза.
По сути, на этом рабочий процесс заканчивается. Ничего сложного нет. Только монтаж необходимо выполнять последовательно и щепетильно относиться к мелким элементам при их соединении.
Важным аспектом при работе является сочетание эстетики подсветки и её функциональность, о которой пойдёт речь ниже.
Эстетические и функциональные составляющие подсветки в салоне автомобиля
Подсветка салона транспортного средства, которая выполняется своими силами, одновременно решает ряд задач:
Определить функциональность подсветки в салоне авто часто бывает несколько сложнее. Для многих машин установка дополнительного освещения (тюнинг) – это возможность в тёмное время суток создать комфортные условия для пассажиров и самого водителя, к которым можно отнести:
Отдельно стоит упомянуть о том, что подсветку салона можно синхронизировать вместе с сабвуфером установленным в салоне авто. Это дает множество интересных моментов, в частности пульсация света в такт музыки, изменение цвета подсветки и т.д.
Можно ещё долго говорить о полезных функциях, но мы остановимся на вышеперечисленных комбинациях.
Дизайнерский аспект подсветки в салон автомобиля
Важно выбрать ниши для подсветки салона автомобиля и определиться, как их подсвечивать. Разместить и сделать подсветку в салоне машины можно в любом месте, которое вам понравится. Но не стоит забывать о практической стороне вопроса. Наиболее удачным считается установка освещения перчаточного отсека, в области ног и в задней части машины, где размещаются пассажиры.
Интересно, что освещение заднего сидения наиболее продуктивно. Это касается аксессуаров и отдельных деталей, в том числе ручек открывания дверей. Подсветка салона автомобиля как декор, будет эффективно смотреться на решётках воздуховодов и/или по всему периметру дверей. Можно комбинировать направленный свет, или его отдельные элементы, используя для этого прикуриватель или другую электрическую бортовую сеть.
Можно ограничиться разовым включением и/или подключить на постоянной основе с наступлением темноты.
Не существует чётких рекомендаций по использованию той или иной цветовой гаммы. Тем не менее, подсветка в салон автомобиля должна быть «вежливой», то есть не раздражать пассажиров, не бить в глаза и т.д.
Главное, чтобы выбранный цвет, не отвлекал водителя от управления автомобилем, и соответствовал общей концепции салона машины.
Какие инструменты и материалы необходимы для дополнительного освещения салона?
Используя тот или иной вариант подсветки салона автомобиля, понадобятся самые обыкновенные инструменты и расходные материалы. В том числе:
Из расходных материалов:
В работе отдельные компоненты подсветки необходимо соединять между собой, используя многожильный кабель. При этом полезная площадь жил должна составлять 1 2 мм. Те места, на которые пришлась пайка, а также подключение контактов, должны быть закрыты изолирующим материалом. В процессе проверки и контроля правильной установки подсветки салона автомобиля своими руками, необходимо пользоваться мультиметром.
Что нужно знать по подсветке салона авто холодным неоном?
Придать индивидуальность своему автомобилю и выделить его из общего потока транспорта можно используя холодный неон, который смотрится оригинально и весьма эффективен. Сегодня неоновая подсветка – это один из наиболее распространённых способов тюнинга салона. Этот вариант имеет следующие преимущества:
Подсветка салона автомобиля своими руками, с использованием холодного неона – это не только красиво, но и практично. Такой тюнинг позволяет обезопасить вас и пассажиров, и представляет огромное поле для фантазии.
Делая подсветку в салоне машины своими руками, можно получить однотонный свет, или в разной цветовой гамме, используя разные рисунки, цвета и комбинируя их количество. Обустройство неоновым материалом – это минимум затрат и незначительное вмешательство в электрическую систему авто, что не влияет на стабильную работу других (штатных) систем транспортного средства.
Подсветка салона авто — новый вариант
Речь идёт о лазерной подсветке, которая у нас появилась сравнительно недавно, постепенно завоёвывая сердца автолюбителей и мастеров чип/тюнинга. К примеру, при открытии двери, после установки лазерной подсветки в её нижней части, на земле, перед дверью, формируется выбранный вами логотип. Вот как это выглядит на фото.
Подсветка салона автомобиля своими руками — заключение
Установка подсветки салона своими руками не занимает много времени — всего несколько часов. В результате несложных, в техническом плане работ, автомобиль станет более привлекательным и оригинальным.
Подсветки в салоне и прочие мелочи
Всем доброго времени суток.
Решил написать о проделанной некоторое время назад работе. Задолбавшись с серьезными проблемам как то течь АКПП и глюки дрыгателя с кодом 04 решил сделать что-то простое, полезное и приятное. Тем более мелочевки накопилось:
— С похолоданием что-то чиркает под торпедой, предположительно трос спидометра
— Если сгорает лампа освещения, в приборке горит лампа «АБС»
— Датчик давления масла порой при включении зажигания показывает «1»
— Нет подсветки всех колесик дефлекторов, крутилок отопителя и подсветки переключателя внешнего освещения.
Так что в планах было снятие приборки и мелкие забавы по салону. Приборку снять просто, она на металлических пружинных клипсах: нужно снять коврики, освободить трос спидометра, подходящим крючком потянуть приборку на себя, затем открутить от нее трос спидометра и отсоединить провода. Все, приборка в руках.

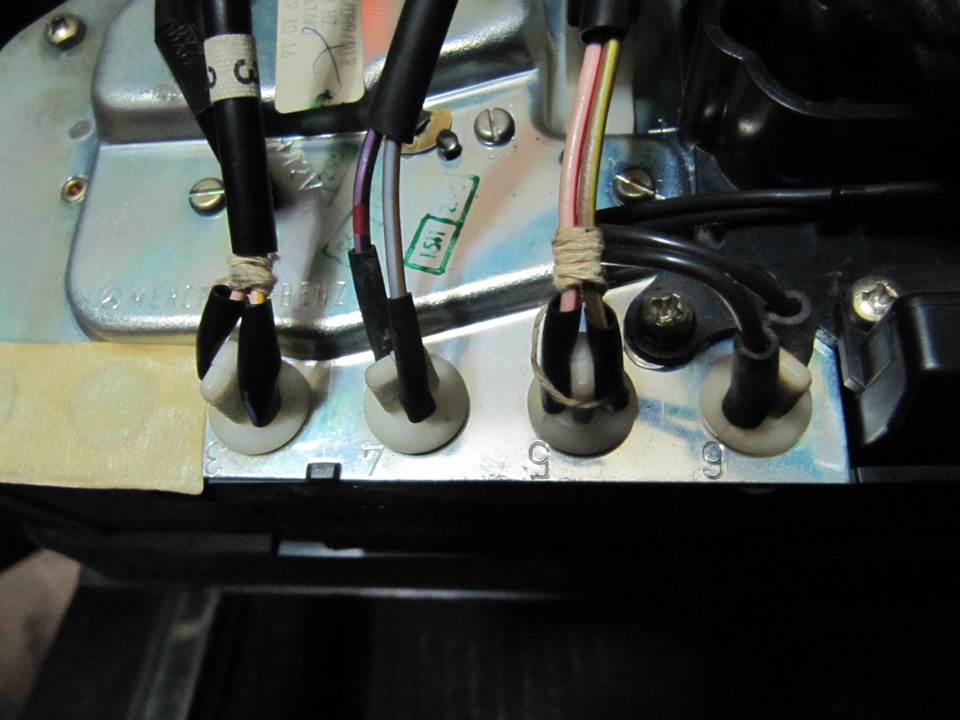

С индикаторными лампочками все оказалось просто: на патронах есть ярлыки с номерами, а на гнездах цифры. Тем не менее, кто-то их таки перепутал.
Посмотрев на трос спидометра, покрутив рукой, решил что он скорее в порядке но требует чистки/смазки. Отсоединил от коробки, понял что вынуть его из оболочки не получится, решил действовать по другому. Снизу трос вращается дрелью, сверху в него заливается АТФ. И так до появления масла на другом конце. После этого трос работает беззвучно а стрелка не прыгает.
Проверил стрелку давления масла путем подключения резисторов вместо сенсора. Прибор адекватен, значит дело в датчике. Ну и ладно.

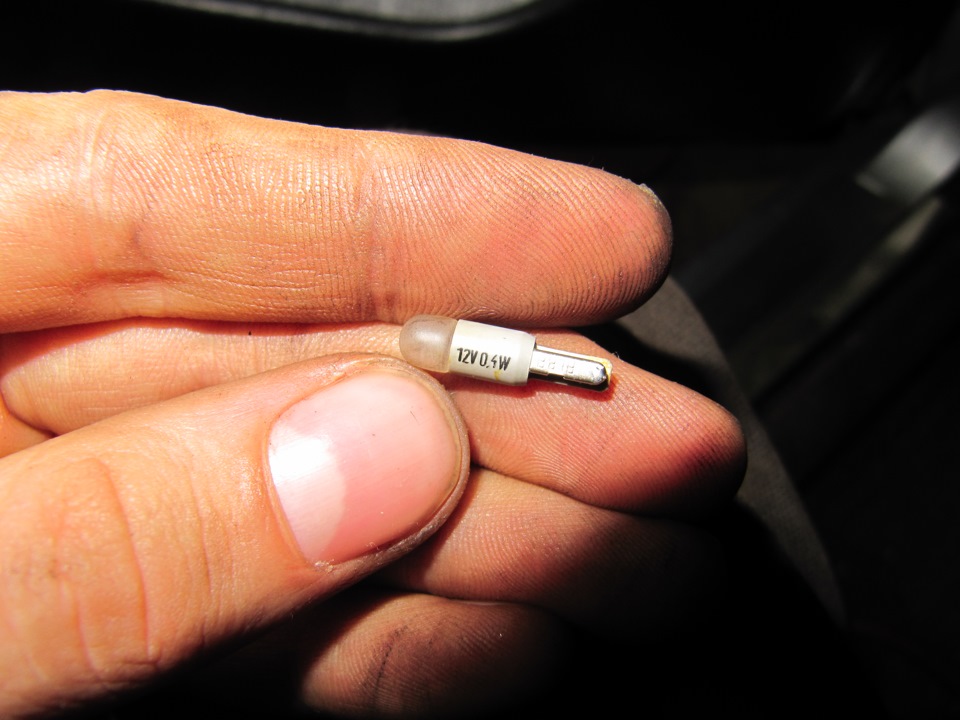

Теперь про подсветки. Не знаю зачем, но мерседес и тут отличился с нестандартными лампами по 0.4Вт.
Такие существуют только на заказ по 30 грн штука, звучит довольно таки абсурдно. В магазине прикупил пару ламп W1.2W фирмы Narva: прозрачные и матовые. Решил их сравнить на примере крутилок отопителя. Оказалось что прозрачная слишком яркая еще и греется. А вот матовая – прямая замена оригиналу. Светит как надо и без нагрева. Их и решил ставить.
