Как сделать подсветку в ноги в машине при открывании дверей
Подсветка ног и дверей!)) +инструкция
Ура, решился таки заняться сегодня этим, перечитав некое количество сайтов и блогов, решил что хочу подсветку в ноги и в двери и что бы не всегда горели, а только когда открываешь двери, и чтоб плавно тухли, к чему подключаться, конечно к центральному плафону, к черту эти концевики, к каждому по отдельности, долго это и ненужно я считаю, я решил пойти другим путем, который сейчас в подробных деталях и объясню, Внимание для седанов всё то же самое
Начнем, для начала закупаемся:
— Светодиодной лентой, я пока взял 3 кусочка по 30 см, такого размера за глаза достаточно (завтра буду заниматься оставшимися дверьми и ногами), и так же 1 метр RGB ленты которая пошла в багажник, который сфотать я и забыл.
— Двухсторонний скотч, лучше конечно 3М
— Около 5-6 метров провода, у меня уже ушло метра 3 блин)
— Штук 5 хамутиков
— Изолента
— Отвертка (не крестовая) что бы проще было некоторые панели снимать
— Обезжириватель, места куда собираетесь приклеить ленту обязательно протрите, иначе может долго не продержаться!
— Чуток нервов и терпения)
Для начала, я подключался к плафону, но провода не от него самого брал, провода к плафону идут по водительской стойке вот там я к этим проводам и подключился. К плафону идут 3 провода (на всякий случай сравните у себя) : синий с желтой полосой, красный с желтой полоской и черный с белой помойму, так вот нам нужны первые два, так как один из них это постоянный плюс, а второй общий минус от концевиков. в общем аккуратно снимаем стойку, надавив на неё по бокам, далее после того как верх отойдет потяните её на себя и всё, стойка снята, на праворульных короллах провода тоже в левой стойке!

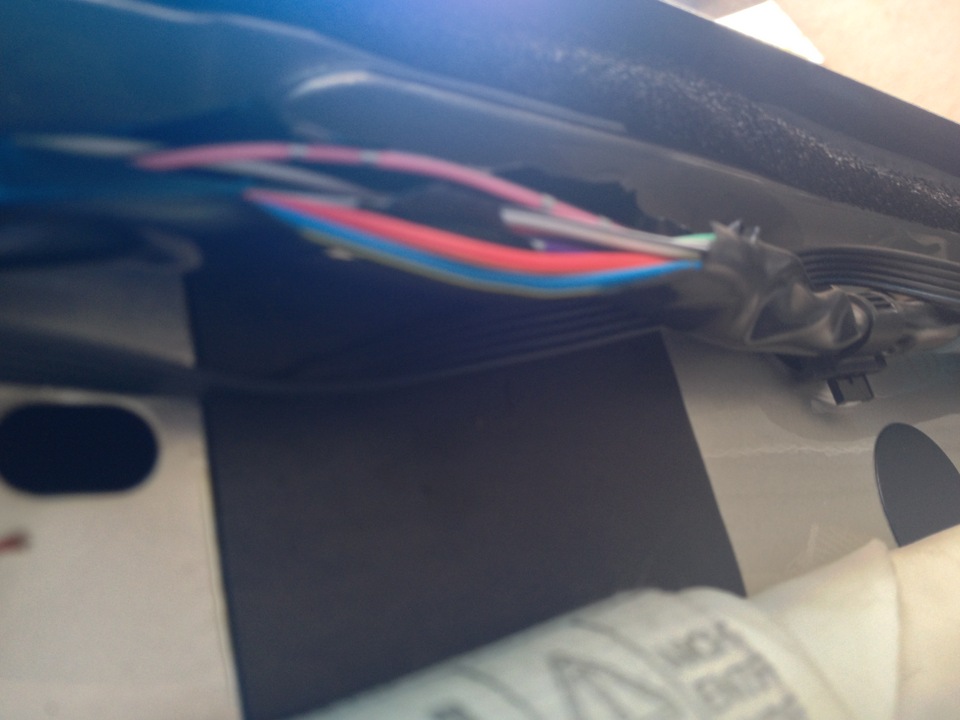

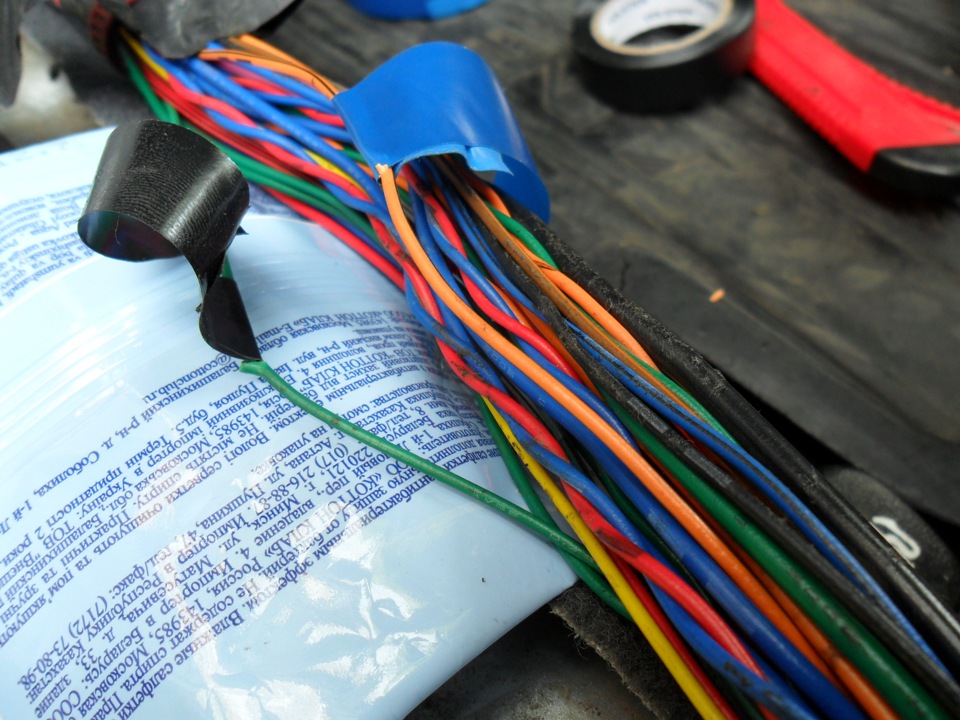

нам нужен пучёк проводов который замотан в резиновый кожух, у кого то может быть и не замотан, его мы аккуратно вскрываем, и перед нами появляется порядка 10-15 проводов, ищем наши
далее подключаемся к ним, очень аккуратно вскрываете изоляцию (Перед началом работы стоит на всякий случай отключить аккумулятор, во избежание короткого замыкания) и подключаетесь, не забывайте потом все изолентой хорошо изолировать,

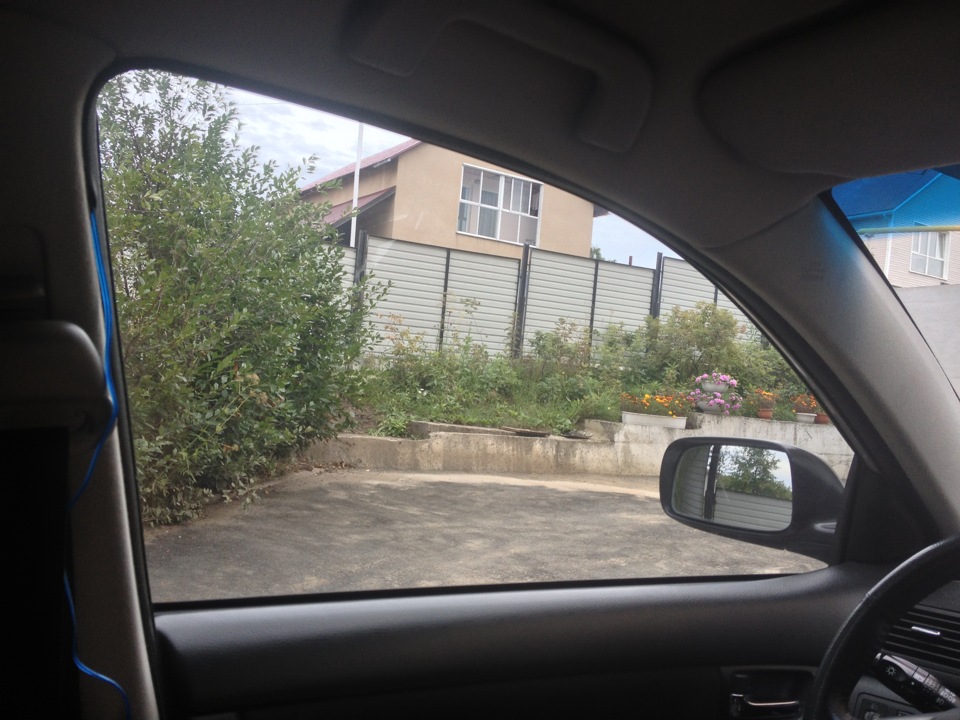

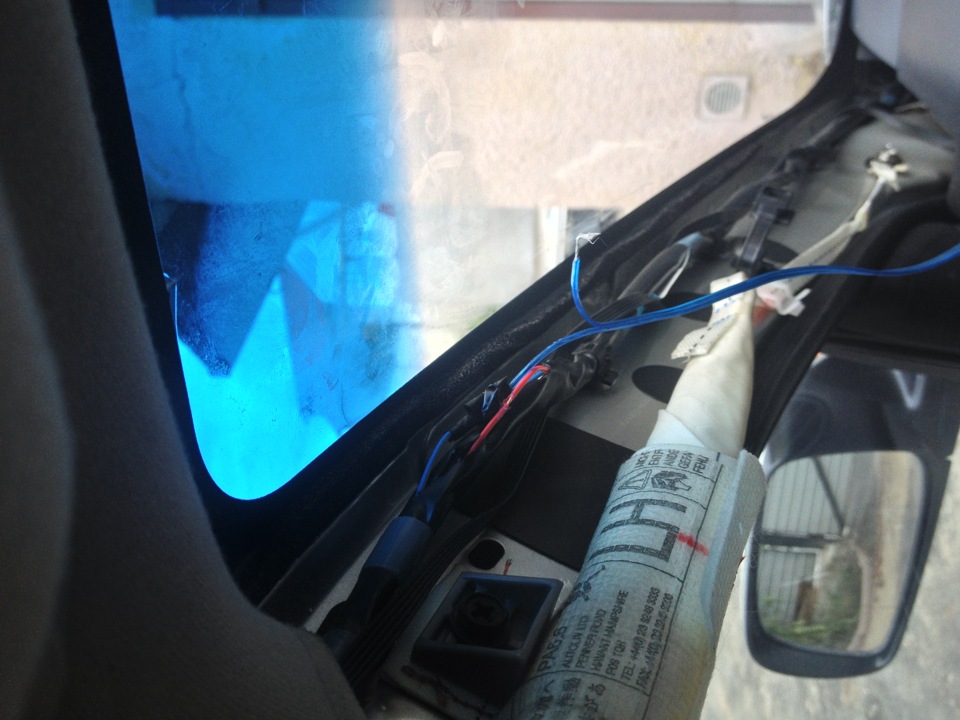

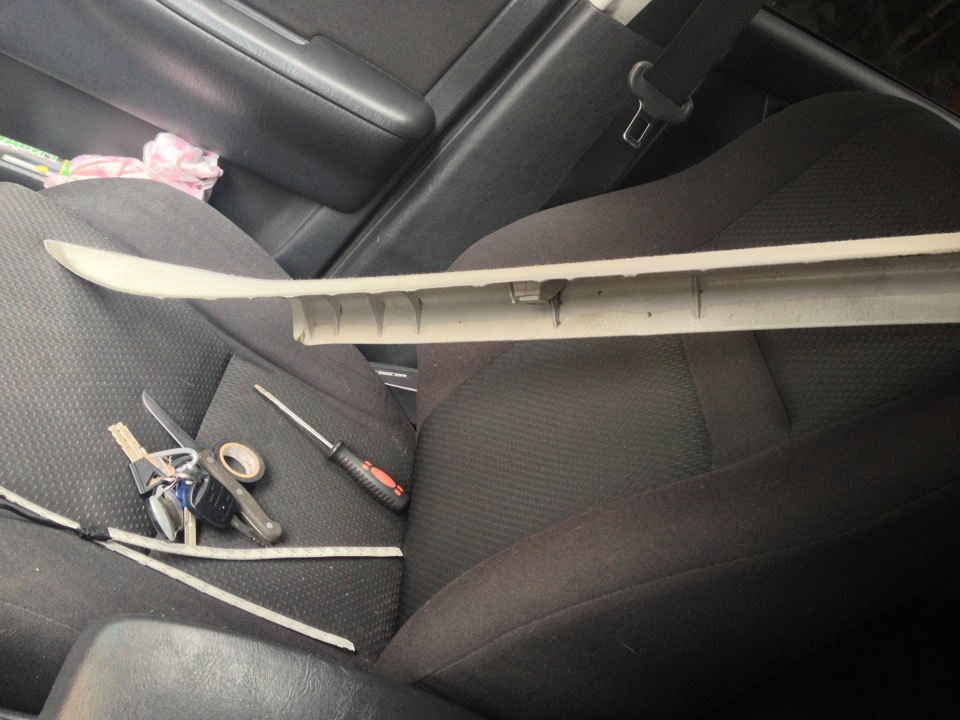

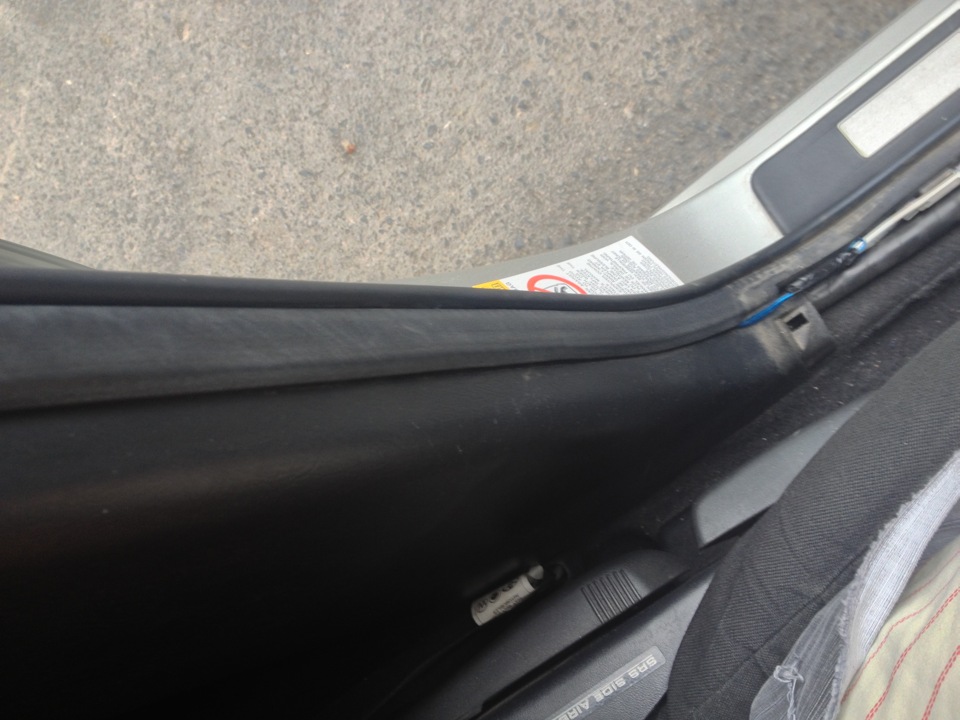

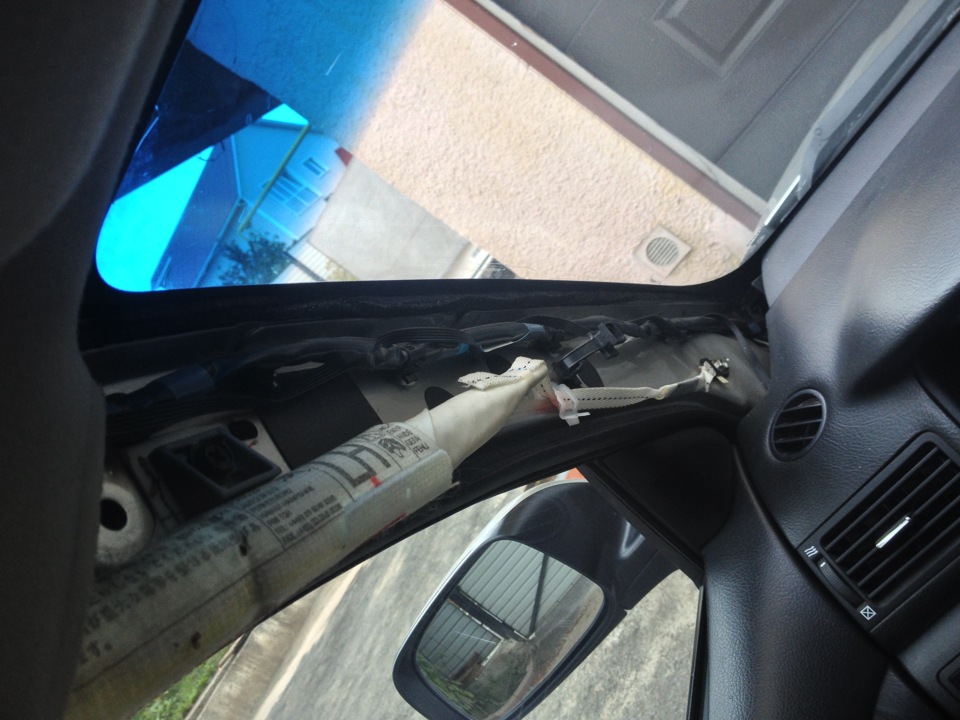

, всё подключились к 2 проводам, далее свой новый пучёк из двух проводов ведете вверх по стойке и засовываете их под резиновый уплотнитель, пропихивая их отверткой, ну и стойку не забудьте обратно поставить) вот как то так вышло у меня

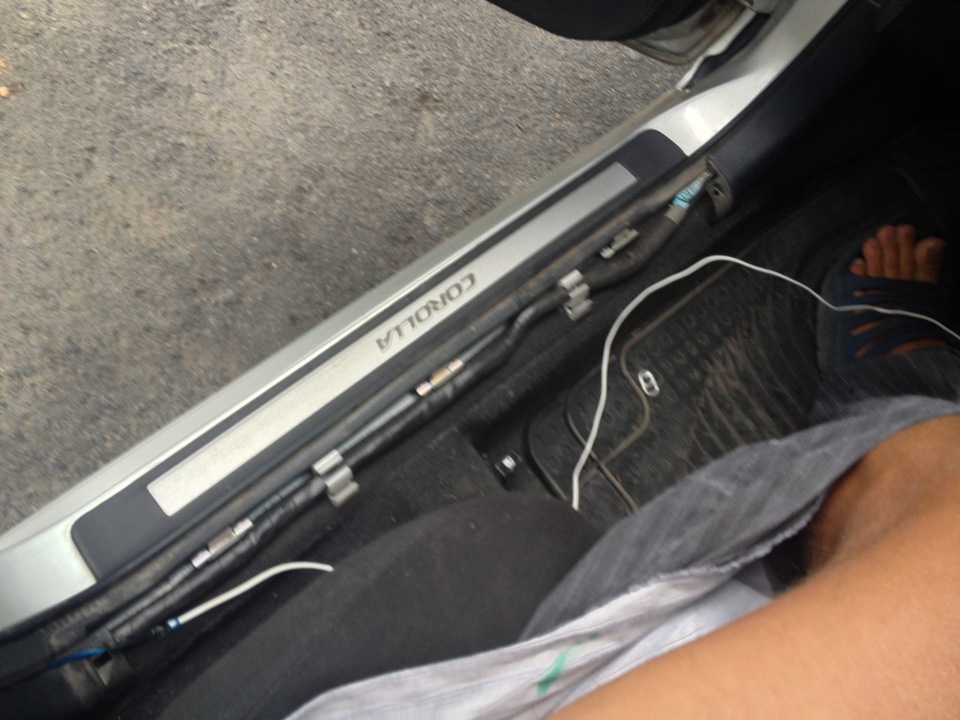

думаю понятно как и где должны идти наши провода, но если что спрашивайте, таким же методом ведем провода до самого низа, там первый кусок моих проводов кончился, так что далее провод будет белым, в общем спустили мы наши провода, далее нужно снять пластиковую подложку(хз как она называется, снимается тоже очень просто, выйдете на улицу и взяв эту подложку со стороны салоны потените на себя, должна отойти просто, далее тянете наши провода к педалям укладывая так что бы они не болтались, прижимайте их чем нибудь

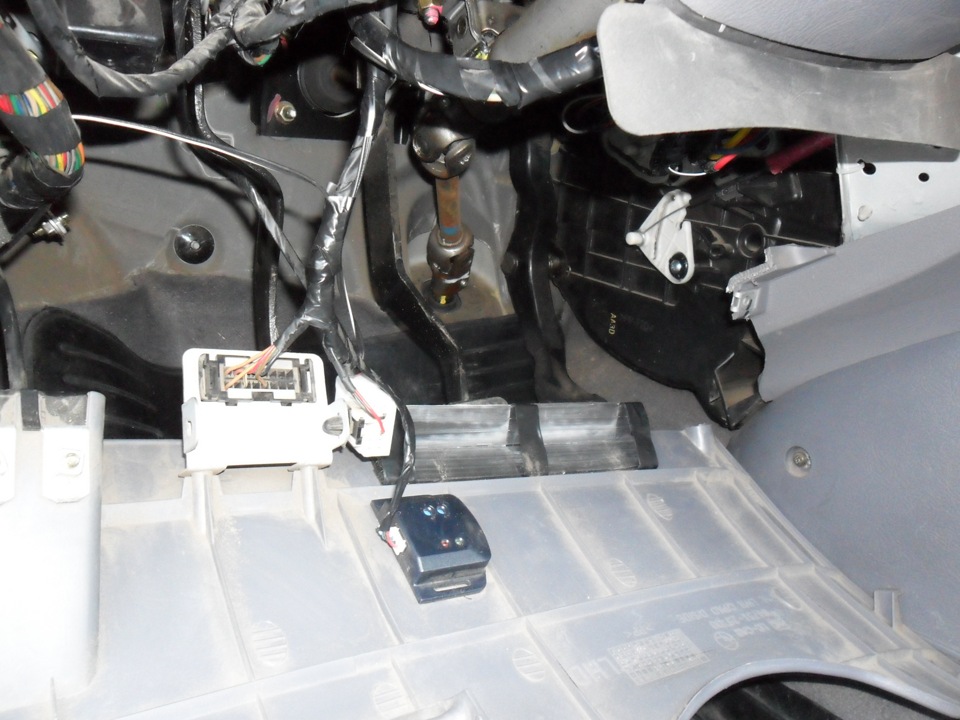

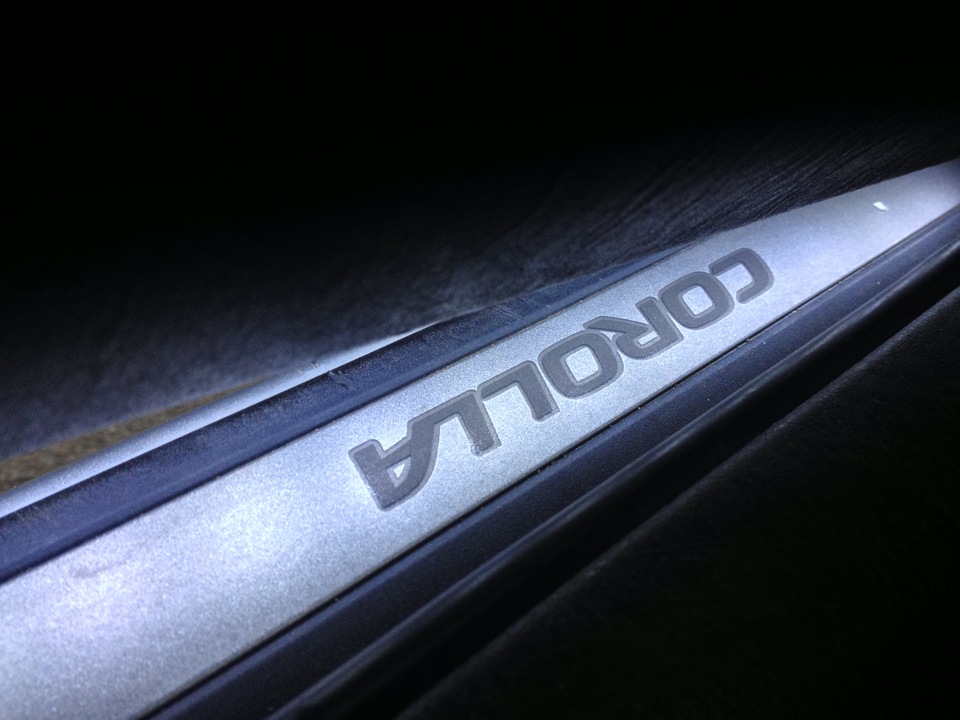

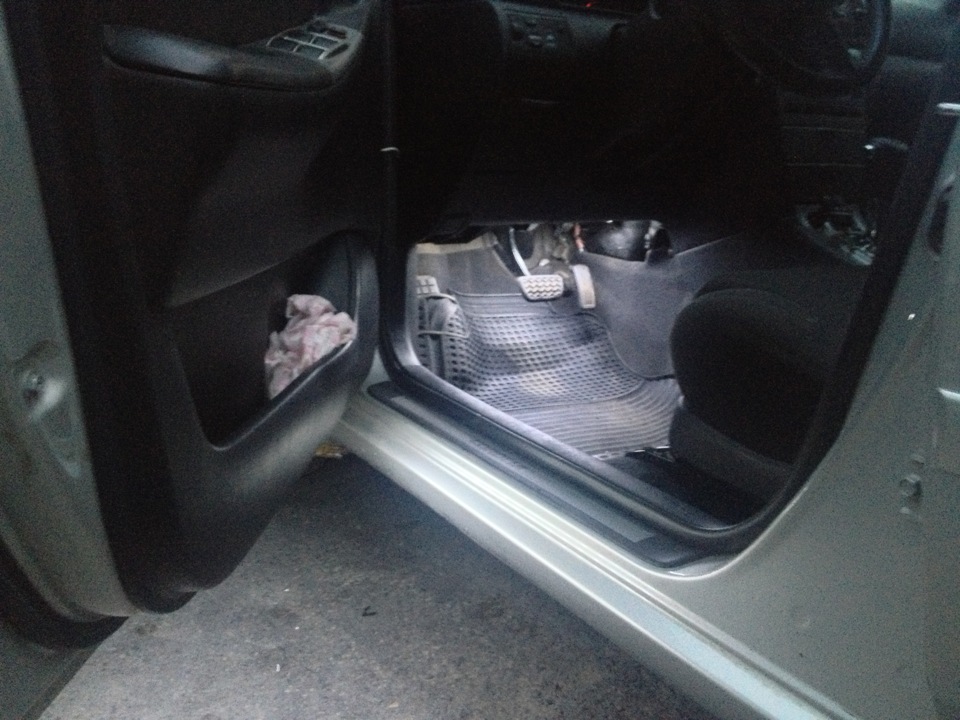

далее заводите их под пластмаску которая слева от моей ноги на фото, далее если вы хотите делать подсветку дверей, что бы когда дверь открываешь, то пространство куда вы сейчас поставите свою ногу хорошо освещалось и не наступить не туда, то делайте следующий шаг, если не хотите то пропускайте, так вот, сразу же наклейте светодиодную ленту на дверь, я клеил примерно посередине двери и на пластиковую обивку, что бы лента была защищена резиновым уплотнителем когда дверь закрыта, далее от этой ленты пряча провода под пластиковую обивку двири ведете к нашим проводам которые в машине Делайте это с полностью открытой дверью
Не забывайте про полярность, если не работает, поменяйте контакты))))

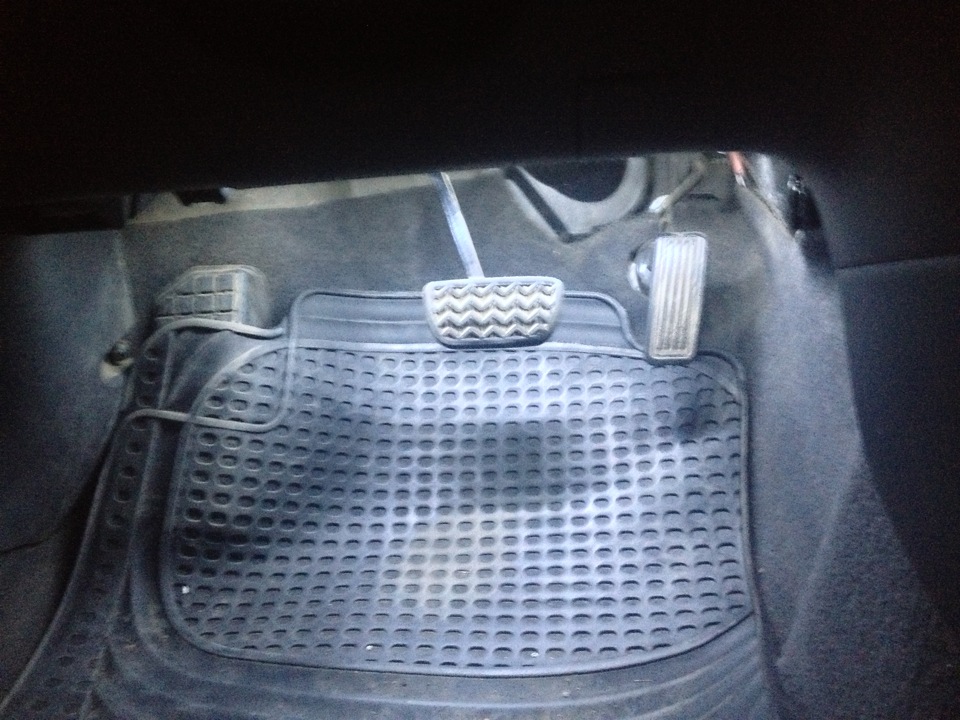

Далее наш провод выводим в ного, от него подключаем ленту которая пойдет в ноги водителю тут нечего сложного

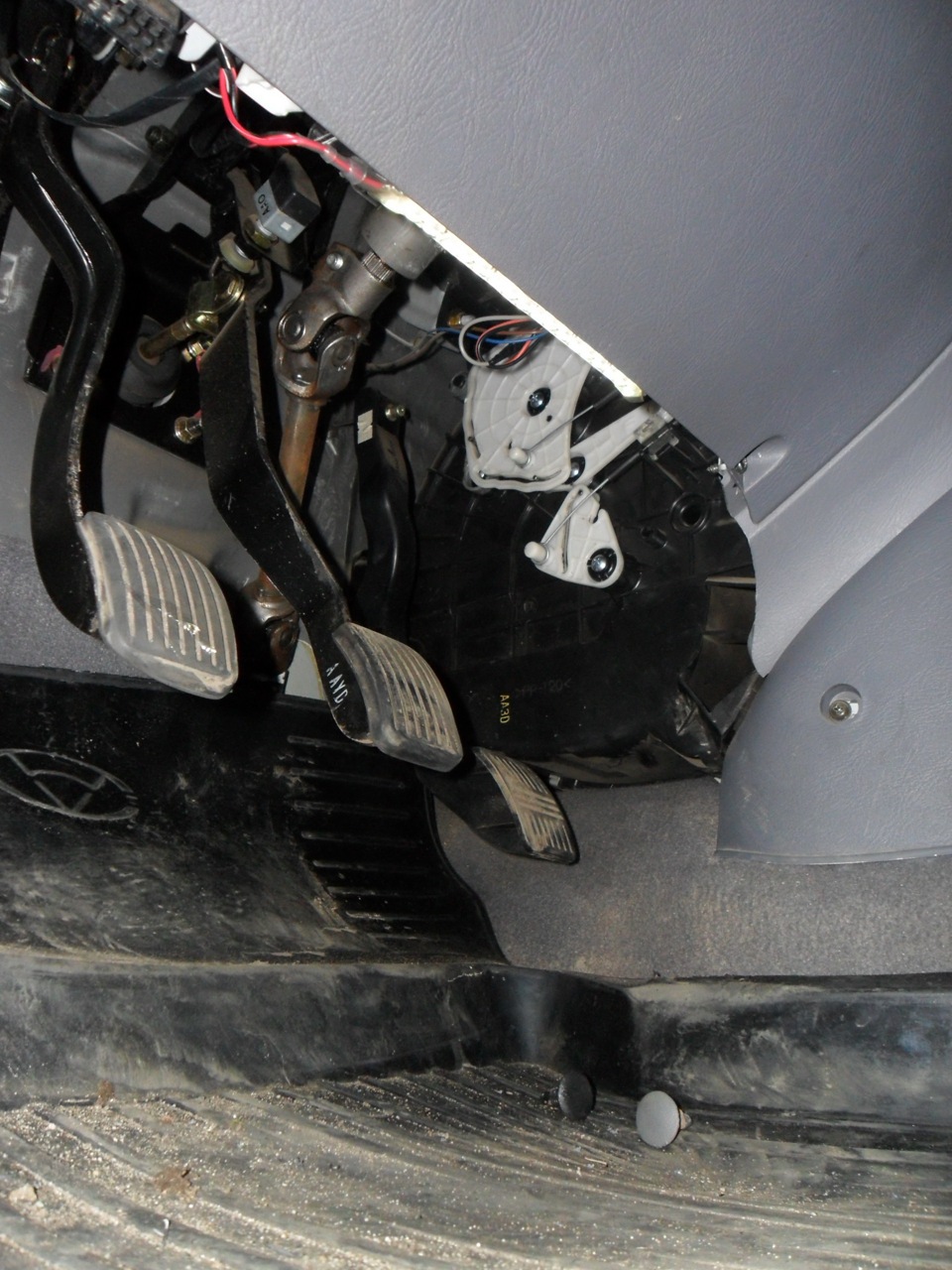

далее будет потруднее эти пропихать провод по панелью, справа от педали газа есть небольшие отверстие через которое я провел провод на пассажирскую зону, далее подключаем подсветку пассажиру, провода прячем за пластмассу которая прям над ногами и выводим их к правой двери

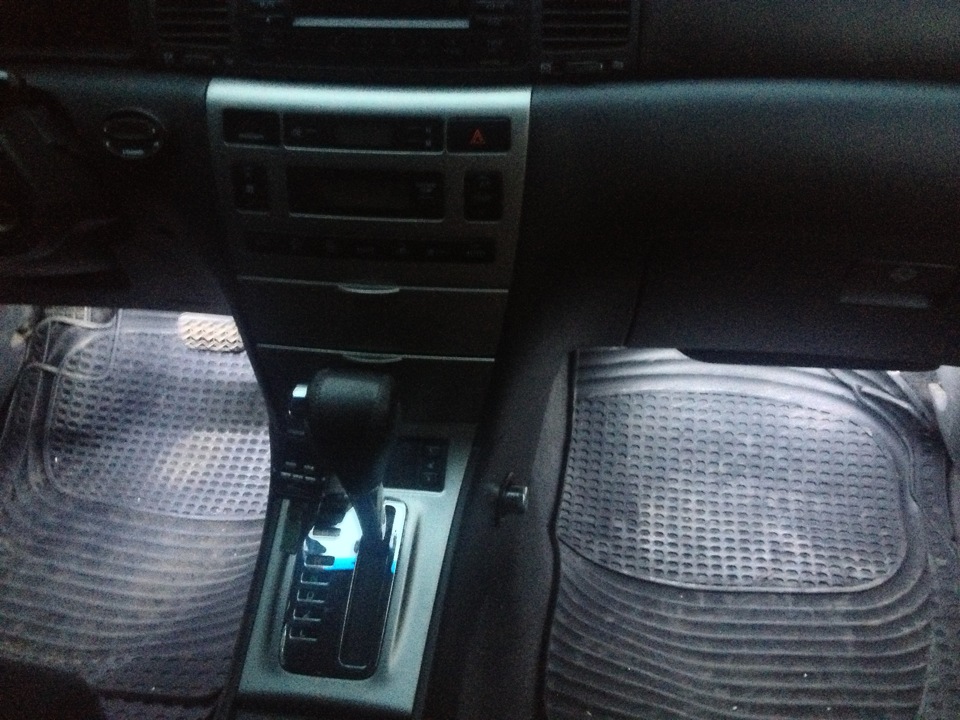

На этом я пока остановился так как лента кончилась, завтра продолжу)
Вот так, если хотите спрашивайте, ругайте, предлагайте свои варианты, ну спасибки с пальцами тоже порадуют)
LED подсветка ног с плавным розжигом и затуханием.
Всем доброго времени суток.
В одной из предыдущих записей я уже дал небольшой намек, что же будет делаться, но в конкретику вдаваться не стал. Этот пост, может быть, я бы выложил и в воскресенье, но из-за того, что сделал короткое замыкание, на плате сгорел транзистор и пара резиторов, поэтому пришлось покупать новые и впаивать их. Но сейчас все хорошо, сегодня все поставил, подключил, все работает отлично.
Итак, уважаемый читатель, отсюда начинается интересная информация.
Все необходимая теория взята отсюда, для реализации подсветки при открывании дверей нам нужна схема с управлением по «минусу».
Для реализации задуманного нам понадобится комплект из того, что находится на фото ниже:
Также были куплены 4 светодиодных модуля теплого белого цвета. Цена — 45р шт.
Для того, чтобы сделать плату, нам понадобится стеклотекстолит односторонний, Ч/Б принтер лазерный и лист глянцевой бумаги. Если принтера или бумаги нет, на промощь придет лак для ногтей. Им на будущей плате рисуем дорожки, желательно учитывать, что расстояние между ножками транзистора не огромное.
А затем кидаем сие творение в подготовленный раствор для травления. Раствор можно приготовить в домашних условиях, сложного абсолютно ничего нет, тем более все составляющие есть дома: перекись водорода, лимонная кислота (порошок) и повареная соль (которую в еду дообавляем). И ставим в теплое место. Посуда должны быть пластиковая или стеклянная.
Как только все протравилось, тщательно промываем полученную плату в теплой воде с мылом, наносим на дорожки припой и припаиваем детали. У меня получилось вот так:
Для подключения к машине нам потребуются провода, много проводов. Очень много.
Первым этапом идет прокладка провода от плафона вниз, подключать плату лучше потом, а не сразу.
Я сразу подключил, и потом закоротил, поэтому и сгорел транзистор с резисторами.
Достаточно безобидной частью является протяжка проводов к передним местам подсветки. Поэтому не буду фото прикладывать. Для того, чтобы провести назад, пришлось повеселиться. Так как я люблю, чтобы все было красиво и правильно, я проводил провода под ковром, где идут стандартные провода обогрева сидений и ремня безопасности. Для этого пришлось снять сидения и накладку тоннеля.
И только когда все провода протянуты, ничего оголенного нет, можно подключить плату к плафону. Там идет 3 провода: черный (постоянный минус), синий (минус приоткрывании дверей) и красный (постоянный плюс). Именно последние 2 нам и нужны. Тут тоже ничего сложного и интересного, поэтому фото не будет. Ну и в конце, если все правильно работает, собираем все в обратном порядке, дожидаемся темноты и радуемся полученному результату.
И держите видео, как оно работает 🙂
Спасибо за внимание! Удачи на дорогах!
Подсветка ног при открывании двери
Вот и до этого выделил время!
Куплена светодиодная лента в оболочке (защита от влаги и пыли). Т.к. с паяльником руки не дружат, делал через специальные разъемы, которые в дополнение обжал термоусадками.
В левой стойке проложена большая часть проводов которые можно увидеть сняв пластиковые накладки. В общем жгуте ищем оранжевый провод с черной полоской и зеленый. к ним мы и подцепляем провод который далее пойдет на ленту. (Рекомендуется снять клеммы аккумулятора)
Долго думал как сделать ленту со стороны водителя, т.к. особо цеплять её места там нет. В гараже был найден кусок поликорбоната, которы после нехитрых комбинаций приобрел нужный размер и угол наклона. Такам образом его не видно и угол освещения тот, который я и хотел.
К пассажиру провод протянул под печкой и вывел под бардачек, где уже есть площадка на которую и прикрепил ленту.
Провода для подсветки ног задних пассажиров взял из-под бардачка, где уже есть лента.
Снял туннель коробки и ручника, после чего пропустил там провод. Чтоб лишний раз его не задевали ногами, пропустил под обшивкой и вывел через воздуховод для задних пассажиров, который есть под сидениями.
Общим результатом остался доволен, светит без пятен, приятным белым светом.
RGB подсветка ног при открывании дверей
Добрались руки до подсветки) Сначала хотел запитать ее от блока предохранителей, но в самый последний момент передумал(будет работать постоянно при открытии дверей). Если ставите обычную ленту одного цвета, то она будет работать — плавное загорание и затухает.
Разъем салонной подсветки
Красный «➕»
Желтый «➖»
В итоге запитал подсветку через задний плафон освещения. Устраивают режимы работы.
1. Загорается при открывании дверей.
2. Можно включить на постоянку.
3. Выкл. (если надоест)
Акцент на 2й и 3й пункт повлияли на мое решение.
Собственно для монтажа нам потребуется:
— Светодиодная лента(покупал тут)
— Провод (для удобства можно взять 3м — не так уж и дорого стоит)
— Вороток
— Головка 10мм и 14мм
— Отвертка плоская и крестовая
— Изолента
— Хомуты пластиковые
— Уайт-спирит(либо другой обезжириватель)
Начал с того что убрал центральный тоннель(я думаю все уже в курсе как он разбирается). Далее снимаем панели напольной консоли(держится на клипсах и саморезе) и протаскиваем подсветку к бардачку и к педалям(два коротких провода). Ленту крепил на родной скотч, держится очень хорошо — но не забываем обезжирить поверхность.
Чтобы протащить подсветку к задним пассажирам надо открутить передние сиденья. Пассажирское облокотил на задний диван, а водительское для удобства пришлось вытаскивать. Протаскиваем провод под ковролином и под воздуховодом обогрева ног задних пассажиров.
Ставим пассажирское сиденье на место и с помощью хомутов крепим подсветку к сиденью. Отодвигаем сиденье назад на всю и оставляем небольшой запас провода(если оставите короткую длину провода то при полном отодвигании сиденья она может оторваться). Чтобы провод подсветки не мотылялся под сиденьем, слегка зафиксировал его хомутом к проводу на обогрев. Тоже самое и для водительскоего.
Провод от плафона пустил через левую центральную стойку. Для этого и понадобилось убирать водительское сиденье. Освобождаем стойку от пластика(все держится на фиксаторах и только белый пластик на 2х болтах), прокладываем провод питания также под ковролином к тоннелю.
Примечание: лампочку с плафона необходимо убрать.
Собираем все в обратной последовательности и ставим тоннель, но без подстаканников. Отрезаем штекер прикуривателя и подключаем тюльпан к проводу питания.
Контроллер ДУ вывел в левую сторону. Сам блок приклеил на двухсторонний скотч к тоннелю. Ставим консоль подстаканников.
Примечание: Смена цветов происходит при включенном зажигании
Подсветка ног по открытию двери. Реализация схемки.
Доброго времени.
Продолжение прошлой статьи — www.drive2.ru/c/596817111653811708, а точнее реализация.
Не буду её содержание дублировать, кому нужно — посмотрит))
Только небольшое напоминание:
Задача — не потеряв возможность изменять цвет и яркость, подключить так, чтобы загоралась подсветка для каждой двери по отдельности.
И при простое авто, акум не разряжался лишний раз.
Да, согласен с теми, кто пишет — что это совсем перебор так делать и можно все проще (кинув на плафон освещение, например), но есть — как есть, мне норм))
По итогам получилось вот такое:
Упакованное в отдельный короб:
Осталось подключить только:
Компоненты (названия вставлял как на алике, сорян)) ):
— aliexpress.ru/item/4000378153591.html — СВЕТОДИОДНЫЙ Автомобильный ножной
— aliexpress.ru/item/1005001757060748.html — Водонепроницаемый чехол из АБС-пластика для хранения инструментов
— aliexpress.ru/item/4001313436764.html — Набор винтов M2 M3 M4 M5 с шестигранной головкой, комплект винтов и гаек
aliexpress.ru/item/4000541087990.html — Держатель предохранителя для автомобиля, 10 шт.
— aliexpress.ru/item/32979625441.html — Понижающий Регулируемый Модуль питания XL4015, 5 А
aliexpress.ru/item/4000817728813.html — Печатная плата 9×15 9*15 см, универсальная односторонняя
— aliexpress.ru/item/4000852503484.html — реле такамисава NY5W-K NY12W-K 5В 12В 24В DC абсолютно новое и оригинальное реле
— aliexpress.ru/item/10000184140455.html — Язычковое реле, 5 шт./лот, 5 В, 12 В,
— aliexpress.ru/item/32892314519.html — 12В автомобильное реле питания OMRON (с клеммой, с 4 Контакты провода, с 5 контакты провода),
— aliexpress.ru/item/1005002247093144.html — 5/100 пар, 2 контакта, соединительный кабель для светодиодной, 3/4/5/6pin, штекер, гнездо SM JST, проводные разъемы для RGB светодиодной ленты WS2812B, пиксельный световой модуль
— aliexpress.ru/item/32633071171.html — Набор диодов Шоттки 1N4148, 1N4007, 1N5819, 1N5399, 1N5408, 1N5822, FR107, FR207,8 значений = 100 шт
— aliexpress.ru/item/4000330911933.html — 10 метров 26 AWG RVV 2/3/4/5/6/8/10/12 жилы медный провод проводник Электрический RVV КАБЕЛЬ черный мягкий оболочка провод
Коротенькое видео, может кому пригодится.
Осталось протянуть провода и подключить это все. Вот…
P.S В общем герконовые реле можно и нужно заменить на p-n-p транзисторы… Может как-то позже перепилю, когда сгорит хотя бы один геркон.
