Как сделать подсветку в салоне автомобиля как в мерседесе
ℹ️4️⃣Подсветка салона в стиле Mercedes ambient lighting
Всем привет. С момента покупки этой brilliant red хотел чем-нибудь заморочиться таким приятным для глаз, чтобы я это видел в авто каждый день и кайфовал.
Началось все с того, что друг установил в свою цешку подсветку ambient lighting и показал это мне. Не сказать, что я сразу зажегся, но приехав домой я стал штрудировать просторы интернета и смотреть что можно сделать с нашим кузовом б8 и чтобы это было максимально похоже на штатную приколюху, а не колхозинг. Рыл везде, drive2, Audi club, разные другие источники, но как обычно на помощь пришли наши собратья из поднебесной со своей подсветкой днища для авто rgb с управлением по Bluetooth. Решил заказать и хотя бы посмотреть что из себя это представляет
Был заказан данный комплект
Все очень просто: 4 отрезка ленты в гибком водонепроницаемом профиле и блок управления блютуз.
Все очень просто, нужно только питание 12 вольт и телефон iOS, Android.
Далее стоял вопрос как крепить эту ленту и на ум пришла идея уложить ленту в аллюминиевый профиль для светодиодной ленты. Почему так? —
1) легко придать форму изгиба дверной карты
2) рассеивает свет
3) идеально подходит в то место в двери, куда я ее крепил.
Когда все это купил, настал момент в жизни, когда времени не хватало позарез: работа, учёба/написание и защита диплома.
После успешной защиты практически на след день все это начал воплощать в реальность методом проб и ошибок. Сразу скажу, никогда этого не делал, но в голове все это крутилось само, никаких инструкций у меня не было, делал интуитивно. Главное не ссать, а брать и делать!

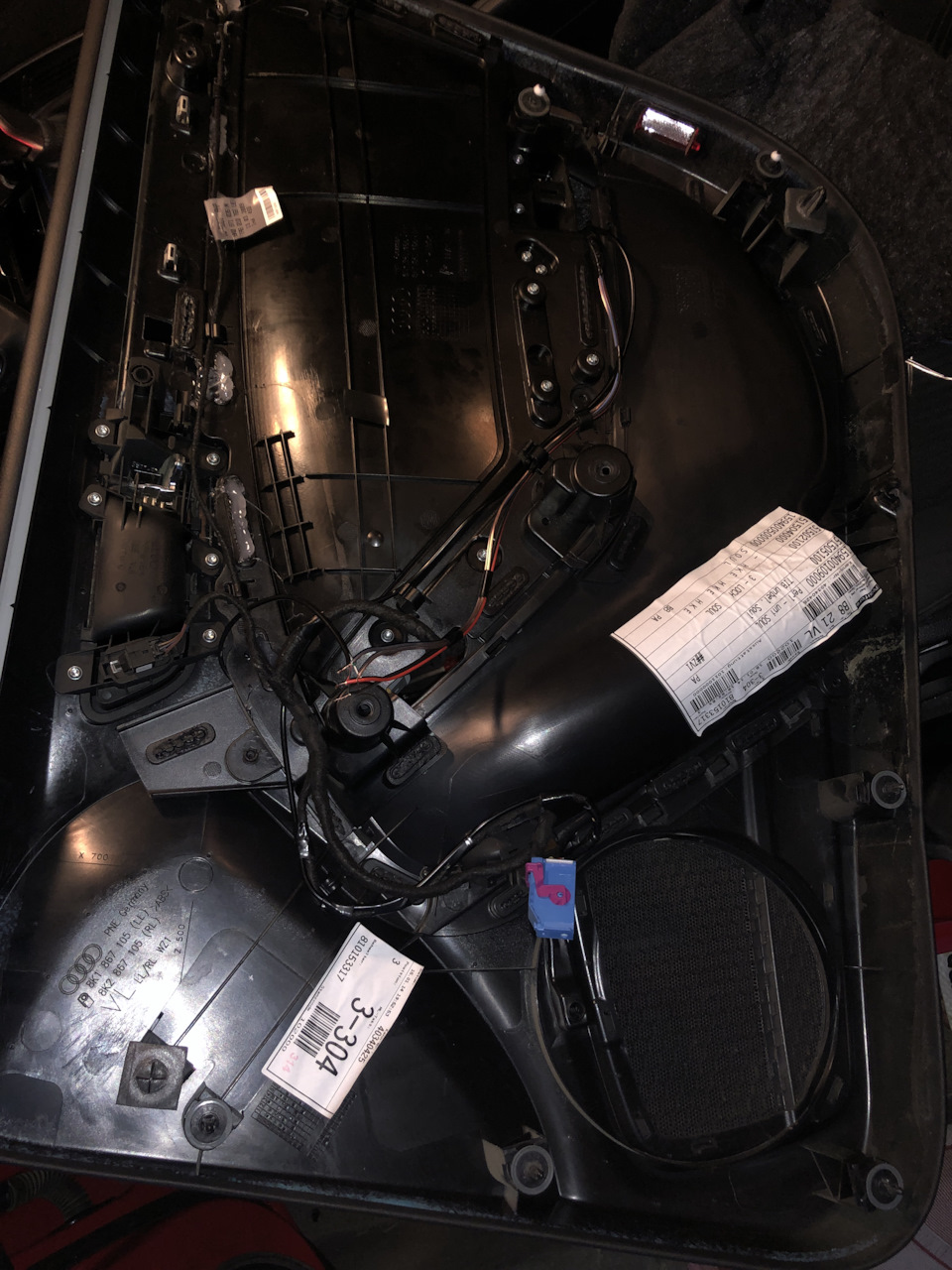

Снимаем обшивку двери ( начинаем с правой задней двери) и несём ее в дом/гараж на стол, распаиваем верхние держатели обшивки двери и отгибаем ее немного от лицевой стороны карты, затем уже вложенную в профиль светодиодную ленту вставляем в образовавшееся отверстие между дверью и тряпочной обшивкой, заливаем крепления клеем пистолетом и идём обратно в машину.

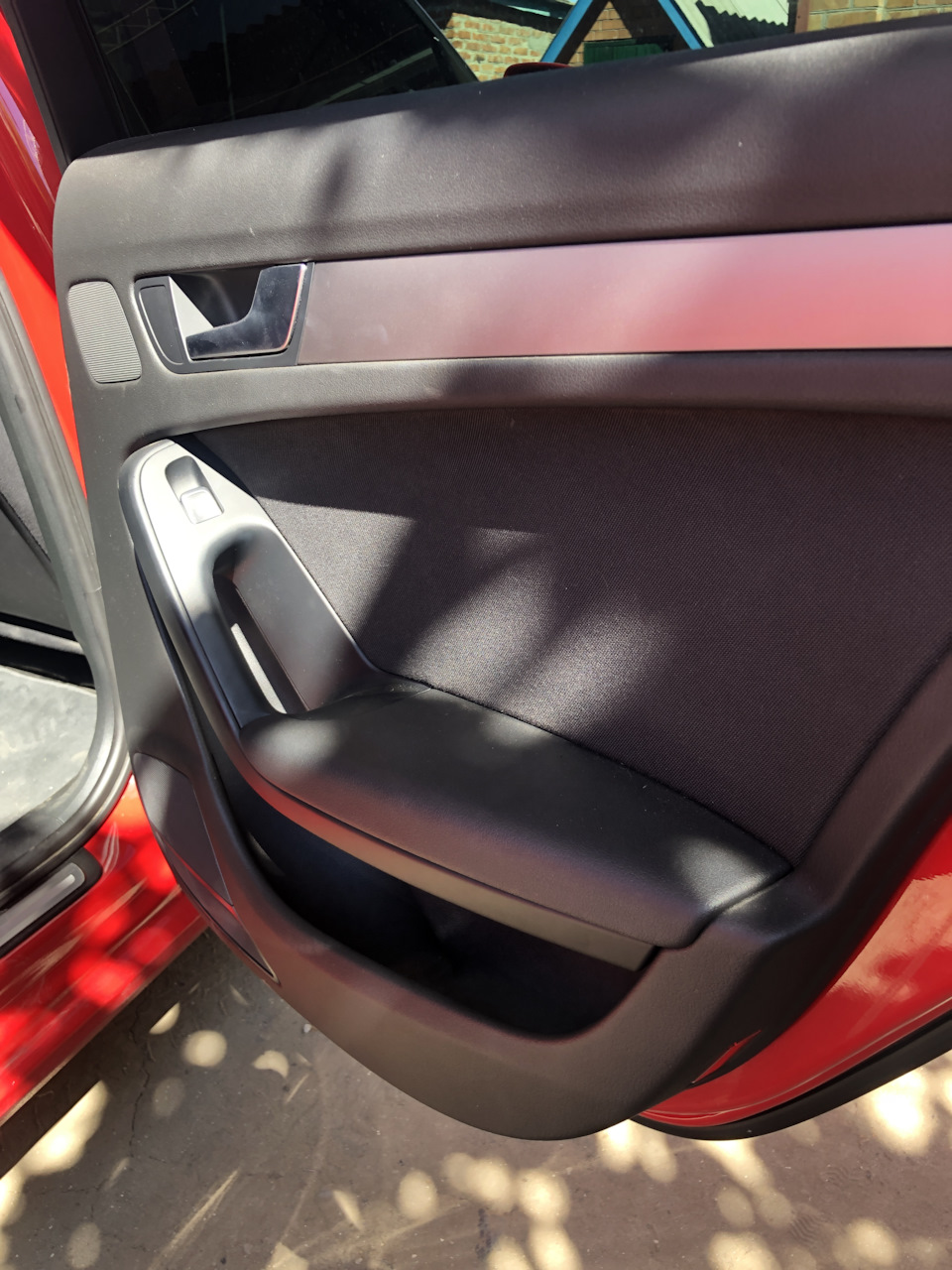

Должно получиться примерно так

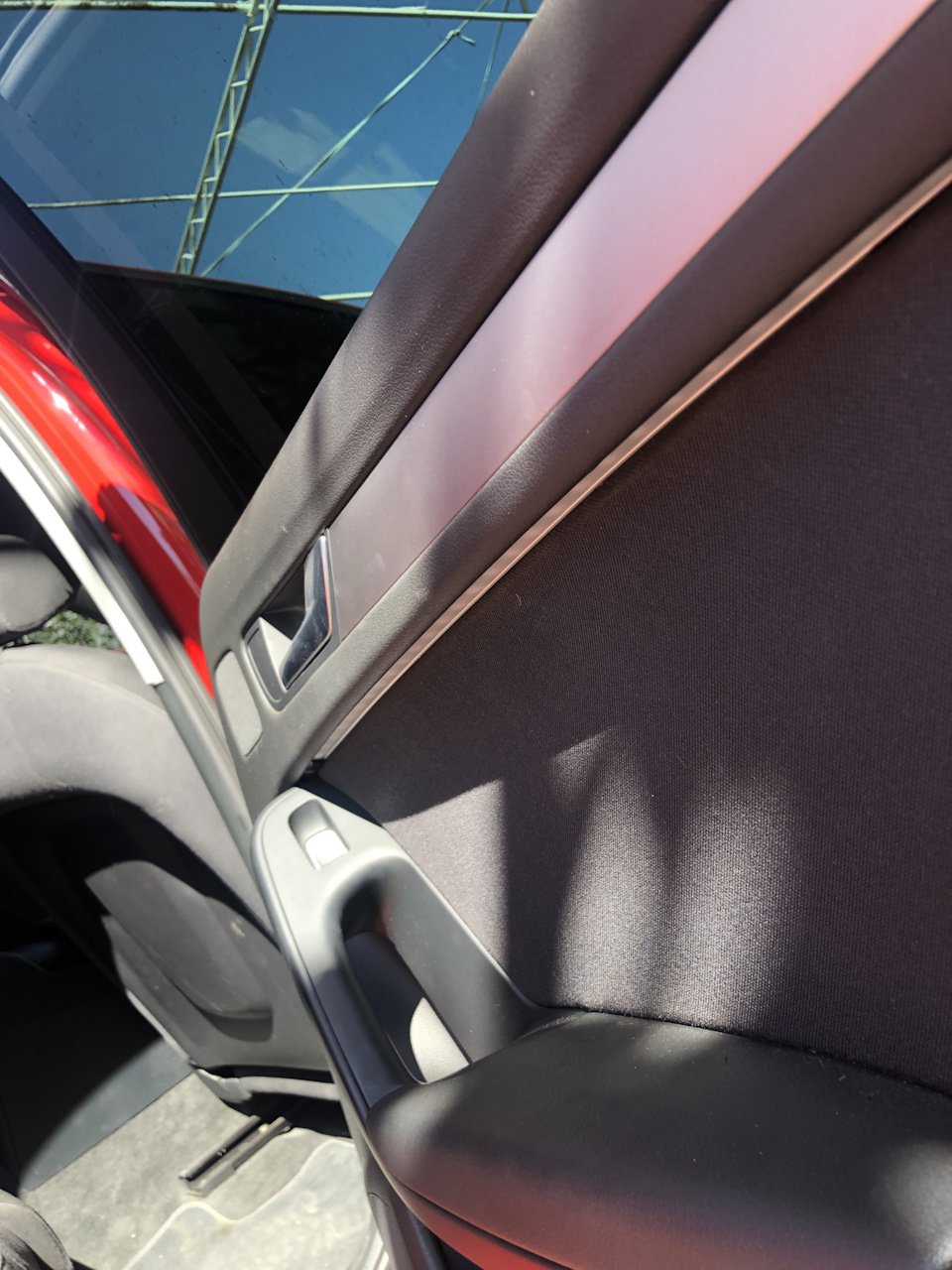

Сбоку ничего не видно, чего я и добивался

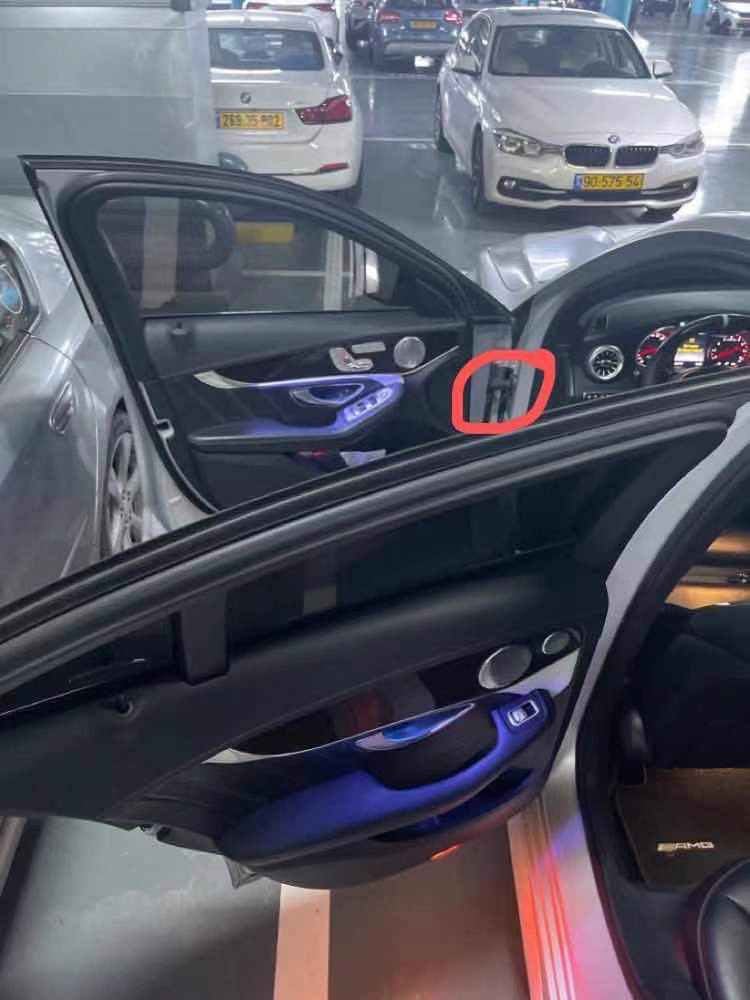

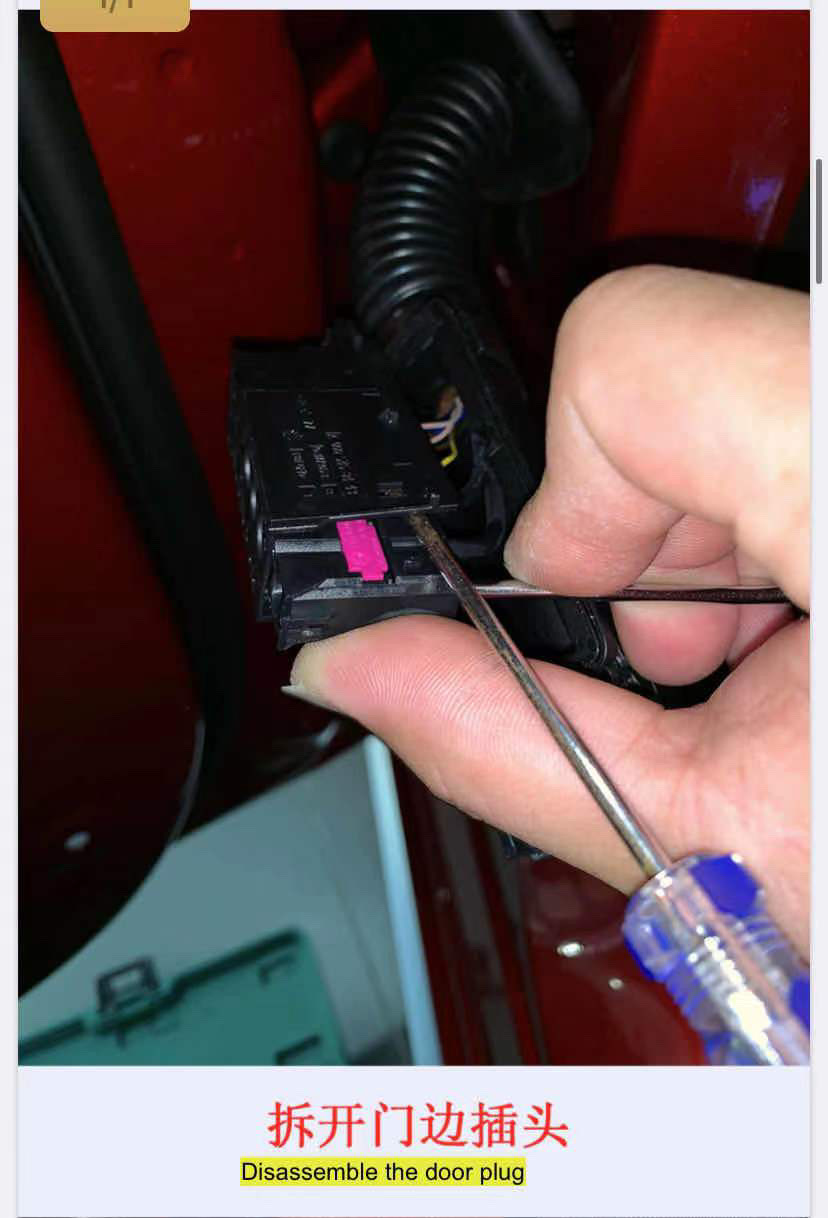

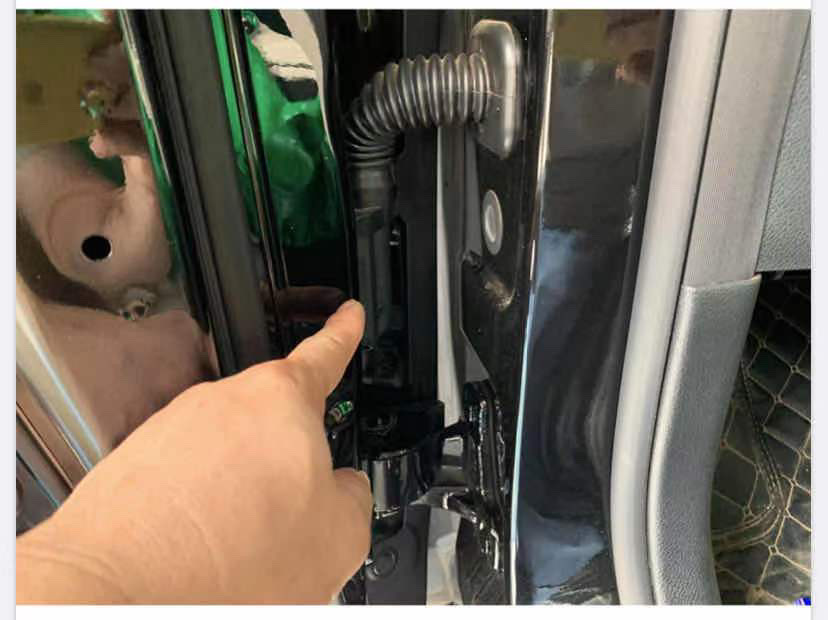

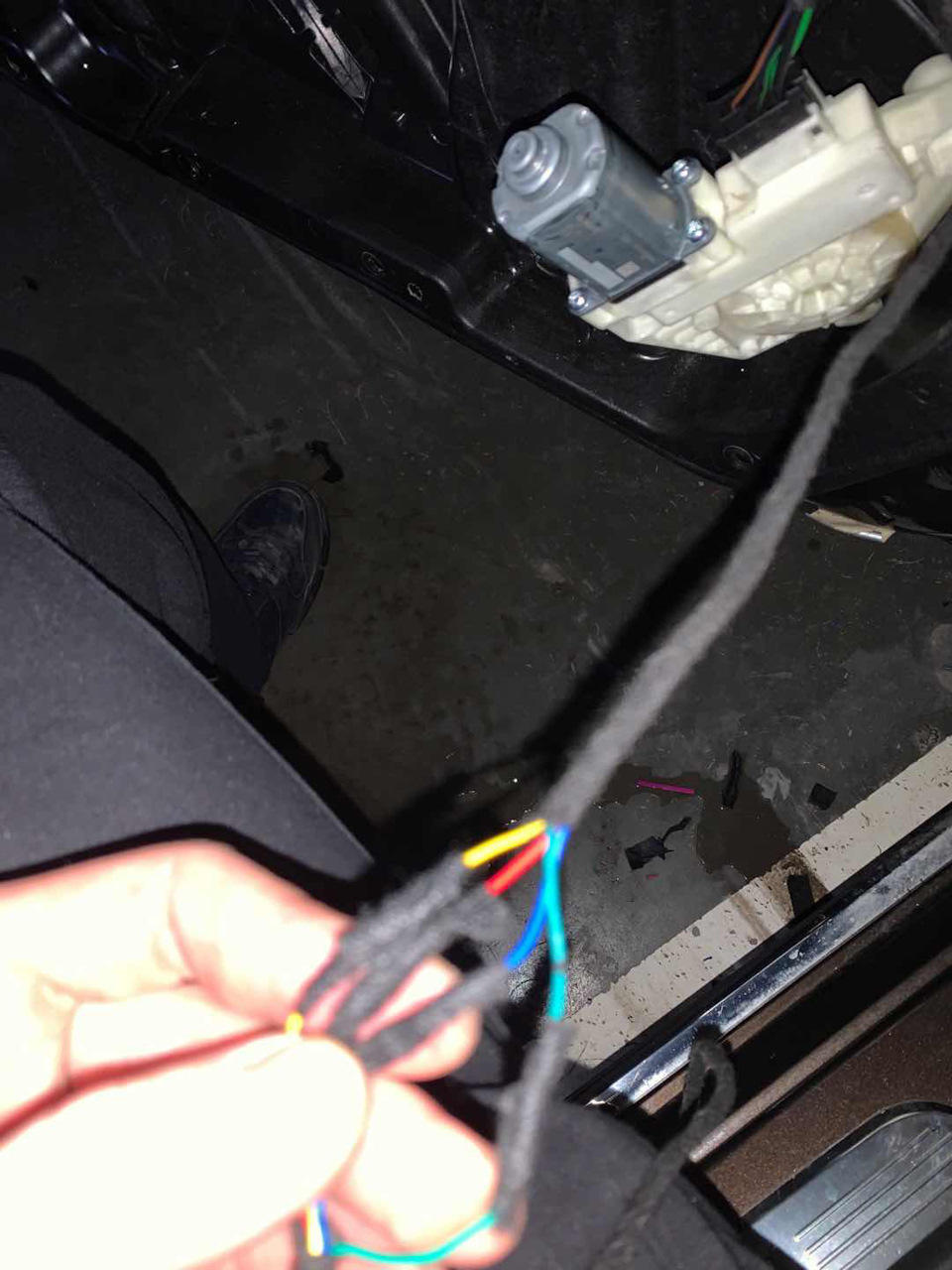

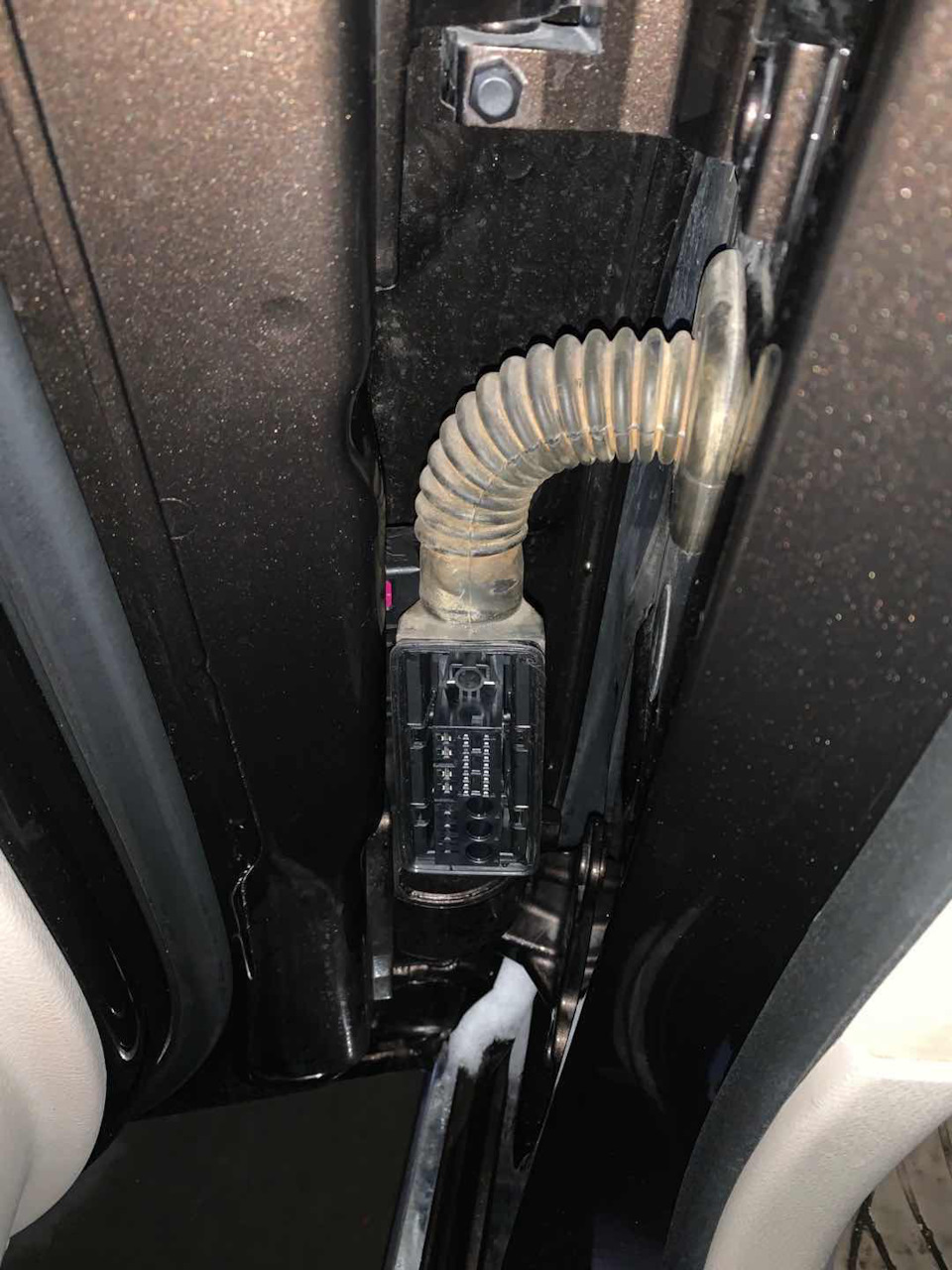

Разбираем обшивку центральной стойки и коннектор который соединяет кузов с дверью, протягиваем провод (4х жильный) через этот коннектор в любое свободное отверстие, собираем все обратно и кидаем этот провод до пассажирской передней двери под обшивкой порога. Собираем дверь, переходим к пассажирской передней.
Здесь тоже самое, только провод протянутый через коннектор соединяем с предыдущим нашим проводом который идёт от задней двери и прокладываем через торпеду до водительской двери.
Повторяем процедуру с задней левой дверью, затем водительской и у нас должна получиться общая сеть связанная со всеми дверьми.

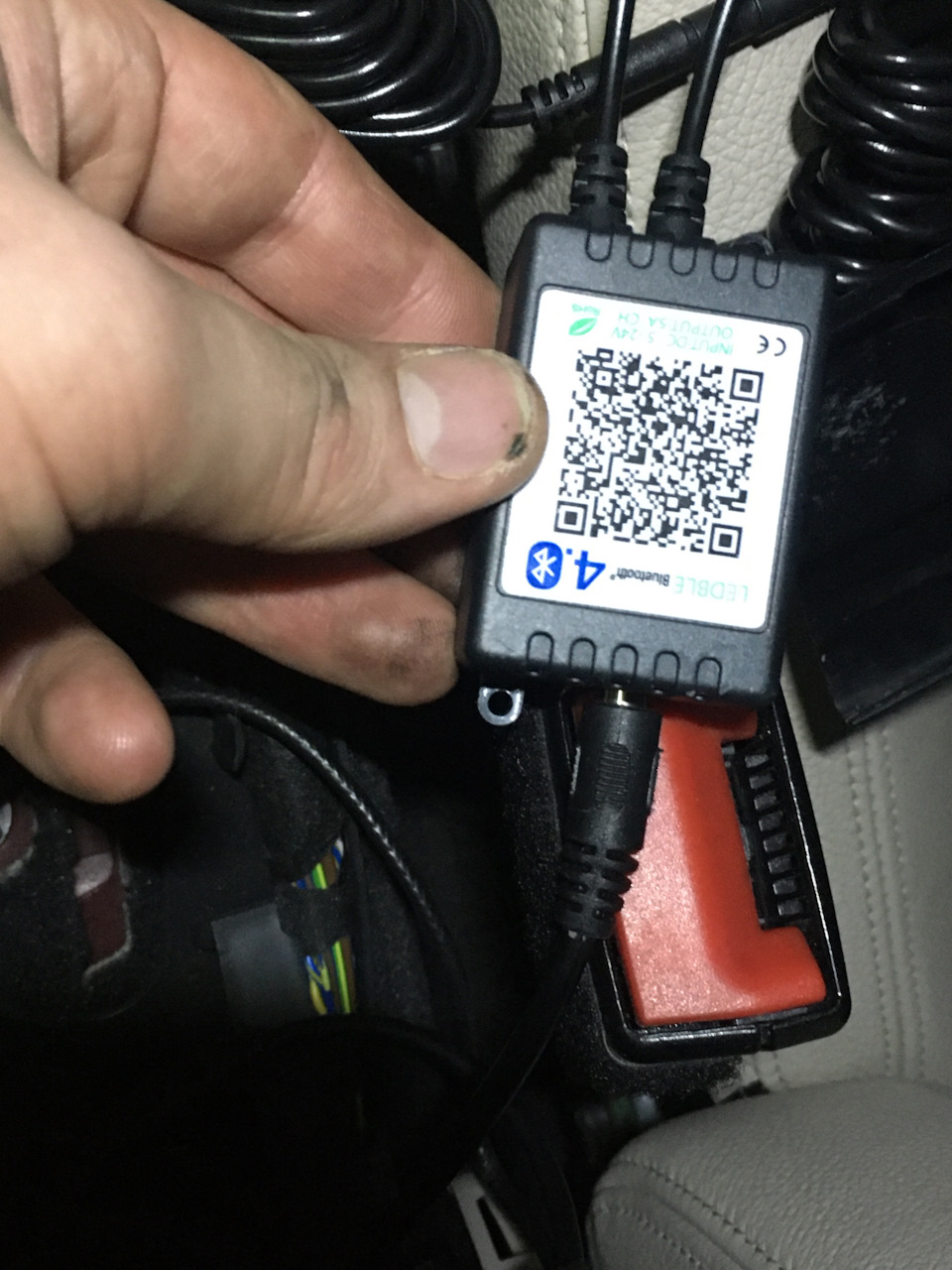

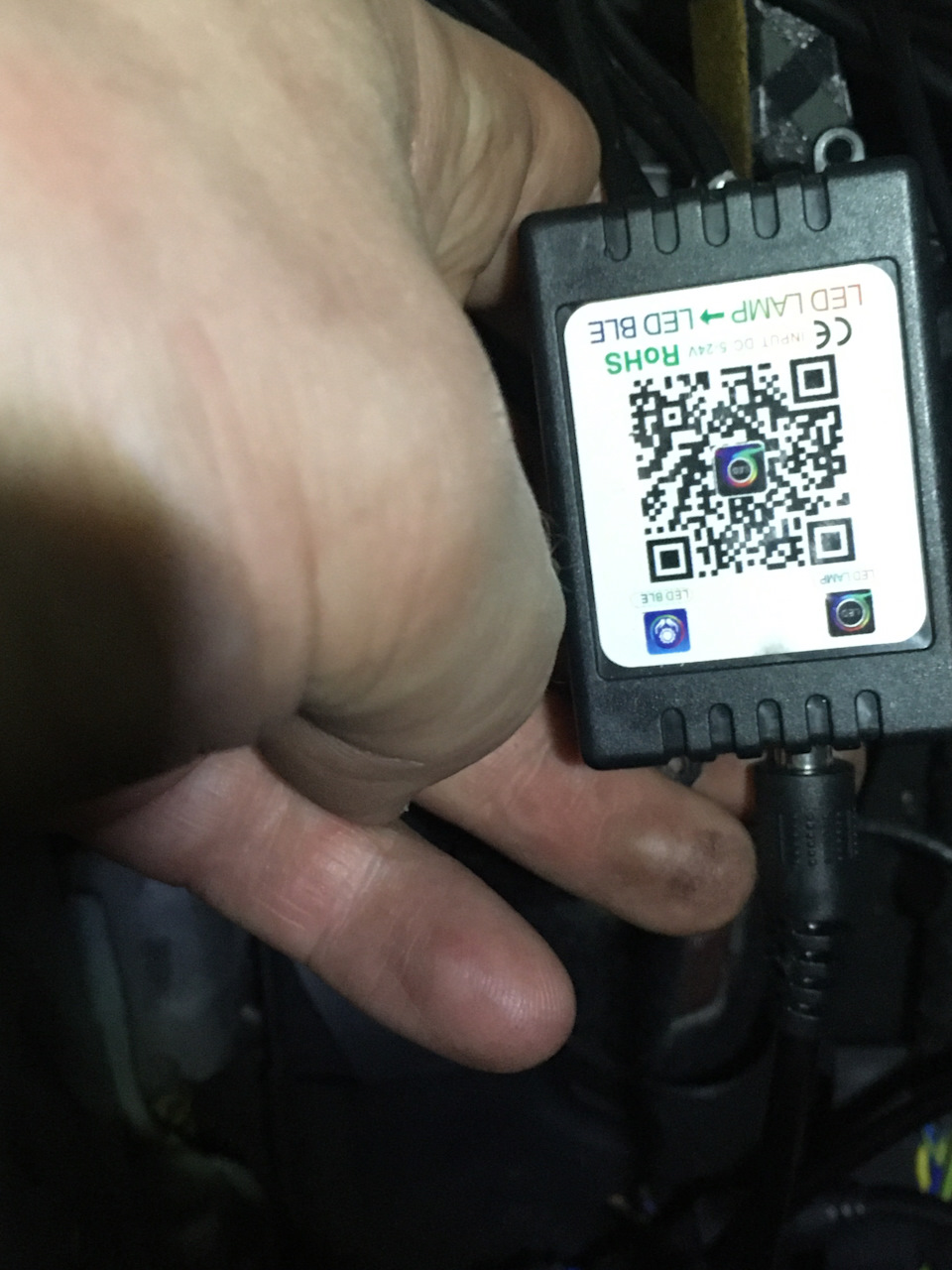

Далее берём блок из комплекта ленты и подключаем нашу сеть из 4х дверей к этому блоку. От этого блока два провода идут на питание. Питание я брал изначально от кнопки открывания багажника, но после того как лента загорается, начинает моргать через время из того, что 12 вольт превращаются в 14 от гены, а светодиоды этого ох как не любят, в итоге через некоторое время дверь вообще питание отключает полностью с двери пока не откл/вкл зажигание.
И у нас возникает 2 проблемы: где взять питание, чтобы блок не отключал его при нагрузке и как получить ровно 12 вольт.

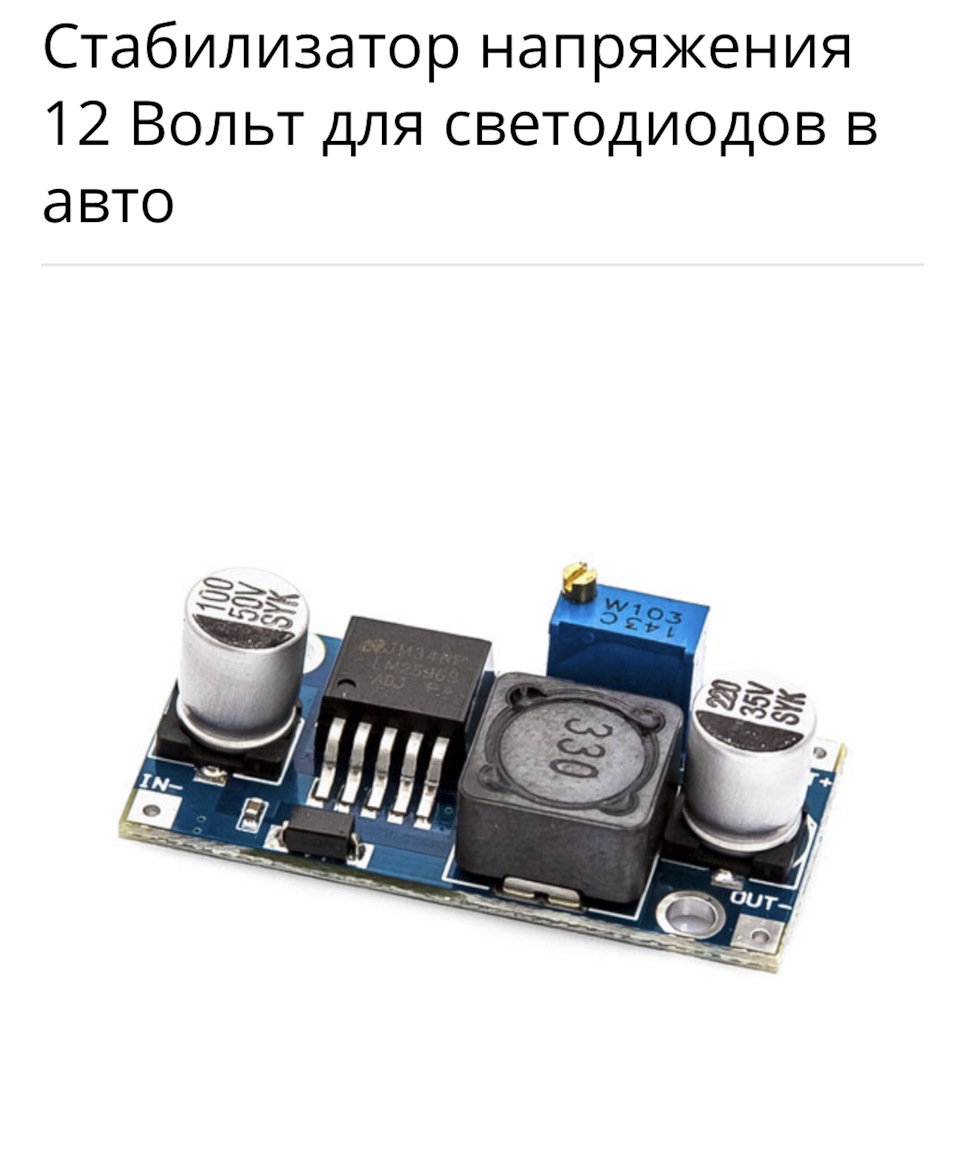

Легко, покупаем такой стабилизатор на али или в любом радиомагазине и пускаем питание через него.
На нем есть винт, подаём питание и с помощью мультиметра меряем напряжением и данным винтом регулируем.
Вторая проблема в этой машине может быть решена такими способами: взять питание от предохранителя или от прикуривателя. Я взял от прикуривателя, но припаяв дополнительно предохранитель, для спокойствия.
Прикуриватель выбрал который предназначен для задних пассажиров, так как к нему самый быстрый способ добраться и с минимальным разбором пластика можно взять свои 12в.
Подключаем, скачиваем приложение и кайфуем.
В планах добавить ленту чтобы подсвечивали пространство ног в авто и под стойки откуда вытягиваются ремни безопасности, так будет более гармоничнее и очень выделяться на общем плане, так как штатная подсветка в любом случае реализована только в 1 цвете и со своим тоном.
Кстати, кто будет писать ярко и т.д.- яркость регулируется тоже в приложении, можно настроить настолько тускло, что будет еле-еле видно.
Всем добра! Если кому нужна подробная информация, пишите, подскажу
⚡ 11.2 Дооснащение: Ambient Light для W176 дорест, теория, создание подсветки
Сегодня расскажу как я делал платы, для световода и вообще про задумку, проводку. 😎🤩
Начнем с того что штатный Ambient Light имеет 12 цветов, есть несколько режимов работы:
1. Режим приветствия, меняются все цвета по очереди, это можно отключить в настройках (command’a), после запуска авто включается тот цвет который был выставлен
2. Без режима приветствия, включается тот цвет который был выставлен, и остается после запуска авто
3. При открытии дверей, зажигаются плафоны в ногах (замена цвета на обычный белый не RGB)
Где расположена подсветка:
Подсветка ручек дверей в салоне, подсветка ног, подсветка сидений (если стоят ковши)
Задача моя была сделать и разработать в голове схему, как все это реализовать, максимально близко к оригиналу и так поехали:
За основу я взял и беру RGB контролеры с Ali, которые можно группировать и регулировать с телефона, чтобы не было никаких пультов и всякой такой фигни. Проводку, буду мотать сам, она пока в процессе разработки, диоды, я взял ленту с шагом 1 диод, чтобы ее можно было порезать на нужное количество мне диодов. И штекера 4 пиновые мама-папа для того чтобы сделать правильное подключение максимально штатно.
Чтобы сделать максимально близко к оригиналу, и чтобы загоралась подсветка ног, я принял следующее решение, были куплены дополнительные оригинальные плафоны, а мои плафоны остались без изменения, я просто добавил новые которые полностью сделал сам с RGB диодами. Как это будет работать? Очень просто, при открытии двери штатные плафоны загораются, и так как они обычные с нитью накаливания они горят достаточно ярко, и RGB диоды будут просто перебивать, когда мы закрываем дверь, они тухнут на минимальную яркость в дело вступает дополнительные плафоны с RGB диодами, которые будут освещать ноги в темноте.
Ambient light 64 цвета часть 1 ( Основная подсветка салона)
Ambient light все по штатному.
Приветствую друзья, хочу поделиться опытом установки подсветки ambient light 64 цвета, может кому будет полезным данный пост.
На нашем рынке на дорестах очень мало машин с подсветкой, да и там штатно всего 3 цвета.
Загоревшись этой идеей я начал узнавать сколько это дело стоит, позвонил в MBcomand, там мне озвучили за 64 цвета 175000₽( подсветка дверей и консоли).
Начал искать посты на эту тему, их оказалось очень мало и особо не информативные. Решил исправить😀
Нашёл я комплект подсветки на AliExpress, продавец оказался очень дружелюбный и помогал мне на каждом этапе установки, сделал ещё приятную скидку в 30$.

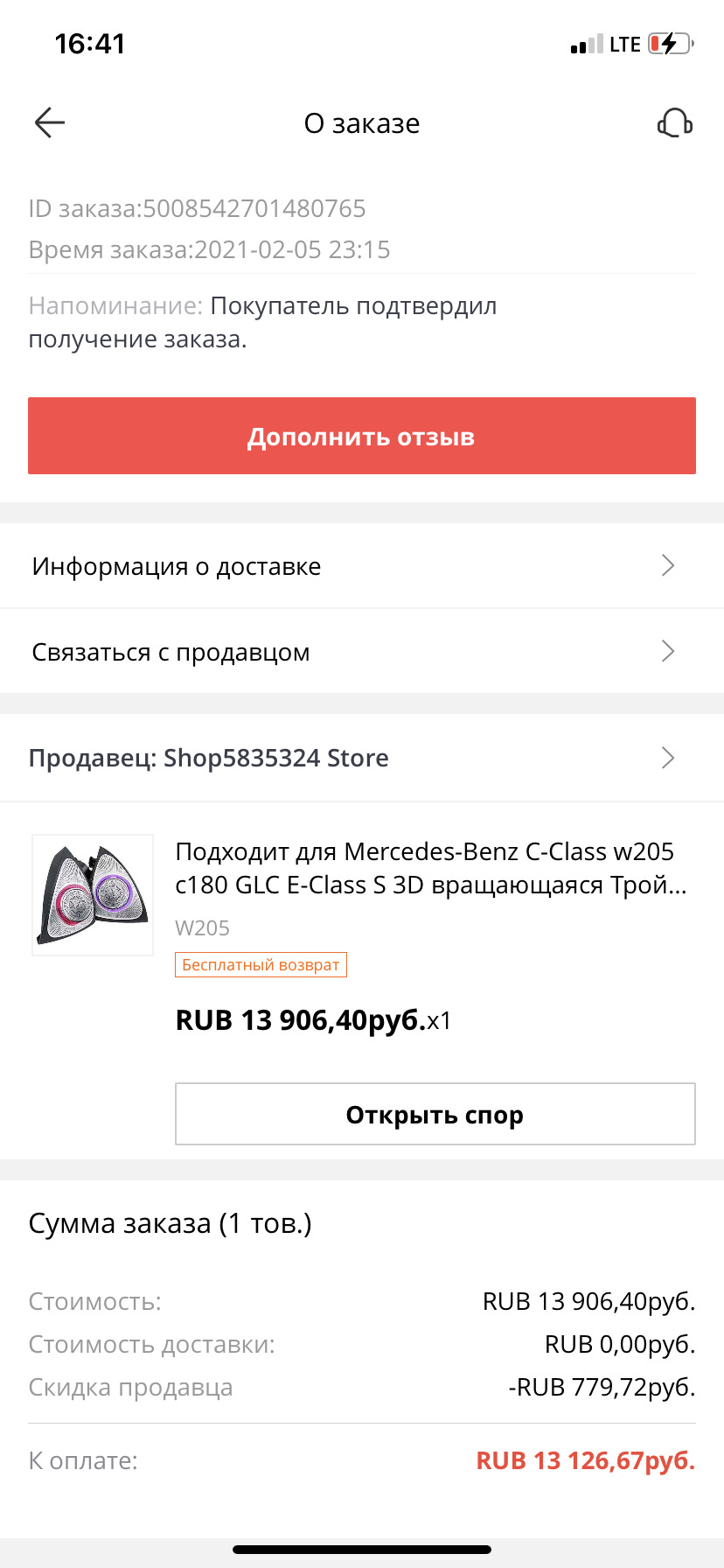

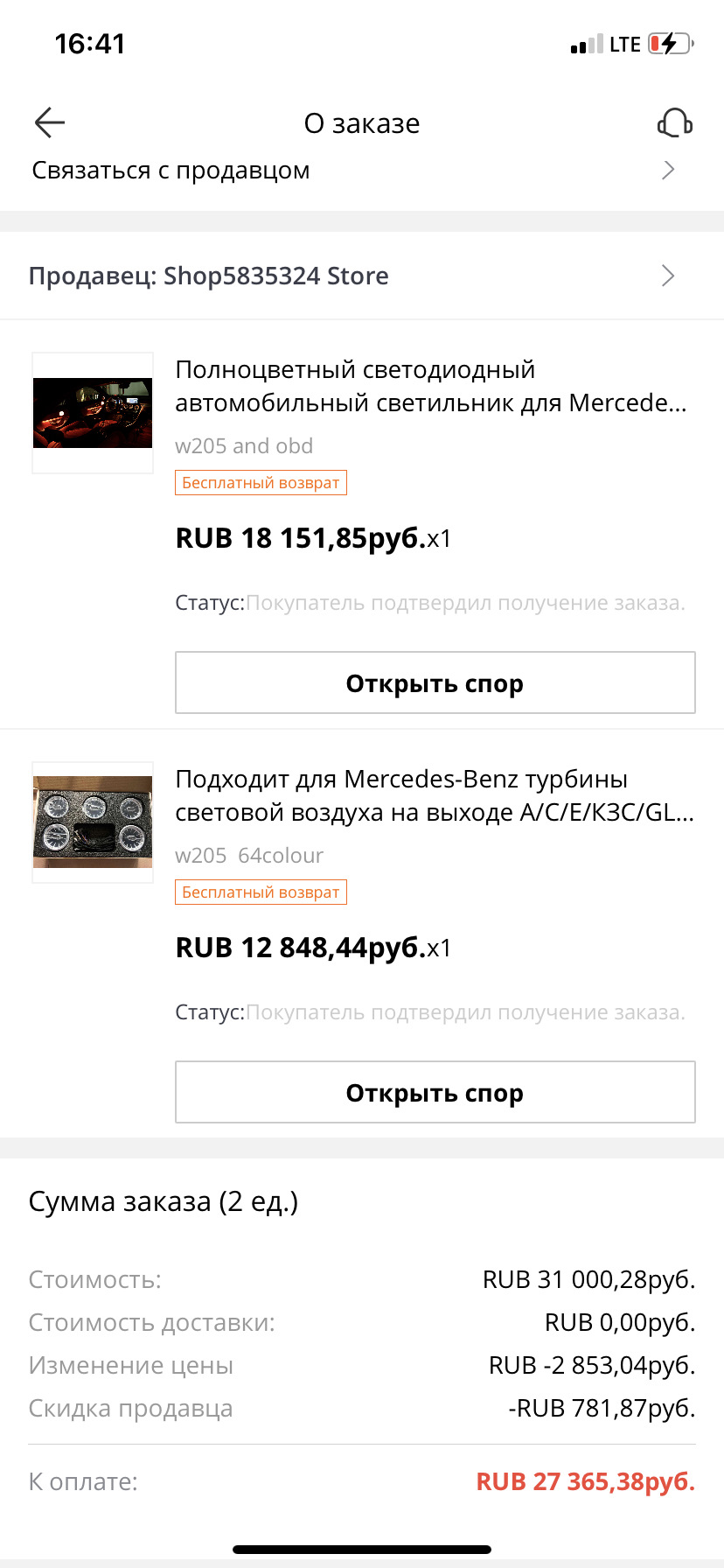

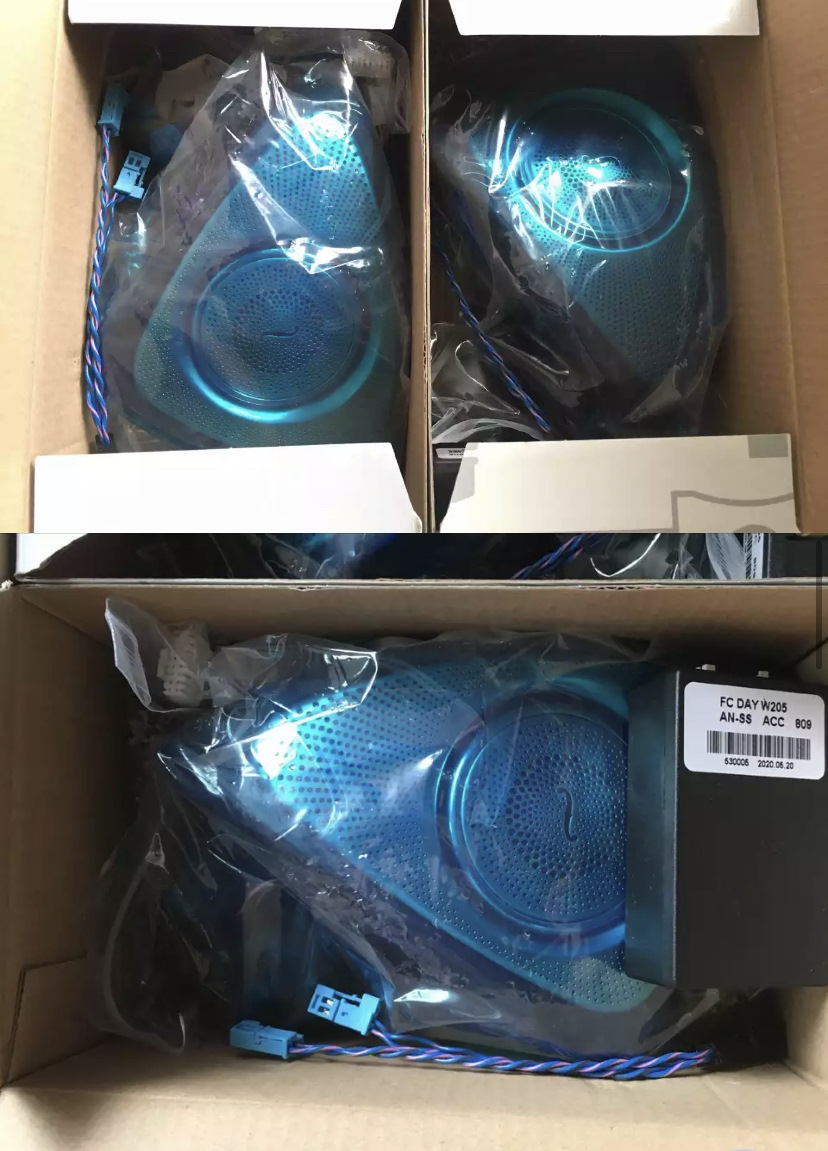

Что приобрёл я у этого продавца👇🏻

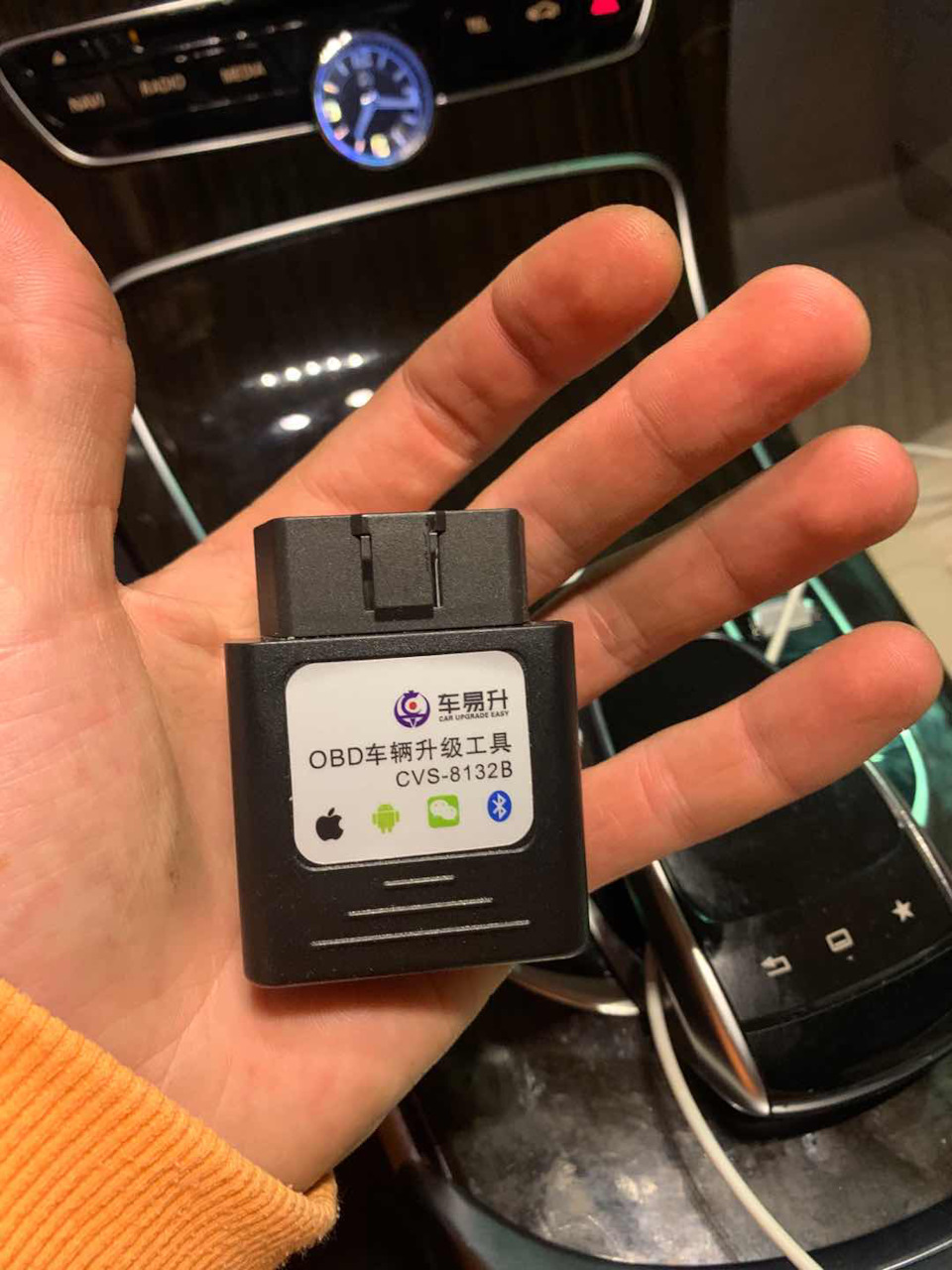

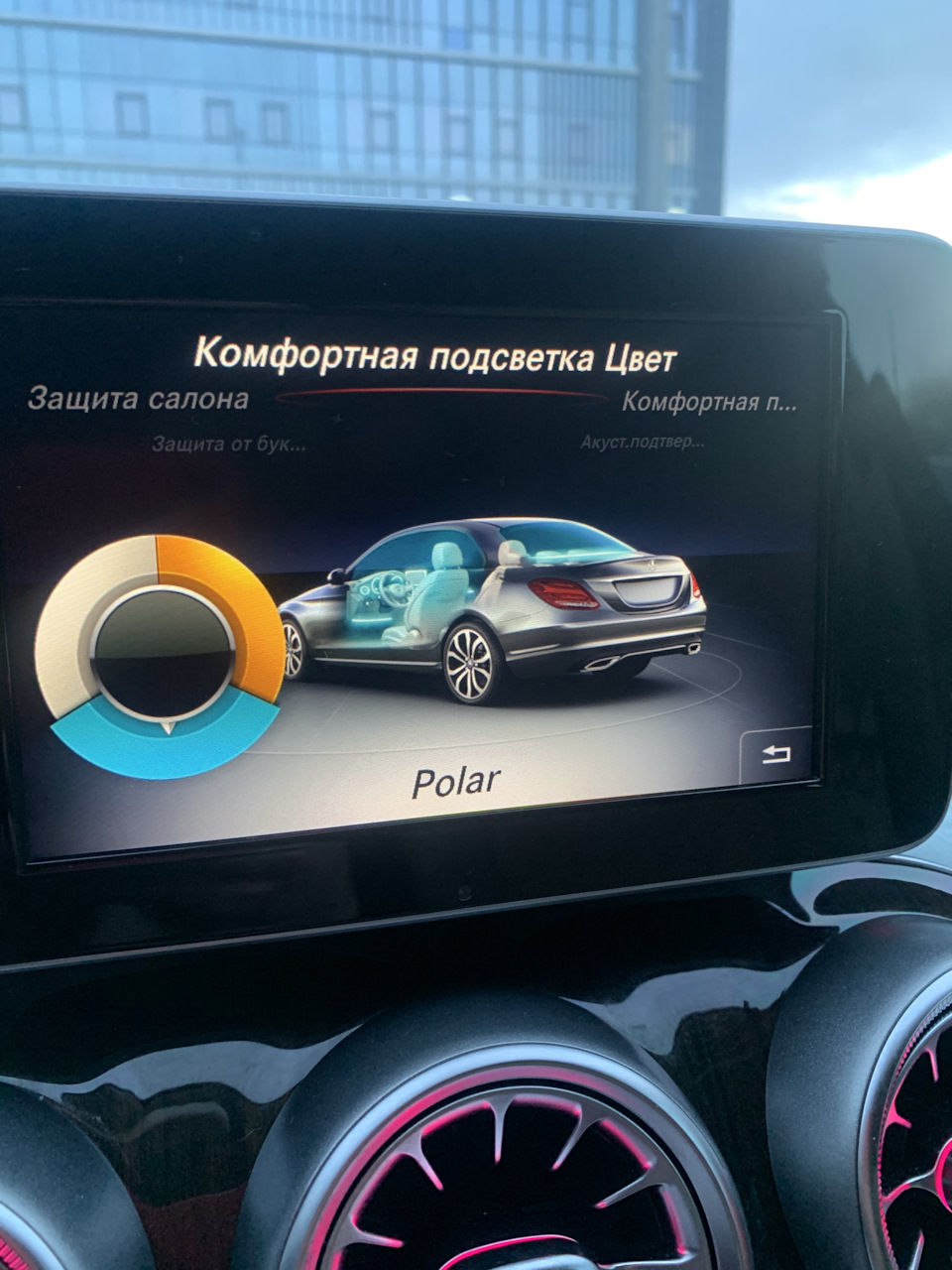

В комплекте ещё идёт OBD штука с программированием компа, так как это модель подсветки работает через штатный монитор.
( если кому понадобится он у меня остался и с радостью поделюсь им для программирования машины)
Далее отвечу на вопрос сколько все это стоит. Вышло на самом деле для такого тюнинга не дорого, при условии если вы будете устанавливать сами! 44905 рублей с учетом скидки продавца!
Ну что погнали устанавливать, снимаем 4 двери и желательно несём домой так будет удобнее. ( двери прикручены на 2 саморезах, откручивал Торрексом T30

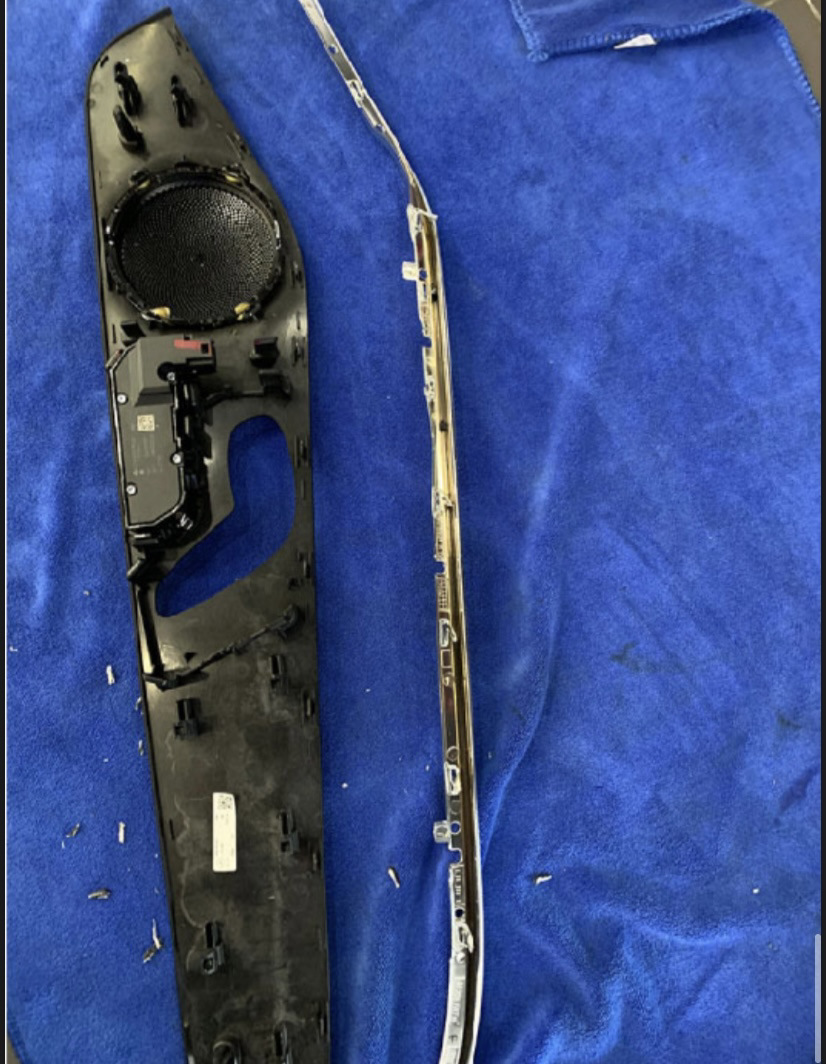

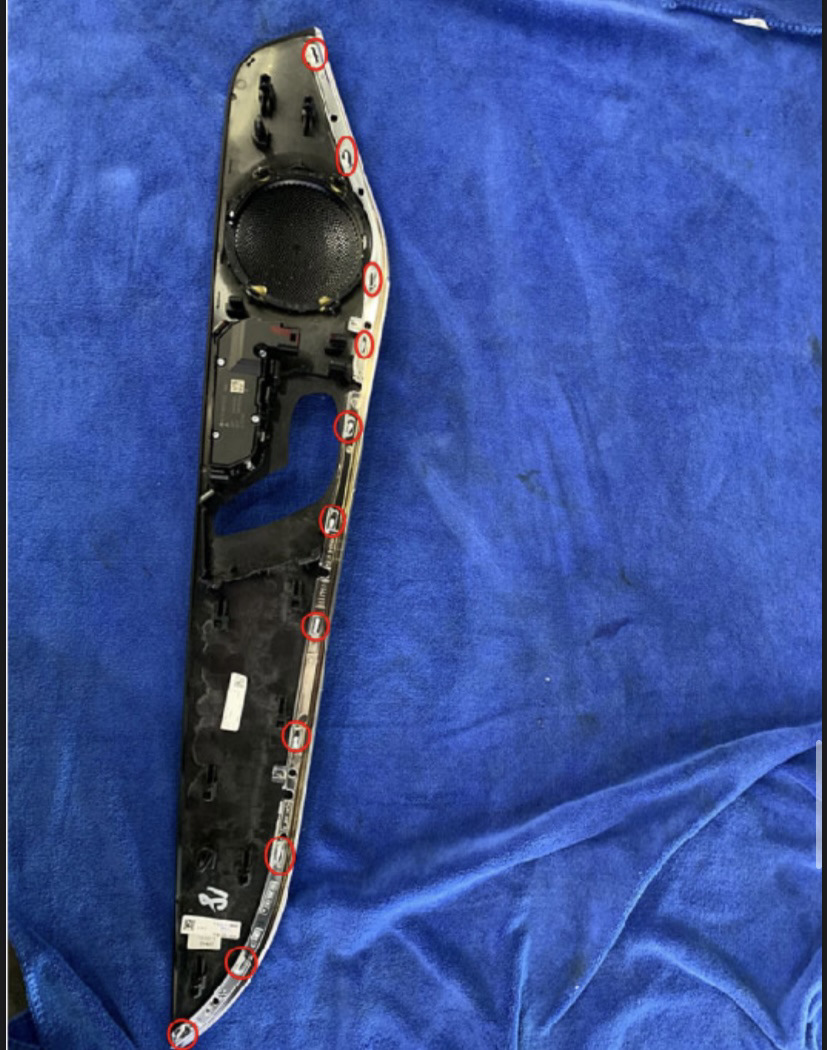

На дверях нужно заменить планки и для этого надо снять декоративную накладку.

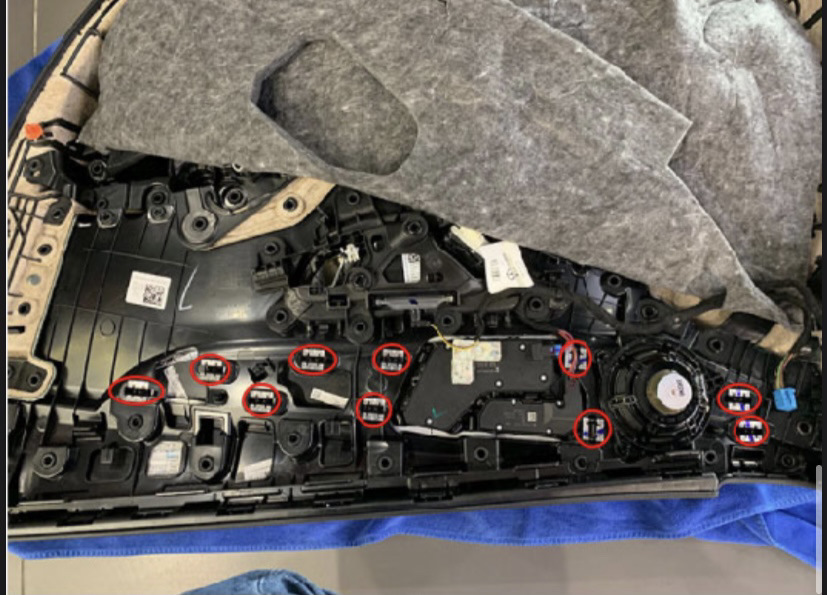

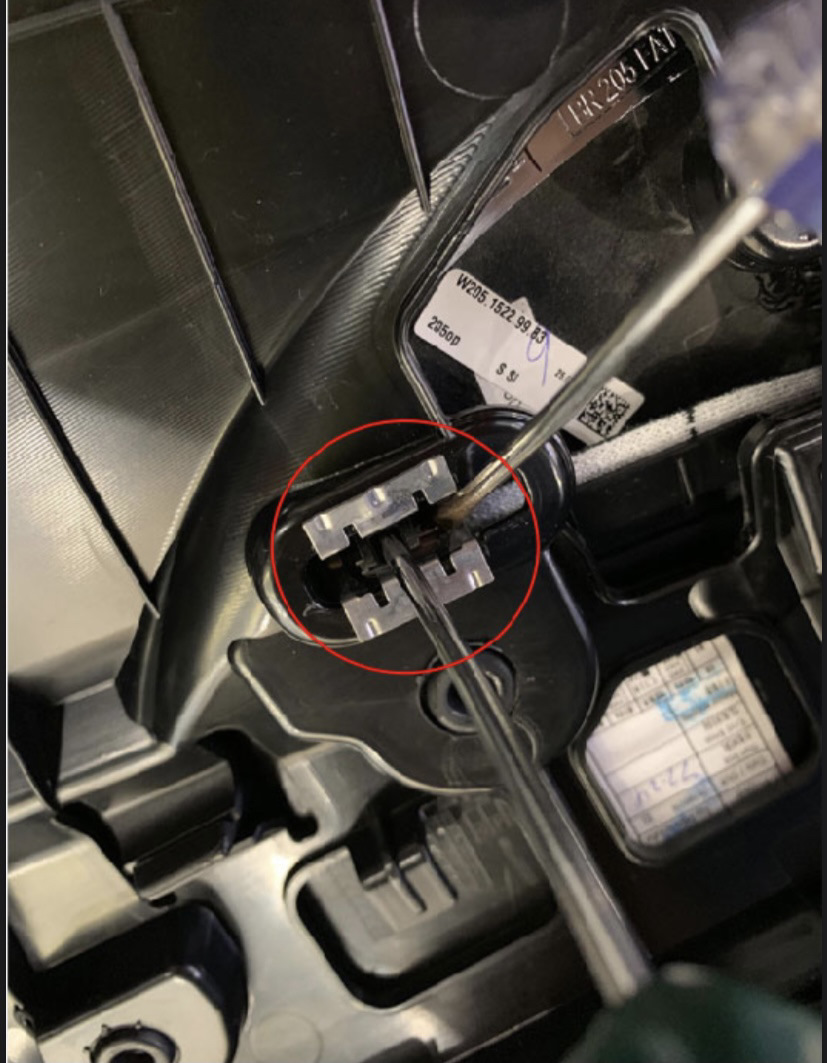

Держиться она на железных клипсах, которые нужно вытолкнул с помощью двух отверток.
Далее мы откусываем крепления старой планки и на ее место ставим новую с подсветкой.

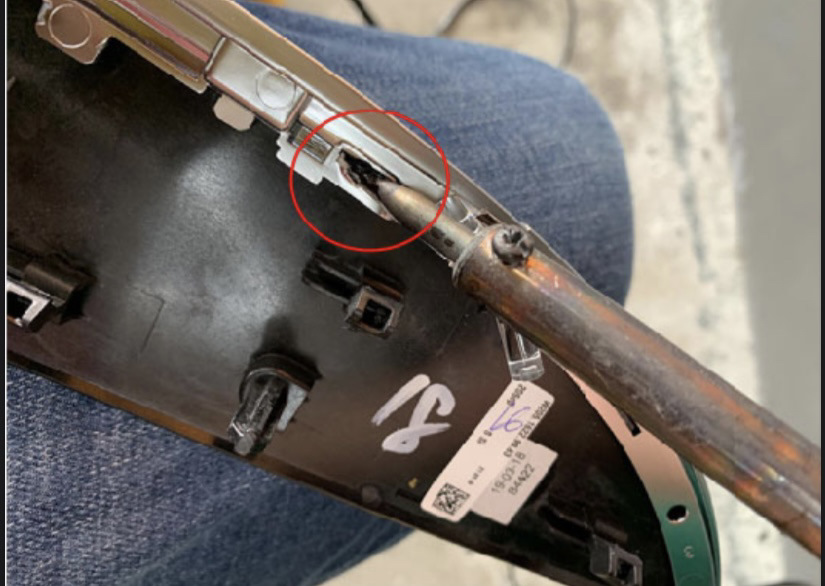

Для того чтоб она крепко держалась, надо воспользоваться паяльником или пистолетным клеем. Ту же самую процедуру проделаем с остальными дверными картами.
Проводка подключается элементарно фишка к фишке!

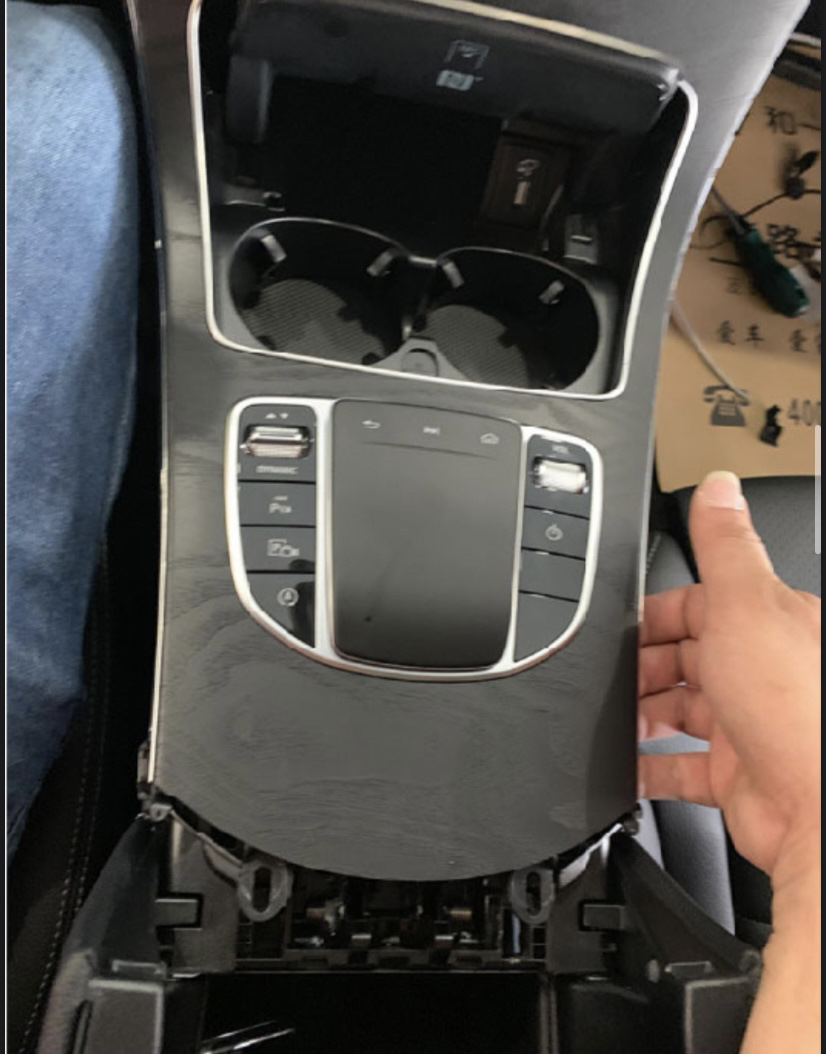

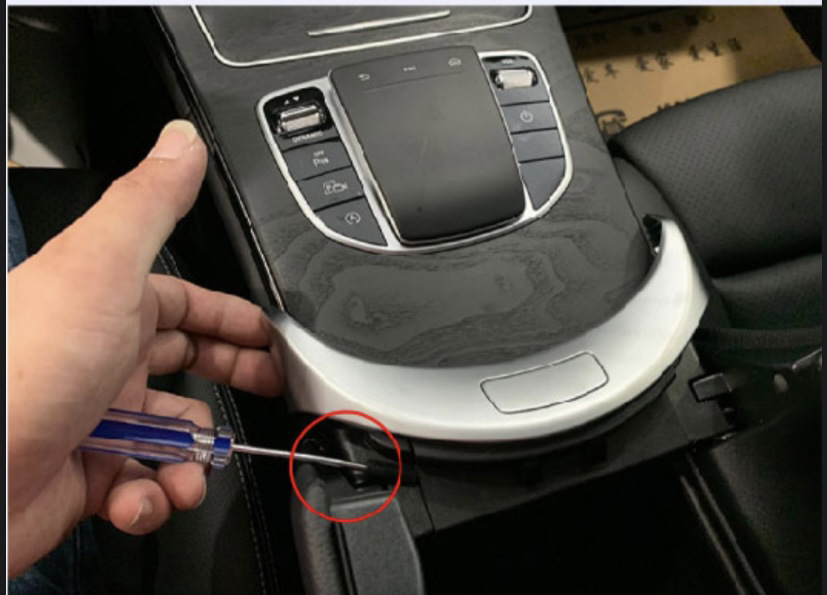

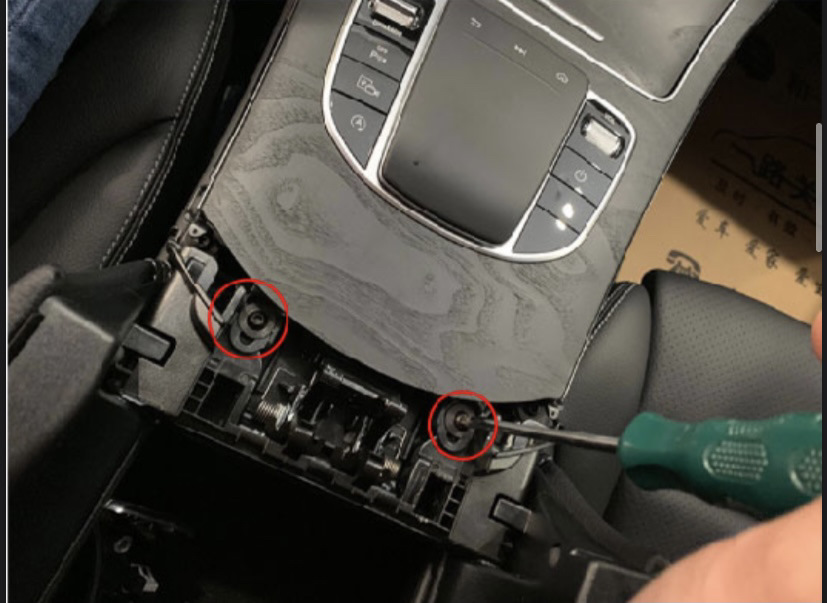

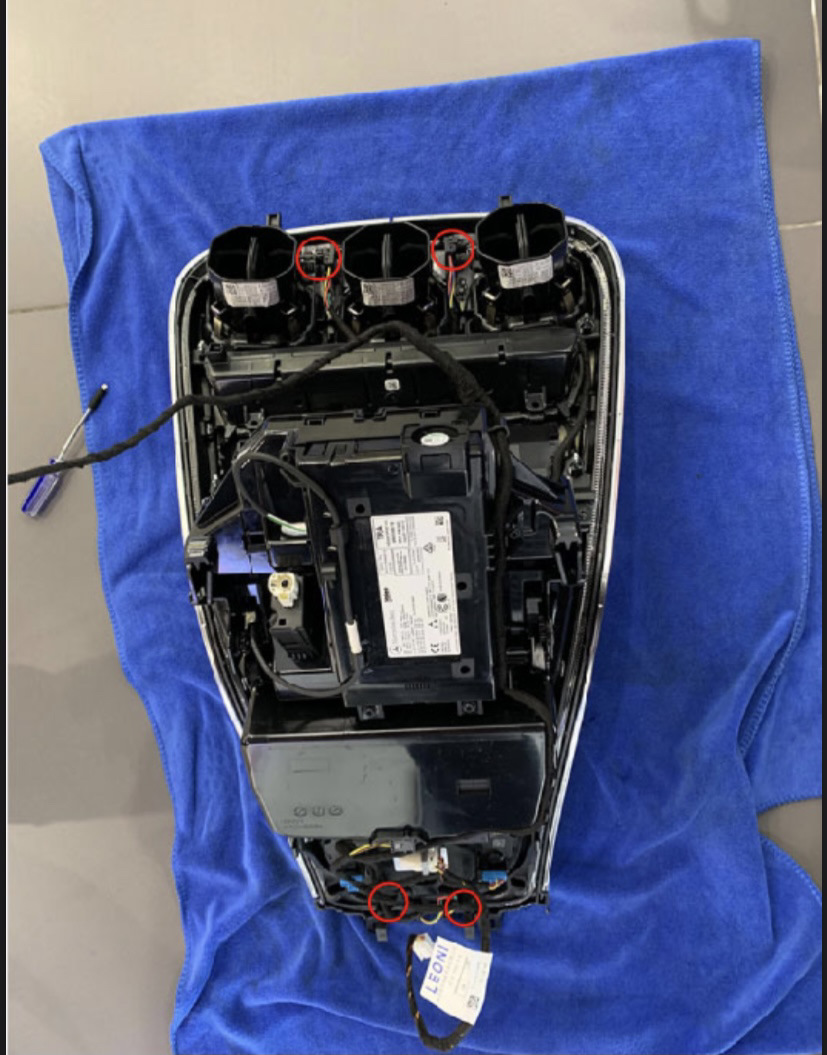

Двери готовы, приступаем к центральной консоле. Нужно снять серую планку, будьте аккуратны, там нудно отогнуть защелки.
Держится она на двух саморезах T20
Далее вставляем планки в пазы, все крепиться штатно. Будьте аккуратны они очень хрупкие и можно отломать! Втыкаем провода с лампами и готово.
2 вариант который он предложил это обрезать металические штекера и подсоединить провода напрямую, ну вообщем просто соединить.

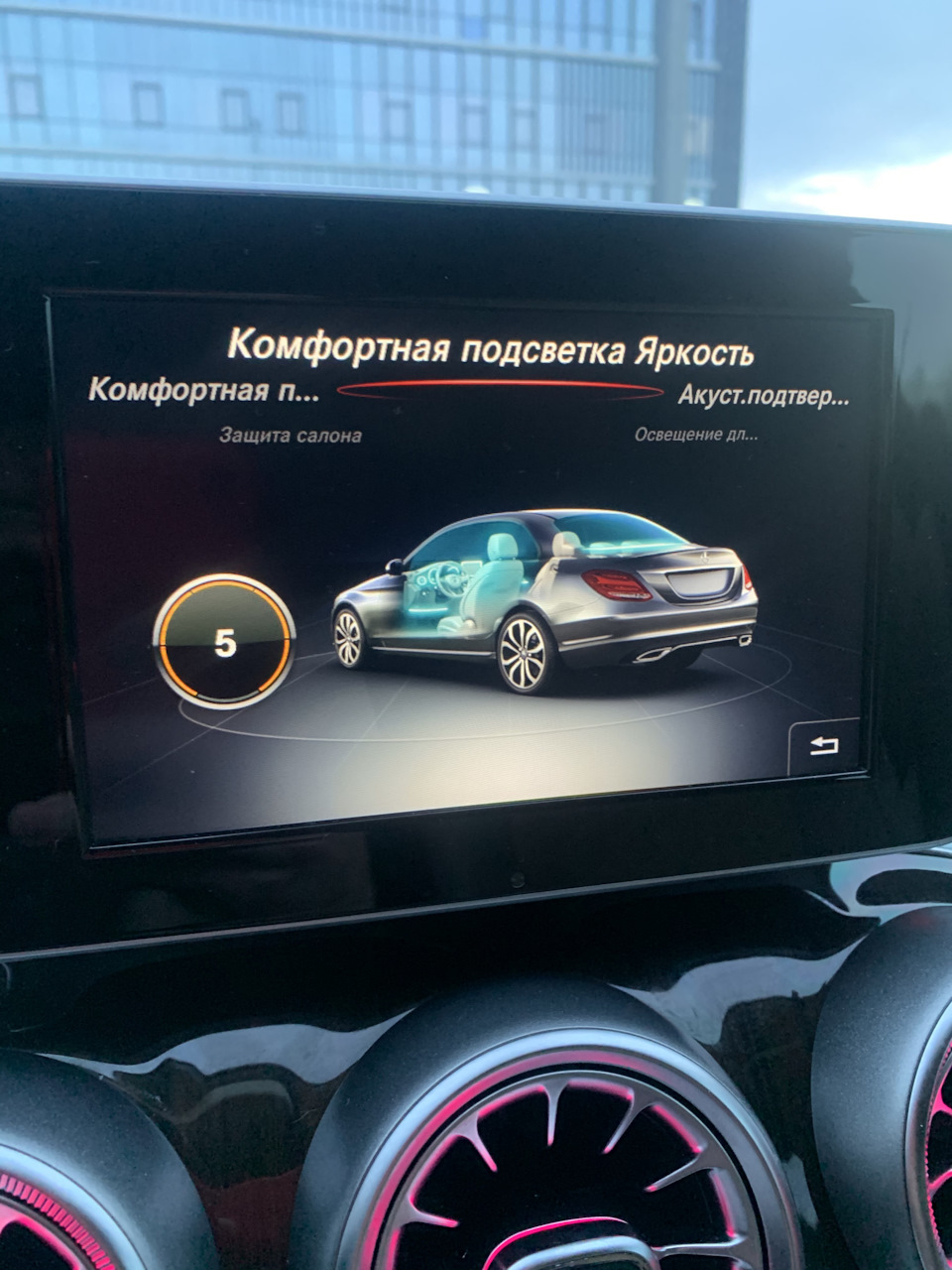

Далее все штекера мы соединяем друг с другом, там невозможно ошибиться, все подключается фишка к фишки! И начинаем программировать с помощь OBD!
Если вы будете покупать комплект с OBD, то продавец поможет с установкой, если нет то обращайтесь я скину информацию с программированием.
Но к сожалению мне это не помогло, и этот обд я купил зря. Не смогли мы с китайцем подключить, так как в машине у меня совсем не было этой опции, как то так. Помогли мне с программированием в MBcomand за 5000₽ и 15 минут времени.
На всякий случай прикладываю ссылку на какого то американского блогера, который все подробно показывает как что делать. Правда у него немного другой комплект подсветки и управляется через руль, но на это не обращаем внимания.
С подсветкой гораздо уютнее и футуристично😀
Надеюсь был полезен, если остались какие то вопросы, спрашиваем! Кто будет устанавливать и возникнуть проблемы, я смогу вам помочь 😀
Ну и на последние фотки готового варианта.
Ambient Lighting (амбиентная подсветка салона)
Я как и многие владельцы классических BMw (читать — старых колымаг) засматривался-таки на яркий салон новых BMW (читать — корейские обмылки). Чего там стесняться — откровенно завидовал той светодискотеке, что творится в салоне автомобилей серии G.
Естественно сначала противился и невзлюбил «новое веяние маркетинга», а потом все же привык и даже больше! Захотел себе установить такое же.
Поиск подобного на мой несвежий кузов был весьма безуспешным. BMW X1 e84 не так популярен в тюнинге, как оказалось)
Помогли найти следующее:
Если внимательно присмотреться, то можно после эффекта Вау заметить неопрятность и чужеродность этого элемента в салоне. Потому что подсвечивающийся элемент был установлен поверх панелей салона — мне так не хотелось.

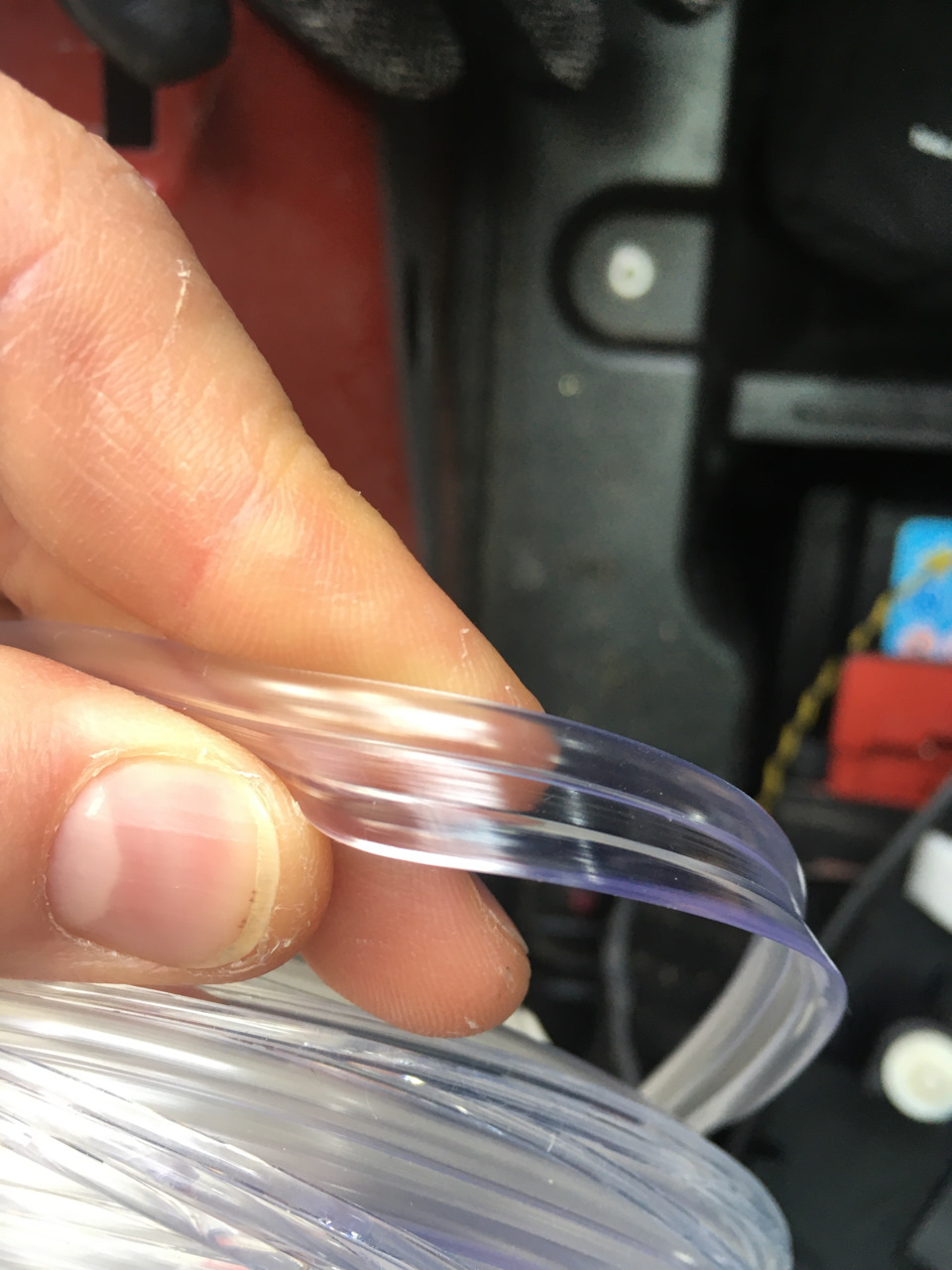

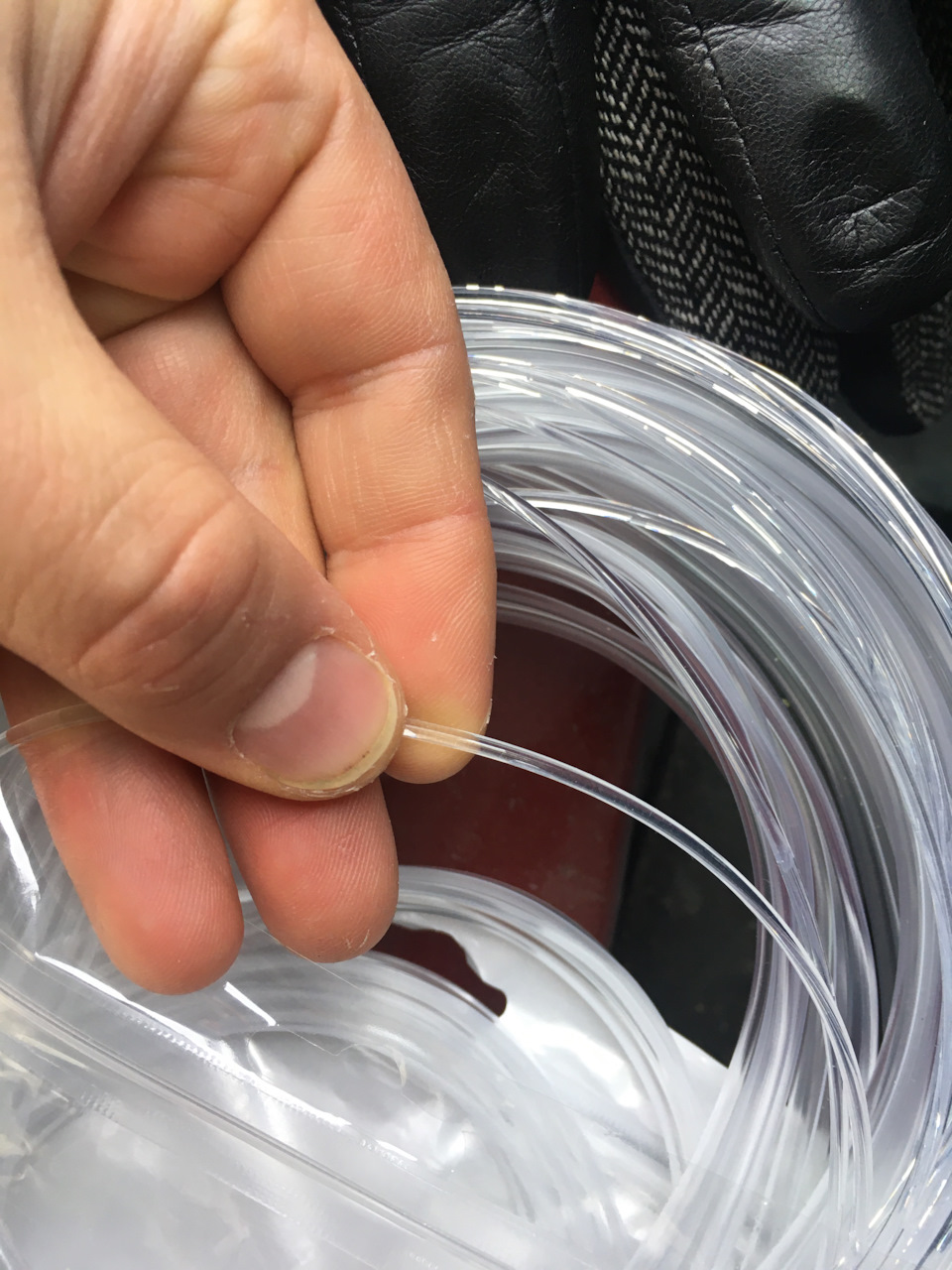

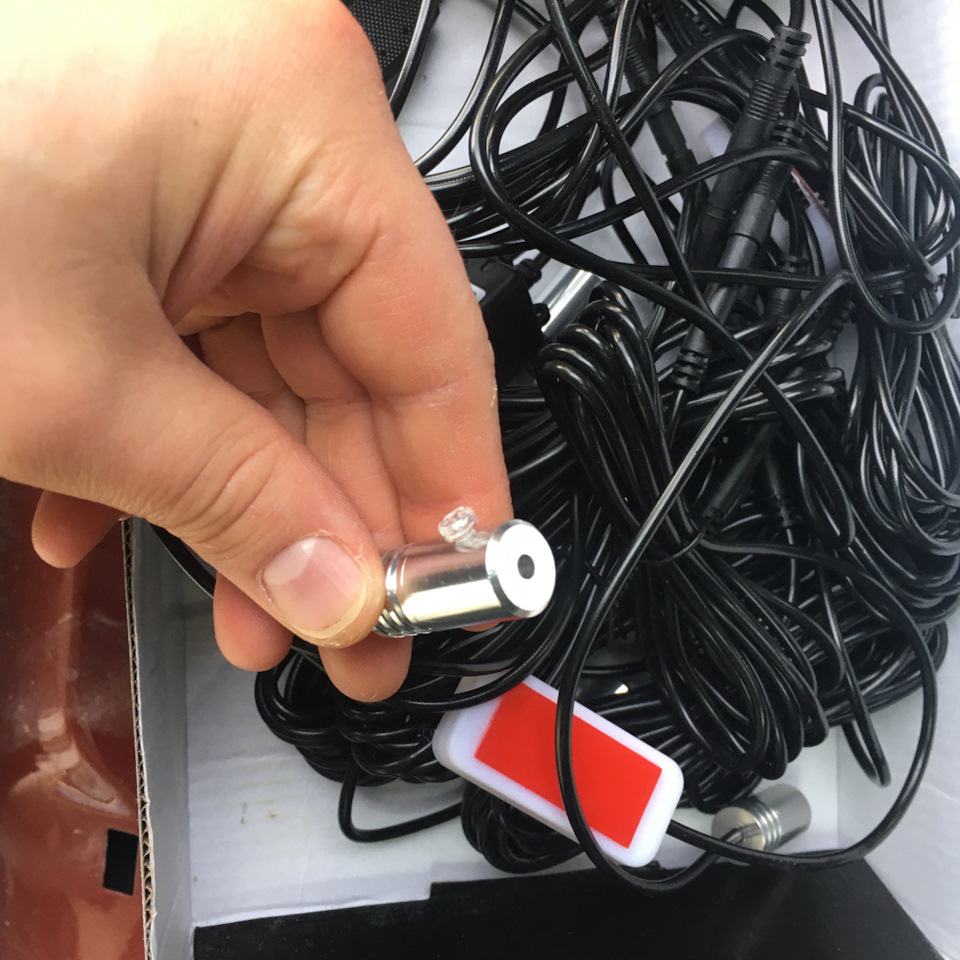

Для начала был закуплен материал для реализации задуманного. Это оптоволокно с подсветкой. Я брал на 6 источников света в панелях и на 4 источника в ноги. Питание такой штуки идёт через стандартный разъём в прикуриватель и устанавливается через предохранитель.

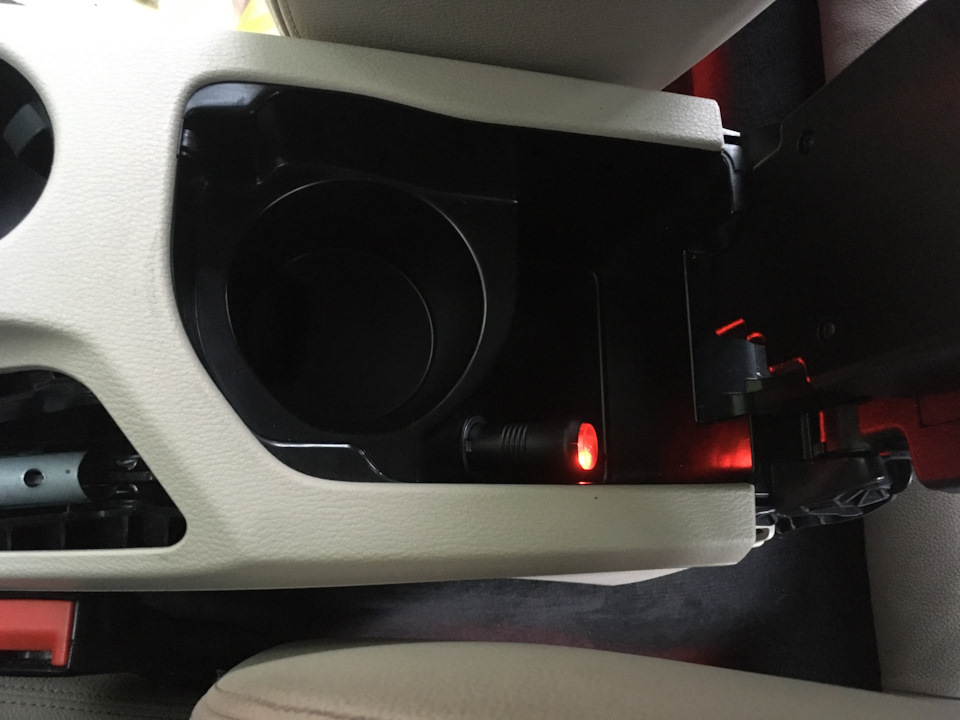

Начал с того, что снял подлокотник и установил там «центр» всей подсветки — питание и блок с разводкой подсветки.
Внимательный читать может заметить, что коробки 2, а я описывал только одну систему подсветки. Все правильно: одна коробка для подсветки карт и торпедо, вторая — для подсветки ног.

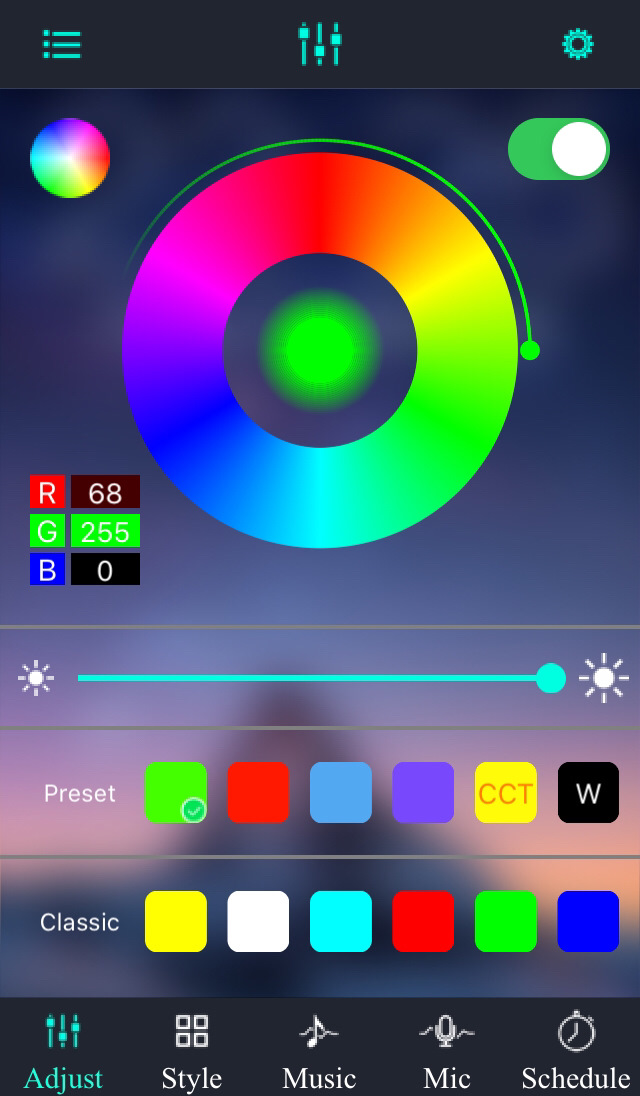

Кстати, регулирование подсветки работает через Bluetooth приложение на телефоне. RGB цвета на любой цвет и выдумку. Режимов работы около 30: постоянный свет, стробоскоп, мигание, чередование и т д
Потом приступил к тому, что снял карты дверей и закрепил оптоволокно внутри каждой карты дверей.
Подсветка салона Ambient Lighting в Мерседес GLC-класс 253 рестайлинг

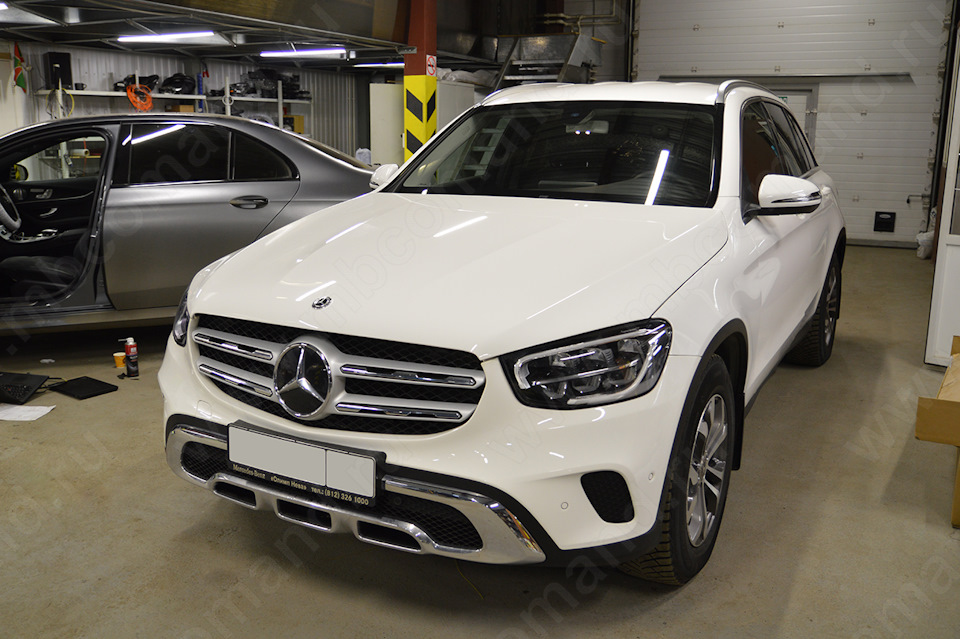

Мерседес GLC рестайлинг был выпущен концерном Мерседес в первой половине 2019 года и поступил в продажу уже летом. Внешне автомобиль отличается новой оптикой и обновленными бамперами, которые слегка освежили внешний вид автомобиля.
Внутри автомобиля мы видим абсолютно новую систему мультимедиа MBUX, которая в настоящий момент используется только в данной модели, но в ближайшем будущем будет устанавливаться и в V-класс в w447 кузове.
Также внутри автомобиля мы видим абсолютно новую 64-х цветную подсветку салона Ambient Lighting, до этого в данной модели использовалась 3-х цветная подсветка салона. На этом моменте остановим наш рассказ, так как внутри данного автомобиля никакой подсветки салона Ambient Lighting нет. Почему? Все просто — большинство автомобилей данной модели поставляются на наш рынок только в фиксированной комплектации, а это значит, что у потребителя нет возможности заказать автомобиль под себя и выбрать необходимые именно ему опции. Не проблема, главное чтобы автомобиль устраивал в целом, а с установкой желаемых опций мы поможем.
Как вы догадались — речь сегодня пойдет об установке подсветки салона Ambient Lighting. В оригинальном исполнении в 253 рестайлинге Ambient Lighting установлен в окантовке центральной части торпедо, подстаканнике, окантовке декора во всех дверных картах, также подсвечиваются ручки открытия дверей изнутри, ножное пространство, а также два потолочных диода установлены в передней части авто.

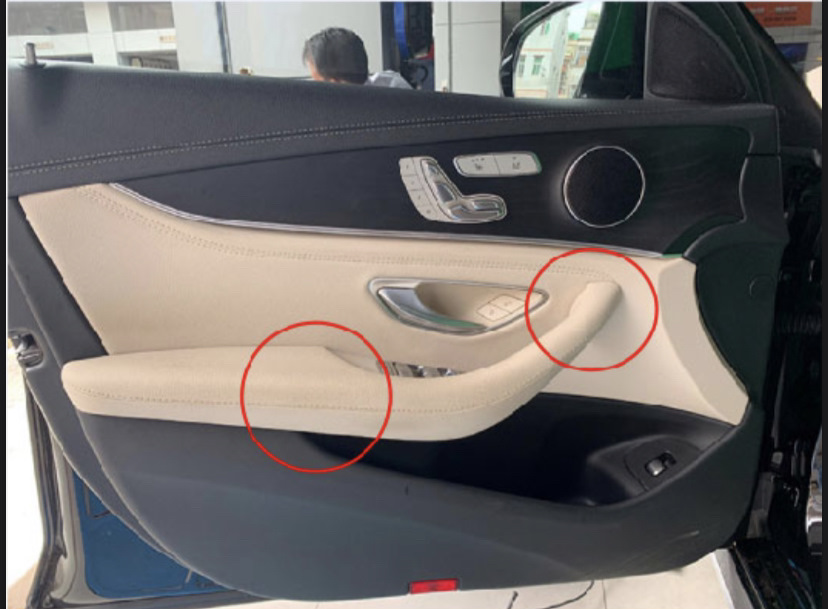

Еще раз покажем как выглядят декоративные элементы дверных карт без опции подсветки Ambient Lighting
Как вы видите — подготовки под установку Ambient Lighting в декоре нет, как например в 213 кузове, а это значит, что необходимо заменить весь декор на новый, с опцией подсветки салона. Также необходимо провести проводку в автомобиле, установить/заменить блоки управления, выполнить кодирование.
Заранее мы заказали и привезли все необходимые запчасти, приступаем к установке опции подсветки салона Ambient Lighting, также в этот автомобиль мы установим ароматизацию и ионизацию воздуха в салоне.
