Как сделать прицепное на авто

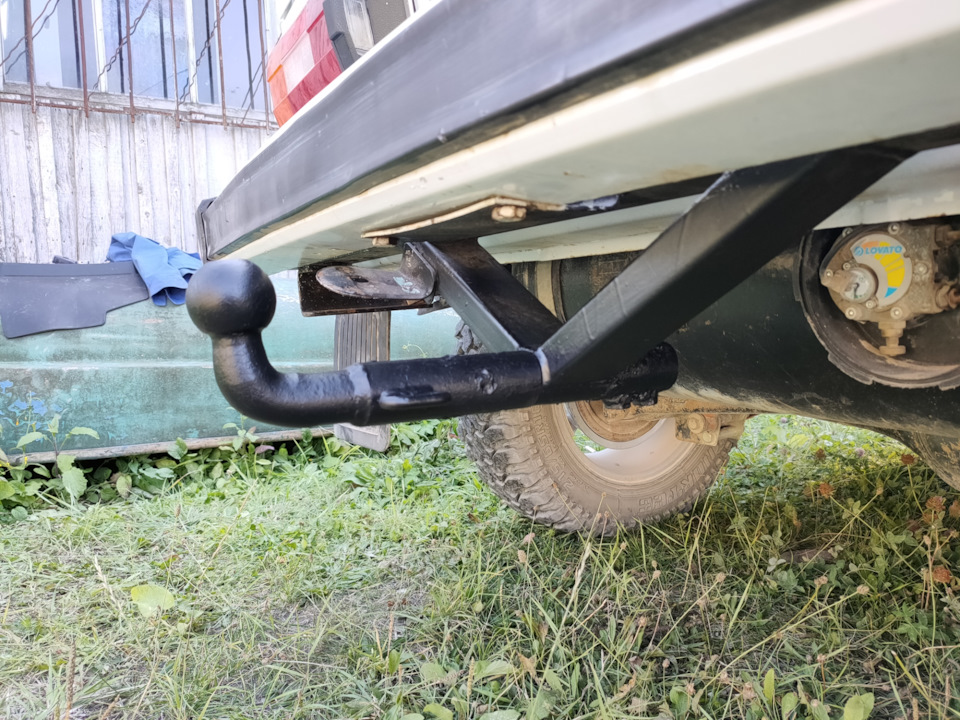

Сделал съемный фаркоп из несъемного.

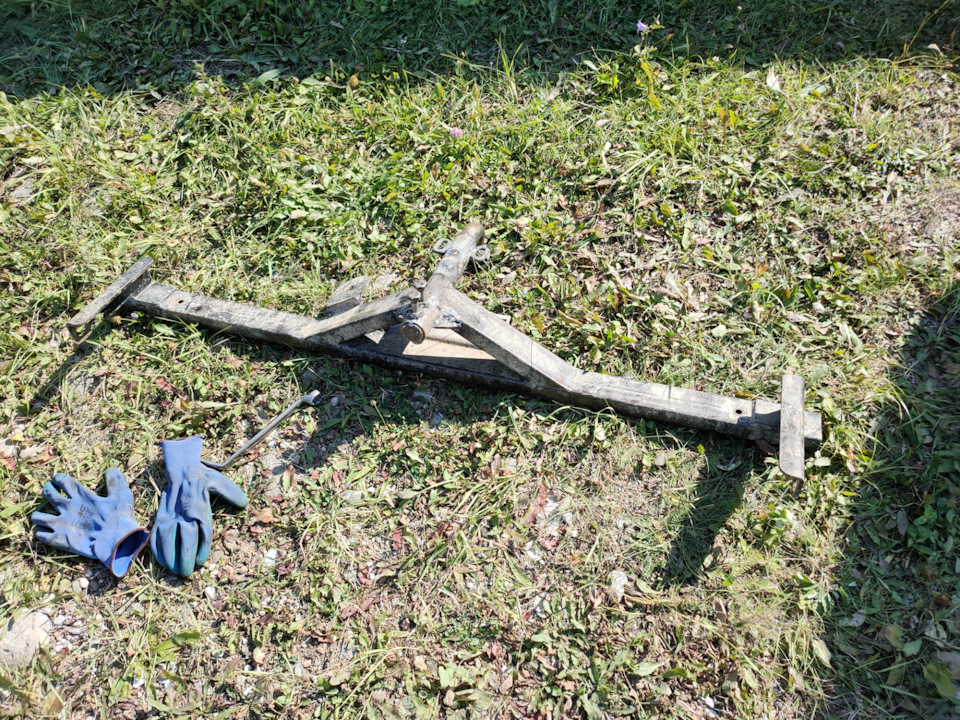

Утро началось с того, что меня остановили на посту и начали выносить мозг за то, что фаркоп и шноркель неоформлены. Если со шноркелем понятно, что его можно не регестрировать то с фаркопом такое не прокатит. В общем разошлись миром с инспектором и у меня сразу созрел план как без затрат сделать съемным крюк фаркопа 😁

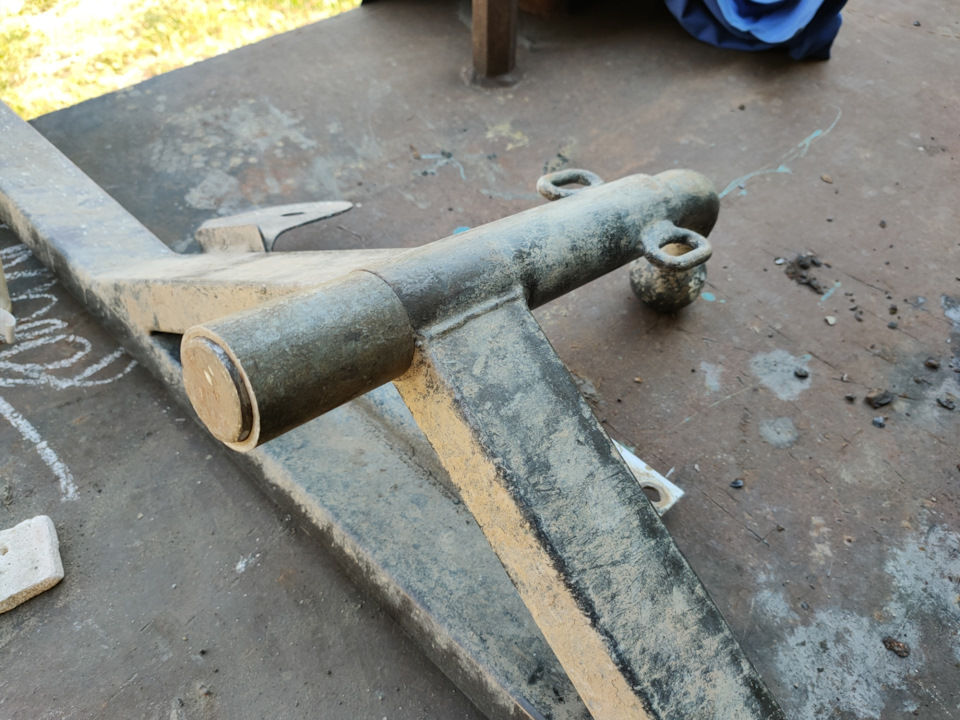

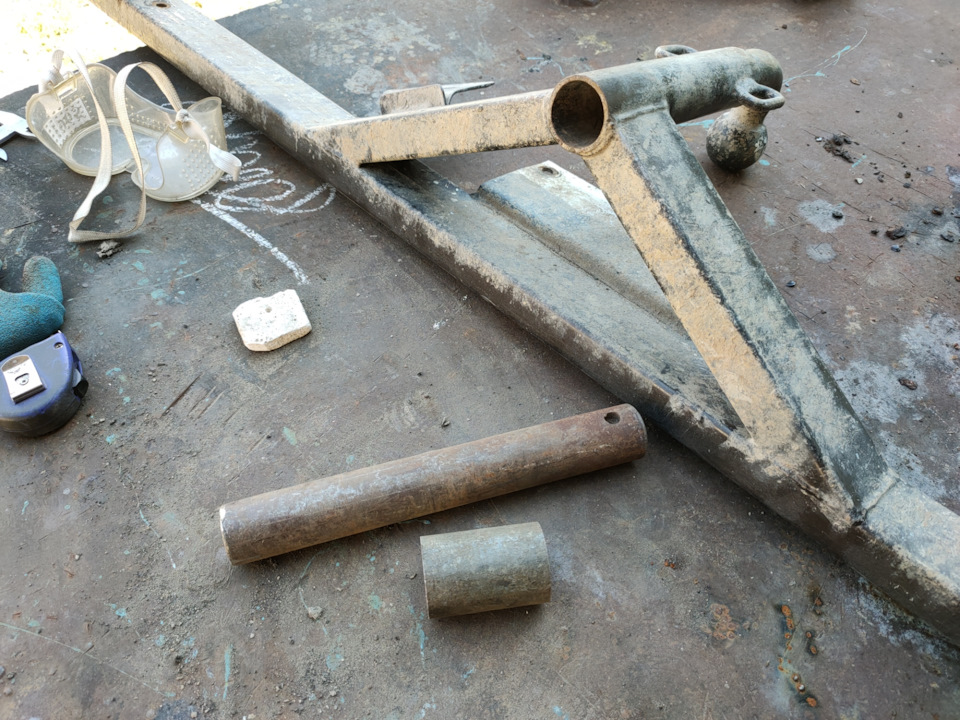

Нашел кругляк подходящего размера и диаметра, хотя искал трубу.

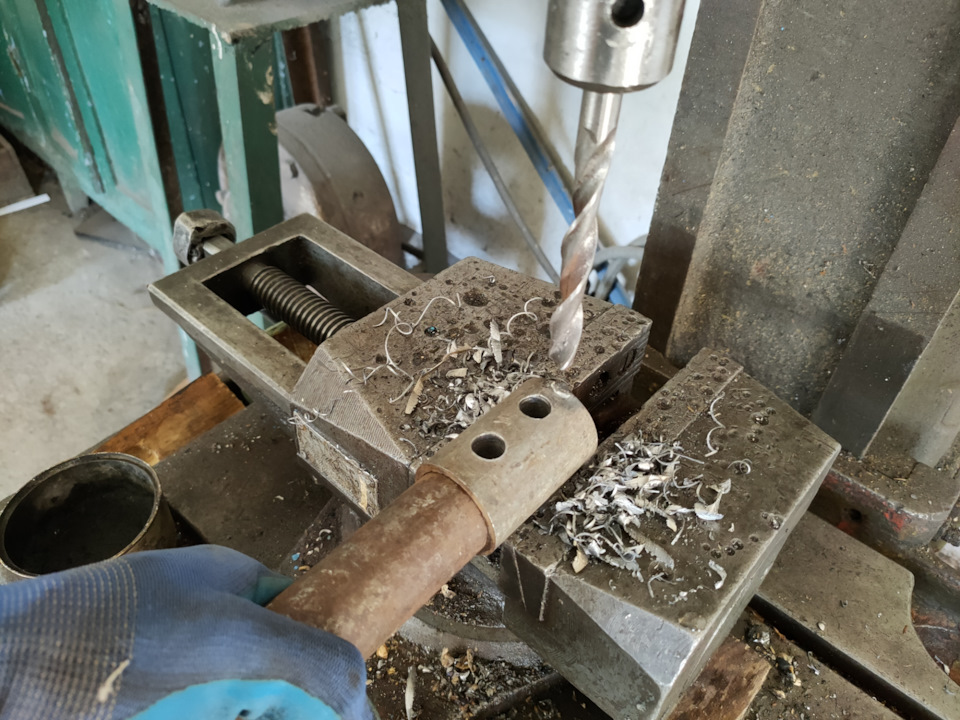

Трубу нарастить. И прихватил ее к кругляку чтоб ровно просверлить.

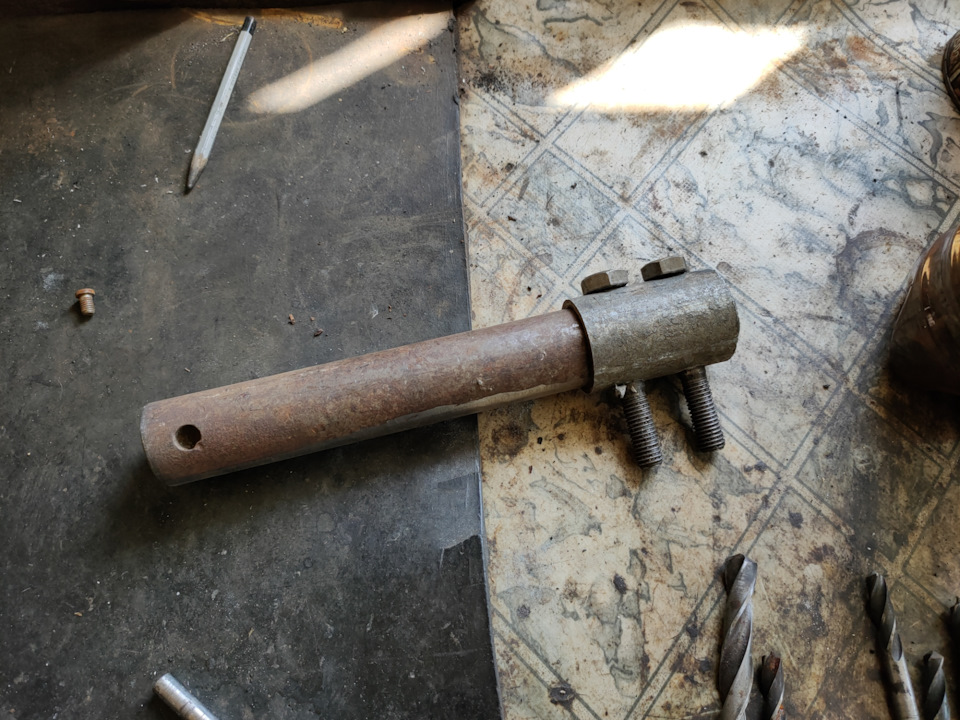

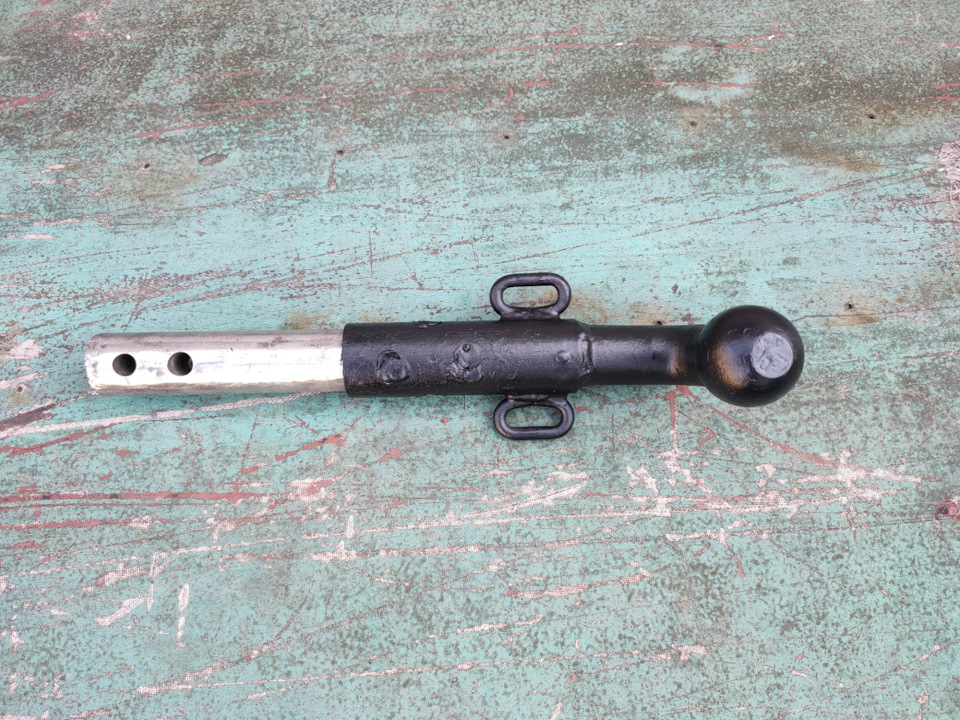

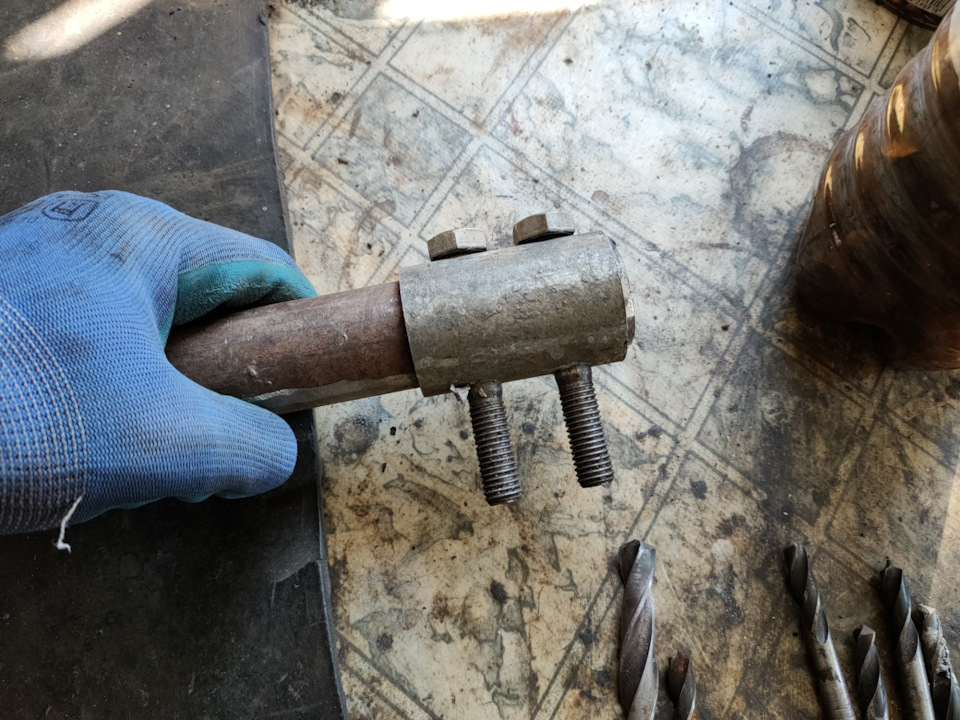

К трубке с одной стороны приварена гайка с резьбой с другой гайка просверленная сверлом м12 для усиления.

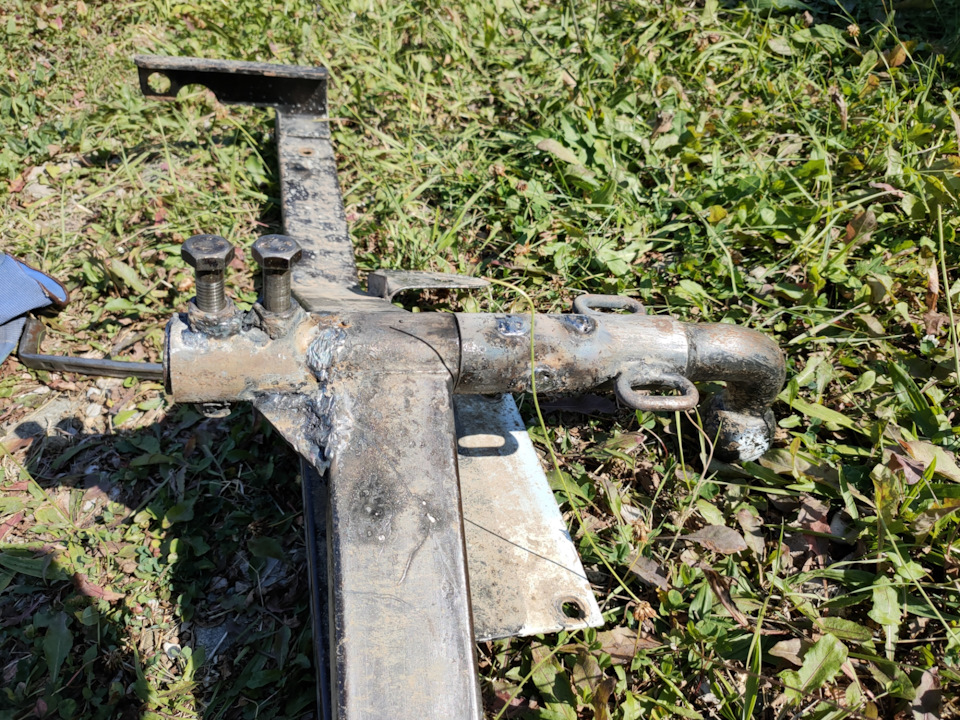

Потом этот кусочек приваривается сзди к трубке фаркопа, усилил уголками.

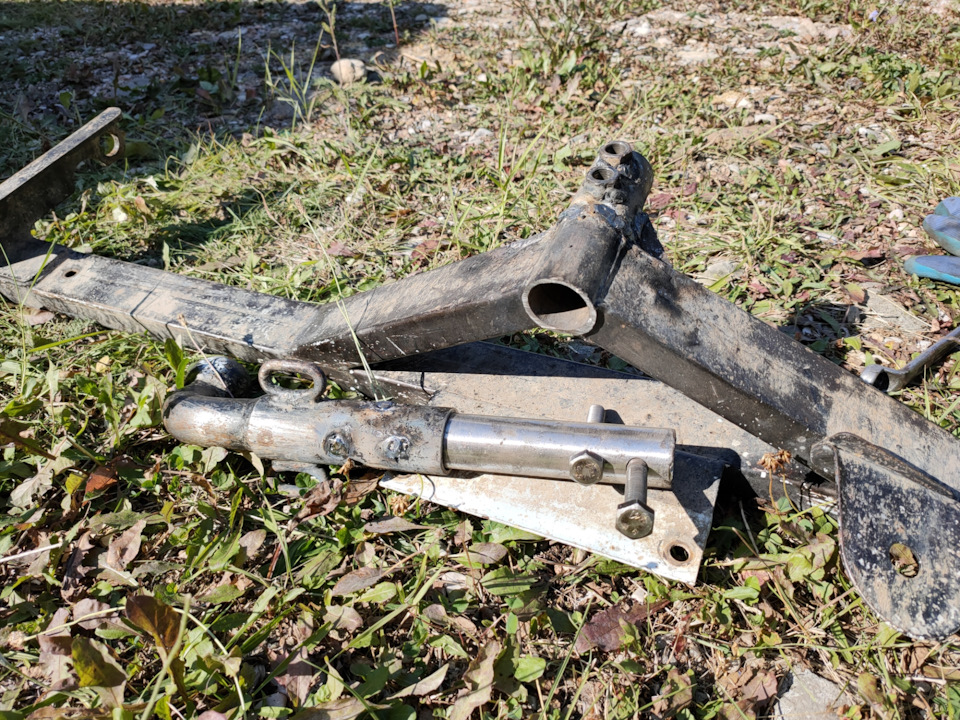

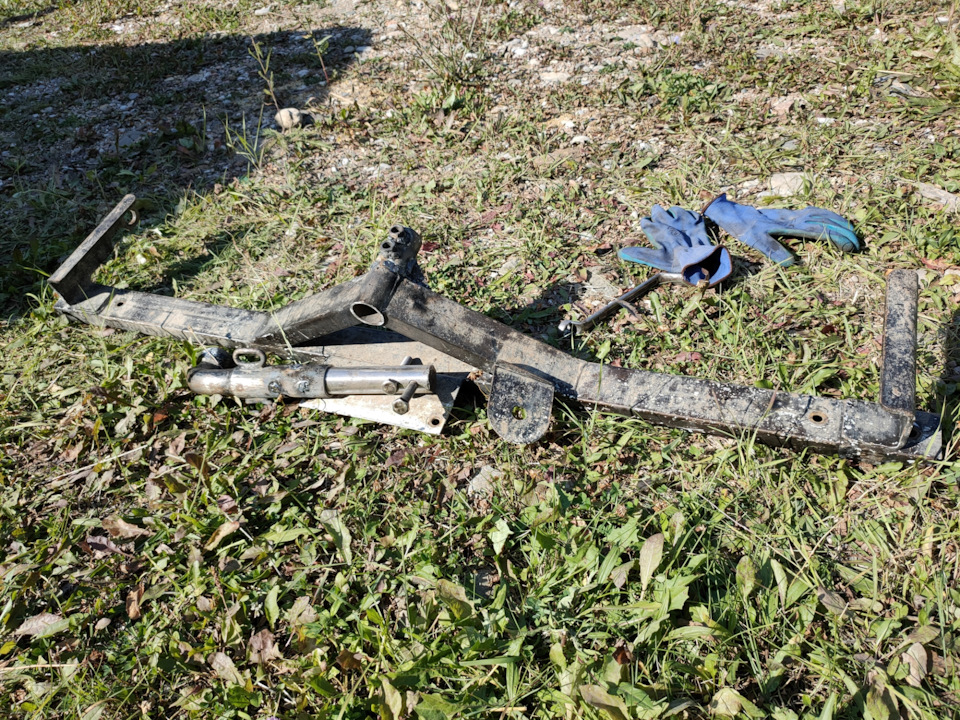

Сам фаркоп отрезается, в его трубке просверлил 6 отверстий и вставил в него кругляк. Приварил через отверстия трубку к кругляку.

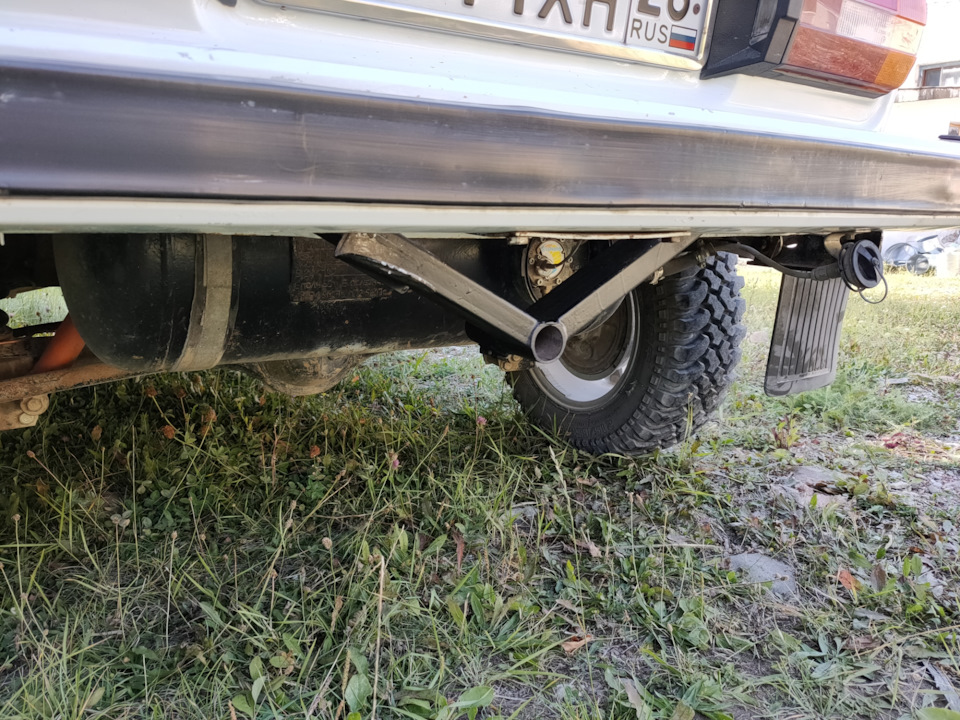

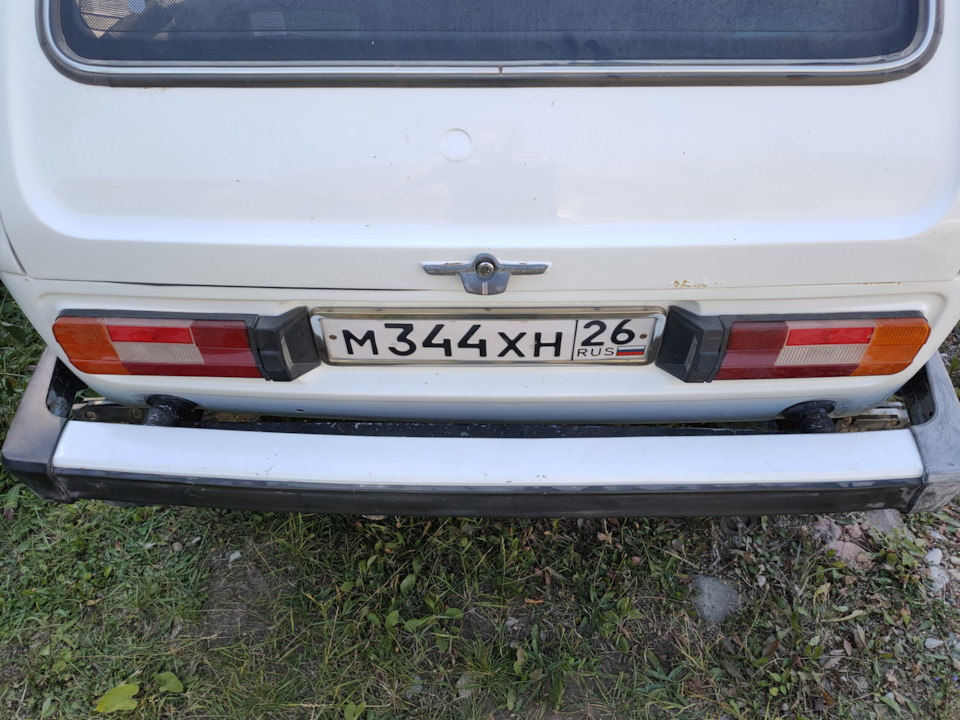

Все покрасил и повесил назад фаркоп, но у же без крючка.

Лада 4×4 3D 1982, двигатель бензиновый 1.6 л., 75 л. с., полный привод, механическая коробка передач — своими руками

Машины в продаже

Комментарии 39

Перевести фаркоп из сертифицированного изделия внеся изменения и получив статус самодельного не самая лучшая идея!

Фаркоп это крюк с шаром, нет крюка и шара нет фаркопа. Хватит мне доказывать что-то.

Перевести фаркоп из сертифицированного изделия внеся изменения и получив статус самодельного не самая лучшая идея!

Без оформления сертификатом можно подтереться.

То есть заводской фаркоп менее надёжен чём «колхоз»? Странно всё это.

Не понял к чему это написано?

То есть заводской фаркоп менее надёжен чём «колхоз»? Странно всё это.

Поставлено на выкачку денег. Законотворчество власти а не забота. Любой ценой отобрать но не дать!

Фаркоп — это сцепной крюк сзади под кузовом машины, с шаром для крепления прицепа.
У меня нет крюка с шаром сзади, до чего докапаются?
Сертификатом без регистрации фаркопа можно подтереться…

Сертификат и то что заводской основной аргумент. Сталкивался и предъявлял. Выше статья!

На силовые бампера, гбо тоже есть сертификаты, но это не поможет когда нарвешся на бывалого инспектора. И все это нужно оформлять. Все умные в интернетах, а когда начинают нагибать на дороге все знания и крики «да вот я бы», «да вот статья» становятся неактуальны.

Силовые бампера, ГБО это изменения не предусмотренные конструкцией. Установка возможна после соответствующей процедуры.
Фаркоп тягово прицепное и багажник предусмотрены к установке заводом и тип крепления. Не надо путать. Так и говорить при встрече. Часто диалог настроен на не знание простака! Пусть так и пишет в протоколе что стоит фаркоп или багажник заводского исполнения. Читать внимательно если упёртый. В объяснении так и писать! Но на это они не идут. Служебное не соответствие в административной практике. Немного знания и аргументированные вопросы! Останавливали и не раз и всё этим и заканчивается!

Где интересно в ниве заводские крепления под фаркоп? Он крепится к буксировочным ушам, трубкам бампера и бамперу.

Источник

Изготовление фаркопа своими руками, установка

Сегодня в автомагазинах предлагаются тягово-сцепные устройства в самом широком ассортименте, однако иногда все же водитель не может подыскать подходящее прицепное для своей машины, или преградой для покупки становится его слишком высокая цена. В таких случаях рекомендуется сделать фаркоп своими руками – это дешевый и вместе с тем практичный вариант.

Нужно отметить, что тягово-сцепные устройства (ТСУ) для машины не могут быть универсальны и подходить для каждой модели авто. Поэтому мы будем рассматривать его изготовление для конкретной модели.

Для изготовления фаркопа нужно подготовить такие материалы:
• шаровый механизм – его вы можете купить в магазине или изготовить самостоятельно шарик диаметром 50 мм;
• металлическая труба – длина 1 м, и балка – длина 0,5 м;
• гайки, болты, шайбы.

Пошаговое описание работ

✓ Сначала нужно снять бампер.
✓ Далее – отрезать проушины.
✓ Здесь нужно взять дрель и проделать отверстия.

✓ Берем сварочный аппарат и свариваем крепеж.
✓ Теперь нужно приварить вторую трубку по центру, для соединения под прямым углом.
✓ Нужно взять шлифовальный круг и крупнозернистую наждачку, и зачистить шов и края трубок.
✓ Изготовленная конструкция покрывается грунтовкой.
✓ Теперь конструкция покрывается краской.

Чтобы усилить лонжерон, устанавливаем небольшой уголок с гайками. Так получится фаркоп со съемной конструкцией. Для питания фаркопа можно использовать фары, для питания розетки применяем коннектор. Готово! Теперь у вас есть полноценный самодельный фаркоп.

При изготовлении самодельного фаркопа необходимо все время его примерять, контролируя место его размещения на машине.

Крепление фаркопа

Следующим важным этапом является фиксация фаркопа. Как его установить? Это можно сделать и в мастерской, однако вполне доступный вариант – закрепить его своими руками. Для одного автомобиля фаркоп ставится одним способом, для другого – другим. В любом случае к этому процессу надо подходить ответственно и взвешенно. Любая ошибка реализации этой задачи может стать причиной ДТП.

Сейчас мы сможем увидеть примеры крепления сцепного устройства в некоторых моделях авто.

Фаркоп на автомобиль «Нива»

Самодельный фаркоп на «Рено Логан»

Фаркоп устанавливается при помощи специальных технологических отверстий, которые специально для этого предусмотрел производитель. С этих отверстий надо удалить заглушки и клейкую ленту.

Фаркоп своими руками для «Ланоса»

Для моделей «Дэу Нексия», «Ланос» и «Дэу Сенс» автопроизводитель не предусматривает специальные посадочные места, чтобы закрепить сцепное устройство. В данном случае дополнительные отверстия нужно просверлить самостоятельно. Фаркоп фиксируется на лонжероны и днище.

Как подключить питание

Чтобы соединить провод и розетку прицепа, нужно в днище багажника найти специальное отверстие. Если такого нет, тогда проделываем его с помощью дрели. При этом хорошо продумайте этот вопрос, дабы потом не пришлось проделывать другое отверстие.

Дальше закрепляем розетку на фаркопе, затем – через просверленное отверстие внизу в багажнике протягиваем провод и подключаем его к розетке.

На этом все, вот мы и закончили работу по установке фаркопа. Сейчас вы – обладатель прицепного устройства, которое изготовили своими силами. И теперь вы сможете легко использовать прицеп, чтобы перевозить на своем авто тяжелые и габаритные грузы за город, на дачу.

Источник

Фаркоп своими руками

Среди водителей, практикующих далёкие загородные путешествия, весьма актуальным является вопрос, как сделать прицепное устройство для автомобиля своими руками. В продаже можно найти уже готовые варианты на «классику» и на автомобили нового поколения, однако есть категория владельцев машин, которые предпочитают изготовить их самостоятельно.

Заводские изделия по ряду причин не всегда удовлетворяют требовательных пользователей. Иногда не удаётся найти удачную конструкцию, в ряде случаев у человека возникают собственные идеи, которые он хочет воплотить в жизнь, а некоторые предпочитают потратить время и силы, чтобы избежать лишних финансовых расходов.

В интернете без особого труда можно найти чертежи сцепных устройств для различных марок автомобилей и указания, как сварить и собрать конструкцию. Поройтесь на форумах и специализированных сайтах – и вы сможете выбрать стационарный, съёмный или быстросъёмный вариант под свою модель авто.

Блок согласования для фаркопа своими руками

Для владельцев современных моделей, оснащённых большим количеством электронной «начинки» и компьютерных систем контроля, кроме самого устройства, понадобится специальный смарт-коннектор. Он нужен для того, чтобы электрика машины не воспринимала подключение прицепа как аварийную ситуацию и не использовала экстренное отключение.

Фаркоп является незаменимым устройством для автолюбителей, которые ведут активный образ жизни, любят путешествия, то есть люди, которым приходится часто перевозить габаритные багажи

Дело в том, что фаркоп – это не просто крюк или задняя подножка, это устройство, которое кроме непосредственно сцепления, осуществляет подключение электрооборудования прицепа к бортовой сети авто. При этом включение каждого электрического прибора – это увеличение нагрузки на сеть авто, которое компьютерные системы контроля могут воспринимать как несанкционированное вторжение.

Блок согласования – это аппарат, который помогает грамотно распределить дополнительную нагрузку по схеме, понятной и приемлемой для электроники машины. Он помогает избежать аварийных отключений, перегрузок и других нештатных ситуаций.

Шар на фаркоп своими руками

Европейские сцепные устройства используют унифицированный шар 50 мм – это единый размер для любых марок авто и прицепов. В Америке встречаются два вида размеров:

Практика показывает, что этот элемент лучше приобрести на авторынке уже готовый. Если не удалось найти подходящий размер, закажите его хорошему токарю – вручную выточить такую деталь не удастся.

Конструкция фаркопа крепится к транспортному средству при помощи специальной площадки

Велосипедный багажник на фаркоп своими руками

Те, кому приходится возить на автомобиле один или несколько велосипедов, стараются придумать максимально удобную конструкцию багажника для перевозки. Его можно установить на крыше машины, но такой вариант негативно отражается на аэродинамических свойствах транспорта.

Более интересен в плане комфорта велосипедный багажник в задней части автомобиля – он имеет специальный колпачок, который надевается на шар и упоры снизу. Если речь идёт об универсале с пятой задней дверью, можно установить систему типа «калитка» с замками – она позволяет откидывать багажник, чтобы получить доступ для открывания пятой двери.

Прицепное устройство для прицепа своими руками

Сделать собственноручно прицепное устройство для легкового автомобиля можно при помощи болгарки и сварочного аппарата. Мы приводим основной алгоритм процесса изготовления:

Изделие готово – можете устанавливать его и подключать к электросети машины.

Фаркоп «квадрат» своими руками

Американский фаркоп отличается от европейского тем, что он сделан под квадрат, а не под шаровое сцепление. Вместо шарового сцепного крюка, там квадрат размерами 50х50 мм – ниже мы рассмотрим, как его можно сделать самостоятельно:

Как крепится фаркоп

Крепится сцепное устройство к силовым частям кузова, но ни в коем случае не к бамперу – последний не в силах выдерживать нагрузки, связанные с перемещением прицепа.

Ниже мы подаём несколько примеров, куда крепится сцепное устройство в некоторых машинах.

На «Ниву»

На «Рено Логан»

Для автомобиля Рено Логан, используется самый простой тип конструкции

Источник

Как сделать фаркоп своими руками

Многие автовладельцы, не желая переплачивать за услуги грузоперевозок, принимают решение изготовить фаркоп своими руками. Понадобиться он может во многих случаях. В современном мире прожить без прицепа, имея автомобиль, довольно сложно. Все рано или поздно делают ремонты в своих домах, и для транспортировки строительных материалов приходится переплачивать и заказывать доставку. Те, у кого в собственности имеется загородный дом или дача, в конце каждого сезона ломают голову: как перевезти урожай в свое городское жилище. Жители, проживающие вблизи морей, к началу сезона транспортируют свои лодки и катера к воде. В общем, фаркоп – это незаменимая вещь, которая должна быть на каждом автомобиле, если в вашем гараже, кроме легкового авто, не стоит еще и грузовой.

Фаркоп, если он отсутствует на вашей машине, можно купить на авторынке либо изготовить его самостоятельно. Прицепное устройство для автомобиля своими руками изготовить совсем несложно.

Но самое первое, что нужно знать – прежде, чем возьметесь за материалы, обязательно отправьтесь за регистрацией в ГИБДД, иначе установка фаркопа будет незаконной, и вам придется платить штраф.

Прицепное устройство для автомобиля

Необходимые материалы

Для изготовления детали собственноручно потребуются следующие инструменты и оборудование:

Шар для фаркопа своими руками должен быть абсолютно круглым и иметь диаметр 50 мм. Этот диаметр установленного образца, применяемый для европейских и отечественных машин. У американских авто диаметр шара составляет от 50,8 мм до 53,975 мм.

Материалы, требующиеся для работы:

Сварочный полуавтомат

Как видим, потребуется не так много расходных материалов для изготовления такого полезного в быту устройства.

Подготовительные работы

Для того чтобы определиться, как сделать фаркоп своими руками, следует понять, какая максимальная нагрузка будет у устройства и установить тип крепления, подходящей конкретному авто.

Нагрузка не может превышать полной массы машины. Не упускайте этот момент, он является очень важным.

В идеале рекомендуется устанавливать фаркопы, изготовленные на производстве, однако нет ничего страшного, если вы изготовите его самостоятельно. Это несложно и служить он вам будет так же долго, как и заводской, в случае, если все сделано технически правильно и учтены все нюансы.

Чаще всего самодельные фаркопы устанавливают на транспортные средства отечественного производства. Фаркоп на Оку своими руками бывает разного типа: сварной, фланцевый и разборной. Установка осуществляется, используя общие правила.

Размеры

Размеры фаркопов подбираются индивидуально к каждому автомобилю, учитывая конструкционные особенности и размер транспортного средства. Берутся во внимание предполагаемая нагрузка и тип крепления. Не стоит упускать и внешний вид авто после крепления детали.

Размеры фаркопов подбираются индивидуально к каждому автомобилю

Чертежи и шаблоны

В эру компьютерных технологий в интернете без особого труда можно раздобыть любую информацию и скачать любой чертеж. То же касается и фаркопа своими руками чертежи.

Существует несколько вариантов конструкций:

Подбирать необходимый именно вам следует, учитывая особенности конструкции вашего транспортного средства. Схема у них общая, а вот типы разные – в зависимости от способа крепления к кузову.

Фиксированный, или как его еще называют, стационарный, крепится таким образом, что фаркоп с кузовом автомобиля составляет одно целое и не снимается.

Съемные детали предпочитают те водители, которые не хотят портить внешний вид машины данным устройством и после использования, демонтируют его.

При помощи фланцевого крепления, которое также является съемным, фаркоп закрепляют к раме либо силовому бамперу, применяя для этого болты. Этот метод применяют для того, чтобы была возможность перевозить тяжелые грузы.

Фиксированный фаркоп

Фланцевый фаркоп самый универсальный, единственным его недостатком является то, что даже если деталь демонтировать, планку все равно будет видно. Тем не менее он подходит абсолютно ко всем транспортным средствам, и существует возможность регулировать его по высоте.

Процесс изготовления

Итак, как сделать прицепное устройство своими руками? Первое, с чего нужно начать, это приобрести шар с проушинами. Неважно, будет ли он новый или бывший в употреблении.

Для начала снимаем бампер автомобиля, отрезаем проушины и с помощью сверла делаем отверстия. Воспользовавшись трубой выбранного диаметра и длиной до одного метра, соединяем крепления. Делать это нужно с помощью сварочного аппарата. Под прямым углом крепим с помощью всё той же сварки другую трубу по центру первой. После завершения сварочных работ, конструкцию следует прогрунтовать и покрасить.

Для усиления ланжерона рекомендуется вставить маленький кусочек уголка с гайками, приваренными к нему. В результате должно получиться подобие съемного фаркопа. Подключить к электричеству это сооружение можно через фару, розетку же сделать через коннектор.

Как сделать фаркоп мы разобрались, следующий вопрос, возникающий у автовладельцев, как же его присоединить к кузову транспортного средства.

Способ для каждого автомобиля будет свой. Например, потребуется просверлить отверстия, чтобы установить изготовленный фаркоп на «Ланос» своими руками. Заводом изготовителем не предусмотрены специальные отверстия.

Изготовление фаркопа своими руками

Установка фаркопа:

Несложный процесс монтажа такого изделия, как сцепное устройство для прицепа своими руками, можно считать завершенным.

Рекомендации эксперта

Придерживаясь определенных правил и выполнив работу на совесть, вы получите отличный фаркоп и сможете решить проблему с перевозкой грузов самостоятельно.

Очень важно помнить, что абсолютно все просверленные отверстия в кузове вашего автомобиля должны быть обработаны антикоррозийными составами. Поскольку деталь располагается в нижней части машины, все болты обрабатываются антикором.

Действующее законодательство содержит норму, по которой все приборы задней части прицепа должны в точности дублировать работу световых приборов авто. Не забывайте об этом, иначе штрафа и аварийных ситуаций не избежать.

Для покраски фаркопа не забывайте, что это такая же металлическая деталь, как и любая другая на кузове автомобиля. Осуществлять покрасочные работы следует в строгой последовательности, начиная с зачистки поверхности.

Покраска фаркопа

Внимательно следите за надежностью конструкции. Никому не хочется потерять прицеп во время движения. Такое происшествие может наделать много бед.

Во время проведения сварочных работ и манипуляций с «болгаркой», не забывайте о технике безопасности и работайте в защитных очках.

Источник

Фаркоп своими руками: когда без него не обойтись, как сделать самому

Здравствуйте, дорогие читатели нашего сайта! Сегодня предлагаю поговорить про фаркоп своими руками. Рассмотрим основные нюансы такого решения, насколько оно рациональное и почему некоторые решаются собирать конструкцию для присоединения прицепа самостоятельно, а не покупают ее у проверенных производителей.

Тема фаркопа или тягово-сцепного устройства (ТСУ) очень актуальная среди множества автомобилистов. Не всем хватает возможностей багажного отсека, куда влезает слишком мало вещей.

Прицепы используются для разных целей. Нельзя сказать конкретно, где, когда, для чего и как часто может пригодиться автоприцеп. А тащить его за собой без наличия фаркопа невозможно.

Собирать или не собирать?

Предлагаю начать с определения такого понятия как самодельное прицепное устройство. Это крепление, аналогичное заводским изделиям, с помощью которого машина соединяется с прицепом. Тут все просто.

Как и в случае с ТСУ от производителей, самодельные конструкции могут иметь такие особенности:

Если говорить о теории, то практически на любую машину можно своими руками собрать самодельное ТСУ:

Хотя практика показывает, что на дорогие машины самодельными ТСУ никто не злоупотребляет. Потому в основном их можно встретить на недорогих отечественных авто типа ВАЗ 2106, 2107, 2110, 2114, советской классике, Запорожцах и Москвичах.

Так почему они все делают сами? Все просто. Это вопрос банальной экономии. Ведь раньше можно было без особых страхов слепить ТСУ из первых попавшихся металлических отрезков и спокойно возить за собой прицеп. Экономия, и ничего более.

Тем не менее продолжает активно обсуждаться тема о том, как сделать и установить ТСУ своими руками, приводятся разные фото, чертежи и пр.

Запомните одну важную вещь. Экономия на самостоятельной сборке мнимая. Заниматься изготовление ТСУ своими руками стоит только в исключительных случаях, когда представленный на рынке ассортимент вам категорически не подходит по объективным причинам.

Немного о самостоятельном изготовлении

Я категорически против сборки фаркопов и прицепов своими руками, поскольку они крайне редко соответствуют предъявляемым требованиям по качеству и безопасности к подобным конструкциям.

Но все же считаю правильным привести примерную схему изготовления. Для начала вам понадобятся все расходные материалы, инструменты и сварочный аппарат. Для каждой машины предусмотрена своя схема согласования, особенности конструкций и прочие моменты. Потому общую для всех инструкцию по сборке даже при огромном желании я предложить никак не могу.

Из материалов вам понадобится:

Чтобы из всего этого собрать полноценное ТСУ (желательно съемное, поскольку монолитные конструкции сейчас не в приоритете), вам придется приложить максимум усилий и осторожности.

Штраф за багажник на крыше: вымысел или реальность

Но вы сильно ошибаетесь, если думаете, что вам удалось установить на свой седан, хэтчбек или кроссовер ТСУ, с которым спокойно можно ездить по городу и за его пределами.

Главная проблема самодельных ТСУ

Суть в том, что это самодельная конструкция. Соответственно, отсюда вытекают все проблемы. Подобные манипуляции запрещены.

Если вы просто соберете фаркоп, поставите на машину и будете ее эксплуатировать, вас ждут серьезные штрафы и требование обязательно демонтировать конструкцию.

А все потому, что самодельное ТСУ нужно зарегистрировать, официально пройти сложную процедуру экспертизы. Практика наглядно показывает, что подавляющее большинство самодельных фаркопов не соответствуют требованиям безопасности. Следовательно, автовладельцы спешно их снимают и меняют на заводские.

С заводскими же ТСУ нет никаких проблем. Если заводом-производителем вашего автомобиля предусмотрена возможность установки фаркопа и езды с прицепом, то даже вносить изменения в ПТС не придется. А это актуально почти для 99% всех машин. Регистрировать придется сам прицеп, но это уже другая история.

Как правильно поступить

Решать только вам. Но по факту с самодельными тягово-сцепными устройствами намного больше мороки, чем вы можете себе представить. Экономия на покупке готового ТСУ себя совершенно не оправдывает, а доставляет еще больше хлопот.

Как выбрать крепление для хранения велосипедов

Потому если вы не знаете, как поступить и что делать, послушайте мое субъективное мнение. Купите качественный фаркоп от хорошего, проверенного временем производителя. Сейчас таких более чем достаточно. А именно:

Заводские конструкции адаптированы под:

Тут уже пусть каждый решает для себя сам. Хотя если вы берете фаркоп у официального дилера, они поставить его могут бесплатно.

Так что здесь отказываться точно не стоит. Это сэкономит ваше время, силы и нервы.

Если вы считаете, что самодельные ТСУ себя оправдывают и есть смысл их делать, обязательно пишите в комментариях. Непременно обсудим этот вопрос.

Спасибо всем за ваше внимание! Подписывайтесь, оставляйте комментарии, задавайте вопрос и приглашайте к нам своих друзей!
