Как сделать самому ходовые огни на авто

ТРИ ВАРИАНТА LED DRL / ДХО для АВТО старых моделей. УСТАНОВКА и ПОДКЛЮЧЕНИЕ по ГОСТу

Сегодня дневные ходовые огни (ДХО) являются неотъемлемой частью автомобильной светотехники. В нашей стране, начиная с 2010 года, вступили в силу поправки в ПДД, требующие (согласно п.19.5), чтобы в светлое время суток на всех движущихся транспортных средствах с целью их обозначения были включены либо фары ближнего света, либо ходовые огни, либо (согласно п.19.4) противотуманные фары. Количество старых автомобилей, не имеющих штатного ДХО, на наших дорогах по-прежнему высоко.

Большая часть водителей таких авто по старинке, как и предписывает ПДД, днем двигаются с ближним светом. Это приводит к увеличению расхода топлива, а также к частому перегоранию задействованных ламп головного света, приборной панели и задних габаритов. Но о самом неприятном последствии при таком использовании ближнего света многие могут и не догадываться, а это ни что иное, как ускоренное выгорание или потемнение отражателей фар с последующим ухудшением характеристик ближнего и дальнего света. То есть фара ночью просто перестает освещать дорогу и в таком случае подлежит полной замене.

Другая часть водителей ошибочно полагает, что габаритные огни можно использовать в качестве ДХО, тем самым рискует нарваться на штраф за движение без соответствующего света.

Остальные водители, наиболее продвинутые и прогрессивные, к коим отношу и себя — это те, кто устанавливают дополнительные светодиодные огни. Но и здесь не обходится без определенных проблем, ошибок и тонкостей, о которых я постараюсь сейчас рассказать на примере трех реализованных вариантов LED DRL (англ. DAYTIME RUNNING LIGHTS — ДНЕВНЫЕ ХОДОВЫЕ ОГНИ). А именно:

— отдельные ДХО
— LED в поворотники
— LED в габариты

Несмотря на то, что все это по большей части обкатывалось и тестировалось на классике, принципы и правила универсальны и без проблем подойдут к любому другому автомобилю, не имеющего заводского ДХО.

1. Отдельные ходовые огни в герметичном металлическом корпусе.

Источник

[МАНУАЛ] Делаем ДХО из ДАЛЬНЕГО в пол накала

Что такое «ДХО из дальнего света»
Если просто — это дневные ходовые огни, без дополнительного навешивания «лампочек» и прочих светящихся приблуд портящих внешний вид авто. Если есть сомнения по поводу использования ДАЛЬНЕГО в качестве ДХО с аргументом — а вдруг слепят, советую посмотреть сюда.

Работают так:
заводим машину, снимаем с ручника — у нас загорается ДАЛЬНИЙ свет в фарах в пол накала (30% яркости по умолчанию). Остановились, заглушились/поставили на ручник — свет погас. Ездим, нас прекрасно видно на дороге — инспекторам до нас нет никакого дела (проверено).
Габариты и свет работают в штатном режиме (после включения, РХО-22 отключается). Так же безпроблемно моргаем дальним.

Явные плюсы
• Экономим лампочки — вы когда нибудь меняли лампочку, из-за того, что в ней перегорел дальний? На моей практике такого ниразу не было 🙂
• Не нагружаем бортовую сеть, ведь у нас не горят салонные лампочки, так же как и габаритные огни
• Часы в таком режиме не «притухают»

Что для этого нужно
• Реле ходовых огней РХО-22 » Покупаем здесь
• Умение работать с паяльником и сам паяльник с расходниками
• Провода, желательно: жёлтый, красный, оранжевый, чёрный, фиолетовый (можно взять с косы проводов ненужного, компьютерного блока питания)
• Выносной предохранитель 15А
• Смелость и терпение

С чего начать?

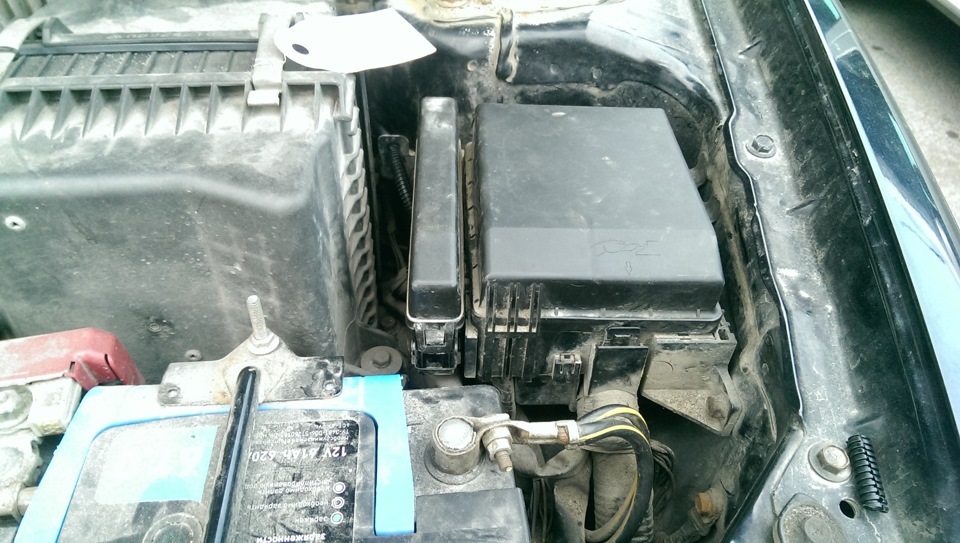

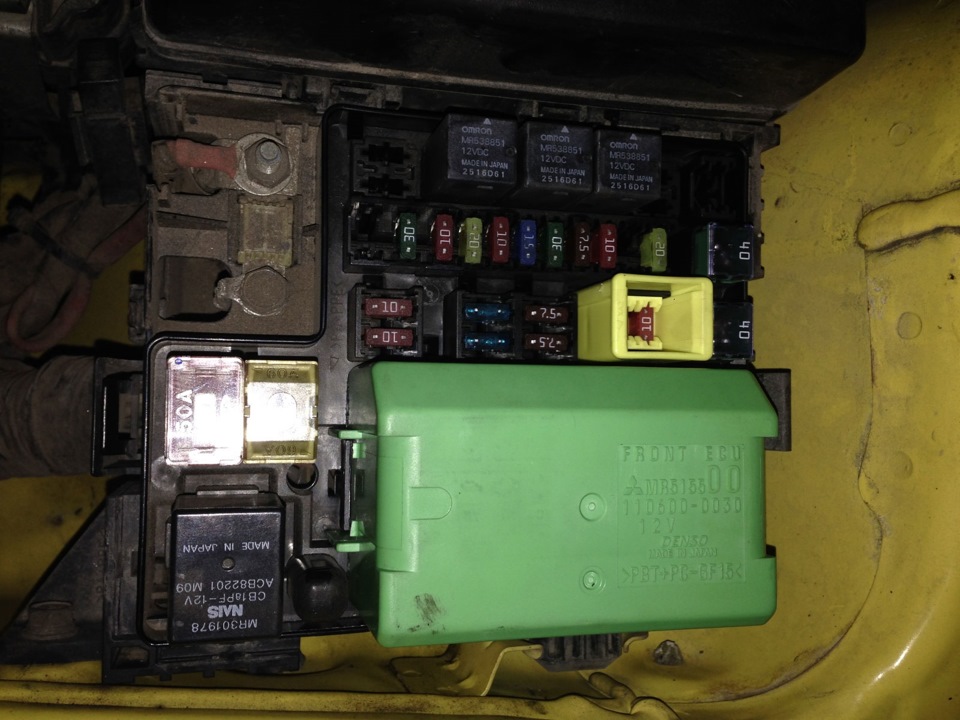

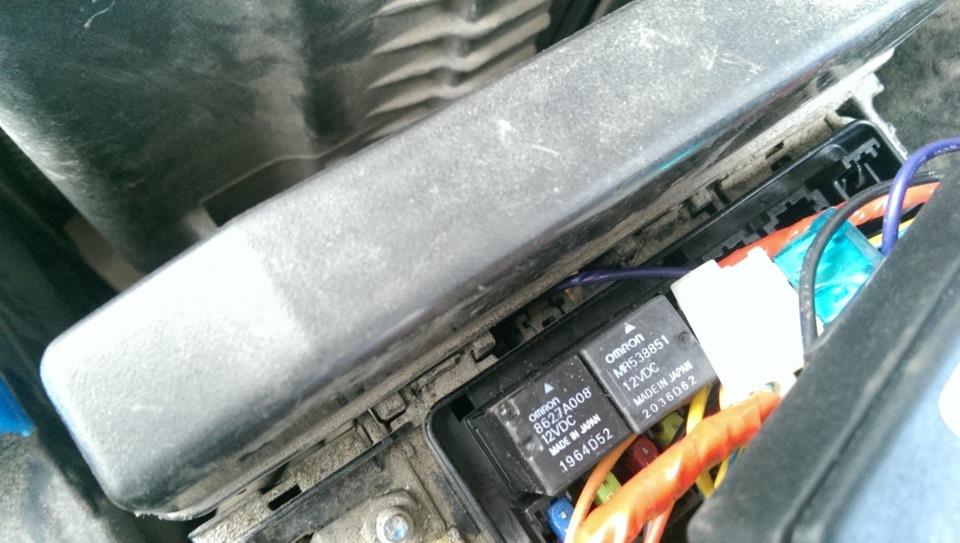

Вынимаем FrontECU в блоке предохранителей

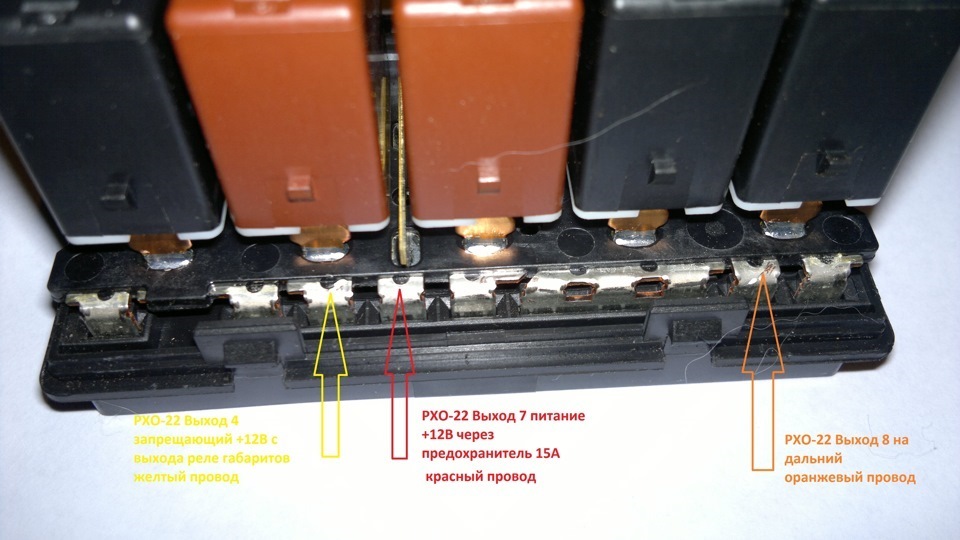

Аккуратно снимаем крышку FrontECU и находим следующие контакты

Напаиваем провода и подключаем к РХО-22 в следующем порядке:

1. Жёлтый провод (3 контакт на FrontECU) — пойдёт на 4 вход РХО-22 // Запрещающий +12В с габаритов

2. Красный провод (4 контакт на FrontECU) — пойдёт на 7 вход РХО-22 // Питание +12В (необходимо пропустить через 15А предохранитель!)

3. Оранжевый провод (7 контакт на FrontECU) — пойдёт на 8 вход РХО-22 // Дальний свет

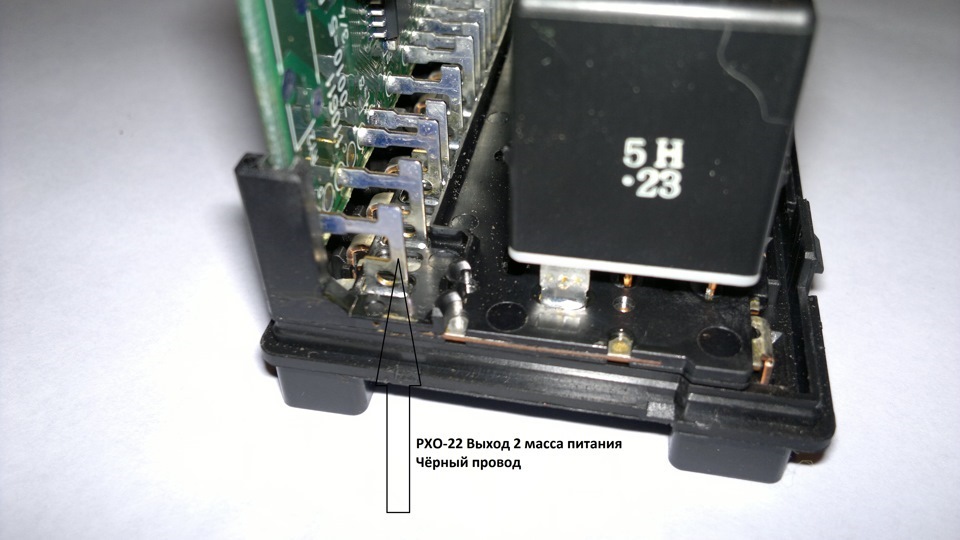

4. Чёрный провод (боковой контакт на FrontECU — на фото ниже) — пойдёт на 2 вход РХО-22 // Масса

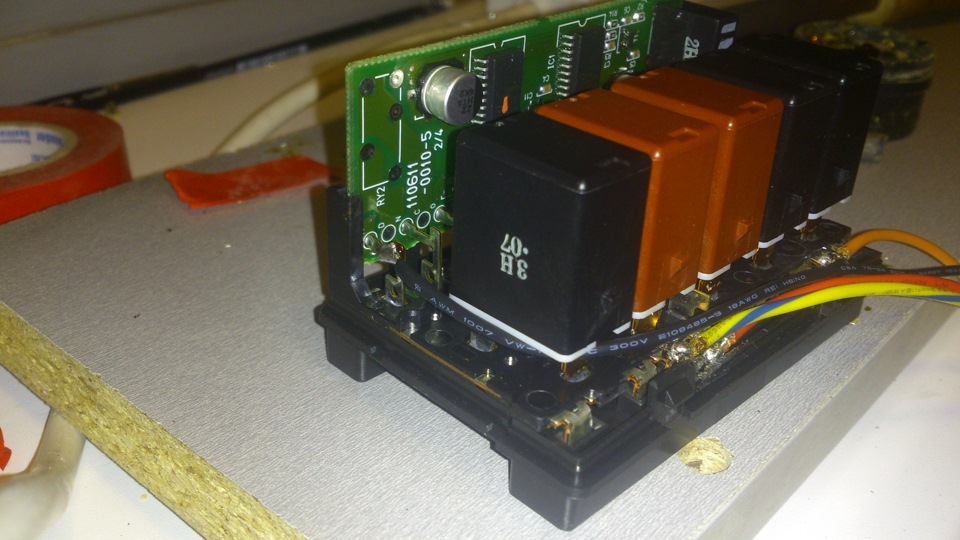

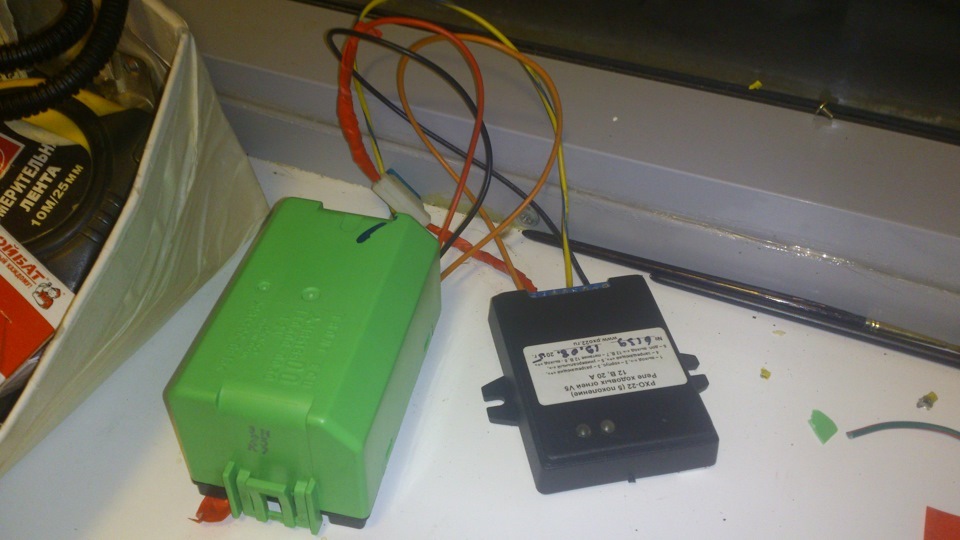

В итоге получается примерно так

Дальше делаем отверстие в крышке FrontECU, продеваем провода и собираем всё обратно

Глубоко вдыхаем воздух и идём в машину. Для верности, можно «прозвонить» соседствующие контакты на предмет КЗ (я перестраховался).
Если всё прошло гладко, после того как машина будет заведена будет видно результат — на приборке через несколько секунд плавно загорится индикатор дальнего света в пол накала — это работает РХО-22, и сигнализирует нам о том, что ДХО включены.

Чувствуете подвох? Зачем нам работающие ДХО, если мы просто завели машину, но ехать никуда не собираемся (стоим на ручнике). Не порядок, исправляемся.

Подключаем ручник
Прикручиваем (в моём случае фиолетовый) провод к 5 входу РХО-22 который является у нас универсальным запрещающим минусом.

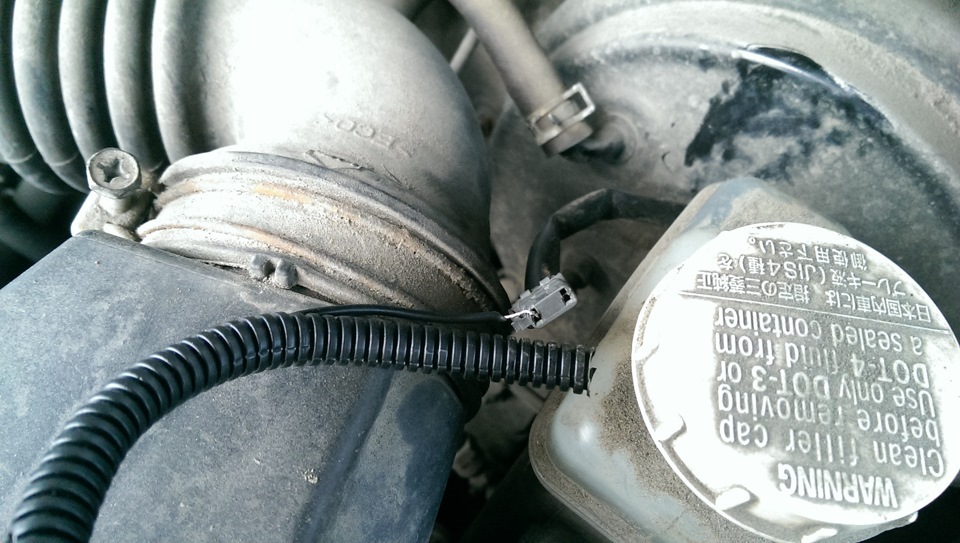

«Выкидываем» провод из блока предохранителей и тянем его до бачка тормозной жидкости

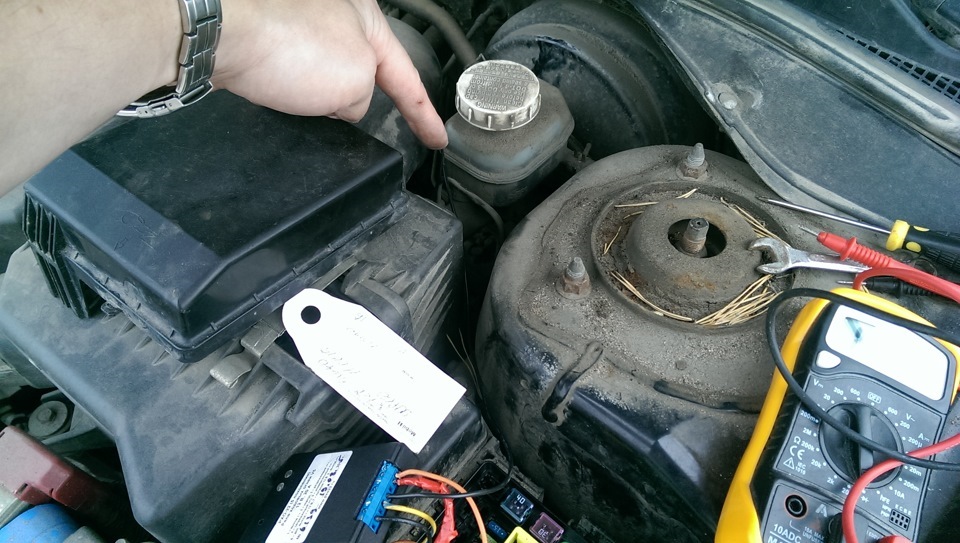

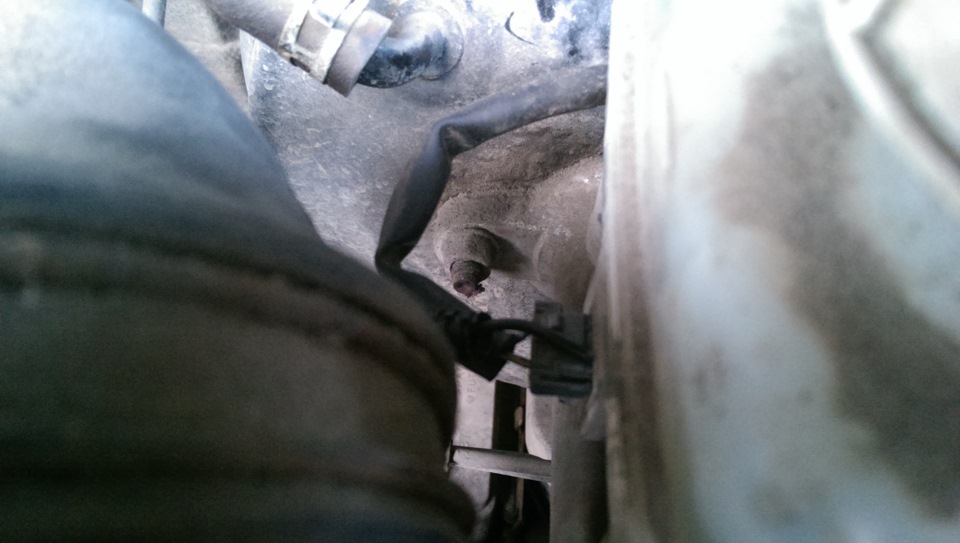

Другой конец провода подключаем к фишке датчика уровня тормозной жидкости. Находится он здесь, слева

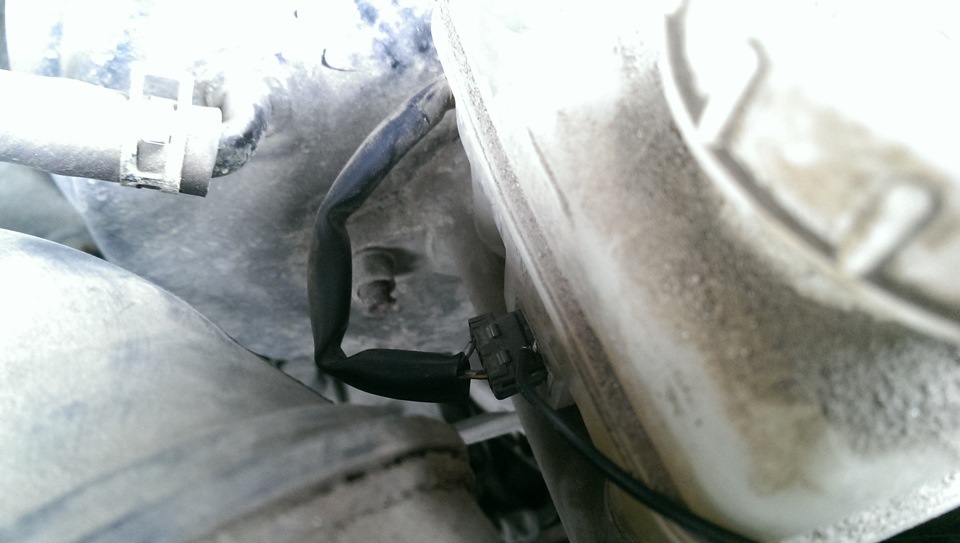

Вынимаем фишку, оголяем другой конец провода примерно на 1.5 см, убираем часть жилок (чтоб потоньше было), вставляем в ЛЕВЫЙ контакт (со стороны двигателя, с той же стороны защёлка) и запихиваем это дело обратно.

Настраиваем яркость
Чтобы настроить яркость света, нажимаем и удерживаем кнопку на РХО-22, пока не погаснет красный диод и не замигает зелёный. Количество миганий сигнализирует о номере режима. Дальше однократными нажатиями выбираем яркость света. После того, как настроили, зажимаем кнопку и ждём пока красный СД не погаснет. Далее РХО-22 перезагрузится (выключится) и снова включится с новой яркостью.

Прячем весь наш «колхоз» от посторонних глаз

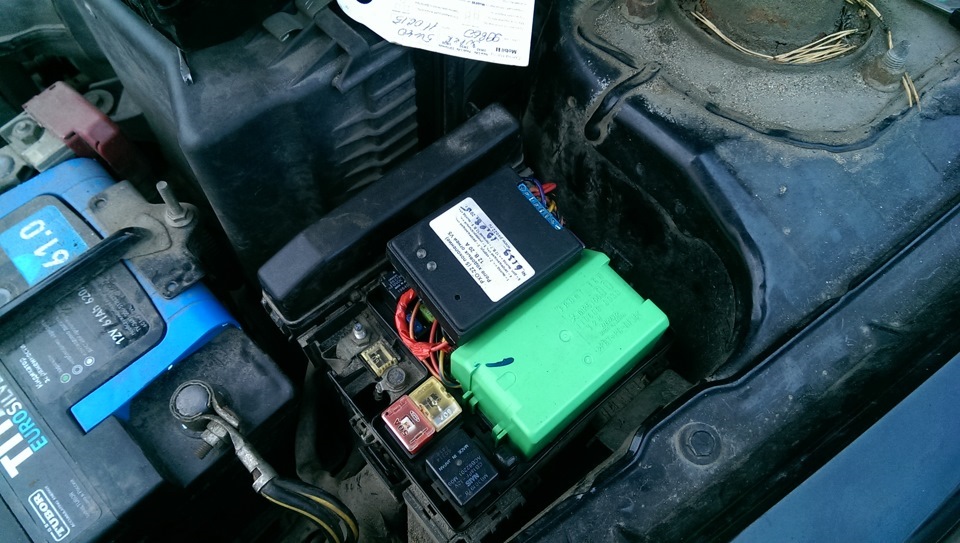

Ну а дальше, если есть желание спрятать всё это дело в блоке предохранителей — обламываем ушки РХО-22, обламываем перегородки релюшек на внутреней стороне крышки блока, укладываем всё это дело как на фото

И закрываем весь наш «колхоз» от посторонних глаз 🙂

Ну а теперь видео, как это работает

Принудительно выключаем РХО-22
Если понадобится выключить РХОшку, не нужно лезть под капот. Просто 3 раза щёлкаем габаритами туда-сюда, и ДХО отключается. Включаем аналогичным образом. Если отключить питание (отсоединить клемы аккумулятора) от РХО, ДХО будут включатся независимо от того, были ли они выключены до этого.

Титры
Спасибо mihasavr и его знакомому электрику Romann43 с которых собственно всё и началось. Вот их гайд по установке.

Так же спасибо, cooler.nvkz за совет, где можно подключиться к ручнику.

Данным гайдом претендую на самый полный мануал по подключению РХО-22 на Lancer IX 🙂

Источник

ДХО своими руками

Решил поделиться выпиской из своего БЖ, как сделать ДХО своимо руками. Может кому будет полезно!

Решил сделать ДХО для своей Эльки. Но разбирать передние фары совсем не хотелось поэтому решил сделать отдельные ДХО, такие, что бы сочетались с дизайном машины!

Так что же мы знаем про эти ДХО? А знаем следующее что есть ГОСТ Р 41.48-2004 (Правила ЕЭК ООН N 48), которые определяет правило установки и работы таких элементов. Основные из них:
1. Яркость 400-800 люмен.
2. Геометрическая видимость 20° наружу и внутрь по горизонтали и 10° вверх и вниз по вертикали.
3. Автоматическое включение при пуске двигателя.
4. Выключение при включении ближнего света (На ауди горят, например, в пол накала)
5. Определенные параметры установки.

Исходя из этих правил я делал ДХО. И поскольку многие писали в личку, как были сделаны ДХО на пыжике, решил выложить полный отчет о работе.

Мною были заказаны следующие элемены:
1. Акриловая элиптическая трубка с креплениями 15 мм. (используются для подсветки в рекламе).
2. Светодиоды SMD 5050. Яркость каждого 18 Лм. для поучения 400 Лм нужно 23 светодиода. Я заказал по 27 шт на 1 ДХО.
3. Сопротивления 150 Ом. По одному на каждые 3 SMD.
4. Текстолит фольгированный.

Итак, для начала все замеряем.По машине я выгнул стержень, нагрев его, по изгибу бампера и обрезав. В результате длинна его получилась 28 см.

Таким образом, необходимо получить плату для диодов длинной на 27 см. и 10 мм шириной.
Для получения платы рисуем в sprint layout 6 разводку платы. Решено было сделать по 3 диода в связке без применения линз и отражателей (так как в трубку кроме диодов и платы ничего не помещается).

Далее переносим нарисованное на бумагу. Для этого распечатываем рисунок на лазерном принтере на глянцевой бумаге (я брал лист из журнала) и обрезаем не нужное.

Теперь перенесем чертеж на текстолит фольгированный. Для этого берем текстолит кладем на него чертеж картинкой вниз и гладим утюгом.

Затем даем остыть и несем плату под горячую воду. Мочим водой что бы бумага полностью вымокла.

Затем осторожно отрываем бумагу. В результате получим рисунок на плате.

Далее необходимо травить плату. Но перед этим проверяем все дорожки. Если где то есть косяки, то подмазываем лаком для ногтей ) Для травления берем хлористое железо, разводим в горячей воде и опускаем туда платы.

По истечении 6 часов получаем готовые платы, практически заводского качества. Тонер можно стереть весь или только в местах пайки. Я стирал весь что бы проверить дорожки.

Теперь приступаем к непосредственной пайке. Берем сопротивление и диоды и впаиваем на плату.

Затем соединяем сегменты.

Ну и наконец загоняем плату в трубку и пробуем!

Таким образом получаем ДХО. 3 SMD светодиода в связке и всего 9 связок горят ярко! Их хорошо будет видно на дороге.

Далее необходимо изготовить управление этими ДХО. Но пока я это не сделал. Выложу отчет, как будет готово.

PS:
Расчет потребляемого тока одним ДХО:
0,03 А один SMD х 27 шт/ 3 шт в связке = 0,27 А Очень маленькое потребление при получаемой яркости 486 Лм.

Для сравнения лампа ближнего света потребляет примерно 4 А при яркости 1100 Лм!

Источник

Дневные ходовые огни своими руками

Практически все автолюбители знают насколько полезны светодиодные дневные ходовые огни, сокращенно ДХО. Так же называются дневные фары и DRL. Посмотрев цены и ассортимент в магазинах многие хотят сэкономить и сделать дневные ходовые огни своими руками. Обычно делают не зная требований к ним, затем оценивают фотографируя в темноте с небольшого расстояния. То есть они даже не представляют себе их назначение, повысить заметность автомобиля в светлое время суток, а не ночью.

Основные типы

Существует множество вариантов изготовить ходовые они своими руками, отдельные или интегрированные в штатную оптику. В 2016 году технический регламент для автомобилей стал более жёсткий, требуют узаконить все внесённые изменения в авто. Конечно, придираются и к ДХО, требуют на них сертификат или копию сертификата. Могут проверить и маркировку на корпусе дневных ходовых огней, которая говорит о сертификации данной модели. Делать такие проверки они могут только на стационарном посту. Особенно любят придираться на посту по дороге в Казань, мои знакомые часто там бывают. Просят документы на DRL, хотя их возить с собой никто не обязан, в ПДД нет таких требований.

Основные типы:

Двухцветные лампы для повортников

Все виды, кроме первого, требуют приобретения светодиодных ламп. Для сигналов поворота используют двухцветные светодиодные лампочки. Китайцы их продают, обещая сказочные технические характеристики и яркость. Двухцветные модели еще не тестировал, но выглядят они слабыми, LED диоды на них ставят низкого качества.

Для изготовления ДХО своими руками из габаритов или сигналов поворотов, есть мощные отечественные led лампы T10 W5W и P21 с блоком управления. Их производят 2 бренда, стоят они от 5000 руб. за комплект, собраны на Cree. Основное преимущество, они не изменяют внешний вид авто и имеют характеристики соответствующие нормативам.

Требования по регламенту

Сила света дневных ходовых огней зависит от угла свечения светодиодов, с установленными линзами. Диоды без оптики светят на 120 градусов, то есть во все стороны. Поэтому требуется фокусирование света, как в фонарике. Поэтому в требованиях указана сила света в Канделах, а не люмены. Для измерения силы света разместите перед ДХО люксметр на расстоянии 1 метра. Расположить люксметр надо строго по оптической оси источника света. Таким образом Люксы превратятся в Канделы, по которым можно оценить эффективность работы.

Требуемые характеристики:

Проще говоря, если мощность ниже 6 ватт, то это барахло, а не DRL.

Требования по ГОСТу:

На упаковках с DRL часто встречают надписи, типа поставь и станешь отлично заметным, а внутри барахло мощностью 2 Ватта. Ну и конечно помогают китайцы, которые на любом барахле пишут сверхяркие светодиоды, мощные COB, сверхмощные.

Советую всем любую китайскую бюджетную светодиодную светотехнику перебирать сразу после покупки. Этим вы устраните дефекты сборки, подмажете термопасты и улучшите охлаждение.

Как не надо делать ДХО

В интернете пролистал множество вариантов изготовления ДХО своими руками, но нашёл только пару правильных. На каждый световой прибор в автомобиле есть правила и требования техрегламента, которые написаны кровью жертв дорожно-транспортных происшествий. Такие самодельщики не понимают даже самого назначения ходовых огней и делают их не зная необходимых нормативов.

Для максимальной экономии изготавливают из подручных средств, обычно из светодиодной ленты или светодиодов. В итоге из ленты у них получается декоративная подсветка с яркостью чуть повыше чем у габаритов, которую днём не заметно. Чтобы всё было не так печально, проверяют самодельные дневные ходовые огни ночью с близкого расстояния. Хотя надо проверять днём в солнечную погоду с расстояния 100 метров. Ведь ими пользуются в светлое время суток. Затем они хвалятся своим убогим и не правильным творением и советуют делать другим.

Не надо лепить светодиодную ленту куда либо на перед автомобиля. Слабая не светит, а мощная требует хорошего охлаждения. В результате вы получите результат как на фото ниже. Все делают фото ночью, когда их видно, а применяются они днём.

Это тоже не ДХО

В интернете очень часто встречается способ изготовления ходовых огней из светодиодной ленты или светодиодной трубки, которая напоминает неоновую. Бывают установлены внутри фары или снаружи. Такая конструкция не может выполнять роль ДХО, она будет только декоративной подсветкой фары.

Комплектующие

Оптимальным вариантом считаю сборку ДХО своими руками из светодиодов. Тогда вы получите аналог качественных DRL. Покупать недорогие DRL на Aliexpress не советую, это будет одноразовое бесполезное барахло. Хорошие в России и Китае стоят одинаково.

Конструкция зависит от типа применяемых светодиодов:

Для увеличения срока службы лед диодов необходим стабилизатор напряжения и стабилизатор тока. Это зависит от схемы подключения led диодов, с использованием резистора или драйвера.

Обычные круглые линзы для эмитеров 1W и 3W

Классические, вариант №1

Китайцы недорого продают светодиодные линейки на COB длиной от 15 до 25 см, выдавая их за полноценные DRL. Естественно ходовыми огнями они не могут быть, у них угол свечения 120 градусов. Нет корпуса и линзы, в морозной и солёной России они быстро выйдут из строя. Они больше подходят для подсветки дверей и багажника.

Чтобы из них сделать приличные дневные ходовые огни своими руками нужен корпус и длинная линза. Фокусирующую оптику можно заменить отражателем. Сзади обычно нанесён двухсторонний скотч, на котором они и держатся. Мощность у них как всегда завышена, реально она от 3W до 6W, система охлаждения не требуется. Но если вы встанете в жаркую погоду на солнце в пробке, могу перегреваться. Качество у них низкое, поэтому температуры выше 60 градусов противопоказаны.

Удлинённая оптика для COB

Вариант №2

Для сборки потребуются светодиоды на 1W и 3W в количестве 5-7 штук на 1 блок. Устанавливать менее 1W нельзя, сила света будет слишком низкая и не впишется в требования. Основой послужит алюминиевый профиль или алюминиевая линейка с местами для монтажа диодов. LED на 1вт или 3вт устанавливаются на алюминий через теплопроводный клей.

Для светодиодов в большом ассортименте продаётся оптика с разным углом свечения, от 10° до 90°. Потребуются линзы на 30° — 35°, на каждый LED ставится отдельная линза.

Круглые для установки вместо ПТФ

Вариант №3

Еще один доступный способ сделать дневные ходовые огни своими руками. Требуется алюминиевый профиль прямоугольного или квадратного сечения. В нём сверлятся дырки под «глаз орла», в количестве 5-7 штук. Затем «глаз орла» ставится в профиль, провода выводятся в любую подходящую сторону. Пустоту в можно залить герметиком, а корпус покрасить в любой цвет. Основной недостаток, низкая надежность «орлиного глаза», быстро выходит из строя. Но его можно устранить, перебрав их. При помощи дополнительной термопасты улучшается контакт светодиода с корпусом-болтом. Линза ставится герметично на прозрачный герметик, для полной защиты от влаги и соли.

Врезные

Особой популярностью пользуется «Орлиный глаз». По конструкции они бывают:

Вариант с использованием скотча не интересен из-за ненадежного крепления. Хотя это самый легкий способ поставить дхо своими руками. Остаётся «глаз орла» с врезной установкой. Для этого придётся делать отверстия диаметром 20-25мм. Если вы потом решите избавиться от «орлиного глаза», то в бампере останутся отверстия, которые придётся заделывать и закрашивать. По этой причине отверстия сверлят в заглушках противотуманных фар, которые бывают не крашенные, просто черные.

Реальная мощность около 1W, хотя магазины указывают от 3W до 9W. Чтобы обозначить себя на дороге, с каждой стороны автомобиля требуется разместить по 5-7 штук. Установленная линза бывает от 30° до 90°. Оптимально будет 30°, при большем угле сила света значительно снизится. Например, при 60° сила будет в 2 раза меньше.

Крепление на скотч

Глаз орла на защёлках

Заглушки от противотуманок

Заглушка от противотуманных фар

Как Вы проверяете есть ли заявленные 3W? Все написанное бесполезно. Как Вы замеряли яркость, угол? Ответ — никак, Если приводите цифры, так напишите, как их проверить. Нет самого главного — моделей светодиодов, которые себя зарекомендовали хорошо с точки зрения долговечности.

У меня светотехническая лаборатория по автосвету, по лампам и светильникам.

Про этот способ мало кто знает, вот и ставят ДХО барахло по 2 ватта, которое работает на уровне габаритов.

А какие светодиоды, мощностью 3w стоит брать и самое главное где? Можно ли брать линзы 30-35о у китайцев? И корпуса, в который засунуть всю эту конструкцию стоит ли брать у китайцев или есть нормальные российские магазины? Задача собрать ДХО в герметичном корпусе с габаритами 170*75мм, и вставить их в вертикальное отверстие в бампере

Хорошие светодиоды 3W vожно купить на Алике в Чанзоне и Хонти, они производители светодиодов, по параметрам не обманывают. И линзы можно у них купить.
