Как сделать светодиодный поворотник на авто

Светодиодный поворотник своими руками.

Здравствуйте.
В этой записи покажу, как сделать светодиодный поворотник за короткое время.Способ подходит для тех, кто не любит или не умеет делать печатные платы. А также для тех кто не хочет покупать готовые светодиодные лампы опасаясь за их низкое качество.Можно сделать вполне живучий светодиодный поворотник за небольшие деньги и за небольшое время.
Итак, покупаем на всем известном саите вот такои наборчик.

Затем вырезаем из подходящего материала пластину по форме подложки фары. В моем случае это текстолит, но лучше если это будет просто металл.

Приклеиваем наши светодиоды к пластинам на теплопроводящии клеи, и сверлим отверстия в пластине чтобы спрятать провода за пластину.для эстетики.

Соединяем 7 светодиодов последовательно припавая провода. затем закрываем светики и красим все в черный цвет.

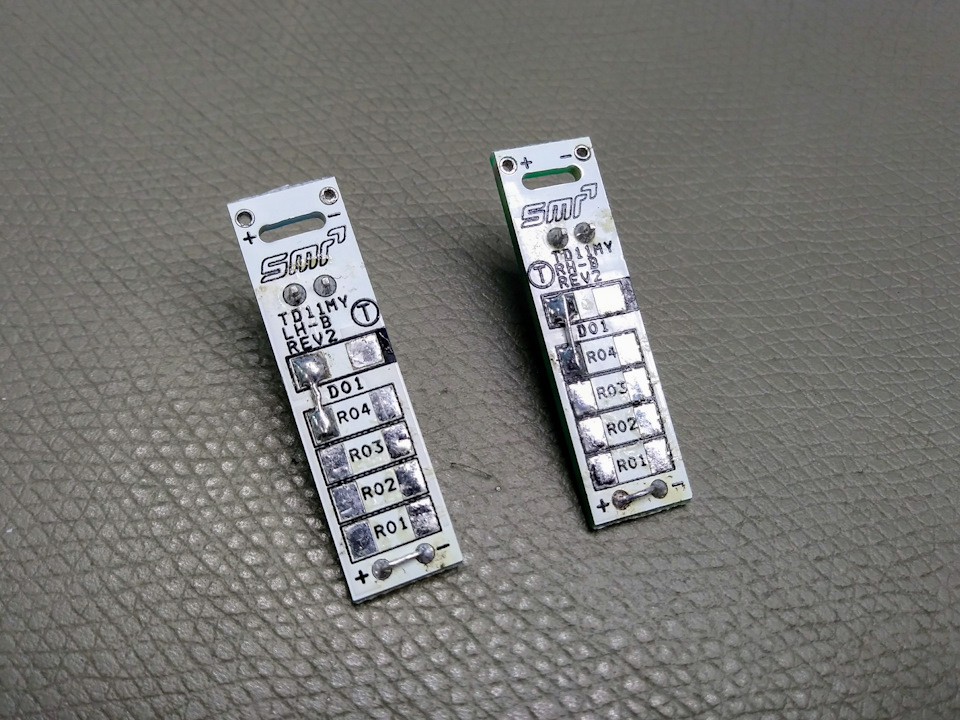

Припаиваем драивер к сборке и подключаем для проверки.

Саму сборку фиксируем эпоксидным клеем. Вот так легко и быстро а главное своими руками не переплачивая можно выполнить светодиодный тюнинг поворотника.
Всем удачи!

Источник

Поворотник бегущий огонь

Решил побаловать моих подписчиков и опубликовать сразу несколько статей, благо без дела не сидел все это время)

На этот раз речь пойдет о плате управления бегущим огнем с заполнением, применяемой для поворотников «аля Ауди»

Реализации в железе нет т.к. была заказана разработка схемы, платы и прошивки, заказчик сам собирает т.к. нужно максимально в сжатые сроки сделать. Мною программа обкатана на макетке, не в Протеусе.

На данный момент уже реализовано две версии прошивки с тремя версиями платы.

Ну а теперь более подробно.

Позволяет реализовать поворотник «бегущий огонь» с заполнением на 9 каналах.
Автоматически отключается от АКБ после выключения поворотников и не потребляет ток.
Имеет функцию удлинителя поворотов («лентяйка»).
Можно подключить лампу через встроенный полевой транзистор, так избавляемся от проблемы асинхронной работы бегущего огня и лампы поворотника. Время свечения лампы поворотника при этом можно менять в довольно большом диапазоне.

Отличается от версии 1 отсутствием удлинителя поворотов и возможностью регулировки скорости загорания модуля светодиодов для обеспечения синхронизма с сигналом поворотника.

В этой версии упразднена функция включения лампы поворотника от контроллера с регулировкой времени свечения.

Применяемые детали расписаны на схеме. Транзисторы нужно ставить на ток не менее тока нагрузки светодиодных модулей и напряжением не менее 20В. Рекомендую в качестве выходных транзисторов использовать n-канальные mosfet в корпусе SOT-23.

Платы разработаны в SL и DipTrace для всех трех версий.

Необходимо подвести к плате питание +12В от АКБ. НЕ с ключа зажигания, а с АКБ. Это главный минус этой версии, почему и были сделаны вторая и третья.
Вывод IN L® подключается к штатной проводке автомобиля к проводу идущему на поворотник.
Светодиодные модули подключаются к выходам LED1-9 и светятся в соответствующей последовательности.
На вывод OUT L® подключается лампа поворотника, если лампа вообще остается иначе не подключаем ничего.
Регулировка времени горения лампы поворотника осуществляется установкой перемычки от вывода IN LED(X) к одному из выводов LED1-9. Чем выше номер вывода, тем дольше горит лампа.

Основным преимуществом этой версии является отсутствие необходимости в подключении платы к плюсу АКБ, что резко упрощает ее подключение. Но за удобства нужно платить.
По этой причине в данной версии и версии 2.1 отсутствует функция удлинителя поворотов.
Регулировка скорости заполнения огней настраивается установкой перемычки относительно массы на выводы SPEED1-5. Чем больше номер, тем медленнее заполнение. Регулировкой скорости заполнения осуществляется настройка времени горения модуля в такт лампам поворотников. Синхронизация автоматическая. В этой версии сохранена возможность подключения ламп поворотников через мосфет к контроллеру для регулировки времени горения.

В этой версии прошивка та-же самая, что и на 2.0, разница в том, что убран мосфет на лампу поворотника для вариантов реализации, когда лампа из поворотника убрана и работает только модуль светодиодов.

Небольшая демонстрация работы первой версии прошивки:

Вариантов применения в автомобиле может быть много, в зависимости от того, что именно Вы делаете.
Пара примеров подключения ниже.

Поворотник бегущий огонь + ДХО. Версия 3.1
Поворотник бегущий огонь + ДХО. Версия 3.1 Испытания и настройка.

Источник

Бегущий поворотник на 6 каналов с постоянным питанием и регулировкой длительности

Привет всем читателям моего БЖ!

Попросили сделать «бегущий поворотник» на 6 каналов. Хотелось, чтоб светодиоды бегали пока указатель поворота включен на подрулевом переключателе. Был выбран МК Attiny2313.

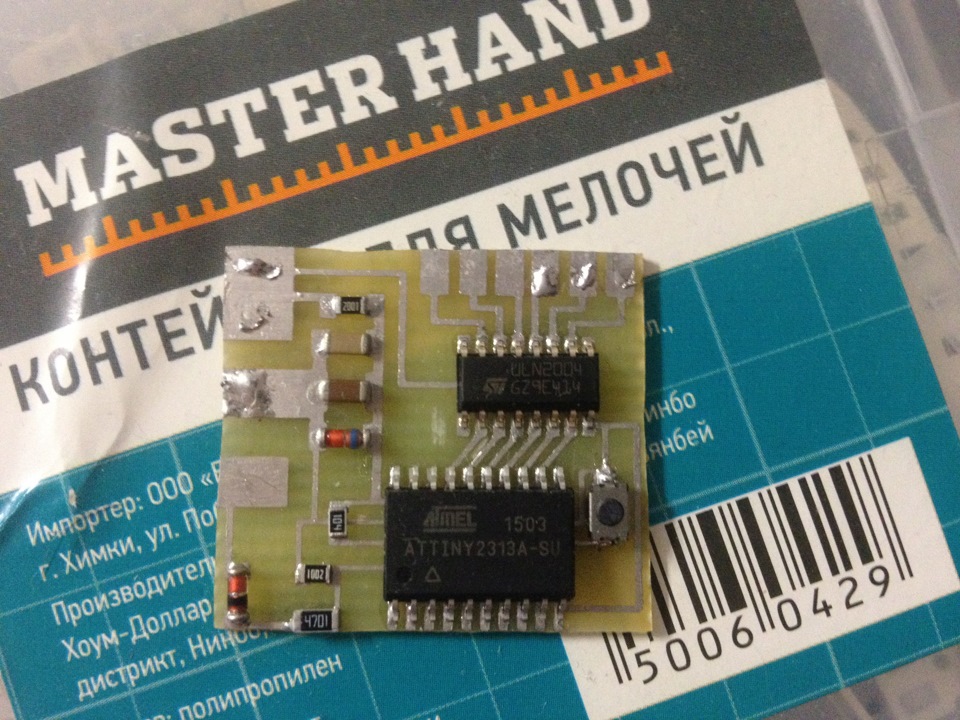

Изначально вместо irlml2502 хотел использовать ULN2004A

Так же на плате вышел опробовал паяльную пасту, но, за неимением фена, паял утюгом) классно получается)

Это дело даже заработало

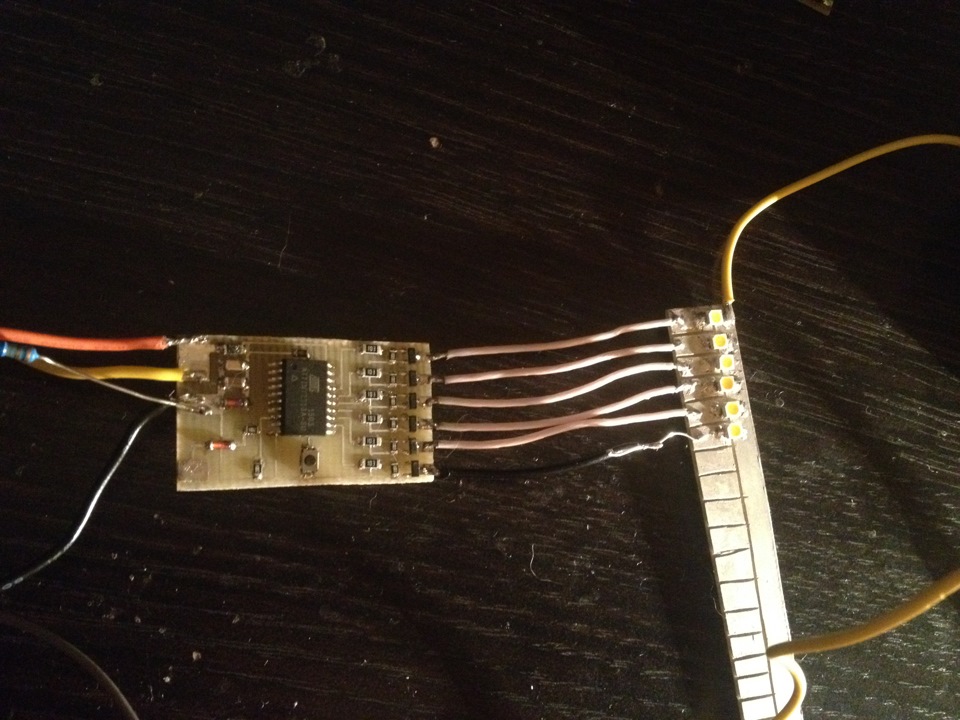

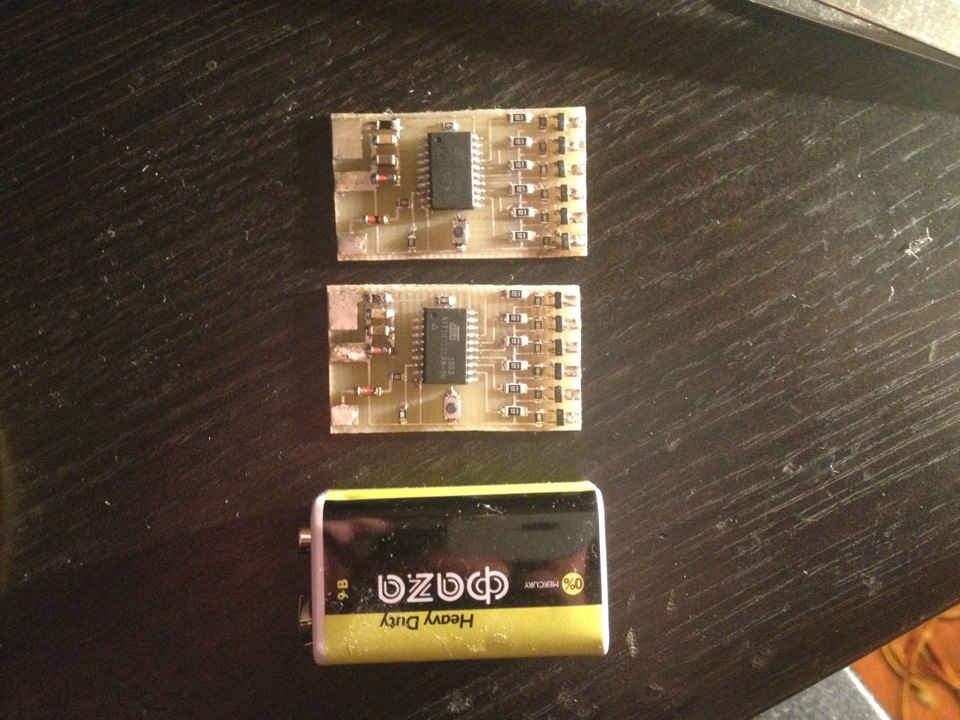

На тестовой плате все норм, одна дорожка только перетравилась, по этому на видео работают только 5 светодиодов.

Сделал первую чистовую, все спаял, проверяю — светодиоды тупо горят… Нажимаешь кнопку изменения скорости — тухнут. Подаешь 12 вольт на контакт поворотника — ооооочень тускло начинают бегать… Проверка на КЗ, перепайка компонентов на новые, написание прошивки для МК с нуля — то же самое… Решил, что я в предыдущей плате где-то накосячил и оно работало как надо)))

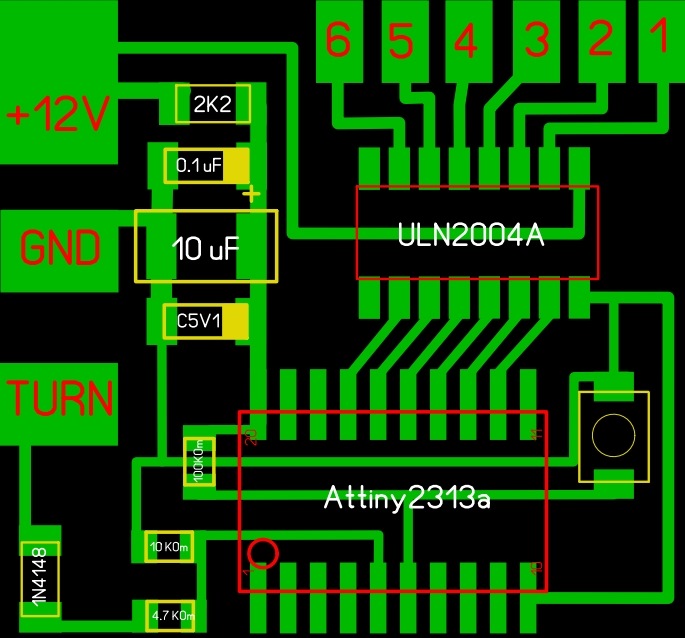

Решил делать на транзисторах irlml2502 ибо с ними уже не один десяток плат работает, много народу с драйва их делали. Перерисовал плату

Собрал одну штучку — работает))) Собрал вторую — тоже работает) Удивительно =)

Видео работы не очень, снимал на припой 4s, жена уже спала так что освещение только от монитора)

Суть получилась такова:
на плату подается постоянное питание от зажигания, при подаче +12 вольт с поворотника светодиоды начинают загораться в последовательности 1-2-3-4-5-6 и в той же затухают. Даже если реле поворотника уже «отработало» (т.е. +12 вольт на контакт поворотника не поступает) — светодиоды выполняют свой «цикл».
Изначально время задержки между включением\выключением светодиодов равно 25 мс. Каждое нажатие кнопки увеличивает длительность на 25 мс. Максимальное значение — 250 мс. После устанавливается минимальное значение. Установленное значение записывается в энергонезависимую память (eeprom) после затухания всех светодиодов.

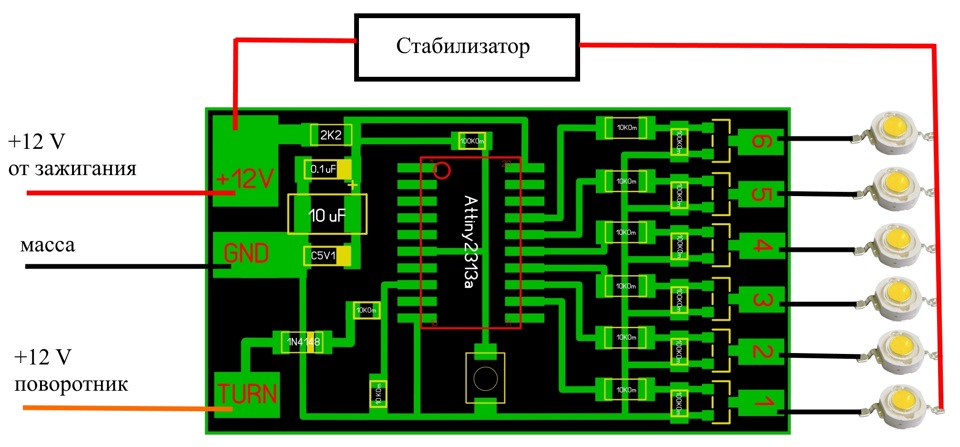

Нарисовал человеку схемку подключения

Так что думаю будет еще запись с демонстрацией работы уже на авто))

Спасибо Егору BOYka59 — срисовал у него немного схему) да и было пару вопросов

Сорцы не выкладываю, ибо если немного доработать плату и прошивку, то получится похожее устройство, исходники которого люди не публикуют. Все остальное для повторения Чет я подумал. Прошивка не замысловатая, кто хотел — уже давно бы сделал, кто не хочет — то и не будет заморачиваться, так что все необходимое — в архиве

Источник

«Бегающие поворотники» + габариты в повторители на зеркалах

Решил и я выложить установку бегающих поворотников, который реализовал у себя. Так сказать вариант для тех, кто больше электрик, чем электронщик). Но проводов в этом варианте меньше чем с обычными контроллерами — от контроллера до поворотника всего 3 провода.

Контроллеры векторного повторителя поворотов приобрел у ДиЛаС. Рулят эти контроллеры адресными светодиодными лентами на WS2812. Контроллеры программируются на время пробегания и количество светодиодов в ленте, так же есть возможность «подкрутить» цвет обоих режимов. Адресную RGB-ленту приобрел вместе, из наличия.

Демонтировал поворотники из зеркал и препарировал их для установки ленты. Корпус повторителя спаян, вскрывал аккуратно канцелярским ножом. Штатно источниками света в них служат всего два светодиода по краям. В ходе примерки стало ясно, что купленная мною RGB-лента на 96 led/м ни по ширине, ни по толщине в повторители не влезает, места там совсем мало. Единственная лента, которая по расчетам влезет в повторитель с нормальным количеством светодиодов — лента на 100 led/м, она в ширину 10 мм и высотой около 2 мм. Заказал на Алике.

Так как данная лента была только с черной маской светодиодов, то было принято решение закрасить ее целиком черным цветом. Для этого наклеил на светодиоды скотч и аккуратно вырезал, после закрасил черной глянцевой краской.

Повторитель у меня в зеркалах длиной 18 см, соответственно входит 18 светодиодов. Контроллеры запрограммированы на количество светодиодов при заказе.

Для установки пришлось немного доработать внутрянку, чтобы лента влезла, а так же доработать родные платы. С плат снес все элементы и сделал прямой выход на конектор. Через него подключил плюс и минус, но для управления лентой нужен еще третий провод, который подключается к контакту DIN на ленте. Его вывел, просверлив отверстие в корпусе и потом загерметезировав в нем провод.

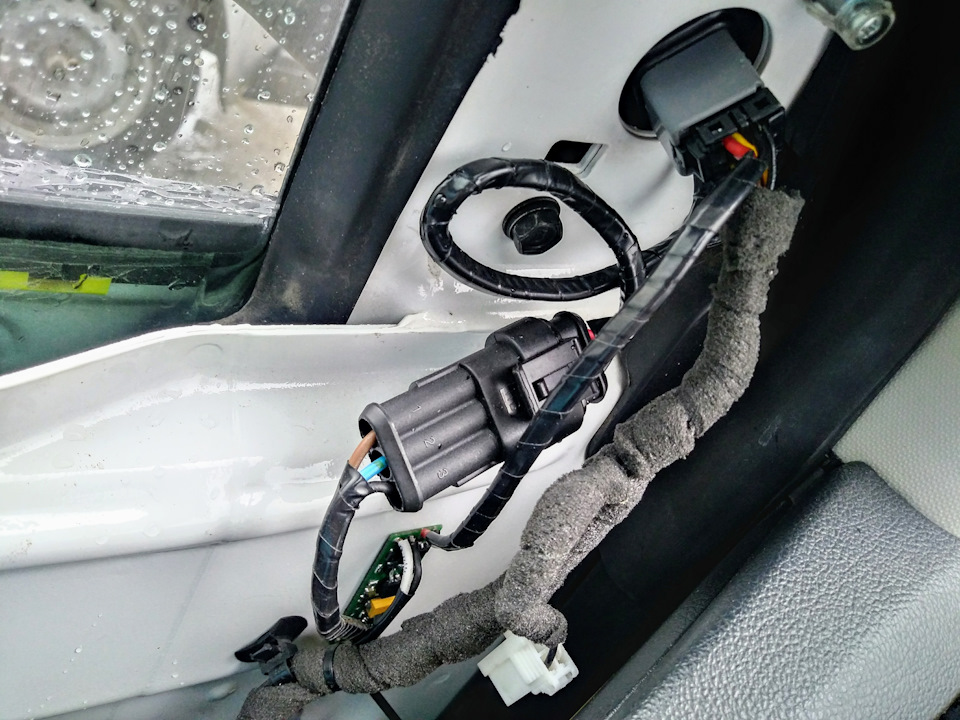

Повторители собрал и склеил на клей Момент «Кристалл». Демонтировал зеркала для внедрения проводки. Можно конечно было один провод использовать от штатной проводки, но я решил протянуть все необходимые провода заново. Срезал и перепаял разъем подключения повторителя и припаял третий (сигнальный) провод.

Повторители установил, зеркала собрал. На провода припаял разъемы, чтобы в случае чего можно было без проблем демонтировать зеркала. Ответные части разъемов соответственно припаял со стороны контроллеров.

Зеркала установил на законные места, контроллеры наклеил через теплопроводящий двухсторонний скотч прямо к металлу двери, будет служить радиатором, а то греется немного.

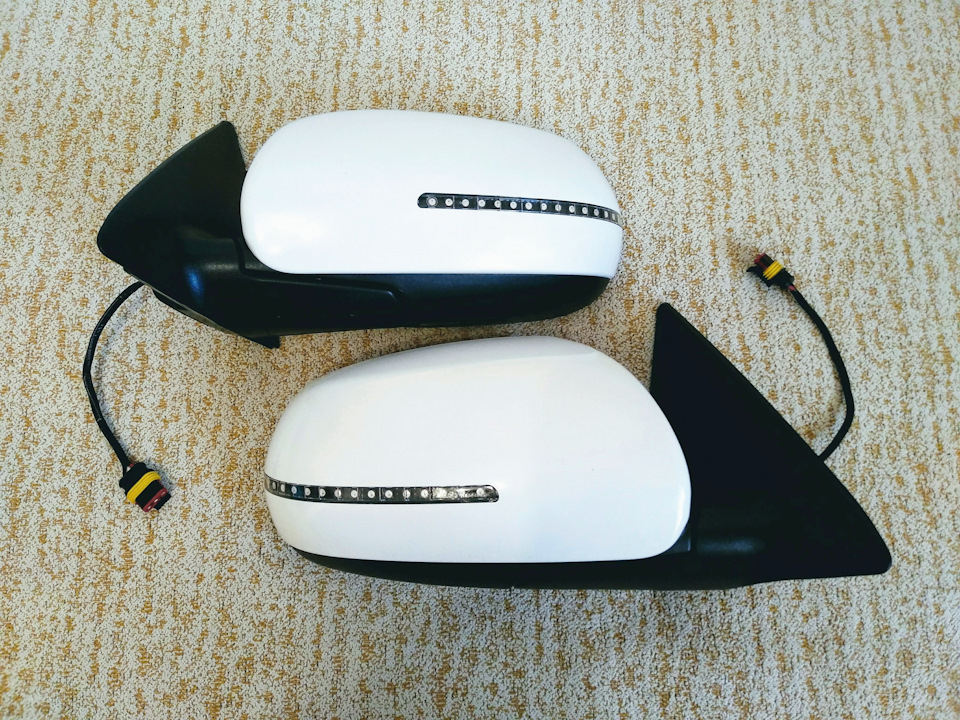

Так же заранее попросил настройку белого цвета сделать на 4000К, чтобы разноцветными огнями не светиться. Цвет получился идентичен габаритам, все отлично (на итоговом видео изображение синит).

Работает все практически синхронно с лампами ДХО/поворотник. Еще нравится, что сначала вспыхивает поворотник а затем пробегает повторитель. Для этого тоже выставили небольшую задержку перед включением повторителя.

Режим габарит можно не использовать, он больше нужен для установки лент в фары. Но я решил пока покататься с ним, если надоест — отключить всегда можно.

Источник

Бегущий поворотник, дхо

Всем привет, наткнулся на очень интересную статью про бегущие поворотники и дхо.
Статья не моя внизу скину ссылку на первоисточник.
Схема построена на МК Ардуино, в этом нет ничего сложного.

Очень интересная конструкция которая позволяет сильно приобразить Ваши поворотники. Для питания нужен преобразователь 12 => 5 вольт.
Можно использовать обазную зарядку для мобилки.

Для меня лучше подойдет скрытый вариант, который оставит место для других потребителей.

Для построение чудо поворотника необходимо: 4 резистора 100 кОм и 4 резистора 47 кОм, сама ардуино, а также отрезки адресной светодиодной ленты ws2812b(обычная не подойдет)

Для соединения вхес елементов в целое необходима пайка, я думаю с этим проблем не будет, схему подключить так чтобы напряжение на схему поступало от включения «зажигания».

Плюсовой провод от действующих поворотников подключаются к 5 и 6 контакту контроллера через делитель напряжения из резисторов. Аналогичным образом подключаются кнопки для дополнительных режимов работы контроллера

Прошивка контоллера
Для прошивки необходим usb кабель и компьютер, ноутбук.

НОВЫЙ скетч, в котором количество диодов меняется переменно count качайте тут.

Скачать готовый скетч в файле можете по этой ссылке.

Как прошить ардуино, уже существует тысячи прекрасных постов поэтому я оставлю ссылку где подробно все расписано.

Весь код я оставлю ниже
#include // подключаем библиотеку
Adafruit_NeoPixel strip = Adafruit_NeoPixel(7, 7, NEO_GRB + NEO_KHZ800); //Инициализируем первый поворотник 7 диодов на 7 цифровом выходе
Adafruit_NeoPixel strip2 = Adafruit_NeoPixel(7, 8, NEO_GRB + NEO_KHZ800);//Инициализируем второй поворотник 7 диодов на 8 цифровом выходе
void setup()
<
pinMode(3, INPUT);
pinMode(4, INPUT);
pinMode(5, INPUT);
pinMode(6, INPUT);
strip.begin();
strip.show();
strip2.begin();
strip2.show();
>
void loop()
<
<
if ((digitalRead(5) == HIGH) and (digitalRead(6) == HIGH))
<
//Режим аварийной сигнализации, если на 5 и 6 пин приходит плюс
for(int k = 0; k

Поворотник станет еще более плавным и приятным.
Осталось дело за страшным сном — разборка фары )
Если вам понравится думаю иногда выкладывать подобные посты.
Ну а на сегодня у меня все. Всем добра)
Видео работы:
